Расчёт системы отопления квартиры
Министерство
образования Российской Федерации
Южно-Уральский
Государственный Университет
Архитектурно-строительный
факультет
Кафедра
“Газоснабжения и вентиляции”
Пояснительная записка по курсовому проекту:
«Расчёт отопления»
Выполнил ст.гр.МВ 417………………………………..Ашмарин.Е.А
Проверил
преподаватель………………………………
Челябинск
2006
Содержание
ВВЕДЕНИЕ........................................................................................................
............3
1 ХАРАКТЕРИСТИКА
ЖИЛОГО ПОМЕЩЕНИЯ........................................ .......4
2 ПЛАНИРОВКА ПОМЕЩЕНИЯ.............................................................................5
3 ОЦЕНКА ТЕ!
1ЛОПОТЕРБ .......................................................................................6
4 РАЗМЕЩЕНИЕ
ОТОПИТЕЛЬНЫХ ПРИБОРОВ ...............................................7
ВЫВОДЫ........................................................................................................................8 СПИСОК
ЛИТЕРАТУРЫ...........................................................................................9
ВВЕДЕНИЕ
Основная цель отопления - создание теплового комфорта в
помещениях, т.е. тепловых условий, благоприятных для жизни деятельности
человека. Тепловой комфорт в холодное время года обеспечивается, если
поддерживать определенную температуру воздуха в помещении, температуру внутренней
поверхности наружных ограждений и поверхности отопительных установок.
Отопление способствует также увеличению срока службы здании и оборудования.
Обеспечение теплового комфорта в помещении возможно при правильном выборе
системы отопления и подборе оборудования. Целью работы является расчет системы
отопления моей квартиры.
Тип наружной ограждающей конструкции - кирпичное здание.
Квартира рядовая, расположена на 5-ом
этаже 5-ти этажного дома. В квартире 2 комнаты, окна выходят на
восточную и западную стороны. Общая
площадь квартиры - 42 кв.м.. жилая - 32
кв.м. Температура внутреннего воздуха: жилые комнаты-20°С. кухня-18'С.
коридор-16°С, ванная комната и санузел совмещены-25°С, [1]. Схема отопления -
вертикальная однотрубная система с нижней разводкой, с нижним расположением
обеих магистралей [2]. Для отопления используются радиаторы марки «М-90».
Техническая характеристика используемого радиаторы. Номинальный тепловой
поток на одну секциюP = 700Вт/кв.м. Размеры:
глубина =90мм
монтажная высота=500 мм
ширина=96мм.
глубина=90мм.
масса одной
секции = 6,12 кг
2
ПЛАНИРОВКА ПОМЕЩЕНИЯ

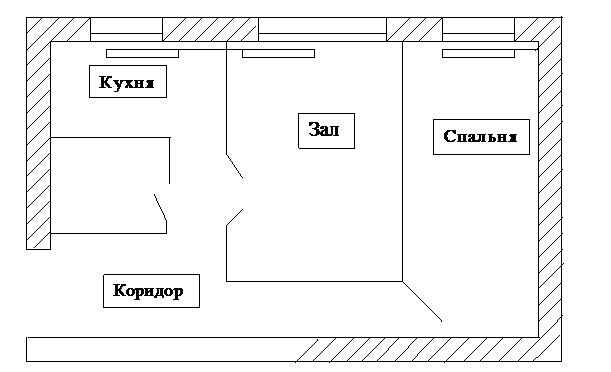

Рис.1 Планировка
квартиры.
Площади:
Спальня-12
кв.м
Зал-14
кв.м
Кухня- 6кв.м
Ванная
-5 кв.м
Коридор-
5 кв.м
3 ОЦЕНКА ТЕПЛОПОТЕРЬ.
Для выбора тепловой мощности отопительною прибора достаточной
в комнате с одной наружной стеной и одним
окном для отопления 1кв.м достаточно 100 Ватт тепловой мощности отопительного
прибора.
Посчитаем тепловую мощность нужного конвектора для каждого помещения.
Помещение
|
Площадь.кв.м
|
Количества тепла для отопления.Ватт
|
Спальня
|
12
|
1200
|
Зал
|
14
|
1400
|
Ванная комната
|
5
|
500
|
Кухня
|
6
|
600
|
Коридор
|
5
|
500

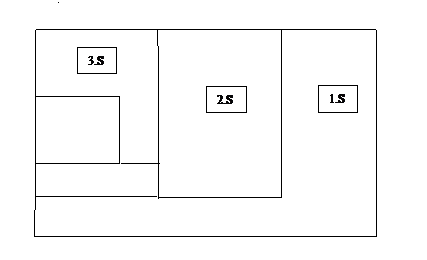

Рис.2
Перераспределение площади квартиры для расчета теплоотдачи отопительных
приборов.
1.S = Sспальня + 3 коридор
= 15кв.м
2.S = Sзала+1коридора+2,5ваной
= 17,5кв.м
3.S = Sкухни + 1
коридора+2,5 ваной = 9,5
Соответственно:
1.Q = 15
х100=1500 Ватт
2.Q= 17.5х
100=1750 Ватт
3.Q =
9.5x100 = 950 Ватт
В моей квартире установлены радиаторы марки
«М-90»,состоящие из секций в кухне 2х-секционный в зале и спальной 3х-секционные
Рассчитаем теплоотдачу секций:
1Q =3 • 700= 2100
Ватт
2.Q =3 •
700= 2100 Ватт
3.Q =2 •
700= 1400 Ват 1
Можно сделать вывод, что теплоотдача отопительных
приборов больше необходимой и достаточна для отопления моей квартиры.
4 РАЗМЕЩЕНИЕ ОТОПИТЕЛЬНЫХ ПРИБОРОВ
Прокладку трубопровода системы отопления предусматривают открытой. Стояки
систем отопления рекомендуется размещать в углах, образуемых наружными
ограждающими конструкциями.Магистральный трубопровод прокладывают в подвале с
пофасадной разводкой для возможности регулировки системы отопления. Стояки
однотрубных систем отопления с проточными нагревательными приборами и со
смещенными замыкающими участками допускается прокладывать через несгораемые
перекрытия без установки гильз.
Диаметр стояков однотрубных систем отопления рекомендуется принимать
постоянным по всей длине и равным 15 или 20 мм.
Нагревательные приборы рекомендуется
располагать преимущественно под световыми проемами. Под окнами их располагают
так, чтобы вертикальные оси оконных проемов и приборов совпадали.
Минимальные расстояния от строительных конструкций до
нагревательных приборов рекомендуется принимать 150мм.
ВЫВОД
В работе
был проведен расчет системы отопления квартиры и обследовано размещение
отопительных приборов установленных в квартире достаточна для подержания
температуры внутреннего воздуха рекомендованной СниП 2.08 01-89 «Жилые здания»
Размещение отопительных приборов в квартире сответствует рекомендуемому
справочному
СПИСОК ЛИТЕРАТУРЫ
1. СИиП 2.08.01-89
"Жилые здания"
2. Сканави Л.Н.
Отопление.-М.: Стройиздат. 1988. -416 с.
3. Отопление и вентиляция жилых и фа/кданских зданий: Ироекгир*
справочник/ Г.В. Русланов, М.Я. Розкин. Э.Л. Ямпольский.
Будпвельник, 1983.-272с.
