Блок-секция 9-этажная 36-квартирная
Министерство образования Республики
Беларусь
Управление образования Гомельского
облисполкома
УО «Рогачевский государственный
профессионально технический колледж строителей»
Курсовая работа
Пояснительная записка
Специальность 2-70 02 01
«Промышленное и гражданское строительство»
Предмет «Гражданские и промышленные
здания»
Тема: «Блок-секция 9-этажная
36-квартирная»
Разработал
учащийся группы ТС-31 Семенченко И.В.
Руководитель проекта Самец А.В.
Содержание
Введение
. Объемно-планировочное решение здания
. Краткое описание генплана
. Конструктивное решение здания
3.1 Фундаменты
3.2 Стены
.3 Перегородки
.4 Перекрытия
.5 Лестницы
.6 Покрытие (крыша)
4. Спецификация
сборных железобетонных конструкций
. Полы

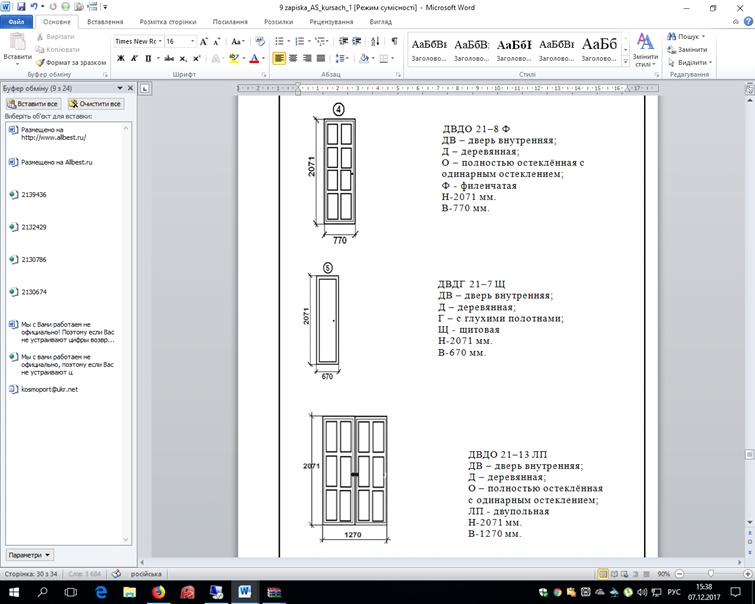

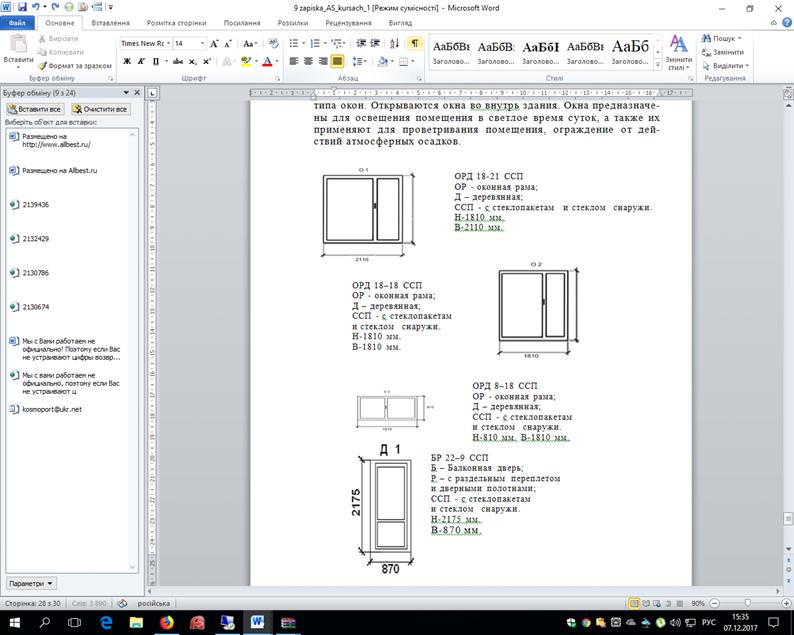

. Окна и двери
. Внутреняя отделка
8. Наружная отделка
. Технико-экономические показатели здания
10. Инженерное оборудование здания
Список литературы
Введение
Строительство является одной из важнейших отраслей материального
производства, обеспечивающей улучшение условий жизни людей, создание, расширение
и непрерывное совершенствование основных фондов государства и предприятий, их
материально-технической базы.
Капитальное строительство относится к числу ключевых отраслей, во многом
определяющих развитие экономики страны, решения социальных, экономических и
технических задач. К числу задач в области строительства относятся: сокращение
инвестиционного цикла минимум в 2 раза; обеспечение ввода в действие объектов в
нормативные сроки; значительное уменьшение количества одновременно сооружаемых
объектов; доведение объемов строительного задела и незавершенного строительства
до нормативного уровня; повышение качества строительной продукции.
В целом строительство является одной из стабильно развивающихся отраслей,
обеспечивающей создание комфортной среды жизнедеятельности человека, создающее
большое количество рабочих мест, влекущее за собой развитие целого ряда смежных
отраслей материального производства.
Современное индустриальное строительство ведется на базе развитой сети
заводов-изготовителей, направляющих на строительные площадки подготовленные к
монтажу укрупнённые элементы зданий массой до 50 т, в соответствии с
грузоподъёмностью монтажных кранов.
Крупнопанельное домостроение сегодня остаётся приоритетным направлением в
жилищном строительстве. При всех своих недостатках панельного дома помогают
исполнять заветные мечты тысяч семей о собственном жилье. Индустриальный метод
строительства позволяет экономить на проектировании, стоимости и сроках
возведения зданий. Кроме того, современные типовые серии домов вполне
соответствуют представлению о комфортном жилье, а постоянное усовершенствование
конструктивных и планировочных решений обеспечивает регулярный прогресс в этом
направлении.
Возведение крупнопанельных жилых домов обходится дешевле других конструктивно-технологических
систем на 15-30% и примерно на столько же выигрывает в темпах строительства.
Параметры квартир в индустриальном домостроении сравнимы с европейскими
стандартами. Тем более, что и строительные технологии не стоят на месте. В
настоящее время современные, модернизированные серии домов крупнопанельного
домостроения приближаются по комфорту к каркасным и кирпичным. Это панельное
жильё имеет совершенно другие теплотехнические характеристики, металлоемкость
при их возведении снижается на 25-30%, и это совсем иные квартиры с
возможностью гибкой планировки внутренних пространств.
Действительно, крупнопанельное домостроение как индустриальный метод
возведения жилья позволяет сэкономить на проектировании, строительстве и на
сроках возведения зданий. А раз оно является самым доступным, то будет
популярно. Особенно сегодня, когда рынок требует внедрять экономичные форматы
жилья. Возможно, крупнопанельное домостроение окажется наиболее жизнеспособным.
Тем более, что государство всячески поддерживает эту сферу строительства,
несмотря на то что в последние годы произошла переориентация строительного
комплекса на каркасные системы жилых домов и кирпичные дома.
крупнопанельный домостроение железобетонный жилье
. Объемно-планировочное решение здания
Мною запроектировано жилое 9-этажное 36-квартироное панельное здание.
Район строительства - город Славгород Гомельской области. Уровень грунтовых вод
-3100 м. Проектируемое здание имеет размеры в осях 26,400×18,400. Здание 9-ти этажное с плоской
крышей. Высота этажа 2,8 м, всего высота здания 29,300 м. В здании
запроектированы лоджии, обогащающие архитектурно - композиционные решения
здания и создающие дополнительные удобства людям.
При пожаре эвакуация людей из здания будет осуществляться по лестничной
клетке.
По долговечности здание относится к 2 степени, т.к. его конструктивные
элементы рассчитаны на срок службы 50-100 лет, СНиП 2.01.09-98.
По огнестойкости в соответствии с СНБ 2.02.01-98 здание относится к 2
степени.
Класс ответственности здания в соответствии со СНиП 2.01.07-85 относится
ко 2 степени.
Таблица 1 Экспликация квартир
Квартира
|
Кол-во
|
Площадь, м2
|
|
|
Жилая
|
Общая
|
Двухкомнатная 2A, 2Б
|
18
|
34,15
|
66,59
|
Трёхкомнатная 3А, 3Б
|
18
|
51,54
|
93,52
|
. Краткое описание генплана
Гражданское здание размещается на участке со спокойным рельефом. Кроме
его на участке расположены два жилых здания, продуктовый магазин, стоянка.
Размеры между названными зданиями запроектированы с учётом санитарных и
противопожарных норм по СНиП 2.07.01- 89: расстояние от проектируемого здания
до здания 2 - 20м, до здания 3 - 38 м, до здания 4 - 39 м. Ширина дорог 6 м,
тротуаров 2,25м.
Выполнена координатная привязка здания к осям строительной геодезической
сети.
Осуществляется естественное проветривание здания. Для уменьшения загазованности
атмосферы на застраиваемом участке посажены деревья, кустарники.
Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада
1-9 сориентированы на юго-западную сторону горизонта, окна фасада 9-1 - на
северо-восточную сторону горизонта. Это отвечает требованиям к теплозащите,
естественному проветриванию проектируемого здания.
Таблица 2 ТЭП генплана
№п/п
|
Наименование
|
Ед. изм
|
Показатель
|
1
|
Площадь территории
|
м²
|
22500
|
2
|
Площадь застройки
|
м²
|
130
|
3
|
Площадь зеленых насаждений
|
м²
|
4344
|
4
|
Площадь дорог
|
м²
|
693
|
5
|
Площадь тротуаров
|
м²
|
412
|
6
|
Плотность застройки
|
%
|
9.6
|
7
|
Процент озеленения
|
%
|
19.3
|
. Конструктивное решение здания

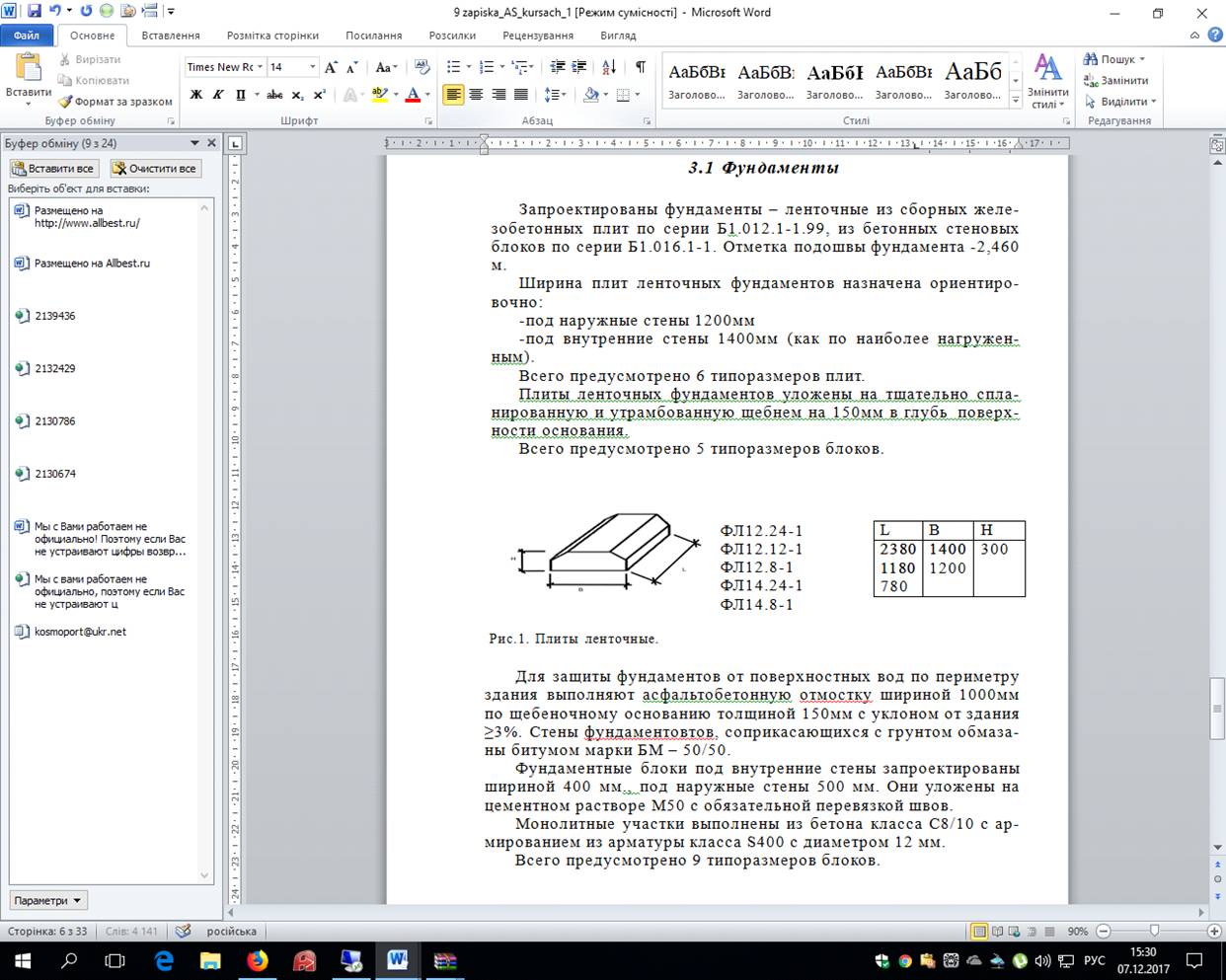

.1 Фундаменты
Запроектированы фундаменты - ленточные из сборных железобетонных плит по
серии Б1.012.1-1.99, из бетонных стеновых блоков по серии Б1.016.1-1. Отметка
подошвы фундамента -2,460 м.
Ширина плит ленточных фундаментов назначена ориентировочно:
под наружные стены 1200мм
под внутренние стены 1400мм (как по наиболее нагруженным).
Всего предусмотрено 6 типоразмеров плит.
Плиты ленточных фундаментов уложены на тщательно спланированную и
утрамбованную щебнем на 150мм в глубь поверхности основания.
Всего предусмотрено 5 типоразмеров блоков.
Рис. 1 Плиты ленточные
Для защиты фундаментов от поверхностных вод по периметру здания выполняют
асфальтобетонную отмостку шириной 1000мм по щебеночному основанию толщиной
150мм с уклоном от здания ≥3%. Стены фундаментовтов, соприкасающихся с
грунтом обмазаны битумом марки БМ - 50/50.
Фундаментные блоки под внутренние стены запроектированы шириной 400 мм.,
под наружные стены 500 мм. Они уложены на цементном растворе М50 с обязательной
перевязкой швов.
Монолитные участки выполнены из бетона класса С8/10 с армированием из
арматуры класса S400 с диаметром
12 мм.
Всего предусмотрено 9 типоразмеров блоков.
Рис.2 Фундаментные блоки
3.2 Стены
В проектируемом здании наружные стены выполнены из трехслойных
железобетонных панелей толщиной 350 мм. Внутренние стены выполнены из
однослойных железобетонных панелей толщиной, межквартирные 160 мм, межкомнатные
120 мм. Привязка наружных стен к осям 250 и 100мм, к внутренним- центральная.
Фасадные защитно-отделочные слои толщиной 35 мм выполнены из декоративных
бетонов. С внутренней стороны панель накрыта слоем цементного раствора слоем 15
мм. Для повышения водостойкости произведена окраска гидрофобными эмульсиями в 3
слоя. Стыки герметизируются нетвердеющей мастикой полиизобутиленовой УМС-50.
Рис.3 Наружная стеновая панель
![](/wimg/18/902626.files/image004.jpg)
Рис. 4 Внутренние стеновые панели
Марки наружных и внутренних стеновых панелей указаны в спецификации
сборных железобетонных элементов.
.3 Перегородки
В здании запроектированы перегородки бетонные панели толщиной 80 мм.
Санузлы выполнены из объёмных железобетонных сантехкабин толщиной 60 мм.
Рис.5 Объемная сан.тех. кабина
.4 Перекрытия
В здании запроектированы сплошные железобетонные панели толщиной 160мм.
размером на комнату. Опирание по четырём сторонам (по контуру) или по трём
сторонам. Глубина опирания по наружным стенам 80 мм. По внутренним толщиной 120
мм. - 60 мм. ; толщиной 160 мм. - 80 мм.
Предусмотрены проёмы прямоугольной формы для вентиляционных блоков и для
стояков холодной и горячей воды и канализации.
Плиты перекрытия анкеруют между собой, для этого в них предусмотрены
петлевые выпуски арматуры. Анкеровку выполняют скобами. Производится анкеровка
плит по большой стороне не меньше 3-х по меньшей стороне не меньше 2-х.
Цель анкеровки - создания связи перекрытия со стенами для предания
устойчивости и общей жесткости здания.
В плитах предусмотрены каналы для прокладки электропроводки. Диаметр каналов
для скрытой сменяемой электропроводки 25 мм.

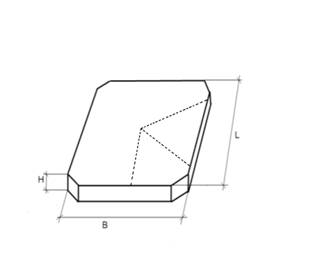

Рис.6 Железобетонная плита перекрытия
.5 Лестницы
В здании запроектированы лестницы основного назначения из сборных
железобетонных крупноразмерных элементов. Лестничные марши и площадки подобраны
по каталогу на основании расчета.
Расчет лестничной клетки.
Ширина марша 1.300 мм, уклон лестницы 1:2; Принимаем ступень размерами
150х300мм.
Определение ширины лестничной клетки:
B=2L+100=2*1300+100=2700 мм.
Определение высоты одного марша: Н/2=2800/2=1400мм.
Определение числа подступенков в одном марше: n=1400/150=9шт.
Определение числа проступей в одном марше будет на 1 ступень меньше, т.к.
верхняя проступень располагается на лестничной площадке и является фризовой: n-1=9-1=8.
Определение длины марша а=300*8=2400.
По каталогу подбираем лестничный марш:
В соответствии с лестничными маршами, по каталогу принимаем лестничные
площадки:

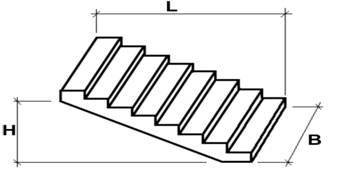

Рис.7 Лестничный марш

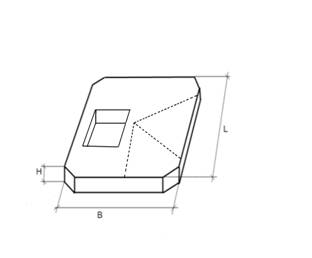

Рис.8 Лестничная площадка
Также в здании запроектированы лифты пассажирские грузоподъёмностью 400
кг, скорость подъёма - 1м/с, ускорение не более 2 м/с. Лифты приводятся в
движения лебёдкой , расположенной в машинном отделении. Противовес расположен
сзади кабины лифта. В целях звукоизоляции между стенами шахты и конструкциями
здания выполнены зазоры размером 20 мм заполненные просмоленной паклей.
.6 Покрытие (крыша)
Запроектированная кровля состоит из 2-х слойной кровли из
битумно-полимерных материалов «Изопласт».
Кровля размещается на плитах покрытия сплошных. Толщина плит покрытия 160
мм.
Водоотвод - внутренний организованный. Количество воронок принято из
расчета n=5 воронки, так как жилое здание
должно быть оборудовано не менее 2-х водоприемных воронок, одна воронка
обслуживает не менее 80м2 кровли, а проектируемое здание имеет площадь 416,44м2
кровли.
Кровля состоит:
слой изопласта КХП-БЭ К/ПП-5.0
слой изопласта КПХ-БЭП П/ПП-3.5
Грунтовка 1 слой битума в керосине
Цементно-песчаная стяжка-20мм. М100
Утеплитель - пенополистерольные плиты-300мм.
Грунтовка 1 слой битума в керосине
Железобетонная плита толщиной 160 мм
. Спецификация сборных железобетонных конструкций
Таблица 3 Спецификация сборных железобетонных конструкций
Позиция
|
Обозначение
|
Наименование
|
Размеры мм.
|
Расход м.
|
Масса, т.
|
Количество
|
|
|
|
L
|
В
|
H
|
Бетон, м3
|
Сталь, кг
|
|
на этаж
|
всего
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
Фундаменты
|
Плиты фундаментные
|
ФЛ1
|
Б1.012.1-1.99
|
ФЛ12.24-1
|
2380
|
1200
|
300
|
0,56
|
13,63
|
1.63
|
16
|
16
|
ФЛ2
|
Б1.012.1-1.99
|
ФЛ12.12-1
|
1180
|
1200
|
300
|
0,28
|
5,54
|
0.78
|
16
|
16
|
ФЛ3
|
Б1.012.1-1.99
|
ФЛ12.8-1
|
780
|
1200
|
300
|
0,23
|
2,41
|
0.50
|
24
|
24
|
ФЛ4
|
Б1.012.1-1.99
|
ФЛ14.24-1
|
2380
|
1400
|
300
|
0,66
|
21,49
|
1.90
|
43
|
43
|
ФЛ5
|
Б1.012.1-1.99
|
ФЛ14.8-1
|
780
|
1400
|
300
|
0,30
|
2,85
|
0.58
|
16
|
16
|
Фундаментные блоки
|
|
ФБС1
|
Б1.016.1-1
|
ФБС24.5.6-т
|
2380
|
500
|
580
|
0.679
|
2.36
|
1.63
|
14
|
14
|
ФБС2
|
Б1.016.1-1
|
ФБС12.5.6-т
|
1180
|
500
|
580
|
0.331
|
1.46
|
0.79
|
26
|
26
|
ФБС3
|
Б1.016.1-1
|
ФБС9.5.6-т
|
880
|
500
|
580
|
0.244
|
0.76
|
0.59
|
10
|
10
|
ФБС4
|
Б1.016.1-1
|
ФБС24.4.6-т
|
2380
|
400
|
580
|
0.543
|
1.46
|
1.3
|
38
|
38
|
ФБС5
|
Б1.016.1-1
|
ФБС12.4.3-т
|
1180
|
400
|
580
|
0.127
|
0.74
|
0.31
|
21
|
21
|
ФБС6
|
Б1.016.1-1
|
ФБС9.4.6-т
|
880
|
400
|
580
|
0.195
|
0.76
|
0.47
|
29
|
29
|
ФБС7
|
Б1.016.1-1
|
ФБС24.6.6-т
|
2380
|
600
|
580
|
0.815
|
2.36
|
1.96
|
6
|
6
|
ФБС8
|
Б1.016.1-1
|
ФБС12.6.6-т
|
1180
|
600
|
580
|
0.398
|
1.46
|
0.96
|
4
|
4
|
ФБС9
|
Б1.016.1-1
|
ФБС9.6.6-т
|
880
|
600
|
580
|
0.293
|
1.46
|
0.70
|
4
|
4
|
Монолитные участки
|
УМ1
|
|
С8/10
|
400
|
600
|
0.154
|
12.78
|
0.27
|
1
|
1
|
УМ2
|
|
С8/10
|
210
|
500
|
600
|
0.108
|
7.32
|
0.19
|
4
|
4
|
УМ3
|
|
С8/10
|
450
|
500
|
600
|
0.172
|
15.35
|
0.36
|
2
|
2
|
Плиты перекрытия
|
П1
|
Серия1. 141-1 выпуск 60
|
П 46.33-16
|
4560
|
3260
|
160
|
2.43
|
0.24
|
5.35
|
2
|
20
|
П2
|
Серия1. 141-1 выпуск 60
|
П 28.33-16
|
2760
|
3260
|
160
|
1.48
|
0.15
|
3.26
|
4
|
40
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
П3
|
Серия1. 141-1 выпуск 60
|
П30.33-16
|
2960
|
3260
|
160
|
1.58
|
0.158
|
3.48
|
6
|
60
|
П4
|
Серия1. 141-1 выпуск 60
|
П 36.30-16
|
3560
|
2960
|
160
|
1.73
|
0.173
|
3.81
|
1
|
10
|
П5
|
Серия1. 141-1 выпуск 60
|
П 38.30-16
|
3760
|
2960
|
160
|
1.82
|
0.18
|
4.01
|
2
|
20
|
П6
|
Серия1. 141-1 выпуск 60
|
П 40.36-16
|
3960
|
3560
|
160
|
2.30
|
0.23
|
5.06
|
4
|
40
|
П7
|
Серия1. 141-1 выпуск 60
|
П 20.35-16
|
1960
|
3460
|
160
|
1.12
|
0.11
|
2.46
|
2
|
20
|
П8
|
Серия1. 141-1 выпуск 60
|
П 44.35-16
|
4360
|
3460
|
160
|
2.46
|
0.25
|
5.41
|
2
|
20
|
П9
|
Серия1. 141-1 выпуск 60
|
П 38.35-16
|
3760
|
3460
|
160
|
2.13
|
0.21
|
4.69
|
1
|
10
|
П10
|
Серия1. 141-1 выпуск 60
|
П 30.21-16
|
2960
|
2060
|
160
|
1.01
|
0.10
|
2.22
|
2
|
20
|
П11
|
Серия1. 141-1 выпуск 60
|
П 37.23-16
|
3660
|
2260
|
160
|
1.36
|
0.13
|
2.99
|
1
|
10
|
П12
|
Серия1. 141-1 выпуск 60
|
П 46.33-16
|
4560
|
3260
|
160
|
2.31
|
0.23
|
5.09
|
1
|
10
|
П13
|
Серия1. 141-1 выпуск 60
|
П30.33-16
|
2960
|
3260
|
160
|
1.53
|
0.15
|
3.37
|
1
|
10
|
П14
|
Серия1. 141-1 выпуск 60
|
П 46.33-16
|
4560
|
3260
|
160
|
2.31
|
0.23
|
5.09
|
1
|
10
|
П15
|
Серия1. 141-1 выпуск 60
|
П 36.30-16
|
3560
|
2960
|
160
|
1.73
|
0.17
|
3.81
|
1
|
10
|
П16
|
Серия1. 141-1 выпуск 60
|
П 38.35-16
|
3760
|
3460
|
160
|
2.13
|
0.21
|
4.69
|
1
|
10
|
П17
|
Серия1. 141-1 выпуск 60
|
П30.33-16
|
2960
|
3260
|
160
|
2.31
|
0.23
|
5.09
|
1
|
10
|
Лестничные площадки и марши
|
ЛП1
|
Серия 1.252. 1-4
|
ЛПФ28.17в 5
|
2800
|
1690
|
350
|
0,526
|
23,29
|
1,320
|
1
|
9
|
ЛП2
|
Серия 1.252. 1-4
|
ЛПФ28.14-5
|
2800
|
1380
|
350
|
0,452
|
17,19
|
1,130
|
1
|
9
|
ЛМ1
|
Серия 1.151.1-6 Выпуск 1
|
1ЛМ27.12. 14-4
|
2720
|
1050
|
1200
|
0,531
|
14,77
|
1,330
|
2
|
18
|
Элементы лифтовых шахт
|
Ш1
|
Серия Б1.189.1 9.88
|
ШЛВ18.19 11-40
|
1780
|
1930
|
1120
|
1,280
|
80,56
|
3,20
|
1
|
1
|
Ш2
|
Серия Б1.189.1 9.88
|
ШЛН18.19 14-40
|
1780
|
1930
|
1360
|
1,473
|
51,17
|
3,68
|
1
|
1
|
Ш3
|
Серия Б1.189.1 9.88
|
ШЛС 18.19 28-40
|
1780/ 830
|
1930
|
880
|
1,706
|
56,29
|
5,36
|
1
|
9
|
Сантехкабины
|
К1
|
Серия 90-3м иж4.1-1
|
2СК25пр
|
3000
|
2800
|
2780/ 2990
|
1,3011
|
40,25
|
2980
|
4
|
36
|
Вентиляционные шахты
|
БВ1
|
СерияБ1 034.1-1
|
БВ6,5.3.33- т
|
650
|
300
|
3280
|
0,325
|
15,32
|
0,885
|
8
|
56
|
Перегородки
|
ПЖ1
|
СерияБ1 231.1
|
ПГВ33.28.1т
|
3280
|
80
|
2800
|
0.74
|
0.07
|
1.63
|
2
|
18
|
ПЖ2
|
СерияБ1 231.1
|
ПГВ25.28.1т
|
2480
|
80
|
2800
|
0.56
|
0.06
|
1.23
|
2
|
18
|
ПЖ3
|
СерияБ1 231.1
|
ПГВ33.28.1т
|
3280
|
80
|
2800
|
0.58
|
0.06
|
1.25
|
2
|
Плиты лоджий
|
П11
|
Серия 1. 137.1-8
|
ПЛП30.14
|
3080
|
1390
|
160
|
0,49
|
23,12
|
1,41
|
2
|
20
|
П12
|
Серия 1. 137.1-8
|
ПЛП33.14
|
3380
|
1390
|
160
|
0.56
|
24.31
|
1.53
|
2
|
20
|
Козырьки входов
|
КВ1
|
Серия 1.238-1
|
КВ48.67-T-2
|
4740
|
6650
|
290
|
3.42
|
0.34
|
7.52
|
1
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 4 Спецификация наружных и внутренних стеновых панелей
Позиция
|
Обозначение
|
Наименование
|
Количество по фасадам
|
Масса т.
|
|
|
|
1-9
|
9-1
|
А-Л
|
Л-А
|
Всего
|
|
Наружные 3-х слойные панели
|
НС1
|
Серия I.090.I-I выпуск 2-4
|
3ПСО33.28.3,5-ПТ-2
|
20
|
60
|
-
|
-
|
80
|
4.59
|
НС2
|
Серия I.090.I-I выпуск 2-4
|
2ПСБ33.28.3,5-ПТ-2
|
20
|
-
|
-
|
-
|
20
|
3.87
|
НС3
|
Серия I.090.I-I выпуск 2-4
|
2ПСБ33.28.3,5-ПТ-2
|
-
|
20
|
-
|
-
|
20
|
3,87
|
НС4
|
Серия I.090.I-I выпуск 2-4
|
2ПСО36.28.3,5-ПТ-2
|
20
|
-
|
-
|
-
|
20
|
4,86
|
НС5
|
Серия I.090.I-I выпуск 2-4
|
ПС49.28.3,5-ПТ
|
-
|
-
|
10
|
10
|
20
|
10,56
|
НС6
|
Серия I.090.I-I выпуск 2-4
|
ПС25.28.3,5-ПТ
|
-
|
-
|
10
|
10
|
20
|
5,5
|
НС7
|
Серия I.090.I-I выпуск 2-4
|
ПС28.28.3,5-ПТ
|
-
|
-
|
10
|
10
|
20
|
6,03
|
НС8
|
Серия I.090.I-I выпуск 2-4
|
2ПСЛ30.28.3,5-ПТ-2
|
20
|
-
|
-
|
-
|
20
|
5,35
|
НС9
|
Серия I.090.I-I выпуск 2-4
|
ПС33.28.3,5-ПТ
|
-
|
-
|
10
|
10
|
20
|
7,11
|
НС10
|
Серия I.090.I-I выпуск 2-4
|
ПС26.28.3,5-ПТ
|
-
|
-
|
10
|
10
|
20
|
5,61
|
НС11
|
Серия I.090.I-I выпуск 2-4
|
ПС19.28.3,5-ПТ
|
-
|
-
|
10
|
10
|
20
|
4,09
|
Внутренние однослойные панели
|
ВП1
|
Серия I.090.I-I выпуск 4-1
|
ПВ54.28-IT
|
-
|
-
|
10
|
10
|
20
|
5,32
|
ВП2
|
Серия I.090.I-I выпуск 4-1
|
IПВП28.28.0,9-IT
|
-
|
-
|
10
|
10
|
20
|
2,09
|
ВП3
|
Серия I.090.I-I выпуск 4-1
|
IПВП36.28.1,3-IT
|
20
|
-
|
-
|
-
|
20
|
1,94
|
ВП4
|
Серия I.090.I-I выпуск 4-1
|
IПВП33.28.1,3-IT
|
-
|
20
|
-
|
-
|
20
|
2,24
|
ВП5
|
Серия I.090.I-I выпуск 4-1
|
ПВ38.28-IT
|
-
|
-
|
10
|
-
|
10
|
3,74
|
ВП6
|
Серия I.090.I-I выпуск 4-1
|
ПВ36.28-IT
|
-
|
-
|
20
|
10
|
30
|
3,54
|
ВП7
|
Серия I.090.I-I выпуск 4-1
|
ПВ33.28-IT
|
-
|
-
|
20
|
-
|
20
|
3,26
|
ВП8
|
Серия I.090.I-I выпуск 4-1
|
IПВП28.28.0,8-IT
|
-
|
-
|
10
|
10
|
20
|
1,63
|
ВП9
|
Серия I.090.I-I выпуск 4-1
|
IПВП28.28.0,8-IT
|
-
|
-
|
10
|
10
|
20
|
1,63
|
ВП10
|
Серия I.090.I-I выпуск 4-1
|
IПВП33.28.0,8-IT
|
10
|
10
|
-
|
-
|
20
|
2,0
|
ВП11
|
Серия I.090.I-I выпуск 4-1
|
ПВ12.28-IT
|
-
|
-
|
18
|
18
|
36
|
0.43
|
ВП12
|
Серия I.090.I-I выпуск 4-1
|
ПВ46.28-IT
|
-
|
-
|
10
|
10
|
20
|
2.06
|
ВП13
|
Серия I.090.I-I выпуск 4-1
|
IПВП46.28.0,8-IT
|
-
|
-
|
10
|
10
|
20
|
2,95
|
ВП14
|
Серия I.090.I-I выпуск 4-1
|
IПВП45.28.0,8-IT
|
-
|
-
|
10
|
10
|
20
|
2,88
|
ВП15
|
Серия I.090.I-I выпуск 4-1
|
ПВ28.28-IT
|
-
|
-
|
20
|
10
|
30
|
2,07
|
ВП16
|
Серия I.090.I-I выпуск 4-1
|
ПВ33.28-IT
|
-
|
-
|
10
|
10
|
20
|
2,44
|
ВП17
|
Серия I.090.I-I выпуск 4-1
|
ПВ37.28-IT
|
-
|
-
|
10
|
10
|
20
|
2,73
|
ВП18
|
Серия I.090.I-I выпуск 4-1
|
IПВП20.28.0,9-IT
|
20
|
-
|
-
|
-
|
20
|
1,81
|
5. Полы
Конструкции полов приняты по СНиП 2.03.13-88
Таблица 5 Экспликация полов
Наименование помещений
|
Тип пола
|
Схема пола или тип по серии
|
Элементы пола и их толщина мм.
|
Площадь м2.
|
1-й этаж Жилые комнаты, прихожие, кухня.
|
Паркетный
|
|
1.Покрытие-паркет штучный - 15мм. 2.Прослойка-мастика
клеящая ПФ- 3мм. 3 Стяжка из цементно- песчаного раствора М150 -20 мм.
4.Утеплитель-минераловатные плиты ПП100 - 100мм 5.Основание-железобетонная
плита -160мм.
|
269.88
|
1-й этаж Санузлы
|
Керамический
|
|
1.Покрытие-плитка керамическая в слое цементно-песчаный
раствор М200-20мм. 2. Стяжка из цементно-песчаного раствор М150-20мм.
3.Гидроизоляция-слой Гидроизола 1 слой. 4.Утеплитель-минераловатные плиты
ПП100 - 100мм 5.Основание-железобетонная плита -160мм.
|
33.6
|
2-й-9-й этаж Жилые комнаты, прихожие, кухня.
|
Паркетный
|
|
1.Покрытие-паркет штучный - 15мм. 2.Прослойка-мастика
клеящая ПФ- 3мм. 3 Стяжка из цементно- песчаного раствора М150 -20 мм.
4.Основание-железобетонная плита -160мм.
|
2159.4
|
2-й-9-й этаж Санузлы
|
Керамический
|
|
1.Покрытие-плитка керамическая в слое цементно-песчаный
раствор М200-20мм. 2. Стяжка из цементно-песчаного раствор М150-20мм. 3.Гидроизоляция-слой
Гидроизола 1 слой. 4.Основание-железобетонная плита -160мм.
|
268.8
|
Подвал
|
Бетонный
|
|
1. Покрытие-бетон С 16/20.-20мм. 2. Подстилающий слой из
бетона С 8/10.-80мм. 3. Уплотненный грунт основания щебнем.
|
320.2
|
Лоджии
|
Бетонный
|
|
1.Покрытие-бетон С 16/20. - 20мм. 3.Плита перекрытия
лоджии-160
|
119.52
|
Тамбуры, лестничные клетки
|
Керамический
|
![](/wimg/18/902626.files/image017.jpg)
|
394.2
|
. Окна и двери
В проектируемом здании выполнены деревянные окна с тройным остеклением
(со стеклопакетом и стеклом снаружи) с раздельно-спаренными переплётами,
двухстворчатые.
Всего запроектировано 3 типа окон. Открываются окна во внутрь здания.
Окна предназначены для освещения помещения в светлое время суток, а также
их применяют для проветривания помещения, ограждение от действий атмосферных
осадков.
Рис. 7 Эскиз оконных блоков и балконной двери
Запроектировано 5 типов дверей.
Дверь наружная входная - шириной 1272 мм, частично остекленная с
заполнением полотен однокамерным стеклопакетом, двупольная, филенчатая.
Дверь тамбурная - шириной 870 мм, частично остекленная с заполнением
полотен однокамерным стеклопакетом, однопольная, щитовая. Дверь внутренняя
входная в квартиру - шириной 870 мм, глухая, однопольная, филенчатая.
Дверь внутренняя межкомнатная - шириной 770 мм, остекленная, однопольная,
филенчатая. Дверь внутренняя в санузлах - шириной 670 мм, глухая, однопольная,
щитовая.
Таблица 6 Ведомость проемов
Позиция
|
Размеры проема b*h,мм
|
О-1
|
2110х1810
|
О-2
|
1810х1810
|
О-3
|
1810×810
|
Д1
|
2210×900
|
1
|
1310х2110
|
2
|
910х2110
|
3
|
910х2110
|
4
|
810х2110
|
5
|
710х2110
|
6
|
1310х2110
|
Рис.8 Эскизы дверных блоков
Таблица 7 Спецификация элементов заполнения проёмов
Позиция
|
Обозначение
|
Наименование
|
Количество по фасадам
|
Масса ед, кг
|
Примечание
|
|
|
|
1-9
|
9-1
|
А-Л
|
Л-А
|
Всего
|
|
|
Окна
|
О-1
|
СТБ 939 - 93
|
ОРД 18-21 ССП
|
18
|
18
|
-
|
-
|
36
|
|
|
О-2
|
|
ОРД 18-18 ССП
|
36
|
54
|
-
|
-
|
90
|
|
|
О-3
|
|
ОРД 8-18 ССП
|
18
|
-
|
-
|
-
|
18
|
|
|
Двери балконные
|
Д1
|
СТБ 939-93
|
БР 22-9 ССП
|
18
|
18
|
-
|
-
|
36
|
|
|
Блоки дверные
|
1
|
СТБ 1138-98
|
ДНДЧ1 21-13 Ф
|
1
|
-
|
-
|
-
|
1
|
|
|
2
|
|
ДНДЧ1 21-9 Щ
|
1
|
-
|
-
|
-
|
1
|
|
|
3
|
|
ДВДГ 21-9 Ф
|
18
|
-
|
9
|
9
|
36
|
|
|
4
|
|
ДВДО 21-8 Ф
|
18
|
36
|
36
|
36
|
126
|
|
|
5
|
|
ДВДГ 21-7 Щ
|
36
|
36
|
9
|
9
|
90
|
|
|
6
|
|
ДВДО 21-13 ЛП
|
18
|
18
|
-
|
-
|
36
|
|
|
. Наружная отделка
Наружную отделку будут осуществлять в виде окраски фасадов
водно-дисперсной акриловой краской. На цоколь наносится обрызгом раствор.
. Внутренняя отделка
Таблица 8 Ведомость отделки помещения
Наимение помещений
|
Вид отделки элементов интерьеров
|
Примечание
|
|
потолок
|
Площ м2
|
стены или прегорки
|
Площ м2
|
Участки стен
|
площм2
|
|
жилые комнаты, прихожие, общие комнаты.
|
улучшенная клеевая окраска
|
1964.16
|
оклейка обоями
|
5490.72
|
|
|
|
кухня
|
улучшенная клеевая окраска
|
464.76
|
оклейка обоями
|
1390.32
|
облицовка керамической плиткой
|
98.78
|
В местах установки кухонного оборудования на Н=0,6м.
облицовка.
|
ванна, уборная
|
улучшенная клеевая окраска
|
302,4
|
облицовка керамической плиткой
|
806,4
|
|
|
|
лестничная клетка, тамбуры
|
улучшенная клеевая окраска
|
43,8
|
улучшенная клеевая окраска
|
438
|
|
|
|
подвал
|
Известковая окраска
|
320,2
|
Известковая окраска
|
820,08
|
|
|
|
9. Технико-экономические
покозатели здания
Таблица 9
№
|
Наименование
|
Ед.изм.
|
Кол-во
|
1
|
Площадь застройки
|
м2
|
579.36
|
2
|
Общая площадь
|
м2
|
416.44
|
3
|
Жилая площадь
|
м2
|
1542.42
|
4
|
Строительный объём
|
м3
|
14232.77
|
5
|
K1=S1/S2
|
-
|
0.7
|
6
|
K2=V1/V2
|
-
|
0.11
|
7
|
K3=P/S3
|
-
|
0.08
|
8
|
K4=Sk/S3
|
-
|
2.3
|
. Инженерное оборудование
Это здание оборудовано: Водоснабжение - хозяйственно-питьевой водопровод
от наружной сети. Канализация- хозяйственно- бытовая в наружную сеть.
Отопление - от наружных сетей теплоснабжения. Вентиляция - естественная.
Электроснабжение - от внешней сети, напряжение 380/220 В.
Газоснабжение - от дворовой сети газопровода низкого давления.
Связь и сигнализация - от наружных сетей связи.
Пожаротушение - квартирное, от пожгидрант.
Мусороудаление - мусоропровод.
Лифты - пассажирские, 400 кгс.
Литература
1. Буга П. Г. Гражданские, промышленные и
сельскохозяйственные здания.- М.: Высшая школа, 1987. -351с.
. Маклакова Т. Г. и др. Конструкции гражданских зданий/
Подред. Т. Г. Маклаковой - М.: Стройиздат, 1986 - 135с
. Неелов В.А. Гражданские здания.- М.: Стройиздат, 1988.
300е.
. Шерешевский И.А. Конструирования гражданскыих зданий. - Л.: Стройиздат. Ленинградское отделение ,1986, -
176с.
. СТБ 939-93 Окна и балконные двери для зданий и сооружений. Общие
технические условия/ Госстрой Республики Беларусь.- Мн., 1994. -40с
6. СНБ 1.03.02-96. Состав, порядок разработки и согласования проектной
документации в строительстве / Министерство архитектуры и строительства
Республики Беларусь - Мн., 1996. -24с
. Территориальный каталог индустриальных конструкций и изделий для жилищно-
гражданского строительства в Белоруской ССР. Сборник ТК 2-03. 00. 91 в 3 томах.
Том 1 в 2 частях и Том 3. Изделия, общие для всех
видов строительства. Часть. Изделия железобетонные.- Мн.: Минский институт типового проектирования
Госстроя СССР, 1991.
8. СНБ 2.02.01 - 98. Пожарно-техническая классификация
зданий , строительных конструкций и материалов / Министерство архитектуры и
строительства Республики Беларусь. - Мн., 2001. - 7 с.
. СНиП 2.03.13 - 88. Полы / Госстрой СССР. - м., 1988.
- 16 с.
. СНБ 5.08.01 - 2000. Кровли. Технические требования и
правила приёмки / Министерство архитектуры и строительства Республики Беларусь.
- Мн., 2000. - 24 с.
. П8 - 2000 к СНБ 5.01.01 - 99. Проектирование и
устройство защиты подземных сооружений от грунтовых вод / Министерство
архитектуры и строительства Республики Беларусь. - Мн., 2001. - 52 с.
12. ГОСТ 21.101- 93 СПДС. Основные требования к рабочей документации/ МНТКС. - Мн., 1995. -42с.
13. ГОСТ 21.102- 93 СПДС. Условные графические обозначения и изображения
элементов генеральных планов и сооружений транспорта / МНТКС. - Мн., 1995. -14с
14. ГОСТ 21.205- 93 СПДС. Условные обозначения элементов
санитарно-технических систем / МНТКС. -
Мн., 1995. -23с
15. ГОСТ 21.501- 93 СПДС. Правила выполнения архитектурно- строительных
рабочих чертежей/ МНТКС. - Мн., 1995. -46с
