Проектирование жилого двухэтажного дома с подвалом
1. ОБЪЕМНО-ПЛАНИРОВАЧНЫЕ РЕШЕНИЯ
Темой курсового проекта является жилой
двухэтажный дом с подвалом.
Размеры здания в плане (по крайним осям): 9990×9280
мм.
Конструктивная схема: здание двухэтажное
бескаркасное с высотой этажа 2800мм. Дом отдельностоящий. Наружные стены
выполнены из керамического кирпича, кровля - скатная с покрытием из черепицы. В
здании предусмотрен подвал. Отметка пола подвала(гараж) -2.550 . Состав
помещений приведен в таблице 1 - экспликация помещений.
Пространственная жесткость и устойчивость здания
обеспечивается наружными и внутренними стенами, лестничной клеткой, и жестким
диском перекрытия и покрытия из многопустотных железобетонных плит(над
подвалом) и деревянных балок.
Степень огнестойкости - III,
в соответствии с СНБ 2.02.01-98.
Уровень ответственности здания - III,
в соответствии с «Методическими рекомендациями по проверке отнесения к уровням
ответственности зданий и сооружений различного назначения».
Класс функциональной пожарной безопасности - Ф
1.4 в соответствии с СНБ 2.02.01-98 «Пожарно-техническая классификация зданий,
строительных конструкций и материалов».
Здание благоприятно ориентировано по сторонам
горизонта.
Фасад А - Г -западная, а фасад 1 - 4 - южная
ориентация, таким образом обеспечиваются инсоляционные требования.
Таблица 1.1 - Экспликация помещений
Номер
помещения
|
Наименование
|
Площадь,
м2
|
1
|
Жилая комната
|
9,84
|
2
|
Жилая
комната
|
11,53
|
3
|
Общая
комната
|
15,71
|
4
|
Кухня-столовая
|
9,66
|
5
|
Топочная
|
7,41
|
6
|
Веранда
|
11,3
|
7
|
Санузел
|
1,35
|
8
|
Ванная
|
2,76
|
9
|
Кабинет
|
9,66
|
10
|
Холл
|
4,2
|
11
|
Коридор
|
1,5
|
12
|
Спальня
|
6,34
|
2. ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НАРУЖНОЙ СТЕНЫ
Исходные данные:
Район строительства - г. Витебск.
Зона влажности - нормальная
Расчетная зимняя температура, равная температуре
наиболее холодной пятидневки: t н = -25 оС.
Расчетная температура внутреннего воздуха: t в =
18 оС.
Относительная влажность воздуха: 60%.
Влажностный режим помещений - нормальный.
Уровень эксплуатации в нормальной зоне
влажности: Б.

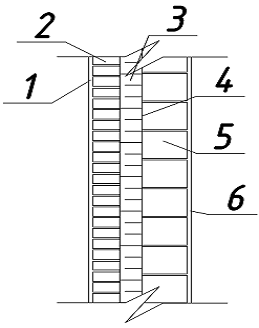

Эскиз поперечного разреза стены
1) штукатурка фасада
)Кладка из кирпича керамического, лицевого;
)плитный утеплитель;
) гидроизоляция;
)внутренняя часть легкобетонных ячеистых блоков;
) внутренняя штукатурка
Коэффициент теплоотдачи для внутренних стен
αВ = 8,7 Вт/м2•˚С
Коэффициент теплоотдачи для наружных стен в
зимних условиях
Коэффициент, зависящий от положения наружной
поверхности ограждающих конструкций по отношению к наружному воздуху: П = 1.
Нормативный температурный перепад между
температурой внутреннего воздуха и температурой внутренней поверхности
ограждающих конструкций Δtн = 6 оС.
По приложению А ТКП 45-2.04-43-2006 определяем
коэффициент теплопроводности λ
Вт/м2 ºС
слоев конструкции.
Таблица 2 - теплотехнические показатели
№
слоя
|
Наименование
слоя конструкции
|
Толщина
δ,
м
|
Коэфф.
теплопроводности материала λ Вт/м2 ºС
|
Примечание
|
1
|
Наружная
штукатурка
|
0,02
|
0,93
|
Цементно-песчаный
раствор,1800 кг/м3
|
2
|
Наружная
часть кирпичной стены
|
0,38
|
0,64
|
Керамический
кирпич, 1600 кг/м3
|
3
|
Плитный
утеплитель
|
х
|
0,041
|
Плиты
минераловатные, 75 кг/м3
|
4
|
Гидроизоляция
(битум)
|
0,03
|
0,47
|
Керамический
кирпич, 1600 кг/м3
|
5
|
Легкобетонные
ячеистые блоки
|
0,2
|
0,22
|
Керамический
кирпич, 1600 кг/м3
|
6
|
Внутренняя
штукатурка
|
0,02
|
0,81
|
Известково-песчаный
раствор,1600 кг/м3
|
Принимаем по т. 4.2 и Приложению А ТКП,
нормальный режим эксплуатации.
Сопротивление теплопередаче ограждающей
конструкции RT, M2
0C/Вт, определяем по
формуле (5.6) ТКП:
где
αВ- коэффициент
теплоотдачи внутреннего слоя, принимается по т. (5.4) ТКП:
αН- коэффициент
теплоотдачи наружного слоя, принимается по т. (5.7) ТКП:
RК - термическое
сопротивление ограждающей конструкции м2*0С/Вт.
Принимаем
αВ=8,7 Вт/м2*0С
αн=23 Вт/м2*0С.
Для многослойной ограждающей конструкции с
последова-
тельным расположением слоёв определятся по
формуле (5.7) ТКП:
RК = R1
+ R2 + R3
для отдельных слоёв конструкций (R1,R2…..Rn),
определяется по формуле (5.5) ТКП. Rn=δ
∕ λ
м2·°С / Вт
Сопротивление теплоотдаче ограждающей
конструкции должно быть:
T
≥
RT.НОРМ.
T.НОРМ-нормативное
сопротивление теплоотдаче (опр. по т.5.1 ТКП):T.НОРМ
= 2,0 м2*0С/Вт,
Принимаем что RT=
RT.НОРМ,
Определяем толщину слоя кладки из кирпича
Принимаем толщину утеплителя равным 0,1 м
Проверим ее по формуле:
Д = R1S1 + R2S2 + …
+ RnSn , где Rn = dn/ln
Д = 9,04
что удовлетворяет условию Д>7.
Отсюда толщина стены будет:
d = d1+d2+d3+d4+d5+d6
= 0,46 м
Окончательно принимаем толщину стены равной
460мм.
3 КОНСТРУКТИВНЫЕ РЕШЕНИЯ
.1 Фундаменты
Фундаменты запроектированы ленточные сборные.
Плиты подушки устанавливают на подготовленное основание из песка толщиной
100-150мм. По верхней плоскости подушки устраивается бетонный пояс,
армированный сетчатой арматурой, толщиной около 50мм. Далее устанавливаются
фундаментные блоки с соблюдением перевязки швов (сдвижкой каждого последующего
ряда блоков). Между блоками оставляют зазор 20мм, который заполняется бетоном.
Верхняя плоскость фундаментной стенки, также как и в основании, укрепляется
армированным бетонным поясом. Во время строительства в стенках фундамента
необходимо предусмотреть отверстия для прокладки коммуникаций. После прокладки
труб они тщательно изолируются.
Горизонтальная гидроизоляция подземной части
здания состоит из 2 слоев рулонного материала марки Г-ПХ-БЭ-ПП/ПП-3,0 СТБ
1107-98, склеенных битумной мастикой.
Вертикальная гидроизоляция подземной части
здания осуществляется тщательной обмазкой в два слоя наружных поверхностей стен
фундамента, соприкасающихся с грунтом, мастикой «Аутокрин» ТУ РБ 145
11885.001-98.
Для защиты фундаментов от поверхностных вод
предусмотрено устройство отмостки уклоном i=0.03. Отмостка выполняется из
асфальтобетона. Ширина отмостки b=1000мм. Отмостка устраивается по щебеночному
уплотненному основанию, которое в свою очередь устраивается по уплотненной
песчаной подсыпке.
3.2 Стены и перегородки
Наружные стены в здании выполнены шестислойной
конструкцией на жестких связях толщиной 660мм из кирпича керамического рядового
полнотелого пласт.форм. марки КРО М150/15-25 СТБ 1160-991 Размеры 250х120х 65
мм Теплопроводность - 0,64Вт/ (м К). Плит из минеральной ваты rockton
теплопроводность 0,041 [Вт/м °С] размеры 1000х600х50. Газосиликатные блоки при
равной плотность D500 класс прочности на сжатие В2,5, размеры 390X200X188 мм
теплопроводность 0,22 [Вт/м °С]
Наружные стены веранды выполнены трехслойной
конструкцией на жестких связях толщиной 250мм из бруса 150х150, пенопласта
ПСБ-С-50 размеры 1000х1200 х50
Толщина внутренних несущих стен - 380мм.
Выполнены они из кирпича керамического рядового полнотелого одинарного марки
КРО 125/15, уложенного на цементно-песчаном растворе М50 по цепной системе
перевязки швов. Толщина вертикального шва 8-10мм, горизонтального шва -
10-12мм.
Под проемами в стенах по слою цементно-песчаного
раствора М 50 уложены сборные железобетонные перемычки марки 2ПБ, 3ПБ сер.
Б1.038.1-П выпуск I. в
кирпичных стенах.
Перегородки запроектированы в здании толщиной
120мм., выполненные из кирпича керамического рядового полнотелого одинарного
марки КРО 125/15 СТБ 1160-99, уложенного на цементно-песчаном растворе М50.
Перегородки не доводятся на 30-50мм. до несущих
конструкций покрытий во избежание передачи на них нагрузок. Зазоры заполняются
любым упругим материалом. К другим ограждающим конструкциям перегородка
крепится с помощью закладных деталей.
Отверстия в перегородках после монтажа
инженерных коммуникаций закладываются блоками, половниками и заделываются по
месту бетоном класса С5,5/7,5.
Кладку стен необходимо вести в соответствии со
СНиП 3.03.01-87 «Несущие и ограждающие конструкции».
3.3 Перекрытия и покрытия
В здании запроектированы перекрытия из ж/б
многопустотных плит. Плиты перекрытия опираются на несущие стены на слое
цементного раствора М100. Отверстия для пропуска сантехнических труб
допускается пробивать по месту в плитах размером 150×150мм.
Отверстия должны попадать в пустоты плит, не задевая арматуры.
Сборные железобетонные перекрытия из
многопустотных плит толщиной 220мм., серия Б 1.041.1-1-2000. над подвалом. Швы
между плитами и стенами заделать легким бетоном В7,5(М100), для обеспечения и
создания жесткости конструкции и в целом здания.
3.4 Лестницы
Наружное крыльцо выполнено монолитное из бетона
класса С 10/12(В 12,5) F75.
Ограждение крыльца выполнено металлическое. Внутренняя лестница основного
назначения выполнена из металлических элементов по металлическим косоурам. В
качестве материалов для настила ступеней используется рифленый лист. Ограждения
внутренней лестницы выполнены металлической с деревянными поручнями. Все
элементы металлической лестницы ЛД-1 выполнить из стали. Лестница в подвал -
монолитная. Ограждение выполнено металлическое.
Расчёт лестницы
Высота этажа Нэт=2800 мм.
Уклон лестницы 1:2
Высота подступенка h=150мм
Определяем количество подступенков Нэт/h=11
Определяем количество проступей 11-1=11
Ширина проступи b = h*2 = 150*2 = 300 мм
Ширина лестничного марша принята 1.1м.
.5 Крыша
В здании запроектирована двухскатная крыша с
покрытием из металлочерепицы. Состав кровли следующий:
- Металлочерепица типа «Монтеррей»;
обрешетка из доски сечением 32х100мм., с шагом
350мм;
контробрешетка из бруса сечением 25×50мм;
подкровельная антиконденсатная пленка «Ютакон»;
стропильная нога сечением 100х200мм.
Состав чердачного перекрытия:
цементно-песчаная стяжка (цемент М-400, песок =
1:3);
гидроизоляция и пароизоляция Изоспан
ж/б перекрытие.
Для проветривания чердачного пространства
запроектированы 2 слуховых окна. Выход на крышу осуществляется с лестничной
клетки по лестнице-стремянке через люк размером 600×800мм.
Стропильные ноги выполнить из древесины 1-го
сорта, остальные деревянные изделия - из древесины 2-го сорта хвойных пород с
влажностью не более 20%. Все деревянные элементы должны быть обработаны
огнебиозащитным препаратом типа БАН. Элементы стропильной системы,
соприкасающиеся с поверхностями каменных конструкций, тщательно изолировать
двумя слоями рубероида марки РПП-300 ГОСТ 10923-93.
Стропильные ноги крепить скрутками из проволоки ∅4
S500 к ершам в кладке. Скрутки из проволоки окрасить кузбасслаком или другим
антикоррозийным составом.
Водоотвод запроектирован наружный
неорганизованный.
Кровельные работы необходимо выполнять в
соответствии с требованиями СНБ5.08.01-2000 «Кровли» и П1-03 «Проектирование и
устройство кровель» к СНБ 5.08.01-2000 «Кровли».
.6 Полы
Конструкции полов приняты в соответствии с
требованиями П1-03 к СНиП 2.03.13-88
«Проектирование полов» в зависимости от
назначения помещения и типа основания, состав полов приведен в таблице 3.6.1.
Таблица 3.6.1 - Экспликация полов
Конструкция
пола
|
Слои
пола
|
Применение
|
Функции
|
|
-
Покрытие - ламинат - 8мм; - Пенополиэтилен; -Самонивелирующаяся стяжка РСС
608.2 СТБ 1307 - 20мм; - Грунтовка НПМ 1СС №620 по СТБ 1263; - Стяжка из
цем.-песч. раствора М150 - 20 мм; - Плиты полистеролбетонные: ПТ ПБ-150-1500х1500х50
СТБ 1102-2005; - Пароизоляция - 1 слой Г-ПХ-БЭ-ПП/ПП-3,0 СТБ1107-98 -
Железобетонная пустотная плита - 220мм.
|
Гостиная,
жилые комнаты
|
Теплоизоляционная
|
- Покрытие
- плитка керамическая с рифленой поверхностью ГОСТ 6787-2001 на клеевой смеси
- 20мм; - Стяжка из цем.-песч. раствора М150 - 30 мм; - Плиты
полистеролбетонные: ПТ ПБ-150-1500х1500х50 СТБ 1102-2005; - Пароизоляция - 1
слой Г-ПХ-БЭ-ПП/ПП-3,0 СТБ1107-98 - Железобетонная пустотная плита - 220мм.
|
Кухня
|
Гидроизоляционная
теплоизоляционная и гигиеническая
|
|
- Покрытие
- плитка керамическая с рифленой поверхностью ГОСТ 6787-2001 на клеевой смеси
- 20мм; - Стяжка из цем.-песч. раствора М150 - 15 мм; - Гидроизоляция - 1 слой
Г-ПХ-БЭ-ПП/ПП-3,0 СТБ1107-98; - Стяжка из цем.-песч. раствора М150 - 15 мм; -
Плиты полистеролбетонные: ПТ ПБ-150-1500х1500х50 СТБ 1102-2005; -
Пароизоляция - 1 слой Г-ПХ-БЭ-ПП/ПП-3,0 СТБ1107-98 - Железобетонная пустотная
плита - 220мм.
|
Санузел
|
Гидроизоляционная
теплоизоляционная и гигиеническая
|
|
.7 Окна и двери
Окна и балконные двери запроектированы из
поливинилхлоридного профиля по СТБ 1108-98, двери запроектированы деревянные по
СТБ 1138-98.
Оконные блоки запроектированы с тройным
остеклением со стеклопакетом и стеклом снаружи, их устанавливают в проем строго
по проекту и крепят рамными дюбелями длиной 100-120мм с шагом 700мм. в
соответствии с требованиями ТКП 45-3.02-11-2005 «Заполнение оконных и дверных
проемов. Правила проектирования и устройства». Зазоры между оконными и дверными
блоками и стеной заполняют монтажной пеной (вспененный полиуретан).
Таблица 3.7.1 - Ведомость проемов
Позиция
|
Размер
проёма в кладке b×h, мм.
|
1
|
2
|
ОК1
|
1510×1510
|
ОК2
|
ОК3
|
1810×610
|
ОК4
|
1200×2610
|
ОК5
|
1100×2610
|
1
|
910×2070
|
2
|
910×2070
|
3
|
910×2070
|
4
|
1510×2070
|
5
|
910×2070
|
6
|
710×2070
|
.8 Наружная и внутренняя отделка
Наружная отделка - керамическая плитка. Цоколь
здания отделывается декоративной штукатуркой под «гравий».
Внутренняя отделка зависит от назначения комнат.
Потолки шпатлюются и покрываются водоэмульсионной краской. В жилых комнатах,
кабинете, холе стены оштукатуриваются с последующей оклейкой обоями. В общей
комнате стены после оштукатуривания окрашиваются акриловыми составами. В
санузлах, ванных комнатах стены облицовываются керамической плиткой на всю
высоту. В кухне-столовой стены облицовываются плиткой на высоту 1,5м. и по
фронтону оборудования, оставшаяся часть окрашивается акриловыми составами.
Стены тамбура - декоративная штукатурка с окрашиванием акриловыми составами.
4. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Жилая площадь Аж - 42,3 м2
Общая площадь квартиры Ао - 85,31 м2
Строительный объем Vстр
- 1297,16 м3
Площадь застройки Аз - 109,3 м2
Планировочный коэффициент К1 = Аж/Ао = 0,5
Объемный коэффициент К2 = Vстр/Аж
= 30,66
5. СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
строительство
двухэтажный дом
1. ТКП 45-2.04-43-2006 Строительная
теплотехника. Минстройархитектуры РБ 2007 г.
. СНиП 2.01.02-85 Противопожарные
нормы. М. Госстрой СССР 1991г. С.119-131
. Методические указания к курсовому
проекту №1 по курсу «Архитектура зданий и градостроительства». Новополоцк 1990
г. с. 4-27
. Методические указания по подбору
бетонных и ж/б конструкций заводского изготовления для выполнения курсовых и
дипломных проектов по курсу «Архитектура и градостроительство» для студентов
специальностей Т 19.01 Новополоцк. ПГУ 1991 г. с. 15-174
. Шерешевский И.А. «Конструирование
гражданских зданий».: 1981, Стройиздат. С. 98.
. «Архитектура гражданских и
промышленных зданий» К.К. Шевцов Стройиздат, 1981 г. с. 35-225
. «Конструкции гражданских зданий»
Т.Г. Маклакова Стройиздат, 1981г. с.56-134
. «Конструкции гражданских и
промышленных зданий» И.А. Шерешевский 1986г. с. 27-40
. Методические указания к курсовому
проекту №1 по курсу «Архитектура зданий и градостроительства» Г.И. Захаркина
2004г. с. 3-27
. Начертательная геометрия и
инженерная графика УМК для студ. строительных специальностей, ч.4, под ред.
Т.С. Маховой, 2010
11.
<#"805230.files/image008.gif">
ПБ
2 (3 шт.)
|
|
ПБ
3 (2 шт.)
|
|
ПБ
4 (1 шт.)
|
|
ПР
5 (1 шт.)
|
|
ПР
6 (2 шт.)
|
|
ПР
7 (1 шт.)
|
|
ПР
8 (2 шт.)
|
|
ПР
9 (4 шт.)
|
|
ПР
10 (1 шт.)
|
|
ПРИЛОЖЕНИЕ Б: СПЕЦИФИКАЦИЯ ПЕРЕМЫЧЕК
Таблица Б.1 - Спецификация перемычек
Поз.
|
Обозначение
|
Наименование
|
Кол.шт.
|
Масса,
ед. кг.
|
Прим.
|
1
|
Сер.
Б1.038.1-1 вып. 1
|
2ПБ
10-1
|
43
|
|
2
|
Сер.
Б1.038.1-1 вып. 1
|
2ПБ
13-1
|
8
|
54
|
|
3
|
СТБ
1332-2002
|
ПР
110.25-17
|
4
|
45
|
|
4
|
Сер.
Б1.038.1-1 вып. 1
|
2ПБ
19-3
|
2
|
81
|
|
5
|
Сер.
Б1.038.1-1 вып. 1
|
2ПБ
13-1
|
8
|
54
|
|
6
|
СТБ
1332-2002
|
ПР
100.25-15
|
4
|
41
|
|
7
|
СТБ
1332-2002
|
ПР
150.25-17
|
4
|
58
|
|
8
|
СТБ
1332-2002
|
2ПБ
13-1
|
8
|
54
|
|
9
|
СТБ
1332-2002
|
ПР
150.25-10
|
10
|
60
|
|
10
|
СТБ
1332-2002
|
ПР
200.25-4
|
2
|
77
|
|
ПРИЛОЖЕНИЕ В: СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ЗАПОЛНЕНИЯ
ПРОЁМОВ
Таблица В.1 - Спецификация элементов заполнения
проёмов
Поз.
|
Обозначение
|
Наименование
|
Кол-во,
шт.
|
Масса,
ед. кг
|
Прим.
|
Окна
|
ОК1
|
СТБ
1108-98
|
ОП3С
1510×1510 ССП
П/О
|
2
|
|
|
ОК2
|
СТБ
1108-98
|
ОП3С
1510×1210 ССП П/О
|
6
|
|
|
ОК3
|
СТБ
1108-98
|
ОП3С 610×610
ССП
П/О
|
2
|
|
|
ОК4
|
|
ОП3С
1500×2100 ССП
П/О
|
1
|
Двери
|
ДБ-1
|
СТБ
1108-98
|
БП3С
2300×700 ССП
П/О
|
1
|
|
|
1
|
СТБ
1138-98
|
ДНДГ
21-9
|
2
|
|
|
2
|
СТБ
1138-98
|
ДВ7ДГ
21-9 Ф
|
1
|
|
|
3
|
СТБ
1138-98
|
ДВ7ДГ
21-9 ФЛ
|
1
|
|
|
4
|
СТБ
1138-98
|
ДВ1ДЧ
21-15 Ф
|
1
|
|
|
5
|
СТБ
1138-98
|
ДВ1ДЧ
21-9 Ф
|
5
|
|
|
6
|
СТБ
1138-98
|
ДВ6ДЧ
21-7 Ф
|
3
|
|
|
ПРИЛОЖЕНИЕ Г: СПЕЦИФИКАЦИЯ СБОРНЫХ Ж/Б ИЗДЕЛИЙ
Таблица Г.1 − спецификация основных
сборных ж/б конструкций
Поз.
|
Обозначение
|
Наименование
|
Кол-во,
шт.
|
Масса,
ед. кг
|
Прим.
|
Элементы
фундаментов
|
1
|
Серия
Б1.016.1-1 вып. 1.98
|
ФБС
9.2.6
|
8
|
470
|
|
2
|
ГОСТ
13580-85
|
ФЛ
6.12-4
|
5
|
450
|
|
3
|
ГОСТ
13580-85
|
ФЛ
10.24-4
|
12
|
1380
|
|
4
|
ГОСТ
13580-85
|
ФЛ
10.15-4
|
2
|
800
|
|
5
|
ГОСТ
13580-85
|
ФЛ
6.24-4
|
3
|
980
|
|
6
|
ГОСТ
13580-85
|
ФЛ
9.12-4
|
1
|
550
|
|
7
|
ГОСТ
13580-85
|
3
|
650
|
|
Элементы
перекрытия
|
П1
|
Серия
Б1.041.1-1-2000 в. 3
|
ПК
48.15-10 Ат800
|
2
|
2250
|
|
ПЛ1
|
Серия
1.137.1-8 вып. 1
|
ПЛП
39.12
|
1
|
1580
|
|
1
|
СТБ
1989-2009
|
ПК
36-10-8
|
2
|
1250
|
|
2
|
СТБ
1989-2009
|
ПК
36-14-8
|
2
|
1580
|
|
3
|
СТБ
1989-2009
|
ПК
36-18-8.
|
8
|
2000
|
|
4
|
СТБ
1989-2009
|
ПК
28-10-8.
|
1
|
1050
|
|
5
|
СТБ
1989-2009
|
ПК
28-12-8.
|
2
|
875
|
|
