Строительство новой АМТСЭ на базе оборудования SI-2000
КУРСОВАЯ РАБОТА
Строительство новой АМТСЭ
на базе оборудования SI-2000
Введение
Широкое внедрение цифровой и вычислительной техники в системе
связи обусловило необходимость ориентации и подготовки студентов на
перспективную технику коммутации и управления, на внедрение достижений
микропроцессорной техники в системе коммутации. Данная работа закладывает
фундамент специальных знаний в области цифровой техники коммутации, управления,
распределения информации и сетей связи, в него включены наиболее важные,
основополагающие вопросы, которые образуют теоретические основы построения
цифровых систем коммутации и сетей связи с учетом новейших достижений науки и
техники.
В данной курсовой работе мы должны спроектировать электронную
телефонную станцию. Рассчитать входящую и исходящую нагрузку АТСЭ и ПСЭ.
Задание к курсовой работе
· Привести структуру сети в двух зонах шестизначной нумерации
ОАКТС, в каждой из которых располагается по две местных сети. Показать связи
между зонами обходные пути организовать с помощью двух УАК второго класса.
· Дать нумерацию абонентам местных сетей, приняв закрытую
систему нумерации. Выбрать коды местных сетей и коды зон шестизначной
нумерации.
· В соответствии с выбранной нумерацией написать
последовательность цифр, которую набирает абонент при осуществлении (местной,
внутризоновой, междугородней связи).
· Сделать обоснование выбора АТСЭ, привести основные
технические характеристики, выбранной АТСЭ. Привести структурную схему АТСЭ с
кратким описанием основных блоков и узлов.
· Определить число и емкость абонентских секций АТСЭ.
· Произвести расчет интенсивности телефонной нагрузки.
· Составить матрицу и схему распределения интенсивности
нагрузки.
· Сделать проверочный расчет общей средней нагрузки на одну
абонентскую линию и суммарного числа вызовов и сравнить их с допустимыми
значениями.
· Рассчитать требуемое число исходящих и входящих
соединительных линий ИКМ, связывающих АТС со всеми АТС сети, спецслужбами и
АМТС.
· Произвести расчет объема основного станционного оборудования.
1. Структура сети в двух зонах шестизначной
нумерации ОАКТС, в каждой из которых располагается по две местные сети
Построение структуры двух зоновой телефонной сети на
которой проектируется АМТСЭ SI-2000.
- в первой зоне - один ГТС, с емкостью103 тыс. ном. и СТС с
емкостью 33 тыс. номеров.
во второй зоне - один СТС объемом 4 тыс. номеров и ГТС с
емкостью 70 тыс. ном.
Зона I: Сеть ГТС представляет
собой 2 узловых района с узлом входящих сообщений, причем в первом районе 45
тыс. номеров (5 станции по 9000), а во втором районе - 58 тыс. номеров (5 стан
по 10000 и 1 стан 8000). Станции узловых районов соединены по принципу «каждая
с каждой», а для связи с АМТС предусматриваются УЗСЛ - узел заказных
соединительных линий и соединительные линии через УВСМ1 и УВСМ2.
Сеть СТС включает 3 - ЦС на 4 тыс. номеров, 6 УС каждый по 2
тыс. номеров и 12 ОС по 600 номеров, 1 ОС по 800 номеров, 1 ОС по 450 номеров,
1 ОС 550 номеров. Структура сети - радиально-узловая.
Зона II: Сеть СТС включает 1 - ЦС
на 2 тыс. и 5 - ОС по 400 номеров. Структура сети радиальная.
Сеть ГТС включает 7 станций по 10000 номеров.
. Структурная схема телефонной сети
Междугородняя связь осуществляется или по прямым линиям
соединяющим АМТС, или через узлы автоматической коммутации(УАК).

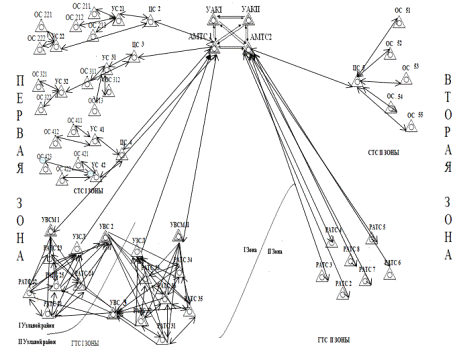

Рисунок 1 - Структурная схема 2-х зон
На рисунке:
ГТС - городская телефонная сеть;
СТС - сельская телефонная сеть;
АМТС - автоматическая междугородная станция;
ЦС, УС, ОС - центральная, узловая и оконечная станции СТС;
АТС - автоматическая телефонная станция;
УВС - узел входящей связи ГТС;
УАК 1 - узел автоматической коммутации первого класса;
УАК 2 - узел автоматической коммутации второго класса;
УЗСЛ - узел заказных соединительных линий;
УВСМ - узел входящих сообщений междугородний;
РАТС - районная автоматическая телефонная станция.
3. Даем нумерацию абонентам местных сетей, приняв
закрытую систему нумерации
Таблица 1. Нумерация первой зоны
нАТС
|
|
Емкость станции
|
Нумерация
|
Внутри3.код ab
|
Зон. код АВС
|
ГТС
|
УВС-2
|
45000
|
|
|
727
|
|
PATC-21
|
9000
|
210000-218999
|
21
|
|
|
PATC-22
|
9000
|
220000-228999
|
22
|
|
|
РАТС-23
|
9000
|
230000-238999
|
23
|
|
|
PATC-24
|
9000
|
240000-248999
|
24
|
|
|
PATC-25
|
9000
|
250000-258999
|
25
|
58000
|
|
|
727
|
|
РАТС-31
|
10000
|
310000-319999
|
31
|
|
|
РАТС-32
|
10000
|
320000-329999
|
32
|
|
|
РАТС-33
|
10000
|
330000-339999
|
33
|
|
|
РАТС-34
|
10000
|
340000-349999
|
34
|
|
|
РАТС-35
|
10000
|
350000-359999
|
35
|
|
|
РАТС-36
|
8000
|
360000-367999
|
36
|
|
СТС
|
ЦС-2
|
4000
|
20000-24999
|
2
|
727
|
|
УС-21
|
2000
|
25000-26999
|
21
|
|
|
ОС-211
|
600
|
27000-27599
|
211
|
|
|
ОС-212
|
600
|
27600-28199
|
212
|
|
|
ОС-213
|
800
|
28200-28999
|
213
|
|
|
УС-22
|
4000
|
29000-32999
|
22
|
|
|
ОС-221
|
600
|
33000-33599
|
221
|
|
|
ОС-222
|
600
|
33600-34199
|
222
|
|
|
ЦС-3
|
4000
|
34200-38199
|
3
|
|
|
УС-31
|
2000
|
38200-40199
|
31
|
|
|
ОС-311
|
600
|
311
|
|
|
ОС-312
|
450
|
40800-41249
|
312
|
|
|
ОС-313
|
600
|
41250-41849
|
313
|
|
|
УС-32
|
2000
|
41850-43849
|
32
|
|
|
ОС-321
|
600
|
43850-44449
|
321
|
|
|
ОС-322
|
600
|
44450-45049
|
322
|
|
|
ЦС-4
|
4000
|
45050-49049
|
4
|
|
|
УС-41
|
2000
|
49050-51049
|
41
|
|
|
ОС-411
|
600
|
51050-51649
|
411
|
|
|
ОС-412
|
600
|
51650-52249
|
412
|
|
|
УС-42
|
2000
|
52250-54249
|
42
|
|
|
ОС-421
|
600
|
52250-54849
|
421
|
|
|
ОС-422
|
550
|
54850-55399
|
422
|
|
|
ОС-423
|
600
|
55400-55999
|
423
|
|
Таблица 2. Нумерация второй зоны
Код АТС
|
|
Емкость станции
|
Нумерация
|
Внутризоновый код ab
|
Зоновый код АВС
|
СТС
|
ЦС-5
|
2000
|
3000-4999
|
5
|
727
|
|
ОС-51
|
400
|
5000-5399
|
51
|
|
|
ОС-52
|
5400-5799
|
52
|
|
|
ОС-53
|
400
|
5800-6199
|
53
|
|
|
ОС-54
|
400
|
6200-6599
|
54
|
|
|
ОС-55
|
400
|
6600-6999
|
55
|
|
ГТС
|
РАТС-2
|
10000
|
20000-29999
|
2
|
727
|
|
РАТС-3
|
10000
|
30000-39999
|
3
|
|
|
РАТС-4
|
10000
|
40000-49999
|
4
|
|
|
РАТС-5
|
10000
|
50000-59999
|
5
|
|
|
РАТС-6
|
10000
|
60000-69999
|
6
|
|
|
РАТС-7
|
10000
|
70000-79999
|
7
|
|
|
РАТС-9
|
10000
|
80000-89999
|
9
|
|
4. В соответствии с выбранной нумерацией напишем
последовательность цифр, которую набирает абонент при осуществлении (местной,
внутризоновой, междугородней связи)
В соответствии
с выбранной нумерацией напишем последовательность цифр, которую набирает
абонент при осуществлении:
а) местной
связи
вxixxxx - при 6-тизначной нумерации
xixxxx - при 5-тизначной нумерации
б) внутризоновой связи
-2-авxixxxx
в) междугородной связи
-АВС - ав-xixxxx
Например:
а) местная связь
Абонент 232425 звонит абоненту 262728
при 6-ти значной нумерации вxixxxx
Абонент 56575 звонит абоненту 58595
при 5-ти значной нумерации xixxxx
б) внутризоновая связь
Абонент 232425 ГТС 1-ой зоны звонит абоненту 55025 СТС этой
же зоны
-2-авxixxxx
-2-55-5025
в) междугородняя связь
Абонент 292145 ГТС 2-ой зоны звонит абоненту 55025 СТС 1-ой
зоны
-АВС - ав-xixxxx
-727-27-55025
где 8-индекс выхода на АМТС
ав - внутризоновый код
АВС - код зоны семизначной нумерации
. Обоснование выбора АТСЭ, основные технические
характеристики, выбранной АТСЭ. Структурную схема АТСЭ с кратким описанием
основных блоков и узлов
SI 2000 - цифровая коммутационная
система с интегрированными услугами. Имеющая широкий спектр перифирийных и
функциональных возможностей. Она относиться к поколению коммутационных систем типа ISDN. Система SI 2000 обеспечивает услуги
как для аналоговых, так и для ISDN - абонентов. Система может включаться в разные
сети, а именно:
в аналоговую, цифровую сеть, а также в цифровую сеть с функциями ISDN, причем сети могут быть
учережденческие, общего пользования или ведомственные.
На станциях SI 2000 для аналоговых
абонентов используется тип сигнализации ASS, также используется
сигнализация по выделенному каналу CAS: 2 - битовая, 1 - битовая линейная сигнализация в
сигнализации EUND, DUND. ОКС №7 - SSN7, сигнализация SIP для телефонии;
Механическая конструкция оборудования
Оборудование системы SI2000 размещается в стативах,
выполненных в соответствии со стандартом ETS 300 119. Разработаны два типа
стативов:
Таблица 3
|
«Стандартный» статив (мм)
|
«Малый» статив (мм)
|
Глубина шкафа
|
300
|
300
|
Ширина шкафа
|
600
|
600
|
Высота шкафа
|
2200
|
1200
|
Вес статива
|
2.4кН
|
1.3 кН
|
Существует также возможность поставки оборудования в
штативах, имеющих следующие масс габаритные характеристики:
Таблица 4
|
«Стандартный» статив (мм)
|
Глубина шкафа
|
410
|
Ширина шкафа
|
666
|
Высота шкафа
|
1900
|
Вес статива
|
2.5кН
|
В одном «стандартном» стативе могут быть размещены модуль MCA
и два модуля MLB (MLC), или четыре модуля MLB (MLC).
В одном «малом» стативе могут быть размещены два модуля MLB
(MLC) или модуль MLB (MLC) и система бесперебойного электропитания MPS-50 с
аккумуляторными батареями.

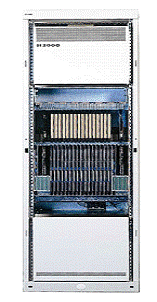

Внешний вид «стандартного» и «малого» стативов представлен на
рисунке 3.
Рисунок 3 - Внешний вид «стандартного» и «малого» стативов
Оборудование SI-2000 размещается в стативах шкафного типа, которые
имеют AN (Access Node - Узел доступа) 4 кассеты функциональных модулей и
кассету с вентиляторами. SN (Switch Node - Узел коммутации) состоит из 2-х половинок А и B которые представляют
собой основной и резервный коммутационный узел (ССА и IVA) а также плат TPC на 16 потоков 2Мбит/с и
кассету с вентиляторами.
Узел
доступа ANB предназначен для подключения аналоговых и ISDN-терминалов, УАТС типа ISDN, аналоговых УАТС,
базовых радиостанций (DECT), а также для подключения не отвечающих
стандарту ISDN аналоговых и цифровых терминалов (персональных компьютеров, модемов и т.д.). Узел ANB служит также
для преобразования аналоговых сигналов в цифровые типа CAS (аналого-цифровой
преобразователь), благодаря чему может использоваться как для подключения
аналоговых телефонных станций, так и для соединений с аналоговыми телефонными
станциями на ТфОП или на ведомственных телефонных сетях.
В сеть системы SI2000 узел доступа включается с использованием
внутреннего интерфейса V5/2i.
Линейный модуль MLB
Основой узла доступа ANB является цифровой линейный.
Модель MLB используется для подключения аналоговых абонентов, ISDN-терминалов, а также
сетевых соединительных линий. Цифровой линейный модуль выполняет функции сети доступа, а именно: детекцию
вызывов, вызов абонента и
измерения. Кроме того, он осуществляет
коммуникацию с узлом управления MN через центральный модуль MCA.
Секция цифрового линейного модуля состоит из механических
частей, задней соединительной платы и съемных блоков (PLB, CLB, SAx, SBx, TAA и TAB).
На задней плате имеется 24 монтажные позиции. Первые две из них
зарезервированны для съемного блока контроллера цифрового модуля CLB, а две вторые заняты съемным блоком PLB питания и генератора
вызывного тока. 20
остальных монтажных позиций предназначены для установки 20 периферийных съемных блоков. Все разъемы (за исключением разъема съемного блока CLB) идентичны, блоки могут
устанавливаться на своих позициях в секции системы в произвольной
последовательности. Съемные блоки CLB и PLB, а также периферийные съемные блоки SAA, SAC, SBA, SB, TAA и TAB являются стандартными и
имеют следующие габариты: ширина 247,85 мм и длина 380,0 мм.
Рисунок 4 -
