Введение
Сращивание
кабелей применяется:
·
При
постройке судна
·
При
ремонте или модернизации судна
·
В
случаях, предусмотренных технологическим процессом, например при блочной или
узловой технологии электромонтажных работ, когда выполняется сращивание кабеля
различных марок.
·
При
повреждении наружных защитных оболочек кабеля, когда требуется его ремонт и
сращивание и т.д.
Ремонт и
сращивание кабеля является особо ответственными операциями и выполняется
электромонтажниками высокой квалификации, которые прошли обучение,
производственную подготовку и получили удостоверение на право выполнения этих
работ.
1. Сращивание
кабелей
1.1 Вид
отремонтированного кабеля
Рис. 1. Разрез
места соединения кабеля
1-
шланговая
оболочка кабеля
2-
шланговая
резина ПШН-40
3-
металлическая
оболочка кабеля
4-
изоляционная
резина ПИ-35
5-
резиновая
изоляция жилы кабеля
7-
соединительная
муфта
А-конус на
шланговой оболочке
Б-конус на
изоляции жилы
1.2 Способы
и порядок сращивания
Сращивание
может осуществляться холодным или горячим способом. При этом выполняются
следующие операции:
·
разделка
концов кабеля и подготовка их к соединению. Разделка кабеля – технологический процесс,
после выполнения которого обеспечивается доступ к жилам токопроводящим и
экранным оплёткам кабеля.
Рис. 2. Разделка
кабелей перед сращиванием
1-
Медная
жила
2-
Резиновая
изоляция жилы
3-
Срез
наружной оболочки кабеля
4-
Металлическая
оплётка кабеля.
Соединение
жил выполняется методом холодной опрессовки в медных гильзах, но при аварийных
ремонтах, как исключение, допускается горячая пайка жил для кабелей сечением до
50 кв. мм. Соединение жил кабеля пайкой может выполняться методом скрутки или в
соединительной муфте. (рис. 3.)

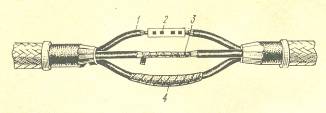

Рис. 3. Соединение
жил кабеля пайкой способом скрутки и в соединит муфте.
а) разделка
кабеля
б) стыкование
жил
в) скрутка
жил
г) соединение
кабеля пайкой в соединительной муфте
1-
металлическая
оплётка
3-
резиновая
изоляция жилы
4-
медная
жила кабеля
5-
бандаж
6-
прорезиненная
лента
7-
заделка
места среза оболочки
8-
муфта
медная разрезная
9-
жила
кабеля с напаянной муфтой.
·
восстановление
изоляции жил в месте соединения
·
восстановление
защитной оболочки кабелей в месте сращивания
·
ремонт
металлических оплёток.
1.3 Последовательность
сращивания
1.3.1 Рассмотрим
последовательность работ при холодном способе сращивания кабелей с применением
компаунда К115Н или К-150
(Компаунд –
полимер на основе термореактивных олигомеров или мономеров с добавками
пластификаторов, наполнителей, ускорителей отвердевания. В настоящее время
наиболее распространён эпоксидно-тиоколовый компаунд марки К-126, содержащий
эпоксидную смолу.)
На рисунке 4 изображено
сращивание кабелей.
Рис. 4. Сращивание
кабелей марок КНР, КНРП, КНРЭ, РШМ, НГРШМ
а) соединение
жил медной гильзой с опрессовкой
б) наложение
стеклосетки и бандажей
в) непрерывность
экранировки у кабелей марки КНРЭ
1-
наружная
муфта
3-
изоляция
жил
4-
бандаж
из ниток стеклосетки
5-
стеклосетка
6-
изоляционные
трубки
7-
медная
лужёная оплётка для соблюдения экранировки
8-
бандаж
9-
металлическая
оплётка кабеля.
После
разделки концов кабелей зачищают наружную поверхность жил. Оболочки кабелей
срезают на конус и зачищают. На оболочку одного из сращиваемых кабелей надевают
наружную полихлорвиниловую муфту с отверстиями для заливки компаунда и выхода
воздуха. На жилы одного из кабелей надевают медные гильзы, которые
опрессовывают с одной стороны тремя обжатиями. Затем на жилы кабелей надевают
полихлорвиниловые трубки, гильзы опрессовывают с другой стороны, сохраняя повив
жил в многожильном кабеле, и трубку сдвигают на соединительную гильзу.
На собранные
в пучок жилы кабеля накладывают общий бандаж около изоляционных трубок, чтобы
трубки не сдвигались при заливке компаунда. (Бандаж-пояс из ленты изоляционной,
стеклоленты, плетёнки кабельной, проволоки, ниток и т.п., накладываемый временно
или постоянно для уплотнения мест среза изоляции кабеля или жилы
токопроводящей, предотвращения повреждения изоляции при пайке экранных оплёток
или их распускания, для обеспечения контакта с оплётками и др.)
Обмотав пучок
жил двумя-тремя слоями стеклосетки и закрепив её нитками, сдвигают наружную
муфту на место соединения кабеля. Муфта закрепляется бандажами. Смотри рисунок
5. Бандаж1 плотно обжимается по кабелю, бандажи 3и5 не затягиваются. Муфты при
помощи шприц – насоса заполняются компаундом. После заполнения компаундом (из
под муфты начинает выступать компаунд) затягивается бандаж 3. Когда муфта
приобретает круглую форму, затягивается бандаж 5.
Рис. 5. Заполнение
наружной муфты компаундом.
1,3,5 – бандажи
2 - шприц-насос
4-наружная
муфта
6-сращиваемый
кабель.
1.3.2 Возможны
также ремонт и сращивание кабеля методом свободного обогрева с последующей
вулканизацией
Этот способ
применяют только при сращивании и ремонте кабелей типов КНР, РШМ (с резиновой
изоляцией жил и оболочкой), прокладываемых внутри судна. Выпускаемые
промышленностью вулканизаторы с электрообогревом и автоматическим поллержанием
режима вулканизации и времени обеспечивают по своей конструкции обжатие
резиновой оболочки под давлением, поэтому они могут применяться для
вулканизации резиновой оболочки и герметизированных кабелей марок КВДН, КРНГ.
Работы по сращиванию и вулканизации проводятся без перерывов до окончания
отдельных операций (опрессовка, вулканизация, пайка).
Для
вулканизации резиновой изоляции жил кабелей применяется резина марки ПИ-35, для
найритовой оболочки-ПШН-40, для резиновой оболочки негерметизированных кабелей
– ПШ-40, а для герметизированных кабелей необходимо применение специальных
марок резины в соответствии с технологическими инструкциями. Перед наложением
на кабель резина протирается авиационным бензином и просушивается. Вулканизация
жил кабелей осуществляется лишь после протирки соединительной муфты и участка
резиновой изоляции жилы, подлежащей вулканизации, ветошью, смоченной в
авиационном бензине. Место сращивания должно быть просушено. На рис. 6 показано
наложение резины на муфту.
1-
Участки
резины, зачищенные и промытые бензином
2-
Соединительная
муфта
3-
Первый
слой намотки резины
4-
Конус,
образовавшийся вследствие постепенного увеличения длины намотки изоляционной
резины.
Качество
вулканизации резины проверяется твердомером. Затем восстанавливается внешняя
оболочка кабеля.
