Полупроводниковый преобразователь
Полупроводниковый
преобразователь тепловой энергии окружающей среды в энергию постоянного
электрического тока.
Преобразователь представляет собой следующую принципиальную схему (см. рис.
1).

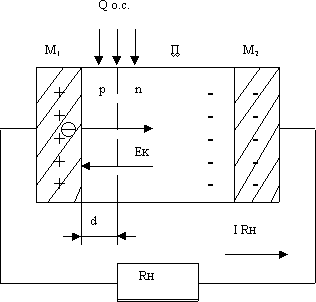

Рис.1. Принципиальная схема преобразователя.
где: П – кристалл полупроводника (кремний n-типа);
р-n – переход с контактным электрическим полем Ек;
М1 – металлический контакт с р-областью (алюминий);
М2 - металлический контакт с n-областью (алюминий);
d – глубина залегания р-n перехода (не более 10 мКм);
RH – сопротивление нагрузки внешней цепи.
Принцип работы преобразователя заключается в следующем.
Например, работа выхода электрона из полупроводника n-типа составляет 4,25
эВ, р-типа – 5,25 эВ, из алюминия – 4,25 эВ. Поэтому, контакт М2 с
полупроводником n-типа является оммическим и не влияет на работу
преобразователя, а контакт М1 с полупроводником р-типа является
инжектирующим.
Под действием сил теплового движения и в результате различия работ выхода,
электроны из металлического контакта М1 будут инжектироваться в р-область полупроводника. Часть
электронов рекомбинирует с дырками р-области кристалла, а остальная часть
электронов будет перебрасываться электрическим полем р-n перехода Ек в
n-область кристалла. При этом n-область полупроводникового кристалла и контакт
М2 будут заряжаться отрицательно, а контакт М1, из-за
ухода из него электронов, - положительно, что в итоге приведет к возникновению
разности электрических потенциалов между контактами М1 и М2.
Поток электронов из М1 в М2 будет иметь место до тех
пор, пока возрастающее электрическое поле между контактами не вызовет встречный
поток электронов из n-области в р-область кристалла из-за снижения
потенциального барьера р-n перехода. Когда эти токи электронов сравняются, в
изолированном кристалле установится электрическое и термодинамическое
равновесие. При этом между контактами М1 и М2 установится
разность потенциалов равная половине контактной разности потенциалов p-n
перехода (в данном случае – 0,55В), что означает наличие между ними Э.Д.С.
(холостого хода).
Если замкнуть контакты М1 и М2 внешним металлическим
проводником с сопротивлением RH, то электрическое и термодинамическое
равновесие полупроводникового кристалла нарушится и в цепи нагрузки потечет
электрический ток I RH. При этом p-n переход будет охлаждаться, т. к. энергия
электронов переходящих из р-области в n-область полупроводника будет увеличина
за счет внутренней (тепловой) энергии кристаллической решетки полупроводника.
Для поддержания в цепи нагрузки постоянного по величине тока к нему необходимо
подводить теплоту от окружающей среды – Qo.c.
Автор Зерний Анатолий Николаевич
