Проект 10-этажного жилого дома

Содержание

ВВЕДЕНИЕ

. Архитектурно-строительный раздел

1.1 Архитектурно-планировочное и объемное решение здания

.2 Конструктивное решение здания

.2.1 Наружные стены

.2.2 Внутренние стены

.2.3 Перегородки

.2.4 Перекрытия

.2.5 Фундаменты

.2.6 Крыша

.3 Наружная отделка здания

.4 Внутренняя отделка здания

.5 Инженерное обеспечение здания

.5.1 Теплоснабжение, канализация, горячее водоснабжение, пожаротушение, электроснабжение

.5.2 Вентиляция, газоснабжение

.5.3 Телефонизация

.5.4 Радиофикация

.5.6 Телевидение

.5.7 Пожарная сигнализация и системы оповещения о пожаре

.5.8 Диспетчеризация лифтов

.6 Мероприятия по охране окружающей среды

.7 Мероприятия по обеспечению жизнедеятельности маломобильных групп населения

.8 Генеральный план, организация рельефа и благоустройство участка

.8.1 Общая часть

.8.2 Генеральный план

.8.3 План организации рельефа

.8.4 Благоустройство участка

.9 Теплотехнический расчет ограждающих конструкций

.9.1 Теплотехнический расчет наружной стены

.9.2 Теплотехнический расчет покрытия

.9.3 Теплотехнический расчет перекрытия между подвалом и офисными помещениями

.10 Технико-экономические показатели проекта

2. Расчетно-конструктивный раздел

2.1 Расчет балконной плиты

.1.1 Общие данные

.1.2 Сбор нагрузок

.1.3 Расчет арматуры

.1.4 Прогиб консоли прямоугольного сечения при равномерной нагрузке

.1.5 Расчет прочности наклонных сечений

.1.6 Расчет по второй группе предельных состояний

.2 Расчет кирпичного простенка

3. Технологический раздел

(Технологическая карта на кладочно-монтажный процесс)

.1 Область применения техкарты

.2 Организация и технология выполнения работ

.3 Подбор крана

.4 Требования к качеству и приемке работ

.5 Технико-экономические показатели

.6 Безопасность при производстве монтажных работ

.7 Указания по технике безопасности

. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1.1 Характеристика условий строительства

.1.2 Природно-климатические условия строительства

.2 Описание методов выполнения основных строительно-монтажных работ с указаниями по технике безопасности

.2.1 Подготовительный и основной периоды

.2.2 Земляные работы

.2.3 Устройство фундаментов

.2.4 Монтаж здания

.2.5 Отделочные работы

.2.6 Перечень актов на скрытые работы

.2.7 Транспортные работы

.2.8 Указания по охране труда

.3 Описание сетевого графика

.4 Расчет численности персонала строительства

.5 Расчет потребности во временных зданиях и сооружениях

.6 Расчет потребности в ресурсах

.6.1 Расчет потребности в электроэнергии

.6.2 Расчет потребности в тепле

.6.3 Расчет потребности в воде

.6.4 Расчет потребности в транспортных средствах

.6.5 Расчет площадей складирования материалов

.7 Стройгенплан

.8 Технико-экономические показатели проекта

5. РАЗДЕЛ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ

5.1 Анализ опасных и вредных производственных факторов при организации земляных работ

.2 Меры по обеспечению безопасных и здоровых условий труда при организации земляных работ

.3 Расчет устойчивости крана

.4 Меры пожарной безопасности на стройплощадке

6. экологический раздел

. Экономический раздел

Заключение

Список используемых источников информации

ВВЕДЕНИЕ

Целью проектирования является разработка проекта 10ти этажного жилого дома планировочные решения которого соответствуют социальным нормам жилья.

В настоящее время жилищная проблема является наиболее острой на территории всей России, поэтому она включена в Федеральную программу. Решением данной проблемы является строительство многоэтажных жилых зданий. Таким образом, создание наряду с другими массовыми типами гражданских зданий рациональных типов жилых зданий, полностью отвечающих всему комплексу современных требований - важная задача современного строительства. Успешное решение этой задачи возможно только на основе глубокого и всестороннего изучения богатого отечественного и зарубежного опыта проектирования, строительства и эксплуатации жилых зданий, на основе широкого развития научно-исследовательских и экспериментально-проектных работ. В области проектирования и строительства жилых зданий в России и за рубежом ведутся значительные научные исследования, охватывающие разные стороны этой проблемы.

Земельный участок выделенный под проектируемый комплекс расположен в юго-восточной части г.Вологда и ограничен улицей Возрождения.

Планировочное решение квартала выполнено в соответствии с функциональным зонированием, определенным актом выбора земельных участков, прохождением инженерных сетей, расположением и максимальным сохранением зеленых насаждений.

Ориентация секций, ввиду сложившейся градостроительной ситуации - север-юг, при этом подъезды вынесены на северную сторону, однокомнатные квартиры - на юг, двух-трех комнатные квартиры имеют двухстороннюю ориентацию, с целью обеспечения нормируемой длительности инсоляции жилых помещений.

В работе запроектирован 10 этажный жилой дом на 2 секции.

Определены параметры благоустройства территории, конструктивные и архитектурно - планировочные мероприятия и решения по созданию благоприятной среды обитания жителей дома. Запроектированы мероприятия по доступности жилья для маломобильных групп населения. Определены основные параметры строительства (продолжительность, организация стройплощадки).

1. Архитектурно-строительный раздел



.1 Архитектурно-планировочное и объемное решение здания


Проект 10-этажного жилого дома разработан в соответствии с требованиями [1,2,10] и имеет следующий набор квартир:

однокомнатных 40 - общей площадью 38,1 м2, 40,4 м2, 42,1 м2;

двухкомнатных 20 - общей площадью 58,7 м2;

- трехкомнатных 20 - общей площадью 88,8 м2.

Планировочное решение выполнено с соблюдением требований инсоляции жилых помещений и обеспечивает требования противопожарных норм и эвакуацию людей в случае чрезвычайных ситуаций. Все квартиры имеют летние помещения, балконы или лоджии, а также кладовые помещения, и оборудованы инженерными системами для комфортного проживания. Размер кухонь принят не менее 9 квадратных метров. Высота этажа - 2,8 м. Количество подъездов - 1.

Все квартиры имеют двухстороннюю ориентацию и обеспечиваются выходами на балконы. Конструктивное решение жилого дома

Выходы из здания предусматриваются по двум лестничным клеткам, выходящим и расположенным в пространстве в котором размещаются две лифтовые шахты, затем через двойной тамбур и холл непосредственно наружу, со стороны дворового фасада здания. На первом этаже размещаются помещения колясочной, электрощитовой. В подвале размещаются помещения тепловой узел, водомерного узла, а также ряд помещений вспомогательного характера. Вход в квартиры осуществляется из коридора.



.2 Конструктивное решение здания


Здание запроектировано с кирпичными поперечными и продольными несущими стенами с применением типовых сборных конструкций.

Надежность здания в целом обеспечивается за счет выбора конструктивной и расчетной схемы, а также материалов и конструкций, обладающих необходимой прочностью, жесткостью, устойчивостью, исключающих возможность потери несущей способности  какого либо конструктивного элемента или их группы.

Таблица 1.1-Конструктивные решения

Наименование

Характеристика конструкций.

1

2

Конструктивная схема здания

Здание с продольными несущими стенами

Фундаменты

Свайные, с железобетонным ростверком

Наружные стены здания

Из кирпича керамического рядового, пустотелого, утолщенного, КУРПу (КУЛПу) 1,4НФ/150/1,4/50/ ГОСТ 530-2007 с облицовкой лицевым утолщенным силикатным кирпичом (марки СУЛ 150/15 ГОСТ 379-95) В качестве утеплителя плиты ПЕНОПЛЭКС СТЕНА по ТУ 5767-015-56925804-2011

Внутренние стены здания

Из кирпича силикатного рядового пористого одиннадцатипустотного СРП 150/15 ГОСТ 379-95 на цементном растворе М50 толщиной 380, 510 и 640 мм

Перекрытия

Сборные железобетонные по серии 1.141-1 вып.60, 64.

Перемычки

Модульные сборные железобетонные по сер.1.038.1-1.

Перегородки

Из блоков силикатных стеновых рядовых пористых толщиной 70мм с коэф. звукопоглощения К=47 Дб БССРП 249*498*70 по ТУ 5741-003-05306123-2002, ГОСТ 379-2015. В помещениях с мокрым режимом из керамического кирпича

Лестницы, площадки

Сборные железобетонные по сер.1.151.1-6. Сборные железобетонные по сер.1.152.1-8.

Плиты лоджий

Сборные железобетонные по сер.1.141.1 вып.60.

Ограждения лоджий

Армокирпичные, толщиной 120мм, высотой 1200мм

Шахты лифтов

Кирпичные

Кровля

Рулонная плоская из линокрома

Двери наружные, внутренние

по сер.1.136.5-19 по ГОСТ 6629-88

Окна

с тройным остеклением по ГОСТ 16289-86

Полы

Керамическая плитка, линолеум

Теплоизоляция

Керамзитовый гравий γ =600 кг/м (полы) в кровле - плиты «URSA» П 75 по ТУ 5763-002-00287697-97.

Антикоррозийная защита конструкций

Окраска металлических изделий лаком ПФ-170 по ГОСТ 15907-70* по грунтовке ГФ-021 по ГОСТ 25129-82*.

Наибольшая масса монтажного элемента (плита) - 3,050 т



.2.1 Наружные стены

Наружные стены толщиной 700 выполняются многослойными. Внутренняя верста из кирпича керамического рядового, пустотелого, утолщенного, размера 1,4НФ, марки по прочности М150, класса средней плотности 1,4, марки по морозостойкости F50: Кирпич КУРПу (КУЛПу) 1,4НФ/150/1,4/50/ГОСТ 530-2007. Внутренняя верста - облицовка лицевой силикатный утолщенный пустотелый кирпич (марки СУЛ 150/15) ГОСТ 379-95. В качестве утеплителя применяем плиты ПЕНОПЛЭКС СТЕНА по ТУ 5767-015-56925804-2011 толщиной 80 мм, уложенные между верстами и крепящиеся гибкими связями.

Данная конструкция стены является наиболее подходящим вариантом для качественного и недорогого жилья.

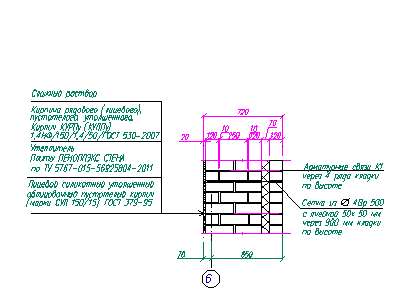

Рисунок 1.1 - Конструкция стены

В кладку стен заложить антисептированные деревянные пробки:

-    4 шт. по высоте оконных проёмов, размер 250×250×65 мм;

-    6 шт. по высоте дверных проёмов, размер 250×120×65 мм.

Под опорными участками элементов, передающих местные нагрузки на кладку (перемычки, прогоны) предусматривать слой раствора толщиной не более 15 мм, а под прогоны - опорные подушки.

Кладку стен машинного помещения вести из кирпича КП-О 175/ 25 по ГОСТ 530-95 на растворе марки 100. Теплоизоляционные плиты марки пенополистирол ПСБ-С-25ф ГОСТ 15588-86 толщиной 40мм стен машинного помещения крепить в 2 слоя толщиной по 20 мм в двух взаимно-перпендикулярных направлениях между маячными брусками сечением 60 × 50 мм. Для крепления маячных брусков в кладку стен заложить антисептированные пробки размером 250×120×65 мм с шагом 630 мм по вертикали и 1000 мм по горизонтали. Установка пробок по контуру утеплителя обязательна.

Кладка стен подвала выполняется из бетонных блоков по              ГОСТ 13579-78* марки В75 по прочности, марки F-50 по морозостойкости и марки W4 по водонепроницаемости на цементном растворе М100.

Толщина горизонтальных и вертикальных швов 20 мм.

Перемычки приняты сборные железобетонные по серии 1.038.1-1 выпуск 1, прогоны по серии 1.225-2, выпуск 11, опорные плиты - по серии 1.225-2 выпуск 11.



.2.2 Внутренние стены

Внутренние стены выполнены из камня силикатного рядового пористого марки СРП150/15 ГОСТ 379-2015 на цементном растворе М50 толщиной 380, 510 и 640 мм. В местах прохождения каналов в количестве 2 и более укладывать сетки из проволоки обыкновенной холоднотянутой 3Вр500 с ячейкой 50×50 мм через три ряда кладки. В трёх верхних рядах под перекрытием сетки укладывать в каждом ряду.



.2.3 Перегородки

Перегородки выполняются из блоков силикатных стеновых рядовых пористых толщиной 70мм с коэффициентом звукопоглощения К=47Дб БССРП 249×498×70 по ТУ 5741-003-05306123-2002, ГОСТ 379-2015 на цементном растворе М50 с армированием 2 d=6 А240 через 5 рядов кладки. Для связи кирпичных перегородок со стенами необходимо предусмотреть штрабы из кирпича или выпуски из арматуры 2 d=6 А240 длиной 500 мм. Кирпичные перегородки не доводить на 20-30 мм до несущих конструкций. Зазор заполнить упругим материалом. Все перегородки крепить к стенам, перекрытиям, а также между собой по деталям серии 2.230-1, вып.5.



.2.4 Перекрытия

Перекрытия выполнены из сборных железобетонных плит. Они придают сооружению пространственную жесткость, воспринимая все приходящиеся на них нагрузки, а также обеспечивают тепло- и звукоизоляцию помещений. Одновременно выполняют несущие и ограждающие функции. Все плиты имеют анкерные стальные связи между собой и с несущими стенами, для создания единого жесткого диска перекрытия.

В местах заведения продольной грани плиты на стену более чем на 250мм пробить пустоту на всю длину опирания; завести каркасы ( 2 шт. на пустоту ) продольная арматура - 5 Вр 500, поперечная - 5 Вр 500 с шагом 100 мм. После установки каркасов пустоту заполнить бетоном В 25.

В швах между кладкой и продольными гранями панелей, а также между торцами панелей и кладкой торцовых стен, проложить минераловатные пакеты, завернутые в полиэтиленовую пленку.

Выполнить анкеровку панелей перекрытия на наружных и внутренних стенах (между собой) согласно типовым деталям серии 2.140-1 в.1 для жилых зданий.

При невозможности использования серийных плит перекрытий устраиваются монолитные участки (толщина и несущая способность участка определяются расчетом ).

Для монолитных заделок используется бетон В15 и рабочая арматура класса А240 с шагом 150мм.



.2.5 Фундаменты

Фундаменты запроектированы свайные.

Условной отметке 0,000 уровня чистого пола первого этажа соответствует абсолютная отметка +128.400.

Уровень залегания грунтовых вод, по данным изысканий, на уровне 0.5-1 м ниже поверхности земли. По химическому составу подземные воды не являются агрессивной средой для бетона строительных конструкций, арматуры железобетонных конструкций и для металлических конструкций.

Отметка пола подвала -2.820.

Острия свай располагаются в слое полутвердого суглинка.

Грунт по степени морозной пучинистости относится к сильнопучинистым. При дополнительном увлажнении грунта степень морозной пучинистости увеличивается.

Нормативная глубина промерзания -1,5 м.

Кладку стен из бетонных блоков выполнять с обязательной перевязкой швов на цементном растворе М100. Толщина горизонтальных и вертикальных швов должна быть не более 20 мм.

Отдельные участки в наружных стенах и внутренних стенах, соприкасающихся с грунтом, заделывать бетоном В7.5. Участки внутренних стен не соприкасающихся с грунтом, выполняются из хорошо обожженного полнотелого керамического кирпича пластического прессования марки      К-0 100/35/ГОСТ 530-2007 на цементном растворе М100.

Кирпичная кладка входов в подвал и крылец, соприкасающихся с грунтом, выполняется из хорошо обожженного полнотелого кирпича пластического прессования с последующей затиркой снаружи и с обмазкой горячей битумной мастикой за 2 раза.

После монтажа коммуникаций все оставленные для них отверстия в наружных стенах заделываются бетоном класса В7.5 с обеспечением соответствующей герметизацией.

Для отвода поверхностных вод по периметру здания выполнить асфальтовую отмостку толщиной 30 мм, шириной 1000 мм по гравийно-песчаной подсыпке толщиной 100 мм и основанию из мятой жирной глины толщиной 150 мм.



.2.6 Крыша

Кровля запроектирована плоская из линокрома. В конструкции кровли предусмотрена стяжка из цементно-песчаного раствора М100, армированная сеткой из Ø 3 Вр500 с ячейкой 200×200 толщиной 50 мм. В качестве утеплителя чердачного покрытия приняты плиты Пенополистирол ПСБ-С-35 g=26 кг/м3 толщиной 160 мм, по теплотехническому расчету выполненному. Керамзитовый гравий по уклону, пролитый цементным молоком, минимальной толщиной 30 создает уклон кровли. В качестве гидроизоляции применяется 1 слой рубероида РПП-350 на горячей битумной мастике толщиной 5мм.

Водосток, внутренний организованный по водосточной трубе d=140 мм.



.3 Наружная отделка здания


Фасады проектируемого жилого дома облицованы лицевым силикатным пустотелым кирпичом желтого цвета. Фасады в уровне цокольного этажа штукатурятся с рустовкой и окрашиваются органо-силикатной краской.

Экраны ограждения лоджий - кирпичные, оштукатуриваются.

Столярные изделия окрашиваются масляной краской за 2 раза.

Металлические - элементы ограждения входных лестниц, пандуса, эвакуационные лестницы верхних этажей зачищаются, оштукатуриваются и покрываются кузбасслаком за 2 раза.



.4 Внутренняя отделка здания


Внутренняя отделка помещений выполнена в соответствии с нормами.

Потолки во всех помещениях, за исключением помещений в подвале, лестничных клеток и тамбуров входов, где предусматриваются известковая побелка потолков, отделываются улучшенной клеевой побелкой.

Стены в жилых комнатах, коридорах, прихожих и кладовых оклеиваются обоями на всю высоту помещений. В кухнях стены окрашиваются масляной краской светлых тонов на высоту 0,9 м от пола, остальная часть стен покрывается улучшенной клеевой побелкой. На кухнях над рабочей поверхностью мойки, стола, газовой плиты на высоту 0,6 метра стена облицовывается керамической плиткой.

В ванных комнатах и санузлах стены облицовываются керамической плиткой на высоту 1,5 метра, остальная часть стен покрываются улучшенной клеевой побелкой. В общих коридорах, на лестничной клетке, в вестибюле и тамбуре стены покрываются улучшенной клеевой побелкой пастельных тонов на высоту 2,35 метра, стены у пола на высоту 0,15 метра окрашиваются масляной краской в тон стен.

В помещениях подвала стены окрашиваются известковой побелкой.

Полы в жилых комнатах, прихожих, коридорах и кладовых комнатах запроектированы из линолеума на теплоизолирующей основе. В ванных комнатах и санузлах во всех квартирах полы выкладываются из керамической плитки с гладкой поверхностью. В тамбурах входов, на лестничных клетках полы выполняются из керамической плитки с шероховатой поверхностью, на балконах и лоджиях - цементная стяжка с железнением.

В электрощитовой запроектировано новое устройство сухого сборного основания полов. Устройство основания пола начинается с укладки на очищенное несущие основание паро-гидроизоляциионного слоя (полиэтиленовая пленка толщиной 200 мкм). По периметру помещения крепится кромочная лента, которая служит компенсационной прокладкой между краем сборочного основания и ограждающими конструкциями. Материал для демпферных прокладок - пенополистирол. Неровное несущие основание выравнивается при помощи сухой засыпки (песок керамзитовый ). Минимальная толщина выравнивающего слоя из сухой засыпки 20 мм. Для сохранения целостности спланированной поверхности засыпки укладка сборного основания пола ведется от дверного проема.

В тамбурах входов, на лестничных клетках полы выполняются из керамической плитки с шероховатой поверхностью, на балконах и лоджиях - цементная стяжка с железнением.

Заполнение оконных проемов осуществляется стеклопакетами 2-х камерными с тройным остеклением по ГОСТ 30674-99. Двери наружные деревянные устанавливаются по сер.1.136.5-19, блоки стальные ГОСТ 31173-2003. Двери внутренние деревянные - по ГОСТ 6629-88 .



.5 Инженерное обеспечение здания



.5.1 Теплоснабжение, канализация, горячее водоснабжение, пожаротушение, электроснабжение

Для подачи теплоносителя к потребителям тепла запроектирована наружная теплосеть. Для теплосети приняты трубы стальные электросварные диаметром 108 × 4.0 мм по [58]. Для понижения уровня грунтовых вод проектом предусматривается устройство дренажа.

Проект отопления разработан на расчетную температуру наружного воздуха -32 градусов С. Расчетные параметры теплоносителя системы отопления -95-70 градусов С. Система отопления жилой части здания однотрубная, тупиковая с П- образными стояками и смещенными замыкающими участками. Система отопления помещений цокольного этажа - двухтрубная горизонтальная. Проект предусматривает установку теплосчетчиков вводе в здание.

Источник водоснабжения - городской водопровод диаметром 150мм. Ввод выполняется из стальных труб диаметром 108 × 3.5мм по [58]. Установлены теплосчетчики на вводе в здание и поквартирно.

Сброс бытовых стоков предусмотрен в дворовую канализацию диаметром 150мм. Существующая канализация, попадающая под пятно застройки, выносится. Дворовая сеть канализации выполняется из асбестоцементных безнапорных труб диаметром 150мм.

Горячее водоснабжение запроектировано от водонагревательной установки, подключенной к тепловому узлу по параллельной схеме.

Потребный расход воды на наружное пожаротушение составляет 15 л/с. Наружное пожаротушение запроектировано от двух пожарных гидрантов - проектируемого и существующего. Внутреннее пожаротушение не предусматривается.

Питание сети предусмотрено двумя взаиморезервируемыми кабельными линиями. Наружное освещение внутридворовой площадки выполнено светильниками  ЖКУ 08-150-001, установленными на ж/б опорах.



.5.2 Вентиляция, газоснабжение

Система вентиляции дома запроектирована приточно-вытяжная с естественным побуждением и выбросом воздуха в теплый чердак с последующим его удалением через центральную вытяжную шахту, выведенную выше уровня кровли



.5.3 Телефонизация

Телефонизация жилого дома предусмотрена от телефонного шкафа ШРП - 1200, установленного в жилом доме № 2 по ГП. Ввод в дом предусмотрен двумя кабелями ТПП 50х2х0,5 и ТПП 30х2х0.5, по подвалу кабели прокладываются в ПВХ трубе под потолком. В этажных щитках на первых этажах, монтируются разветвительные телефонные муфты. Вертикальная прокладка кабеля ТПП - 10×2×0,5 выполняется в трубах ПВХ диаметром 50 мм до распределительных телефонных коробок типа КРТП - 10 с замком. Прокладка абонентского телефонного провода в квартиру выполняется по заявке квартиросъемщика в пластмассовой трубке диаметром 20 мм, предусмотренной при строительстве.



.5.4 Радиофикация

Сеть радиофикации монтируется при строительстве дома. Прокладка от трубостойки проводов внутридомовой сети производится в винипластовых трубах по чердаку до отверстия в перекрытии верхнего этажа, сообщающегося с вертикальной штрабой. Распределительная и абонентская сети выполняются соответственно проводами ПВЖ и ПТПЖ скрыто в винипластовых трубах в штрабах стен и под штукатуркой стен. Подключение проводов к радиорозеткам и ограничительным коробкам ведется шлейфом.



.5.6 Телевидение

Для приема телепередач на кровле устанавливается телеантенна. Монтаж телевизионной сети производится кабелем марки РК75-4-15, прокладываемым в винипластовой трубе по чердаку открыто и скрыто в штрабах стен через этажные щитки. На чердаке устанавливается телевизионный усилитель типа УТШК-2В-1,1, а в этажных щитках - распределительные коробки для подключения абонентских кабелей.

Ввод в квартиру абонентского кабеля производится по заявке жильцов после окончания строительства дома.



.5.7 Пожарная сигнализация и системы оповещения о пожаре

Согласно [4] помещения квартир (кроме ванных комнат и санузлов) должны быть оборудованы автономными оптико-электронными дымовыми пожарными извещателями типа ИПД 3.4 по 1 на помещение. Извещатели устанавливаются на потолок или на стену на расстоянии не ниже 0,3 м от потолка.

В соответствии с [25] в жилом доме секционного типа высотой 10 этажей предусматривается СОУЭ 1 типа.

Автоматическая пожарная сигнализация и система оповещения о пожаре, имеющая в составе дымовые, ручные и звуковые оповещатели, предназначена для обнаружения и предупреждения о пожаре на ранней стадии возгорания, а также выдаче сигналов о состоянии системы.

Контрольно-приемный прибор пожарной сигнализации устанавливается в электрощитовой.

Приемно-контрольный прибор устанавливается в помещении с нормальными условиями среды на стене с нулевым пределом распространения огня. Высота установки прибора 0,8÷1,8 м от пола.

Автоматическая пожарная сигнализация является потребителем 1 категории и ее электропитание осуществляется от сети переменного тока 220В (гр.27э). При отключении сетевого напряжения система автоматически переходит на резервное питание от аккумулятора «АКБ-7», обеспечивающего работу прибора и извещателей до 24 часов в дежурном режиме и до 3 часов в режиме тревоги.

Проектом предусмотрена установка автоматических дымовых пожарных извещателей типа ИПД-М в электрощитовой. Площадь, защищаемая одним извещателем, принята не более 85 м2, но не менее 2 извещателей в помещении. В один луч включено не более 2 извещателей.

Ручные пожарные извещатели типа ИПР-3СУ устанавливаются на высоте 1,5 м у выхода на лестничную клетку и на 1 этаже у выхода из подъезда.

Звуковые оповещатели «Бия-С» устанавливаются на основной лестничной площадке через этаж на высоте не менее 2,3 м от уровня пола, но расстояние от потолка до оповещателя должно быть не менее 150 м.

Все извещатели включаются в цепь прибора последовательно с помощью ответвительных коробок типа КРН 4/1. Подключение выполняется кабелем марки КСПВ-2×0,5. Сращивание и ответвление проводки выполняется только в коробках методом пайки.

Вертикальную разводку сетей системы оповещения выполнить в трубе совместно с сетью радиотрансляции, разводка по этажным площадкам выполняется в гибкой гофрированной трубке.

При срабатывании одного из извещателей в шлейфе, автоматически включается шлейф звуковых оповещателей.

Так как приборы контрольно-приемные установлены в помещениях без персонала, электрощитовые оборудуются охранной и пожарной сигнализацией.

Светозвуковой оповещатель «Маяк» устанавливается на фасаде здания (между рамами) и подключается к прибору проводом марки ТРП-2×0,5, прокладываемым по стене в гофрированной трубке на скобках.



.5.8 Диспетчеризация лифтов

Диспетчеризация лифтов жилого дома предусмотрена от диспетчерского пункта, расположенного в жилом доме №1 по г/п.



.6 Мероприятия по охране окружающей среды


Проектом предусмотрены следующие мероприятия по охране окружающей среды:

Применение плодородного слоя растительной земли для восстановления свободных от застройки и дорожных покрытий участков, подлежащих озеленению.

План организации рельефа учитывает сложившиеся особенности участка проектирования, увязан с прилегающими территориями. Отвод поверхностных вод с проектируемой территории обеспечивается по лоткам проездов и тротуаров.

Сбор твердых бытовых отходов предусмотрен в мусоросборные контейнеры, установленные на специализированной хозяйственной площадке. Вывоз отходов должен осуществляться спецавтотранспортом в соответствии с договором на вывоз ТБО, который должен быть заключен со специализированной службой ЖКХ.

Утилизация отработанных ламп (из нежилых помещений цокольного этажа ) должна производиться по мере накопления в соответствии с договором со специализированной организацией.

Предусмотрена посадка экологически устойчивых пород кустарников, устройство газонов на свободной от застройки и покрытий территории.

1.7 Мероприятия по обеспечению жизнедеятельности маломобильных групп населения


Проект выполнен в соответствии со [11]. При проектировании территории вокруг жилого дома на путях передвижения маломобильных групп населения обеспечена доступность и безопасность этих путей. Поверхность покрытий этих путей - твердая. Проезды соединяются с тротуарами пандусом.

Проектом предусмотрено наружное освещение входов и дворовой территории. Проектируемое здание размещено в жилой застройке. Продольный уклон пешеходных дорожек и тротуаров не превышает 5%, поперечный - 2%.

При благоустройстве территории для инвалидов предусмотрены стоянки для автотранспорта. Отсутствие порогов и достаточная ширина входов обеспечивает беспрепятственное передвижение маломобильных групп населения.



.8 Генеральный план, организация рельефа и благоустройство участка



.8.1 Общая часть

Площадка для строительства жилого комплекса со встроенно-пристроенными предприятиями общественного назначения расположена на участке, ограниченном улицей Возрождения г. Вологды. В настоящее время площадка свободна от застройки. Комплект рабочих чертежей выполнен на основе эскизного проекта, рассмотренного и согласованного главным архитектором г.Вологды, с учетом требований АПЗ при соблюдении строительных норм и правил.

Строительство на выделенном участке школ, детских садов не планируется, поскольку на близлежащих территориях, в нормируемых радиусах доступности расположены ряд детских садов и школ, а также объектов культурно-бытового обслуживания. В нескольких проектируемых секциях, на первых этажах планируется размещение объектов по обслуживанию жителей домов и прилегающих районов (парикмахерские, офисные помещения, магазины торговой площадью до 150 м2).

Квартал проектируемой застройки обеспечен всеми необходимыми инженерными сетями.

Предложенное решение отвечает необходимым нормативным требованиям по проживанию и условиям жизнедеятельности и безопасности населения.



.8.2 Генеральный план

Первая очередь строительства жилого дома была предусмотрена из 2-х блок-секций этажностью 10 этажей. Вторая очередь строительства жилого дома состоит из 3-х блок-секций этажностью 8÷10 этажей. Между очередями запроектирован сквозной проход.

Здания жилого комплекса располагаются с соблюдением санитарных и противопожарных разрывов. Подъезды к зданиям и проезды во дворы предусмотрены с улицы Возрождения. В виду соблюдения охранной зоны газопровода, проходящего через участок, проезды к жилым домам № 3,4,5 по ГП - тупиковые, с разворотными площадками. Круговой проезд пожарного автотранспорта для данных зданий осуществляется по тротуарам, укрепленным для этой цели.

Разбивка проектируемых зданий выполнена линейными размерами к створам стен существующих капитальных зданий по ул. Возрождения.

Посадка зданий выполнена с учетом охранной зоны газопровода (по 7 м в каждую сторону).



.8.3 План организации рельефа

Вертикальная планировка участка выполнена методом проектных горизонталей с сечением рельефа 0,1 м при соблюдении следующих условий:

-    обеспечена высотная взаимосвязь с прилегающими тротуарами и проездами по улице Возрождения;

-    соблюдены нормативно допустимые уклоны территории, что обеспечивает отвод поверхностных и талых вод со спланированной поверхности со скоростями, исключающими возможность эрозии почвы, в лотки проездов и далее в дождеприемные колодцы существующей ливневой канализации по ул. Возрождения;

-    максимально сокращены объемы земляных работ, вытесненный грунт используется на площадке строительства.

Отметки пола 1-х этажей (0,000) назначены с учетом существующего рельефа, высотной посадки существующих зданий по ул. Возрождения и возможности подключения канализации к существующим сетям. Отметке ±0,000 чистого пола 1-го этажа в жилом доме № 3 и в пристраиваемых блок-секциях соответствуют абсолютные отметки 129,650 и 130,250 м.



.8.4 Благоустройство участка

Комплекс мероприятий по благоустройству территории проектируемого дома направлен на создание комфортных условий проживания населения, отвечающих утвержденным нормативам, и включает в себя следующие виды работ:

-    устройство проездов и тротуаров с асфальтобетонным покрытием и установкой бортового камня;

-    озеленение всех свободных от застройки покрытий, площадок участков путем посадки деревьев, кустарника, устройства газона с последующим засевом его травосмесью из расчета 200 кг/га;

-    устройство необходимых площадок внешнего благоустройства различного назначения с установкой на них малых архитектурных форм.

Хозяйственные площадки для сушки белья и чистки ковров имеют гравийно-песчаное покрытие и обеспечены необходимыми элементами малых форм, согласно альбома 310-5-4.

Расчет количества мусороконтейнеров

Количество мусороконтейнеров рассчитываем согласно [6, 27]:

количество квартир -80;

количество проживающих - 80×3 =240человек;

годовые накопления в жилом доме составляют 240×0,9 =216 м3;

среднесуточное накопление в жилом доме:

: 365 = 0,59 м3×1,2 = 0.7;

годовой смет с твердых покрытий улицы составляет:

1525,8×0,8 = 1220,64 м3

суточные накопления:

,64 : 365 = 3,34 м3 : 6 = 0,6 м3;

Общий объем вывозимого мусора: 0.7 + 0,6 + (0.7×0,05) = 1,34 м3 (где 0,05 - 5 % - крупногабаритные бытовые отходы).

Таким образом, необходимое количество контейнеров составляет:

,34 м3 : 0,75 м3 = 1.8 ≈ 2 шт.

Количество контейнеров определено с условием ежедневного вывоза мусора на свалку организацией, имеющей соответствующую лицензию и договор на вывоз. Мусороконтейнеры устанавливаются на бетонное основание. Ограждение площадки предусматривается из кирпича высотой 1,8 м.

Покрытие детских площадок и площадок для отдыха - гравийно-песчаное. Пешеходные дорожки между площадками выполняются из асфальтобетона. Детские площадки обеспечены малыми формами: качелями, скамьями, горками, песочницами, теневыми зонтами.

При озеленении территории предусматривается высаживание деревьев рябины и ясеня; кустов сирени, смородины и боярышника. Все выше перечисленные площадки размещаются согласно норм [6].

Недостающая площадь по физкультурной площадке компенсируется за счет общего физкультурного комплекса, который находится деревни Охмыльцева на границе с участком застройки. Все нарушенные газоны, покрытия дорог и тротуаров восстанавливаются.

Расчет площадок производится по удельным размерам, приведенным [6].

Cстроительства жилого дома (80 кв).

Коэффициент семейственности - 3.

Количество жителей: 80×3=240 чел.

Дополнительному заданию на проектирование разработан проект озеленения и благоустройства территории с устройством площадок для отдыха взрослых и детей.

. Площадка для игр детей дошкольного и младшего школьного возраста.

Удельный размер - 0,7 м²/чел.

×0,7=168 м² .

. Площадка для отдыха взрослого населения.

Удельный показатель - 0,1 м²/чел.

×0,1=24 м² .

. Площадка для занятий физкультурой.

Удельный размер площадки 2 м²/чел.

×2=480 м² .

. Площадка для хозяйственных целей и выгула собак.

Удельный показатель - 0,3 м²/чел.

×0,3=72 м².

. Площадь озеленения.

чел. × 6 м²/чел =1440 м².

Расчет автостоянок.

Количество квартир -80.

Коэффициент семейственности - 3.

Площадь одной стоянки 2,5×5,5=13,75 м².

Согласно [6], удельный размер площадок составляет 0,8м²/чел.

×3×0,8:13,75 » 14 машиномест.

.9 Теплотехнический расчет ограждающих конструкций

.9.1 Теплотехнический расчет наружной стены

Исходные данные:

Район строительства: г. Вологда.

Параметры воздуха:

-    внутренняя температура tвн = 20 0С;

-    расчетная зимняя температура tн=-32 0С.

Определяем требуемое сопротивление теплопередаче. Требуемое сопротивление теплопередаче из условия энергосбережения.

Градусо - сутки отопительного периода:

ГСОП=(tвн-tот.пер.)×zот.пер.,                                                                        (2.1)

ГСОП=(20+4.1)×231=5567,10С сут.           →

а) Требуемое сопротивление Rreqтр исходя из условий энергосбережения

Rreq = 0,00035·5567,1+ 1,4 =3,35 м2·/Вт                               (2.2)

б) Требуемое сопротивление Rreqтр исходя из санитарно-гигиенических (комфортных) условий:

R м2·/Вт,

Из полученных значений выбираем наибольшее расчетное сопротивление конструкции, т.е.

Rreqтр = R0 = 3,43 м2·/Вт,

Определяем фактическое сопротивление теплопередаче. Сопротивление теплопередаче многослойной конструкции определяем по               формуле:

0=1/aв+Rк+1/aн,                                                                                       (1.3)

1слой - Наружная верста - силикатный облицовочный кирпич толщиной 120 мм, l=0,81 Вт/мо С;

2 слой - пенополистирольные плиты марки ПЕНОПЛЭКС СТЕНА® производятся по ТУ 5767-015-56925804-2011 плотностью 16-25 кг/м3 (Х мм, l=0,03 Вт/моС) .

3 слой - кирпича рядового (лицевого), пустотелого, утолщенного КУРПу (КУЛПу) 1,4НФ/150/1,4/50/ГОСТ 530-2007; толщиной 510 мм, l=0,64 Вт/мо С;

слой - штукатурка из сложного раствора 20 мм; l=0,87 Вт/мо С;

По расчету толщина утеплителя Х= 67 мм ~80 мм.

Следовательно, толщина стены 730 мм.

0=3,51 (м2С/Вт) > R0тр=3,35 (м2С)/Вт.

условие выполняется.



.9.2 Теплотехнический расчет покрытия

Исходные данные:

-    Материал покрытия - железобетонная плита с многослойным гидротеплоизоляционным ковром;

-    Район строительства - г. Вологда.

Параметры для расчета:

-    Температура внутри помещения tint= + 20BС;

-    Температура наружная text=-32BС;

-    Относительная влажность 55 %.

Требуемое сопротивление теплопередаче:

Требуемое сопротивление теплопередаче из условия энергосбережения.

Градусо-сутки отопительного периода:

ГСОП=(20+4.1) × 231=5567,10С сут.         →

а) Rreqтр исходя из условий энергосбережения

Rreq = 0,0005·5567,1+ 2,2= 4,98 м2·/Вт

б) Rreqтр исходя из санитарно-гигиенических (комфортных) условий:

R м2·/Вт, из полученных значений выбираем наибольшее, т.е.

Rreqтр = R0 = 4,98 м2·/Вт,

Конструкция покрытия:

слой - гидроизоляционный ковёр линокром 2 слоя l1= 0,17 Вт/м оС;

слой - цементно-песчаная стяжка толщиной 50 мм l1= 0,93 Вт/м оС;

слой - утеплитель ПСБ-С-35 ГОСТ 15588-86* плотностью 26-27 кг/м3 х мм l1= 0,038 Вт/м оС;

слой - гравий керамзитовый толщиной 30 мм l1= 0,19 Вт/м оС;

слой - гидроизоляция 1 слой рубероида РПП-350 на горячей битумной мастике 5 мм 0,17 Вт/м оС;

слой - железобетонная плита толщиной 220 мм, l1= 2,04 Вт/м оС;

Фактическое сопротивление теплопередаче:

По расчету толщина утеплителя Х= 17,4см ~18 см;

Следовательно толщина перекрытия 405 мм.0= 5,144 м2 оС/Вт > R0тр = 4,98 м2 оС /Вт.

условие выполняется.

1.9.3 Теплотехнический расчет перекрытия между подвалом и офисными помещениями

Градусо-сутки отопительного периода:

ГСОП=(18+4.1) × 231=51050С сут.            →

а) Требуемое сопротивление Rreqтр исходя из условий энергосбережения

Rreq = 0,00045·5105,1+ 1,9 = 4,20 м2·/Вт

б) Требуемое сопротивление Rreqтр исходя из санитарно-гигиенических (комфортных) условий:

R м2·/Вт,

Из полученных значений выбираем наибольшее, т.е. расчетное сопротивление конструкции Rreqтр = R0 = 4,20 м2·/Вт,

Перекрытие состоит из следующих слоев:

-    цементно-песчаная стяжка (30мм, l=0,93Вт/моС)

-    гидроизоляция гидроизол (2 мм, l=0,17Вт/моС)

-    утеплитель ПСБ-С-50 ГОСТ 15588-86* плотностью 35-37 кг/м3 (Х мм, l=0,038 Вт/моС)

-    железобетонная плита перекрытия (220мм, l=2,04 Вт/моС)

По расчету толщина утеплителя Х= 14,6см ~15 см;

Следовательно толщина перекрытия 337 мм.

.10 Технико-экономические показатели проекта



Таблица 1.2-ТЭП проекта

Наименование

Ед. изм.

Показатель

Количество этажей

этаж

10

Высота этажа

м

2.8

Количество квартир

квартира

80

в том числе:    однокомнатных

квартира

40

              двухкомнатных

квартира

20

              трехкомнатных

квартира

20

Общая площадь:

м2

8200

Общий строительный объем здания

м3

16489.15

в том числе:    выше 0.000

м3

15134.17

            :  ниже 0.000

 м3

1354.98

Площадь застройки

м2

670




2. Расчетно-конструктивный раздел

.1 Расчет балконной плиты

.1.1 Общие данные

Бетон класса В25

-    осевое сжатие Rb= 14,5 МПа (таблица 13 [14]);

-    осевое растяжение Rbt= 1,05 МПа (таблица 13 [14]);

-    расчетное сопротивление арматуры растяжению Rs = 365 МПа (таблица 19*, 20*, 22*, 23* [15]).

Арматура A400 диаметром 14 мм, шаг 100 мм.

Размер плиты 4,12×2,19 мм с закруглением плиты.

Толщина плиты 150 мм.

.1.2 Сбор нагрузок

Таблица 2.1 - Сбор нагрузки на 1 м2 балконной плиты, Н/м2

 Конструкция, толщина. плотность

Нормативная

Коэффициент надежности

Расчетная


γf

q

1

2

3

4

Постоянная:




Цем.-песчаная стяжка ρ=1800 кг/м3 0,05 ×1800

900

1,3

1170

1 слой линокрома  600×0,005

30

1,2

36

Собственный вес плиты покрытия ρ=2500 кг/м3 0,12 × 2500

3000

1,1

3300

Всего

3930


4506

Временная

Кратковременная -на плиту покрытия

1500

1,2

1800

-снеговая Sn=S×µ=2400×0,7×1×1=168

1680

1,4

2350

Всего

3180


4150

Итого

7110


8658


.1.3 Расчет арматуры

Определяем максимальный момент и поперечную силу, действующий в полке сечения:

,                                                       (2.1)

где ,                                                                   (2.2)

здесь  - минимальная ширина площадки опирания (=0,40м).

.

.

,                                                       (2.3)

.

Определение требуемой площади арматуры Аs в полке проводится как для прямоугольного сечения:

Коэффициент определяется:

                                      (2.4)

где                - коэффициент условий работы;  ;

b - ширина участка; b=1м;

Rb - расчетное сопротивление бетона В25 на сжатие; Rb =14,5 МПа;

hо - высота рабочей зоны,

,                                                         (2.5)

здесь а - толщина защитного слоя (а=0,15 мм) (п. 5,5 [6]),

.

Определяем коэффициенты ξ = 0,27 и η=0,865. В дальнейшем с целью определения вида разрушения в сечении производим сравнение относительной граничной высоты сжатой зоны сечения  с фактической ξ.

 .

Условие выполняется разрушение бетона произойдет по растянутой зоне бетона.

Подбираем площадь рабочей арматуры:

,                                      (2.6)

где   Rs=355 МПа-расчетное сопротивление арматуры растяжению (А400),

Принимаем 10 стержней диаметром 14 мм, A400, As=15,39 см2 с шагом 100 мм. As, факт = 15,39см2 > 13,7 см2.

Условие прочности выполняется.

Монтажную арматуру принимаем конструктивно из условия свариваемости диаметра 5 В500 с шагом 100 мм.

Маркируем сетку С1: .

Установка поперечной арматуры не требуется, в связи с незначительной толщиной полки менее 150 мм.

.1.4 Прогиб консоли прямоугольного сечения при равномерно-распределеннной нагрузке

Длина элемента или расстояние между точками закрепления = 4190 см = 4190 / 100 = 4,19 м;

Предельный прогиб:

Величина обратная к предельному значению относительного прогиба 1/[f/L] kf = 0,093.

Высота сечения h = 15 см = 15 / 100 = 0,15 м.

Ширина прямоугольного сечения b = 100 см = 100 / 100 = 1 м;

Толщина защитного слоя:

Расстояние от равнодействующей усилий в арматуре S до грани сечения = 3,5см = 3,5 / 100 = 0,035 м.

Площадь наиболее растянутой продольной арматуры: (Стержневая арматура, диаметром 14 мм; 10 шт.):

Площадь растянутой арматуры As = 15,4 см2 = 15,4 / 10000 = 0,00154 м2;

.1.5 Расчет прочности наклонных сечений

Из конструктивных соображений шаг поперечной арматуры принимаем на приопорном участке с шагом 100 мм , в середине пролета 100 мм.

Несущая способность поперечной арматуры

,          кН/м,                                     (2.7)

где =270МПа - расчетное сопротивление растяжению поперечной  арматуры (В500);

- площадь поперечного стержня Ø6 мм;

n - количество каркасов в одном ребре;

S - шаг стержней на приопорном участке;

.

Находим длину проекции наклонной трещины:

 , м,                           (2.8)

где - коэффициент, зависящий от вида бетона;

φn=0 - коэффициент, учитывающий наличие силы предварительного обжатия в преднапряженных конструкциях, монолитные участки выполняются без предварительного натяжения арматуры;

φf=0 - коэффициент, учитывающий форму сечения, в монолитных участках не учитывается;

.

Определим долю поперечной силы , приходящей на бетон, при этом  ; то принимаем .

,                                   (2.9)

.

Т.к. полученный результат отрицательный, то можно предположить, что принятого поперечного армирования достаточно для восприятия поперечной силы от действующей нагрузки.

.1.6 Расчет по второй группе предельных состояний

Нормативное значение сопротивления бетона осевому сжатию для предельных состояний первой группы принимается Rbn = 18,5 МПа.

Нормативное значение сопротивления бетона осевому растяжению для предельных состояний первой группы принимается Rbtn = 1,55 МПа.

Расчетное сопротивление бетона

Группа предельных состояний - вторая.

При второй группе предельных состояний

Расчетное значение сопротивления бетона осевому сжатию для предельных состояний второй группы: Rb, ser = Rbn =18,5 МПа .

Расчетное значение сопротивления бетона осевому растяжению для предельных состояний второй группы: Rbt, ser = Rbtn =1,55 МПа .

Значение модуля упругости арматуры

Модуль упругости арматуры: Es=200000 МПа.

Прогиб изгибаемых элементов постоянного сечения при равномерно-распределенной нагрузке

Расчетная схема - консоль.

Коэффициент, зависящий от расчетной схемы элемента и вида нагрузки: S=0,25.

Проверяем условие образования трещин:

,                                                 (2.10)

, кН/м,                                                        (2.11)

где постоянная и временная длительная нормативная равномерно-распределенная нагрузка

                                                               (2.12)

Момент образования трещин равен:

, кН×м ,                           (2.13)

где   Mrp=0 - в монолитных участках без предварительного натяжения отсутствует.

Для определения пластического момента сопротивления сечения  находим:

,                                       (2.14)

.

 , м2 ,                                        (2.15)

Сжатая арматура - отсутствует.

Площадь сжатой арматуры: 's=0 м2.

Расстояние от равнодействующей усилий в арматуре S' до грани сечения: '=0 м.

Рабочая высота сечения:

ho = h-a=0,15-0,035 = 0,115 м.'o = h-a'=0,15-0 = 0,15 м.

Площадь сечения: A = b h=1 · 0,115 = 0,115 м2.

Сечение - прямоугольное.

                                     (2.16)

где начальный модуль упругости принимается Eb = 34500 МПа.

Элемент - изгибаемый.


  , м3,                           (2.17)

где  .

.

,                                                 (2.18)


 , м4 ,                             (2.119)

где                                                   (2.28)

.

,                           (2.20)

.

.

 м3,                                          (2.21)

3.

 м3,                                        (2.22)

м3.

Момент трещинообразования равен:

.

,6 < 56,6.

Условие не выполняется, следовательно, проверка по раскрытию трещин требуется.

Ширина раскрытия трещин, нормальных к продольной оси элемента аcrc, мм, следует определять по формуле:

,                             (2.23)

где                δ=1 -коэффициент, для изгибаемых и внецентренно сжатых ;

φl=1.48 - коэффициент при действии постоянных и длительных временных нагрузках;

η=1 -при стержневой арматуре периодического профиля;

σs= -напряжение в стержнях крайнего ряда арматуры Аs;

,                               (2.24)

где P=0

z=h0-a, м,                                                    (2.25)

z= 0,115-0,035=0,115м,

.

для постоянных и длительных временных нагрузок:

.

.

 - коэффициент армирования сечения.

,                                                   (2.26)

.

d=16 мм.

Допустимую величину непродолжительного раскрытия трещин равное 0,4 мм, 0,35≤0,4 мм. Исходя из того, что нагрузка для расчета продолжительного раскрытия трещин меньше, чем для непродолжительного и составляет 1,8 кН/м, то и раскрытие трещин будет меньше, чем 0,35 мм, а соответственно и допустимого =0,4 мм.

Таким образом, условия по раскрытию трещин удовлетворяются.

Кривизна изгибаемых элементов прямоугольного сечения должна определяться по формуле:

,                                (2.27)

где                - кривизна от непродолжительного действия всей нагрузки;

- кривизна от непродолжительного действия постоянных и длительных нагрузок;

- кривизна от продолжительного действия постоянных и длительных нагрузок.

Кривизна каждого вида определяется по формуле:

,                     (2.28)

где   коэффициент, учитывающий неравномерность распределения

деформаций крайнего сжатого волокна бетона по длине участка с трещинами, ;

- для прямоугольной формы сечения;

- относительная высота сжатой зоны бетона;

- коэффициент, учитывающий работу растянутого бетона на участке с трещинами;

,                                       (2.29)

- для определения и ;

- для определения ;

=0,15 - коэффициент, характеризующий упругопластическое состояние бетона сжатой зоны для ;

=0,45 - для определенияи ;

,                                           (2.30)

 м.

Определяем значение кривизны:

м.

м.

м.

м,                            (2.31)

Полный прогиб будет равен:

, м,                                               (2.32)

м.

Сравниваем прогиб с допустимым:

,                                               (2.33)

. Условие выполняется.



2.2 Расчет кирпичного простенка


Нужно определить расчетную несущую способность и необходимое сетчатое армирование кирпичного простенка размером в плане 2,18 × 0,73 м с расчетной высотой 2,8м. Кирпичный простенок выполнен силикатный облицовочный кирпич толщиной 120 мм, пенополистирольные плиты марки ПЕНОПЛЭКС СТЕНА® производятся по ТУ 5767-015-56925804-2011 плотностью 16-25 кг 80 мм, кирпича рядового (лицевого), пустотелого, утолщенного КУРПу (КУЛПу) 1,4НФ/150/1,4/50/ГОСТ 530-2007; толщиной 510 мм, штукатурка из сложного раствора 20 мм.

Расчетное сопротивление кладки сжатию R=2,2 МПа. Высота простенка H=2,15 м, высота этажа 2,8 м.

Таблица 2.2-Сбор нагрузок от покрытия, Н/м2

 Конструкция, толщина. плотность

Нормативная

Коэффициент надежности

Расчетная


γf

q

    Постоянная:

Линокром ТКП

45

1,2

54

Линокром ХПП

35

1,2

42

Цем.-песчаная стяжка ρ=1800 кг/м3 0,05 ×1800

900

1,3

1170

Пенополистирол ПСБ-С-35 ρ=27 кг/м3 0,16 × 27

49

1,2

58

Керамзитовый гравий ρ=400 кг/м3 0,18 × 400

 720

 1,3

 936

1 слой рубероида РПП-350  600×0,005

30

1,2

36

Собственный вес плиты покрытия ρ=2500 кг/м3 0,12 × 2500

3000

1,1

3300

Всего

4779


55596

Временная

Кратковременная




-снеговая Sn=S×µ=240×0,7×0,85×1=168

1428

1,4

1999

Всего




Итого

6207


7596


Таблица 2.3-Сбор нагрузки на перекрытие 1этажа , Н/м2

 Конструкция, толщина. плотность

Нормативная

Коэффициент надежности

Расчетная


γf

q

1

2

3

4

Постоянная:

Линолеум δ =0,005м, ρ=1600 кг/м3

80

1,2

96

Цем.-песчаная стяжка δ =0,05м, ρ=1800 кг/м3

900

1,3

1170

Пенополистирол ПСБ-С-50 δ =0,16 м, ρ=35 кг/м3

56

1,2

67

С.в. плиты покрытия ρ=2500 кг/м3 0,12×2500

3000

1,1

3300

4036


4633

Временная

-кратковременная на перекрытие от веса людей, животных и т.д.

1500

 1,2

 1800

Всего

1500


1800

Итого

5536


6433


Таблица 2.4-Сбор нагрузки на междуэтажное перекрытие, Н/м2

Конструкция, толщина. плотность

Нормативная

Коэффициент надежности

Расчетная


γf

q

Постоянная:

Линолеум δ =0,005м, ρ=1600 кг/м3

80

1,2

9

Цем.-песчаная стяжка δ =0,05м, ρ=1800 кг/м3

900

1,3

1170

Керамзитобетон δ =0,025м, ρ=700 кг/м3

175

1,3

228

С.в. плиты покрытия ρ=2500 кг/м3 0,12×2500

3000

1,1

3300

Всего

4155


4794

Временная

-кратковременная на перекрытие от веса людей, животных и т.д.

1500

1,2

1800

Всего

1500


1800

Итого

5655


6594


Таблица 2.5- Сбор нагрузки от фундамента, Н/м2

 Конструкция, толщина. плотность

Нормативная

Коэффициент надежности

Расчетная


γf

q

Постоянная:




Фундаментные блоки ρ=2500 кг/м3 0,7×3,0×2500

52500

1,1

57750

Монолитный ж/б ростверк ρ=2500 кг/м3 0,6×1,26×2500

18900

1,1

20790

Итого

71400


78540


Таблица 2.6-  Сбор нагрузок от наружной стены t=730 мм, Н/м

 Конструкция, толщина. плотность

Нормативная

Коэффициент надежности

Расчетная


γf

q

Постоянная




Кладка из кирпича керамического рядового, пустотелого, утолщенного, размера 1,4НФ, марки по прочности М150, класса средней плотности 1,4, марки по морозостойкости F50: Кирпич КУРПу (КУЛПу) 1,4НФ/150/1,4/50/ГОСТ 530-2007δ =0,12м, ρ=1800 кг/м3

2160

1,1

2376

лицевой силикатный утолщенный пустотелый кирпич (марки СУЛ 150/15) ГОСТ 379-95 δ =0,51м, ρ=1500 кг/м3

7650

1,1

8415

Утеплитель плиты ПЕНОПЛЭКС СТЕНА по ТУ 5767-015-56925804-2011 толщиной 80 мм δ =0,08м, ρ=25 кг/м3

20

1,2

24

Штукатурка δ =0,02м, ρ=1700 кг/м3

34

1,3

44

Итого

9864


10859


Полная нагрузка на сваю будет складываться:

а) Нагрузка от покрытия и перекрытия

,                       (2.34)

где  n-число перекрытий; грузовая площадь,=2,62×1=2,62м2.

.

б) Нагрузка от веса стены

Длина расчетного участка выбирается с учетом проемов.

Площадь остекления:

.

,                                        (2.35)

.

 поправочный коэффициент.

,                                                    (2.36)

.

Нагрузка от наружной несущей стены:

P=  H×q×(1-k)×1, кг/м,                             (2.37)

P=  32,2×1085,9×(1-0,66)×1=11888 кг/м.

в) Нагрузка от фундамента

,                                       (2.38)

.

Итого:

Pс = Pпер+ Pст+ Pф, кг,                                 (2.39)

Pс = 17496+11888+7854 =37238 кг.

Определим площадь сечения столба А:

А=.

Определим нагрузки, действующие на простенок:

Нагрузка от покрытия и перекрытия

N= 174,96 кН

Нагрузка от стены

N=118,88 кН

Итого N=174,96+118,88 = 293,84 кН

Определим радиус инерции сечения, в плоскости действия изгибающего момента, т. к. простенок внецентренносжатый:

.                                   (2.40)

.                                   (2.41)

.                                         (2.42)

Определяем расчетную несущую способность  кирпичного простенка для неармированной кладки по формуле:

,                                          (2.43)

где               - коэффициент равный 1, так как толщина простенка более 30 см;

- коэффициент для неармированной кладки; =0,75;

  jl - коэффициент продольного изгиба;

  - площадь сжатой части сечения;

                                   (2.44)

.



Для определения коэффициента продольного изгиба определим гибкость элемента:

.

,

где   - высота простенка;

- толщина простенка.

Определяем упругую характеристику кирпичной кладки, для силикатного кирпича .

Определяем коэффициент продольного изгиба .

.                                             (2.45)

.

Определяем расчетную несущую способность  кирпичного простенка для неармированной кладки

,

Нагрузка на действующая на простенок составляет 293,84 кН.

,84 кН < 511,8 кН.

Несущая способность простенка в 2 раза больше действующей на него нагрузки, следовательно армирование простенка не требуется.

3. Технологический раздел



(Технологическая карта на кладочно-монтажный процесс)



.1 Область применения техкарты


Типовая технологическая карта разработана на кладку простых наружных стен из кирпича с расшивкой швов типового этажа жилого дома.

В состав работ, рассматриваемых в карте, входят:

-    кирпичная кладка стен;

-    монтаж перекрытий из сборных железобетонных плит;

-    заделка стыков в плитах перекрытия;

-    монтаж сборных железобетонных перемычек;

-    монтаж монолитных участков.

Все работы по устройству кирпичной кладки стен выполняют в летний период и ведут в две смены.

При привязке типовой технологической карты к конкретному объекту и условиям строительства, принятый в карте порядок выполнения работ по кирпичной кладке стен, размещение машин и оборудования, объёмы работ, средства механизации уточняют в соответствии с проектными решениями.



.2 Организация и технология выполнения работ


До начала кирпичной кладки стен верхнего этажа должны быть выполнены следующие работы: закончены и сданы по акту все работы нулевого цикла; выполнена геодезическая разбивка осей стен здания; доставлены на площадку и подготовлены к работе башенный кран, подмости, необходимые приспособления, инвентарь и материалы.

Доставку кирпича на объект осуществляют пакетами в специально оборудованных бортовых машинах. Раствор на объект доставляют автомобилями-самосвалами или растворовозами и выгружают в установку для перемешивания и выдачи раствора (раздаточным бункером). В процессе кладки запас материалов пополняется.

Складирование кирпича предусмотрено на спланированной площадке на поддонах или железобетонной плите. Схема складирования приведена на рисунке 3.2.

Рисунок 3.2 -Схема складирования кирпича

Разгрузку кирпича с автомашин и подачу на склад, и рабочее место осуществляют пакетами с помощью захвата Б-8. При этом обязательно днища пакетов защищают брезентовыми фартуками от выпадения кирпича. Раствор подают на рабочее место инвентарным раздаточным бункером вместимостью 1 м3 в металлические ящики вместимостью 0,25 м3. Схемы строповки приведены на рисунке 3.3, рисунке 3.4, рисунке 3.5.

Рисунок 3.3 - Строповка подмостей

- строп четырёхветвевой, 2 - подмости шарнирно-пакетные

Рисунок 3.4 - Строповка захвата

- строп четырехветвевой; 2 - захват Б-8; 3 - бункер для раствора; 4 - ящик для раствора

Рисунок 3.5 - Строповка бункера с раствором

Работы по возведению верхнего этажа жилого дома выполняет бригада из 15 человек:

каменщик 3 разряда                        - 10

монтажник-такелажник 2 разряда             - 2

плотник 4 разряда                          - 1

плотник 2 разряда                          - 2

При производстве кирпичной кладки стен используют инвентарные шарнирно-пакетные подмости: для кладки наружных стен в зоне лестничной клетки - переходные площадки и подмости для кладки пилонов.

Общую ширину рабочих мест принимают равной 2,5 - 2,6 м, в том числе рабочую зону 60 - 70 см. Рабочее место и расположение материалов звена каменщиков на подмостях приведены на листе 14.

Работы по производству кирпичной кладки наружных стен верхнего этажа жилого дома выполняют в следующей технологической последовательности:

подготовка рабочих мест каменщиков;

кирпичная кладка стен с расшивкой швов.

Подготовку рабочих мест каменщиков выполняют в следующем порядке:

устанавливают подмости;

расставляют на подмостях кирпич в количестве, необходимом для двухчасовой работы;

расставляют ящики для раствора;

устанавливают порядовки с указанием на них отметок оконных и дверных проемов и т.д.

Процесс кирпичной кладки состоит из следующих операций:

установка и перестановка причалки;

рубка и теска кирпичей (по мере надобности);

подача кирпичей и раскладка их на стене;

перелопачивание, подача, расстилания и разравнивание раствора на стене;

укладка кирпичей в конструкцию (в верстовые ряды, в забутку);

расшивка швов;

проверка правильности выложенной кладки.

Кирпичную кладку стен с расшивкой швов предусмотрено вести 4 звеньями «двойка» в две смены по захваткам и ярусам.

Схема разбивки на ярусы приведена на рисунке 3.6.

Рисунок 3.6 - Схема разбивки кирпичной кладки по ярусам

В процессе кладки стен работа в звене «двойка» распределяется следующим образом. Каменщик 3 разряда (№ 1) устанавливает рейку-порядовку, натягивает причальный шнур для обеспечения прямолинейности кладки. Другой каменщик 3 разряда (№ 2) берёт из пакета кирпичи и раскладывает их. Кирпич раскладывают на стене в определённом порядке.

Для наружной версты кирпич раскладывают на внутренней стороне стены, а для внутренней версты - на середине стены. Затем каменщик № 2 расстилает раствор. В это время каменщик № 1 ведёт кладку наружной и внутренней версты способом «вприжим». После укладки 4 - 5 кирпичей избыток раствора, выжатого из горизонтального шва на лицо стены, каменщик подрезает ребром кельмы. Одновременно с кладкой стены каменщик № 2 расшивает швы, причём сначала расшивает вертикальные швы, а затем горизонтальные. Расшивку швов каменщик № 2 производит сначала более широкой частью расшивки (оправка шва), а затем более узкой.

После кладки наружной версты каменщик № 2 ведёт кладку забутки, а каменщик № 1 помогает ему. Если в стене предусмотрены проемы, то при кирпичной кладке внутренней версты каменщик № 1 закладывает просмоленные пробки для крепления оконных блоков. По окончании кладки каменщик № 1 угольником проверяет правильность и горизонтальность рядов кладки. Толщину стен, длину простенков и ширину оконных проёмов замеряют метром. В случае отклонений каменщик № 1 исправляет кладку правилом и молотком-кирочкой. После этого каменщики переходят работать на другую захватку. Схема организации работы звеном «двойка» приведены на листе 5.

Выполнив кирпичную кладку на I ярусе, каменщики переходят работать на II ярус. Для этого необходимо установить шарнирно-пакетные подмости в первое положение. Установку шарнирно-пакетных подмостей в первое положение выполняют в следующем порядке.

Такелажник 2 разряда визуально проверяет исправность подмостей и в случае необходимости устраняет неисправности. Очистив подмости от раствора, он стропит их за 4 внешние петли. По сигналу машинист крана подает подмости к месту установки. Плотники 4 и 2 разрядов принимают подмости, регулируют их положение над местом установки и плавно опускают на место, следя за плотностью их примыкания к соседним подмостям, при необходимости регулируют их положение при помощи ломов. Установленные подмости расстроповывают. Установка подмостей из первого положения во второе положение производится следующим образом. Плотники 4 и 2 разрядов стропят подмости за 4 внешние петли, переходят на стоящие рядом подмости, подают сигнал машинисту крана на подъём и следят за равномерным раскрытием опор и горизонтальностью подмостей. После полного раскрытия опор и перемещения их в вертикальное положение плотники 4 и 2 разрядов устанавливают подмости на перекрытие, при необходимости регулируя при помощи ломов их положение. Затем по лестнице они поднимаются на подмости и расстроповывают их.

Монтаж этажа осуществляется поточно-кольцевым методом. Сначала звено выкладывает 1 ярус высотой не более 1,2 м по всему зданию, затем устанавливаются блочные подмости высотой 1,2 м и выкладывается 2 ярус. Впследствии возводят 3 ярус. По окончании всех каменных работ на этаже можно укладывать плиты перекрытия и заливать швы.

Подъем конструкций рекомендуется осуществлять на «весу» со сложным перемещением крана. Для монтажа конструкций здания предусмотрено использовать типовую монтажную оснастку, позволяющую осуществлять подъем, временное крепление и выверку элементов.

Кирпичную кладку выполняют из керамического полнотелого одинарного кирпича марки М125 ГОСТ 530-2007. Кладку выполняют горизонтальными рядами. Вначале ведётся наружная верста, а затем внутренняя. Между наружной и внутренней верстой устанавливается утеплитель и гибкие связи из щелочестойкого стеклопластика. Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная. Во внутренней версте допускается любой тип перевязки. В облицовочном слое допускается только цепная перевязка.

Кирпичную кладку выполнить с полным заполнением горизонтальных и вертикальных швов:

с наружной и внутренней сторон - «в пустошовку»;

со стороны утеплителя «в подрезку».

Раствор для кладки должен быть приготовлен на портландцементе. Применение шлакопортландцемента не допускается. Марка раствора принята М75.

Для правильного расположения горизонтальных рядов кладки применяют шнур - причалку, которая является направляющей при кладке верстовых рядов. Её устанавливают с обеих сторон стен и прикрепляют к порядовкам к предварительно выложенной кладке при помощи скоб. Вертикальность граней и углов кладки из кирпича, горизонтальность ее рядов необходимо проверять по ходу выполнения кладки (через 0,5-0,6м). Толщина горизонтальных швов кладки должна составлять 12 мм, вертикальных швов - 10 мм.

После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности. Результаты проверок заносятся в журнал работ. Отклонения в размерах и положении каменных конструкций от проектных не должны превышать указанных в табл. 3.4.

В местах установки порядовок выкладывают маяки высотой в шесть рядов. В четвёртом ряду заделывают скобы для крепления порядовок. Для кладки первых пяти рядов причалки натягивают при помощи штыря, забиваемого в швы кладки. Кладка шестого и всех последующих рядов выполняется с перестановкой кронштейна на высоту ряда.

Подготовка стены заключается в её очистке и раскладке на ней кирпича. Раствор на постель подают обыкновенными лопатами, разравнивают кельмой.

Подача материала, кирпича, раствора осуществляется при помощи крана. Для кладки 2, 3, 4 и 5 ярусов кирпич на поддонах подается на подмости. Раствор подаётся в специальных ящиках.

Во всех случаях на рабочем месте каменщиков должно быть обеспечено свободное передвижение рабочих по фронту работ и их полная безопасность. Кирпич доставляют на объект и поднимают на подмости на поддонах. Для спуска порожние поддоны связывают так, чтобы исключить возможность их падения. Запрещается сбрасывать поддоны с подмостей.

Ширина постелей подмостей должна обеспечивать свободный проход рабочих, удобное производство работ и размещение необходимых материалов. Настилы должны иметь ровную поверхность, с зазорами не более 10 мм.

Толщина слоя раствора под опорными частями перемычек, прогонов, балок должна быть не более 15мм.

Монтаж плит производится после кладки стен. Кладку стен вышележащего этажа выполнять только после монтажа, анкеровки и замоноличивания плит перекрытия.

При кладке стен с применением утеплителя соблюдать меры предотвращающие намокание утеплителя (применять пленки, навесы).

Конструктивное армирование кладки: в уровне низа оконных проемов устанавливаются горизонтальные диафрагмы из арматурных сеток в слое цементного раствора. Сетки из проволоки ø5 В500. Обязательная постановка связей в углах здания на расстоянии 100мм от внутреннего угла и у углов проемов.

Внутренняя и наружная части кирпичной стены связываются между собой специальными закладными деталями - связями, из арматуры или стеклопластика. Связи устанавливаются в процессе кладки в наружную и внутреннюю часть стены на глубину 6-8 см.

Кладку стен с вентиляционными каналами вести с полным заполнением раствором шва и швабровкой внутренней поверхности каналов.

В местах прохождения каналов в количестве два и более укладывать сетки из проволоки ø3 В500 с ячейкой 50х50мм через три ряда кирпича. В трех рядах под перекрытием сетки укладывать в каждом ряду.

Перегородки толщиной 120 мм выполнять из 1 слоя кирпича по 120 мм. В примыкании к стенам предусмотреть выпуски арматуры 2ø6 А240 длиной по 0,5м через 5 рядов кладки. Перегородки не доводить на 20-30 мм до конструкций перекрытия. Зазоры заполнять упругим материалом.

Сборные перемычки укладываются по ходу кладки. Разность высот возводимой кладки на смежных участках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа.

Устройство кирпичной кладки в зимних условиях

Наиболее распространенными противоморозными химическими добавками являются: поташ (п) К2SO3 ГОСТ 10690-73, нитрит натрия (нн) ГОСТ 19906-74, ТУ 38-10274-85, соединение нитрата кальция с мочевиной (нкм) ТУ 6-03-349-73.

Нормативное количество основных добавок в % по массе цемента в пересчете на сухое вещество при разных отрицательных температурах приведено в таблице 4.1.

Таблица 3.2-Количество основных добавок

Вид добавки

Среднесуточная температура воздуха,Количество добавок, % массы цементаСоотношение м/дкомпонентами добавки по массе в пересчете на сухое вещество



Поташ

От 0 до -5 От -6 до -15 От -16 до -30

5 10 15

 -

Нитрит натрия

От 0 до -5 От -6 до -9 От -10 до -15

5 8 10

-

Нитрат кальция с мочевиной

От 0 до -5 От -6 до -15 От -16 до -25

5 10 15

НК:М-1:1 НК:М-2:1 НК:М-3:1



Условия применения добавок в растворы оговорены [10].

Не допускается контакт растворов с добавками НН, П, НКМ и ННКХМ с оцинкованными и алюминиевыми закладными без протекторных покрытий.

Марка применяемого раствора не ниже 50.

В качестве вяжущего для растворов рекомендуется применять портландцемент марки не ниже 300. Допускается применение шлакопортландцемента и пуццоланового портландцемента.

Применение растворов выполнять с соблюдением требований, изложенных в таблице 3.3.

Таблица 3.3-Прочность раствора

Вид добавки

Средняя температура твердения,

Прочность раствора, % марки при твердении на морозе



3 сут.

7 сут.

28 сут.

90 сут.

Поташ

До -5 От -6 до -15 Ниже -15

15 10 5

25 20 10

60 50 35

80 65 50

Нитрит натрия

До -5 От -6 до -15

5 3

10 5

40 30

55 40

Нитрат кальция с мочевиной

До -5 От -6 до -15 Ниже -15

20 10 5

30 15 10

50 40 30

90 70 50



.3 Подбор крана


Монтаж конструкций десятиэтажного жилого здания в основном ведется башенным краном.

На основании ведомости монтажных элементов выбираем группу элементов, которая характеризуется максимальными монтажными параметрами, для этой группы подбираем монтажный кран с необходимыми характеристиками.

Выбор крана начинают с уточнения массы сборных элементов, монтажной оснастки и грузозахватных устройств, габаритов и проектного положения конструкций в сооружении. На основании указанных данных определяют группу сборных элементов, которые характеризуются максимальными монтажными техническими параметрами. Для этих сборных элементов подбирают наименьшие требуемые технические параметры монтажных кранов.

Кран подбираем для элементов, характеризуемых максимальными монтажными параметрами.

Определяем параметры крана из условия монтажа наиболее удаленного и тяжелого элемента -плита покрытия .

Требуемая грузоподъемность крана определяется как сумма масс элементов, подвешенных одновременно на крюк крана:

, т                                                        (3.1)

где - масса монтируемого элемента;

- масса стропов.

2.95+0,468= 3.418 т

Максимальное требуемое расстояние от уровня стоянки крана до верха стрелы:

, м ,                           (3.2)

где - превышение опоры монтируемого элемента над нулевой отметкой, 34.28м;

- запас высоты (0,5 м);

- высота строп, ½∙6=3 м;

- высота полиспаста (2,1 м).

hтр = 34.28 + 0.5 + 0.3 + 3 +2.1 = 40.18 м

Вылет крюка и длина стрелы:

Lкр. = а/2 + в + с, м,                                 (3.3)

где а - ширина кранового пути;

в - расстояние от кранового пути до проекции наиболее выступающей части здания;

с - расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана.

Lкр. = 6/2 + 1.5 + 18.3 = 22.8 м.

Для подбора крана имеем следующие характеристики:

hтр = 40.18 м.

3.418 т.

Lкр. = 17.7.

Для монтажа элементов выбираем: кран КБ-308

hтр = 32.5 - 42 м.

3.2 - 8 т.

Lкр. = 4.5 - 25 м.



.4 Требования к качеству и приемке работ


 Качество выполненных каменных работ необходимо контролировать систематически, применяя соответствующие инструменты и приспособления, к которым относятся уровень, отвес, складной метр, рулетка, шаблон, угольник и др. Следует стремиться к тому, чтобы возможные отклонения от проектных размеров каменных конструкций не превышали допустимых значений.

Для обеспечения требуемого качества выполненной кладки каменщик в процессе кладки должен следить за тем, чтобы применялись кирпич и раствор, указанные в проекте, проверять правильность перевязки и качество швов и кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, правильность установки закладных деталей и связей, качество поверхности кладки.

 Горизонтальность углов кладки на каждом ярусе контролируют правилом и уровнем не реже двух раз. Вертикальность поверхностей стен и углов проверяют уровнем и отвесом также не реже двух раз на каждом ярусе. Периодически проверяют толщину швов.

 Средняя толщина горизонтальных швов кирпичной кладки в пределах этажа должна составлять 12 мм, а вертикальных 10 мм. Толщина отдельных вертикальных швов должна быть не менее 8мм и не более 15мм.

Выполняется контроль производителями работ и мастерами, могут быть привлечены строительные лаборатории и геодезические службы. При операционном контроле следует проверять соблюдение технологии выполнения строительно-монтажных процессов, соответствие выполняемых работ рабочим чертежам, строительным нормам, правилам и стандартам. Результаты операционного контроля качества фиксируются в журнале работ и учитываются при определении оценки качества работ.

Таблица 3.1 - Параметры контроля кладки

Отклонения

Величина допустимых отклонений

По размерам (толщине) конструкций в плане

15

По отметкам опорных поверхностей

-10

По ширине простенков

-15

По ширине проемов

+15

По смещению вертикальных осей оконных проемов

20

По смещению осей конструкций

10

Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2м

 10


Элементы сборных железобетонных и бетонных конструкций, поступающие на строительную площадку, должны соответствовать проекту, действующим ГОСТам, нормам и техническим условиям на изготовление отдельных изделий.

Каждая партия элементов сборных конструкций должна быть снабжена паспортом, выдаваемым потребителю предприятием-изготовителем при отпуске изделий .

Приемка элементов сборных конструкций производится представителем монтирующей организации, внешним осмотром. При осмотре следует проверять : отсутствие деформаций, повреждений, проектные размеры, правильность расположения монтажных петель, отсутствие раковин, трещин, наплывов.

Погрузочно-разгрузочные работы необходимо выполнять под руководством мастера, имеющего спец.подготовку.

Строповка элементов конструкций должна обеспечивать их подъем и подачу к месту монтажа в положении, соответствующем проектному.

Таблица 4.4 -Параметры контроля перекрытий

Наименование отклонений

Величина допускаемого отклонения (мм)

Разница в отм. верхней поверхности элемента перекрытий в пределах выверяемого участка

20

Разница в отм. нижней поверхности двух смежных элементов перекрытий

4

8


Работы по кирпичной кладке наружных стен выполняют с соблюдением [28]. Необходимо пользоваться инструкциями по эксплуатации применяемых машин и оборудования. Уровень кладки после каждого перемещения подмостей должен быть не менее чем на 0,7 м выше уровня рабочего настила или перекрытия. Не допускается кладка наружных стен толщиной до 0,75 м в положении стоя на стене.

При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания, удовлетворяющие следующим требованиям:

-    ширина защитных козырьков должна быть не менее 1,5 м, и они должны быть установлены с уклоном к стене так, чтобы угол, образуемый между нижней частью стены здания и поверхностью козырька, был 110°, а зазор между стеной здания и настилом козырька не превышал 50 мм;

-    первый ряд защитных козырьков должен иметь сплошной настил на высоте не более 6 м от земли и сохраняться до полного окончания кладки стен, а второй ряд, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50´50 мм, должен устанавливаться на высоте 6 - 7 м над первым рядом, а затем по ходу кладки переставляться через каждые 6 - 7 м.

Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается.

Таблица 3.2-Калькуляция затрат труда на кладочно-монтажный процесс верхнего этажа

Наименование

Ед.Изм.

К-во

Н.вр.раб. ч.-час.

Н.вр.маш. ч.-час

Трудоз-ты раб.ч.-дни.

Трудоз-ты маш.м.-дни.

Состав звена

ЕНиР

1

2

3

4

5

6

7

8

9

Прием раствора из кузова автомобиля Выгрузка кирпича краном массой до 1.5т Разгрузка утеплителя из кузова Разгрузка перемычек из кузова автомобиля Выгрузка плит перекрытия башенным  краном массой изделий до 1.5 т Выгрузка плит перекрытия башенным  краном массой изделий до 3 т

14.300

0.468


0.837


Подс.раб 1р-1чел

§Е1-22,т.1,п.1,Б(пр-1)


100т

0.692

8.8

4.4

0.761

0.381

Маш-ст 6р-1чел,такел.2р-2ч.

§Е1-5,т.2,п.3,А,Б(пр-2)


2.113

0.44


0.116


Подс.раб 1р-1чел

§Е1-22,т.1,п.1


100т

0.0105

12

6.1

0.0157

0.008

Маш-ст 6р-1чел,такел.2р-1ч

§Е1-5,т.2,п.2


100т

0.12

8.8

4.4

0.132

0.066

Маш-ст 6р-1чел,такел.2р-1ч

  §Е1-5,т.2,п.3,А,Б(пр-2)


100т

1.114

5.4

2.7

0.752

0.376

Маш-ст 6р-1чел,такел.2р-1ч

§Е1-5,т.2,п.5,А,Б(пр-2)

Подача раствора Подача кирпича Подача утеплителя Подача перемычек

62.060

1.46


11.326


Подс.раб 1р-1чел

§Е1-19, п.1,А,Б


346.200

1.46


63.182


Подс.раб 1р-1чел

§Е1-19, п.1,А,Б


1.0565

1.46


0.193


Подс.раб 1р-1чел

§Е1-19, п.1,А,Б


1.05

1.46


0.192


Подс.раб 1р-1чел

§Е1-19, п.1,А,Б

Устройство перегородок толщиной 1/4 к

1м2

58.000

0.73


5.293


Каменщик 4р-1, 2р-1.

  §Е3-12,п.1,(пр-5)

Монтаж плит перекрытия этажа  площадью до 10м2

1 эл

53

0.72

0.18

4.77

1.193

Маш-ст 6р-1, монтажник 4р-1, 3р-1, 2р-1,

§Е4-1-7,т.1,п.3,А,Б(тч-1)

Подача материала колесным краном:  а)кирпича б) раствора

 1000шт

 140.500

 0.42

 0.21

 7.376

 3.688

 Маш-ст 6р-1, такел.2р-2ч

   §Е1-6,т.2,п.3,А,Б(пр-2)


м3

45.100

0.72

0.36

4.059

2.030

Маш-ст 6р-1, такел.2р-2ч

  §Е1-6,т.2,п.10,А,Б

Кладка стен верхнего этажа из кирпича

1м3

274.06

2.4


82.218


Каменщик 5р-1, 3р-1.

  §Е3-3,т.3,п.5,В

Заливка швов перекрытия

100м

3.45

6.4


2.76


монтажник 4р-1,3р-1.

§Е4-1-26,т.1,п.3,В(тч-1)

Сварка арматуры (анкера)

10м

4.190

3.95


2.069


Электросварщик 4р-1

§Е22-1-1, п.13,В.

Итого:





186.035

7.742




Таблица 3.3-Перечень технологических процессов, подлежащих контролю

Наименование технологич. процессов

Предмет контроля

Способ контроля и инструмент

Время про- ведения контроля

Ответств. за контроль

Типич-ные характ. оценки качесва

1

2

3

4

5

6

Кирпичная кладка

Качество кирпича, арматуры, раствора и закладных деталей

Визуально, проверка паспортов и сертификатов.

До начала кладки стен этажа

В случаи сомнения лаборатория

Должны соответствовать требованиям стандартов и технических условий. Не допускается применение обезвоженных растворов.


Правильность разбивки осей

Стальная рулетка

До начала кладки

Геодезист

Смещение осей 10 мм


Горизонтальные отметки обрезов кладки под перекрытия

Нивелир, рейка, уровень

До установки плит перекрытия

Геодезист

Отклонение отметок обрезов - 15мм


Геометрические размеры кладки

Стальная рулетка

После выполнения каждые 10м2

Мастер

Отклонение по толщине конструкций - 15мм, по ширине проемов - +15мм


Вертикальность, горизонтальность и поверхность кладке стен

Отвес, рейка, уровень

В процессе и после окончания кладке стен этажа

Мастер, прораб

Отклонение поверхностей и углов кладки от вертикали на 1 этаже 10мм, на все здания высотой более 2 этажей -30мм. Отклонение рядов кладки от горизонтали на 10м длины стены - 15мм. Неровности на вертикальной поверхности кладки - при накладывание рейки длиной 2м - 10мм


Качество швов кладки (разрезы и заплнения)

Стальная линейка, двухметровая рейка

После выполнения каждых10 м2

Мастер

Средняя толщина горизонтальных швов принимается 12мм (10-15), а вертикальных швов - 10мм (8-15)



Таблица 4.4-Перечень машин, механизмов и оборудования

Наименование машин, механизмов и оборудования

 Тип, марка

 Технические характеристики

 Назначение

Кол-во на звено, штук

1

2

3

4

5

Кран                          КБ-308             hтр = 32.5 - 42 м 3.2 - 8 т

Lкр. = 4.5 - 25 мМонтажные работы1





Строп четырех ветвевой

4 СК - 4,0

Масса 50 кг. Грузоподъем.-4 т.

Для захватки краном констр-ции

1

Шарнирно - пакетные подмости



Для кирп. кладки на 2 ярусе


Самосвал



Для перемещения грузов на расстояние

1



.5 Технико-экономические показатели


Затраты труда на кладочно - монтажный процесс:

все здание:   чел. дн.

3 сборных конструкций:   чел. дн.

Затраты машино-смен на все здание: 45 маш.-см.

Выработка на 1-го рабочего в смену:

и монтаже плит: 2,2м3/чел. см.

и монтаже блоков: 2,2м3/чел. см.

Число исполнителей - 5 чел.

Продолжительность всего процесса: 67 дней.



.6 Безопасность при производстве монтажных работ


Основные причины травм при монтажных работах: несоблюдение технологической последовательности монтажа сборных конструкций, неисправность применяемых такелажных приспособлений и соответствующего оборудования для монтажных работ, отсутствие индивидуальных защитных средств, приспособлений и надзора за их применением.

К монтажным работам допускаются рабочие, прошедшие медицинский осмотр , вводный и другие инструктажи по охране труда. К самостоятельным работам по монтажу стальных и железобетонных конструкций допускаются рабочие, прошедшие обучение и получившие удостоверение на право производства работ.

Перед началом работы монтажник должен получить от мастера (прораба) инструктаж о безопасных способах выполнения полученного задания, быть в спецодежде и спецобуви, надеть каску, иметь предохранительные приспособления.

На строительно-монтажных объектах запрещается находиться без защитной каски. В случае нецелесообразности устройства лесов или подмостей при работе на высоте монтажник обязан пользоваться испытанным предохранительным поясом. При этой работе монтажник должен надеть предохранительный пояс, убедиться в его исправности, наличия на нем номера и даты последнего испытания, производимые каждые шесть месяцев.

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц. При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (участке, захватке), на этажах (ярусах), над которыми производится перемещение, установка и временное закрепление элементов сборных конструкций или оборудования. Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных ж/бетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж. Очистку подлежащих монтажу элементов конструкций от грязи следует производить до их подъема. Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения оттяжками.

Не допускается пребывание людей на элементах конструкций во время их подъема и перемещения. Во время перерывов в работе не допускается оставлять поднятые элементы конструкций на весу. Для перехода монтажников с одной конструкции на другую следует применять инвентарные лестницы, переходные мостики и трапы, имеющие ограждения. Не допускается переход монтажников по установленным конструкциям и их элементам, на которых невозможно установить ограждения, обеспечивающие ширину прохода 0,6м без применения специальных предохранительных приспособлений (страховочного каната).

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10м/с и более. Навесные монтажные площадки, лестницы и другие приспособления, необходимые для работы монтажников, следует устанавливать и крепить на монтируемых конструкциях до их подъема.

До выполнения монтажных работ необходимо установить порядок обмена сигналами между лицом, руководящим монтажом и машинистом. Все сигналы подаются только одним лицом (бригадиром), кроме сигнала “Стоп”, который подается любым работником, заметившим опасность.

При перемещении конструкций или оборудования расстояние между ними и выступающими частями смонтированного или других конструкций должно быть по горизонтали не менее 1м, по вертикали - 0,5м.

Навесные металлические лестницы высотой более 5м должны оборудоваться устройствами для закрепления предохранительного пояса, ступени лестницы должны выдерживать нагрузку не менее 120 кг (1200 Н), а лестницы должны испытываться не реже 1 раза в год. Если нет устройства на металлических лестницах для закрепления предохранительного пояса, лестницы должны быть ограждены металлическими дугами с вертикальными связями и надежно прикреплены к конструкциям. Подъем рабочих по отвесным лестницам на высоту более 10м допускается в том случае, если лестницы оборудованы площадками отдыха не реже, чем каждые 10м по высоте.

Грузовые крюки грузозахватных средств (стропов, траверс), применяемых при строительстве, должны иметь замыкающие устройства, предотвращающие самопроизвольное выпадение груза. Стропы и траверсы, а также тара должны подвергаться техническому осмотру лицом, ответственным за их исправное состояние, в сроки установленные требованиями Правил устройства и безопасной эксплуатации грузоподъемных кранов (1 раз в 10 дней), а прочая технологическая оснастка - не реже чем каждые 6 месяцев. Результаты испытаний записываются в специальный журнал.

Рабочие проходы и рабочие места на высоте 1,3м и более и расстоянии менее 2м от границы перепада по высоте ограждаются временными ограждениями по ГОСТ 12.4.059. Верхолазными считаются работы, выполняемые на высоте более 5м от поверхности земли, перекрытия или рабочего настила, над которыми производятся работы непосредственно с конструкций при их монтаже или ремонте. К самостоятельным верхолазным работам допускаются лица (рабочие и инженерно-технические работники) не моложе 18 лет, прошедшие медицинский осмотр и признанные годными, имеющие стаж верхолазных работ не менее одного года и тарифный разряд не ниже третьего.



3.7 Указания по технике безопасности


Все работы по монтажу конструкций выполнять с соблюдением требований техники безопасности согласно требованиям [28].

При этом необходимо обратить внимание на следующее:

при подъеме удерживать длинномерные конструкции от раскачивания оттяжками и баграми; расстроповку конструкции производить после закрепления конструкции в проектное положение.

на участке, где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

запрещается выполнять работы, связанные с нахождением людей на одном участке, над которым производится перемещение, установка и временное закрепление элементов сборных конструкций.

запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.

во время перерывов в работе не допускается оставлять поднятые элементы на весу.

при перемещении конструкций расстояние между ними и другими выступающими конструкциями должно быть не менее 1 м по горизонтали и 0,5 м по вертикали.

До начала выполнения монтажных работ необходимо установить порядок обмена условными сигналами между лицом, руководящим монтажом и крановщиком. Все сигналы подаются только одним лицом (бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме сигнала «Стоп», который может быть подан любым работником, заметившим явную опасность.

При работе монтажного крана необходимо соблюдать следующие требования:

для строповки предназначенного к подъему груза должны применяться грузозахватные приспособления соответствующей грузоподъемности;

при подъеме груза, установленного вблизи стены, штабеля не должно допускаться нахождение людей (в том числе и лица, производящего зацепку), между поднимаемым грузом и указанными частями здания или оборудованием должно быть расстояние не менее 1 метра (это требование должно также выполняться при опускании и перемещении груза); подъем, опускание и перемещение груза не должны производиться при нахождении людей под грузом.

4. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1.1 Характеристика условий строительства

Район строительства - г Вологда;

Характер строительства - новое;

Существующая застройка - имеется;

Нормативная продолжительность строительства - 561 дней.

Источником покрытия потребности в рабочей силе являются кадровые рабочие СУ. Обеспечение строительства ж/б изделиями и конструкциями производится заводом ЖБИ. Строительными механизмами строительство обеспечивается автоколонной.

.1.2 Природно-климатические условия строительства

Температура наружного воздуха наиболее холодных суток - 32о С. Температура наружного воздуха наиболее холодной пятидневки - 320 С. Нормативное давление ветра для I ветрового района: 23 кгс/м2. Вес снегового покрова для IV снегового района: 160 кгс/м2. Нормативная глубина промерзания грунтов: 1,6 м. Рельеф местности - ровный. Средняя температура воздуха наиболее холодного периода -4,5 о С . Продолжительность зимнего периода - 231 суток.

В основании фундамента залегают грунты: под ростверком - супесь бурая, острие сваи входит в супесь серую. Особые условия отсутствуют.

Выводы по площадке застройки:

-    площадка изысканий находится в условно-благоприятных инженерно-   геологических условиях;

-    в сфере влияния проектируемого сооружения находятся современные техногенные образования и озерно-болотные отложения.

В основании фундамента залегают грунты: под ростверком -естественным  несущим основанием для проектируемых зданий будут служить, главным образом, моренные суглинки, характеризующиеся хорошими   несущими свойствами.

.2 Описание методов выполнения основных строительно-монтажных работ с указаниями по технике безопасности

.2.1 Подготовительный и основной периоды

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки:

-  освоение строительной площадки - расчистка территории, снос строений и т.п.;

-    монтаж инвентарных  временных  административно-бытовых  зданий,  создание общескладского хозяйства;

-    инженерная   подготовка  территории  строительства - планировка  участка, обеспечивающая  отвод  поверхностных  вод,  срезка  растительного  слоя  грунта  со складированием его для дальнейшего использования при благоустройстве;

-    устройство  внутриплощадочных  дорог,  прокладка  сетей  водоснабжения, канализации, теплоснабжения и электроснабжения;

-  создание геодезической разбивочной основы для строительства.

    Планировочные  работы  и  перемещение  грунта  на  площадке  выполняются бульдозером.

Временная дорога, обеспечивающая подъезд к строящемуся объекту, выполняется из железобетоных дорожных плит по песчаному основанию.

Ширина временной дороги при одностороннем движении 6,0 м.

Целесообразно использовать для нужд строительства постоянные проектируемые дороги, проезжая часть которых выполняется без верхнего покрытия.

Радиусы закругления дорог принимаются не менее 12 м.

Скорость движения автотранспорта вблизи мест производства не должна превышать 20 км/час.

Временное освещение территории строительства предусматривается светильниками или прожекторами, установленными на опорах.

При организации строительной площадки должны соблюдаться требования [17].

Работы по прокладке инженерных коммуникаций руководствоваться указаниями [20, 21].

Нормативный срок продолжительности подготовительного периода составляет 1 месяц.

Основной период строительства делится на две стадии:

) устройство работ ниже 0;

) устройство части здания выше нуля.

.2.2 Земляные работы

До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациям, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями.

Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, кроме того, под наблюдением работников электрохозяйства.

При обнаружении взрывоопасных материалов земляные работы в этих местах следует немедленно прекратить до получения разрешения от соответствующих органов.

Перед началом производства земляных работ на участках с возможным патогенным заражением почвы (свалка, скотомогильники, кладбища и т.п.) необходимо разрешение органов Государственного санитарного надзора.

Места прохода людей через траншеи должны быть оборудованы переходными мостиками, освещаемыми в ночное время. Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

Производство работ в котлованах и траншеях с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра производителем работ (мастером) состояния грунта откосов и обрушения неустойчивого грунта в местах, где обнаружены "козырьки" или трещины (отслоения).

 Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м должна быть проверена устойчивость откосов.

Котлованы и траншеи, разработанные в зимнее время, при наступлении оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты меры к обеспечению устойчивости откосов или креплений.

Прогреваемую площадь следует ограждать, устанавливать на ней предупредительные сигналы, а в ночное время освещать. Расстояние между ограждением и контуром прогреваемого участка должно быть не менее 3 м.

На участках прогреваемой площади, находящихся под напряжением, пребывание людей не допускается.

Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта. Односторонняя засыпка пазух у свежевыложенных подпорных стен и фундаментов допускается после осуществления мероприятий, обеспечивающих устойчивость конструкции, при принятых условиях, способах и порядке засыпки.

Для выполнения работ нулевого цикла, здание разбито на две захватки. На захватках производится отрывка котлованов. Для выполнения земляных работ используется экскаватор ЭО-3322А с объемом ковша 0,5 м³, для забивки свай - дизельный молот С-895, для монтажа фундаментов - кран. Для обратной засыпки котлованов применяется бульдозер ДЗ-18 на базе трактора Т100.

К производству земляных работ можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Возведение подземной части здания рекомендуется выполнять краном МКГ-25БР, позволяющим монтировать все элементы и подачу материала с бровки котлована.

Забивка свай выполняется копром на базе экскаватора Э-10011 (отношение массы ударной части к массе сваи должно быть не менее 1,5 при забивки в потные грунты).

Сопряжение сваи с ростверком жесткое.( см. лист 3).

К массовой забивки свай приступают после забивки свай, подвергающихся динамическим испытаниям.

При превышении контрольного отказа у 3-5 свай, погруженных на проектную глубину, следует остановить забивку свай.

В случае недобивки сваи из-за ее разрушения обеспечивается погружение сваи - дублера.

В случае недобивки сваи в пределах одного метра, повреждения свай и при жестком сопряжении с ростверком сваи срубаются под проектную отметку. Должна применяться механизированная срезка. Допускается ручная срезка отбойным молотком с обязательным применением инвентарного обжимного хомута с прокладкой из технической резины.

.2.3 Устройство фундаментов

К производству работ по устройству оснований и фундаментов можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Свайные фундаменты запроектированы на основании инженерно-геологических испытаний. Для здания предусмотрены железобетонные сваи сечением 350 ×350 мм длиной 9 м, с погружением забивкой дизель-молотом С-895.

При устройстве фундаментов необходимо контролировать глубину их заложения, размеры и расположение их в плане, устройство отверстий и ниш, выполнение гидроизоляции и качество применяемых материалов и конструкций.

Горизонтальность каждого уложенного ряда блоков следует выверять нивелированием. Монтаж фундаментных блоков предусматривается в такой последовательности. Разметка осей фундаментов, обозначение границ фундаментной ленты, разбивка углов и мест сопряжений;

Установку блоков ленточных фундаментов и стен подвала производить, начиная с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

Фундаментные блоки следует устанавливать на выровненный до проектной отметки, контролируемой по визиру, слой песка. Предельное отклонение отметки выравнивающего слоя песка от проектной не должно превышать минус 15 мм.

Установку блоков стен подвала следует выполнять с соблюдением перевязки. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх — по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше - по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

Установка блоков фундаментов на покрытые водой или снегом основания не допускается. Опорные поверхности должны быть защищены от загрязнения.

При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться [1,2,4].

.2.4 Монтаж здания

Для выполнения работ поточным методом, здание разбивается на две захватки. Первая захватка - блок-секция 1, вторая захватка - блок-секция 2.

Возведение надземной части здания производится башенным краном       КБ-308. Для погрузочно-разгрузочных работ с автотранспорта и для монтажа кирпичных стен используется этот же кран. При монтаже надземной части здания необходимо руководствоваться [1,2].

Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.

Монтаж здания осуществляется методом наращивания. Подъем конструкций рекомендуется осуществлять на «весу» со сложным перемещением крана. Для монтажа конструкций здания предусмотрено использовать типовую монтажную оснастку, позволяющую осуществлять подъем, временное крепление и выверку элементов. По всем наружным стенам здания выполнить армопояс высотой 300 мм. Сборные перемычки укладываются по ходу кладки.           Разность высот возводимой кладки на смежных участках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа.

Плиты перекрытий должны монтироваться после возведения стен очередного этажа на выровненное, очищенное от мусора основание с установкой всех анкеров и связей, предусматриваемых проектом, замоноличивание стыков, устройства монолитных участков

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича, керамических камней и мелких блоков следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

Не допускается кладка наружных стен толщиной до 0,75 м в положении стоя на стене. При толщине стены более 0,75 м разрешается производить кладку со стены, применяя предохранительный пояс, закрепленный за специальное страховочное устройство. Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.

При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается. На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками. Расчалки для временного закрепления монтируемых конструкций должны быть прикреплены к надежным опорам (фундаментам, якорям и т.п.). Количество расчалок, их материалы и сечение, способы натяжения и места закрепления устанавливаются проектом производства работ. Расчалки должны быть расположены за пределами габаритов движения транспорта и строительных машин. Расчалки не должны касаться острых углов других конструкций. Перегибание расчалок в местах соприкосновения их с элементами других конструкций допускается лишь после проверки прочности и устойчивости этих элементов под воздействием усилий от

Установленные в проектное положение элементы конструкций или оборудования должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, следует производить после постоянного или временного надежного их закрепления. Перемещать установленные элементы конструкций или оборудования после их расстроповки, за исключением случаев, обоснованных ППР, не допускается.

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления.

При необходимости нахождения работающих под монтируемым оборудованием (конструкциями), а также на оборудовании (конструкциях) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту. В процессе монтажа конструкций, зданий или сооружений монтажники должны находиться на ранее установленных и надежно закрепленных конструкциях или средствах подмащивания.

Монтаж фундаментных блоков предусматривается в такой последовательности:

разметка осей фундаментов, обозначение границ фундаментной ленты, разбивка углов и мест сопряжений;

установка угловых маячных блоков, инструментальная выверка, положение маячных элементов в плане и по высоте;

разметка местоположения каждого рядового блока;

укладка блоков по визиру.

При устройстве фундаментов необходимо контролировать глубину их заложения, размеры и расположение их в плане, устройство отверстий и ниш, выполнение гидроизоляции и качество применяемых материалов и конструкций.

.2.5 Отделочные работы

Средства подмащивания, применяемые при штукатурных или малярных работах, в местах, под которыми ведутся другие работы или есть проход, должны иметь настил без зазоров.

При производстве штукатурных работ с применением растворонасосных установок необходимо обеспечить двустороннюю связь оператора с машинистом установки.

Для просушивания помещений строящихся зданий и сооружений при невозможности использования систем отопления следует применять воздухонагреватели (электрические или работающие на жидком топливе). При их установке следует выполнять требования Правил пожарной безопасности при производстве строительно-монтажных работ.

Запрещается обогревать и сушить помещение жаровнями и другими устройствами, выделяющими в помещение продукты сгорания топлива.

Малярные составы следует готовить, как правило, централизованно. При их приготовлении на строительной площадке необходимо использовать для этих целей помещения, оборудованные вентиляцией, не допускающей превышения предельно допустимых концентраций вредных веществ в воздухе рабочей зоны. Помещения должны быть обеспечены безвредными моющими средствами и теплой водой.


.2.6 Перечень актов на скрытые работы

1)   Акт на разбивку осей

2)   Акт на обследование грунтов основания, с указанием характеристик грунта и уровня подземных вод

)     Журнал полевого испытания свай статическими нагрузками

)     Сводная ведомость вдавленных свай

)     Акт на устройство и выравнивание основания под ростверк

)     Акт на устройство монолитных ростверков

)     Акт на устройство армирования ростверков

)     Заключение по прочности бетона ростверков

)     Акт осмотра фундамента из сборных железобетонных блоков

)     Акт на скрытые работы по устройству дренажа

)     Акт осмотра работ по благоустройству участка

)     Акт на скрытые работы по армированию простенков и столбов кирпичной кладки

)     Акт на скрытые работы по утеплению кирпичной кладки

)     Акт по монтажу междуэтажных перекрытий

)     Акт на скрытые работы по анкеровке перекрытий

)     Акт на скрытые работы по монтажу лестничных маршей и площадок

)     Акт на скрытые работы по установке оконных и дверных коробок

)     Акт на скрытые работы по устройству бетонных полов

)     Акт на скрытые работы по устройству полов в санузлах

)     Акт на скрытые работы по утеплению чердачного перекрытия

)     Акт на скрытые сварочные работы по монтажу элементов покрытия

)     Акт на окрасочные работы стальных элементов

)     Акт приемки фасадов здания

)     Акт осмотра благоустройства участка

)     Акт на устройство проездов, тротуаров с установкой бордюрного камня

)     Справка бюро инвентаризации

)     Акт приемки здания рабочей комиссией заказчика

.2.7 Транспортные работы

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт. Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте. Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления. Подача автомобиля задним ходом в зоне работ производится по команде работающих.

.2.8 Указания по охране труда

Конструкции, поднимаемые краном, надо удерживать от раскачивания оттяжками из пенькового каната или троса.

При подъеме элементов, устанавливаемых в горизонтальное положение, к обоим их концам прикрепляются парные оттяжки.

Запрещается передвигать конструкции после их установки и снятия захватных приспособлений. При подъеме элементов с транспортных средств запрещается перемещать груз над кабиной водителя. На монтажных работах обязательно должна быть предусмотрена сигнализация. Все сигналы машинисту крана и рабочим на оттяжках подает один человек - бригадир. Временные связи, расчалки, кондукторы разрешается снимать только после окончательного закрепления конструкций. Машинисты кранов, стоповщики, сигнальщики и сварщики проходят обучение по спецпрограммам. Монтажники, имеющие стаж работы менее одного года и разряд ниже третьего, к работе на высоте не допускаются.

Отделочные работы

Отделочные работы делятся на следующие циклы:

) штукатурные работы;

) установка и остекление оконных и дверных блоков;

) подготовка под окраску и окраска поверхностей;

) устройство чистых полов;

) окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна соответствовать [4].

Производство штукатурных и облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Раствор и шпаклевку на отделываемые поверхности наносят механизированным способом. Нанесение раствора вручную допускается лишь в небольших помещениях и при малом объеме штукатурных работ. Водные составы для окраски стен и потолков рекомендуется наносить механизированным способом. Ручную окраску стен и столярных изделий рекомендуется производить малярным валиком.

Качество применяемых отделочных материалов (краски, лаки, шпаклевки) должны удовлетворять требованиям [2].

.3 Описание сетевого графика

В качестве модели, отражающей технологические и организационные взаимосвязи процесса производства строительных работ, используется сетевая модель. Сетевая модель изображается в виде графика, состоящего из стрелок и кружков. Расчет сетевого графика производится табличным методом. На основании данных из карточки-определителя (табл. 4.1) производится расчет сетевого графика.

Расчет сетевого графика смотреть приложение 2.

.4 Расчет численности персонала строительства

В персонал строительства входят:

      рабочие основного и не основного производств;

      ИТР (инженерно технические работники);

      МОП (младший обслуживающий персонал);

      практиканты и ученики.

Численность рабочих основного производства определяется по эпюре движения рабочих, построенная под календарным планом, как максимальная численность рабочих в 1 смену.

Численность рабочих неосновного производства принимается в размере 20% от численности рабочих основного производства.

Численность ИТР принимается в размере 6-8%, МОП - 4%, учеников и практикантов - 5% от численности рабочих основного и не основного производства.

Расчетная численность персонала строительства определяется по формуле:

,           (4.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни

NОСН=32, NНЕОСН=7, NИТР=3, NМОП=2, NУЧ=2.

N=1,06·(32+7+3+2+2)=50 человек.



4.5 Расчет потребности во временных зданиях и сооружениях

Таблица 4.2- Расчет временных зданий и сооружений

Наименование зданий и сооружений

Расчетная численность персонала

Норма на одного чел-ка

Требуется

Принято


Всего

% однов. использ

Ед. изм

Кол-во

Ед. изм.

Кол-во

Марка

Кол-во

1

2

3

4

5

6

7

8

9

Проходная

-

-

м2

6÷9

м2

6÷9

Вагончик 3x3

1

Контора прораба

3

100

м2

3

м2

9

Вагончик 3x3

1

Медицинское помещение

-

-

м2

12

м2

12

Вагончик 3x6

1

Помещение для обогрева рабочих

50

100

м2

0,1

м2

5

Вагончик 3x6

1

Кладовая

-

-

м2

15

м2

15

Вагончик 3x6

1

Помещение для сушки одежды

50

50

м2

0,2

м2

10

Вагончик 3x6

1

Гардеробные с умывальными

50

70

м2

0,5

м2

25

Вагончик 3x6

2

Душевые

50

30

1 рожок

8чел. 4м2

2 ро-жка

16 чел 8м2

Вагончик 3x3

1

Туалет

50

100

1 очко

20чел 2м2

5 очка

50чел 5м2

Вагончик 3x3

1

4.6 Расчет потребности в ресурсах

.6.1 Расчет потребности в электроэнергии

Электроэнергия при строительстве расходуется:

на питание силовых потребителей;

технологические нужды;

внутреннее освещение зданий и сооружений;

наружное освещение строительной площадки, дорог и т.д.

Требуемая мощность трансформаторной подстанции:

, кВт,          (4.2)

где 1,1 - коэффициент, учитывающий потери в сети;

к1, к2, к3, к4 - коэффициенты спроса, учитывающие несовпадение нагрузок к1 = 0,36 - среднее для механизмов; к2 = 0,7; к3 = 0,8; к4 = 1;

- сумма мощностей силовых потребителей, кВт;

- сумма мощностей аппаратов, участвующих в технологических процессах, кВт;

- сумма мощностей приборов внутреннего и наружного освещения, кВт;

- коэффициенты мощностей, зависящие от загрузки потребителей:

  Таблица 4.3- Составляем таблицу для потребителей энергии

Наименование

Мощность, кВт

Силовые потребители: Кран - Технологические потребители: - вибратор глубинный ИЭ-4502 - сварочный аппарат ТД-300 - электрокраскопульт СО-61 - растворонасос СО-496 - виброрейка СО-47 Наружное освещение: - прожектор ПКН-1000 с лампой ПЖ-53 Внутреннее освещение: - помещения временные

 79,5  0,4 20 0,27 4,0 0,6  10  20,9

Итого:

129,67


Определяем требуемую мощность:

Подбираем 2 трансформатора суммарная мощность которых близка к расчетной, при этом один трансформатор должен быть малой мощности КТПМ - 100 -20 кВт, КТПМ - 100 - 100 кВт.

Сечение проводов во временной электросети принимаем диаметром 6 мм.

.6.2 Расчет потребности в тепле

Тепло на строительной площадке используется на отопление зданий и технические нужды. Общая потребность тепла для строительных нужд определяется:

, кДж/час,                            (4.3)

где  - расход тепла на отопление зданий;

- расход тепла на технологические нужды;

 - коэффициент, учитывающий потери в сети;

 - коэффициент на учтенные расходы тепла

, кДж/час,                          (4.4)

где а- коэффициент, зависящий от расчетной t наружного воздуха ();

 - удельная тепловая характеристика здания, кДж/час´м3´град;

;

- объем здания по наружному обмеру,V=23625м3;

 и  - расчетная температуры внутри помещения и снаружи, °С

 - зависит от времени, вида и объема работ

;

.

4.6.3 Расчет потребности в воде

Вода на строительной площадке используется на хозяйственно-бытовые, производственные нужды и для пожаротушения.

,                                         (4.5)

где - зависит от площади застройки: до 30 Га-10л/сек,

до 50 Га-20л/сек,

, л/сек,                        (4.6)

где - расход воды на принятие душа;

 - расход воды на умывание, приготовление пищи и др.

,                        (4.7)

где - расчетная численность персонала строительства;

- норма водопотребления на принятие душа 1 чел/день, при отсутствии канализации , при её наличии 80 л.;

- коэффициент, учитывающий количество моющихся, ;- время работы душевой установки, в ч. t = 0,75 часа;

,                                (4.8)

где = 10-15 л - норма водопотребления на 1-го человека в смену при отсутствии канализации; при её наличии - 20-25л.;

- продолжительность смены, в часах;

- коэффициент, неравномерности потребления воды, = 1,2-1,3.

Расход воды на производственные нужды:

,                                (4.9)

где 1,2 - коэффициент на неучтенные потребности;

- коэффициент неравномерности водопотребления, = 1,3-1,5;

- суммарный расход воды в смену в метрах по норме,

= 281,5 л

Диаметр трубы временного трубопровода определяется:

,                     (4.10)

где - требуемый расход воды для нужд строительства, л/с

= 3,14;  = 2 м/с - скорость движения воды по трубопроводу

.

Принимаем диаметр трубопровода Æ100 мм для подачи воды на площадку (ГОСТ 3262-75 с изм).

.6.4 Расчет потребности в транспортных средствах

Требуемое количество машино-смен работы автотранспорта определяется по формуле:

;                             (4.11)

где   - количество перевозящегося груза в тоннах;

 - сменная производительность транспорта;

,                            (4.12)

где - количество рейсов в смену;

 - паспортная грузоподъемность машины, т. Для КамАЗ 5510 - = 9 т.

 - коэффициент использования грузоподъемности машины, в зависимости от вида груза.

Количество рейсов в смену:

                    (4.13)

где - продолжительность смены, в часах; =8,2 ч.

 - нормативное время погрузо-разгрузочных работ;  = 0,62 (час);

 = 5 км - расстояние перевозки;

 - средняя скорость движения в условиях города -= 20 км/ч.

Перевозка грунта:

Определим объем грунта в плотном теле в ковше экскаватора:

   ,                (4.14)

где - принятый объем ковша экскаватора, м3. Для ЭО-3322А =0,5м3;

- коэффициент наполнения ковша (для обратной лопаты от 0,8 до 1);

- коэффициент первоначального разрыхления грунта, =1,2.

Определим массу грунта в ковше экскаватора:

,                               (4.15)

где - объемная масса грунта, =1,8 т/м3

Количество ковшей грунта, загружаемых в кузов автосамосвала:

                             (4.16)

где - грузоподъемность автосамосвала. Для КамАЗ 5510 - q = 9 т.

;

Определим объем грунта в плотном теле, загружаемый в кузов автосамосвала:

                      (4.17)

Продолжительность одного цикла работы автосамосвала:

                       (4.18)

где - время погрузки грунта, мин,  =12мин;

- расстояние транспортировки грунта, =5 км;

- средняя скорость автосамосвала в загруженном состоянии, км/ч

(17…21 км/ч.);

 - средняя скорость автосамосвала в порожнем состоянии, км/ч (25…30 км/ч.);

 - время разгрузки (ориентировочно 1…2 мин.);

 - время маневрирования перед погрузкой и разгрузкой (ориентировочно 2…3 мин.).

;

              (4.19)

где - норма машинного времени для погрузки экскаватором 100 м3 грунта в транспортное средство в мин,

Требуемое количество автосамосвалов составит:

                             (4.20)

Число N округляем до ближайшего меньшего целого числа, учитывая перевыполнение сменного задания при работе экскаватора.

Принимаем 2 автосамосвала КамАЗ 5510.

Перевозка фундаментных блоков:

рейсов в смену

Перевозка плит перекрытия:

рейсов в смену

.6.5 Расчет площадей складирования материалов

Итоги расчета площадей складирования приведены в таблице 4.4.

Таблица 4.4-Расчет площадей складов

Наименование материалов и конструкций

Высота укладки, м

Норма складирования на 1м2

Потребность в материале/ среднесут

Вид складирования

1

2

3

4

5

1.Блоки фундаментные, м3

2,5-3

1,5-2

620/8,8

открытый

2.Плиты перекрытий, м3

2,5

1,2

1293/10,5

открытый

3.Кирпич, тыс. шт.

1,5

700-750

3728/19,9

открытый

4. Переплеты оконные, м2

-

20-25

544/15,05

навес


Максимальный суточный расход материалов определяется по формуле:

;                         (4.21)

где - общая потребность в материале, в натуральных единицах;

 - продолжительность работ с применением данного вида материала;

 - коэффициент неравномерности поступления материалов;

 - коэффициент неравномерности потребления материалов;

Запас материала на складе определяется как произведение суточной потребности в материале на запас материала на складе (в днях):

,                       (4.22)

где - запас материала на складе, при автомобильных перевозках принимается от 3х до 5ти дней.

1. Блоки фундаментные.

-3дня

2. Плиты перекрытия

-3дня

3. Кирпич керамический в пакетах

-3дня

4. Пиломатериалы

-3дня

5. Переплеты оконные

Определяем полезную площадь склада:

  ,                     (4.23)

где - запас материала на складе;

 - норма складирования материала;

- коэффициент, учитывающий проходы на складах:

для закрытых = 0,5¸0,7;

для открытых = 0,4¸0,5;

. Фундаментные блоки:





. Плиты перекрытия:





. Кирпич керамический в пакетах:





. Переплеты оконные:





4.7 Стройгенплан

генплан архитектурный инженерный

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ.

Стройгенплан разработан на основании архитектурно-строительного генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

-    ограждение стройплощадки;

-    наличие временных дорог;

-    размещение складских площадок в зоне действия крана;

-    размещение двух пожарного гидранта, не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Элекроснабжение осуществляется за счет трансформаторной подстанции, установленной на объекте.

.8 Технико-экономические показатели проекта

Сметная стоимость объекта

- 355702

тыс. руб.

Объем здания

- 17092

м3

Полезная площадь

- 8200

м2

Стоимость единицы площади

- 43,4

тыс. руб.

Нормативная трудоемкость работ

- 7250

чел. ×дн.

Планируемая трудоемкость работ

- 6837

чел. ×дн.

Процент выполнения норм выработки

- 106

%

Затраты труда на 1 м2 рабочей площади

- 0,79

чел.×дн.

Затраты труда на 1 м3 объема здания

- 0,25

чел. ×дн.

Механовооруженность труда

- 6580

руб.

Энерговооруженность труда

- 42

кВт

Продолжительность строительства по нормам

- 405,5

дн.

Продолжительность строительства по проекту

- 512

дн.





5. РАЗДЕЛ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ



.1 Анализ опасных и вредных производственных факторов при организации земляных работ


При проектировании мер безопасности при организации земляных работ первоначально выявляют причины травматизма, а затем разрабатывается комплекс мероприятий по предотвращению травматизма при данном виде работ.

При производстве земляных работ на стройплощадке производят следующие виды работ:

-        Геодезическая расстановка осей здания;

-    Планировка площадей бульдозерами;

-    Отрыв котлована экскаваторами;

-    Ручной добор грунта в котловане;

-    Перемещение грунта в транспортные средства и отвал;

-    Трамбование грунта;

-    Подсыпка песчаного основания под фундаменты и т.д

Основными причинами травматизма при выполнении земляных работ являются:

-    отсутствие или недостаточное крепление грунта;

-    превышение критической высоты разработки грунта без крепления;

-    нарушение правил разработки креплений;

-    скатывание по откосу кусков грунта, камней на работающих в котлованах и траншеях;

-    движение транспортных средств и механизмов в пределах призмы обрушения;

-    несоблюдение безопасных способов погрузки грунта в транспортные средства;

-    возможность падения людей по откосу;

-    недостаточный надзор за безопасным состоянием забоя.

Особая опасность при производстве земляных работ заключается в возможности засыпки людей грунтом. Такая опасность наступает особенно быстро после ливневых дождей, при появлении подземных грунтовых вод. Поэтому котлованы или траншеи с вертикальными стенками в грунтах естественной влажности с ненарушенной структурой можно рыть без крепления на глубину не более: 1 м - в песчаных грунтах, включая гравелистые, 1,25 м - в суглинках, глинах.

С целью предотвращения вышеуказанных причин травматизма проектом предусматриваются следующие меры по обеспечению безопасных и здоровых условий труда при организации земляных работ



.2 Меры по обеспечению безопасных и здоровых условий труда при организации земляных работ


До начала производства земляных работ при наличии действующих подземных коммуникаций, расположенных вблизи мест предстоящих земляных работ, необходимо получить разрешение на проведение работ от организации, ответственной за эксплуатацию коммуникаций. К разрешению прикладывается план (схема) с указанием расположения и глубины заложения коммуникаций. Такой план составляют на основании исполнительных чертежей. До начала работ на площадке устанавливают знаки безопасности. Вблизи от действующих подземных коммуникаций земляные работы необходимо выполнять под наблюдением прораба или мастера, а в непосредственной близости от коммуникаций, кроме того, под наблюдением работника организации, ответственного за эксплуатацию этих коммуникаций. Разработка грунта механизированным способом в этих условиях разрешается на расстоянии не менее 2 м от боковой стенки и не менее 1 м над верхом трубы, кабеля, сооружения. Оставшийся грунт дорабатывают вручную, не допуская повреждения коммуникаций.

В соответствии с требованиями [10, 16 , 27 ] при производстве земляных работ на территории населенных пунктов или на производственных территориях котлованы, ямы, траншеи и канавы в местах, где происходит движение людей и транспорта, должны иметь защитные ограждения высотой не менее 1,6 м» с системой освещения.

В соответствии с требованиями [27] строительные площадки, участки работ и рабочие места, проезды и подходы к ним в темное время суток должны быть освещены. Освещение закрытых помещений должно соответствовать требованиям [21]. Производство работ в неосвещенных местах не допускается».

В пределах призмы обрушения грунта при устройстве траншей и котлованов без креплений запрещается складирование материалов и оборудования, установка и движение машин и механизмов, прокладка рельсовых путей, размещение лебедок, установка столбов для линий электропередачи или связи.

В местах перехода рабочих через траншеи глубиной более 1 м необходимо устраивать переходные мостики шириной не менее 0,6 м с перилами на высоте 1,1м. Для спуска в траншеи и котлованы устанавливают стремянки шириной 0,6 м с перилами или приставные лестницы.

Грунт, вынимаемый из траншеи или котлована, необходимо размещать на расстоянии не менее 0,5 м от бровки. В зоне действия установок, генерирующих вибрацию, принимают меры против обрушения откосов траншей и котлованов.

Механизированная разработка грунта производится при условии обеспечения безопасного и рационального использования машин, механизмов и оборудования. Машины, используемые для разработки траншей и котлованов, необходимо оборудовать звуковой сигнализацией, причем значение сигналов должны знать все работающие на данном участке. При установке, монтаже (демонтаже), ремонте и перемещении экскаватора ЭО3332 и бульдозера ДЗ-18 должны быть приняты меры, предупреждающие их опрокидывание.

Разработка и перемещение грунта экскаваторами, бульдозерами и другими машинами при движении на подъем или под уклон с углом наклона более указанного в паспорте, запрещается. При разработке выемок с устройством уступов ширина каждого из них должна быть не менее 2,5 м.

Перед началом работы экскаватор устанавливают на спланированной площадке, имеющей уклон не более указанного в паспорте. Чтобы избежать его самопроизвольного перемещения, под гусеницы или колеса подкладывают инвентарные упоры (подкладки). Запрещается использовать для этой цели доски, бревна, кирпич, камни и другие предметы. Если в процессе передвижения встречаются участки со слабым грунтом, их усиливают щитами или настилом из досок, брусьев, шпал.

Расстояние между поворотной платформой экскаватора (при любом его положении) и выступающими частями зданий, сооружений, штабелями груза, стенкой забоя должно составлять не менее 1 м. При работе экскаватора запрещается производить какие-либо другие работы со стороны забоя и находиться людям в радиусе действия стрелы плюс 5 м. В нерабочем состоянии экскаватор должен находиться от края выемки на расстоянии не менее 2 м с опущенным на землю ковшом. Запрещается изменять вылет стрелы при наполненном ковше, подтягивать с помощью стрелы груз, регулировать тормоза при поднятом ковше, работать с изношенными канатами или при наличии течи в гидросистеме.

В пределах строительной площадки экскаватор передвигается по заранее выбранному пути с уклоном, не превышающим нормативный. Стрелу при этом устанавливают строго по ходу движения, а ковш должен быть пустым и поднятым на высоту 0,5...0,7 м от поверхности земли.

Транспортные средства, предназначенные для погрузки грунта, должны находиться за пределами опасной зоны экскаватора. Подавать их под погрузку и отъезжать после ее окончания можно только по сигналу машиниста.



.3 Расчет устойчивости крана


Для обеспечения надежной и безопасной работы кран должен обладать устойчивостью против опрокидывания, т. е. способностью противодействовать опрокидывающим кран нагрузкам. Обязательным условием сохранения устойчивости крана является превышение или равенство удерживающего момента сумме опрокидывающих.

Когда кран находится на строительной площадке, на него действуют моменты от сил, стремящихся опрокинуть кран (от массы груза, ветровые нагрузки, силы инерции движущихся частей, нагрузки от уклона), и силы, удерживающей кран от опрокидывания, которая зависит от собственной массы крана G0. Эти силы с учетом плеча их действия относительно ребра опрокидывания крана Р создают соответственно опрокидывающий и удерживающий моменты.

Характеристики крана Кран КБ-1308А представлены в настоящей работе в разделе 4: собственный вес крана и вес крана с грузозахватным устройством, кг; s=5,500 т , Q=5,000 т.

На свободно стоящий кран действуют различные нагрузки, создающие опрокидывающий момент относительно ребра опорного контура. Опорный контур башенных кранов ограничивается линией, образующей прямоугольник со сторонами, проходящими по рельсам подкранового пути и осям ходовых колес или балансирных тележек.

Силами, создающими опрокидывающий момент Моп, являются:

-    основная нагрузка - вес поднимаемого груза и грузозахватных устройств;

-    дополнительные нагрузки - инерционные, возникающие в период пуска, торможения и изменения скоростей механизмов (подъема, передвижения и изменения вылета стрелы), центробежные силы, возникающие при вращении поворотной части крана и изменении наклона стрелы, ветровое давление на наветренную часть крана и груза, а также атмосферные осадки в виде снега или наледи.

Рисунок 5.1 - Схема испытываемых нагрузок башенным краном в процессе эксплуатации

Противодействие опрокидыванию свободно стоящего крана оказывает только собственная сила тяжести, если центр тяжести лежит внутри опорного контура. (Сила ветра и уклон пути всегда рассматриваются как факторы неблагоприятные.)

Произведение силы тяжести крана (вместе с пригрузом) на расстояние от центра тяжести до ребра опрокидывания создает удерживающий момент, который должен быть всегда больше опрокидывающего момента.

Согласно правилам Ростехнадзора, коэффициент запаса устойчивости определяют для двух случаев:

-    от опрокидывания крана в сторону груза (грузовая устойчивость)

-    от опрокидывания в сторону противовеса при нерабочем состоянии крана (собственная устойчивость).

Расчет устойчивости производится для следующих случаев:

-    при работе крана с,грузом (грузовая устойчивость),

-    нерабочего состояния (собственная устойчивость),

-    внезапного снятия нагрузки с крюка (обрыв груза),

-    монтажа (демонтажа) крана.

При воздействии на кран как основной, так и дополнительных нагрузок учитываются влияния наклона пути и момента от ветровой нагрузки, совпадающего по направлению с моментом от основной нагрузки. В этом случае коэффициент запаса устойчивости рассчитывается как отношение удерживающего момента крана, стоящего на наклонной плоскости, за вычетом суммы моментов от дополнительных нагрузок к опрокидывающему моменту от основной нагрузки и должен быть не менее 1,15.

Устойчивость крана определяют для наиболее неблагоприятных условий его работы.

Так, при расчете грузовой устойчивости крана предполагают, что кран поднимает груз Q, равный грузоподъемности крана на данном вылете, при этом груз имеет максимально возможную площадь; ветровые нагрузки рабочего состояния Wp действуют со стороны противовеса, кран стоит на уклоне а (в сторону груза). Коэффициент устойчивости определяется расчетом при проектировании <#"903077.files/image290.gif">

где               s и Q - собственный вес крана и вес крана с грузозахватным устройством, кг; s=5,500 т , Q=5,000 т. Кран КБ-308А.

V1, V2- скорости подъема груза и передвижения крана, м/сек при возможности свободного опускания груза его скорость принимается равной 1,5V

V1=0,13 м/сек

V2=1,39 м/сек

n-число оборотов крана в минуту , n=1

Рвк, Рвг - силы давления ветра на кран и на груз в рабочем состоянии

q- ускорение силы тяжести , равное q =9,81 м/с

t1, t2 - время пуска (торможение механизмов подъема груза и передвижения крана, м/с)

члены  и  учитываются при проверке грузовой устойчивости в направлении крана, если кран предназначен для перемещения с грузом.

Вывод: устойчивость крана обеспечена, не требуется установка крана с дополнительными выносными опорами.

собственная устойчивость

Кс= Мл + 0,95МУ,   кН/м       .

Статический расчет на собственную устойчивость крана

Для определения собственной устойчивости крана рассматривается случай, когда кран стоит без груза, с максимально поднятой стрелой (α = 0°).

Для расчетов принимается, что кран установлен на горизонтальной поверхности (γ = 0).

Стрела располагается в направлении перпендикулярном к передвижению крана.

Удельная ветровая нагрузка принимается W = 230 Н/м2.

Кран опрокидывается назад, ребро опрокидывания проходит по заднему рельсовому пути.

Веса элементов крана определены в п. 3.2, формула 5.6.

,  кН,                                                       (5.6)

Неповоротная часть

 , кН.

Поворотная платформа

 , кН.

Противовес

 , кН.

Башня

 , кН.

Стрела

 , кН.

Плечи нагрузок от весов элементов крана определяются как

, м,                       (5.7)

где l iид  - расстояние от центра тяжести элемента до оси вращения крана;1   - расстояние от оси вращения крана до вертикальной оси опрокидывания назад

Неповоротная часть

,м.

Поворотная платформа

 ,м.

Противовес

 ,м.

Башня

 ,м.


Плечо нагрузки от веса стрелы определяется как

, м,                     (5.8)

α=0º

 ,м.

Моменты, создаваемые весами элементов крана, определяются по формуле 5.9

   , кНм,                                                      (5.9)

Неповоротная часть

, кН×м.

Противовес

 , кН×м.

Башня

 , кН×м.

Стрела

=785,9 , кН×м.

Ветровая нагрузка определяется по формуле 5.10

,    кН,                                                       (5.10)

Неповоротная часть

, кН.

Поворотная платформа

 , кН.

Противовес

 , кН.

Башня

, кН.

Ветровая нагрузка на стрелу крана определяется по формуле 5.11

,    , кН,                                                     (5.11)

α=0º

 , кН.

Моменты, создаваемые ветровыми нагрузками, определяются по формуле 5.12

   , кН×м,                                                                (5.12)

Неповоротная часть

 , кН×м.

Поворотная платформа

 , кН×м.

Противовес

 , кН×м.

Башня

 , кН×м.

Стрела

 , кН×м.

Коэффициент собственной устойчивости определяется как

,                                  (5.13)

где Му  - удерживающий момент;

Мо  - опрокидывающий момент.

В данном случае к опрокидывающим относятся моменты, создаваемые ветровой нагрузкой, а моменты, создаваемые весами элементов крана относятся к удерживающим с соответствующим знаком.

 ,          (5.14)

.

Так как рассчитанный коэффициент собственной устойчивости           Ку = 1,65 > 1,15, можно сделать вывод что данный кран устойчив и дополнительных мероприятий по обеспечению собственной устойчивости не требуется.

Вывод: устойчивость крана обеспечена, не требуется установка крана с дополнительными выносными опорами.



.4 Меры пожарной безопасности на стройплощадке


Пожарная безопасность на строительной площадке обеспечивается в соответствии с требованиями установленных [1].

Пожарная безопасность обеспечивается комплексом проектных решений, противопожарным режимом, использовании надежных средств автоматического оповещения, локализации и тушения пожара. Все эти задачи выполняются под контролем МЧС Росссии.

На строительной площадке применяются мероприятия, при которых исключается возможность пожара или взрыва, а в случае их возникновения предотвращается воздействие на людей опасных и вредных факторов пожара и взрыва и обеспечивается защита материальных ценностей. Они называются пожарной безопасностью.

Пожарная безопасность состоит из:

-    пожарной профилактики;

-    активной пожарной защиты.

К пожарной профилактике относятся мероприятия, направленные на предупреждение возникновения пожара:

-    соблюдение требуемых противопожарных разрывов между зданиями и сооружениями предприятия;

-    проектирование противопожарных преград (противопожарные стены, перегородки, перекрытия, двери, ворота, люки, тамбур - шлюзы и окна);

-    защита строительных конструкций от огня (усиление, огнезащитное покрытие конструкций, пропитка их огнезащитными составами и т.п.);

-    молниезащита строительных объектов;

-    комплексные и контрольные обследования, проводимые МЧС России. Первые проводят для того, чтобы подробно изучить противопожарное состояние объекта и разработать предложения по его улучшению. Контрольные обследования имеют целью установить степень выполнения предложенных мероприятий, выявить изменения, происшедшие на объекте со времени обследования.

К активной пожарной защите относятся мероприятия по эффективной борьбе с возникшим пожаром:

-    средства тушения пожаров (первичные - огнетушители: пенные, газовые, жидкостные, порошковые, специальные, углекислотно-бромэтиловые, кошма, песок; стационарные - сплинкерные и дренчерные установки);

-    противопожарное водоснабжение (противопожарные гидранты установлены в количестве 2 штук: один у въезда на строительную площадку, второй у площадки складирования материалов с противоположной стороны здания, охватывая всю площадку строительства);

-    пожарные машины и противопожарное оборудование (инвентарь, снаряжение, средства оснащения пожарных команд и т.п.);

-    проектирование путей эвакуации людей из зданий и сооружений;

-    средства извещения о пожарах (пожарная сигнализация и связь: охранно-пожарная сигнализация, диспетчерская связь и оперативная радиосвязь).

В данном проекте на территории стройплощадки запланированы пожарные гидранты и огнетушители, два щита с первичными средствами пожаротушения, бочка с водой 250 л и по 2 ведра на бочку.

Во временных зданиях и сооружениях находятся по одному огнетушителю, а также в зависимости от класса пожарной безопасности здания. На видном месте вывешиваются огнетушитель и инструкция действия рабочих при пожаре. В каждой бригаде назначается ответственный за пожарную безопасность. [1]. Заграждать проезды и проходы к зданиям и противопожарному инвентарю запрещается.

В соответствии с требованиями [1] на каждом объекте должна быть обеспечена безопасность людей при пожаре, а также разработаны инструкции о мерах пожарной безопасности для каждого взрывопожароопасного и пожароопасного участка. Для всех производственных и складских помещений должна определена категория взрывопожарной и пожарной опасности, а также класс зоны по правилам устройства электроустановок (далее - ПУЭ), которые надлежит обозначать на дверях помещений, назначены ответственные лица.

На территории стройплощадки выполняется временная система оповещения о пожаре, находящаяся в исправном состоянии и постоянной готовности, соответствовать проектной документации.

В помещении диспетчерского пункта (пожарного поста) должна быть вывешена инструкция о порядке действий дежурного персонала при получении сигналов о пожаре и неисправности установок (систем) пожарной автоматики. Диспетчерский пункт (пожарный пост) должен быть обеспечен телефонной связью и исправными электрическими фонарями (не менее 3 шт.). Перевод установок с автоматического пуска на ручной запрещается, за исключением случаев, оговоренных в нормах и правилах. В зданиях, где не требуются технические средства оповещения людей о пожаре, руководитель объекта должен определить порядок оповещения людей о пожаре и назначить ответственных за это лиц.

Руководители организаций или индивидуальные предприниматели имеют право назначать лиц, которые по занимаемой должности или по характеру выполняемых работ в силу действующих нормативных правовых актов и иных актов должны выполнять соответствующие правила пожарной безопасности, либо обеспечивать их соблюдение на определенных участках работ.

На территории стройплощадки приказом (инструкцией) должен быть установлен соответствующий его пожарной опасности противопожарный режим, в том числе:

-    определены и оборудованы места для курения;

-    определены места и допустимое количество единовременно находящихся в помещении сырья, полуфабрикатов и готовой продукции;

-    установлен порядок уборки горючих отходов и пыли, хранения промасленной спецодежды;

-    определен порядок обесточивания электрооборудования в случае пожара и по окончании рабочего дня;

-    регламентированы: порядок проведения временных и других пожароопасных работ; порядок осмотра и закрытия помещений после окончания работы; действия работников при обнаружении пожара;

-    определен порядок и сроки прохождения противопожарного инструктажа и занятий по пожарно-техническому минимуму, а также назначены ответственные за их проведение.

В зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара, а также предусмотрена система (установка) оповещения людей о пожаре, вывешены таблички с указанием номера телефона вызова пожарной охраны.

На объектах с массовым пребыванием людей (50 и более человек) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой не реже одного раза в полугодие должны проводиться практические тренировки всех задействованных для эвакуации работников.

Работники организаций, а также граждане должны:

-    соблюдать на производстве и в быту требования пожарной безопасности, а также соблюдать и поддерживать противопожарный режим;

-    выполнять меры предосторожности при пользовании газовыми приборами, предметами бытовой химии, проведении работ с легковоспламеняющимися (далее - ЛВЖ) и горючими (далее - ГЖ) жидкостями, другими опасными в пожарном отношении веществами, материалами и оборудованием;

-    в случае обнаружения пожара сообщить о нем в подразделение пожарной охраны и принять возможные меры к спасению людей, имущества и ликвидации пожара.

6. экологический раздел



Экологические требования предъявляемые к современным теплоизоляционным и гидроизоляционным материалам

Сложилось так, что в нашей стране строители редко задумываются о том, откуда тот или иной материал и о том, как он сказывается на здоровье человека. Большинство строительных организаций не ведут экологический менеджмент применительно к строительно-монтажным работам [56] некоторые о таковых стандартах даже и не знают.

Поиск и создание эффективных теплоизоляционных материалов на базе максимально дешевых сырьевых ресурсов продолжает оставаться актуальной проблемой. При этом большое значение имеет критерий экономии топливно-энергетических ресурсов при производстве теплоизоляционных материалов.

Экологически безопасные материалы, конечно, стоят дороже. Поэтому возникает ситуация, что строители гонятся за дешевым и зачастую некачественным с точки зрения экологии материалам.

К сожалению, информации об экологии строительных и отделочных материалов очень мало. Конечно, все материалы имеют экологический сертификат. Но дело в том, что нормы указываются для одного вида материала. В здании их набирается добрый десяток. И аккумулирующее воздействие мельчайших частичек токсичных веществ от материалов подсчитать практически невозможно и никакими гигиеническими нормами регламентировать нельзя. Разумеется, не все современные строительные и отделочные материалы опасны. Просто необходимо знать, где и какие из них можно использовать, чтобы свести к минимуму возможные проблемы.

При строительстве дома застройщик выбирает теплоизоляционные материалы (ТМ) руководствуясь многими параметрами, но в последние годы особое внимание стали уделять их энергоэффективности и экологичности.

Под энергоэффективностью понимается - существенное снижение потери тепла изолируемого помещения, по следующим критериям материалов:

    низкая теплопроводность - 0,06 и менее;

    способность аккумулировать тепло;

      низкие затраты энергии на его производство и транспортировку.

Экологичность ТМ - способность причинять наименьший вред окружающей среде и здоровью человека. Это качество рассматривают как при эксплуатации конструкций (отсутствие вредных выделений в воздухе и др.), так и при производстве и транспортировке ТМ (отсутствие сжигания топлива, использования возобновляемых ресурсов и вторичного сырья).

Как видим, эти понятия тесно связаны между собой: чтобы утеплитель считался экологичным, он должен быть энергоэффективным, т.е. иметь коэффициент теплопроводности менее 0,06, в противном случае потребуется чрезмерное сжигание топлива на отопление или увеличенный расход ТМ.

В зависимости от состава веществ, из которых выполнены теплоизоляционные материалы, они в определенных условиях могут воздействовать на изолируемые поверхности, окружающую среду, организм человека или животного. В большей степени это относится к органическим утеплителям. В ряде случаев учитывают вредность веществ, которые могут выделяться при пожаре либо увлажнении.

Теплоизоляционные материалы при увлажнении или высокой температуре могут вызвать коррозию (разрушение) изолируемой металлической поверхности. Коррозия также может возникнуть при применении увлажненной минеральной ваты, полученной из шлаков с высоким содержанием серы, за счет выделения из нее сернистого ангидрида, который при соединении с водой дает слабый раствор серной кислоты. Такую минеральную вату или изделия из нее нельзя применять для конструкций, подвергающихся увлажнению.

Теплоизоляционные материалы, содержащие фенол, могут воздействовать на окружающую среду путем выделения запахов при эксплуатации. Материалы, выделяющие запах, не применяют в жилых помещениях, пищевых холодильниках и т. д. При нанесении изоляции, выделяющей вредные вещества, работу выполняют в респираторах или специальных масках.

Минераловатные и стекловолокнистые материалы пылят при изготовлении и монтаже. Для снижения пыления материалов к ним в процессе изготовления добавляют специальные присадки: минеральное масло или эмульсол (при изготовлении минеральной ваты и изделий из нее), парафиновую эмульсию (при изготовлении стеклянного волокна или изделий из него).

Гигиенические характеристики вредных веществ в воздухе рабочей зоны (допускаемая предельная концентрация в воздухе - ПДК) при производстве теплоизоляционных работ приведены в ГОСТ 12.3.038-85.

Требования к теплоизоляционным материалам

Как известно, теплоизоляционные слои должны быть устойчивы к температурным воздействиям и деформациям, иметь точные размеры и служить в качестве основания для кровельной гидроизоляции, выдерживая при этом нагрузку при проходе человека, не должны разлагаться (эти требования касаются долговременной эксплуатации в конструкциях плоской кровли и не относятся к моменту укладки или монтажа).

Теплоизоляционные материалы с небольшой устойчивостью к нагрузкам сжатия допустимы к использованию только для вентилируемых кровель. Кроме того, они должны быть паропроницаемыми, чтобы проникающая влага быстро могла отводиться наружу через вентилируемое пространство.

Критерии выбора теплоизоляционного материала для плоских кровель

Для плоских кровель с гидроизоляционными покрытиями может быть использовано значительное количество различных теплоизоляционных материалов.

Большинство имеющихся на рынке ТМ можно подразделить на следующие основные подгруппы:

. Минераловатные и стекловатные плиты и маты.

. Пенопласты: пенополистирол, пенополиуретан, пеноизол.

. Вата и плиты из растительных, древесных волокон или волокон животного происхождения.

. Вспученные природные материалы: пеностекло, перлит, вермикулит, пенокерамика и др.

Материалы из первой подгруппы получают путем расплава каменного или стеклянного сырья и далее из этих волокон формируют плиты или маты различной плотности, при этом в процессе производства расходуется большое количество энергии. В качестве связующего для плит используют порядка 5% синтетических фенолформальдегидных и других полимеров. Свойства плит и матов из минеральных и стеклянных волокон зависит в частности от их плотности, размеров волокна, количества связующего, способа формования и т.д.

Данные ТМ относятся в основном к группе негорючих материалов, хотя при высокой температуре синтетическое связующее выгорает и плита рассыпается на отдельные волокна. При низких плотностях плиты и маты имеют очень большую сжимаемость под нагрузкой и воздухопроницаемость. Если при эксплуатации конструкций водяные пары попадают в данный утеплитель, то, проходя через стену, конденсируются в воздушных порах, что приводит к резкому снижению теплопроводности материала. Отсюда обязательным условием применения минераловатных и стекловатных плит является устройство сплошной пароизоляции с внутренней поверхности дома и, соответственно, устройство приточно-вытяжной вентиляции. Устройство сплошной пароизоляции предотвращает в некоторой степени попадание в жилые помещения формальдегида, фенола и других вредных, канцерогенных веществ, выделяющихся из связующего весь период эксплуатации данных ТМ.

Материалы второй группы получают путем вспучивания и формования различных полимеров. Свойства также зависят от рода полимера (полистирол, полиуретан, карбамидоформальдегид и др.), плотности и способа формования (экструзия или беспрессовый метод). Экструзионные пенопласты имеют в основном замкнутую пористость и как следствие низкую теплопроводность и водопоглощение. Пенопласты не экструзинонные имеют более высокое водопоглощение и при увлажнении сильно теряют теплопроводность. Данные материалы, как правило, хорошо горят и при горении выделяют сильные отравляющие вещества (например синильную кислоту, формальдегид). Неспроста пенополистирол, имеющий одну из самых высоких температур горения 1100 градусов Цельсия, применяли в напалмовых бомбах. В течение всего срока эксплуатации данные материалы, разлагаясь, выделяют стирол, формальдегид и другие канцерогенные вещества, отрицательно воздействующие на здоровье человека. Происходит усадка материалов, причем скорость этих процессов постепенно затухает. В первые месяцы эксплуатации пенополистирол дает очень сильную усадку, поэтому его даже рекомендуется перед применением вылеживать на складах. Теплопроводность с годами существенно увеличивается. Многие исследования показали, что срок эксплуатации данных материалов незначителен - 10-15 лет, особенно сильно это проявляется при нагреве солнечными лучами.

Третья группа ТМ наиболее обширна - сюда входят материалы из распушенных растительных и древесных волокон: древесноволокнистые плиты, целлюлозная вата (эковата), маты из льняного, конопляного, коксового, хлопкового волокна, а также овечья шерсть, утиный пух. Данные материалы производят обычно из вторичных ресурсов, отходов производства: макулатуры, опилок, старых джинсов и др. Из всего разнообразия на нашем рынке в основном представлены первые три. Данные органические волокнистые материалы имеют существенное отличие от минеральных волокон и пенопластов - они способны своими капиллярными волокнами впитывать излишки влаги и проводить ее через стены к наружной поверхности, воздушные поры при этом остаются сухими и поэтому теплопроводность при увлажнении до 20-23% практически не меняется. При использовании таких ТМ для изоляции дома устройство сплошной пароизоляции не требуется, т.е. вентиляция дома происходит естественным способом через стены (как в бревенчатом доме), тем самым в доме поддерживается наиболее комфортный климат. Для предотвращения возгорания и гниения в целлюлозную вату вводят антипирены и антисептики (бура и борная кислота) - нелетучие, не канцерогенные, безвредные для человека минеральные вещества. Древесная или целлюлозная вата в отличие от плит и матов подается в конструкцию по шлангу пневмотранспортом, заполняя все полости и создавая бесшовную изоляцию, устраняя утечки тепла по щелям на контакте конструкции и изоляции, существенно повышая энергоэффективность теплоизоляции. Данные материалы требуют наименьшее количество энергии при их производстве.

ТМ четвертой группы  получают путем вспучивания природных минеральных веществ: вулканических стекол, перлитов, глин и др. Материалы не горючие, не гниющие, а пеностекло еще и не поглощает влагу, хотя имеют чуть более высокие показатели теплопроводности. Они не выделяют ничего вредного при эксплуатации, но на их производство расходуется большое количество энергии.

При выборе теплоизоляции здания руководствуются условиями эксплуатации конкретной конструкции.

Однако теплоизоляционного материала, равным образом подходящего для всех областей применения, к сожалению, нет. Решающее значение при выборе теплоизоляционного материала имеют вид основного сырья и характер структуры материала.

Поскольку ни один из теплоизоляционных материалов не может одновременно удовлетворять всем перечисленным критериям, то негативные свойства теплоизоляционных материалов улучшают с помощью специальных способов их укладки и других специальных мер.

Выбор теплоизоляционного материала имеет в настоящее время огромное значение с точки зрения экологической безопасности. В качестве примера здесь можно привести выделяющиеся летучие газы при вспенивании синтетических теплоизоляционных материалов, а также остаточный экологический ущерб и возможность переработки теплоизоляционных материалов после сноса здания.

Таблица 6.1 - Рекомендуемая минимальная толщина теплоизоляционных материалов, размещаемых на профилированных стальных листах трапециевидного сечения

Ширина зазоров между гребнями, мм

Минимальная толщина теплоизоляционного материала, мм


ППС

ППУ

Минеральное волокно

Пеностекло

70

40

40

50

40

100

50

50

80

50

130

60

60

100

60

150

70

60

120

70

160

80

70

120

80

170

90

80

140

90

180

100

80

140

90


Экструдированный пенополистирол XPS впитывает незначительное количество воды, что важно для некоторых областей его применения (инверсионная кровля). Благодаря высокой устойчивости при нагрузках сжатия рассматриваемый теплоизоляционный материал подходит для применения на эксплуатируемых кровлях или местах парковки автомобилей.

Гидроизоляционные материалы предназначены для гидроизоляции здания и сооружения. Их суть обеспечить надежную водонепроницаемость строительных конструкций и утепляющих материалов. Гидроизоляци обеспечивет не только долговечночть здания но и охраняет здоровье человека и окружающую среду. Он позволяет защитить конструкции от воды, а следовательно и от грибка, сырости , холода, и следовательно защитить здоровье человека от болезней. В состав гидроизоляции входит защита кровли, фундамента, стен, стальных элементов

Как выбрать способ гидроизоляции фундамента (обмазочная гидроизоляция)

Гидроизоляция подземных сооружений - задача, требующая серьезного подхода. Поверхностям, подверженным контакту с водой постоянно, например, стенам фундаментов, подвалов, каналов, железобетонных резервуаров и т.п., необходима гидроизоляция, способная сохранять свои свойства длительный срок.

Существует несколько способов проведения гидроизоляционных работ.

Инъекционная гидроизоляция - это материалы на минеральной, полиуретановой, эпоксидной и других основах. С помощью давления, через специально подготовленные отверстия, материал проникает в структуру бетонной, кирпичной или другой стены, застывая в порах и капиллярах, создает горизонтальную отсечку, не давая влаге подниматься выше. Такой способ гидроизоляции применяется в основном, когда невозможно освободить фундамент от грунта и провести обмазочную гидроизоляцию. Этот способ дорогостоящ и требует наличия не только специализированного оборудования, но и навыка производителей работ.

Проникающая гидроизоляция - Проникающие материалы изготавливаются из цемента с добавками химически активных веществ и специально измельченного песка. Применяется в основном для внутренней гидроизоляции фундаментов и подвалов, а также при ремонте бетонных сооружений. В процессе эксплуатации, при контакте с водой, химическая реакция продолжается, и процесс герметизации продолжается - происходит самозалечивание бетона. Получается двойной гидроизоляционный эффект: гидроизоляция внешнего слоя и кристаллизация пор внутри бетона. Этот материал можно использовать и при реконструкции, и при новом строительстве, если доступ к внешним поверхностям ограничен, и единственный способ устройства гидроизоляции - это работы изнутри помещения. Этот способ больше подходит для свежего бетона. При ремонте старого бетона, необходимо механическим способом очистить поверхность от штукатурки и обезжирить, чтобы открыть доступ к капиллярной системе поверхности.

Обмазочная гидроизоляция - это однослойное или многослойное покрытие толщиной от миллиметра до нескольких сантиметров. Применяется для наружной защиты дома от грунтовых вод, и внутренней защиты от капиллярной влаги. К обмазочной гидроизоляции относятся материалы на цементной основе, но наиболее популярны материалы на основе битумов. Гидроизоляция с использованием битумных и битумно-полимерных мастик ТЕХНОНИКОЛЬ, относится к обмазочной гидроизоляции.

В результате обработки бетонной или металлической сваи подобным образом, образуется пленка, позволяющая эффективно задерживать влагу, не допуская деформации основного материала. Достоинство данного типа гидроизоляции фундаментов - высокая степень защиты всей поверхности бетонной плиты или металлической сваи и отсутствие специальной подготовки лица, проводящего работы. Это самый доступный метод гидроизоляции, как по цене, так и по простоте устройства.

Выбор мастики на основе битумных материалов

Выбор битумного материала для проведения обмазочной гидроизоляции зависит от многих факторов:

1.   Температура окружающей среды при проведении работ

2.   На внутренних или внешних поверхностях будет проводится гидроизоляция

.     Какова площадь обрабатываемой поверхности и сроки проведения работ

.     Планируемые нагрузки на готовые гидроизоляционное покрытие в процессе эксплуатации

.     Бюджет на гидроизоляционные работы

Ответы на эти простые вопросы помогут сделать правильный выбор материала. И дадут возможность сэкономить без ущерба качеству обмазочной гидроизоляции фундамента.

Использование горячих битумов чаще всего характеризуется низкой ценой за квадратный метр. Это самый древний способ проведения гидроизоляции, со временем изменилось лишь количество добавок, делающих материал более эластичным и проникающим. Минусом при выборе подобного типа материала является необходимость присутствия на строительной площадке дополнительного нагревательного оборудования для перевода мастики в жидкую консистенцию и более четких соблюдений правил техники безопасности для избегания ожогов и травм. Работать с таким материалом можно при отрицательных температурах.

Чтобы избежать подобных сложностей, можно выбрать мастики на органических растворителях. Это самый распространенный метод устройства битумной обмазочной гидроизоляции. Для проведения работ достаточно обычной кисти или шпателя, производителю работ не требуется никаких дополнительных навыков. В зависимости от вида выполняемых работ можно выбрать обычную битумную мастику на растворителе или битумную мастику с добавлением полимеров. Полимеры добавляют материалу дополнительные качества по эластичности, качеству сцепления с основанием, и увеличивает температурный диапазон применения материала. Другими словами, добавление полимера в битумную мастику дает возможность применения материала на кровле, но повышает стоимость самого материала. Поэтому для проведения большинства простых работ по устройству обмазочной гидроизоляции фундаментов вполне достаточно обычной битумной мастики. Эти мастики так же могу применяться при отрицательных температурах.

Битумно-полимерная мастика объединила в себе качества битумного и полимерного материала. Она защищает от сырости, образования грибка и плесени, обладает высокой прочностью. Используется в качестве антикоррозионной защиты деревянных, металлических, бетонных и других конструкций. Такая полимерная мастика может применяться также для антикоррозионной защиты трубопроводов и в кровельных и гидроизоляционных работах, для приклеивания всевозможных строительных материалов. Такой материал незаменим, когда нужно произвести герметизацию швов и стыков, приклеить плитку и гидроизоляционный материал. Покрытие наносится на поверхность в жидком виде, получается гидроизоляционная пленка, не имеющая швов и стыков. Благодаря эластичности этой пленки герметичность кровли сохраняется даже в случае деформации крыши.

В случае, когда необходимо провести работы на больших площадях за короткое количество времени - на помощь придут битумно-латексные эмульсии для механизированного применения (жидкая резина). При разной производительности труда, площадь обрабатываемой поверхности может составлять 1000 м2 за 8 часов.

Гидроизоляция кровли - необходимая мера, которая выполняет важную функцию: предохраняет кровлю от разрушительного влияния атмосферной влаги и различных водных растворов. Если не провести работы по гидроизоляции вовремя, то атмосферные осадки могут спровоцировать быстрый износ кровельного покрова, что сократит срок службы всей крыши. Если не сделать своевременную гидроизоляцию, придется проводить ремонт всей кровли.

Гидроизоляционные работы предпочтительно производить на этапе строительства дома, тогда принятые меры помогут не только продлить срок службы покрытия, но и защитить здание в целом. Кроме того, такие дополнительные меры защиты здания от влаги при строительстве смогут сэкономить ваши деньги в будущем.

Требования к гидроизоляции кровли

Гидроизоляционные материалы для кровли, которые применяют для выполнения работ, должны обладать определенными качествами:

1.  влагонепроницаемостью;

2.   механической прочностью;

.     эластичностью;

.     теплостойкостью.

Кроме того, гидроизоляция крепится к кровле, а точнее, к ее основанию. Это спасает покрытие от сильных порывов ветра.

Одно из необязательных, но весьма желательных требований - теплосберегающая функция. Сочетание защиты от влаги и холода в одном материале - идеальное решение для вашего дома.

Подбор материалов для гидроизоляции любого вида кровли

Крыша чаще всего покрывается материалами из битума. Именно это покрытие на современном строительном рынке является одним из самых распространенных и широко используемых для гидроизоляции плоской кровли.

Некоторое время назад для гидроизоляции любого вида кровли использовались три основных материала: рубероид, пергамин и гидростеклоизол. Теперь они отходят на второй план, так как на замену пришли полимерно-битумные покрытия. Эти рулонные наплавляемые материалы в основе имеют не склонные к гниению стеклоткань или полиэстер.

Применение материалов нового поколения для гидроизоляции кровли гарантирует прочность, надежность и продолжительный срок службы крыши.
Гидроизоляционные работы рулонными материалами и мастикой проводится на крышах с уклоном до 60 градусов. Вообще угол уклона крыши определяет количество гидроизоляционных слоев, в том числе количество слоев армированной мастики.

Гидроизоляция может производиться при различных основаниях крыши. Это может быть и дерево, и любой металл, бетон. Кроме того, кровельный ковер можно класть на старое покрытие или шифер.

Мастичная кровля

Гидроизоляция кровли иногда производится с помощью мастики. В этом случае рулонные кровельные материалы <http://www.tn.ru/> не используются. Таким образом создается мастичная кровля. Ее преимущество заключается в том, что в итоге работ получается бесшовная мембрана. Кроме того, такое покрытие создается непосредственно на крыше, не нужно производить дополнительных работ по подготовке. Мастика еще и обладает хорошей адгезией к бетону, различным металлам, а также битумным материалам.

Гидроизоляция мастикой выполняется следующим образом: битумно-полимерная мастика наносится на основание из бетона, после чего на поверхности образуется тонкая, но прочная и эластичная мембрана. После полного застывания покрытие выглядит монолитным.

Применение мастики для гидроизоляции различных кровель оправдано и для жилых зданий, и для промышленных сооружений. Особенно актуальным оно становится, когда через кровлю проведено очень много различных строительных конструкций (растяжек для антенн, опор для оборудования).

Битумно-полимерные мастики отличаются рядом преимуществ:
- высокая прочность;

легкость;

эластичность;

стойкость к любым агрессивным средам, окислению и ультрафиолетовому излучению;

широкий температурный диапазон применения от -60 до +100оС.

Разность в цене между различными производителями гидроизоляционных материалов может отличаться в разы, а их физические и эксплуатационные характеристики при этом отличаются совсем незначительно.

Качество выполнения гидроизоляции зависит не только и не столько от используемых материалов, сколько от точного соблюдения рекомендованных технологий нанесения. Этому нужно обращать главное внимание.

Приемку здания при его сдаче в эксплуатацию в соответствии с проектом. Приемка здания оформляется актом приемки законченного строительством объекта.

При вводе в эксплуатацию здания, изготовленного по конкретному проекту, жильцу передается паспорт дома, содержащий (наряду с другими документами, параметрами, характеристиками дома) сведения, гарантирующие экологическую безопасность условий проживания.

В паспорт дома должны включаться:

гигиенические сертификаты на материалы, изделия, конструкции и оборудование;

акты об индивидуальных санитарно-гигиенических испытаниях смонтированных материалов, изделий, конструкций, оборудования и здания в целом, включая радиационные обследования и испытания;

результаты (протоколы, акты и т.п.) входного операционного и приемочного контроля при строительстве здания, включая акты, освидетельствования скрытых робот (утепления, пароизоляции, гидроизоляции, уплотнении стыков) и акты о промежуточной приемке отдельных видов наружных ограждений и несущих конструкций;

акты об индивидуальных испытаниях смонтированного отопительного и вентиляционного оборудования;

указания по эксплуатации и ремонту, обеспечивающие определенный гарантированный уровень экологической безопасности (с учетом особых условий проветривания в начальный период эксплуатации).

7. Экономический раздел


Сметная документация составлена на основании чертежей проекта и в соответствии с  [53].

Расчет составлен в базисном уровне стоимости, определяемом на основе действующих сметных норм и цен на 1 января 2000 г. c переводом в текущие цены по состоянию на I квартал 2017 г. Переводной коэффициент на материалы - 10,33.

Накладные расходы на строительно-монтажные работы определены от фонда оплаты на основе нормативов накладных расходов по видам строительных, ремонтно-строительных, монтажных и пусконаладочных работ, применяемых при составлении смет, согласно [51].

Плановые накопления на строительно-монтажные работы определены от фонда оплаты на основе нормативов накладных расходов по видам строительных, ремонтно-строительных, монтажных и пусконаладочных работ, применяемых при составлении смет, согласно [52].

В сметной документации учтено увеличение заработной платы в Вологодской области на 15% .

Перечень затрат по главе «Прочие затраты» определен согласно [53].

Дополнительные затраты при производстве работ в зимнее время определены на основании ГСН 81-05-02-2001 приняты и введены в действие с 01.06.2001г. постановлением Госстроя России от 19.июня.2001 №62.

В сводном сетном расчете размер средств на временные здания и сооружения определен в соответствии с правилами, предусмотренными [53].

В сводном сметном расчете включен резерв средств на непредвиденные затраты и расходы в размере 2%, предназначенный для возмещения стоимости работ и затрат, потребность в которых возникает в ходе строительных работ в результате уточнения условий по объекту (видам работ), не предусмотренных в утвержденной сметной документации.

Таблица 7.1-Сметная стоимость в тыс. руб. с учетом НДС:

Наименование

Ед. изм.

Количество

1

Сметная стоимость строительства с НДС

тыс. руб.

355702

2

Нормативная трудоемкость

ч / дн

17092

3

Общая площадь здания

м2

8200

4

Строительный объем здания

м3

16489

5

Удельные капитальные вложения:




на единицу мощности

тыс. руб. / ч / дн

20,8


на ед. строительного объема

тыс. руб. / м3

21,6


на единицу площади

тыс. руб. / м2

43,4


Сметная стоимость строительства «10 этажный жилой дом  в г. Вологда»  составила 355702 тыс. рублей, в том числе НДС - 47078 тыс. рублей.

Состав сметной документации следующий:

1. Сводный сметный расчет стоимости строительства (Приложение 3);

. Объектный сметный расчет № 02-01 «На строительство Многоэтажного жилого дома в г. Вологда» (Приложение 4);

. Локальный сметный расчет № 02-01-01 «На общестроительные работы» (Приложение 5);

. Локальный сметный расчет № 02-01-01 «На общестроительные работы» (Приложение 6);

. Локальный сметный расчет № 02-01-02 «На внутренние санитарно-технические работы» (Приложение 7);

. Локальный сметный расчет № 02-01-04 «На слаботочные работы» (Приложение 8);

. Локальный сметный расчет № 02-01-03 «На электротехнические работы» (Приложение 9).

Заключение

В данной выпускной квалификационной работе на тему мною разработано строительство нового 10 этажного жилого дома в г. Вологда.

В архитектурно-строительном разделе описаны принятые архитектурно-конструктивные решения.

В расчетно-конструктивном разделе произведен расчет монолитного участка балконной плиты и проведен расчет фундаментов расчет простенка многоэтажного здания.

В технологическом разделе составлена технологическая карта на выполнение кладочно-монтажного процесса.

В организационном разделе приведены и обоснованы основные технологические процессы, определена сетевая модель производства работ, произведена оптимизация и календаризация сетевого графика, рассчитана продолжительность работ по строительству здания, рассчитана потребность в основных материалах, конструкциях, рассчитаны площади временных здании и сооружений, потребность в транспортных средствах.

В сметном разделе произведен расчет основных затрат на строительство здания. Стоимость одного метра квадратного составила 43,4 тыс. рублей.

В разделе безопасности жизнедеятельности проведен анализ опасных и вредных производственных факторов при организации земляных работ, определены меры по обеспечению безопасных и здоровых условий труда при организации земляных работ, определена устойчивость крана, определены меры пожарной безопасности на стройплощадке

В разделе экологичность проекта определены экологические требования предъявляемые к современным теплоизоляционным и гидроизоляционным материалам.

В целом выпускная квалификационная работа выполнена в полном объеме и дает полную характеристику производимых работ.

Список используемых источников информации


1.       Технический регламент о требованиях пожарной безопасности: фед. закон от 22.06.2008 N 123-ФЗ.- Москва: Омега-Л, 2008.-2014с.

2.            Технический регламент о безопасности зданий и сооружений: федер. закон от 23.12.2009 № 384-ФЗ.- Москва: Омега-Л, 2014.-162 с.

.              Об охране окружающей природной среды : федер. закон от 10.01.2002 № 7-ФЗ.- Москва: Омега-Л, 2014.-62 с.

.              СП 54.13330.2011. Свод правил. Здания жилые многоквартирные: актуализированная редакция СНиП 31-01-2003: утв. Минрегионом РФ 24.12.2010 №778.- Введ. 20.05.2011. -Москва: ОАО «ЦПП», 2011. - 39 с.

.              СП 44.13330.2011. Свод правил.  Административные и бытовые здания: актуализированная редакция СНиП 2.09.04-87: утв. Минрегионом РФ 27.12.2010 №782. - Введ. 20.05.2011. - Москва: ОАО «ЦПП», 2011. - 30 с.

.              СП 42.13330.2011. Свод правил. Градостроительство. Планировка и застройка городских и сельских поселений: актуализированная редакция СНиП 2.07.01-89*: утв. Минрегионом РФ 28.12.2010 №820. - Введ. 20.05.2011.- Москва: ОАО «ЦПП», 2011.- 125 с.

.              СП 131.13330.2012. Свод правил. Строительная климатология: актуализированная версия СНиП 23-01-99: утв. Минрегионом РФ 30.06.2012 №275. - Введ. 01.01.2013. - Москва: ОАО «ЦПП», 2012. - 113с.

.              СП 23-101-2004. Свод правил. Проектирование тепловой зашиты здания: утв. ФГУП ЦНС 23.04.2004 № 01. - Введ. 01.06.2004. - Москва: ФГУП ЦПП, 2004. -140 с.

.              СП 126.13330.2012. Свод правил. Геодезические работы в строительстве: актуализированная редакция СНиП 3.01.03-84: утв. Минрегион РФ от 29.12.2011 № 635/1.-Введ.01.01 2013. - Москва: ФАУ «ФЦС», 2012. -80с.

.              СП 70.13330.2012. Свод правил. Несущие и ограждающие конструкции: актуализированная редакция СНиП 3.03.01-87: утв. Госстроем России 25.12.2012 № 109ГС. - Введ. 01.07.2013. - Москва: ОАО «ЦПП», 2012. -293 с.

.              СП 59.13330.2012. Свод правил. Доступность зданий и сооружений для маломобильных групп населения: актуализированная редакция          СНиП 35-01-2001: утв. Минрегионом РФ 27.12.2011 №605. - Введ. 01.01.2013. - Москва: ОАО «ЦПП», 2012. - 99с. Минрегион России. Введ. 27.12.2011.- - М.: ФАУ «ФЦС» , 2011. - 95 с.

.              СП 20.13330.2011. Свод правил.  Нагрузки и воздействия: актуализированная редакция СНиП 2.01.07-86*: утв. Минрегионом РФ 27.12.2010 №787.- Введ. 20.05.2011. - Москва: ОАО «ЦПП», 2011. - 85 с.

.              СП 50.13330.2012. Свод правил. Тепловая защита зданий: актуализированная редакция СНиП 23-02-2003: утв. Минрегионом РФ 30.06.2012 № 265. - Введ. 01.01.2012. - Москва: ФАУ «ФЦС», 2012. -96 с.

.              СП 16.13330.2011. Свод правил. Стальные конструкции: актуализированная редакция СНиП II-23-81*: утв. Минрегионом РФ 27.12.2010 №791.- Введ. 20.05.2011.-Москва: ОАО «ЦПП», 2010.- 215 с.

.              СП 52-101-2003. Свод правил. Бетонные и железобетонные конструкции без предварительного напряжения арматуры. СНиП 2.03.01-84*. Бетонные и железобетонные конструкции: утв. Госстрой РФ 25.12.2003. - Введ. впервые. Отказано в гос. регистрации (Письмо Минюста России от 24.01.2005 № 01/463-ВЯ).- Москва: ФГУП ЦПП, 2004.- 59 с.

.              СП 22.13330.2011. Свод правил. Основания зданий и сооружений: актуализированная редакция СНиП 2.02.01-83*: утв. Минрегионом РФ 28.12.2010 № 823. - Введ. 20.05.2011 . - Москва: ОАО «ЦПП», 2011. - 166с.

.              СП 17.13330.2011. Свод правил. Кровли: актуализированная редакция СНиП II-26-76: утв. Минрегионом РФ 27.12.2010 №784. - Введ. 20.05.2011.-Москва: ОАО «ЦПП», 2011.- 74 с.

.              СП 15.13330.2012. Свод правил. Каменные и армокаменные конструкции: актуализированная редакция СНиП П-22-81*: утв. Минрегионом РФ 29.12.2011 №635/5. - Введ. 01.01.2013.- Москва: ОАО «ЦПП», 2012.- 78 с.

.              СП 64.13330.2011. Свод правил. Деревянные конструкции: актуализированная редакция  СНиП II-25-80*: утв. Минрегионом РФ 28.12.2010 № 826. - Введ. 20.05.2011. - Москва: ОАО «ЦПП», 2011. - 92 с.

.              СП 29.13330.2011. Свод правил. Полы: актуализированная редакция: СНиП 2.03.13-88: утв. Минрегионом РФ 27.12.2010 № 785. - Введ. 20.05.2011. - Москва: ОАО «ЦПП», 2011. -69 с.

.              СП 52.13330.2011. Свод правил. Естественное и искусственное освещение: актуализированная редакция СНиП 23-05-95*: утв. Минрегионом РФ 27.12.2010 №783. - Введ. 20.05.2011. - Москва: ОАО «ЦПП», 2011. - 80 с.

22.           СП 2.13130.2009. Свод правил. Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты: утв. МЧС России 25.03 2009 № 172. - Введ.  25.03 2009. - Москва: ФГУ <http://geobases.ru/rubric/%D1%84%D0%B3%D1%83/0> ВНИИПО МЧС, 2009. - 23 с.

.              СП 8.13130.2009. Свод правил. Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности: утв. МЧС России 25.03 2009 № 178. - Введ.  25.03 2009. - Москва: ФГУ <http://geobases.ru/rubric/%D1%84%D0%B3%D1%83/0> ВНИИПО МЧС, 2009. - 20 с.

.              СП 28.13330.2012. Свод правил.  Защита строительных конструкций от коррозии: актуализированная редакция СНиП 2.03.11-85: утв. Минрегионом РФ 29.12.2011 №625. - Введ. 01.01.2013. - Москва: ФАУ «ФЦС», 2012. - 99с.

.              СП 1.13130.2009. Свод правил. Системы противопожарной защиты. Эвакуационные пути и выходы: утв. МЧС России 25.03 2009 № 171. - Введ.  25.03 2009. - Москва: ФГУ <http://geobases.ru/rubric/%D1%84%D0%B3%D1%83/0> ВНИИПО МЧС, 2009. -47 с.

.              СП 30.13330.2012. Свод правил. Внутренний водопровод и канализация зданий: актуализированная редакция СНиП 2.04.01-85*: утв. Минрегионом РФ 29.12.2011 №626. - Введ. 01.01.2013. - Москва: ФАУ «ФЦС», 2012. - 99с.

.              СП 48.13330.2011. Свод правил. Организация строительства: актуализированная редакция СНиП 12-01-2004: утв. Минрегионом РФ 27.12.2010 № 781. - Введ. 20.05.2011. - Москва: ОАО «ЦПП», 2011. - 25 с.

.              СП 12-136-2002. Свод правил. Безопасность труда в строительстве. Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ. справочное пособие к СП 12-136-2002: утв. Госстроем РФ от 12.09.2002 № 122.-Введ. 12.09.2002. - Москва: ФГУП ЦПП, 2003. -9с.

.              СНиП 12-03-2001. Строительные нормы и правила. Безопасность труда в строительстве. Часть 1. Общие требования: утв.. Госстроем РФ 23.07.2001 № 80. - Введ. 01.09.2001. - Москва: Стройиздат, 2004. -48 с.

.              СНиП 12-03-2002. Строительные нормы и правила. Безопасность труда в строительстве. Часть 2 : утв. Госстроем РФ 17.09.2002 № 123. - Введ. 01.01.2003. - Москва: Стройиздат, 2002. -30с.

.              СНиП 1.04.03- 85*. Строительные нормы и правила. Норм продолжительности строительства и задела в строительстве предприятий, зданий и сооружении. Часть1 (Общие положения. Раздел А): утв. Госстроем СССР 17.04.1985 №51/90.- Введ. 17.04.85. - Москва: Стройиздат, 1986. - 464 с.

.              СанПиН 2.2.3.1384-03. Санитарно-эпидемиологичсекие правила и нормативы. Гигиенические требования к организации строительного производства и строительных работ: утв. Гл. гос. Санитар. Врачом РФ 11.06.2003 №275. - Введ. 01.06.2003. - Москва: Федеральный центр госэпидемнадзора Минздрава России, 2003. - 60с.

.              ЕНиР E-2. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем СССР 25.12.1988. Сб. Е2: Земляные работы. Вып. 1: Механизированные и другие земляные работы.- Москва: Стройиздат, 1988.- 224 с.

.              ЕНиР E-4. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем СССР 20.12.1986. Сб. Е4: Монтаж сборных и устройство монолитных ж/б конструкций. Вып. 1. Здания и промышленные сооружения.- Москва: Стройиздат, 1986.- 64 с.

35.           ЕНиР E5-1. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем СССР 20.12.1987. Сб. Е5-1: Монтаж металлических конструкций. Вып. 1. Здания и промышленные сооружения.- Москва: Стройиздат, 1987.- 26 с.

.              ЕНиР Е4. Каменные работы: утв. Госстроем СССР 20.12.1987. Сб. Е4: Каменные работы.- Москва: Стройиздат, 1987.- 42 с.

37.     Дикман, Л.Г. Организация и планирование строительного производства. Управление строительными организациями, основами АСУ: учебник для строительных вузов и фак./Л.Г. Дикман . - Москва: Высш. шк., 1988.- 559 с.

38.           Дикман, Л.Г. Организация жилищного гражданского строительства : учебное пособие. справочник строителя /Л.Г Дикман. - Москва: Стройиздат, 1990.- 495 с.

.              Строительные машины. Справочник в 2-х т. Машины для строительства промышленных, гражданских, гидротехнических сооружений и дорог. изд. 4-е, перераб. и доп. / под ред. д-ра техн. наук В.А. Баумана и инженера Ф.А. Лайкра. - Москва, “Машиностроение”, 1976.-Т.1.- 502 с.: ил.

.              Технология строительного производства: учебн. для вузов/ Л.Д. Акимова, Н.Г. Амосов, Г.М. Бадьин и др.; Под ред. Г.М. Бадьина, А.В. Мещанинова.- 4-е изд., перераб и доп.- Л.: Стройиздат, 1987.- 606 с.

.              Технология строительного производства и охрана труда: учебн. для архит. спец. вузов/ под ред. Г.Н. Фомина.- Москва: Стройиздат, 1987.- 375 с.: ил.

.              МДС 12-11.2002. Методическое пособие к СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования для проведения обучения и проверки знаний по охране труда руководящих работников и специалистов в строительстве: одобрено и рекомендовано для включения в состав комплекта изданий Госстроя России по охране труда решением Экспертного совета по охране труда протоколом Госстроя России 15.03.2002 № 4.- Введ. 15.03.2002.-Москва: ГУП ЦПП, 2002 -385 с.

.              МДС 12-14.2003. Методическое пособие к СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» для проведения обучения и проверки знаний по охране труда руководящих работников и специалистов в строительстве: утв. Госстроем России 30.07.2003. -Введ. 30.07.2003.-Москва: ГУП ЦПП, 2003. - 215 с.

.              Пособие по производству работ при устройстве оснований и фундаментов к СНиП 3.02.02-83: НИИОСП.- Москва: Стройиздат, 1986.- 567 с.

.              Пособие по разработке проектов организации строительства и проектов производства работ для жилищно-гражданского строительства к СНиП 3.01.01-85: ЦНИИОМТП.- Москва: Стройиздат, 1989.- 160 с.

.              ГОСТ 12.1.046-85. Строительство. Нормы освещенности строительных площадок.- Введ. 25.04.1985 № 58. - Москва: Стройиздат, 1985. -32с.

.              ГОСТ 530-2007. Кирпич и камни керамические.- Введ.01.03.2008.- Москва: Стройиздат, 1985. -32с.

.              СН 494-77 Нормы потребности в строительных машинах. - Введ. 01.01.1978. -Москва: Стройиздат, 1978.-15с.

.              ТЕРм-2001. Территориальные сметные нормативы. Территориальные единичные расценки на монтаж оборудования ТЕРм-2001. Вологодская область. Указания по применению территориальных единичных расценок на монтаж оборудования. - Вологда , 2012. - 19 с.

.              ТССЦ-2001.Территориальные сметные нормативы. Территориальных сметных цен на материалы, изделия и конструкции, применяемые в строительстве Изменения, которые вносятся в территориальные сметные нормативы. Территориальные сметные цены на материалы, изделия и конструкции, применяемые в строительстве. 1 часть. - Вологда, 2012. - 45с.

.              МДС 81-33.2004. Методические указания по определению величины накладных расходов в строительстве: - Введ. Госстроем России 12.01.2004. -          Москва: ОАО ЦПП, 2004. -152с.

.              МДС 81- 25.2001. Методические указания по определению величины сметной прибыли в строительстве: -Введ. Госстроем России 28.02.2001 -        М.: ОАО ЦПП. -2001. -183с.

.              МДС 81-35.2004. Методика определения стоимости строительной продукции на территории Российской Федерации, с изм.: - Введ. Госстроем России 05.03.2004. - Москва: ФГУП ЦПП, 2004- 15с.

.              ГСН 81-05-01-2001. Государственные сметные нормы. Сб. ГСН 81-05-01-2001: Сборник сметных норм затрат на строительство временных зданий и сооружений ГСН 81-05-01-2001: -Введ. Госстроем России 07.05.2001 -Москва: ОАО ЦПП, 2001-315с.

.              ГСН 81-05-02-2007. Государственные сметные нормы. Сб. ГСН 81-05-02-2007: Сборник сметных норм дополнительных затрат при производстве строительно- монтажных работ в зимнее время. изд. 2-е, изм. и допол.: - Введ. Госстрой России 19.06.2001.-Москва: ОАО ЦПП, 2007.-213с.

.              ГОСТ Р-53770-2010 (ИСО 4190-1:1999). Национальный стандарт Российской Федерации/ Федерального агентства по техническому регулированию и метрологии.- Введ. 11.12.2010.- Москва: Стандартинформ, 2010.- 20с.

.              ГОСТ 13579-78. Блоки бетонные для стен подвалов.- Введ. 30.12.1977 № 234. - Москва: Стандартинформ, 2005. -11с.

.              ГОСТ 10704-91. Трубы стальные электросварные прямошовные.- Введ. 15.11.1991 № 1743. - Москва: Стандартинформ, 2007. -8с.

Похожие работы на - Проект 10-этажного жилого дома



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
