Проектирование противопожарной автоматики

Введение

Пожар- это неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства. Такое определение можно прочитать в первой статье Федерального Закона

№ 69 «О пожарной безопасности» от 21.12.1994 г.

Суть всей науки пожарной безопасности основана на предотвращении причинения ущерба, как прямого, так и косвенного, жизни и здоровью людей, а также материальным ценностям. Это целая система, включающая в себя не только разработку и эксплуатацию автоматических систем, таких как АПС, СОУЭ, системы дымоудаления и прочих. Необходимо смотреть гораздо шире. Система обеспечения пожарной безопасности включает в себя очень много различных направлений, включающих в себя занятия с персоналом, регулярные проверки и техническое обслуживания средств обеспечения пожарной безопасности и прочих.

Пожар, как причина одновременной гибели большого числа людей, по количеству погибших уступает многим видам чрезвычайных происшествий природным катастрофам, таким как землетрясения, ураганы, наводнения и прочие. Стоит отметить, что по суммарному количеству жертв за продолжительный период времени пожары уступают место таким чрезвычайным происшествиям, как ДТП, преступные посягательства на жизнь, несчастные случаи на производстве и прочим.

Наряду с повышением уровня знаний людей, необходимо исключить человеческий фактор, как составляющую обеспечения защищенности людей от пожара. Таким образом поднимается вопрос об оборудовании зданий, сооружений и помещений, различных по функциональному назначению, установками противопожарной автоматики. Принимая во внимание конкретный объект, который является предметом рассмотрения, а также проведя анализ действующих руководящих документов, автор пришел к выводу, что необходимо произвести разработку установки автоматического водяного пожаротушения.

1.Анализ пожарной опасности на производственных объектах

.1 Анализ пожаров в машиностроительной отрасли

Машиностроительные предприятия отличаются повышенной пожарной опасностью, так как характеризуется сложностью производственных процессов; наличием значительных количеств ЛВЖ и ГЖ, сжиженных горючих газов, твердых сгораемых материалов; большой оснащенностью электрическими установками и прочие.

Согласно официальной статистике, приведенной в открытых источниках МЧС России, основными причинами пожаров на машиностроительных предприятиях являются:

нарушение технологического режима - 33%;

неисправность электрооборудования (короткое замыкание, перегрузки и большие переходные сопротивления) - 16%;

плохая подготовка оборудования к ремонту - 13%;

самовозгорание промасленной ветоши и других материалов, склонных к самонагреванию - 10%;

несоблюдение графика ППР, износ и коррозия оборудования - 8%;

неисправность запорной арматуры и отсутствие заглушек на ремонтируемых или законсервированных аппаратах и трубопроводах - 6%;

искры при электро- и газосварочных работах - 4%;

неисправность канализации и гидрозатворов - 4%;

конструктивные недостатки оборудования - 3%;

ремонт оборудования на ходу - 2%;

реконструкция установок с отклонением от технологических схем - 1%.

Причиной возникновения возгорания или пожара также могут послужить нарушение норм и правил хранения пожароопасных материалов, неосторожное обращение с огнем, использование открытого огня факелов, паяльных ламп, курение в запрещенных местах, невыполнение противопожарных мероприятий по оборудованию пожарного водоснабжение, пожарной сигнализации, обеспечение первичными средствами пожаротушения и другие.

Основы противопожарной защиты предприятий определены стандартами ГОСТ 12.1. 004 76 «Пожарная безопасность», ГОСТ 12.1.010 76 «Взрывобезопасность. Общие требования».

В соответствии с приведенными выше ГОСТ возможная частота пожаров и взрывов допускается такой, чтобы вероятность возникновения пожаров в течении года не превышала 1×10-6 или чтобы вероятность воздействия опасных факторов на людей в течении года не превышала 1×10-6 на человека. Мероприятия по пожарной профилактике разделяются на организационные, технические, режимные и эксплуатационные. Организационные мероприятия: предусматривают правильную эксплуатацию машин и внутризаводского транспорта, правильное содержание зданий, территории, противопожарный инструктаж и тому подобное. Технические мероприятия: соблюдение противопожарных правил и норм при проектировании зданий, при устройстве электропроводов и оборудования, отопления, вентиляции, освещения, правильное размещение оборудования. Режимные мероприятия запрещение курения в неустановленных местах, запрещение сварочных и других огневых работ в пожароопасных помещениях и тому подобное. Эксплуатационные мероприятия своевременная профилактика, осмотры, ремонты и испытание технологического оборудования.

Причиной смертей людей при пожаре является не только открытое пламя, но и вдыхание горячего воздуха, токсичных продуктов горения, потеря видимости вследствие задымления, пониженная концентрация кислорода. Плотный дым, снижая видимость, препятствует эвакуации людей. Очень быстро дым вызывает раздражение слизистой оболочки глаз, что также ухудшает видимость. Кроме того, любой дым, выделяющийся при пожаре, содержит мелкие частицы продуктов горения, и если органы дыхания не защищены, то достаточно нескольких вдохов, чтобы потерять сознание и отравиться продуктами горения. Статистика показывает, что на пожаре люди гибнут в не столько от пламени, сколько от дыма.

.2 Пожарная опасность предприятий

Обеспечение безопасности людей при пожаре - серьезная работа, сложность которой растет из года в год. Контроль за соблюдением требований пожарной безопасности должен и осуществляется постоянно на всех стадиях жизни здания: проектирования, строительства, эксплуатации, реконструкции.

Для оценки пожарной опасности того или иного технологического процесса необходимо знать, какие огнеопасные вещества или смеси используются, получаются, или могут образоваться в процессе производства внутри производственных аппаратов, при каких условиях и по каким причинам они могут оказаться вне их. Более высокую пожарную опасность имеют предприятия с наличием огнеопасных жидкостей, горючих газов и пылевидных твердых материалов и менее высокую опасность представляют предприятия, на которых перерабатывают твердые горючие материалы.

В случае рассмотрения возможного развития пожара в производственном помещении следует понимать, что развитие пожара будет происходит особенно быстро. Этому способствует большой уровень пожарной нагрузки (с учетом достаточно плотного размещения товаров, оборудования, упаковки и прочих горючих веществ, и материалов), большая площадь и высота помещений. Большой объем окислителя, горючего вещества в случае появления источника зажигания образуют треугольник пожара. Такой пожар будет развиваться стремительно.

Например, не очищенная своевременно пожароопасная вентиляция может загореться от простой искры, которая при нормальном режиме эксплуатации просто остыла в вентиляционной системе. Также от искры может загореться станок, который не был своевременно очищен. Причин может быть множество, но самая распространеннаяиз них- человеческого фактора.

При пожарелюди могут погибнуть от воздействия токсичных продуктов горения, от высокой температуры, от недостатка кислорода, а также в результате паники.

При горении отделочных материалов, изготовленных из синтетических веществ, продукты горения содержат большое количество отравляющих веществ. Если в помещении находятся люди, то уже через три минуты с начала интенсивного горения может создаться угроза для жизни. Конвективные потоки продуктов сгорания и огонь быстро перемещаются и создают угрозу вышерасположенным этажам.

При возникновении пожара в первую очередь должны быть приняты меры по спасению людей. Таким образом особое внимание должно уделяться правильной организации движения людских потоков. Наибольшую опасность при пожаре на любом объекте (кроме помещений без постоянного пребывания людей) представляет паника. Результатом неправильной эвакуации, паники могут стать человеческие жертвы. Достаточно часто люди гибнут в давке, не успев покинуть горящее здание. В условиях паники время эвакуации людей может заметно возрастать.

Важное значение имеет ограничение распространения пожара. Ограничение распространения пожара за пределы очага должно обеспечиваться одним или несколькими из следующих способов:

устройством противопожарных преград;

устройством пожарных отсеков и секций, а также ограничением этажности зданий, сооружений и строений;

применением огнепреграждающих устройств в оборудовании;

применением установок пожаротушения[9].

Меры, направленные на повышение пожарной безопасности предприятия:

установка автоматической пожарной сигнализации помогает обнаружить возникновение горения на различных стадиях;

автоматическая установка водяного пожаротушения помогает локализовать пожар;

система оповещения и управления эвакуацией способствует своевременному оповещению людей о пожаре и организации их эвакуации;

устройство противодымной защиты помогает ограничить распространение дыма в смежные помещения;

замена горючих отделочных материалов на негорючие или на трудногорючие позволяет снизить вероятность возникновения пожара;

контроль за состоянием электропроводки и исправностью электрических приборов и устройств способствует своевременному обнаружению и устранению неисправностей;

соблюдение требований охраны труда и техники безопасности;

наличие первичных средств пожаротушения.

Для обеспечения успешной эвакуации людей, наряду с проверкой общих планировочных решений, необходимо провести экспертизу внутренней планировки помещений.

.3 Требования пожарной безопасности производственных объектов

Согласно ст. 92 федерального закона от 22.07.2008 г. «Технический регламент о требованиях пожарной безопасности» № 123 ФЗ, документация на производственные объекты, в том числе на здания, сооружения, и технологические процессы должна содержать пожарно-технические характеристики, предусмотренные настоящим Федеральным законом.

Величина индивидуального пожарного риска в зданиях, сооружениях и на территориях производственных объектов не должна превышать одну миллионную в год.

Риск гибели людей в результате воздействия опасных факторов пожара должен определяться с учетом функционирования систем обеспечения пожарной безопасности зданий и сооружений.

Для производственных объектов, на которых обеспечение величины индивидуального пожарного риска одной миллионной в год невозможно в связи со спецификой функционирования технологических процессов, допускается увеличение индивидуального пожарного риска до одной десятитысячной в год. При этом должны быть предусмотрены меры по обучению персонала действиям при пожаре и по социальной защите работников, компенсирующие их работу в условиях повышенного риска.

Величина индивидуального пожарного риска в результате воздействия опасных факторов пожара на производственном объекте для людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта, не должна превышать одну стомиллионную в год.

Для производственных объектов, на которых для людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта, обеспечение величины индивидуального пожарного риска одной стомиллионной в год и (или) величины социального пожарного риска одной десятимиллионной в год невозможно в связи со спецификой функционирования технологических процессов, допускается увеличение индивидуального пожарного риска до одной миллионной в год и (или) социального пожарного риска до одной стотысячной в год соответственно. При этом должны быть предусмотрены средства оповещения людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения, о пожаре на производственном объекте, а также дополнительные инженерно-технические и организационные мероприятия по обеспечению их пожарной безопасности и социальной защите.

Величина социального пожарного риска воздействия опасных факторов пожара на производственном объекте для людей, находящихся в жилой зоне, общественно-деловой зоне или зоне рекреационного назначения вблизи объекта, не должна превышать одну десятимиллионную в год.

.4 Анализ противопожарного состояния объекта

Оценка противопожарного состояния объекта - это определение возможности возникновения или развития пожара на объекте на основе анализа соответствия принятых технических решений по обеспечению его пожарной безопасности требованиям действующих нормативных документов.

В соответствии со ст. 54 Федерального закона от 29.12.2004 г. № 190 - ФЗ «Градостроительный кодекс Российской Федерации» государственный пожарный надзор МЧС России не участвует в государственном контроле при строительстве, реконструкции, капитальном ремонте объектов капитального строительства[3].

В рассматриваемом корпусе присутствуют производственные помещения по обработке металлических деталей, участки покраски, пропитки, склады ЛВЖ, ГЖ, участки испытания электродвигателей, административные помещения, а также помещения с мокрыми процессами (сан. узлы, душевые),

Для определения мероприятий по обеспечению пожарной безопасности, а также необходимых систем противопожарной автоматики в соответствии с действующим законодательством необходимо определить категорию здания по взрывопожарной и пожарной опасности.

Определение категории здания по взрывопожарной и пожарной опасности

Категории зданий определяются в соответствии со ст. 27 федерального закона от 22.00.2008г. «Технический регламент о требованиях пожарной безопасности» № 123-ФЗ. В соответствии с п.11 статьи, категории зданий и сооружений по пожарной и взрывопожарной опасности определяются исходя из доли и суммарной площади помещений той или иной категории опасности в этом здании, сооружении.

В таблице 1 приведены данные о суммарной площади помещений различных категорий по взрывопожарной и пожарной опасности, исходя из которых будет рассчитываться категория здания по взрывопожарной и пожарной опасности.

Таблица 1.1-Данные для расчета

Общая площадь объекта, м2

9729,6

Площадь помещений категории А, м2

450

Площадь помещений категории Б, м2

0

Площадь помещений категории В, м2

520

Площадь помещений категории Г, м2

400

Площадь помещений категории Д, м2

5245


Проверка здания на предмет отнесения его к категории «А» по взрывопожарной и пожарной опасности.

Критерии для отнесения к категории «А».

) Здание относится к категории А, если в нем суммарная площадь помещений категории «А» превышает 5 % площади всех помещений или 200 м2.

) Здание не относится к категории «А», если суммарная площадь помещений категории «А» в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м2) и эти помещения оснащаются установками автоматического пожаротушения.

Определение процентного отношения к общей площади здания

,


Условие не выполняется. Здание не относится к категории «А» по взрывопожарной и пожарной опасности.

Проверка здания на предмет отнесения его к категории «Б» по взрывопожарной и пожарной опасности.

Критерии для отнесения к категории «Б».

) Здание относится к категории «Б», если одновременно выполнены следующие условия: здание не относится к категории «А» и суммарная площадь помещений категорий «А» и «Б» превышает 5 % суммарной площади всех помещений или 200 м2.

) Здание не относится к категории «Б», если суммарная площадь помещений категорий «А» и «Б» в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м2) и эти помещения оснащаются установками автоматического пожаротушения.

Определение процентного отношения к общей площади здания

,


Условие не выполняется. Здание не относится к категории «Б» по взрывопожарной и пожарной опасности.

Проверка здания на предмет отнесения его к категории «В» по взрывопожарной и пожарной опасности.

Критерии для отнесения к категории «В».

) Здание относится к категории «В», если одновременно выполнены следующие условия: здание не относится к категории «А» или «Б» и суммарная площадь помещений категорий «А», «Б», «B1», «B2» и «В3» превышает 5 % (10 %, если в здании отсутствуют помещения категорий «А» и «Б») суммарной площади всех помещений.

) Здание не относится к категории «В», если суммарная площадь помещений категорий «А», «Б», «B1», «B2» и «В3» в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 3500 м2) и эти помещения оснащаются установками автоматического пожаротушения.

Определение процентного отношения к общей площади здания

,


Условие выполняется.

В помещениях отсутствуют автоматические установки пожаротушения. Здание относится к категории «В» по взрывопожарной и пожарной опасности.

Согласно таблицы А3 [9]на производственных участках категории А, Б, В1-В3 должна быть установлена установка автоматической пожарной сигнализации.

Согласно таблицы 2 [8]а корпусе должна быть установлена СОУЭ 2 типа.

Также в ходе рассмотрения объекта выявлено, что текущее количество пожарных кранов не соответствует требованиям СП10.13130-2009, а именно не обеспечивается тушение с двух струй в любой точке корпуса.

Произведен анализ пожарной опасности объекта. Произведено определение категории здания по взрывопожарной и пожарной опасности.

В ходе проведенного анализа объекта выявлено, что для приведения объекта в соответствие с нормами действующего законодательства в области пожарной безопасности необходимо разработать рабочие проекты и смонтировать ряд систем противопожарной автоматики, а именно:

установку автоматического водяного пожаротушения;

систему оповещения и управления эвакуацией людей при пожаре;

систему внутреннего противопожарного водоснабжения;

систему газового/порошкового пожаротушения в помещениях категории А, расположенных на четвертом этаже здания.

2. Проектирование противопожарной автоматики

.1 Сведения об объекте

В качестве объекта исследования рассматривается производственный корпус № 19 АО «УАПО», расположенный в Ленинском районе г. Уфы по адресу ул. Аксакова, 97.

Функциональное назначение здания-производственный корпус. Режим работы круглосуточно, выходные-суббота, воскресенье. Здание пятиэтажное. Имеется подвал. В подвале расположены убежища ГО и ЧС. Фундамент-бетонный ленточный. Междуэтажные металлические колонны. Стены-кирпичные толщиной 64 см. Перекрытия-ребристые ж/б плиты по ж/б балкам. Крыша-бетонная скатная металлическая крыша по деревянной обрешетке. Деревянная обрешетка защищена огнезащитным составом. Полы-бетонные, плитка. Проемы-двойные глухие, филенчатые. Отделка-штукатурка, окраска, плитка.

.2 Разработка проекта автоматической пожарной сигнализации

Общие положения

Рабочая документация разрабатывается в соответствии с требованиями следующях нормативно-технических документов:

Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;

СП 3.13130.2009 «Система оповещения и управления эвакуацией людей при пожаре»;

СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические»;

СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»;

РД 009-01-96 «Установки пожарные автоматические. Правила технического содержания;

РД 78.36.007-99 «Выбор и применение средств охранно-пожарной сигнализации и средств технической укрепленности для оборудования объектов»;

РД 78.145-93 «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ»;

РД 78.147-93 «Единые требования по технической укрепленности и оборудованию сигнализации объектов»;

ГОСТ 12.1.004-85 «ССБТ. Пожарная безопасность. Общие требования»

ГОСТ 27990-88 «Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования»;

ПУЭ (изд. 7) «Правила устройств электроустановок»;

Технические решения настоящей рабочей документации соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию Объекта.

Оборудование и кабельная продукция, применяемые в рабочей документации, выпускаются серийно, имеют сертификаты соответствия и пожарной безопасности.

Монтаж кабельных сетей и оборудования систем и пусконаладочные работы должны проводиться в соответствии с требованиями РД 78.145-93, ПУЭ и технической документации на применяемое оборудование.

Эксплуатация системы должна осуществляться в соответствии с РД25.964-90 с учетом требований производителей оборудования.

Характеристика защищаемых помещений

В помещениях объекта имеются первичные средства пожаротушения - огнетушители (порошковые, углекислотные). Электрооборудование осветительное и силовое 220/380 В. Трансформаторная подстанция расположена на первом этаже, а в подвале расположено помещение ГО и ЧС. Теплоснабжение осуществляется от городской сети. Отопление центральное водяное. Тепловой узел расположен в подвале.

Оборудованию системой пожарной сигнализации подлежат: все производственные, исследовательские, служебные, административные помещения, общественные, технические, хозяйственные, подсобные, а также все помещения прочего назначения, независимо от их предназначения, за исключением помещений с мокрыми процессами.

Проектируемое здание представляет собой прямоугольный 5 этажный и с выделенными в объеме лестничными клетками.

Здание каркасное железобетонное с железобетонным каркасом.

Помещения отапливаемые, средняя температура воздуха в помещениях составляет 18 градусов по Цельсию, относительная влажность до 80 % при 20 градусах по Цельсию.

Отопление - центральное. Пределы рабочих температур от 18 до 25 оС

Запыленность и агрессивные среды присутствуют.

Назначение установки

Техническим решением предусмотрено использование российской интегрированной системы пожарной сигнализации «Орион». Разработчиком и производителем является НВП «Болид» г. Королев.

С учетом особенностей построения ИСО (интегрированной системы охраны), имеется техническая возможность интегрировать охранную сигнализацию и контроль доступа с АУПС (автоматической пожарной сигнализацией).

Установка пожарной сигнализации предназначена для обнаружения очага пожара - возгорания и выдачи тревожного извещения от пожарных извещателей с отображением регистрации извещений на персональном компьютере с АРМ «ОрионПро» установленным на посту охраны в помещении первого этажа здания административного корпуса с круглосуточным пребыванием дежурного диспетчерского персонала, а также на панели управления и контроля «С2000М» системы пожарной сигнализации, установленным в ШПС (шкаф пожарной сигнализации), в коридоре корпуса №19. А так же для управления пожарной автоматикой объекта и управления смежными инженерными системами.

Для реализации АУПС применены адресные датчики. Сигналы от адресных и аналоговых датчиков по ДПЛС(двухпроводная линия связи) поступают на С2000-КДЛ от которого по RS-485 поступают на пульт контроля и управления «С2000М», в котором запрограммирована реакция системы на события в каждой отдельной пожарной секции.

Алгоритм работы системы АУПС:

При срабатывании одного или нескольких адресных или аналоговых пожарных извещателей, сигнал по ДПЛС поступает сначала на контроллер двухпроводной линии связи С2000-КДЛ, а затем по RS-485 поступает на пульт «С2000М» и далее по RS-232 на С2000-ПИ . От С2000-ПИ по RS-485 сигнал поступает на персональный компьютер с ПО (программное обеспечение) АРМ «Орион Про». В пульт контроля и управления «С2000-М» записана программа, которая определяет раздел в котором произошло срабатывание и выдает извещения «ТРЕВОГА» с указанием места сигнала.

Алгоритм работы системы СО:

При возникновении сигнала «ПОЖАР» на пульте С2000М формируется сигнал на С2000-КДЛ в той секции, в которой произошло срабатывание извещателей, С2000-КДЛ в ДПЛС выдает управляющий сигнал на блок сигнально-пусковой С2000-СП4. Путем коммутации контактов выдается сигнал на запуск световых, звуковых и светозвуковыхоповещателей в секции, в которой произошло срабатывание.

Информация о состоянии всех охранно-пожарных разделов и зон выводится на компьютер с ПО АРМ «Орион Про»

Основные технические решения

Автоматическая установка пожарной сигнализации и система оповещения и управления эвакуацией людей о пожаре организована на базе приборов производства ЗАО НВП «Болид», предназначенных для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов пожарной сигнализации, устройствами оповещения людей о пожаре и инженерными системами объекта.

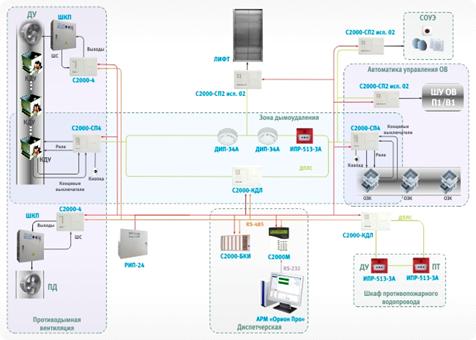

Построение АПС производится на базе интегрированной системы охраны «ОРИОН».

Функции системы:

наглядное отображение на планах помещений расположения извещателей и приборов, статистика за день, месяц, год.

Выбор приборов приемно-контрольных и другого оборудования произведении в соответствии с требованиями государственных стандартов, норм пожарной безопасности, технической документации и с учетом климатических, механических, электромагнитных и других воздействий в местах их размещения. При смежном расположении нескольких приемно-контрольных приборов управления предусмотреть расстояние между ними не менее 50мм.

Рисунок 2.1 - Пульт контроля и управления охранно-пожарный «С2000М»

Пульт предназначен для работы в составе систем охранной и пожарной сигнализации для контроля состояния и сбора информации с приборов системы, ведения протокола возникающих в системе событий, индикации тревог, управления постановкой на охрану, снятием с охраны, управления автоматикой. Пульт объединяет подключенные к нему приборы в одну систему, обеспечивая их взаимодействие между собой. Он необходим для использования приборов «Сигнал-20П», «С2000-КДЛ», «С2000-СП1», «С2000-БИ», «С2000-ПТ» и «С2000-БИ исп. 01», «С2000-К», «С2000-ИТ».

Технические характеристики пульта:

. Электропитание пульта осуществляется от источника питания постоянного тока напряжением от 10,2 до 28,4 В.

. Типовой ток потребления в дежурном режиме составляет:

при напряжении питания 12 В - 70 мА;

при напряжении питания 24 В - 35 мА.

. Индикатор - жидкокристаллический знакосинтезирующий двухстрочный, 16 символов в строке, с подсветкой зеленого свечения.

. Длина линии связи RS-485 - не более 3000 м.

. Длина линии связи RS-232 - не более 20 м.

. Радиопомехи, создаваемые пультом при работе, не превышают значений, указанных в ГОСТ 23511-79.

. Пульт обеспечивает устойчивость к электромагнитным помехам второй степени жесткости согласно ГОСТ Р 50009.

. Средняя наработка пульта на отказ - не менее 20000 ч, что соответствует вероятности безотказной работы 0,95 за 1000 ч.

. Средний срок службы пульта - не менее 10 лет. Указанный срок службы не распространяется на клавиатуру пульта.

. Масса пульта - не более 0,3 кг.

. Габаритные размеры пульта - не более 140.114.25 мм.

. Конструкция пульта обеспечивает его пожарную безопасность в аварийном режиме работы и при нарушении правил эксплуатации согласно ГОСТ 12.1.004-91.

. Число подключаемых по интерфейсу RS-485 к пульту приборов - не более 127.

Рисунок 2.2 - Контроллер адресной двухпроводной подсистемы передачи извещений «С2000-КДЛ»

питание подключенных адресных устройств по двухпроводной линии связи;

работа с адресно-аналоговыми дымовыми датчиками «ДИП-34А»;

назначение порога предварительного оповещения «Внимание» и порога «Пожар»;

задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны;

назначение уровня запыленности;

передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»;

работа с адресно-аналоговыми тепловыми извещателями «С2000-ИП»;

подключение адресного ручного пожарного извещателя «ИПР513-3А»;

подключение адресного оптико-электронного охранного извещателя «С2000-ИК»;

подключение адресного акустического охранного извещателя «С2000-СТ»;

управление исполнительными устройствами через адресный релейный блок «С2000-СП2»;

подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»;

передача состояний зон и сообщений по интерфейсу RS-485 на пульт «С2000» или АРМ «Орион»;

передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно;

использование «С2000-ИП» в качестве измерителя температуры с изменяющимися порогами на включение и выключение исполнительных устройств

отслеживание короткого замыкания в двухпроводной линии связи.

Технические характеристики С2000 КДЛ:

количество подключаемых адресных устройств - от 1 до 127;

напряжение питания - от 10 В до 28 В;

потребляемый контроллером ток:

при отсутствии адресных устройств - 70 мА;

при подключенных адресных устройствах - 70 мА и дополнительно суммарный ток потребления адресных устройств;

объем буфера событий - 255;

длина двухпроводной линии - до 800 м;

рабочий диапазон температур - от минус 30 до + 50 °С;

включение в двухпроводную линии связи до 127 зон адресных извещателей или шлейфов адресных расширителей);

габаритные размеры - 150 х 103 х 35 мм.

Рисунок 2.3 - Блок сигнально-пусковой адресный «С2000-СП4/24»

выпускается в 2х исполнениях:

С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока);

С2000-СП4/220 для рабочего напряжения 220 Вольт переменного тока;

управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000» / «С2000М» или АРМ «Орион Про»;

программируемая логика управления реле;

контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ);

гальваническая развязка управляемых выходов от ДПЛС;

получение сигналов от 2-х концевых выключателей состояния привода;

возможно подключение внешней кнопки функционального теста;

контроль вскрытия корпуса;

световая индикация состояния прибора и выходов;

до 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И».

 <#"896002.files/image019.jpg">

Рисунок 2.5- Резервированный источник питания аппаратуры ОПС «РИП-12 RS»

Технические характеристики РИП-12RS:

передача событий на пульт «С2000М» или АРМ «Орион Про»:

«Авария сети» (сетевое напряжение питания ниже 150 В, выше 250 В);

«Перегрузка источника питания» (выходной ток РИП более 3,5 А);

«Неисправность ЗУ» (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах);

«Неисправность источника питания» (при выходном напряжении ниже 10 В или выше 14,5 В);

«Неисправность батареи» (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого);

«Тревога взлома» (корпус РИП открыт);

«Отключение выходного напряжения»;

измерение и передача данных по запросу от «С2000М» или АРМ «Орион Про»:

напряжения в сети;

напряжения на АБ;

напряжения на выходе;

тока нагрузки;

расширенный диапазон входного напряжения сети;

защита с автоматическим восстановлением работоспособности от:

превышения выходного напряжения;

перегрузок по выходу;

«переполюсовки» АБ;

замыкания клемм подключения АБ;

интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:

автоматическая проверка состояния АБ тестовой нагрузкой;

измерение емкости АБ;

расчет времени работы в резервном режиме с учетом реального тока нагрузки;

программируемый таймер-счетчик времени наработки АБ;

отключение АБ при ее разряде и превышении допустимого напряжения;

автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса;

контроль тока и напряжения зарядного устройства (ЗУ);

световая индикация и звуковая сигнализация:

наличие сетевого напряжения в сети;

выход сетевого напряжения за пределы нормы (150 В …. 250 В);

наличие или нарушение связи по интерфейсу RS-485;

короткое замыкание или перегрузка по выходу;

заряд АБ;

необходимость замены АБ или проведения технического обслуживания;

отключение АБ при её разряде;

неисправность ЗУ;

отключение выхода РИП в аварийных ситуациях;

энергонезависимый буфер событий;

релейный выход для сигнала «Неисправность»;

конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG.

Таблица 2.2 - Характеристики РИП-12 RS.

Наименование параметра

Значение параметра

1

2

Напряжение сети, В

150...250

Выходное напряжение при питании от сети, В

13,6±0,6

Выходное напряжение при питании от АБ, В

10...13,6

Номинальный выходной ток, А

3

Максимальный выходной ток (10 мин.), А

4

Максимальная мощность, потребляемая от сети, ВА

110

Собственный ток потребления от АБ, мА

40

Емкость АБ, А·ч

17

Световая индикация

5

Встроенный звуковой сигнализатор

есть

Датчик вскрытия корпуса

есть

Интерфейс

RS-485, протокол Орион

Буфер событий

20

Релейный выход (Неисправность»), шт

1

Максимальные напряжение и ток коммутации реле,(80 В), мА

50

Время технической готовности, с.

6

Рабочий диапазон температур, °C

-10… +40

Относительная влажность, %

90

Степень защиты корпуса

IР30

Габаритные размеры, мм

255х310х95


Рисунок 2.6. Блок расширения шлейфов сигнализации «С2000-БРШС-Ех»

«С2000-БРШС-Ех» обеспечивает:

контроль состояния двух искробезопасных шлейфов сигнализации посредством контроля значений их сопротивлений;

питание извещателей напряжением 12В по двум искробезопасным

цепям;

сброс питания ШС перед постановкой на охрану;

передачу значений сопротивления ШС;

передачу значения напряжения ДПЛС в месте установки;

контроль вскрытия корпуса.

Таблица 2.3 - Характеристики РИП-12 RS.

Наименование параметра

Значение параметра

1

2

Количество искробезопасных ШС

2

Количество искробезопасных источников электропитания

2

Маркировка взрывозащиты

[Еxia]IIСХ

Напряжение питания, В

8…28

Ток потребления, (не более), мА

150

Ток, потребляемый от двухпроводной линии с С2000-КДЛ,(не более), мА

0,05

Габаритные размеры, мм

273х169х56

Степень защиты оболочки

IP65

Масса, кг

1,5

Диапазон рабочих температур, °C

- 40 … +50

10

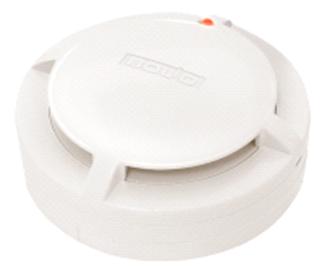

Рисунок 2.7 -Извещатель пожарный дымовой оптико-электронный адресно-аналоговый «ДИП-34А»

Предназначен для контроля состояния и обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений и выдачи извещений «Пожар», «Запыленность», «Внимание», «Неисправность», «Отключен»

ранее обнаружение пожара;

программная установка уровней задымленности «день-ночь»;

предтревожное сообщение «Внимание»;

контроль работоспособности;

контроль запыленности;

контроль текущего значения концентрации дыма;

питание по двухпроводной линии связи (от «С2000-КДЛ»);

подключение к двухпроводной линии до 127 извещателей;

световая индикация дежурного режима, перехода в режим «Пожар» и неисправности;

проверка работоспособности магнитом;

надежная защита от насекомых;

защита от пыли в период строительства, ремонта;

Технические характеристики ДИП 34-А:

чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью, дБ/м - 0,05…0,2 ;

инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды - не превышает 10 секунд

потребляемый извещателем ток, мкА - 600, не более;

время технической готовности извещателя, с - 60, не более;

диапазон рабочих температур, °С - -30…+55 ;

габаритные размеры извещателя вместе с розеткой:

диаметр, мм - 100, не более;

высота, мм - 46, не более.

Рисунок 2.8 -Извещатель пожарный ручной адресный «ИПР 513-3АМ исп.01»

оснащены защитным стеклом, предохраняющим от случайных срабатываний;

отсутствие разрушаемых деталей позволяет возвращать извещатели в дежурный режим без замены приводного элемента;

питание по двухпроводной линии связи от «С2000-КДЛ» и «С2000-КДЛ-2И»;

измерение значения напряжения в ДПЛС в месте установки;

световая индикация состояний;

до 127 извещателей«ИПР 513-3АМ» к «С2000-КДЛ» или «С2000-КДЛ-2И»;

до 40 извещателей«ИПР 513-3АМ исп.01» к «С2000-КДЛ» или «С2000-КДЛ-2И» без дополнительных расчётов, максимально до 127 шт. (методика расчёта приведена в этикетке).

В таблице 2.4 приведены технические характеристики и основные цифровые показатели, характеризующие работу пожарного извещателя.

Таблица 2.4 - Характеристики ИПР 513-3АМ исп.01»

Наименование параметра

Значение параметра

Потребляемый ток «ИПР 513-3АМ», мА

0,5

Потребляемый ток «ИПР 513-3АМ исп.01»

в дежурном режиме мА

0,6


при сработавшем изоляторе короткого замыкания, мА

3

Время фиксации нарушения зоны, (не более), с.

300

Время технической готовности, (не более), с.

15

Рабочий диапазон температур, °C

-30…+50

Относительная влажность,(не более +40°C), %

93

Степень защиты корпуса

IР41

Габаритные размеры, мм

95x91x33

Масса, (не более), кг.

0,15


Рисунок 2.9-Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый «С2000-ИП-03»

однозначная установка в розетку

выдача извещения «Пожар» как при превышении максимального;

порога, так и при изменении градиента температуры;

обработка температуры, используя предысторию;

возможность измерения температуры с последующей передачей через «С2000-КДЛ» или «С2000-КДЛ-2И»на пульт «С2000М» или АРМ «Орион Про»

контроль работоспособности;

световая индикация состояния;

проверка работоспособности нажатием на световод или лазерным тестером;

измерение напряжения в ДПЛС в месте установки;

адрес извещателя запоминается в энергонезависимой памяти;

до 127 извещателей к «С2000-КДЛ» или «С2000-КДЛ-2И»;

совместим с монтажным комплектом крепления в подвесной потолок МК-2.

Монтажный комплект для крепления в подвесной потолок дымовых и тепловых пожарных извещателей.

Таблица 2.4 - Характеристики С2000-ИП-03

Наименование параметра

Значение параметра

Диапазон измеряемой температуры, °C

-30…+65

Точность измерения температуры°C

±1,5

Потребляемый извещателем ток, (не более), мА

0,5

Время технической готовности извещателя, с.

60

Температура срабатывания, °C

+54…+65

Относительная влажность, (, не более при +40°C) %

93

Степень защиты корпуса

IР41

Масса, (не более), кг

0,2

Средний срок службы, лет

10

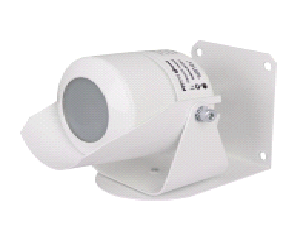

Рисунок 2.10 -Извещатель пламени инфракрасный ИПП330-8 «ИПП-Ех»

Два исполнения отличаются зонами обнаружения, формируемыми разными входными окнами:

зона обнаружения с углом обзора 60° и дальностью 17 м - ИПП330-8 «ИПП-Ех»;

зона обнаружения с углом обзора 12° и дальностью 60 м - ИПП330-8/1 «ИПП-Ех исп.1».

Таблица 2.5 - Характеристики ИПП330-8 «ИПП-Ех»

Наименование параметра

Значение параметра

Маркировка взрывозащиты

0ExiaIIВT6X

Степень защиты оболочки

IP65

Диапазон рабочих температур, °C

-40...+55

Ток потребления, мА

15

Тревожное извещение

замыканием контактов реле



Рисунок 2.11 -Блокразветвительно-изолирующий «БРИЗ, БРИЗ исп. 01»

Предназначен для использования в двухпроводной линии связи контроллера «С2000-КДЛ» с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания

изолирование участка двухпроводной линии с коротким замыканием

использование в топологиях линии типа «кольцо», «дерево» и смешанных;

возможность включения в существующие системы, построенные на базе «С2000-КДЛ»;

возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней;

«БРИЗ» исп. 01 является встраиваемым в розетку адресных извещателей«ДИП-34А» и «С2000-ИП».

Технические характеристики БРИЗ:

количество включаемых в ДПЛС блоков - до 20 шт.;

потребляемый блоком ток, не более - 50 мкА;

время включения изоляторов блока, не более - 100 мс;

рабочий диапазон температур - от минус 30 до +50 °С;

габаритные размеры - 50x30x25 мм.

Рисунок 2.12 - Адресный расширитель «С2000-АР1»

размещается внутри охранного или пожарного четырехпроводного извещателя;

питание от двухпроводной линии связи;

контроль контактов сигнального реле («Охрана») и датчика вскрытия корпуса («Блокировка»);

нормально-замкнутые контакты шлейфа «Охрана» для исполнений 02 и 03 и нормально-разомкнутые - для исполнения 01;

адрес расширителя сохраняется в энергонезависимой памяти;

измерение значения напряжения в ДПЛС в месте установки;

миниатюрное исполнение.

Таблица 2.5 - Характеристики ИПП330-8 «ИПП-Ех»

Наименование параметра

Значение параметра

Количество зон расширения

1 охранный (пожарный) и 1 блокировочный

Время фиксации нарушения зоны, мс

300

Количество зон расширения

1 охранный (пожарный) и 1 блокировочный

Время фиксации нарушения зоны, мс

300

Потребляемый ток, мА

0,6

Время технической готовности, с

15

Рабочий диапазон температур, °C

-30… +50

Относительная влажность, %

93

Степень защиты корпуса

IР61 - исп.01 и 02 IР68 - исп.03

Габаритные размеры, мм

14×16×5

Масса, кг

0,005

Средний срок службы, лет

10

Программирование

программа UProg.exe

Тип монтажа

встраивается в корпус извещателя


Преобразователь интерфейсов с гальванической развязкой «ПИ-ГР»

Предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485.

обеспечивает гальваническую развязку цепей компьютера и линии интерфейса RS-485;

подключение к персональному компьютеру периферийных устройств интегрированной системы охраны «Орион», отдаленных от него на расстояние до 4км;

электрическая прочность изоляции: до 1600 Вв течение 1 минуты или до 2000 Вв течение 1 с.;

тип обмена - полудуплексный;

скорость обмена - до 250 Кбит/с;

питание прибора от компьютера через разъем клавиатуры, а также от любого внешнего источника постоянного тока напряжением от 9 до 15 В;

настенное исполнение;

индикация приема/передачи данных;

Технические характеристики:

Напряжение питания:

5 В (от компьютера);

от 9 до 15 В (от внешнего источника);

рабочий диапазон температур - от плюс 1 до + 40 °С;

габаритные размеры - не более 150 х 103 х 35 мм.

Рисунок 2.13 -Оповещатель охранно-пожарный звуковой Гром-12М

Оповещатель «Гром-12М» предназначен для подачи звукового сигнала в системах пожарной, охранной и охранно-пожарной сигнализации и устанавливается внутри помещений отапливаемого и неотапливаемого типа.

- уровень громкости сигнала оповещателя на расcт. (1±0, 05) м, дБ..105

напряжение питания, В ………………………………………… 9…13,8

потребляемый ток, мА ……………………………………………….. 35

несущая частота звуковых сигналов, Гц…………………… 200…5000

диапазон рабочих температур, °С……………………….…… -30…+55

степень защиты I……………………………………………………… P41

габаритные размеры, мм……………………………………… 67х67х45

Рисунок 2.14 -Оповещатель охранно-пожарный светозвуковой Гром-12К

Оповещатель «Гром-12К» предназначен для светового и звукового оповещения о состоянии объекта, охраняемого с помощью приборов охранно-пожарной сигнализации.

- тип светового оповещателя постоянного свечения...…………красный

цвет свечения……………………………………………………красный

частота мигания, Гц…………………………………………………....50

уровень звукового давления, дБ………………………………….… 105

регулировка громкости…………………….…………………………нет

напряжение питания, B:

от внешнего источника питания…………………………….….. 9…13,8

ток потребления, мА:

при питании от внешнего источника питания, А……………….…… 55

степень защиты……………………………………………………… IP41

диапазон рабочих температур, °С……………………………..-30…+55

габаритные размеры, мм……………………………………… 67х67х45

масса, кг, ………….…………………………………………………. 0.07

Рисунок 2.15 -Оповещатель охранно-пожарный световой (табло) Молния-12 «Выход»

Оповещатель световой «Молния-12» предназначен для обозначения эвакуационных путей при возникновении опасности, а также в качестве информационного табло.

Особенности

Включение оповещателя происходит после подачи питающего напряжения. Корпус оповещателя выполнен разборным для возможной замены надписи. Разборка осуществляется путем снятия верхней крышки оповещателя, выполненной на защелках. Примеры стандартных надписей: «Выход», «Пожар».

- напряжение питания DC, В……………………………………..9…13,8

ток потребления, мА…………………………………………………..20

диапазон рабочих температур, °С…………………………….-30…+55

габаритные размеры, мм……………………………………304х103х19

масса, не более, кг……………………………………………………0.22

степень защиты………………………………………………………IP.52

.3 Организация шлейфов охранно-пожарной сигнализации

Шлейфы пожарной сигнализации, линии оповещения прокладываются отдельно от силовых, осветительных кабелей и проводов.

Расположения извещателей, оповещателей, трассы прокладки кабелей приведены в рабочих чертежах.

Система обеспечения электропитания

Электроснабжение систем пожарной сигнализации и системы оповещения выполняется в соответствии с техническими условиями, прилагаемыми к настоящему проекту, и должно отвечать приведенным там требованиям и техническим данным.

Электропитание установки пожарной сигнализации и системы оповещения осуществляется от 2-х независимых источников электроснабжения непосредственно с фидеров центральной электрощитовой.

Электропитание системы пожарной сигнализации и системы оповещения осуществляется в соответствии с техническим заданием на проектирование электроснабжения.

Электропитание системы пожарной сигнализации производится кабелем силовым с двойной изоляцией с медной изолированной жилой марки типа ВВГнг(А)-FRLS 3 х 2,5 мм2.

Все приборы системы пожарной сигнализации в обязательном порядке должен быть обеспечены резервным питанием от блока резервного питания или аккумуляторных батарей, с устройством-установкой зарядно-разрядного устройства.

Резервное питание должно отвечать нижеследующим требованиям:

часа непрерывной работы в дежурном - рабочем режиме;

не менее 3-х часов работы в режиме тревоги.

Кабельные линии

Шлейфы ПС выполняются кабелем КПСнг(А)-FRLS 1х2х0,5.

Линии питания 12В выполняются кабелем КПСнг(А)-FRLS 1x2x0,5.

Линии системы звукового оповещения выполняются кабелемКПСнг(А)-FRLS 1x2x0,75.

Линии системы светового оповещения выполняются кабелем КПСнг(А)-FRLS 1x2x0,5.

Интерфейс RS выполняется кабелем КСБнг(А)-FRLS 1x2x0,64.

Кабельные линии связи, оповещения и питания в производственном корпусе прокладываются с учетом действующих норм и правил:

опуски к ручным извещателям, в местах общего пользования в кабель-канале ПВХ;

за подвесным потолком - открытым способом;

в кабельных стояках, стенах, перекрытиях в жесткой гладкой трубе ПВХ.

Кабельные линии связи в производственных корпусах прокладываются с учетом действующих норм и правил:

в местах общего пользования в кабель-канале ПВХ;

совместно с силовыми кабелями - в ПВХ кабель-канале с перегородкой;

в отверстиях в балках - в гофрированной ПВХ трубе;

в кабельных стояках, стенах, перекрытиях в жесткой гладкой трубе ПВХ.

Кабели между зданиями прокладываются по воздуху в гофрированных ПВХ трубах. Для прокладки кабеля по воздуху необходимо использовать несущий трос, который позволит обеспечить поддержку кабелю при воздействии ветра, снега и обледенения. Крепить кабель к несущему тросу следует по всей длине пролета специальными стяжками с промежутками не более 70 сантиметров, а также кабель на тросе подвешивается с небольшой слабиной. Для крепления кабеля при прокладке по стенам корпусов применяются металлические скобы, а также существующие кабельные короба.

Выходы кабелей из здания устраиваются из металлических труб Ду50; кабельные стояки - из гладких ПВХ труб Ду50.

2.4 Монтаж кабельных сетей

Кабельные сети должны прокладываться в электротехнических кабельных каналах и трубах гофрированных ПВХ по стенам и потолкам до оконечного оборудования.

У мест установки оборудования оставлять запас кабеля не менее 0,5 м. При прокладке кабеля не допускается:

превышение радиуса изгиба кабеля больше чем пяти диаметров кабеля;

повреждение изоляции кабеля /жил;

скручивания кабеля;

нагрузки более 40Н;

прокладка в одной трубе или в одном кабельном канале слаботочных и силовых кабелей.

Маркировка кабелей

В процессе монтажа все кабели должны быть промаркированы следующим образом:

кабель, подходящий к оконечному оборудованию маркируется текстовым идентификатором соответствующего центрального оборудования или контроллера;

кабель, уходящий от центрального оборудования или контроллеров маркируется текстовым идентификатором соответствующего оконечного оборудования; автоматический пожарный сигнализация эвакуационный

кабель между оборудованием, подключенным одним кабелем (шлейфом), маркируется аналогично, в соответствии с текстовыми идентификаторами оборудования;

Электропитание системы

Согласно ПУЭ системы АПС и СОУЭ в части обеспечения надежности электроснабжения относится к I категории. Согласно этим требованиям электропитание установок должно осуществляться от двух независимых источников переменного тока напряжением 220 В, частотой 50 Гц или от одного источника переменного тока с автоматическим переключением аварийном режиме на резервное питание от аккумуляторной батареи.

Подвод электропитания к установке охранно-пожарной сигнализации осуществляется от существующего электрического шкафа 380/220 В.

В соответствии с п.7.1.13 ПУЭ питание электроприемников разрабатывается от сети 220В с системой заземления TN-S.

Защитное заземление и зануление

Предусмотренные элементы электрического оборудования удовлетворяют требованиям ГОСТ 12.2.007.0 по способу защиты человека от поражения человека электрическим током.

Защитное заземление (зануление) электрооборудования систем выполняется в соответствии с требованиями ПУЭ, СНиП 3.05.06, ГОСТ 12.1.030 и технической документацией производителя оборудования.

Заземление оборудования установки пожарной сигнализации и системы оповещения выполняется в соответствии с техническими условиями на заземление (зануление), прилагаемыми к настоящему проекту.

Заземление оборудования установки пожарной сигнализации выполняется проводом, медным изолированным марки - типа ППГнг(А)-FRLS 1-6 и сечением жилы не менее 6,0 мм2.

Проектирование системы оповещения людей о пожаре

Система оповещения и управления эвакуацией (СОУЭ) - комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара и (или) необходимости и путях эвакуации.

Пожарный оповещатель- это техническое средство сигнализации, предназначенное для оповещения людей о пожаре [9].

Типы пожарного светового табло: световой оповещатель «Выход», световой оповещатель направления к выходу.

Типы пожарного оповещателя: световые, звуковые, речевые, комбинированные (свето-звуковые), гидравлические (оповещатель, выдающий звуковой неречевой сигнал под действием водяного потока на его гидродвигатель (устройство динамического типа, преобразующее с помощью турбинки механическую энергию движения жидкости в механическую энергию передаточной оси)).

Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.

СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже.

Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям[14]

Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей для предприятий торговли

Звуковые сигналы СОУЭ должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями) не менее 75 дБ на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения.

Звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15 дБ выше допустимого уровня звука постоянного шума в защищаемом помещении. Измерение уровня звука должно проводиться на расстоянии 1,5 м от уровня пола.

Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм.

В защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звука шума более 90 дБ, звуковые оповещатели должны комбинироваться со световыми опове-щателями. Допускается использование световых мигающих оповещателей.

Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать уровень звука во всех местах постоянного или временного пребывания людей в соответствии с нормами настоящего свода правил[14].

.5 Требования к световому оповещению и управлению эвакуацией людей

Эвакуационные знаки пожарной безопасности, принцип действия которых основан на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения.

Световые оповещатели «Выход» в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.

Световые оповещатели «Выход», направление к выходу следует устанавливать:

в зрительных, демонстрационных, выставочных и других залах (независимо от количества находящихся в них людей), а также в помещениях с одновременным пребыванием 50 и более человек - над эвакуационными выходами;

над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону;

в других местах, если в соответствии с положениями настоящего свода правил в здании требуется установка световых оповещателей «Выход».

Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать:

в коридорах длиной более 50 м, а также в коридорах общежитий вместимостью более 50 человек на этаже. При этом эвакуационные знаки пожарной безопасности должны устанавливаться по длине коридоров на расстоянии не более 25 м друг от друга, а также в местах поворотов коридоров;

в незадымляемых лестничных клетках;

в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка эвакуационных знаков пожарной безопасности.

Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м[14].

Для выбора необходимого оповещателя необходимо провести расчет мощности оповещателя для сосредоточенных систем.

Расчет мощности оповещателя для сосредоточенных систем осуществляется в следующем порядке:

Согласно п.п. 4.2 СП 3.13130.2009 звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15дБ выше допустимого уровня звука постоянного шума в защищаемом помещении.

Расчет мощности оповещателя для сосредоточенных систем осуществляется в следующем порядке:

) Необходимый уровень звука в удаленной точке озвучиваемого помещения равен:

тр = SPLa + 15= 60 + 15 = 75 дБ.

где    SPLa - допустимый уровень звука постоянного шума в помещениях объекта (SPLa= 60 Дб в соответствии с п.2 таблицы ГОСТ 12.1.003-83 «ССБТ. Шум. Общие требования безопасности»).

) Расчет номинального давления звукового оповещателя:

опов.= SPLтр - 20 ·log (1/L) = 75 - 20 ·log (1/60) = 98,9дБ.

где    L - расстояние от оповещателя до дальней точки помещения №34 (коридор) первого этажа (L = 60 м).

В качестве звукового оповещателя выбран прибор ОПОП 2-35 с уровнем звукового давления не менее 100 дБ

) Расстояние, озвучиваемое одним оповещателем:


) Площадь озвучивания одним настенным оповещателем (с учетом п.3.21 НПБ 104-03):

озв. = L · (L/1,5) = 17,8· (17,8/1,5) = 210,8 м2.

где L- расстояние, озвучиваемое одним оповещателем;

(L/1,5) - ширина озвучивания по фронту оповещателя.

) Необходимое количество оповещателей:

= Fпомещ./ Fопов= 2279/210,8 = 10,81 ~ 11 шт.

Акустический расчет для остальных этажей выполняется аналогично расчету, произведенному для первого этажа. По итогам результатов акустического расчета принимаются решения о местах расположения звуковых оповещателей. Эти данные сводятся в единую таблицу и прикладываются в качестве обоснования выбранных оповещателей.

Результаты приведены в таблице 2.4

Таблица 2.4-Результаты акустического расчета

№ этажа

№ помещения

SPLтр

SPLопов

L

Fозв

N

Марка оповещателя



1

2

3

4

5

6

7

8




28

75

100

17,8

210,8

4

ГРОМ 12К




28а

75

100

17,8

210,8

1

ГРОМ 12К




28б

100

17,8

210,8

1

ГРОМ 12К




38

75

100

17,8

210,8

1

ГРОМ 12К




41

75

100

17,8

210,8

1

ГРОМ 12К




44

75

100

17,8

210,8

1

ГРОМ 12К




46

75

100

17,8

210,8

2

ГРОМ 12К




46а

75

100

17,8

210,8

2

ГРОМ 12К




48

75

100

17,8

210,8

1

ГРОМ 12К



2

13

75

100

17,8

210,8

1

ГРОМ 12К




17

75

100

17,8

210,8

2

ГРОМ 12К




22

75

100

17,8

210,8

2

ГРОМ 12К




22а

75

100

17,8

210,8

1

ГРОМ 12К




31

75

100

17,8

210,8

2

ГРОМ 12К




39

75

100

17,8

210,8

1

ГРОМ 12К




41

75

100

17,8

210,8

2

ГРОМ 12К


46

75

100

17,8

210,8

1

ГРОМ 12К

3

6

75

100

17,8

210,8

1

ГРОМ 12К


7

75

100

17,8

210,8

2

ГРОМ 12К


15

75

100

17,8

210,8

2

ГРОМ 12К


41

75

100

17,8

210,8

2

ГРОМ 12К


46

75

100

17,8

210,8

1

ГРОМ 12К

3

6

75

100

17,8

210,8

1

ГРОМ 12К


7

75

100

17,8

210,8

2

ГРОМ 12К


15

75

100

17,8

210,8

2

ГРОМ 12К


24а

75

100

17,8

210,8

1

ГРОМ 12К


24

75

100

17,8

210,8

4

ГРОМ 12К


42

75

100

17,8

210,8

3

ГРОМ 12К

4

2

75

100

17,8

210,8

1

ГРОМ 12К


4

75

100

17,8

210,8

4

ГРОМ 12К


6

75

100

17,8

210,8

1

ГРОМ 12К


7

75

100

17,8

210,8

1

ГРОМ 12К


9

75

100

17,8

210,8

1

ГРОМ 12К


17

75

100

17,8

210,8

1

ГРОМ 12К


20

75

100

17,8

210,8

2

ГРОМ 12К

О

25

75

100

17,8

210,8

1

ГРОМ 12К




34а

75

100

17,8

210,8

1

ГРОМ 12К




34б

75

100

17,8

210,8

2

ГРОМ 12К




В соответствии с СП 6.13130.2013 в отношении обеспечения надежности электроснабжения электроприемники АУПС и СОУЭ относятся к электроприемникам I категории надежности электроснабжения. При этом допускается использовать в качестве резервного источника питания электроприемников систем пожарной сигнализации аккумуляторные батареи, которые должны обеспечивать питание указанных электроприемников в дежурном режиме в течение 24 ч плюс 1 ч работы систем АУПС и СОУЭ в тревожном режиме.

Для питания приборов и блоков АУПС и СОУЭ применяются резервированные источники питания с установленными в них аккумуляторными батареями (далее - АКБ), емкость которых определяется расчетным путем.

Расчет токопотребления представлен в графической части.

2.6 Проектирование аварийного эвакуационного освещения

Порядок оснащения зданий системами аварийного освещения в настоящее время регламентируется следующими документами:

Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности»;

СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»;

СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности»;

ПУЭ-7 «Правила устройства электроустановок»;

СНиП 23.05-95 «Естественное и искусственное освещение»;

ГОСТ Р МЭК 605981-1-2003 «Осветительные приборы. Часть 2-22.

Специальные требования. Светильники для аварийного освещения».

Для высотных зданий ФГУ ВНИИПО МЧС России разработал специальные рекомендации по обеспечению пожарной безопасности многофункциональных высотных зданий.

Аварийное освещение- это освещение, включаемое при повреждении системы питания рабочего освещения и предназначено для обеспечения эвакуации людей при отключении энергоснабжения, которое может произойти при пожаре или любой техногенной аварии. Аварийное освещение обеспечивает минимально необходимые условия освещения для продолжения работы в помещениях и на открытом пространстве в случаях, когда отсутствие искусственного освещения может вызвать тяжелые последствия для людей, производственных процессов, нарушить нормальное функционирование жизненных центров предприятия и узлов обслуживания массовых потребителей. Оно необходимо и на тех объектах, которые нельзя оставлять без электроэнергии длительное время (опасные производства, больницы, аэропорты, детские и социальные учреждения). Аварийное освещение должно работать от 1 до 3 ч в зависимости от категории здания. К аварийному освещению относится эвакуационное и резервное освещение, а также освещение производственных зон повышенной опасности.

Эвакуационное освещение - это аварийное освещение, которое обеспечивает необходимые условия для эвакуации людей или завершения неотложных работ (устанавливается у выходов и средств пожарной безопасности).

Резервное освещение - это аварийное освещение, создающее возможность продолжения работы в нормальном режиме или возможность ее безопасного прекращения.

Освещение производственных зон повышенной опасности - это аварийное освещение, обеспечивающее условия безопасности при выполнении потенциально опасных работ и продолжение нормального технологического процесса.

Светильник аварийного освещения <#"896002.files/image031.gif">

где N1 - число людей на первом участке, чел.;- средняя площадь горизонтальной проекции человека, принимаемая равной, м2, взрослого в с сумкой 0,16;- длина первого участка пути, м;

1 - ширина первого участка пути, м.


Определяются скорость и интенсивность людского потока на 1 участке пути по таблице 2 [7].


Определяется время движения людского потока по 1 участку пути (t1), мин. Вычисляется по формуле:


где l1 - длина первого участка пути, м;, - значение скорости движения людского потока по горизонтальному пути на первом участке, определяется в зависимости от плотности D, м/мин


Участок 2 (дверной проем):

Определяются скорость и интенсивность людского потока на 2 участке пути по таблице 2 [7].


Проверяется условие, q2≤ qmax. Условие выполняется (3,6<19,6).


Участок 3:


Проверяется условие, q3≤ qmax . Условие выполняется (2,26<16,5).


Участок 4:


Участок 5 (дверной проем):

Проверяется условие, q5≤ qmax. Условие выполняется (3,6<19,6).


Участок 6:


Проверяется условие, q6≤ qmax. Условие выполняется (2,26<16,5).


Участок 7:


Участок 8 (дверной проем):

Проверяется условие, q8≤ qmax. Условие выполняется (3 <19,6).


Участок 9:


Проверяется условие, q9≤ qmax. Условие выполняется (1,22<16,5).


Участок 10:


Участок 11 (дверной проем):

Проверяется условие, q10≤ qmax. Условие выполняется (3 <19,6).


Участок 12:


Проверяется условие, q12≤ qmax. Условие выполняется (1,22<16,5).


Участок 13:


Участок 14 (дверной проем):


Проверяется условие, q14≤ qmax. Условие выполняется (3 <19,6).


Участок 15:


Проверяется условие, q15≤ qmax. Условие выполняется (1,22<16,5).


Участок 16:



Участок 17 (дверной проем):


Проверяется условие, q17≤ qmax. Условие выполняется (2,3 <19,6).


Участок 18:


Проверяется условие, q18≤ qmax. Условие выполняется (0,93<16,5)

.


Участок 19:

Участок 20 (дверной проем):


Проверяется условие, q20≤ qmax. Условие выполняется (2,3 <19,6).


Участок 21:


Проверяется условие, q21≤ qmax. Условие выполняется (0,93<16,5).


Участок 22:

Участок 23 (дверной проем):


Проверяется условие, q23≤ qmax. Условие выполняется (2,3 <19,6).


Участок 24:


Проверяется условие, q24≤ qmax. Условие выполняется (0,93<16,5).


Участок 25:

Участок 26 (дверной проем):


Проверяется условие, q26≤ qmax. Условие выполняется (2,3 <19,6).


Участок 27:


Проверяется условие, q27≤ qmax. Условие выполняется (0,93<16,5).


Участок 28:


Участок 29 (дверной проем):


Проверяется условие, q29≤ qmax. Условие выполняется (2,6 <19,6).


Участок 30:


Проверяется условие, q30≤ qmax . Условие выполняется (0,92<16,5).


Участок 31:


Участок 32:


Участок 33 (дверной проем):


Проверяется условие, q33≤ qmax. Условие выполняется (9,72 <19,6).


Участок 34:


Проверяется условие, q34≤ qmax. Условие выполняется (1,5<16,5).


Участок 35:


Участок 36 (дверной проем):


Проверяется условие, q36≤ qmax. Условие выполняется (3 <19,6).


Участок 37:

Проверяется условие, q37≤ qmax. Условие выполняется (1,2<16,5).


Участок 38:


Участок 39:


Участок 40 (дверной проем):


Проверяется условие, q40≤ qmax. Условие выполняется (3,2 <19,6).


Участок 41:


Проверяется условие, q41≤ qmax. Условие выполняется (1,3<16,5).


Участок 42:


Участок 43 (дверной проем):

Проверяется условие, q43≤ qmax . Условие выполняется (3,2 <19,6).


Участок 44:


Проверяется условие, q44≤ qmax. Условие выполняется (1,3<16,5).


Участок 45:


Участок 46 (дверной проем):

Проверяется условие, q46≤ qmax. Условие выполняется (2,3 <19,6).


Участок 47:


Проверяется условие, q47≤ qmax . Условие выполняется (0,93<16,5).


Участок 48:


Участок 49 (дверной проем):


Проверяется условие, q49≤ qmax. Условие выполняется (2,3 <19,6).


Участок 50:


Проверяется условие, q50≤ qmax. Условие выполняется (0,93<16,5).


Участок 51:


Участок 52 (дверной проем):


Проверяется условие, q52≤ qmax. Условие выполняется (2 <19,6).


Участок 53:


Проверяется условие, q53≤ qmax. Условие выполняется (0,81<16,5).


Участок 54:


Участок 55 (дверной проем):


Проверяется условие, q55≤ qmax. Условие выполняется (2 <19,6).


Участок 56:


Проверяется условие, q56≤ qmax. Условие выполняется (0,81<16,5).


Участок 57:

На участке 57 происходит слияние участков 3 и 6.

Проверяется условие, q57≤ qmax. Условие выполняется (4,61<16,5).


Участок 58 (дверной проем):


Проверяется условие, q58≤ qmax. Условие выполняется (8,23 <19,6).


Участок 59:


Проверяется условие, q59≤ qmax. Условие выполняется (5<16,5).


Участок 60:

На участке 60 происходит слияние участков 9, 56, 59.


Проверяется условие, q60≤ qmax. Условие выполняется (7,16<16,5).


Участок 61:

На участке 61 происходит слияние участков 12, 60.


Проверяется условие, q61≤ qmax. Условие выполняется (8<16,5).


Участок 62:

На участке 62 происходит слияние участков 53, 61.


Проверяется условие, q62≤ qmax. Условие выполняется (11<16,5).


Участок 63:

На участке 63 происходит слияние участков 50, 62.


Проверяется условие, q63≤ qmax. Условие выполняется (13,92<16,5).


Участок 64:

На участке 64 происходит слияние участков 15, 63.


Проверяется условие, q64≤ qmax. Условие выполняется (16,16<16,5).

Участок 65:

На участке 65 происходит слияние участков 47, 64.


Проверяется условие, q65≤ qmax. Условие не выполняется (18<16,5).

=15=13.5


Участок 66 (дверной проем):


Проверяется условие, q66≤ qmax. Условие не выполняется (32,4>19,6).

Ширина дверного проема менее 1,6 м. Соответственно необходимо определить интенсивность движения людского потока для двери такой ширины по формуле:

Скорость движения людей на данном участке определяется методом линейной экстраполяции:

=15

Определяется время задержки людского потока на участке:


Участок 67:


Проверяется условие, q67≤ qmax. Условие выполняется (2,5<16,5).


Участок 68:

На участке 68 происходит слияние участков 18, 44, 67.


Проверяется условие, q68≤ qmax. Условие выполняется (5,28<16,5).


Участок 69:

На участке 69 происходит слияние участков 21, 68.


Проверяется условие, q69≤ qmax. Условие выполняется (5,59<16,5).


Участок 70:

На участке 70 происходит слияние участков 24, 69.


Проверяется условие, q70≤ qmax. Условие выполняется (6,5<16,5).


Участок 71 (дверной проем):


Проверяется условие, q71≤ qmax. Условие выполняется (11,6<19,6).


Участок 72:


Проверяется условие, q72≤ qmax. Условие выполняется (6,5<16,5).


Участок 73:

На участке 73 происходит слияние участков 27, 72.


Проверяется условие, q73≤ qmax. Условие выполняется (8<16,5).


Участок 74 (дверной проем):


Проверяется условие, q74≤ qmax. Условие выполняется (14,3<19,6).


Участок 75:


Проверяется условие, q75≤ qmax. Условие выполняется (8<16,5).


Участок 76:

На участке 76 происходит слияние участков 30,75.


Проверяется условие, q76≤ qmax. Условие выполняется (9<16,5).


Участок 77:

На участке 77 происходит слияние участков 31, 41, 76.


Проверяется условие, q77≤ qmax. Условие выполняется (10,67<16,5).


Участок 78:

На участке 78 происходит слияние участков 34, 38, 77.


Проверяется условие, q78≤ qmax. Условие выполняется (17,14>16,5).


Участок 79 (дверной проем):


Проверяется условие, q79≤ qmax. Условие не выполняется (24,1>19,6).


Определяется время задержки людского потока на участке:


Участок 80:



Участок 81:

На участке 81 происходит слияние участков 37, 80.


Проверяется условие, q81≤ qmax. Условие выполняется (6,26<16,5).


Участок лестницы левого крыла:

Средняя длина наклонного пути в пределах одного этажа с учетом движения по площадкам для двух маршевых лестниц составит:

,

где l’-длина горизонтальной проекции лестничного марша;длина горизонтальной проекции лестничной площадки;

α- угол наклона лестницы к горизонтали.


Определяются скорость и интенсивность людского потока на лестничном марше по таблице 2.


Проверяется условие,  . Условие выполняется (6,55<16).


Маршрут эвакуации проходит по участкам 1-2-3-57-58-59-60-61-62-63-64-65-66-67-68-69-70-71-72-73-74-75-76-77-78-79-80-81-лестничный марш.

Далее определяется сумма времени эвакуации по лестничным клеткам с учетом слияния с людскими потоками с нижних этажей.

В результате расчетов время эвакуации составило:


.2 Расчет требуемого времени эвакуации

Расчет требуемого времени эвакуации для производственного корпуса № 19.

Необходимое (требуемое) время эвакуации tнбрассчитывается как произведение критической для человека продолжительности пожара на коэффициент безопасности. Коэффициент безопасности учитывает возможную погрешность при решении поставленной задачи и принимается равным 0,8 [12].

Расчет необходимого времени эвакуации производится из помещения склада, расположенного на первом этаже. Предполагается, что каждый опасный фактор воздействует на человека независимо от других. Сначала рассчитывают значения критической продолжительности пожара tкрпо условию достижения каждым из опасных факторов пожара предельно допустимых значений в зоне пребывания людей:

по повышенной температуре:

;

по потере видимости:

;

по пониженному содержанию кислорода:

;

по каждому из газообразных токсичных продуктов горения:

;

где - размерный комплекс, зависящий от теплоты сгорания материала и свободного объема помещения, кг;- показатель степени, учитывающий изменение массы выгорающего материала во времени;

А - размерный параметр, учитывающий удельную массовую скорость выгорания горючего материала и площадь пожара, кг/с;- начальная температура воздуха в помещении, 0С;- безразмерный параметр, учитывающий неравномерность распределения ОФП по высоте помещения; - низшая теплота сгорания материала, МДж/кг;

С - удельная изобарная теплоемкость газа, МДж/кг;

- коэффициент теплопотерь (принимается по данным справочной литературы, при отсутствии данных может быть принят равным 0,3) [16];

 - коэффициент полноты горения;св - свободный объем помещения, м;

α - коэффициент отражения предметов на путях эвакуации;

Е - начальная освещенность, лк; - предельная дальность видимости в дыму, м; - дымообразующая способность горящего материала, Нп·м/кг;тг - удельный выход токсичных газов при сгорании 1 кг материала, кг/кг;

Хтг - предельно допустимое содержание токсичного газа, кг м-3;  - удельный расход кислорода, кг/кг.

Если под знаком логарифма получается отрицательное число, то данный опасный фактор пожара не предоставляет опасности.

При отсутствии специальных требований значения α и Е принимаются 0,3 и 50 л соответственно, lпр=20м, t0=20 0C, h = 1,7м. [16]

Параметр распределения температур определяют по формуле:

при Н6м,

где h - высота рабочей зоны, м;

Н - высота помещения, м.

Исходные данные:

Помещение размерами 11,8х6,3 м2;

Высота помещения 4,3 м;

Геометрический объем помещения 319,66 м3;

Вид горючего материала: Рулонная бумага;

Относительная пожарная нагрузка - q=30 кг/м2;

- коэффициент теплоотвода в СК -0,32 [16];

- коэффициент полноты сгорания- 0,88 [16];

Количество окон -6, размеры окон (b*h)-(2,2*1,7);

количество дверей-1, размеры дверей (b*h)-(1,1*1,9);

Удельная изобарная теплоемкость газа Cp=0,001068 МДж/кг [16];

Таблица 3.1 Данные для расчета определения критического времени для эвакуации людей из помещения

Низшая теплота сгорания матери-ала Q, кДж/кг               Линейная скорость распростра-нения пламени vм/с           Удельная массовая скорость выгорания , кг/(м2×с)Дымообразующая способность горючей нагрузки Dm, Нп×м2/кгКоличество кислорода, необходи-мое для сгорания 1 кг горючей нагрузки LO2, кг/кгКоличество выделяющейся двуокиси углерода при сгорании 1 кг горючей нагрузки LСO2, кг/кгКоличест-во выделяющейся окиси углерода при сгорании 1 кг горючей нагрузки LСO, кг/кг Количест-во выделяю-щегося хлороводородапри сгорании 1 кг горючей нагрузки

LHCl, кг/кг








14500

0,0103

0,011

49,5

-1,154

1,1087

0,0974

0,0000


Расчет высоты рабочей зоны


где  - высота площадки, где находятся люди, над полом помещения, м;

   - разность высот пола, равная нулю, м.


Расчет параметра распределения температур


Расчет параметра B (свободный объём помещения)

,

где В - размерный комплекс, зависящий от теплоты сгорания материала и свободного объема помещения.


Расчет параметров А

А - размерный параметр, учитывающий удельную массовую скорость выгорания материала и площадь пожара.


Определяется критическое время по повышенной температуре:


Определяется критическое время по потере видимости:


Определяется критическое время по пониженному содержанию кислорода:


Определяется критическое время по каждому из газообразных токсичных продуктов горения.

Определяется критическое время по СО2:

Так как под знаком логарифма получается отрицательное число, то данный опасный фактор пожара не представляет опасности для жизни и здоровья людей.

Определяется критическое время по СО:


Определяется критическое время:


Определяется необходимое время эвакуации:


Расчет опасных факторов пожара по интегральной математической модели расчета газообмена в здании

Опасным фактором пожар для рассматриваемого помещения является потеря видимости, которая наступает через1,62 минуты от начала пожара.

Расчет времени наступления опасных факторов пожара в коридоре[5] .


где V - объем части коридора расположенной выше отметки 1,7 м.

- расход газов через проем между двумя (j-м и i-м) смежными помещениями, равный 0,2977 кг/с.


Время наступления опасных факторов пожара составляет:


.3 Определение расчетных величин пожарного риска

Потенциальный риск в зданиях производственных объектов определяется в соответствии с Приказом МЧС №404 «Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» от 10.07.2009г.

Величина потенциального риска P (год-1) в i-ом помещении здания i или пожарного отсека здания (далее - здания) объекта определяется по формуле:


где J - число сценариев возникновения пожара в здании;- частота реализации в течение года j-го сценария пожара, год-1;- условная вероятность поражения человека при его нахождении в i-ом помещении при реализации j-го сценария пожара.

Условная вероятность поражения человека Qdij определяется по формуле:

где PЭij- вероятность эвакуации людей, находящихся в i-ом помещении здания, при реализации j-го сценария пожара;вероятность эффективной работы технических средств по обеспечению безопасности людей в i-ом помещении при реализации j-го сценария пожара.

Вероятность эвакуации PЭij определяется по формуле:


где P Э.Пij - вероятность эвакуации людей, находящихся в i-ом помещении здания, по эвакуационным путям при реализации j-го сценария пожара;Д.Вij - вероятность выхода из здания людей, находящихся в i-ом помещении, через аварийные или иные выходы.

При отсутствии данных вероятность PД.Вij допускается принимать равной 0,03 при наличии аварийных или иных выходов и 0,001 при их отсутствии.

Вероятность эвакуации по эвакуационным путям P Э.Пij определяется по формуле:


где таублij- время от начала реализации j-го сценария пожара до блокирования эвакуационных путей в результате распространения на них опасных факторов пожара, имеющих предельно допустимые для людей значения (время блокирования эвакуационных путей), мин.;Pij - расчетное время эвакуации людей из i-го помещения при j-ом сценарии пожара, мин.;

тау Н.Эij - интервал времени от начала реализации j-го сценария пожара до начала эвакуации людей из i-го помещения, мин.

Время от начала пожара до начала эвакуации людей тау Н.Э для зданий без систем оповещения определяется по результатам исследования поведения людей при пожарах в зданиях конкретного назначения.

При наличии в здании системы оповещения людей о пожаре и управления эвакуацией людей в зданиях (далее - СОУЭ) тау Н.Э принимается равным времени срабатывания системы с учетом ее инерционности. При отсутствии необходимых исходных данных для определения времени начала эвакуации в зданиях без СОУЭ τН.Э допускается принимать равным 0,5 мин. - для этажа пожара и 2 мин.-для вышележащих этажей.

Если местом возникновения пожара является зальное помещение, где пожар может быть обнаружен одновременно всеми находящимися в нем людьми, то τ Н.Э допускается принимать равным нулю.

В этом случае вероятность P Э.Пij определяется по формуле:


Для определения указанных выше величин τ блij и t Pij допускается дополнительно использовать методы, содержащиеся в методиках определения расчетных величин пожарного риска, утвержденных в установленном порядке.

При определении величин потенциального риска для работников, которые находятся в здании на территории объекта, допускается рассматривать для здания в качестве расчетного один наиболее неблагоприятный сценарий возникновения пожара, характеризующийся максимальной условной вероятностью поражения человека. В этом случае расчетная частота возникновения пожара принимается равной суммарной частоте реализации всех возможных в здании сценариев возникновения пожара.

Вероятность D ij эффективной работы технических средств по обеспечению пожарной безопасности i-го помещения при реализации j-го сценария пожара определяется по формуле:


где K - число технических средств противопожарной защиты;- вероятность эффективного срабатывания (выполнения задачи) k-го технического средства при j-ом сценарии пожара для i-го помещения здания.

При отсутствии данных по эффективности технических средств величины Dij допускается принимать равными нулю.

При определении значений Dij следует учитывать только технические средства, направленные на обеспечение пожарной безопасности находящихся (эвакуирующихся) в i-ом помещении здания людей при реализации j-го сценария пожара. При этом учитываются следующие мероприятия:

применение объемно-планировочных и конструктивных решений, обеспечивающих ограничение распространения пожара в безопасную зону (при организации эвакуации в безопасную зону);

наличие систем противодымной защиты рассматриваемого помещения и путей эвакуации;

использование автоматических установок пожарной сигнализации (далее - АУПС) в сочетании с СОУЭ;

наличие установок пожаротушения в помещении очага пожара.

При определении условной вероятности поражения людей, находящихся в помещении очага пожара, не допускается учитывать наличие в этом помещении АУПС и СОУЭ (за исключением случаев, когда пожар не может быть обнаружен одновременно всеми находящимися в помещении людьми), а также установок пожаротушения, срабатывание которых допускается только после эвакуации находящихся в защищаемом помещении людей (например, при наличии установок газового пожаротушения).

Рассматриваемым помещением является участок пропитки, расположенный на четвертом этаже. Так как помещение зального типа, то учет систем АПС и СОУЭ допускается в расчете, т.к. пожар может быть обнаружен одновременно всеми эвакуирующимися людьми.

Этаж является верхним в здании, соответственно интервал времени от начала реализации сценария пожара до начала эвакуации людей из помещения равен нулю.

Расчетное время эвакуации из помещения составляет 3,37 минуты.

Расчетное время наступления ОФП составляет более 5 минут.

Вероятность эвакуации людей из здания определяется из выражения:


Вероятность эффективного срабатывания технических средств при сценарии пожара принимается равной нулю, так как данные по эффективности отсутствуют.

Из здания имеются основные и запасные выходы, соответственно вероятность выхода из здания людей, находящихся в выбранном помещении, принимается равной 0,03.

Тогда вероятность эвакуации составит:

Частота реализации в год сценария пожара составляет для данного участка 0,6∙10-5 ∙284 10-2 в год-1.[10]

Условная вероятность поражения человека составит:


Отсюда величина потенциального пожарного риска в здании составит:

Проверяется выполнение условия обеспечения пожарного риска:


В результате расчетов потенциальный пожарный риск в производ. корпусе 19 составляет 1×10-8, что соответствует нормативному значению потенциального пожарного риска в здании объекта, равному менее 1×10-6.

.4 Расчет сил и средств для тушения пожара

Тактико-техническая характеристика объекта

Уфимское агрегатно-производственное объединение (УАПО) расположено в квартале улиц: Аксакова - Красина - Зенцова - Токарная. Въездные ворота на территории объединения - с улицы Зенцова. Площадь объединения - 11,06 га.

Объединение состоит из 24 корпусов, в которых могут находиться ежедневно до 2 800 рабочих и служащих.

Корпус №19 -пятиэтажный, II степени огнестойкости, стены кирпичные, перегородки кирпичные, стеклянные и металлические; перекрытия железобетонные, кровля железная по деревянной обрешетке.

На первом этаже расположены производственные помещения. На втором этаже - производственные и административно-бытовые помещения. На третьем и четвертом этаже - производственные помещения (механический, намотка, пропитка узлов, в подвале оборудовано бомбоубежище).

По условию пожар возник на первом этаже возле лестничной клетки на картонажном участке. В результате возгорания центральный коридор заволочен дымом.

Таблица 3.2 Выписка из расписания выездов пожарных подразделений

Подразделение,

Кол-во ПА, шт.

Численность боевого расчета, чел.

Время следования, ммин.

1

2

3

4

ПЧ-2

2 АЦ, 1 АПТ, 1АЛ

16

10

ПЧ-1

2 АЦ

8

12

ПЧ-8

2 АЦ

8

14


Определение времени свободного горения:


где τобн=4 мин - время обнаружения без учёта наличия АУПС на объекте;

τсооб= 1 мин - время сообщения о пожаре (согласно м/у по тактике);

τсб=1 мин - время сбора подразделения (согласно м/у по тактике);

τсл=10 мин (согласно расписания выезда гарнизона ФГКУ «22 отряда ФПС по Республике Башкортостан»);

τб.р=6 мин - время, затраченное на проведение боевого развертывания. [м/у по вып. к/р. По Пож. тактике]

Определяется время свободного горения:


Определение времени пути, пройденного огнем

Путь, пройденный огнем от места возникновения пожара:


где τ1=10 минут;

τ2= τсв-τ1= τсв-10;


где VЛ=1,0 м/мин [11];

Определение формы и площади пожара

В зависимости от места возникновения пожара, геометрических размеров помещения или здания, наличия противопожарных преград, пути, пройденного огнем, площадь пожара может приобретать различные формы:

круговую;

угловую;

прямоугольную.

Пожар распространяется по прямоугольной форме, так как возгорание началось на центральном стеллаже (рисунок 3.1) [26].

Рисунок 3.1 - Прямоугольная форма пожара

Площадь пожара - это площадь проекции поверхности горения твердых и жидких веществ и материалов на поверхность земли или пола помещения.

При прямоугольной форме помещения площадь пожара в данном случае будет равна площади склада:

,

где b - длина помещения, м;- ширина помещения, м.


Определение площади тушения

Тушение возможно осуществлять с двух сторон. Площадь тушения будет равна:

т = n·a·h,


Пожар произошел в помещении склада картона. Данный вид горючего вещества относится к классу пожара А - горение твердых веществ. Для тушения пожаров данного класса наиболее предпочтительное огнетушащее вещество- вода.

Определение требуемого расхода воды на тушение пожара

Требуемый расход огнетушащего средства на тушение пожара, л/с, определяется по формуле:

где Пт - величина расчетного параметра тушения пожара;тр. - требуемая интенсивность подачи огнетушащего средства (Iтр=0,15 л/м2·с.[11]).

Требуемый расход огнетушащего средства (ОТВ) на тушение пожара определяем по формуле:


Определение требуемого расхода воды на защиту объекта

Так как пожар произошел на первом этаже, то согласно справочнику РТП, необходимо обеспечить защитой смежные помещения, верхний уровень. Требуемый расход воды на защиту объекта, где произошел пожар, определяется по формуле:


где Sзащ - площадь защищаемого участка, м2;защ.тр - требуемая интенсивность подачи ОТВ на защиту, л/ (м2∙с).

Исходя из ситуации на объекте защите подлежат смежные помещения и второй этаж. Общая защищаемая площадь составляет 312 м2.

Поскольку в нормативных документах и справочной литературе нет данных по интенсивности подачи огнетушащих средств на защиту объектов, следовательно, она принимается уменьшенной в четыре раза по сравнению с требуемой интенсивностью подачи на тушение пожара и определяется по формуле:

Из тактических соображений вводится три ствола «А» на защиту верхнего уровня.

Определение общего требуемого расхода воды

Общий требуемый расход воды определяется по формуле:


На основании требуемого расхода огнетушащих веществ определяется количество стволов, необходимых для тушения пожара:


где qств. - расход ствола (принимается равным 7,4 л/с, так как для тушения используем ствол РС-70).


Для тушения пожара требуется два ствола пожарных ручных РС-70 с расходом воды 7,4 л/с. Однако с учетом тушения с двух направлений и возможности доступа принимается решение о вводе трех стволов.

Для защиты объекта необходимо два ствола РС-70 с расходом воды 7,4 л/с. Однако с учетом трех защищаемых зон принимается решение о вводе четырех стволов на защиту смежных помещений и второго этажа.

Общее количество стволов на тушение пожара и защиту объекта:

на тушение: три ствола РС-70 с расходом воды 7,4 л/с.;

на защиту: четыре ствола РС-70 с расходом воды 7,4 л/с.;

Фактический расход воды на тушение пожара определяется по формуле:


Фактический расход воды на защиту объекта определяется по формуле:


Общий фактический расход воды определяется по формуле:


При наличии противопожарного водопровода обеспеченность объекта водой проверяется по водоотдаче данного водопровода.

Обеспеченность объекта считается удовлетворительной, если водоотдача водопроводной сети превышает фактический расход воды для целей пожаротушения.

Следовательно, для полной обеспеченности объекта водой необходимы два условия:

чтобы водоотдача водопроводной сети превышала фактический расход воды (Qсети≥Qф);

чтобы количество пожарных гидрантов соответствовало бы количеству пожарных автомобилей, которые необходимо установить на них (NПГ≥Nавт.).

Водоотдача кольцевой водопроводной сети определяется по формуле:


где D - диаметр водопроводной сети, мм;

- переводное число из метрической системы мер в дюймы;В - скорость движения воды в водопроводе, м/с.

Для тушения пожара и защиты помещений используются пожарные гидрантов, расположенный на расстоянии 6, 21 и 10 метров от объекта на кольцевой линии с диаметрами 150, 150 и 200 мм соответственно. Согласно справочнику РТП расход воды, при минимальном давлении воды 3 атм, составит 80 л/с для сети диаметром 150 мм и 120 л/с для сети диаметром 200 мм.

Н=3 атм=3∙10,33 м.вод.ст.=30,99 м.вод.ст.

Так как напор водопроводной сети Н>30 м вод.ст., то скорость движения воды в водопроводе принимается равной VВ=2 м/с.

Водоотдача кольцевой водопроводной сети диаметром 150 мм. определяется по формуле:


Водоотдача водопроводной сети диаметром 150 мм. превышает фактический расход воды:

Qсети ≥ Qф;

л/с > 51,8л/с.

Водоотдача кольцевой водопроводной сети диаметром 200 мм. определяется по формуле:


Водоотдача водопроводной сети диаметром 200 мм.превышает фактический расход воды:

сети ≥ Qф;

л/с > 51,8л/с.

Определение требуемого количества пожарных автомобилей и численности личного состава для тушения пожара

Требуемое количество пожарных автомобилей, которые необходимо установить на водоисточники, определяется по формуле:


где 0,8 - коэффициент полезного действия пожарного насоса;н - производительность насоса пожарного автомобиля, л/с.


Количество пожарных гидрантов больше, чем количества задействованных пожарных автомобилей, которые необходимо установить на эти гидранты:

ПГ≥Nавт;

>2.

Следовательно, объект полностью обеспечен водой.

Численность личного состава определяется по формуле:


где NГДЗС - количество звеньев ГДЗС, равное (в расчетах принимаем, что формируется семь звеньев ГДЗС - три на тушение, четыре на защиту, плюс два звена резерв, итого девять звеньев);ств.«Б» - количество работающих на тушении и защите стволов РСК-50 (равно семи);п.б. - количество организованных на пожаре постов безопасности (равно четырем);авт. - количество пожарных автомобилей, установленных на водоисточники и подающих огнетушащие средства (равно одному). л - количество выдвижных лестниц (принимается равным нулю);св. - количество связных, равное количеству прибывших на пожар подразделений (принимается равным четырем согласно расписанию выездов).

Требуемая численность личного состава определяется по формуле:

Так как в боевых расчётах гарнизона находятся преимущественно пожарные автоцистерны, следовательно, средняя численность личного состава для одного отделения - четыре человека. Требуемое количество отделений на основных пожарных автомобилей определяется по формуле:


На тушение пожара в помещении картонажного участка, а также защиты смежных помещений, необходимо семь стволов «А» с расходом 7,4 л/с. Требуемое количество личного состава-тридцать девять человек, т.е. десять отделений

На пожар по второму номеру прибывает двенадцать отделений, то есть сорок восемь человек.

Достаточность сил, средств и личного состава для ликвидации пожара обеспечена.

.5 Порядок составления декларации пожарной безопасности

Декларация пожарной безопасности - форма оценки соответствия, содержащая информацию о мерах пожарной безопасности, направленных на обеспечение на объекте защиты нормативного значения пожарного риска.

Декларация пожарной безопасности разрабатывается в соответствии со статьей 64 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», статьей 49 Градостроительного кодекса Российской Федерации и Приказа МЧС России № 91 от 24.02.2009 г. «Об утверждении формы и порядка регистрации декларации пожарной безопасности».

Декларация пожарной безопасности представляется юридическим лицом или собственником объекта защиты в рамках реализации мер по пожарной безопасности до ввода в эксплуатацию объекта защиты.

При наличии на объекте отступлений от требований действующей нормативной документации Декларация включает расчёт пожарного риска. При выполнении обязательных требований пожарной безопасности, установленных федеральными законами о технических регламентах, и требований нормативных документов по пожарной безопасности расчет пожарного риска не требуется.

Декларация должна включать следующие структурные элементы:

технические характеристики объекта;

оценку пожарного риска;

оценку возможного ущерба имуществу третьих лиц от пожара;

перечень федеральных законов о технических регламентах и нормативных документов по пожарной безопасности, выполнение которых обеспечивается на объекте защиты.

Расчеты по оценке пожарного риска проводятся путем сопоставления расчетных величин пожарного риска с нормативным значением пожарного риска, установленного Федеральным законом от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Определение расчетных величин пожарного риска производственных объектов производится по методике определения расчётных величин пожарного риска на производственных объектах - Приложению к Приказу МЧС РФ № 404 от 10.07.2009 г.

.6Разработка декларации пожарной безопасности

Декларация пожарной безопасности разрабатывается в отношении производственного корпуса № 19 АО «УАПО», расположенного в Ленинском районе г. Уфы по адресу ул. Аксакова, 97.

. Экономическое обоснование предлагаемых противопожарных мероприятия для производственного корпуса №19

Эффективность затрат на обеспечение пожарной безопасности объектов является обязательным условием при технико-экономическом обосновании мероприятий, направленных на повышение пожарной безопасности.

Эффективность противопожарного мероприятия определяется на основе сопоставления притоков и оттоков денежных средств, связанных с реализацией принимаемого решения по обеспечению пожарной безопасности. Притоком денежных средств является получение средств за счет предотвращения ущербов от пожара, рассчитываемых как ожидаемые материальные потери от пожара при выполнении противопожарного мероприятия (проектируемый вариант) и сравнения их с ожидаемыми материальными потерями при его отсутствии (базовый вариант). Оттоком денежных средств являются затраты, связанные с выполнением противопожарного мероприятия.

Расчеты экономического эффекта могут использоваться при определении цен на научно-техническую продукцию противопожарного назначения, а также для обоснования выбора мероприятий по обеспечению пожарной безопасности при формировании планов экономического и социального развития объектов. Расчет производится в соответствии с методическими указаниями по выполнению экономической части.

Критерием экономической эффективности противопожарного мероприятия (совокупности мероприятий) является получаемый от его реализации интегральный экономический эффект (И), учитывающий материальные потери от пожаров, а также капитальные вложения и затраты на выполнение мероприятия. Интегральный экономический эффект определяется как сумма текущих эффектов за весь расчетный период, приведенная к начальному интервалу планирования с учетом стоимости финансовых ресурсов во времени, которая определяется нормой дисконта, или как превышение интегральных результатов над интегральными затратами.

Если экономический эффект И от использования противопожарного мероприятия положителен, решение является эффективным (при данной норме дисконта) и может рассматриваться вопрос о его принятии. Если при решении будет получено отрицательное значение И, инвестор понесет убытки, т.е. проект неэффективен.

.1 Описание объекта противопожарной защиты

Таблица 4.1 - Описание объекта защиты

Адрес объекта

Республики Башкортостан г. Уфа ул. Аксакова, 97

Оценочная зона (город, район)

Здание относится к классу функциональной пожарной опасности - Ф 5.1. Здание II степени огнестойкости, перекрытия железобетонные, кровля металлическая по деревянной обрешетке, металлическая. Площадь здания 2432 м2.

Собственник

Государство

Текущее использование (жилой дом, коммерческая недвижимость, промышленное здание и т.п.)

Производственный объект

Состояние окружающей среды (уровень шума, загазованность и т.д.)

В пределах нормы

Год постройки

1958

Этажность

5

Коммуникации

Отопление, водопровод, горячее водоснабжение, газопровод


.2 Методика расчета вероятных годовых потерь от пожара

Выбор наиболее эффективного противопожарного решения осуществляется исходя из условия:

И =>max.

Интегральный экономический эффект для постоянной нормы дисконта определяется по формуле:


где    М(Пб) и М(Пп)- расчетные годовые материальные потери в базовом и планируемом вариантах, руб/год;

К1 и К2- капитальные вложения на осуществление противопожарных мероприятий в базовом и планируемом вариантах, руб.;

НД- постоянная норма дисконта, равная приемлемой для инвестора норме дохода на капитал;год осуществления затрат;- расчетный период времени, год.

В качестве расчетного периода Т принимается либо срок службы здания (оборудования), либо иной, более короткий обоснованный период.

Эксплуатационные расходы по вариантам в t-м году определяются по формуле:

Р= А + Э,

где    А - затраты на амортизацию систем противопожарных мероприятий, руб./год;

Э - эксплуатационные затраты указанных систем (зарплата обслуживающего персонала, текущий ремонт и др.), руб/год.

При расчете денежные потоки шага t приводятся к начальному моменту времени через коэффициент дисконтирования. Для года t коэффициент дисконтирования при постоянной норме дисконта имеет вид:

.

При использовании на объекте первичных средств пожаротушения (стационарных и передвижных) и отсутствии систем автоматического пожаротушения материальные годовые потери рассчитываются по формуле:

М(Пб) = М(П1) + М(П2) + М(П3),

где    М(П1), М(П2), М(П3) - математическое ожидание годовых потерь от пожаров, потушенных соответственно первичными средствами пожаротушения; привозными средствами пожаротушения; при отказе всех средств пожаротушения, определяется по формулам:

;

;

,

где    λ - вероятность возникновения пожара, 1/год;т- стоимость поврежденного технологического оборудования и оборотных фондов, руб. /м2;пож- площадь пожара на время тушения первичными средствами, м2;

р1, р2- вероятность тушения пожара первичными и привозными средствами;

,52 - коэффициент, учитывающий степень уничтожения конструкций (здания);к - стоимость поврежденных частей здания, руб./м2;

 - площадь пожара за время тушения привозными средствами, м2;

 - площадь пожара при отказе всех средств пожаротушения, м2;- Коэффициент, учитывающий косвенные потери.

При оборудовании объекта средствами автоматического пожаротушения материальные годовые потери от пожара рассчитываются по формуле

М(Пп) = М(П1) + М(П2) + М(П3) +M(П4),

где    М(П1), М(П2), М(П3), М(П4) - математическое ожидание годовых потерь от пожаров, потушенных соответственно первичными средствами пожаротушения; установками автоматического пожаротушения; привозными средствами пожаротушения; при отказе средств пожаротушения, определяемое по формулам:

;

;

;

где    - площадь пожара при тушении средствами автоматического пожаротушения, м2;

р3 - вероятность тушения средствами автоматического пожаротушения.

Эффективность мероприятий по обеспечению пожарной безопасности может также оцениваться изменением количественного показателя, характеризующего соотношение величины возможного ущерба и стоимости материальных ценностей в вариантах при отсутствии противопожарного мероприятия и при его выполнении:

,

где    - уровень пожарной опасности объекта, коп/100руб;

 - стоимость защищаемых от пожара материальных ценностей, руб.

Стоимость здания и технологической части определяется по проектнымматериалам, при их отсутствии - по укрупненным показателям.

Вероятность безотказной работы первичных средств тушения р1 принимается в зависимости от скорости распространения горения по поверхности Y1 (таблица 4.2).

Таблица 4.2 - Значения вероятности безотказной работы первичных средств тушения

Y1, м/мин

0,35

0,54

0,69

0,8

0,9

p1

0,85

0,79

0,46

0,27

0,12


Вероятность тушения пожара привозными средствами р2 определяется в зависимости от нормативного расхода воды на наружное пожаротушение и на основании данных о бесперебойности водоснабжения пожарного водопровода или насосами пожарных машин из водоемов qп (таблица 4.3).

Таблица 4.3 - Значения вероятности тушения пожара привозными средствами

qп, л/с

15

20

30

40

60

100

160

р2

0,5

0,6

0,75

0,85

0,95

0,99

0,999



Вероятность тушения пожара установками автоматического пожаротушения р3 при отсутствии статистических данных принимается равной 0,86.

При успешном действии первичных средств пожаротушения площадь пожара Fпож принимается в зависимости от их технических характеристик равной 0,5...4 м2.

При успешном действии установок пожаротушения площадь пожара  принимается равной нормативной площади тушения пожара для расчета расхода средств тушения стационарной установки пеной средней кратности с дистанционным пуском и установками водяного орошения.

Для локальных пожаров площадь пожара при тушении привозными средствами  принимается равной площади размещения пожарной нагрузки.

Коэффициент k, учитывающий косвенные потери, определяется по статистическим данным для аналогичных объектов как отношение косвенных потерь к прямым потерям. В величину косвенных потерь следует включать:

капитальные затраты на восстановление основных фондов;

заработную плату за время простоя;

оплату демонтажных работ и разборку строительных конструкций;

потери части условно-постоянных накладных расходов;

потери от недополучения прибыли из-за недовыпуска продукции;

потеря из-за недоставки продукции;

потеря предприятия с учетом сопряженности работы производств.

.3 Расчет вероятных годовых потерь от пожара

Для производственного корпуса частота возникновения пожара принимается 0,6 ∙10-5(год∙м2) [19].

Расчеты выполняются для двух сценариев возможного пожара:

пожар обнаруживается персоналом, используются первичные средства пожаротушения, персонал с помощью телефонной связи вызывает подразделение пожарной охраны. Системы автоматического пожаротушения и сигнализации отсутствуют.

добавляется наличие установки пожарной сигнализации и автоматического водяного пожаротушения.

Стоимость поврежденного имущества Ст=50 000 руб./ м2.

Площадь пожара на время тушения первичными средствами Fnoж=4 м2

Значение линейной скорости распространения пламени для производственного корпуса равно 1,2 м/мин [23], вероятность безотказной работы первичных средств тушения принимается по таблице методики [26] р1=0,12.

Нормативный расход воды на наружное пожаротушение qп=20 л/с, следовательно, вероятность тушения пожара привозными средствами р2=0,95.

Стоимость поврежденных частей сооружения Ск=100 000 руб./м2.

Площадь пожара за время тушения привозными средствами F'пож=150 м2.

Коэффициент, учитывающий косвенные потери k=2,5.

Площадь пожара при тушении средствами пожаротушения F*noж=15м2.

Площадь пожара при отказе всех средств пожаротушения F"noж=414 м2.

По данным ФГУ ВНИИПО МЧС России, реальная эффективность работы установок пожарной автоматики при пожарах в 2014 г. для установок пожаротушения из 87 установок при пожаре задачу выполнили только 37, то есть сработали с вероятностью 0,4. Вероятность тушения средствами автоматического пожаротушения р3=0,4.

С учетом приведенных данных рассчитаются вероятные годовые потери М(П) для первого сценария (базового):

;

;

,


Следовательно, при первом сценарии защиты объекта (без автоматической установки пожаротушения) материальные годовые потери составят:

М(Пб) = 1560+816125+91632 = 909317 руб/год

Рассчитаются вероятные годовые потери М(П) для второго сценария (предлагаемого):


Следовательно, при втором сценарии защиты объекта (с автоматической установки пожаротушения) материальные годовые потери составят:

М(Пп) = 1560+44548+377275+54979=478362 руб/год

Вероятное сокращение ущерба (Rt)составит:

=909317- 478362= 430955 руб./год.

Внедрение предлагаемого мероприятия, направленного на повышение противопожарной защиты объекта, требует капитальных вложений.

Затраты на оборудование здания системой противопожарной защиты определяются исходя из стоимости составных частей оборудования и монтажных работ по их установке.

Результаты расчета капитальных затрат на реализацию противопожарных мероприятий сводятся в таблицу 4.4.

Таблица 4.4 - Сметный расчет стоимости систем АУПС, СОУЭ, АУПТ

Наименование оборудования

Количество

Цена единицы, руб

Стоимость,  тыс. руб.

1

2

3

4

Спринклерный ороситель «СВУ-8»

9

180

1,62

Узел управления УУ-С150/1,6В-ВФ.04

1

30240

30,24

Узел управления УУ-Д100/1,6(Э12) -ВФ.О4

1

43722

43,72

Спринклерный ороситель «СВУ-8»

9

180

1,62

Узел управления УУ-С150/1,6В-ВФ.04

1

30240

30,24

Узел управления УУ-Д100/1,6(Э12) -ВФ.О4

1

43722

43,72

Насос марки К-125-100-200а

2

57947

115,89

Жокей-насос Grundfos CR 3-4 F

1

45241

45,24

Шкаф электроуправления

1

19500

19,50

Запорная арматура

10

2145

21,45

Кабель КПСЭнг FRLS 1х2х0,75

700

25,00

17,50

Труба стальная

70

133

9,31

Итого затрат на оборудование



304,47

Затраты на транспортно-заготовительные работы (5%)



15,22

Монтажные работы (15%)



45,67

Итого капитальных затрат



365,36


Таким образом, капитальные вложения для реализации противопожарных мероприятий составят 365,36 тыс. руб.

Расчет эксплуатационных расходов на содержание автоматической установки пожаротушения, руб./год, определяется по формуле:

,

где    Зам - амортизационные отчисления, тыс. руб./год;

Зтр - затраты на текущий ремонт и техническое обслуживание АУПТ, тыс. руб./год;

Зс.оп - затраты на содержание обслуживающего АУПТ персонала, тыс.руб./год;

Зов - затраты на огнетушащее вещество, тыс. руб./год;

Зэл - затраты на электроэнергию, тыс. руб./год.

Амортизационные отчисления на АУПТ, руб./год, определяются по формуле:

,

где    Нам.пт - нормы амортизационных отчислений на АУПТ, % в год (для пенного пожаротушения принимается равным 6,8%);

К2 - капитальные затраты на устройство автоматической установки пенного пожаротушения (только сама техника без затрат на транспортировку и монтаж и т.д.), руб.

 руб.

Затраты на текущий ремонт и техническое обслуживание АУПТ определяются по формуле:

,

где    Нтр - нормы отчислений на текущий ремонт, % в год (для пенного пожаротушения принимается равным 4,5%).

 руб.

Затраты на содержание обслуживающего АУПТ персонала определяется по формуле:

,

где    Ч - численность персонала, обслуживающего АУПТ, чел;

Зосн - месячная заработная плата персонала, обслуживающего АУПТ, руб;

Кдоп - коэффициент, учитывающий надбавки, доплаты и социальные взносы на заработную оплату персонала, принимается 1,15.

Должностной оклад работника по ремонту и техническому обслуживанию АУПТ Зосн составляет 15000 рублей, коэффициент дополнительной заработной платы 1,15.

 руб.

Затраты на огнетушащее вещество Сов определяются исходя из суммарного годового расхода Wов и оптовой цены Цов единицы огнетушащего вещества (пенообразователя ПО-6НП) с учетом транспортно-заготовительных расходов (Ктр.з = 1,04). Оптовая цена пенообразователя ПО-6НП в ценах 2015 года составляла 15000 рублей за тонну, тогда:

,

где    Wов - расход огнетушащего вещества, л;

Цов - среднерыночная цена огнетушащего вещества, руб/л;

Ктр.з - коэффициент транспортно-заготовительных расходов.

 руб.

Затраты на электроэнергию Сэл определяются по формуле:

,

где    Цэл - тариф на 1 кВт. час электроэнергии, (2,55 руб. в 2015 году);- Установленная электрическая мощность, кВт;

Тр - годовой фонд времени работы установленной мощности, ч, принимается 45 часов;

Ким - коэффициент использования установленной мощности, принимается 0,8.


Эксплуатационный расход на содержание установки пожаротушения составит:


Таким образом, ежегодные эксплуатационные расходы на содержание системы пожарной безопасности составят около 266 тысяч рублей.

Определяются дисконтированные показатели эффективности капитальных вложений. Результаты расчета дисконтированных показателей эффективности капитальных вложений в противопожарное мероприятие представлены в таблице 4.5. Интегральный экономический эффект И при норме дисконта 10%.

Табли ц а 4.5 - Расчет показателей эффективности мероприятий

Год осуществления(внедрения) проекта

Rt

3t

Д

Чистый дисконтированный поток доходов по годам без капитальных затрат предшествующего года,

1

365360

265502

0,91

90870,78

2

365360

265502

0,83

82882,14

3

365360

265502

0,75

74893,5

4

365360

265502

0,68

67903,44

5

365360

265502

0,62

61911,96

6

365360

265502

0,56

55920,48

7

365360

265502

0,51

50927,58

8

365360

265502

0,47

46933,26

9

365360

265502

0,42

41940,36

10

365360

265502

0,38

37946,04

Итого

-

-

-

612129,54


Капитальные вложения, необходимые для осуществления предлагаемых мероприятий составляют 534710 руб. Интегральный эффект при расчете за период в 10 лет (срок эксплуатации оборудования) составит:


Поскольку интегральный эффект положителен, И>0, проект признается экономически эффективным.

Вывод

Помещения производственного корпуса №20 оборудуются автоматической установкой автоматического водяного пожаротушения.

Капитальные вложения, необходимые для осуществления предлагаемых мероприятий составляют 365,71 тыс. руб. Интегральный экономический эффект от использования противопожарного мероприятия положителен. Следовательно, система противопожарной защиты является экономически эффективной.

Заключение

В ходе выполнения выпускной квалификационной работы была приведена общая информация по зданиям предприятий, пожарной безопасности производственных объектов, статистика пожаров на них по стране и в Республике Башкортостан. Были рассмотрены основные нарушения правил пожарной безопасности в зданиях предприятий, основные причины возгораний и пожаров на них.

Приведено описание, характеристика изучаемого объекта. Рассмотрена пожарная нагрузка помещений на выбранном объекте.

В проектной части произведен расчет автоматической установки пожарной сигнализации, системы оповещения и управления эвакуацией людей, и системы аварийного эвакуационного освещения.

Возможность безопасной эвакуации людей из здания подтверждена расчетом эвакуации.

По расчетным данным эвакуация людей из здания была завершена до наступления предельно допустимых значений опасных факторов пожара,

Произведена оценка пожарного риска. По итогам расчета пожарный риск здания предприятия отвечает нормативному значению.

Произведен расчет сил и средств, необходимых для тушения пожара здании.

Анализ экономической эффективности реализации противопожарных мероприятий показал, что вложение средств на обеспечение пожарной безопасности являются эффективными.

В соответствии с Федеральным законом от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» составлена декларация на производственный корпус №19 АО «УАПО».

Список использованных источников

Федеральный закон от 21.12.1994г. № 69 «О пожарной безопасности»

Федеральный закон ФЗ от 22.07.2008 г. №123 «Технический регламент о требованиях пожарной безопасности»

Федеральный закон от 29.12.2004. № 190 «Градостроительный кодекс Российской федерации»

ГОСТ 12.1.004 - 91* ССБТ. Пожарная безопасность. Общие требования.

ГОСТ Р 12.2.143-2002 «ССБТ. Системы фотолюминесцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля».

ГОСТ Р 12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».

СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» от 25.03.2009 г.

СП 3.13130.2009 «Системы противопожарной защиты. Системы оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности».

СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Требования пожарной безопасности».

Приложение к приказу МЧС № 382 ‹‹Методика определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности›› от 30.06.2009.

Справочник <http://nachkar.ru> руководителя тушения пожаров. - М.: ЗАО «Спецтехника».// Повзик Я.С. - 2004. - 361 с.

Методические указания по выполнению выпускной квалификационной работы. ».// Жук А.И. - Уфа: УГАТУ, 2008. - 37 с.

Методические указания по выполнению экономической части выпускной квалификационной работы ».// Нугуманова Л.Р. - Уфа: УГАТУ, 2013. - 48 с.

Эвакуация и поведение людей при пожарах. // Холщевников В.В. - М.: Академия ГПС, 2009. - 209 с;

СТО УГАТУ 016 - 2007. Стандарты организации. Графические и текстовые конструкторские документы. Общие требования к построению, изложению, оформлению. - Уфа: УГАТУ, 2007. - 92с.

Журнал «Пожарная безопасность. Научно-технический журнал»№ 3 - М.: ФГБУ ВНИИПО МЧС России, 2014.-203с.

Методические указания по выполнению курсовой работы по дисциплине «Прогнозирование опасных факторов пожара». // Сулейманов И.Р. - Уфа: УГАТУ, 2009. - 18 с.

Методические указания по выполнению курсовой работы по дисциплине «Пожарная тактика». // Аширова А.Д. - - Уфа: УГАТУ, 2009. - 31 с.

Приказ МЧС от 09.03.2013 г.№3 «Об утверждении Правил проведения личным составом федеральной противопожарной службы Государственной противопожарной службы аварийно-спасательных работ при тушении пожаров с использованием средств индивидуальной защиты органов дыхания и зрения в непригодной для дыхания среде.»

Выписка из расписаний выездов ПЧ-2, ПСЧ-1, ПЧ-8, ПЧ-57, СЧ-55

Похожие работы на - Проектирование противопожарной автоматики



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
