Введение

В настоящее время востребованы малоформатные лазерные комплексы для поверхностной обработки органических и неорганических материалов, однако рыночная стоимость достаточно высока [1]. Далеко не все организации, которым необходимо выполнение работ с помощью подобных лазерных установок, готовы отдавать такую сумму денег. В связи с этим возник проект по созданию бюджетного лазерного комплекса на базе полупроводникового лазера. Основное его назначение - обработка органических материалов. В качестве источника излучения был выбран полупроводниковый лазер марки Osram PLTB450B с λ=0.44 мкм от мультимедийного проектора Casio XJ-M140. Критериями такого выбора являются низкая стоимость, относительно высокая мощность излучения и доступность приобретения. Управление генерацией лазера предполагается осуществлять путем модуляции тока накачки. Согласно проведенным оценкам длительность прямоугольных импульсов огибающей должна составлять 1.5-15 мс, а их частота следования может достигать 100 кГц. Однако данные по динамическим характеристикам выбранной модели лазера не доступны. Для получения этих данных необходимо провести соответствующие экспериментальные исследования. Для реализации эксперимента необходим фотоприемник с соответствующими параметрами и характеристиками. Так как основное направление кафедры - исследование импульсных твердотельных лазеров с длиной волны λ=0.6 мкм и более, то фотоприемника с интересующей нас спектральной областью не оказалось, поэтому целью данной работы стала разработка и исследование фотоприемника для λ=0.44 мкм.

В данной работе поставленная цель достигается путем решения следующих задач:

) обзор наработок в данном направление;

) разработка схемы фотоприемника;

) исследование основных параметров и характеристик фотоприемника.

1. Приемники оптического излучения

фотоприемник лазерный полупроводниковый

Для разработки фотоприемника необходимо изучить основные принципы построения, типовые схемы включения, поэтому в настоящей главе мы рассмотрим основные типы преобразователей оптического излучения.

1.1 Классификация фотоприемников

Фотоприемник это прибор, предназначенный для преобразования оптического сигнала в электрический [2]. Он является первым и основным элементом системы демодуляции и обработки оптического сигнала.

Общая схема фотоприемника (см. рис. 1) состоит из фотоэлемента, буферного каскада и источника питания. На всех элементах остановимся подробнее в этой и последующих главах [3].

Рис. 1. Схема фотоприемника на основе фотодиода:

Rн - сопротивление нагрузки,

Rд - сопротивление диода,

U - напряжение источника питания.

Классификация фотоприемников.

По принципу действия фотоприемники можно разделить на две большие группы: фотонные и тепловые. В свою очередь фотонные приемники подразделяют на фотодетекторы, основанные на внешнем фотоэффекте (фотоэлектронные умножители и вакуумные фотоэлементы, электронно-оптические преобразователи) и внутреннем фотоэффекте (фоторезисторы, фотодиоды, фототранзисторы, фототиристоры и т.п.). Далее мы подробно рассмотрим внутренней фотоэффект в полупроводниках и внешний фотоэффект в вакуумных фотоэлементах.

Полупроводник

Полупроводник это материал, в котором носителями заряда являются электроны и дырки. Концентрация носителей бывает равновесной и неравновесной. Равновесная концентрация носителей определяется только температурой образца. Генерации неравновесных носителей происходит за счет внутреннего фотоэффекта, ионизации квантами больших энергий, ударной ионизации при сильном электрическом поле, лавинного умножения и туннельного эффекта.

Так как мы рассматриваем работу фотоприемника, остановимся подробнее на оптической генерации. Под внутренним фотоэффектом понимают процесс образования свободных носителей заряда под действием излучения. Если энергия кванта hv падающего света превышает ширину запрещенной зоны в диэлектрике или полупроводнике, то электрон, поглотивший квант, переходит из валентной зоны в зону проводимости. В результате этого перехода образуется пара носителей: в зоне проводимости электрон, а в валентной зоне - дырка. Таким образом, в зоне проводимости появляются носители заряда, и при включении полупроводника в цепь по ней будет протекать ток или при приложении внешнего электрического поля будет протекать ток, изменяющийся в зависимости от освещенности.

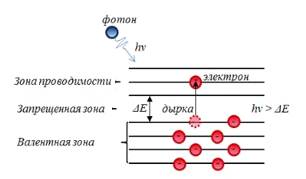

Рис. 2. Схема образования пары носителей в полупроводнике за счет фотоэффекта

Для полупроводника различают два режима работы, это фотодиодный и вентильный. Фотодиодный, когда фотодиод работает при обратном смещении, то есть ему необходим источник напряжение, который должен это смещение осуществлять. Вентильный или фотовольтаический, когда фотосигнал является напряжением на контактах, которое возникает под действием излучения, то есть для такой работы источник питания уже не требуется [5].

Различают следующие виды полупроводниковых фотоприемников: фотодиод р-n-типа, фотодиод р-i-n-типа, лавинный фотодиод, фототранзистор, фототиристор.

Так же в полупроводниках протекает темновой ток. Темновой ток - ток протекающий через фотоэлемент в отсутствие облучения, определяется термоэлектронной эмиссией, значение его достигает А [6]. Темновой ток является основным источником электрического шума в полупроводниковых приборах.

Вакуумный фотоэлемент.

Физический процесс электровакуумного фотоэлемента, основан на явление эмиссии электронов с поверхности твердого тела при поглощении фотонов. Простейший фотоэлемент с внешним фотоэффектом представляет собой вакуумированный стеклянный баллон, на часть внутренней поверхности которого нанесен фоточувствительный слой (фотокатод) [7]. Как это выглядит представлено на рисунке 3.

Рис. 3. Схематичная схема фотоэлемента: А - анод, К - катод.

В центре баллона находится анод в виде сетки или кольца: между анодом и катодом приложена разность потенциалов, создающая ускоряющее электрическое поле. Таким образом, для работы такого прибора необходим источник напряжения, создающий эту разность потенциалов. Электроны, вылетающие из фотокатода при его освещение, попадают под действием поля на анод, создавая ток во внешней цепи.

Существуют много типов фотокатодов, далее представлены их химический состав и спектральная чувствительность в виде графика на рисунке 4 [8].

Рис. 4. Графики спектральной чувствительности фотокатодов: GaAs, Cs3Sb, Bi-Ag-O-Cs, (Na2K) Sb-Cs, GaInAs, Ag-O-Cs(S1).

S - спектральная чувствительность, λ - длина волны.

Различают следующие виды вакуумных фотоприемников: фотоэлемент, фотоэлектронный умножитель.

Темновой ток определяется термоэлектронной эмиссией фотокатода и динодов, так как в вакууме свободных зарядов нет. Значение темнового тока А.

Таким образом, основным отличием полупроводниковых фотоприемников от вакуумных заключаются в процессах протекающих при генерации фототока, значениях темнового тока и необходимости использования источника питания.

Так как длина волны исследуемого лазера λ=0.44 мкм, то мы можем использовать вакуумный фотоэлемент Ф-8 для разработки фотоприемника.

1.2 Источники питания фотоприемников

Питание разрабатываемого фотоприемника будет осуществляться от электросети ≈220 В. Для реализации такой конструкции необходимо воспользоваться специальной литературой и остановиться подробнее на источниках питания.

Источники питания бывают двух видов первичные и вторичные. К первичным относят преобразователи различных видов энергии в электрическую, примером может служить аккумулятор, преобразующий химическую энергию в электрическую. Вторичные источники сами не генерируют электроэнергию, а служат лишь для её преобразования с целью обеспечения требуемых параметров.

Так как планируется питание от электросети ≈220 В, остановимся подробнее на вторичных источниках питания. Они в свою очередь делятся на виды преобразования электрической энергии [9]:

) Преобразование напряжения переменного тока в переменный (трансформация) с получением заданного числа выходных номиналов напряжения переменного тока.

) Преобразование напряжения переменного тока в напряжение постоянного тока (выпрямление). Это преобразование обычно совмещается с фильтрацией напряжения, т.е., уменьшением переменной составляющей выпрямленного напряжения. Выпрямление может осуществляться практически без изменения номинала или с повышением (умножением) напряжения.

З) Преобразование напряжения постоянного тока в одно- или многофазное напряжение переменного тока синусоидальной, прямоугольной или другой формы с постоянной или изменяющейся частотой переключения (инвертирование). Если инвертирование совмещается с трансформацией напряжения, то на выходе может быть получено несколько напряжений различных номиналов.

) Преобразование напряжения постоянного тока, т.е. изменение значения напряжения постоянного тока и получение на выходе одного или нескольких различных номиналов. В общем случае это преобразование представляет собой сочетание функций инвертирования, трансформации, выпрямления и фильтрации напряжения.

) Регулирование или стабилизация напряжения постоянного и переменного тока. Напряжение на выходе устройства изменяется в соответствии с заданным законом и пределами регулирования вручную или автоматически.

Согласно паспортным данным фотоэлемента Ф-8, который был выдан на кафедре, напряжение источника питания для него должно составлять не менее 150 В и током нагрузки не менее 1 мА (для амплитуды сигнала порядка единиц вольт).

Это является основанием для выбора в качестве источника питания выпрямителя на основе умножения напряжения, таким образом, подробнее остановимся на этой теме.

Выпрямитель представляет из себя агрегат (см. рис. 5), силовая часть которого состоит в общем случае из следующих основных узлов:

) трансформатора Тр;

) блока полупроводниковых элементов V;

) выходного фильтра Ф;

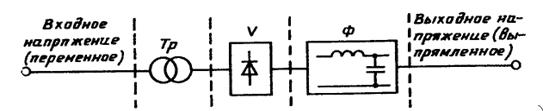

Рис. 5. Общая схема выпрямителя: Тр - трансформатор, V - блок полупроводниковых элементов, Ф - выходной фильтр.

Классификация по схеме выпрямления различают выпрямители:

) с одним диодом (однополупериодный);

) с средней точкой (двухполупериодный);

) мостовые (с умножением);

Подробнее остановимся на мостовых выпрямителях, для этого проанализируем работу схемы (см. рис. 6) наиболее широко используемого на практике двухполупериодного удвоителя напряжения.

Рис. 6. Схема двухполупериодного удвоителя напряжения: VD1 и VD2 - диоды, C1 и С2 - конденсаторы, R1 и R2 - резисторы

Схема работает в основном так же, как и двухполупериодный выпрямитель, но стой разницей, что нагрузкой выпрямителей в каждом из полупериодов является тот или другой конденсатор, заряжаемый до амплитудного значения входного напряжения, а напряжения на конденсаторах суммируются, обеспечивая удвоенное выходное напряжение. Когда напряжение в точке А относительно точки В положительно, конденсатор С1 заряжается от сети через проводящий диод VD1. Напряжение на нем почти достигает амплитуды входного напряжения. В следующий полупериод входного напряжения точка А отрицательна по отношению к В. Поэтому проводит диод VD2 и конденсатор С2 заряжается до амплитудного значения входного напряжения с полярностью, указанной на рисунке. Выходное напряжение равно сумме напряжений на конденсаторах. Емкости конденсаторов С1 и С2, как привило, равны, так же как равны сопротивления резисторов R1 и R2 [10].

Теперь рассмотрим схемы с учетверением напряжения, их может быть два вида: симметричная и несимметричная. Различия их заключаются в рабочих напряжениях, которые будут возникать на конденсаторах.

Симметричная схема (см. рис. 7), представляет собой комбинацию двух схем однополупериодных выпрямителей с удвоением, работающих в разные полупериоды напряжения питающей сети.

Рис. 7. Симметричная схема с учетверением напряжения:

C1, C2, C3, C4 - конденсаторы,

Работа этой схемы происходит следующим образом. Во время полупериода одного знака заряжаются конденсаторы С1 и С2, причем напряжение на конденсаторе С1 достигает, примерно, одинарного, а на конденсаторе С4 - удвоенного эффективного значения напряжения питающей сети (конденсатор С4 заряжается, используя уже имеющийся заряд на конденсаторе С2). Во время полупериода противоположного знака таким же образом заряжаются конденсаторы С2 и С3. Выпрямленное напряжение снимается с соответствующих полюсов конденсаторов С3 и С4, соединенных между собою последовательно. Таким образом, оно удваивает вторично. Напряжение, до которого заряжаются конденсаторы С1 и С2, оказывается тем большим, чем большим нагрузочное сопротивление или, иначе говоря, меньше отдаваемая выпрямителем мощность [11].

Для симметричной схемы, при напряжение питающей сети в 120 В, конденсаторы С3 и С4 должны быть рассчитаны не меньше чем 250 В. То есть в два раза больше [12].

В то время как для несимметричной, при том же значение питающей сети, конденсаторы, приблизительно в полтора раза больше.

Как описывалось выше, есть несимметричная схема (см. рис. 8) проанализируем её работу.

Несимметричная схема выпрямителя с учетверением работает по несколько иному принципу, чем предыдущая. Здесь в полупериод соответствующего знака через выпрямительный элемент В1, примерно до напряжения сети, заряжается конденсатор С1. В следующий полупериод через выпрямительный элемент В2, используя заряд на конденсаторе С1, примерно до двойного напряжения сети, заряжается конденсатор СЗ. До такого же напряжения заряжается в последующий полупериод конденсатор С2 через выпрямительный элемент В3. В это же время вновь заряжается конденсатор С1. Затем заряд конденсатора С2 через выпрямительный элемент В4 заряжает конденсатор С4. Выпрямленное напряжение снимается с последовательно соединённых конденсаторов С3 и С4. Вся схема работает по принципу однополупериодного выпрямления [13].

Рис. 8. Несимметричная схема выпрямителя с учетверением:

C1, C2, C3, C4 - конденсаторы,

B1, B2, B3, B4 - диоды.

Важная особенность таких схем, что их можно использовать только при больших сопротивлениях или, иначе говоря, при малых токах.

Таким образом, так как ток для фотоэлемента необходим не менее 1мА, источник напряжения на основе несимметричной схемы выпрямителя с учетверением напряжения для разработки фотоприемника подходит.

1.3 Буферные каскады фотоприемников

Буферный каскад является схемой согласования нагрузки фотоприемника с нагрузкой. В качестве нагрузки может рассматриваться осциллограф, вольтметр.

Любой прибор, может быть представлен в виде «черного ящика» (см. рис. 9) с двумя входными и двумя выходными выводами имеющего полное входное сопротивлении Zвхи полное выходное сопротивление Zвых.

Рис. 9. Схема «черного ящика»: Zвх - входное сопротивление, Zвых - выходное сопротивление

Поскольку входной сигнал подается с какого-то источника, то наш прибор является для него нагрузочным сопротивлением Zвх. С другой стороны, прибор сам имеет нагрузку в виде следующей схемы и является по отношению к ней генератором с внутренним сопротивлением Zвых.

Во многих случаях, нужно передать энергию одного каскада на другой. При этом необходимо передать как можно большую часть энергии. В связи с этим встает вопрос о согласовании сопротивлений и максимальной передаче энергии.

Согласование, или максимальная передача энергии, достигается в том случае, когда выходное сопротивление одного каскада равно входному сопротивлению следующего.

В нашем случае будет рассмотрена схема с согласованной нагрузкой.

Рассмотрим активный двухполюсник. Активный двухполюсник - это любой источник электрической энергии, а пассивный - её потребитель, который чаще всего именуют нагрузкой. Возьмём в качестве активного двухполюсника источник э.д.с. с известным выходным сопротивлением и посчитаем, при каком же сопротивлении нагрузки мощность, передаваемая в нагрузку, будет максимальной (см. рис. 10) [14].

Рис. 10. Схема согласованной нагрузки: А - активный двухполюсник, П - пассивный двухполюсник, Rs - выходное сопротивление активного двухполюсника,  - сопротивление нагрузки, Us - напряжение холостого хода активного двухполюсника

Согласно закону Ома для полной электрической цепи ток в нагрузке равен

где:

Us - напряжение холостого хода активного двухполюсника;

Rs - выходное сопротивление активного двухполюсника;

 - сопротивление нагрузки.

Напряжение на нагрузке будет:

где:

I - сила тока;

 - сопротивление нагрузки;

 - напряжение на нагрузке.

В нашем случае, кроме резистора будет еще коаксиальный кабель, который можно рассматривать как конденсатор. Таким образом, у нас получается RC-цепь, которая является интегрирующей. Реакция интегрирующей цепи на единичное ступенчатое воздействие называют переходной функцией.

Таким образом, постоянная времени τ этого апериодического процесса будет равна

, где:

τ - постоянная времени;

R - сопротивление резистора;

С - емкость конденсатора.

Интегрирующие цепи пропускают постоянную составляющую сигнала, отсекая высокие частоты, то есть являются фильтрами нижних частот. При этом чем выше постоянная времени , тем ниже частота среза. В пределе пройдёт только постоянная составляющая.

Знания принципов согласования входной и выходной нагрузки необходимо учесть при подборе разрабатываемой далее схемы.

Таким образом, все основные элементы построения схемы фотоприемника в данной главе разобраны, и можно перейти к практической реализации фотоприемника.

. Разработка и экспериментальное исследование фотоприемника на основе фотоэлемента Ф-8

В данной главе описывается разработка схемы и результаты экспериментального исследования фотоприемника.

2.1 Учетверитель напряжения с выходным напряжением 200 В

Для работы фотоэлемента Ф-8, согласно паспортным данным, необходим источник постоянного напряжения 150-300 В. По плану, он должен работать от сети ≈220 В, 50 Гц. Так как по ГОСТу необходимо осуществлять гальваническую развязку, то за основу был взят понижающий трансформатор СУЦ4 700001 мощностью 60 Вт, напряжение на первичной обмотке 220 В, на вторичной 44 В. Исходя из доступной элементной базы и согласованием с током нагрузки 2 мА была выбрана схема несимметричного учетверителя (см. стр. 13). Общая схема несимметричного учетверителя (см. рис. 11). Номиналы несимметричного учетверителя (см. табл. 1).

Рис. 11. Схема учетверителя напряжения с выходом 200 В и с выходным током 2 мА: Кн 1и Кн 2 - ключи, Пр - предохранитель, С1, С2, С3, С4 - конденсаторы, В1, В2, В3, В4 - диоды, R - резистор

Далее приводятся данные экспериментального исследования блока питания для последующего использования в качестве источника напряжения для фотоприемника. Как известно, основной параметр блока питания это коэффициент пульсаций, а основная характеристика это нагрузочная характеристика, то далее проведено экспериментальное исследование этого параметра и этой характеристики.

Коэффициент пульсаций.

Коэффициент пульсаций это отношение амплитуды основной гармоники к постоянной составляющей выпрямленного напряжения. [15]

Для измерения коэффициента пульсации блока питания необходимо воспользоваться схемой (см. рис. 12) состоящей из исследуемого блока питания, осциллографа и вольтметра.

Рис. 12. Схема для измерения коэффициента пульсации. 1 - исследуемый учетверитель напряжения, 2 - осциллограф С1-65А, V - вольтметр - Digital multimetr DT832

Согласно методике измерения коэффициента пульсации исследуемый блок питания подключается напрямую к осциллографу в режиме закрытого входа. По осциллограмме определяется амплитуда основной гармоники, с помощью вольтметра определяется среднее значение напряжения блока питания [16].

Рис. 13. Фотография осциллограммы, полученная при исследование согласно схеме на рисунке 12. Значения развертки - 5 мс/кл., значение по амплитуде напряжения - 0.05 В/кл

Согласно полученной осциллограмме, амплитуда основной гармоники 0,15 В и согласно показаниям вольтметра среднее напряжение 248 В.

Коэффициент пульсаций это

Kп=U1/U2,

где:

U1 - амплитуда основной гармоники,

U2 - среднее значение напряжения.

Таким образом, Кп=248,15 В / 248 В = 1,0006.

Таким образом, экспериментальные результаты показывают, что коэффициент пульсаций учетверитель напряжения не влияет на показания фотоприемника из за маленького значения по отношению к напряжению, которое получено на осциллограмме на рисунке 18.

Нагрузочная характеристика.

Нагрузочная характеристика выпрямителя это зависимость среднего значения выходного напряжения от сопротивления нагрузки [17]:

,

Uвых ср - среднее выходное напряжение.

Rн - сопротивление нагрузки.

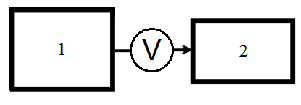

Для исследования этой характеристики необходимо воспользоваться схемой (см. рис. 14) состоящей из блока питания, вольтметра и сопротивления нагрузки.

Рис. 14. Схема экспериментальной установки нагрузочной характиристики учетвирителя напряжения. 1 - исследуемый учетверитель напряжения, 2 - вольтметр - Digital multimetr DT832, 3 - резистора нагрузки.

При последовательном увеличение сопротивлении нагрузки измеряется напряжение, которое выдает блок питания. По полученным даным строится график, который является нагрузочной характеристикой (см. рис. 15).

Рис. 15. График нагрузочной характеристики учетверителя напряжения, полученный при исследование согласно схеме на рисунке 14: U - напряжение; Rн - сопротивление нагрузки.

Таким образом, учетверитель напряжения работает в качестве источника напряжения для сопротивления нагрузки до 600 кОм.

Экспериментальные результаты показывают, что максимальное значение тока, которое выдает учетверитель напряжения:

I=212 В /100000 Ом =0.00212 А.

Полученный результат позволяет использовать учетверитель напряжения для нагрузок с током 1мА.

2.2 Фотоприемник на основе фотоэлемента Ф-8

Для разрабатываемого фотоприемника выбрана типовая схема [3]. Схема представлена на рисунке 16.

Рис. 16. Схема фотоприемника:

U - напряжение источника питания,

Ф - фотоэлемент Ф-8,

R - подстрочный резистор.

Для того чтобы избежать посторонней засветки, а так же во избежание поражения электрическим током пользователя, фотоэлемент был помещен в корпус с отверстием для прохождения излучения. Для этого был изготовлен корпус из ПВХ пластика (вспененный поливинилхлорид). С использованием 3-Д моделирования на лазерной установке на базе СО2 лазера были вырезаны пластины в которых на сверлильном станке были специально подготовлены пазы и отверстия для размещения элементов входящих в фотоприемник, а именно: фотоэлемент Ф-8, подстрочный резистор, разъём СР-50.

Фотографии готового фотоприемника приведены в приложении рис. 19÷20.

2.3 Экспериментальная установка для исследования основных параметров фотоприемника на базе фотоэлемента Ф-8

Для исследования динамических характеристик разработанного фотоприёмника была собрана установка, схема которой показана на рис. 17.

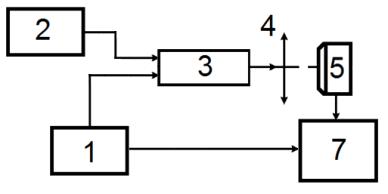

Рис. 17. Схема экспериментальной установки для исследования основных параметров фотоприемника на базе фотоэлемента Ф-8. 1 - управляемый источник напряжения 0.5 В, генератора сигналов низкочастотного Г3-112/1, 2 - блока питания лазера 5 В, 3 - лазера Osram PLTB45, 4 - коллиматора, 5 - фотоприемника, 6 - блока питания фотоприемника, 7 - осциллографа С1-69

Генератор сигналов подключается к лазеру и к осциллографу, генерируя прямоугольные периодические колебания. Лазер генерирует излучение проходящее через коллиматор на фотоприемник. На фотоприемнике подстрочный резистор номиналом 1000 Ом. Фотоприемник регистрирует эти сигналы и визуализирует их совместно с сигналами генератора на осциллографе. Фотографию осциллограммы, полученную при исследование согласно схеме на рисунке 17, приведена на рисунке 18.

Рис. 18. Фотография осциллограммы, полученная при исследование согласно схеме на рисунке 17: нижний луч - сигнал с фотоприемника, верхний луч - сигнал с генератора. Значения развертки - 10 мкс/кл., значение по амплитуде напряжение для верхнего луча - 5 В/кл., нижнего луча - 0.5 В/кл

Таким образом, экспериментальные результаты показывают, что выходной ток через фотоэлемент фотоприемник по формуле:

, где:

 - напряжение полученное на фотографии осциллограммы на рисунке 18;

R - сопротивление подстрочного резистора; равен

2.4 Результаты и обсуждения

В ходе выполнения работы получены следующие основные результаты:

)        разработан источник питания для фотоприемника с использованием несимметричной схемы учетверителя умножения с коэффициентом пульсаций 0.06%, и максимальным током нагрузки 0.002 А;

)        разработан фотоприемник на базе фотоэлемента Ф-8;

)        фотоприёмник позволяет исследовать динамику генерации лазера марки Osram PLTB450B с λ=0.44 мкм при длительностях импульсов модуляции тока накачки от 10 мкс и частоте следования 2000 Гц.

Таким образом, цель поставленной курсовой работы достигнута полностью.
