Лабораторная работа

Тема: Исследование интегральных счетчиков с дешифратором.

Цель работы: ознакомиться с работой двоичного интегрального счетчика и двоично-десятичного дешифратора.

Используемое оборудование: источник питания постоянного тока, цифровые схемы К561ЛА7, К561ИЕ10, К561ИД1, резисторы 10к, 100к, конденсатор 1000 пф, кнопка, электронно-лучевой осциллограф С1-68, монтажные провода.

Выполнение работы


Поставим напряжение на БП 12В.

На экране осциллографе видим такое сигнал мультивибратора.


Измерим частоту сигнала.

Т = 150 мкс = 0,15млс

f = 1/T

f = 6.67 кГц

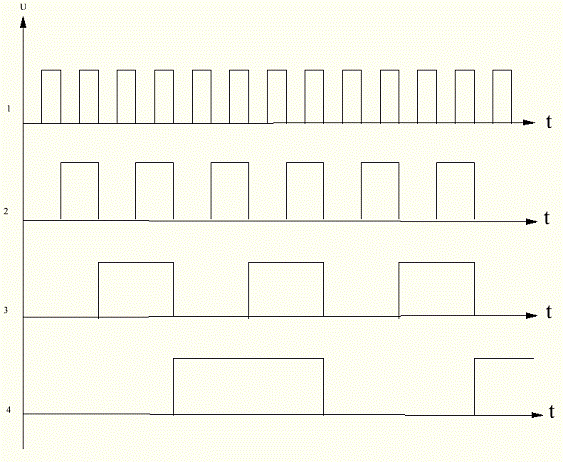

Изобразим сигналы на всех 4х входах.


Сигнал увеличивается в 2 раза на каждом входе.

При нажатии кнопки S1 на всех входах, кроме последнего будет 0.

При не нажатой кнопке на входе будет 0 - но осциллограф показывает 1такт из 16.

Длительность периода определяется длительностью периода мультивибратора.

интегральный счетчик дешифратор двоичный


Вывод: в ходе выполнения лабораторной работы мы исследовали интегральные счетчики и ознакомились с работой интегрального двоичного счетчика, и двоично-десятичного дешифратора.

Контрольные вопросы

.Что надо делать с неиспользуемыми входами микросхемы КМОП технологии?

Неиспользуемые входы не должны быть оставлены не подключенными. По причине очень большого входного сопротивления, плавающий вход может дрейфовать между логическими "нулем" и "единицей, создавая непредсказуемое поведение выхода схемы и связанные с этим проблемы в системе. Все неиспользуемые входы должны быть подключены к шине питания, "общему проводу или другому используемому входу.

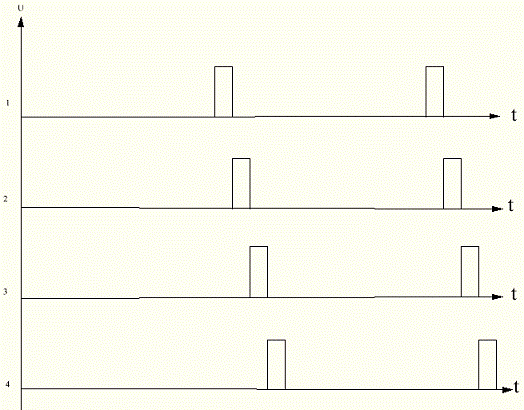

.Объясните временную диаграмму дешифратора в данной схеме?

Сигнал увеличивается в 2 раза на каждом входе. При нажатии кнопки S1 на всех входах, кроме последнего будет 0.

.Как работает счетчик в коде Джонсона?

Счетчик Джонсона имеет коэффициент пересчета, вдвое больший числа составляющих его триггеров. В частности, если счетчик состоит из трех триггеров (m=3), то он будет иметь шесть устойчивых состояний. Счетчик Джонсона используется в системах автоматики в качестве распределителей импульсов и т.д.

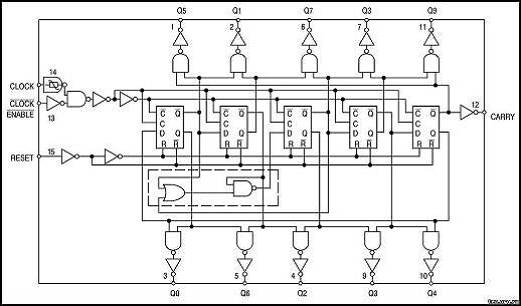

.Нарисуйте схему десятичного счетчика К561ИЕ8?
