Введение

Организация "Новополоцкое ООО фирма "Белсервис" располагается по адресу г. Новополоцк, ул. Левитана, 4, выполняет такие виды работ как:

монтаж алюминиевых конструкций

отделочные и кровельные работы

мансардное строительство

тепло- и гидроизоляция

ударопрочные полы

архитектурные работы

технологические решения

инженерное оборудование

охрана окружающей среды

генеральный план и транспорт

организация строительства и др.

Во время прохождения практики я исполнял обязанности мастера. В мои обязанности входил контроль качества и подсчёт выполненных работ на объекте: "Строительство административного здания по ул. Молодежная 166, г. Новополоцка".

На данных объектах организация выступала в роли генподрядчика и выполняла строительно-монтажные работы.

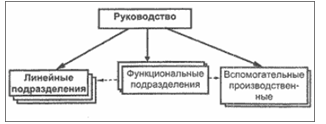

Краткое описание структуры организации.

Руководство организации представляет основной руководитель ("директор"), технический руководитель ("главный инженер"), коммерческий руководитель "директор по маркетингу", "заместитель начальника по общим вопросам".


Линейные подразделения - это подразделения, реализующие основной вид деятельности т.е. ведущие строительно-монтажные работы и создающие строительную продукцию (в строительных управлениях - это строительные участки, в трестах - строительные управления и т.д.).

Функциональные подразделения - это отделы, обеспечивающие нормальное функционирование руководства - бухгалтерия, производственно-технический отдел, отдел кадров и т.д.

Вспомогательные производственные подразделения - это участки или отделы, обеспечивающие нормальную работу линейных подразделений - ремонтные службы, транспортные подразделения и т.д.

1. Описание объекта строительства

Строительство производится в городе Новополоцк в микрорайоне по улице Молодежная, 166. Это административное здание. В 2-х этажной части будут располагаться кабинеты служб и общественный туалет. Через главный вход административного корпуса мы попадаем в вестибюль. На первом этаже находится один кабинет, кладовая и служебные туалеты. На втором этаже запроектированы служебные кабинеты. В мансардном корпусе находятся камера хранения и электрощитовая. Вход в общественный туалет и топочную со стороны фасада, выходящего на территория рынка. В общественном туалете предусмотрен вестибюль, примерочная комната, мужской и женский туалеты.

1.Толщины стен:

-наружной стены 400 мм;

-внутренней несущей стены 380 мм;

-межкомнатных перегородок 100 мм;

2.Высота этажа 2,80 м;

3.Этажность здания - 2 этажа;

.Материал стен:

-наружной стены - газосиликатные блоки (300х400х500);

-внутренней несущей стены - кирпич силикатный полнотелый;

-межкомнатных перегородок - газосиликатные перегородочные блоки (300х400х100)

5. Планы здания:

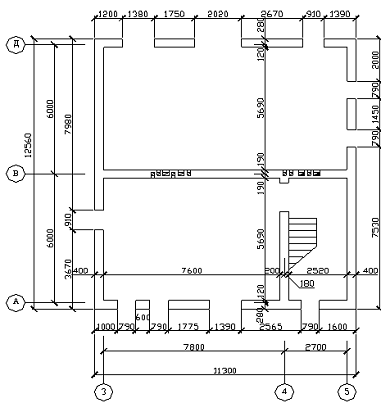

Рис. 1. План первого этажа

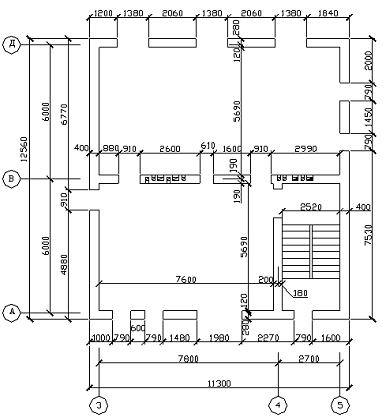

Рис. 2. План второго этажа

Работы ведутся в летнее время и выполняются в одну смену.

Основные конструктивные решения:

-Фундаменты запроектированы ленточные из сборных ж/б плит и сборных бетонных блоков по СТБ 1076-97.

-Наружные стены (толщина 400 мм) запроектированы из мелких газосиликатных блоков по СТБ 1117 -98 М 35 с объемным весом 500 кг/м3.

-Внутренние несущие стены (толщина 380 мм) запроектированы из кирпича силикатного полнотелого марки СУР - 150/25 - ГОСТ 379-95.

-Межкомнатные перегородки запроектированы из газосиликатных перегородочных блоков (толщина 100 мм) по ГОСТ 5742-76 и из силикатного кирпича по ГОСТ 379-95, в санузлах - из кирпича керамического по ГОСТ 530 -95.

-Перекрытие запроектировано из сборных железобетонных плит по серии Б1.041.1.1 - 2000 вып. 1.2.

-Перемычки - сборные железобетонные по серии Б1.038.1 - 1.

-Лестница запроектирована из сборных железобетонных маршей и площадок по сериям 1.151.1 - 6 вып. 1 и 1.152.1 - 8 вып. 1.

-Крыша - металлочерепица по деревянным стропилам и обрешетке из деревянных брусков. Крыша запроектирована из пиломатериалов хвойных пород по ГОСТ 8486-86 с размерами по ГОСТ 24454-80 Е.

-Полы - линолеум, керамическая плитка, бетонные по серии 2.244 - 1.

Проект здания со стенами из газосиликатных блоков разработан на основании задания на проектирование с учетом сокращения потерь тепла. Проект предназначен для использования в Беларуси со следующими данными:

-Расчетная температура наружного воздуха согласно СНиП 2.01.01 - 82 принята -250.

-Нормативное значение ветрового давления для 1 ветрового района по СНиП 2.01.07 - 85 принята 23 кгс/м2.

-Нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности по СНиП 2.01.07 - 85 принято 70 кгс/м2

-Класс здания 3.

-Степень огнестойкости 3.

Здание будет обеспечено всеми инженерными коммуникациями.

Проект выполнен в соответствии со СНиП 2.08.02-89 "Общественные здания и сооружения". Антикоррозионная защита стальных элементов и сварных соединений выполняется в соответствии со СНиП 3.04.03-85 "Защита строительных конструкций и сооружений от коррозии". Объемно-планировочное и конструктивное решение разработаны на основании СНиП 2.01.02-85 "Противопожарные мероприятия".

2. Технология и организация работ

.1 Определение объемов работ при кладке наружных стен

При кладке наружных стен применяются газосиликатные блоки, имеющие размеры 300х400х500. При кладке внутренних несущих стен применяется кирпич силикатный лицевой, имеющий размеры 65х120х250.

Объем кладки определим для второго этажа, т.е. с отметки 2.33 (см. рис 2. План второго этажа) по формуле:

= Vобщ - Vпр - Vоп, (1)

где V - конечный объем кладки;общ - общий объем стен;пр - объем проемов (окон, дверей);оп - объем опирания плит перекрытия.общ = (11300*12560 - (11300 - 400)*(12560 - 400))*2800 = 26275200000 мм3;пр = ((4*790 + 1980 + 3*1380)*1640 + 790*2490 + 910*2100)*400;пр = 7638920000 мм3;оп = (2*7800 + 2700)120*220 = 2196220 мм3;= 26275200000 - 7638920000 - 2196220 = 18634083780 мм3= 18.634 м3.

Определение объемов работ при кладке внутренних несущих стен.

Первый этаж.

-Несущая стена.

Имеем, длина стены 10500 мм, толщина - 380 мм, высота - 2580 мм (см. рис 1 План первого этажа). Объем кладки определим по формуле:

= Vобщ - Vк, (2)

где Vк - объем вентканалов и дымоходов на данном участке стены.общ = 10500*2580*380 = 10294200000 мм3.

Вентканалы имеют размеры 140х140х290 и 270х140х290.

Дымоходы имеют размеры 270х140х290.

Количество вентканалов составляет 7 шт. и 2 шт. соответственно размерам.

Количество дымоходов составляет 2 шт.

Тогда

к = n1*l1*b1*h1 + n2*l2*b2*h2 + n3*l3*b3*h3, (3)

где n1, n2, n3 - количество вентканалов и дымоходов данного размера;, l2, l3 - длина вентканалов или дымоходов в плане;, b2, b3 - ширина вентканалов и дымоходов в плане;, h2, h3 - высота вентканалов и дымоходов.к = 7*140*140*290 + 2*270*140*290 + 2*270*140*290;к = 83636000 мм3.

Значит,= 10294200000 - 83636000 = 10210564000 мм3,

или= 10,211 м3.

-Внутренняя несущая стена, на которую опирается конструкция лестницы.

Имеем, длина стены (5690 - 1310) мм; толщина - 380 мм; высота - 2580 мм; высота дверного проема - 2100 (см. рис 1 План первого этажа). Объем кладки определим по формуле:

= Vобщ - Vпр, (4)

где Vпр - объем дверного проема на данном участке стены.общ = 5690*2580*380 = 5578476000 мм3.= Vобщ - 1310*2100*380 = 4533096000 мм3,

или= 4,533 м3.

Второй этаж.

-Несущая стена.

Имеем, длина стены 10500 мм, толщина - 380 мм, высота - 2580 мм (см. рис 1 План второго этажа). Объем кладки определим по формуле:

= Vобщ - Vк - Vпр, (5)

где Vк - объем вентканалов и дымоходов на данном участке стены;пр - объем проемов.общ = 10500*2580*380 = 10294200000 мм3.

Вентканалы имеют размеры 140х140х2580 и 270х140х2580.

Дымоходы имеют размеры 270х140х2580.

Количество вентканалов составляет 7 шт. и 2 шт. соответственно размерам.

Количество дымоходов составляет 2 шт.

Тогда по формуле (3) получаемк = 7*140*140*2580 + 2*270*140*2580 + 2*270*140*2580;к = 744072000 мм3.

На данном участке стены расположены следующие проемы:

1)Дверные (2100х910х380) - 2 шт.;

2)Оконные (610х610х380) - 1 шт.

Получаемпр = 2*2100*910*380 + 610*610*380 = 1593758000 мм3.

Значит,= 10294200000 - 744072000 - 1593758000 = 7956370000 мм3,

или= 7,956 м3.

-Внутренняя несущая стена, на которую опирается конструкция лестницы.

Имеем, длина стены (5690 - 1310) мм; толщина - 380 мм; высота - 2580 мм; высота дверного проема - 2100 (см. рис 1 План первого этажа). Объем кладки определим по формуле:

строительство перегородка стена кирпичный

V = Vобщ - Vпр, (4)

где Vпр - объем дверного проема на данном участке стены.общ = 5690*2580*380 = 5578476000 мм3.= Vобщ - 1310*2100*380 = 4533096000 мм3,

Или V = 4,533 м3.

2.2 Машины и механизмы, применяемые для производства работ

При строительстве данного объекта широко был использован ручной труд с применением блока для облегчения работ по поднятию раствора для производства кладки на втором этаже.

Для производства монтажа сборных железобетонных конструкций и поднятия поддонов с кирпичом и газосиликатными блоками применяется автомобильный кран на базе автомобиля ГАЗ-52.

3. Охрана труда и охрана природы

. Осуществляется контроль:

а) за созданием безопасных и безвредных условий труда в СО, проведением мероприятий в этой области, соблюдением действующего законодательства, правил и норм по ТБ, производственной санитарии, за предоставлением работникам установленных льгот и компенсаций по ОТ.

б) за соблюдением мастерами, прорабами инструкций и нормативных актов по ОТ и производственной санитарии, выполнением предписаний органов государственного надзора, межведомственного и ведомственного контроля.

в) за обеспечением рабочих спецодеждой, спецобувью и СИЗ

г) за соблюдением правил по ОТ и ТБ при проведении практики студентов ВУЗ, учащихся ПТУ и ССУЗ.

. проводится вводный инструктаж рабочих и служащих по ОТ и ТБ, контролируется своевременность и качество проведения инструктажа по ОТ и ТБ на рабочих местах, проводиться обучение вновь принятых рабочих безопасным методам труда.

. проводится расследование аварий и несчастных случаев на производстве, разрабатываются мероприятия по их предупреждению.

. ведется учет, обобщение и анализ причин производственного травматизма, проф. заболеваний, составляются необходимые отчеты.

. производится разработка инструкций, правил по безопасности труда с учетом местных условий.

. осуществляется связь с мед. учреждениями и другими организациями по вопросом по ОТ и ТБ и принятия мер по внедрению их рекомендаций.

4. Индивидуальное задание

Технологическая карта на кирпичную кладку наружных стен и внутренних перегородок с монтажом перемычек. Область применения технологической карты

.1. Настоящая технологическая карта разработана на кладку наружных и внутренних несущих стен, внутренних межквартирных и межкомнатных кирпичных перегородок с монтажом перемычек над оконными и дверными проемами башенным краном при возведении типового этажа надземной части

.2. Несущие наружные стены толщиной 770 мм возводимых секций выполняются из керамического кирпича и керамических камней с облицовкой лицевым кирпичом и стеновым камнем "Сплитер" до отметки 6.500, внутренние несущие стены толщиной 380 мм из керамического кирпича и керамических камней, перегородки толщиной 120 и 250 мм - из керамических камней, межэтажные перекрытия - сборные из железобетонных плит. Высота типового этажа - 3,0 м.

.3. В состав работ, рассматриваемых в карте, входят:

подача строительных материалов и изделий для кладки стен и монтажа сборных перемычек над оконными и дверными проемами, кладочного раствора башенными кранами КБ - 503 и КБ- 403 на рабочие места каменщиков;

кладка несущих наружных стен толщиной 770 мм с облицовкой и внутренних толщиной 380мм кирпичных стен, а также внутренних перегородок толщиной 250 и 120 мм;

укладка сборных железобетонных перемычек при помощи башенного крана и отдельных арматурных стержней вручную над оконными и дверными проемами по ходу каменной кладки;

установка, перемещение и разборка инвентарных подмостей при помощи башенного крана.

.3. В технологической карте предусмотрено выполнение работ при односменном режиме работы, как в летних, так и в зимних условиях строительства.

.4. При изменении условий производства работ, указанных в технологической карте, осуществляется привязка технологической карты на стадии корректировки проекта производства работ, которая оформляется в виде дополнительных указаний.. Обоснования к схеме организации работ

.2. До начала производства каменных работ на типовом этаже каждой секции должны быть выполнены следующие работы:

полностью закончены все работы по монтажу межэтажных перекрытий, лестничных маршей, блоков лифтовых шахт, вентиляционных блоков и мусоропровода нижележащих этажей;

выполнена геодезическая проверка и составлены исполнительные схемы

выполнено ограждение участков межэтажного перекрытия, подлежащих замоноличиванию;

доставлены и складированы на строительной площадке в зоне действия башенного крана все необходимые материалы и изделия (рис. 1);

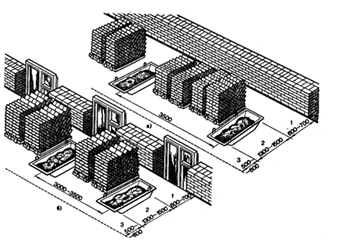

Рис. 1. Рабочие места каменщиков

а - при кладке сплошных стен,

б - при кладке стен с проемами,

зоны:

- рабочая,

- материалов,

- транспортная

подготовлены к работе необходимые приспособления, инвентарь, средства индивидуальной защиты работающих, средства подмащивания и инструменты;

рабочие и инженерно-технические работники, занятые на каменных и сопутствующих монтажных работах ознакомлены с проектом производства работ и обучены безопасным методам труда.. Определение основных объемов работ

.1. Объемы каменных, погрузо-разгрузочных и монтажных работ при кирпичной кладке наружных, внутренних стен и перегородок с монтажом перемычек типового этажа представлены в таблицах 3.1, 3.2, 3.3

Таблица 3.1

Объемы основных работ при возведении несущих наружных, внутренних стен, перегородок и укладке перемычек дверных и оконных проемов типового этажа

N п/п Наименование видов работ и конструктивных элементов Единица измерения Объем работ Прим.1 2 3 4 5 1 Кладка наружных стен толщиной 770мм из керамических камней с облицовкой лицевым кирпичом и стеновым камнем "Сплитер" м 62,5 2 Кладка внутренних несущих стен толщиной 380мм с проемами под штукатурку из керамических камней м 65,02 3 То же глухих по торцам секции м 34,52 4 Кладка внутренних перегородок толщиной 250мм м 49,1 5 То же толщиной 120мм м 284,93 6 Кладка из газобетонных блоков по торцевым стенам секции толщиной 200мм м 13,93 7 Укладка сборных железобетонных перемычек оконных и дверных проемов башенным краном 1 проем 71 8 Укладка отдельных арматурных стержней в перемычки оконных проемов наружных стен вручную т 0,086 9 Подача газобетонных блоков на поддонах башенным краном на рабочие места каменщиков 100т 5,57 10 То же лицевого кирпича на поддонах 1000 шт 10,877 11 То же керамических камней по 224 шт на поддоне 1000 шт 44,88 12 То же стенового камня "Сплитер" по 96 штук на поддоне 100 т 0,88 Для облицовки наружных стен до отметки 6.500 13 Подача кладочного раствора на рабочие места каменщиков в ящиках башенным краном м 42,1 14 Установка перемещение и разборка инвентарных шарнирно панельных и стоечных подмостей башенным краном 10м кладки 25,93 Таблица 3.2

Объемы основных работ при возведении несущих наружных, внутренних стен, перегородок и укладке перемычек дверных и оконных проемов типового этажа секции №6

N п/п Наименование видов работ и конструктивных элементов Единица измерения Объем работ Прим.1 2 3 4 5 1 Кладка наружных стен толщиной 770мм из керамических камней с облицовкой лицевым кирпичом и стеновым камнем "Сплитер" м 110,36 2 Кладка внутренних несущих стен толщиной 380мм с проемами под штукатурку из керамических камней м 83,5 3 То же глухих по торцам секции м 33,82 4 Кладка внутренних перегородок толщиной 250мм м 27,1 5 То же толщиной 120мм м 174,42 6 Кладка из газобетонных блоков по торцевым стенам секции толщиной 200мм м 15,4 7 Укладка сборных железобетонных перемычек оконных и дверных проемов башенным краном 1 проем 49 8 Укладка отдельных арматурных стержней в перемычки оконных проемов наружных стен вручную т 0,063 9 Подача газобетонных блоков на поддонах башенным краном на рабочие места каменщиков 100 т 6,16 10 То же лицевого кирпича на поддонах 1000 шт 19,203 11 То же керамических камней по 224 шт на поддоне 1000 шт 45,803 12 То же стенового камня "Сплитер" по 96 штук на поддоне 100 т 1,55 Для облицовки наружных стен до отметки 6.500 13 Подача кладочного раствора на рабочие места каменщиков в ящиках башенным краном м 48,1 14 Установка перемещение и разборка инвентарных шарнирно панельных и стоечных подмостей башенным краном 10м кладки 29,11 Таблица 3.3

Объемы основных работ при возведении несущих наружных, внутренних стен, перегородок и укладке перемычек дверных и оконных проемов типового этажа секции №7

N п/п Наименование видов работ и конструктивных элементов Единица измерения Объем работ Прим.1 2 3 4 5 1 Кладка наружных стен толщиной 770мм из керамических камней с облицовкой лицевым кирпичом и стеновыми камнями "Сплитер"м 149,3 2 Кладка внутренних несущих стен толщиной 380мм с проемами под штукатурку из керамических камней м 61,13 То же глухих по торцам секции м 17,3 4 Кладка внутренних перегородок толщиной 250мм м 31,1 5 То же толщиной 120мм м 209,31 6 Кладка из газобетонных блоков по торцевым стенам секции толщиной 200мм м 7,93 7 Укладка сборных железобетонных перемычек оконных и дверных проемов башенным краном 1 проем 46 8 Укладка отдельных арматурных стержней в перемычки оконных проемов наружных стен вручную т 0,0579 Подача газобетонных блоков на поддонах башенным краном на рабочие места каменщиков 100т 0,03 10 То же лицевого кирпича на поддонах 1000 шт 25, 8 11 То же керамических камней по 224 шт на поддоне 1000шт 44,6112 То же стенового камня "Сплитер" по 96 штук на поддоне 100 т 2,1Для облицовки наружных стен до отметки 6.500 13 Подача кладочного раствора на рабочие места каменщиков в ящиках башенным краном м 48, 1 14 Установка перемещение и разборка инвентарных шарнирно-панельных и стоечных подмостей башенным краном 10м кладки 27,45 IV. Указания по приемке, складированию и хранению материалов и конструкций

.1. При приемке строительных материалов, применяемых для возведения несущих стен и перегородок, проверяется наличие документов о качестве (паспортов, сертификатов, заключений и т.п.) и производится сравнение данных, представленных в них с результатами осмотра, замеров, а случаях сомнений их достоверности, с данными лабораторных испытаний.

.2. В сопроводительном документе о качестве доставленных материалов должны проверяться сведения:

о наименовании и адресе предприятия - изготовителя;

о номере и дате выдачи документа качества;

о наименовании и марке доставленной строительной продукции;

о числе продукции в упаковке (партии);

о дате изготовления доставленных строительных материалов,

о прочностных характеристиках материалов;

об обозначениях в соответствии с ГОСТ или ТУ.

Требования к применяемым строительным материалам:

.3.Кирпич и строительный керамический камень, применяемые для каменной кладки, должны соответствовать ГОСТам на данные строительные материалы.

Лицевой кирпич, применяемый для кладки наружной версты, должен быть прямоугольной формы, не иметь сколотых углов и граней. Качество доставленных на этаж кирпича и керамических камней в ходе кладки проверяется исполнителями работ (каменщиками) визуальным осмотром (рис. 2).

Рис. 2. Кирпичи (линиями сверху по казаны условные обозначения, принятые в чертежах)

а - целый,

б - трехчетвертка,

в - половинка,

г - четвертка.

.4 Сборные брусковые и плитные железобетонные перемычки оконных и дверных проемов не должны иметь сколов, трещин, выступов металлической арматуры на поверхность. На боковой поверхности перемычек несмываемой краской должна быть нанесена их маркировка.

.5.Металлическая арматура, армирующие кладочные сетки и стержни должны быть без видимых признаков коррозии (рис. 3).

Рис. 3. Армирование кирпичных столбов сетками

а - прямоугольными,

б - зигзагообразными;

- выступающие концы прутков сеток

4.6. Раствор, применяемый для каменной кладки, должен иметь подвижность не менее 7см. В зимних условиях производства работ в состав кладочного раствора должны вводиться добавки извести и пластифицирующие - воздухововлекающей химической добавки подмыленного щелока (ПМЩ) в количестве не превышающем 0,8 г на 1 кг цемента (рис. 4). В зимних условиях производства каменных работ температура строительного раствора на момент его отгрузки должна быть не ниже + 25°С, а на момент укладки в стену - + 10°С. При температуре наружного воздуха ниже -15°С должен применяться раствор на одну марку выше проектной.

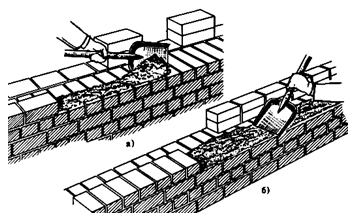

Рис. 4. Кладка раствора

а - расстилание для ложкового ряда;

б - разравнивание тычкового ряда.

.7. Запрещается применять кирпич, камни керамические, сборные брусковые перемычки и товарный раствор, на которые поставщиком не представлены документы качества.

.8.Пакеты с кирпичом (рис. 5) и керамическими камнями складируются на поддонах (рис. 6) в зоне действия башенного крана рядами с зазором между поддонами 100+120 мм.

Через 3+4 ряда поддонов должен быть оставлен проход шириной 0,7+1.0 м.

Допускается хранение пакетов с кирпичом и камнями штабелями на прокладках, высотой штабеля не более 2-х ярусов (рис. 7).

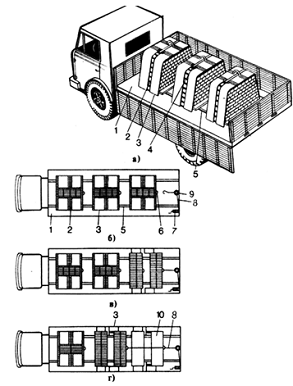

Рис. 5. Пакетная перевозка силикатного кирпича

а - общий вид пирамидок в кузове автомобиля;

б - пирамидки кирпича для транспортирования;

в, г - разгрузка первой пирамидки;

- кузов автомобиля;

- пирамидка кирпича;

З - ограждающий пояс;

- стяжной винт;

- полоз из швеллера;

- петля на поддоне;

- лебедка;

- канат;

- поддон.

Рис. 6. Поддоны для кирпича

а - на брусках;

б - с крюками.

Рис. 7. Укладка на поддонах кирпича с перевязкой

а, б - перекрестной;

в - "в елку".

.9. Газобетонные стеновые блоки должны храниться в пакетах на поддонах с деревянными прокладками, уложенными с перевязкой в один ярус. Складированные пакеты со стеновыми блоками должны иметь защиту от атмосферных осадков и механических повреждений.

.10. Сборные железобетонные перемычки складируются в штабели на деревянных инвентарных подкладках и прокладках толщиной не менее 50 мм.
