Строительство жилого шестнадцатиэтажного здания с торгово-офисными помещениями в городе Рязани в 5-ом микрорайоне Дашково-Песочня
ДИПЛОМНАЯ РАБОТА
Строительство жилого
шестнадцатиэтажного здания с торгово-офисными помещениями в городе Рязани в
5-ом микрорайоне Дашково-Песочня
Введение
Жилищная проблема была и остается одной из важнейших проблем для
Российской Федерации и города Рязани в частности. Единственно правильный путь
преодоления настоящей проблемы - интенсивное строительство многоэтажных жилых
домов.
Строительство, являясь материалоемким, трудоемким, капиталоемким,
энергоемким и наукоемким производством, содержит в себе решение многих
локальных и глобальных проблем, от социальных до экологических.
У строительных организаций существует насущная потребность в крупных
объемах строительно-монтажных работ с привлечением свободных трудовых ресурсов,
особенно из числа безработных граждан.
В связи с обострившимися экологическими проблемами, чрезвычайно важно
максимально рационально использовать природные условия строительной площадки.
Сокращение затрат в архитектуре и строительстве осуществляется
рациональными объемно - планировочными решениями зданий, правильным выбором
строительных и отделочных материалов, облегчением конструкции,
усовершенствованием методов строительства. Главным экономическим резервом в
градостроительстве является повышение эффективности использования земли.
В данном дипломном проекте представлено строительство жилого
шестнадцатиэтажного здания с торгово-офисными помещениями в городе Рязани в
5-ом микрорайоне Дашково-Песочни.
строительство жилой
здание стена
1. Архитектурно-строительная часть
.1 Архитектурно- планировочное решение
.1.1 Общая часть
Общая характеристика проекта - 16-ти этажный монолитный жилой дом на 105
квартир с магазином на первом этаже.
Область применения - район с обычными геологическими условиями, расчетная
температура наружного воздуха -27*С.
Район строительства - г. Рязань
Грунт по геологическим данным - суглинки
Класс здания - || ; огнестойкость-|| степень. Расчетное сопротивление
грунта- 2.4 МПа
Ориентация здания на местности неограниченная.
Число этажей -16.
Высота этажа- 2.8 м
В здании предусмотрены на первом этаже помещения общего пользования
(магазин).
Инженерное оборудование: водоснабжение - от существующей городской сети,
газоснабжение от внешней сети, электроосвещение (от сети 220в), вентиляция
естественная через вентканалы в «мокрых» помещениях и кухне, канализация-
бытовая с выпуском в канализационный колодец.
Строительные конструкции.
Фундаменты - монолитная плита; стены наружные монолитные и из
пенобетонных блоков с облицовкой облицовочным кирпичом; перегородки кирпичные;
перекрытия монолитные; лестничные марши сборные железобетонные, площадки
монолитные железобетонные; крыша стропильная, покрытие - оцинкованное железо.
1.1.2 Конструктивная схема здания
Здание имеет каркасную конструктивную схему с опиранием перекрытий на
монолитные стены и колонны.
Основные конструктивные элементы несущего остова- монолитные стены и
монолитные плиты перекрытия.
Пространственная жесткость достигается соединением между собой перекрытий
и стен с помощью сваривания выпусков арматуры.
Привязка к модульным разбивочным осям производиться в соответствии со
СНиП || А.4-71 и размерами конструктивных элементов.
Высота этажа- 2.8 м.
Длина здания- 29,39 м
Ширина здания-27,6м
Высота здания- 51,53м
.1.3 Объемно- планировочные решения
Жилой дом на 105 квартир выполнен по экономической схеме, позволяющей
создать в объеме здания удобное размещение жилых комнат и вспомогательных
помещений. Количественный и качественный состав запроектированных квартир:
-комнатных: 45 квартир;
-комнатных: 45 квартиры;
-комнатных: 15 квартиры;
Всего 105 квартир.
Общие площади квартир: от 49,65м2 до 90,93 м2.
Спальные комнаты и гостиная - изолированы.
На первом этаже располагаются 2 магазина:
рабочих зала площадью 152,59 м2 и 125,50 м2
Каждый магазин имеет подсобные помещения, кабинеты, гардеробные, санузлы,
т.ж. каждый магазин имеет по два отдельных входа.
Здание запроектировано с учетом природно-климатических и национально-
бытовых условий.
Ориентация здания принята с учетом климатического пояса из расчета
наибольшей инсоляции жилых помещений. Все подсобные помещения имеют
искусственное освещение от сети 220 вольт. На первом этаже, расположен рабочий
зал, комнаты для персонала, гардеробные, кабинеты, электрощитовая, комната для
диспетчера лифта. Далее на типовых этажах располагаются жилые квартиры. Отделка
основных помещений улучшенная.
.1.4 Характеристика участка
Участок застройки находится во ll-м климатическом районе, связан
автотранспортом с транспортными магистралями, карьерами, складами,
предприятиями строительной индустрии.
Преобладающие ветры зимой, красная линия расположена за участком
строительства. Рельеф участка спокойный с небольшим уклоном. Грунтовые воды
отсутствуют. Основание под фундаменты - суглинки с расчетным сопротивлением 23
кг/см2. нормативная глубина промерзания грунтов в Рязани 1,3 м
Участок свободен от застройки и древесных насаждений.
.1.5 Генплан
Участок представляет собой часть застроенной территории и равен 1225м2
Со стороны входной группы здание ориентировано на север, остальные три
фасада, с обеспечением нормативной инсоляции квартир, ориентированы на запад,
юг и восток.
Здание привязано к местности горизонтально и вертикально, абсолютная
отметка пола первого этажа 119,8
На участке предусмотрены дорожки, газоны, насаждения деревьев и кустарника,
автостоянка, площадка для отдыха, хозяйственная площадка.
.1.6 Технико-экономические показатели генплана
|
Наименование
|
Показатель
|
|
Строительный объем
подземной части, Vстр.подз., м3
|
946
|
|
Строительный объем
надземной части, Vстр.надз., м3
|
21751
|
|
Строительный объем общий,
Vобщ., м3
|
22697
|
|
Жилая площадь, Sжил., м2
|
3188,4
|
|
Общая площадь, Sобщ., м2
|
6848
|
|
Площадь застройки, Sзастр.,
м2
|
1225
|
|
Площадь здания, Sздан., м2
|
10192
|
|
K1 = Sжил/ Sобщ, м2/м2
|
0,46
|
|
K2 = Vобщ/Sобщ, м3/м2
|
3,31
|
.2 Конструктивные элементы здания
Фундаменты.
При грунтах суглинках, глубине промерзания 1.3м,, при условии устройства
в здании подвала принимаем отметку заложения фундамента -3.990 и -2.700
Фундаменты принимаем монолитную плиту толщиной 1100мм, на песчаной
подсыпке толщиной 100мм.
В здании предусмотрена горизонтальная капиллярная гидроизоляция (2 слоя
рубероида на битумной мастике) в наружных и внутренних стенах.
Вертикальная гидроизоляция осуществляется тщательной окраской наружных
поверхностей стен фундамента горячим битумом.
По периметру здания устраивается отмостка из асфальтобетона шириной 1м,
толщиной 30мм по щебеночной подготовке толщиной 100мм.
Уклон отмостки 1:10.
Стены.
Кладка трехслойных наружных стен толщиной 450мм: наружная верста толщиной
120мм - кладка из силикатного кирпича М100 на растворе М75, внутренняя верста
толщиной 200мм - кладка из пеносиликатных блоков.
Утеплитель
толщиной 130мм - пенеполистирольные плиты марки ПСБС-35 по ГОСТ 15588-86,
Наружная
стена выполняется с учётом климатологических данных с целью выбора наиболее
целесообразной ограждающей конструкции отапливаемого здания, которая должна
удовлетворять теплотехническим требованиям. Вентиляционные каналы устроены во
внутренних стенах. Толщина внутренних капитальных стен принята из условий их
конструктивной прочности и равна 380мм.
Перегородки.
Перегородки
межкомнатные выполняются из силикатного и глиняного (в санузлах) кирпича
толщиной 120мм. Перегородки опираются на монолитное перекрытие. Над дверными
проемами предусмотрены перемычки по серии 1.038.1-1 вып.1
Перекрытия
и полы.
Элементами
междуэтажного перекрытия являются монолитные плиты толщиной 180мм.
Плиты
перекрытия монолитно связаны со стенами и колоннами.
Чердачное
перекрытие утепленное.
Состав
полов см. таблицу 1.1.
Лестница.
В
здании предусмотрена лестница из сборных элементов по серии 1.251.1-4 вып.1.
Размеры ступеней: проступи- 300 мм, подступенок- 150 мм
Окна.
Нормы
освещенности не рассматриваются.
Материал
и марки оконных блоков по ГОСТу 162 89-80 и ГОСТу 112.14-78.
Оконная
коробка крепится ершами к деревянным антисептированным пробкам заделанным в
стенах. Зазоры между коробкой и стенами тщательно монолитятся термоизолирующим
раствором.
Окна
распашные с тройным остеклением, переплеты раздельные, верхняя поверхность
подоконных досок имеет уклон от стены.
Витражи
- индивидуальные ПВХ
Двери.
Двери
приняты с учетом пропускной способности и возможности свободно пронести мебель
(ГОСТ 24698-81) Конструкция дверей щитовая. Дверная коробка крепится к стенам
ершами в двух местах на расстоянии 1.5м к антисептированным деревянным пробкам
аналогично оконным коробкам. Зазор между коробкой и конструкцией ограждения
закрывают наличником.
Зазоры
между дверными полотнами и полом у внутренних дверей составляют:
А-
у дверей туалетов - 12мм,
Б-
у внутренних дверей -5мм,
В-
у дверей ванных комнат - 20мм.
Наружная
и внутренняя отделка.
Фасадная
поверхность стен облицована облицовочным кирпичом методом декоративной кладки.
На лицевой поверхности тычковые ряды чередуются с тремя ложковыми рядами.
Тщательная расшивка швов с геометрически четкими членениями поверхности
вертикальными и горизонтальными швами улучшают архитектурный облик здания.
Цоколь
здания оштукатурен цементным раствором.
Внутренние
поверхности кирпичных стен оштукатуриваются. Материал отделки стен и
перегородок в комнатах, кухне, прихожей, коридоре - обои на всю высоту
помещений; в санузлах- керамическая плитка на всю высоту помещения. Потолки во
всех помещениях затирают цементным раствором и белят.
Оконные
и дверные заполнения окрашивают масляной краской.
Таблица
1.1 - Экспликация полов
1.3 Теплотехнический расчет
.3.1 Расчет покрытия
Температурно-климатические параметры для города Рязани и влажностный
режим помещения приведены в п. 1.7.2.
Конструкция покрытия
монолитное железобетонное перекрытие:
,
,
;
- полистиролбетонные плиты:
,
,
;
- керамзитовый гравий:
,
;
- цементно-песчаная стяжка:
,
,
;
- 3 слоя филизола:
,
;
Находим
нормируемые значения сопротивления теплопередаче
:
Для
покрытий жилых зданий:
.
Проводим
проверочный расчет на выполнение условия
для
выбранной конструкции покрытия.
Условие выполняется
Санитарно -
гигиенический показатель стен.
Для
покрытия жилых зданий
Проверяем
возможность выпадения конденсата на внутренней поверхности ограждения.
Температура
внутренней поверхности ограждения
должна
быть не ниже температуры точки росы внутреннего воздуха при расчетной зимней
температуре наружного воздуха, равной средней температуре наиболее холодной
пятидневки с обеспеченность 0,92.
Температуру
однородной ограждающей конструкции, определяем по
формуле 7:
.
Следовательно
конструкция покрытия выбрана правильно и выпадения конденсата на внутренней
поверхности покрытия не произойдет.
.3.2 Расчет трехслойной стены
Определяем зону влажности (влажная, нормальная, сухая), к которой относится
район строительства, где расположен строительный объект.
Для Рязанской области зона влажности - нормальная.
Параметры воздуха внутри жилых и общественных зданий из условия
комфортности определяют по таблице 1 - для холодного периода года
для жилых и общественных зданий
tint = 20 - 22 º С; φint = 55%;
В связи с этим режим помещений принимается нормальный
По таблице 4 определяем условия эксплуатации ограждающей конструкции в
зависимости от зоны влажности и режима помещений. Для нормальной зоны, где находится
Рязанская область и нормального режима помещений, определенного в пункте 2,
условия эксплуатации ограждающей конструкции - Б.
Выбираем конструкцию стены и толщины в м всех слоев многослойной системы
наружного утепления:
внутренняя штукатурка из цементно-песчаного раствора ρ
= 1800 кг/м³,
δ = 0,01 м, λ
= 0,81 Вт/(м ºС)
Монолитная ж/б плита ρ = 2500 кг/м³, δ = 0,2 м, λ
= 0,81 Вт/(м ºС)
пеноизол, ρ = 25 кг/м, δ = Хм, λ = 2,04 Вт/(м º С)
кирпич облицовочный ρ =1800 кг/м³,
δ = 0,12 м, λ=0,58
Вт/(м ºС)
Находим значения коэффициентов
теплопроводности каждого слоя.
Для заданного района устанавливаем температуру наиболее холодной
пятидневки t ext , º С, среднюю температуру t ht , º С и продолжительность z ht , сут , отопительного периода со средней суточной температурой
ниже и равной 8 º при проектировании жилых и общественных зданий и не более 10º
при проектировании
детских учреждений.
Для Рязанской области t ext =
- 27 º C, для жилых и общественных зданий
t ht = - 3,5 º C, z ht = 208 сут.,
Градусо-сутки отопительного периода Dd , º C · сут, определяют по формуле
Dd = ( tint - t ht ) z ht , ( 1 )
где tint - расчетная средняя температура
внутреннего воздуха здания, ºС, принимаемая для расчета
ограждающих конструкций группы зданий по поз. 1 таблицы 4 по минимальным
значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 ( в
интервале 20 - 22 º С), для группы зданий по поз. 2 таблицы 4 - согласно
классификации помещений и минимальных значений оптимальной температуры по ГОСТ
30494 (в интервале 16 - 21 º С); t ht , z ht - средняя температура наружного
воздуха, º С, и продолжительность отопительного периода, для периода со
средней суточной температурой наружного воздуха не более 10 º С - при проектировании лечебно -
профилактических, детских учреждений и домов - интернатов для престарелых, и не
более 8º С - в остальных случаях. Определяем
градусо - сутки отопительного периода для жилых и общественных зданий
Dd =
(20 - ( - 3,5) ) · 208 = 4888, º C · сут.
По таблице находим нормируемые значения сопротивления теплопередаче Rreq , м²·ºC/Вт в зависимости от градусо - суток
района строительства, используя формулу
Rreq =
a Dd + b
для стен жилых и общественных зданий
Rreq =
0,00035 · 4888 + 1,4 = 3,11 м²·ºC/Вт
Приведенное сопротивление теплопередаче R0, м² · ºС/Вт, ограждающих конструкций следует
принимать не менее нормируемых значений Rreq , м²· ºС/Вт.
Сопротивление теплопередаче R0, м² * ºС/Вт ограждающей конструкции с однородными слоями
определяют по формуле
R0 = Rsi + Rk + Rse,
где Rsi =
1/αint - коэффициент теплоотдачи внутренней
поверхности ограждающей конструкции, Вт/(м²·ºС), принимаемый по таблице 6 ; для
стен
αint = 8,7 Вт/(м²·ºС);
Rse = 1/ αext
коэффициент теплоотдачи наружной поверхности ограждающей конструкции для
условий холодного периода, Вт/(м²·ºС), принимаемый по таблице 7; для
стен αext = 23 Вт/(м²·ºС); Rk - термическое сопротивление ограждающей конструкции с
последовательно расположенными однородными слоями, м²
· ºС/Вт.
Термическое сопротивление ограждающей конструкции Rk , м² · ºС/Вт, с последовательно
расположенными однородными слоями следует определять как сумму термических
сопротивлений отдельных слоев
Rk = R1 + R 2 + … + Rn
где R1 , R 2 , Rn -
термическое сопротивление отдельных слоев ограждающей конструкции ,м²
· º
С/Вт; Термическое
сопротивление R, м²·ºС/Вт, однородного слоя многослойной
ограждающей конструкции, а также однослойной ограждающей конструкции следует
определять по формуле
R = δ
/ λ
где δ - толщина слоя, м; λ - расчетный коэффициент
теплопроводности материала слоя, Вт/(м· º С),
Проводим проверочный расчет на выполнение условия R0 > Rreq для выбранной конструкции стены Rreq =R0 =0,01/0,81+0,2/2,04+Х/0,035+0,12/0,58=3,11 м²
· ºС/Вт 0,012 +
0,098 +C /0,035+ 0,207= 3,11 м²
· ºС/Вт C=0,103м С учетом размеров слоев
назначаем толщину данной конструкции стены 330+120=450 мм, добавляя утеплитель
до 120 мм R0=0,01/0,81 +0,2/2,04 +0,12
/0,035+0,12 /0,58 =3,11 R0
=6,03м²
· ºС/Вт > Rreq = 3,11 м²
· ºС/Вт, условие
выполняется.
1.4 Решение по инженерным сетям, коммуникациям и инженерному оборудованию
здания.
Отопление и вентиляция.
Расчетные параметры наружного воздуха для проектирования приняты:
для систем отопления - 27°С
для систем вентиляции - 27°С (зима)
°С - 33°С (лето)
Расчетная скорость ветра - 5 м/сек.
Предположительность отопительного периода - 213 дней.
Расчетный коэффициент теплопередачи К=0,9 стены ограждающих конструкций.
Тройное окно - 3Ккал/час м2°С= 3,48 Вт/м2°С.
Двери - 2Ккал/час м2°С= 2,32 Вт/м2°С.
Чердачного перекрытия - 0,696 Вт/м2°С.
Источником теплосистем отопления и вентиляции является тепловая сеть.
Изоляция труб и воздухоотводов.
Тепловая изоляция осуществляется минеральной ватой в качестве покровного
слоя и используется рулонный стеклопластик. Изоляции подлежат трубопроводы,
подающие системы отопления и теплоснабжения.
.5 Основные решения по теплоснабжению
Источниками тепла РТС.
Расчетные t теплоносителя: t1 = 150°С, t2 = 70°С.
Теплоснабжения осуществляется по закрытой схеме.
Система отопления присоединяется к тепловым сетям по независимой схеме
через водонагреватели отопления в существующем ИТП.
1.6 Водоснабжение, канализация, газоснабжение
Водоснабжение обеспечивается от насосов в существующем ИТП. Водомерный
узел размещается в ЦТП сущ. В здании проектируются 2 водомерных ввода 2d=100 из
чугунных водопроводных труб.
Разводящие трубопроводы прокладываются с уклоном не менее 0,002 к
подвалу.
Таблица 1.2: Принятые нормы водопотребления
|
Жилая часть
|
|
|
Нормальный расход хоз.
питьевой воды (общий) на одного жителя 1/сут. Работающего
Максимально-суточный расход горячей воды на 1-го жителя, работающего 1/сут.
Расход воды в часы наибольшего водопотребления (общий) 1/час.
|
3,00 120 20 х.в. 10,9 г.в.
|
Расчетные расходы холодной и горячей воды потребителями на
хозяйственно-питьевые нужды, расход тепла на горячее водоснабжение в
соответствии с СНиП 2.04.01.85.
Расход горячей воды - 3,15 л/сек.
Расход тепла на горячее водоснабжение 0,460 Ккал/час.
Потребный напор: М холл.=52м; М гор.=54м.
.7 Основные технические решения по горячему водопроводу
Вода для кухни горячего водоснабжения приготавливается в скоростных
водоводяных подогревателях. В здании проектируется централизованное горячее
водоснабжение.
Разводящие трубопроводы прокладываются в подвале. Система проектируется
из стальных оцинкованных труб Ø15-100мм.
1.8 Основные технические решения по канализации
Для отведения вод от санитарно-технических приборов (унитазов,
умывальников и др.) жилой части здания и нежилых помещений проектируется
бытовая канализация.
Монтируются:
стоянки из чугунных канализационных труб, трубопроводы по техподполью из
чугунных труб.
Канализационные стоянки присоединяются к канализационной сети
техподполья.
.9 Мероприятия по пожарной безопасности
(выполняются в соответствии СНиП 2.01.02.85)
Степень огнестойкости здания №1. Здание обеспечено пожарными проездами со
стороны главного фасада шириной 5м.
Лестницы выполнены незадымляемыми. Вход в них осуществляется с улицы, а
выход на них через балконы.
Двери в лестничную клетку самозакрывающиеся. Открываются двери по ходу
эвакуации.
Для удаления дыма из пожарных холлов и коридоров запланировано
дымоудаление, оборудованное клапанами с автоматическим открыванием.
Незадымляемость шахт лифтов и коридоров обеспечивается подпором воздуха
сверху. Проектом предусмотрено оборудование всех пожарных помещений автоматической
пожарной сигнализацией и дымоудаления.
Также предусматривается выход на кровлю.
Проект разработан в соответствии с требованиями СНиП 2-80; 2.01.02-85
«Противопожарные нормы проектирования зданий и сооружений».
2. Конструктивная часть
.1 Общие данные
Конструктивное решение принято в соответствии с утвержденным заданием на
проектирование, архитектурно-планировочными решениями, а также согласно
инженерно-геологическим условиям участка.
Здание выполняется в монолитных железобетонных конструкциях.
Несущими конструкциями здания являются: конструкции фундаментов,
железобетонные ядра лифтовых шахт и лестничных клеток, внутренние поперечные и
продольные стены подвала и вышележащих этажей, поэтажные перекрытия.
Для стен, перекрытий, ядер жесткости, колонн, пилонов и фундаментов
принят бетон по прочности на сжатие класса В25.
В несущих конструкциях используется арматура класса А-III.
Жесткость каркаса обеспечивается установкой монолитных диафрагм жесткости
с плитой фундамента и с дисками перекрытий и покрытия. Такое конструктивное
решение обеспечивает пространственную устойчивость здания и восприятие силовых
воздействий.
Класс здания по надежности 2.
Класс здания по огнестойкости 1.
Для определения усилий в несущих элементах здания, с учетом перераспределения
усилий, выполнен расчет с помощью программного комплекса LIRA.
Расчетная модель сформирована из плитных элементов (при создании
фундаментной плиты, плит перекрытий и покрытия, и стен). Плитные элементы
разбиваются на конечные элементы. Узлы сопряжения плит перекрытий и покрытия cо стенами выполнены жесткими.
Нагрузки на здание приняты на основании СНиП 2.01.07-85
Расчет несущих элементов производится по двум группам предельных
состояний.
.2 Краткие сведения о программном комплексе «ЛИРА-Windows»
ПК "ЛИРА-Windows" предназначен для численного исследования на
ЭВМ прочности и устойчивости конструкций, а также и для автоматизированного
выполнения ряда процессов конструирования. "ЛИРА-Windows"
обеспечивает исследование широкого класса конструкций: пространственные
стержневые системы, произвольные пластинчатые и оболочечные системы, мембраны,
массивные тела, комбинированные системы - рамно-связевые конструкции высотных зданий, плиты на
грунтовом основании, ребристые пластинчатые системы, многослойные конструкции.
Расчет выполняется на статические и динамические нагрузки.
ПК "ЛИРА-Windows" реализует численный метод дискретизации
сплошной среды -
метод конечных элементов (МКЭ). Этот метод удобен в алгоритмизации и реализации
на ЭВМ. По единой методике рассчитываются стержневые , пластинчатые, массивные
и комбинированные системы.
Основными этапами решения задач по МКЭ являются: синтез дискретной
расчетной схемы на основе расчленения исследуемой системы на конечные элементы;
построение матриц жесткости; формирование системы канонических уравнений,
отражающих кинематическую совместность расчетной системы; решение системы
уравнений и вычисление значений узловых перемещений; определение компонентов
напряженно-деформированного состояния исследуемой системы по найденным
значениям узловых перемещений.
В ПК "ЛИРА-Windows" включено большое количество типов конечных
элементов: стержни, четырехугольные и треугольные элементы мембраны, плиты,
оболочки, четырехугольные и треугольные элементы плиты на упругом основании;
пространственные элементы в виде тетраэдра, параллелепипеда, восьмигранника
общего вида; одномерный и двумерный (треугольный и четырехугольный);
специальные элементы, моделирующие связь конечной жесткости, упругую
податливость между узлами; элементы, задаваемые численной матрицей жесткости.
ПК "ЛИРА-Windows" имеет развитую систему постпроцессоров
конструктора. На основе постпроцессора проектирования железобетонных
конструкций пользователь может в автоматизированном режиме подобрать и
проверить арматуру в сечениях стержневых и пластинчатых элементов, выполнить
эскизные чертежи с увязкой диаметров арматурных стержней по области элемента,
для некоторых типов конструкций (ригели, колонны) получить рабочие чертежи.
Постпроцессор конструктора стальных конструкций позволяет в автоматизированном
режиме подобрать или проверить элементы стальных конструкций произвольного
сечения.
В программном комплексе ПК "ЛИРА-Windows" реализованы
строительные нормы и правила, действующие в момент издания настоящего
руководства:
СНиП 2.01.07-85. Нагрузки и воздействия.
М.; Стройиздат,1986.
СНиП 2.03.01-84*. Бетонные и железобетонные конструкции.
М.; Стройиздат,1985.
Динамический расчет зданий и сооружений. Справочник проектировщика.
М.; Стройиздат,1984.
Инструкция по расчету несущих конструкций промышленных зданий и
сооружений на динамические нагрузки.
М.; Стройиздат,1970.
Дополнения к СНиП II-7-81*, введенные в действие 26 июля 1995 г.
СНиП II-23-81*. Стальные конструкции.
2.3 Определение расчетных нагрузок
Подсчет
нагрузок на
покрытия и перекрытия приведен в табл. 2.1.
Таблица
2.1 - Сбор нагрузок
Элементы
покрытия Нормативная нагрузка,
Коэффициент
надежности
Расчетная
нагрузка,
|
|
|
|
|
|
Постоянная нагрузка от
покрытия - 3 слоя филизола (γ = 1600 кг/м3,
t = 7,5 мм) - стяжка из цементно-песчаного раствора (γ = 1800
кг/м3, t = 30 мм) -
полистеролбетонные плиты - утеплитель (γ = 400 кг/м3, t = 200 мм) - 1 слой рубероида (γ = 600 кг/м3, t = 2 мм) - монолитная
железобетонная плита (γ
= 2500 кг/м3, t = 180 мм)
|
120 540 800 10 5000
|
1,2 1,3 1,2 1,2 1,3
|
140 700 1000 12 6500
|
|
Итого постоянная от
покрытия:
|
6470
|
|
8352
|
|
Временная нагрузка (снеговая)
- полная
|
1260
|
-
|
1800
|
|
Постоянная: паркет - d = 20 мм, r = 6 кН/м3 звукоизоляция - d = 20 мм, r = 2 кН/м3 цементно-песчаная стяжка -d=20 мм, r=18 кН/м3 собственный вес монолитной железобетонной
плиты вес перегородок
|
120 40 360 4900 1200
|
1,1 1,3 1,3 1,1 1,1
|
122 52 468 5390 1320
|
|
Итого постоянная от
перекрытия:
|
6620
|
|
7352
|
|
Временная Всего:
|
3000 9620
|
1,2 -
|
3600 10952
|
Определяем
значения расчетных нагрузок с учетом коэффициента надежности по назначению
здания
.
Постоянная
нагрузка от покрытия:
.
Временная
(снеговая) нагрузка на покрытие:
Постоянная
нагрузка от перекрытия:
.
Временная
нагрузка на перекрытие:
.
Определяем
расчетные постоянные нагрузки от железобетонных простенков по формуле 1.
,
где
размеры простенка в плане, м;
высота
этажа:
;
удельный
вес бетона:
;
коэффициент
надежности по нагрузке:
;
коэффициент
надежности по назначению:
.
Таблица
2.2
Номер
стержня Размеры простенка Высота этажа
Кол-воУдельный
вес
бетона
|
 Коэффициент надежностиРасчетная нагрузка
|
|
|
|
|
|
|

|
|
|
|
|
|
|
|
|
|
Пр1
|
2,2
|
0,2
|
2,8
|
4
|
2500
|
1,1
|
0,95
|
128800
|
12,9
|
|
Пр2
|
1,9
|
0,2
|
|
6
|
|
|
|
166800
|
16,7
|
|
Пр3
|
2,4
|
0,2
|
|
4
|
|
|
|
140500
|
14,05
|
|
Пр4
|
1,2
|
0,2
|
|
20
|
|
|
|
351120
|
35,2
|
|
Км1
|
0,4
|
0,4
|
|
19
|
|
|
|
222400
|
22,3
|
|
Ст1
|
31,87
|
0,2
|
|
1
|
|
|
|
466300
|
|
Ст2
|
21,3
|
0,2
|
|
1
|
|
|
|
311620
|
31,2
|
Ветровая нагрузка.
Город
Рязань находиться в I районе по ветровому давлению, согласно СНиП
2.01.07-85*, для которого нормативное значение
.
Для
местности типа В коэффициент k, учитывающий изменение ветрового давления по высоте
здания равен:
на
высоте
. . . . . 0,50;
;
на
высоте
. . . . . . 0,65;
;
на
высоте
. . . . . . . 0,85;
;
на
высоте
. . . . . . . 1,10;
;
на
высоте
. . . . . . . 1,30;
.
На
высоте 51,53 м в соответствии с линейной интерполяцией:
.
Переменное
по высоте ветровое давление заменим равномерно распределенным, эквивалентным по
моменту в заделке консольной стойки длиной 51,53 м:
.
Расчетная
равномерно распределенная ветровая нагрузка:
.
Расчетная
площадь поверхности стены:
при
действии ветра с запада на восток
;
при
действии ветра с юга на север
.
Сосредоточенная
нагрузка на поверхность стены:
при
действии ветра с запада на восток
;
при
действии ветра с юга на север
.
Определяем
расчетную сосредоточенную ветровую нагрузку выше отметки 51,53 м:
при
действии ветра с запада на восток
- при
действии ветра с юга на север
.
.4

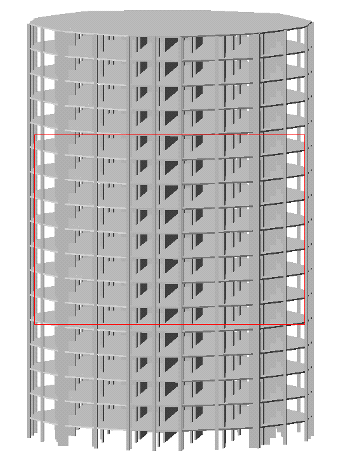

Определение усилий в элементах монолитного здания

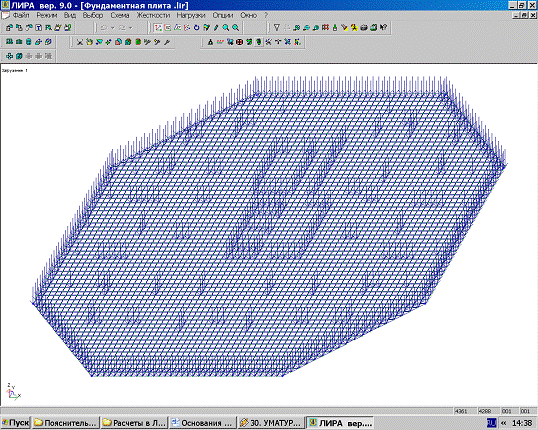

Для определении усилий в элементах используем программу Лира 9.0.
Предварительно составляем следующие расчетные схемы загружения:
загружение - постоянная нагрузка;
загружение - временная снеговая нагрузка на покрытие (с учетом её
длительного действия);
загружение - временная нагрузка на перекрытие (с учетом её длительного
действия);
загружение - временная ветровая нагрузка с юга на север (с учетом ее
знакопеременности);
загружение - временная ветровая нагрузка с запада на восток (с учетом ее
знакопеременности);
загружение - временная ветровая нагрузка с юга на север (с учетом
пульсирующей составляющей);
загружение - временная ветровая нагрузка с запада на восток (с учетом
пульсирующей составляющей).
.5 Расчет монолитной плиты перекрытия сплошного сечения, защемленной по
трем сторонам.
Исходные данные.
Плита перекрытия толщиной 180 мм в конструктивной ячейке 7,28х9,29 м.
Расчетная схема плиты - плита защемлена по трем сторонам и не имеет опоры по
четвертой стороне.
Расчетные
пролеты:
7180 - 200 = 6980 мм:
= 9290 -
220/2 = 9190 мм, где 200 - толщина несущей стены.
Соотношение
сторон плиты
= 9190/6980 = 1,32 < 1,5 - плита работает на изгиб
в двух направлениях.
Расчетные
характеристики бетона и арматуры.
Бетон
- тяжелый, класса по прочности на сжатие В25, естественного твердения.
14,5*0,9
= 13,05 МПа;
1,05*0,9 = 0,945 Мпа
при
расчете прогибов плиты
18,5 МПа,
1,6 МПа;
коэффициент
условия работы бетона
=0,9;
=30*103
МПа.
Арматура
Стержни
периодического профиля класса А-III Æ 6-8 мм:
=355 МПа,
390 МПа,
=20*104
МПа
Проволочная
арматура класса Вр-I
Æ 4мм: =410 МПа,
490 МПа, =17*104 МПа.
Æ 5мм: =410 МПа, 490 МПа, =17*104 МПа.
.5.1
Определение нагрузок и усилий в плите
Нормативные
и расчетные нагрузки берем из таблицы 2.1
Нагрузки
без учета собственного веса:
Собственный
вес плиты
Расчетные
нагрузки с учетом коэффициента надежности по назначению
=0,95:
Нагрузка
образования трещин в опорных и пролетных сечениях плиты:
при
=1,32;
=4,14;
=4,82;
=6,49.
В
плите в опорных и пролетном сечениях образуются трещины, тогда при назначении
арматуры должны удовлетворяться условия:
в
опорных сечениях
;
в
пролетном сечении 0,5(
)
.
Момент,
воспринимаемый сечением плиты при образовании трещин на длину b=1м
Требуемое
сечение арматуры для воспринятия
:
;
.
Расчет
несущей способности плиты.
Несущая
способность плиты при защемлении по трем сторонам и одном свободном крае вдоль
пролета определяется по формуле:
Задаем
коэффициенты распределения изгибающих моментов:
;
;
.
Откуда
, тогда требуемое армирование плиты
;
.
Используя
принятые соотношения между моментами вычисляем:
;
;
Окончательно
принимаем армирование плиты:
вдоль
пролета из стали Æ 8 A-III с
шагом 100 мм (
= 502,6 мм
);
вдоль
пролета
из стали Æ 6 A-III с
шагом 250 мм (
= 113,1 мм).
Условие
0,5()
.
выполняется.
На
опорах:
= 502,6
мм(из стали Æ 8 A-III с
шагом 100 мм);
= 335,3
мм(из стали Æ 8 A-III с
шагом 150 мм).
Условие
- выполняется.
Проверка
несущей способности плиты при принятом армировании:
;
Прочность
плиты обеспечена.
.5.2
Расчет по раскрытию трещин нормальных к продольной оси
.
В
опорном сечении.
(A-III);
Относительная
высота сжатой зоны при образовании трещин
Напряжения
в арматуре при действии нагрузки, соответствующей моменту образования трещин:
.
Предельная
несущая способность плиты:
Напряжение
в стержнях арматуры:
-
коэффициент, учитывающий продолжительное действие нагрузки;
- для
изгибаемых элементов;
- для
стержневой арматуры периодического профиля.
Условие
выполняется.
В
пролетном сечении:
вдоль
пролета из стали Æ8 A-III с
шагом 100мм (= 502,7 мм);
вдоль
пролета из стали Æ6 A-III с
шагом 250мм (= 113,1 мм).
Определяем
величины:
Относительная
высота сжатой зоны при образовании трещин
Напряжения
в арматуре при действии нагрузки, соответствующей моменту образования трещин:
.
-
коэффициент, учитывающий продолжительное действие нагрузки;
- для изгибаемых
элементов;
- для
стержневой арматуры периодического профиля.
Условие
выполняется
Прогиб
плиты.
Прогиб
плиты определяется в середине пролета свободной стороны.
При
.
Прогиб
плиты перед моментом образования трещин в пролете
где
- для учета длительной ползучести бетона;
=0,31*2*1,6*6980
/ 30000*180=10,07 мм,
Прогибы
плиты в предельном состоянии определяем как для плиты, защемленной по контуру с
соотношением сторон
,
где
- коэффициент, учитывающий степень защемления плиты в
опорных сечениях:
при
:
;
Из
условия
принимаем
,тогда
-
коэффициент, характеризующий упругопластическое состояние бетона сжатой зоны;
- коэффициент, учитывающий увеличение предельного
прогиба у середины свободного края плиты, защемленной по трем сторонам при λ>0,5;
- коэффициент, учитывающий возможные отклонения в
толщине защитного слоя арматуры;
Жесткость
плиты обеспечена.
2.6 Расчет монолитной железобетонной стены технического подполья
.6.1 Исходные данные
Расчётные характеристики бетона
Для тяжёлого бетона класса В25 естественного твердения:
Rb =
14,5 * 0,9 = 13,05 МПа ; Rbt =
1,05 * 0,9 = 0,945 МПа ;
Rbn = Rb,ser = 18,5 МПа ; Rbt,n = Rbt,ser = 1,6 МПа ; Eb = 3,0 * 104 МПа.
Расчетные характеристики арматуры
Стержни периодического профиля А-III диаметром 6-8мм - Rs = 355 МПа ; Rsw =
285 Мпа ; Rsn = Rs,ser = 390 МПа ; Es = 20 * 104 Мпа ;
Стержни периодического профиля А-III диаметром 10-40мм - Rs = 365 МПа ; Rsw =
290 Мпа ; Rsn = Rs,ser = 390 МПа ; Es = 20 * 104 Мпа ;
Коэффициент условий работы бетона gb2 = 0,9.
Принимаем расчетное сечение шириной 1,0 м и высотой 0,18 м.
Грузовая площадь: Агр=1,0 · 7,2 = 7,2 м2.
Количество этажей (16 этажа + цокольный и технические этажи) n=18.
Расчетная полная нагрузка от одного перекрытия Nпер = 10,952· 7,2=78,9 кН.
Расчетная полная нагрузка от кровли Nпокр. = 10,152· 7,2=73,1 кН.
Нагрузка от собственного веса стены Nсв.ст = δст · hэт · n эт ·
b · gж/б · gn · gf = 0,18 ·
(1,88 ·1,0 + 2,8· 16 + 2,62 · 1,0) · 25 · 0,85 · 1,1=1152,4 кН,
где gж/б
= 25 кН/м3- удельный вес железобетона;
gn - коэффициент надежности по назначению, gn = 0,85;
gf - коэффициент надежности по нагрузке, gf = 1,1.
Суммарная нагрузка на стену: N= Nпер · n + Nпокр. + Nсв.ст
= 78,9 · 17 + 73,1 + 1152,4 = 2566,8 кН/м2,
n -
количество междуэтажных перекрытий.
.6.2 Определение эксцентриситета продольной силы
Принимаем начальный эксцентириситет e0=20 мм.
При расчете внецентренно сжатых элементов следует учитывать влияние
прогиба на их несущую способность, как правило, путем расчета конструкций по
деформированной схеме.
Допускается производить расчет конструкций по недеформированной схеме,
учитывая при гибкости lo/i > 14 влияние прогиба элемента на
его прочность путем умножения e0 на
коэффициент η. При этом условная критическая сила в формуле
для
вычисления η
принимается равной:
где
l0 = 0,7· 2,2=1,54 м;
= 0,2;
= 1+β· Ml/M = 1+1· 0,85=1,85- коэффициент, учитывающий влияние
длительного
действия нагрузки на прогиб элемента в предельном состоянии (длительная
нагрузка принята в долевом отношении к полной в размере 0,85).
Eb=3.45· 107
кПа- начальный модуль упругости бетона;
Es= 2· 108 кПа -
модуль упругости арматуры класса A-III;
= 1-
коэффициент, учитывающий предварительное напряжение арматуры;
Cоответственно, e=e0 · η= 0,02· 1,408=0,028 м, тогда момент, возникающий в сечении равен Mc=N·e=2566,8·
0,028=71,87 кН·м.
По

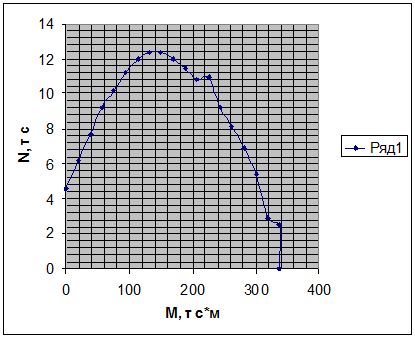

графику несущей способности гибкого элемента видно, что точка с координатами N=2566,8
кН, M=71,87 кН·м попадает внутрь области, определяющей его
несущую способность при различном сочетании момента и продольной силы. Следовательно,
несущая способность обеспечена.
3. Основания
и фундаменты
.1 Инженерно-геологические и гидрогеологические характеристики площадки
строительства
По инженерно-геологическим условиям площадка относится к III (сложной) категории сложности.
По данным инженерно-геологических изысканий подземные воды на площадке
отсутствуют.
Рельеф площадки с общим понижением в северном и южном направлениях,
абсолютные отметки по устьям скважин колеблются в пределах 119,70-119,90 м.
С поверхности площадка сложена насыпными неслежавшимися грунтами,
мощностью 0,2-0,5м.
В геоморфологическом отношении площадка приурочена ко II надпойменной террасе р.Оки.
В геологическом строении принимают участие техногенные,
полювиально-делювиальные, аллювиальные, флювиоглюционные отложения,
представленные насыпными грунтами, почвами суглинистыми, суглинками
макропористыми, суглинками пылеватыми текучепластичными, суглинками
песчанистыми. Глубина залегания грунтов и их расположение показаны на рис. 3.2.
Нормативная глубина промерзания грунтов - 1,5 м.
.2 Сбор
нагрузок на фундамент
В данном дипломном проекте выполнен расчет монолитной железобетонной
фундаментной плиты.
При расчете монолитной фундаментной плиты нагрузки и воздействия приняты
по СНиП 2.01.07-85 «Нагрузки и воздействия» [6]. Схема приложения расчетных
нагрузок представлена на рис. 3. 1.
Схема приложения расчетных нагрузок
Рисунок 3.1
Сбор нагрузок выполнялся по расчетным нагрузкам по следующей схеме:
сосредоточенные нагрузки на колонны принимаются;
-
нагрузки на перекрытия и покрытие принимаются по таблице 2.1
;
нагрузки
от сплошных стен принимаются из расчета 18 кН/м3 с коэффициентом
;
нагрузки
от стен с оконными и дверными проемами принимаются с коэффициентом 0,8;
временная
нагрузка на перекрытия лоджий
с
коэффициентом
[6];
распределенная
нагрузка от веса фундаментной плиты:
.
Полученную
нагрузку по рис. 3.1 приводим к единой сосредоточенной нагрузке:
N=3078+2982+3737+1184+1355+678+1043+761+2248+2997+3425+1184+820+574•14,725+745•6,038+905•1,292+871•4,68+915•1,333+871•15,753+349•15,908+871•16,06+645•5,054+871•21,555+330•6,555+980•2,017+980•18,855++980•19,353+490•5,336+432•6,602+349•6,455+680•1,360•4+(944+995+680)
•1,360+665•1,360•4+(665+686) •1,360+96•41,48+27,5•635,62=183077,33 кН
Переводим
расчетные нагрузки в нормативные при коэффициенте:
N=183077,33/1,1=166433,94
кН.
По
расчетным нагрузкам произведен расчет монолитного железобетонного плитного
фундамента и выполнен подбор арматуры по ПК «Лира 9.0».
.3
Расчет монолитной фундаментной плиты
3.3.1 Оценка физико-механических свойств грунтов в основании фундамента
В результате инженерно-геологических изысканий за основу залегания
грунтов взяты данные расположения слоев грунта по скважине №2.
Основные физико-механические свойства грунтов составлены на основе
лабораторных испытаний и представлены в таблице 3.1.
Схема залегания грунтов
Рисунок 3.2
Таблица 3. 1 Расчетные характеристики физико-механических свойств грунтов
|
Слой
|
Наименование грунта
|
Для расчета по деформациям
|
     е
|
|
|
|
|
|
|
|
|
|
|

|
|
|
|
|
|
|
|
|
|
|
|
|
3
|
Суглинки текуче-пластичные
|
1,90
|
21
|
11
|
2,68
|
0,8
|
0,13
|
7,4
|
 0,840,960,13130
|
|
|
|
|
|
4
|
Суглинки туго-пластичные
|
2,10
|
25,5
|
19
|
2,71
|
0,4
|
0,09
|
22
|
 0,480,840,10280
|
|
|
|
|
|
5
|
Суглинки полутвердые
|
2,13
|
27
|
28
|
2,72
|
0,1
|
0,09
|
27
|
 0,440,790,09300
|
|
|
|
|
Вывод:
В качестве основания для фундаментов наиболее благоприятным является 5
слой - суглинки полутвердые. Для плитного фундамента мелкого заложения будем
рассчитывать 4 слой - суглинок тугопластичный.
.3.2 Определение глубины заложения фундамента
Определяем расчетную глубину промерзания по формуле :
,
где
- коэффициент, учитывающий влияние теплового режима
сооружения на глубину промерзания грунтов у фундаментов: для сооружений с
подвалом =0,5; без подвала с полами, устраиваемыми на грунте =0,6;
-
нормативная глубина промерзания.
Определяем
нормативную глубину промерзания по формуле :
,
где
- глубина промерзания: для суглинков =0,23м;
-
коэффициент, равный сумме абсолютных значений среднемесячных отрицательных
температур воздуха в данном районе для города Рязань [9]:
.
Тогда
расчетная глубина промерзания для здания с подвалом:
.
Расстояние
от расчетной глубины промерзания до уровня грунтовых вод:
м; тогда
т.к.
, то глубину заложения фундамента для с подвалом будем
принимать не менее 0,99 м.
Конструктивно
принимаем глубину заложения фундаментов 2,88 м на отметке 116.92 м.
.3.3
Проверка размеров фундамента в плане
Приведенные
размеры плитного фундамента, исходя из того, что площадь
фундамента
А=635,62 м2. Учитывая, что приведенная длина фундамента
м, то ширина фундамента
м.
Плитный фундамент будем рассчитывать как массивный отдельно стоящий фундамент с
центрально приложенной силой
.
Найдем
расчетное сопротивление грунтов основания по формуле:
,
где
и
коэффициенты
условий работы,
,
при
отношении
[8];
коэффициент,
принимаемый
, т.к. в дипломном проекте характеристики прочности
грунта определены опытным путем;
коэффициенты,
принимаемые в зависимости от угла внутреннего трения;
коэффициент,
принимаемый равным
;
ширина
подошвы фундамента;
осредненное
значение удельного веса грунтов, залегающих ниже подошвы фундамента;
то же
для грунтов, залегающих выше подошвы;
глубина заложения
фундаментов бесподвальных зданий от уровня планировки или приведенная глубина
заложения фундаментов от уровня пола подвала:
расчетная
величина удельного сцепления грунта, залегающего непосредственно под подошвой
фундамента.
Так
как для обратной засыпки будем использовать суглинок 3 слоя, который будем
рассчитывать с учетом взвешивающего действия воды и нарушения его структуры, то
значение удельного веса грунта обратной засыпки с коэффициентом 0,95:
.
Сравним
среднее давление по подошве фундамента с расчетным сопротивлением грунта:
Следовательно
размеры фундамента достаточны.
Схема
фундамента
Рисунок
3.3
.3.4
Расчет осадки фундамента методом послойного суммирования
Мощность
сжимаемого слоя hc находим из условия [8]:
для
суглинков
, то активную мощность сжимаемой толщи следует
определять по формуле :
Природное
напряжение вычисляем по формуле :
І-й
слой - насыпной (суглинок): h=2,88 м ,
,
, коэффициент пористости е определяем с учетом
нарушения структуры суглинков
.
І
І -й слой - суглинок тугопластичный: h=5,77 м ,
,
.
І
І І -й слой - суглинок полутвердый,
)
Давление грунта на отметке 0,000:
и
.
)
Давление грунта на границе уровня грунтовых вод:
)
Давление грунта на границе уровня грунтовых вод и суглинков:
удельный
вес взвешенных в воде частиц:
;
)
Ниже первого слоя залегают суглинки тугопластичные, которые являются
водоупором, поэтому к вертикальному напряжению добавляется гидростатическое
давление столба воды:
)
Давление грунта на границе уровня суглинков тугопластичных и суглинков
полутвердых:
По
полученным значениям строим эпюры вертикальных напряжений:
При
большой мощности отдельных слоев будем делить их на подслои толщиной:
Для
избежания интерполяции:
В
целях сокращения вычислений увеличим высоту элементарного слоя
в 2 раза
.
Дополнительные
вертикальные напряжения от внешней нагрузки в толще основания рассчитываемого
фундамента:
, где
-
коэффициент рассеивания напряжений;
Все
данные сносим в таблицу 3.2:
Таблица
3.2
|
Слои грунта
|
|
Z
|

|
|
|
|
|
суглинок тугопластичный
|
0
|
0
|
0
|
1,000
|
0,205
|
0,1
|
|
суглинок полутвердый
|
1
|
5,77
|
0,63
|
0,922
|
0,189
|
0,09
|
|
2
|
7,28
|
0,8
|
0,868
|
0,178
|
0,09
|
|
суглинок полутвердый
|
3
|
14,56
|
1,6
|
0,584
|
0,120
|
0,09
|
|
4
|
21,84
|
2,4
|
0,382
|
0,078
|
0,09
|
|
5
|
29,12
|
3,2
|
0,258
|
0,053
|
0,09
|
|
6
|
36,4
|
4,0
|
0,182
|
0,0373
|
0,09
|
|
7
|
43,68
|
4,8
|
0,135
|
0,0277
|
0,09
|
Рисунок
3.4
По
величине деформации
-го слоя мощностью
его
осадка
определяется зависимостью по формуле :
где
- толщина сжимаемого слоя.
- модуль
деформации грунта;
.3.5
Расчет осадки фундамента методом эквивалентного слоя Н.А. Цытовича
По
теории линейно деформируемых тел, к которым можно отнести грунты при
ограниченных давлениях на основание, осадка поверхности изотропного
полупространства от местной равномерно распределенной нагрузки находится из
выражения:
,
где
- средний коэффициент относительной сжимаемости,
МПа-1;
-
мощность эквивалентного слоя, м:
, где
- коэффициент эквивалентного слоя, зависящий от
коэффициента
, формы подошвы и жесткости фундамента.
Величина
среднего коэффициента относительной сжимаемости находим в пределах сжимаемой
толщи
из выражения :
,
где
n - число слоев грунта в пределах сжимаемой толщи Н;
-
мощность -го слоя грунта;
-
коэффициент относительной сжимаемости грунта -го слоя,
МПа-1;
-
расстояние от нижней точки эквивалентной эпюры до середины -го слоя, м.
Размер
подошвы фундамента 39,4x18,213 м; давление по подошве фундамента .
- для 2
слоя;
- для 3
слоя.
Дополнительное
давление:
.
При
и
:
.
.
Сжимаемая
толща
, как изображено на рис
.
Рисунок
3.5
По
эпюре находим значения:
,
,
,
.
.
Находим
осадку фундамента:
.3.6
Расчет затухания осадок во времени
Задаемся
степенью консолидации U , где
, где
Sп - полная
величина осадки, полученная по методу эквивалентного слоя Н.А. Цытовича,
St - осадка
фундамента за любой промежуток времени.
Для
каждого значения N и соответствующего U определяем
время t по формуле:
,
где
Н - высота треугольной эпюры,
-
коэффициент консолидации по формуле :
,
где
Кф - средний коэффициент фильтрации для всей сжимаемой толщи по формуле :
,
- средний
относительный коэффициент сжимаемости грунтов в пределах всей толщи, КПа-1;
-
удельный вес воды, кН/м3.
Размерность
принимаем в см2/год.
.
Учитывая,
что водопроницаемость грунтов с глубиной уменьшается, расчет ведем по схеме с
направлением фильтрации вверх.
Высота
треугольной эпюры Н =48,08 м.
Полная
величина осадки Sп=108 мм.
Средний
относительный коэффициент сжимаемости грунтов в пределах всей толщи:
.
Средний
коэффициент фильтрации для всей сжимаемой толщи:
Коэффициент
консолидации:
.
.
Таблица 3.3
|
U
|
N
|
 Sп
|
|
|
0
|
0
|
0
|
0
|
|
0,2
|
0,02
|
0,06
|
21,6
|
|
0,4
|
0,13
|
0,40
|
43,2
|
|
0,6
|
0,42
|
1,30
|
64,8
|
|
0,8
|
1,08
|
3,34
|
86,4
|
|
0,98
|
3,49
|
10,78
|
105,8
|
Таким
образом, окончательно осадка прекратиться примерно через 11 лет.
Характеристики бетона и арматуры
БЕТОН
Класс бетона: B30
Начальный модуль упругости, мПа: Eb = 33100мПа
Расчетное сопротивление осевому сжатию, мПа: Rb = 1,73 мПа
Расчетное сопротивление осевому растяжению, мПа: Rbt = 1,22 мПа
АРМАТУРА
Класс арматуры: A3
Модуль упругости, мПа: Es = 200000 мПа
Расчетное сопротивление растяжению продольной арматуры, мПа: Rs = 365мПа
Расчетное сопротивление растяжению поперечной арматуры, мПа: Rsw= 300мПа
Расчетное сопротивление сжатию, мПа: Rsc= 365 мПа
КРАТКОЕ
ОПИСАНИЕ МОДУЛЕЙ АРМИРОВАНИЯ
Модуль
<Оболочка> предназначен для подбора арматуры тонкостенных железобетонных
элементов, в которых действуют изгибающие и крутящие моменты, осевые и
перерезывающие силы (элементы оболочки). Подбор продольной арматуры осуществлен
исходя из условий прочности и трещиностойкости по направлениям X и Y на один
погонный метр.
В
таблице результатов в первую строку заносятся результаты подбора арматуры по
условиям трещиностойкости, а во вторую - по условиям прочности. Если подбор
арматуры по условиям трещиностойкости не был заказан,в таблицу результатов
выводится только вторая строка.
Результаты
подбора продольной арматуры:- площадь нижней арматуры по направлению X
(см2/м);- площадь верхней арматуры по направлению X (см2/м);- площадь нижней
арматуры по направлению Y (см2/м);- площадь верхней арматуры по направлению Y
(см2/м);
Подбор
поперечной арматуры осуществляется исход из величины перерезывающей силы по
направлениям X и Y на один погонный метр. Результаты подбора поперечной
арматуры -площадь арматуры по направлениям X и Y при шагах 15,20,30 см.
Для
подобранной арматуры по условиям трещиностойкости определяется ширина
продолжительного и кратковременного раскрытия трещин. Ширина раскрытия трещин
определяется по направлениям X и Y, и в таблицу заносится большее значение.
ЭЛЕМЕНТ
- номер элемента в расчетной схеме;
СЕЧЕНИЕ
- номер армируемого сечения стержневого элемента;
В
этой же графе буквой 'C' обозначается симметричное армирование, а буквой 'Н'
обозначается несимметричное армирование.
Знаком
'*' отмечена арматура обусловленная кручением.
ПРОДОЛЬНАЯ
АРМАТУРА - площади подобранной продольной арматуры и процент армирования.
Для
стержней (см2):- площадь угловой нижней продольной арматуры (в левом нижнем
угле сечения);- площадь угловой нижней продольной арматуры (в правом нижнем
угле сечения);- площадь угловой верхней продольной арматуры (в левом верхнем
угле сечения);- площадь угловой верхней продольной арматуры (в правом верхнем
угле сечения);
ПОПЕРЕЧНАЯ
АРМАТУРА - площади поперечной арматуры при шагах 15,20,30см Для стержней
(см2):- вертикальная поперечная арматура;- горизонтальная поперечная арматура;
Для
пластин (см2/пм):- поперечная арматура по направлению X;- поперечная арматура
по направлению Y;
ШИРИНА
РАСКРЫТИЯ ТРЕЩИН - ширина кратковременного и длительного раскрытия трещин (мм).
Результаты
подбора арматуры заносятся в две строки (для стержей может быть три):
СТРОКА
1 - полная арматура, подобранная по I и II группам предельных состояний
СТРОКА
2 - арматура, подобранная по I группе предельных состояний
СТРОКА
3 - арматура обусловленная кручением (для стержей и отмечена знаком '*' )
4. Технологическая часть
.1 Разработка технологической карты на устройство монолитных стен и
монолитного перекрытия
.1.1 Исходные данные
Исходными данными для проектирования в дипломном проекте являются:
• архитектурно-планировочные чертежи
• технико-экономические характеристики объекта строительства
• ведомость объемов работ
• нормы времени и расценки на работы по возведению зданий различного
назначения.
.1.2 Выбор способов производства основных строительно-монтажных работ
Способ производства ведущих процессов и механизации выбирают исходя из
объемно-планировочных и конструктивных особенностей объекта, с учетом специфики
технологического оборудования.
Рациональным считается такой способ ведения работ при котором
обеспечивается требуемое качество производства при наименьшем значении
принятого для сравнения критерия времени и затрат, а также соблюдения техники
безопасности. Для того, чтобы соблюсти требуемое качество работ при меньших
потерях времени и минимальных затратах, в проекте организации работ
используется поточный метод строительства. Это такой метод организации работ,
который обеспечивает планомерный, ритмичный выпуск готовой продукции на основе
непрерывной и равномерной работы трудовых бригад неизменного состава,
обеспечиваемых своевременной и комплексной поставкой все необходимых
материально-трудовых ресурсов.
Использование поточного метода является естественной организационной
формой выполнения строительно-монтажных работ силами постоянно действующих
стабильных по составу и численности работающих строительных организаций. Все
ресурсы организации должны использоваться постоянно и непрерывно. Это условие
должно обеспечиваться как для каждого отдельного единичного трудового ресурса -
бригады или звена и всех, связанных с ним в процессе работы средств (механизмов
и оборудования), так и для всей организации в целом.
Состав и численность бригад на достаточно длительный период времени
должны оставаться в среднем постоянной даже при сооружении разнородных
объектов. Это условие обеспечивает устойчивое повышение производительности
труда. Задачей проектирования потока является определение таких параметров,
которые с учетом рациональности технологии и организации работ, обеспечивали бы
общую продолжительность строительства в рамках нормативной и непрерывную
загрузку ресурсов.
Рациональному ведению строительства способствует разделение фронта работ
на захватки.
В данном проекте объект состоит из одной захватки. Работы ведутся с
соблюдением ритма, причем для ускорения процесса строительства многие работы
совмещены по принципу профессионального состава исполнителей. Выполнение
монтажных работ ведутся в 2 смены.
4.1.3 Область
применения технологической карты.
Технологическая карта составлена на возведение типового этажа.
В настоящем здании несущими элементами являются монолитные стены и колонны,
а самонесущими ограждающие конструкции кирпичных стен 250 мм. Процесс
возведения типового этажа включает в себя следующие элементы:
1. Вертикальные конструкции:
1.4.1. Установка опалубки
1.4.2. Армирование
.4.3. Бетонирование
.4.4. Выдержка
.4.5. Распалубливание
2. Горизонтальные конструкции:
2.4.1. Установка опалубки
2.4.2. Армирование
.4.3. Бетонирование
.4.4. Выдержка
.4.5. Распалубливание
.2 Технология
и организация выполнения работ
.2.1 Устройство стен
Начинают с установки опалубки с одной стороны и укрепляют её с помощью
подпорных раскосов. Краном подаются каркасы, которые вяжутся с выпусками
арматуры нижестоящей стены. После обеспечения защитного слоя устанавливают
второй щит опалубки и укрепляют опорными раскосами. Бетонирование стен осуществляется
автобетононасосом и одновременно с этим идет вибрирование с помощью вибратора.
В зависимости от химических добавок бетон выдерживают в течении 48 часов , по
истечению которых снимают опалубку.
Основные мероприятия по выполнению работ при возведении монолитных
конструкций:
- возведение монолитных конструкций осуществляется в опалубке
унифицированной системы "DOKA"
- этаж - одна захватка, в начале бетонируются стены, а затем уже
перекрытия;
до начала бетонирования стен на захватке устанавливается вся
арматура и закладные детали, укладка арматуры оформляется актом на скрытые
работы;
Перед монтажом опалубки на захватке необходимо смазать формующие
поверхности стандартной смазкой;
- комплект опалубки состоит из блоков наружных и внутренних
панелей, торцевых и угловых щитов, крепежных и дополнительных деталей;
- для восприятия давления бетона между смежными опалубками
устанавливаются стяжки;
извлечение стяжек из бетона осуществляется через одни сутки
после бетонирования стен;
4.2.2
Устройство плит перекрытия
Возведение перекрытия начинают с установки стоек для дальнейшего
временного опирания на них перекрытий, шагом не более 1,0м. Укладка бетонной
смеси в перекрытие, толщина которого равна 18 см, осуществляется с помощью
бетононасоса с уплотнением.
Выдержка бетона - 48 часа. Распалубка идет поэтапно.
Монтажно-укладочные процессы:
- установка опалубки
- укладка и сборка арматурных элементов
подача бетонной смеси
распределение бетонной смеси
уплотнение бетонной смеси
уход за бетоном во время выдерживания
распалубка
контроль качества и устранение дефектов
Транспортирование бетонной смеси осуществляется автотранспортом с
соблюдением предельного времени транспортирования:
при
t=20-30
С - 60 минут
при
t=10-20 С - 90 минут
при
t=5-10 С - 120 минут
При
укладке бетонной смеси не допускается падение смеси с высоты более 3 м. Рабочие
швы устраиваются в сечении с минимальными изгибающими моментами. Вибрация
бетона осуществляется до появления цементного молока. Минимальная распалубочная
прочность - прочность, при которой снятие опалубки не допускает структурного
нарушения поверхностного слоя бетона.
Монтаж
опалубки перекрытий осуществляется в следующей последовательности:
- опалубка устанавливается на захватке;
- при помощи винтовых домкратов производится выверка проектных
отметок опалубки;
элементы продольного уплотнения устанавливаются в рабочее
положение вплотную к поперечным стенам;
после армирования перекрытия устанавливаются необходимые
вкладыши;
снятие опалубки перекрытий производится после набора прочности
бетоном не менее 75 % от проектной прочности. Время набора прочности
контролируется лабораторией;
для обеспечения заполнения подоконного пространства при
бетонировании стен необходимо применять только высокоподвижные смеси
Конструктивный уровень прочности
|
Прочность, %
|
Время, сутки
|
Температура, С
|
|
40
|
2
|
15-20
|
|
70
|
3-4
|
30-40
|
|
100
|
7-8
|
50
|
Конструктивный
уровень прочности для стен 50%, для перекрытий 75%.4.2.3 Предложения по
организации ускоренного твердения бетона
Т.к. в зимних условиях бетонирования набор заданной прочности бетона в
установленные сроки невозможен, необходимо создать условия для ускоренного
твердения бетона. В данном проекте предусматривается после распалубливания
горизонтальных конструкций переопирание стоек, что позволяет уменьшить
распалубочную прочность до 60 % R28 .
Чтобы бетон за 48 часов достиг распалубочной прочности, необходимо бетон
нагреть до температуры t = +40-45 °C и поддерживать её в течение всего времени набора прочности бетона.
Применение метода термоса, физическая сущность которого состоит в том, что
находясь в утепленной опалубке бетон набирает заданную прочность за счет
начального теплосодержания и экзотермического тепловыделения цемента за время
остывания до 0 °C,
дает возможность укладывать бетон с начальной температурой +15 °C. Этот метод наиболее эффективен с
применением химических противоморозных добавок. Наиболее целесообразно
использовать такие добавки как: NaNO3 (в количестве 2% от массы цемента),
лигнопан Б-4 (3-4%), CaCl2, поташ K2CO3, в результате которых заметно
повышается прочность за счет понижения температуры замерзания примерно до 3 °C. Это позволяет уменьшить температуру
прогрева бетона до +25 °C. Но основной обогрев бетона осуществляется с помощью греющих проводов,
уложенных в тело бетона. Т.к. в районе строительства (г. Рязань) средняя
температура наружного воздуха в зимний период времени не превышает -10,2 °C, то достаточно уложить провода в
один слой. При этом методе обогрева используется тепло, выделяющееся в
свежеуложенном бетоне при пропуске через него переменного электрического тока.
Необходимо производить контроль качества (проверять поддерживаемую
температуру). Прочность контролируется с помощью кубиковых образцов,
выдерживаемых в условиях адекватных конструкции. Необходимо производить выверку
устанавливаемых конструкций.
4.3 Требования к качеству СМР
.3.1
Опалубочные работы
Рациональный тип опалубки выбирают на основе экономического анализа с
учетом ее оборачиваемости и первоначальных капитальных вложений, в данном
варианте используется опалубка фирмы DOKA: горизонтальная опалубка - DOKAFLEX,
вертикальная - FRAMECO. Поступающая на стройку опалубка должна быть маркирована
согласно маркировочному чертежу.
Обычно опалубку подают и устанавливают с помощью кранового оборудования,
предназначенного для возведения данного сооружения. С помощью ручного труда
устанавливают опалубку из мелких щитов. Последовательность установки элементов
опалубки зависит от ее конструкции, при этом должна быть обеспечена
устойчивость отдельных ее элементов в процессе установки.
Место установки опалубки должно быть очищено от мусора, а зимой от снега
и наледи. При установке опалубки особое внимание обращают на вертикальность и
горизонтальность элементов, жесткость и неизменяемость всех конструкций в
целом, и правильность соединений элементов опалубки в соответствии с рабочими
чертежами. Допускаемые отклонения при установке опалубки нормируются. Так
отклонения от проектных размеров расстояний между опорами изгибаемых элементов
опалубки и расстояний между расшивинами раскрепляющими стойки лесов, на каждый
метр длины не должны превышать 25 мм и быть не более 75 мм на весь пролет.
Отклонения от вертикали плоскостей опалубки и линий их пересечений не более 10
мм для стен. Правильность установки опалубки контролируется инструментально как
по окончании сборки опалубки, так и во время ее перемещения.
4.3.2
Армирование
Монтаж арматуры ведут с использованием механизмов и приспособлений,
применяемых для других видов работ (опалубочных, бетонных и т.д.) и
предусмотренных проектом производства работ. Ручная укладка допускается только
при массе арматурных элементов не более 20 кг.
Штучную арматуру изготавливают различных конфигураций, в зависимости от
характера ее работы в конструкции.
Соединяют арматурные элементы в единую конструкцию с помощью вязки,
нахлесткой, и сваркой.
При армировании конструкции сварными сетками применяют соединение
нахлесткой без сварки, но в этом случае длину нахлестки увеличивают на 5
диаметров. Стыки стержней в нерабочем направлении (поперечные монтажные
стержни) выполняют с перепуском, равным 100 мм при диаметре арматуры более 4
мм.
При монтаже арматуры необходимо стержни устанавливать в проектное
положение, а также укладывать защитный слой бетона заданной толщины. Для этого
в конструкциях арматурных элементов предусматривают специальные упоры или
удлиненные поперечные стержни. Обеспечить проектные размеры защитного слоя
бетона можно с помощью бетонных и пластмассовых фиксаторов, которые привязывают
или одевают на арматурные стержни. Смонтированную арматуру принимают с
оформлением акта, оценивая при этом качество выполненных работ. Кроме проверки
ее проектных размеров по чертежу проверяют наличие и месторасположение
фиксаторов и прочность сборки армоконструкции, которая должна обеспечить
неизменяемость формы при бетонировании.
.3.3
Бетонирование и вибрирование
Стены бетонируются без перерыва по этажу с помощью стационарного
бетононасоса который находится рядом с проектируемым зданием. Перед началом
бетонных работ внутреннюю поверхность бетоновода смазывают известковым молоком.
Для этого в звено бетоновода устанавливают два пыжа и вливают в пространство
между ними порцию раствора в следствии чего продвигаясь между пыжами, раствор
образует на внутренней поверхности плену смазки. Это требуется для лучшей
подвижности бетонной смеси.
Бетонную смесь в стенах уплотняют внутренними вибраторами. Возобновлять
бетонирование следующего яруса допускается после устройства рабочего шва. При
бетонировании стен сверху, нижнюю часть опалубки вначале заполняют на высоту
10-20 см цементным раствором состава 1:2 для предотвращения образования в этой
части конструкции раковистого бетона со скоплениями крупного заполнителя.
4.3.4
Распалубливание
Распалубливание конструкций ведут в определенной последовательности:
- удаление стоек опалубки перекрытия, находящегося непосредственно
под бетонируемым перекрытием, не допускается;
- стойки опалубки следующего нижележащего перекрытия могут быть
удалены лишь частично
стойки опалубки остальных нижележащих перекрытий могут быть
удалены полностью, если бетон этих перекрытий достиг проектной прочности.
.4 Подбор монтажных кранов
Для производства работ по возведению надземной и подземной частей используем
башенный кран. Выбор типа конкретной марки крана делаем исходя из необходимой
грузоподъемности крана, вылета крюка, высоты подъема и глубины опускания крюка
крана.

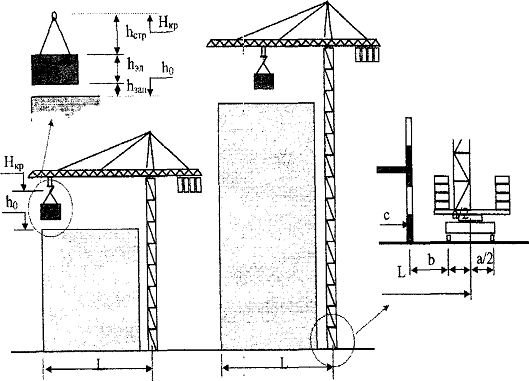

Максимальная высота подъема крюка башенного крана определяется по
формуле:
Нкр = hо + hзап + hэл + hстр, где
Нкр - расстояние от уровня верха головки рельса кранового пути до
геометрического центра звена крюка, м;
hо -
уровень верхнего монтажного горизонта, м;
hзап -
запас высоты при подъеме груза над самым высоким препятствием, принимается
равным 0,5 м;
hэл -
наибольшая из высот поднимаемых грузов, опалубочной панели или блока,
арматурного каркаса, сборного монтажного элемента, м;
hстр -
расчетная высота стропа, м.
Нкр
= hо + hзап + hэл + hстр = 52,2 + 0,5 + 2,95 + 5,5
60м.
Вылет
стрелы крана L, м, определяется по формуле
L = а/2 + b +
с, где
а
- ширина подкранового пути, м;- расстояние от ближнего к зданию подкранового
рельса до ближайшей выступающей части здания, м;
с
- ширина здания плюс половина длины опалубочной конструкции +2 м.
L = а/2 + b + с
= 7,2/2 + 3 + 32,9 = 39,5 м.
Требуемая
грузоподъемность крана равна сумме массы поднимаемого груза и массы
грузозахватного устройства:
Pкр = qгр +
q, где
qгр - масса поднимаемого
груза (панели или блока опалубки, арматурного каркаса, сборного монтажного
элемента), т;
q - масса
такелажного приспособления, т.
Pкр = qгр +
q = 5 + 0,14 = 5,14 т.
Т.о.
принимаем кран КБ-504
Калькуляция
трудовых затрат
|
№ п/п
|
Нормативный документ
|
Наименование процессов
|
Ед. изм.
|
Объем работ
|
Норма времени, чел.-ч
|
Трудоемкость., чел.-ч
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
Установка арматуры и монтаж
опалубки стен
|
|
1
|
Е4-1-46, 10в
|
Установка и вязка каркасов
|
т
|
18,3
|
20
|
366
|
|
2
|
Е4-1-34, табл.6-3а
|
Установка опалубки стен
|
м2728,50,25682,1
|
|
|
|
|
|
|
|
|
ИТОГО:
|
1048,1
|
|
|
Обслуживание монтажного
крана, 20%
|
|
|
|
209,6
|
|
|
|
|
|
ВСЕГО:
|
1257,7
|
|
Бетонирование стен
|
|
3
|
Е4-1-49, 3-1в
|
Бетонирование стен
|
м 1431,8257,4
|
|
|
|
|
Установка арматуры и монтаж
опалубки перекрытия
|
|
4
|
Е4-1-46, 10в
|
Установка и вязка каркасов
|
т
|
33,63
|
20
|
672,6
|
Е4-1-34, табл.6-3а
|
Установка опалубки
перекрытия
|
м6502,30,251625,6
|
|
|
|
|
|
|
|
|
ИТОГО:
|
2298,2
|
|
|
Обслуживание монтажного
крана, 20%
|
|
|
|
459,6
|
|
|
|
|
|
ВСЕГО:
|
2757,8
|
|
Бетонирование перекрытия
|
|
Е4-1-49, 3-1в
|
Бетонирование перекрытия
|
м8611,6257,4
|
|
|
|
.6 Технико-экономические показатели
-
расход монолитного железобетона - 1004м
трудоемкость
работ - 34,96 чел-см
продолжительность
работ - 51см
выработка
на одного рабочего в смену- 62,75 м
|
№ п.п
|
Наименование процессов,
подлежащих контролю
|
Предмет контроля
|
Способ контроля, инструмент
|
Время проведения контроля
|
Ответственный за контроль
|
Норма контроля
|
|
1
|
Приемка и сортировка
опалубки
|
Наличие комплекта элементов
опалубки, маркировки элементов
|
Визуально
|
В процессе работ
|
Производитель работ
|
|
|
2
|
Монтаж опалубки
|
Смещение осей опалубки от
проектного положения
|
Линейка измерительная
|
В процессе работ
|
Мастер
|
Допуск отклонения - не
более 8мм
|
|
|
Отклонение плоскости
опалубки на всю высоту
|
Отвес, линейка
измерительная
|
В процессе работ
|
Мастер
|
Допуск отклонения - не
более 20мм
|
|
3
|
Приемка арматуры
|
Соответствие стержней
(марка, класс, длина) рабочей документации
|
Визуально
|
До начала монтажа
|
Производитель работ
|
|
|
4
|
Монтаж арматуры
|
Отклонение от проект
толщины защитного слоя
|
Линейка измерительная
|
В процессе работ
|
Мастер
|
Допуск отклонения: при Æ более 15мм = 10 мм при Æ менее 15мм = 3 мм
|
|
|
Смещение арматурных
стержней при установке в опалубку
|
Линейка измерительная
|
В процессе работ
|
Мастер
|
Не должен превышать 1/5 Æ наибольшего стержня
|
|
|
Отклонение от проектных
размеров вертикальных каркасов и стержней
|
Геодезические инструменты
|
В процессе работ
|
Мастер
|
5мм
|
|
5
|
Укладка бетонной смеси
|
Толщина слоев бетона
|
Визуально
|
В процессе работ
|
Мастер
|
Не более 1.25 рабочей части
вибратора
|
|
|
Уплотнение бетонной смеси
|
Визуально
|
В процессе работ
|
Мастер
|
Шаг перестановки вибратора
- не более 1.5 радиуса действия; глубина погружения - чуть больше уложенного
слоя бетона
|
|
|
Уход за бетоном
|
Визуально
|
В процессе работ
|
Мастер
|
Предохранение от солнца,
ветра, нормальный температурно-влажностный режим
|
|
|
|
|
|
|
|
|
|
Подвижность бетонной смеси
|
Конус
|
До бетонирования
|
Строительная лаборатория
|
Подвижность бетонной смеси
- 1-3см осадки конуса
|
|
6
|
Распалубка конструкций
|
Проверка соблюдения сроков
распалубки, отсутствие повреждения бетона при распалубке
|
Визуально
|
После набора бетоном
требуемой прочности
|
Производитель работ,
строительная лаборатория
|
|
|
7
|
Устройство наружных стен
|
Неровности на поверхности
кладки
|
Строительная рейка
|
В процессе работ
|
Мастер
|
На каждые 2 м кладки ± 10
мм
|
|
|
Смещение вертикальных осей
стен от разбивочных осей
|
Геодезические инструменты
|
В процессе работ
|
Мастер
|
± 10мм
|
|
|
Предельные отклонения
толщины стен
|
Линейка измерительная
|
В процессе работ
|
Мастер
|
± 15мм
|
|
|
Предельные отклонения
отметок опорных поверхностей
|
Геодезические инструменты
|
В процессе работ
|
Мастер
|
± 10мм
|
|
|
Предельные отклонения
ширины простенков
|
Линейка измерительная
|
В процессе работ
|
Мастер
|
± 15мм
|
|
|
Предельные отклонения рядов
кладки от горизонтали
|
Геодезические инструменты
|
В процессе работ
|
Мастер
|
± 10мм на 10 м длины кладки
|
5 Организация
производства
.1 Исходные данные
Строящийся объект - шестнадцатиэтажный жилой дом с нежилыми помещениями в
цокольном этаже. Здание оборудовано центральным отоплением, горячим и холодным
водоснабжением, канализацией, электрифицировано, телефонизировано и
радиофицировано. Место строительства - г. Рязань. Строительство осуществляется
в условиях городской застройки.
Площадка строительства ограничена с северо-востока жилыми девяти и
шестнадцатиэтажными зданиями. Поверхность площадки строительства относительно
ровная. Климатическая зона строительства согласно СНиП 23-01-99 - IIв. Средняя температура воздуха
наиболее холодной пятидневки обеспеченностью 0,95 - минус 27 0С .
Участок строительства находится в непосредственной близости от проезжей
части. Доставка материалов и полуфабрикатов осуществляется централизованно с
заводов ЖБИ-5, ЖБИ-2, ОАО «Рязанский кирпичный завод».
По СНиП 1.04.03-85* продолжительность строительства здания - 22 месяца
вместе с подготовительным периодом:
подготовительный период - 1 месяц;
подземная часть - 1 месяц;
надземная часть - 11 месяцев;
отделка - 10 месяцев.
Начало строительства - март 2012 г.
5.2 Разработка
календарного плана строительства здания
.2.1 Определение объемов выполняемых работ
На основании чертежей дипломного проекта и технологических карт на
устройство монолитных стен и монолитного перекрытия определяем объемы,
трудоемкость и машиноемкость выполняемых работ. Результаты объемов работ
определены в таблице 5.2.1. Нормативные данные по графам 5 и 7 принимаются по
справочным данным методических указаний. Основой для построения календарного
плана является:
включение всех работ в состав календарного плана;
привлечение специализированных формирований к выполнению работ, требующих
использования специалистов;
технологическая последовательность ведения работ на объектах
строительства;
рациональное совмещение работ в процессе возведения сооружения, что позволяет
во многом сократить сроки строительства.
Продолжительность работ устанавливается в зависимости от количества
рабочих и сменности. Количественный и квалифицированный состав звена или
бригады устанавливается на основании рекомендации ЕНиР.
Таблица 5.2.1 Ведомость объемов, трудоемкости и машиноемкости выполняемых
работ
|
№№ п/п
|
Наименование работ
|
Объем работ
|
Затраты труда, чел.-дн.
|
Машиноемкость, маш.-см.
|
|
|
Ед. Изм.
|
Кол-во
|
На ед. изм
|
Всего
|
На ед. изм
|
Всего
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
1
|
Подготовительный период
|
тыс. руб
|
1427,79
|
0,33
|
440
|
0,026
|
38,0
|
|
Земляные работы
|
|
2
|
Разработка грунта с
погрузкой на автомобили самосвалы экскаваторами с ковшом вместимостью 0,4м3
|
1000м3
|
3,693
|
20,76
|
147,72
|
20,76
|
147,72
|
|
3
|
Разработка грунта вручную в
траншеях глубиной до 2 м без креплений с откосами
|
100м3
|
2,78
|
184,8
|
514
|
-
|
-
|
|
4
|
Уплотнение грунта
пневматическими трамбовками группа грунта 1,2
|
100м3
|
3,41
|
|
43
|
13,64
|
10
|
|
Фундаментная плита
|
|
5
|
Устройство основания под
фундаменты песчаного
|
м3
|
767
|
0,9
|
690
|
0,21
|
161
|
|
6
|
Устройство бетонной
подготовки
|
100м3
|
1,162
|
163,03
|
189
|
10,38
|
12
|
|
7
|
Установка арматуры под
колонны
|
т
|
1,63
|
128,62
|
209
|
-
|
-
|
|
8
|
Установка арматуры выпусков
под простенки
|
т
|
15,9
|
128,62
|
2040
|
-
|
-
|
|
9
|
Установка арматуры выпусков
под стены
|
т
|
11,15
|
128,62
|
1434
|
-
|
-
|
|
10
|
Гидроизоляция боковая
обмазочная битумная в 2 слоя по выровненной поверхности
|
100м2
|
1,3
|
21,2
|
28
|
-
|
-
|
|
11
|
Гидроизоляция стен,
фундаментов горизонтальная цементная с жидким стеклом
|
100м2
|
0,736
|
38,2
|
28
|
|
|
|
Каркас
|
|
12
|
Устройство колонн в
крупнощитовой опалубке
|
10м2
|
11,48
|
3,3
|
38
|
3,4
|
39
|
|
13
|
Установка отдельных
стержней в колоннах диаметром свыше 8мм
|
т
|
6,42
|
24,6
|
154
|
0,47
|
3
|
|
14
|
Монтаж и демонтаж
крупнощитовой опалубки колонн
|
10м2
|
11,475
|
16,94
|
194
|
3,6
|
41
|
|
Стены
|
|
15
|
Бетонирование стен с
помощью автобетононасоса в крупнощитовой опалубке
|
10м2
|
529,36
|
1,6
|
846,9
|
1,7
|
899,9
|
|
16
|
Установка арматурных
стержней
|
т
|
201,3
|
24,6
|
4951
|
-
|
-
|
|
17
|
Монтаж и демонтаж
крупнощитовой опалубки стен
|
10м2
|
545,7
|
16,9
|
9246
|
3,6
|
1971
|
|
18
|
Кладка стен из
легкобетонных камней с облицовкой в ½ кирпича
|
м3
|
875,66
|
5,7
|
4991
|
0,52
|
455
|
|
Монолитная плита перекрытия
|
|
19
|
Бетонирование перекрытия с
помощью автобетононасоса в крупнощитовой опалубке
|
10м2
|
1300
|
2,5
|
3250
|
3,171
|
4122,3
|
|
20
|
Установка арматурных
стержней
|
Т
|
528,1
|
28,9
|
15262,1
|
-
|
-
|
|
21
|
Монтаж и демонтаж
крупнощитовой опалубки сперекрытия
|
10м2
|
1300
|
6,63
|
8622
|
1.5
|
1950
|
|
Окна и двери
|
|
22
|
Установка оконных блоков
|
м2
|
1327,5
|
0,67
|
889,43
|
-
|
-
|
|
23
|
Установка дверных блоков
|
м2
|
1622,2
|
0,5
|
811,1
|
-
|
-
|
Установка балконных дверей
|
м2
|
414,0
|
0,17
|
70,38
|
-
|
-
|
|
Штукатурка, утепление
|
|
|
|
|
|
|
|
25
|
Утепление стен
|
м2
|
4115,0
|
0,05
|
205,75
|
-
|
-
|
|
26
|
Сухая штукатурка стен и
потолков
|
м2
|
10981,0
|
0,043
|
472,2
|
-
|
-
|
|
Отделочные работы
|
|
|
|
|
|
|
|
27
|
Масляная окраска столярных
изделий
|
м2
|
7911,0
|
0,008
|
63,29
|
-
|
-
|
|
28
|
Облицовка стен плиткой
|
м2
|
2592,0
|
0,009
|
184,59
|
-
|
-
|
|
Полы
|
|
|
|
|
|
|
|
30
|
Керамическое покрытие пола
|
м2
|
1010,0
|
0,48
|
484,8
|
-
|
-
|
|
25
|
Полы из шпунтованных досок
|
м2
|
3941,66
|
0,063
|
248,3
|
-
|
-
|
|
Разные работы
|
|
|
|
|
|
|
|
26
|
Асфальтовая отмостка
|
м2
|
232,0
|
0,022
|
5,1
|
-
|
-
|
|
27
|
Облицовка цоколя
|
м2
|
154,2
|
0,21
|
32,38
|
-
|
-
|
|
Внутренние
санитарно-технические работы
|
|
|
|
|
|
|
|
28
|
Водоснабжение
|
10 м3 стр. объема
|
56830,0
|
0,17
|
966,12
|
-
|
-
|
|
29
|
Теплоснабжение
|
10 м3 стр. объема
|
56830,0
|
0,19
|
1079,78
|
-
|
-
|
|
30
|
Канализация
|
10 м3 стр. объема
|
56830,0
|
0,12
|
681,97
|
-
|
-
|
|
31
|
Газоснабжение
|
10 м3 стр. объема
|
56830,0
|
0,05
|
284,15
|
-
|
-
|
|
32
|
Энергоснабжение
|
10 м3 стр. объема
|
56830,0
|
0,13
|
738,80
|
-
|
-
|
|
33
|
Монтаж лифтов
|
этаж
|
16
|
16,25
|
260
|
-
|
-
|
|
40
|
Благоустройство
|
м2
|
2401,2
|
0,25
|
600,3
|
-
|
-
|
|
41
|
Демонтаж временных зданий и
сооружений
|
тыс. руб
|
474,78
|
0,33
|
156,68
|
-
|
-
|
|
Итого:
|
|
|
|
25439,53
|
|
553,76
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.2.2 Принципы проектирования календарного плана
В объемы работ, выполняемых в подготовительный период строительства
здания, включены работы по подготовке территории, а также работы по возведению
временных зданий и сооружений (1,2% по объектной смете). В дальнейшем при
распределении стоимости работ подготовительного периода по времени
строительства 75% планируемой суммы используются непосредственно на выполнение
работ подготовительного периода. Остальные 25 % указанных средств
зарезервированы на разборку (демонтаж) временных зданий и сооружений во время
сдаточного периода.
При построении календарного плана выполнения работ учтено следующее:
работы основного периода (возведение здания) начинаются только после
окончания работ подготовительного периода;
работы по разборке (демонтажу) временных зданий планируются в завершающий
период строительства (после окончания работ по возведению здания;
выполнение работ по благоустройству запланировано в теплое время года,
соблюдая последовательность работ сетевого графика;
Расчетное количество рабочих распределяется по объекту (видам работ) и по
времени (помесячно) с указанием принятых значений над чертой графика.
На основе полученных значений количества рабочих построен график движения
рабочих.
Рассчитывается коэффициент равномерности движения рабочих по формуле:
где:
- максимальное количество рабочих в квартал по графику
движения рабочих;
- среднее количество рабочих на строительстве,
рассчитывается по формуле :
чел.
5.2.2)
где:
Qmp =25439,53 чел.-см. - суммарная трудоемкость работ
(гр.6 таблица 5.2.1);
Тп
- продолжительность работ по строительству комплекса полученная по итогам
календарного плана.
5.3
Разработка сетевого графика
В данном дипломном проекте разработан сетевой график на строительство
двенадцатиэтажного жилого здания с нежилыми помещениями в цокольном этаже.
Сетевой график - динамичная производственная модель возведения объекта,
отражающая технологическую зависимость и последовательность выполнения
строительно-монтажных работ и увязывающая их совершение во времени. Сетевой
график исключает недостатки календарного плана, который отображает только
положение на объекте, сложившееся в какой-то определенный момент, и не может
отобразить сложность моделируемого в нем процесса.
Основными элементами сетевого графика являются: работа, событие,
ожидание, зависимость, путь и критический путь.
Работа - производственный процесс, требующий затрат труда, времени,
материально-технических ресурсов и приводящий к достижению определенных
результатов.
Событие - это факт окончания одной или нескольких работ, необходимый и
достаточный для начала следующих работ.
Ожидание - это процесс, не требующий затрат ресурсов, но требующий затрат
времени.
Зависимость - вводится для отражения технологической и организационной
взаимосвязи работ и не требует ни времени, ни ресурсов.
Путь - непрерывная последовательность работ в сетевом графике. Между
исходными и завершающими событиями может быть несколько путей.
Взаимозависимости между работами:
Критический путь - это полный путь, имеющий наибольшую продолжительность
из всех путей. В нашем случае он параллелен монтажу конструкций подземной части
и работам по оштукатуриванию и утеплению.
Резерв времени - максимальное количество времени, на которое можно
перенести начало работы или увеличить её продолжительность без изменения
раннего начала последующих работ. Полученные резервы времени на отдельные
работы указаны в сетевом графике.
Продолжительность строительства шестнадцатиэтажного монолитного жилого
дома, согласно построенному сетевому графику, составляет 456 дней.
.4 Разработка стройгенплана
.4.1 Основные положения
Основой разработки стройгенплана является целесообразная рациональность
расположения элементов строительного хозяйства, при котором обеспечивается:
минимальная протяженность временных сетей коммуникаций;
минимальность объема строительства временных сооружений;
максимально возможное использование в период строительства имеющихся на
строительной площадке и сносимых зданий в качестве временных сооружений;
обеспечение соблюдения требований техники безопасности, противопожарных
норм при размещение временных сооружений;
удобство эксплуатации временных сооружений;
минимальное количество необходимых перегрузок и перемещений строительных
грузов;
рациональная взаимоувязка пассажиро- и грузопотоков;
максимальное использование инвентарных и передвижных временных зданий и
сооружений.
.4.2 Продольная и поперечная привязки башенного крана
Для монтажа жилых зданий принят башенный кран КБ-504 с техническими
характеристиками:
максимальный вылет стрелы - 30 м;
радиус поворотной платформы крана - 4,1 м;
база крана - 6 м;
ширина колеи - 6м;
максимальная грузоподъемность - 8 т.
Подъемники в данном случае не применяем, так как данную работу по подъему
грузов может выполнять и башенный кран КБ-504.
Определяем длину подкранового пути согласно следующим ниже условиям :
где LKp - расстояние между крайними
стоянками крана, определяемое по схеме, м;
Нкр = 6м - база крана;
Lт -
величина тормозного пути крана, принимаемая не менее 1,5м;
Lтуп.
- расстояние от конца рельса до тупиков, равное 0,5м;
,25м - длина одного полузвена подкрановых путей, м;
n -
количество полузвеньев.
Принимаем длину подкранового пути 31,25 м.
Для поперечной привязки требуется определить минимальное расстояние от
оси подкрановых путей до наружной грани здания.
Воспользуемся формулой
В = 4,1+ 0,9=5,0 м
где Rnов - радиус поворотной платформы, м;
-
допустимое безопасное расстояние от выступающей части крана до габарита
строения, принимаемое 0,9 м;
Для
определения расстояния от края балластной призмы до оси рельса
используем формулу 5.4.3):
м
где
- длина шпалы, м;
,2
- минимально допустимое расстояние от конца шпалы до откоса балластной призмы,
м;
h6 - высота слоя
балласта, м;
m - уклон боковых
сторон балластной призмы, принимаем равным для песка 0,5.
5.4.3 Определение опасных зон крана
Монтажная зона на стройгенплане обозначена пунктирной линией, а на
местности - хорошо видимыми предупредительными знаками. Монтажная зона равна
контуру здания плюс 10м, так как высота здания больше 20м.
Зона обслуживания краном на стройгенплане обозначена окружностью с
радиусом, равным максимальному вылету стрелы Rстр= 30м.
Зона перемещения груза равна половине длины самого длинного перемещаемого
груза (длина груза = 7,2м):
Тогда
радиус зоны перемещения груза равен 30+3,6=33,6 м.
Зона
рассеивания при падении груза - пространство, с учетом вероятного рассеивания
при падении груза.
=8,6м, принимается по таблице 1 СНиП III-4-80*
[13].
Итак,
опасная зона работы крана:
м
.4.4
Расчет объемов строительства временных административно-бытовых зданий
Расчет
производим на основании полученной в календарном плане численности рабочих
и принятого решения по их занятости на объектах
строительства с использованием действующих нормативов.
Для
ориентировочных расчетов удельного веса различных категорий работающих, занятых
на строительстве объекта, воспользуемся следующими данными:
рабочие
- 85%;
ИТР
и служащие - 12%;
МОП
и пожарно-сторожевая охрана - 3%.
Количество
работающих определяется по формулам :
.
; 5.4.4)
.
Определим
максимальную численность работающих в наиболее многочисленную смену из расчета:
рабочие
- 70% от
;
ИТР
и служащие - 80% от
;
МОП
и пожарно-сторожевая охрана - 80% от
.
Тогда
Расчет
сводим в таблицу 5.4.1.
Таблица
5.4.1 Расчет площадей временных административно-бытовых зданий
№
п./п. Наименование помещений Численность работающих Нормативный
показатель на 1 чел.,
Требуемая площадь,
Принятая
площадь,
|
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Гардеробные М
|
63
|
0,9
|
56,7
|
81,0
|
|
2
|
Душевые М
|
45
|
0,43
|
19,35
|
|
|
3
|
Гардеробные Ж
|
41
|
0,9
|
36,9
|
55,8
|
|
4
|
Душевые Ж
|
30
|
0,43
|
12,9
|
|
|
5
|
Помещение для личной
гигиены женщин
|
30
|
0,18
|
5,4
|
|
|
6
|
Помещение для обогрева
|
75
|
0,1
|
7,5
|
19,8
|
|
7
|
Сушильная
|
75
|
0,2
|
15,0
|
|
|
8
|
Помещение для приема пищи
|
75
|
0,6
|
45,0
|
54,0
|
|
9
|
Умывальники
|
75
|
0,05
|
3,75
|
|
|
10
|
Туалет
|
75
|
0,07
|
5,25
|
6,0
|
|
11
|
Прорабская
|
10
|
4
|
40,0
|
36,0
|
|
12
|
Диспетчерская
|
4
|
7
|
28,0
|
27,0
|
|
13
|
Проходная
|
2
|
7
|
14,0
|
11,52
|
|
Всего:
|
302,64
|
Производственно бытовые городки располагаем на спланированной площадке с
максимальным приближением к основным маршрутам передвижения работающих на
объекте, в безопасной зоне работы от крана.
Для обеспечения безопасного прохода в бытовые помещения устраиваются
пешеходные дорожки из щебня шириной 0,6 м, которые не пролегают через опасные
зоны грузоподъемных механизмов.
.4.5 Расчет площадей складских помещений
На стройгенплане предусматриваются:
открытые склады, предназначенные для хранения материалов, не требующих
защиты от атмосферных воздействий (бетонные и железобетонные конструкции,
кирпич и т.д.);
закрытые склады (отапливаемые и неотапливаемые) для хранения
дорогостоящих и портящихся на открытом воздухе материалов (цемент, известь,
фанера, гипс и т.д.).
навесы для хранения материалов, не изменяющих своих свойств от перемены
температур и влажности воздуха, но требующих защиты от прямого воздействия
солнца и атмосферных осадков (столярно-плотничные изделия, рубероид,
сталь арматурная и т.д.).
Расчет площадей закрытых складов и навесов ведем на 1 млн. руб. годового
объема строительно-монтажных работ по формуле :
где
требуемая площадь складов на 1 млн. руб. в ценах 1984
года;
- годовой
объем строительно-монтажных работ, определяемый как среднегодовой объем работ
по объектной смете в ценах 1984г.
коэффициент
для приведения сметной стоимости строительно-монтажных работ к сметной
стоимости строительства в данном районе.
Таблица
5.4.2 Расчет площадей складских помещений
№
п./п. Тип складов и хранящихся материалов Годовая стоимость СМР, млн.
руб. в ценах 1984г. Расчетная площадь складских помещений на
1млн.руб. Требуемая площадь, Принятая
площадь,
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Отапливаемые
|
1,2
|
24
|
27
|
|
2
|
Неотапливаемые - цемент -
известь - войлок, пакля, сухая штукатурка и т.д.
|
|
9,1 7,6 4,5
|
11,6 9,7 5,7
|
27
|
|
3
|
Навесы - сталь арматурная -
рубероид, гидроизоляционные материалы, керамическая плитка -
столярно-плотничные изделия - битумная мастика
|
|
2,3 48 13 13
|
4,1 85,0 23,0 23,0
|
135
|
|
Всего:
|
189
|
.4.6 Решение по устройству временных автодорог
В составе стройгенплана проектируемые автодороги должны обеспечивать
подъезд в зону действия погрузо - разгрузочных механизмов, к средствам верти-
кального транспорта, складам, мастерским и бытовым помещениям.
Постоянные проезды для использования в период строительства выполняются в
две очереди. В начале делается бетонное основание и укладывается нижний слой
покрытия, из крупнозернистых плотных асфальтовых смесей. Во вторую очередь, к
моменту окончания строительства, производится ремонт нижнего слоя и устройство
верхнего слоя покрытия из асфальтобетонных песчаных смесей.
Конструкцией временных дорог в проекте приняты дорожные железобетонные
плиты.
Ширина проезжей части - 6 м.
Минимальное расстояние между дорогой и забором -1.5м
Радиус закругления для строительных проездов 12 метров.
.4.7 Расчет потребности в электрических нагрузках
Расчет выполняем по удельной экономической мощности на 1млн.руб. годовой
стоимости строительно-монтажных работ по формуле
где
удельная мощность, определяемая по нормативам для
жилищно- гражданского строительства в ценах 1984 г.
;
годовой
объем строительно-монтажных работ,
;
коэффициент
учитывающий район строительства и принимаемый по расчетным нормативам,
.
Тогда
потребность в электрических нагрузках составляет
.
Для
временного электроснабжения строительной площадки применяем инвентарную
передвижную трансформаторную подстанцию закрытой конструкции КТП СКБ Мосстрой с
мощностью 180кВА и габаритами
.
Решения
по временной схеме электроснабжения:
питание
осветительных и силовых токоприемников осуществляется от временной
трансформаторной подстанции;
временные
опоры изготавливаются из бревен длиной 7-9 м, расстояние между опорами не более
30 метров;
для
подключения башенного крана принимается шланговый кабель в усиленной резиновой
оболочке.
.4.8
Расчет необходимого количества прожекторов для освещения строительной площадки
и зоны производства работ
Расчет
выполняем исходя из площади освещаемой площадки по формуле
,
где
удельная мощность, при освещении прожекторами ПЗС-35
;
освещенность;
для
освещения территории строительства;
для
монтажа строительных конструкций;
площадь
площадки;
площадь
подлежащая освещению (территория строительной площадки),
,
для
ведения монтажных работ на одном здании или нескольких, в зависимости от
количества потоков (принимается равной площади монтируемого здания):
;
мощность
лампы прожектора,
.
5.4.9
Расчет потребности во временном водоснабжении
Расчет
потребности во временном водоснабжении выполняем по укрупненным показателям на
100млн.руб. сметной стоимости годового объема строительно-монтажных работ и
дополняем расчетом расхода воды для противопожарных целей по площадки
строительного комплекса. Здесь же определяем диаметр водопровода и количество
гидрантов.
Суточная
потребность количества воды
на 100
млн. руб. годовой стоимости строительно-монтажных работ принимается
.
.
Минимальный
расход воды для противопожарных целей определяем из расчета одновременного
действия 2-х струй из гидрантов по
на
каждую струю, т.е.
.
Диаметр
водопроводной напорной сети определяем по формуле (:
мм
Принимаем
диаметр водопроводной сети 100мм.
.4.10
Расчет стоимости временных зданий и сооружений
Объемы
работ по временным зданиям и сооружениям определяются как произведение объема
(длины, площади), подсчитанного по стройгенплану на соответствующий показатель
стоимости. Полученные данные заносятся в таблицу 5.4.3.
Таблица
5.4.3 Расчет стоимости временных зданий и сооружений
|
№ п/п
|
Наименование временных
зданий и сооружении
|
Ед. изм.
|
Количество
|
Стоимость
|
|
|
|
|
Единая, тыс. руб.
|
Общая, тыс. руб.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1.
|
Устройство забора
|
пм
|
406,0
|
0,25
|
101,5
|
|
2.
|
Временные дороги
|
м2
|
68,6
|
0,3
|
20,58
|
|
3.
|
Прокладка временных
коммуникаций - водоснабжение - канализация - кабельные сети в/в - воздушные
сети н/в - слаботочные сети
|
пм пм пм пм пм
|
39,6 16,5 8,7 357,2 26,2
|
0,35 0,5 2,5 0,25 0,5
|
13,86 8,25 21,75 89,3 13,1
|
|
4.
|
Временная КТП
|
шт
|
1
|
150
|
150
|
|
ИТОГО:
|
|
|
|
418,34
|
|
5.
|
Временные здания и
сооружения: Гардеробные + душевые М Гардеробные + душевые Ж Помещение для
обогрева + сушильная Туалет Прорабская Диспетчерская Проходная Отапливаемые
склады Неотапливаемые склады Навесы
|
м2 м2 м2 м2 м2 м2 м2 м2 м2
м2
|
81,0 55,8 11,52 6,0 19,8
18 11,52 27 27 135
|
2,93 3,13 3,3 0,5 3,71 3,7
3,7 2,5 2,0 1,0
|
237,33 174,65 38,02 3,0
73,46 66,6 42,62 67,5 54 135
|
|
ИТОГО:
|
|
|
|
889,18
|
|
ВСЕГО:
|
|
|
|
1307,52
|
Таким образом, затраты на временные здания и сооружения не превышают
лимит затрат, определенный в объектной смете (1,2%) - 332,712 тыс. руб.
В данном проекте не предусмотрены временные помещения для приема пищи и
медпункт, так как:
питание рабочих осуществляется в местной столовой по договоренности с
администрацией столовой, находящейся на расстоянии 300 м от строящегося здания;
оказание медицинской помощи рабочим предусмотрено в поликлинике,
расположенной на расстоянии 500 м от строящегося здания.
.5 Основные итоговые показатели
В результате разработки календарного плана на строительство шестнадцати
этажного монолитного жилого :
общие трудозатраты составили 25439,53 чел.-дн.;
продолжительность строительства объекта составила 21 месяц и 5 дней, что
меньше нормативного срока строительства на 17 дней.
Начало строительства объекта - март 2012 г.
Окончание строительства - ноябрь 2013 г.
Таким образом, получен экономический эффект от сокращения сроков
строительства, который вычисляется в разделе экономика.
6 Экономика строительства
.1 Исходные данные
. Сметная документация на строительство 16-ти этажного монолитного жилого
дома на 105 квартир цилиндрической формы г. Рязани составлена в полном составе,
порядке разработки, согласования проектно - сметной документации на
строительство предприятий, зданий и сооружений, в соответствии с МДС 81-35.2004
«Методика определения стоимости строительной продукции на территории РФ».
. Сметная стоимость исчислена в нормах и ценах, введенных с 1 января 2001
г.
. При составлении смет использованы:
а) Каталог ТЕР-2001 привязанный к местным условиям строительства для 1
зоны г. Рязань, зарегистрированы Госстроем России - письмо № Н3-06474/10 от 10
октября 2003 г.
. Генеральная подрядная организация определяется подрядными торгами
(тендерами).
. Накладные расходы и сметная прибыль в сметах приняты от фонда оплаты
труда (ФОТ) в соответствии с методическими указаниями МДС 81-33.2004 и МДС
81-25.2001.
. Сметная стоимость составлена:
а) по сметам к типовым проектам, привязанным к местным условиям
строительства и расценками по местным ценам.
б) по рабочим проектам, по расценкам привязанным к местным ценам..
. Сметная стоимость оборудования определена по оптовым ценам, введённым в
действие с 1 января 2001 г. Стоимость монтажных работ определена по ценам
Госстроя России, введённым с действие с 1 января 2001 года, с последующими
изменениями и дополнениями.
8. Размер средств по 6 - 9 сводного сметного расчёта определён в полном
соответствии с инструкцией МДС 81.-35.2004, утверждёнными Госстроем России и
введенных в действие с 2004 г. и действующими постановлениями и нормативами,
обоснования которых указаны в форме №1.
Прогнозируемый индекс перехода на _II_ кв. 2006 г:
СМР и прочие затраты k=_3,7_
Оборудование k=_2,3_
Лимитированные затраты
|
Обоснование
|
Наименование затрат
|
%
|
|
ГСН 81-05-01 2001 г.
п.4.1.2
|
Временные здания и
сооружения
|
1,2
|
|
ГСН 81-05-02 2001 г. п.11.4
|
Зимнее удорожание
|
2,04
|
|
Письмо Гос.Рос. от 15.03.93
№ 463-РБ/7-13/32
|
Премия за ввод объекта
|
1,72
|
|
МДС 81-35.2004
|
Непредвиденные затраты
|
2
|
Сводный сметный расчёт в ценах 2001 года в сумме: 33599,413 тыс. руб.
.6 Сравнение вариантов
При проектировании рассмотрены два варианта возведения жилого 16-ти
этажного жилого дома; первый вариант - наружные и внутренние стены выполнены из
монолитного железобетона, а второй вариант - стены выполнены из кирпича.
Технико-экономические показатели вариантов
|
№п/п
|
Наименование показателей
|
Ед. изм.
|
Данные по вариантам
|
|
|
|
I
|
II
|
|
1
|
2
|
3
|
4
|
5
|
1 Удельный
расход материалов: а) бетон б) арматура в) кирпич м
/ м
т/ м
тыс.шт./ м
,9
,21
|
1700
|
|
|
|
|
2
|
Трудозатраты
|
чл.-дн/ м5,245,61
|
|
|
|
3
|
Продолжительность основных
СМР
|
дни.
|
286
|
319
|
|
4
|
Расчетная себестоимость
законченного здания
|
руб.
|
|
4492015
|
Объемы работ, расход основных строительных материалов, трудоемкости и
себестоимости «в деле»:
Расчетная себестоимость «в деле» конструкций возводимых непосредственно
на строительной площадке (монолитный железобетон, каменная кладка) определяется
по формуле:
СКД=1,27
СМККЗУ+10,8Тстр
№ варианта Наименование конструктивных элементов Кол-во
мРасход
кирпича,
тыс.шт.Расход
бетона, мТрудоемкость
|
чел/днСебестоимость в
«деле»
|
|
|
|
|
|
|
|
|
На мвсегоНа мвсегоНа
мвсегоНа мвсего
|
|
|
|
|
|
|
|
|
I
|
Наружная стена
|
|
-
|
-
|
0,2
|
45,9
|
4,1
|
188,2
|
|
314165
|
|
II
|
Наружная стена
|
|
0,027
|
1700
|
-
|
-
|
4,5
|
7650
|
|
945128
|
где: СМК - расчетная себестоимость монолитной конструкции в проектном
положении;
КЗУ - коэффициент, учитывающий зимнее удорожание бетонных работ и работ
по возведению каменной кладки. Значения КЗУ рекомендуется приближенно вычислять
по формуле:
КЗУ=1+0,01
где:
Т - абсолютное значение средней январской температуры воздуха в районе
строительства, определяется по карте №5
;
Тстр
- трудозатраты на строительной площадке (опалубочные работы, арматурные работы,
бетонирование и т.п.).
а)
Расчетная себестоимость монолитной железобетонной конструкции:
Смк=ЦбхVбхКтер1+ЦаiхGaixKтер2=652,7х45,9х1+3355х49,21х1,0=195058руб
СКД=1,27195058 1,26+10,8188,2=314165
б)
Расчетная себестоимость конструкции из каменной кладки:
Смк=
490х1100=539000руб
СКД=1,27539000 1,26+10,87650=945128
Экономический
эффект от снижения себестоимости ЭСС = СКД 1 - СКД 2= 314165-945128=-630962руб.
Основанием
окончательного выбора экономически целесообразного варианта является
максимальная величина эффекта, полученного за счет снижения себестоимости.
Себестоимость монолитных конструкций ниже чем кирпичных поэтому выбран первый
вариант.
7. Безопасность и экологичность проектных решений
.1 Анализ опасных и вредных производственных факторов
В соответствии с ГОСТ 12.0.003-74* на проектируемом объекте имеют место
физические, химические и психофизиологические факторы.
К факторам физической группы относятся:
Работа строительных машин и механизмов, в частности экскаваторов Э0-4111Б
и Э0-3222, бульдозера ДЗ-42, башенного крана КБ-504 других средств механизации.
Опасность представляют вращающиеся и подвижные части этих машин и механизмов,
их передвижение на объекте, возможность падения транспортируемого груза
башенным краном или экскаватором.
Повышенная запыленность имеет место при приготовлении красок и растворов
для малярных и штукатурных работ из сухих смесей, при отсутствии поливки водой
дорог в летнее время. Опасность запыленности проявляется в виде механических
повреждений кожи, слизистой оболочки, дыхательных путей, глаз, легких и
вызывает у человека стойкие хронические заболевания легких - пневмоколиозы,
профессиональное заболевание - силикоз.
Загазованность имеет место при проведении антикоррозийных работ при покрытии
антикоррозийными составами закладных деталей и анкеров; при проведении
шпатлевочных и малярных работ при отделке помещений; при проведении
изоляционных работ при устройстве гидроизоляции полов и обмазочной
гидроизоляции и кровельных работ; при проведении сварочных работ; при неполном
сгорании топлива при всех видах механизированных работ; при земляных работах,
при отрывке котлована и прокладке канализации.
Опасность загазованности состоит в разрушающем воздействии на кожный
покров и слизистые оболочки, органы дыхания, воздействии на кровь и нервную
систему. Должны предусматриваться
Повышенная или пониженная температура воздуха рабочей зоны. Этот фактор,
имеет повсеместное действие при всех видах работ ведущихся как на открытом
воздухе, так и в помещениях. Систематическое отклонение от нормального
метеорологического режима приводит к хроническим простудным заболеваниям,
хроническим, заболеваниям суставов и т.д.
Повышенный уровень шума на рабочем месте имеет место при все видах работ
с использованием машин и механизмов, в особенности с дизельными двигателями и
ДВС, транспортных средств. Опасность повышенного уровня шума состоит в том, что
шум вызывает тугоухость и глухоту, раздражает нервную систему, в результате
чего снижается восприимчивость к сигналам опасности, что может привести к
несчастному случаю. Шум с уровнем 130... 160 дБ способен вызвать механическое
повреждение органов слуха.
Повышенный уровень вибрации имеет место при работах связанных с
использованием пневматических ручных машин (при пробивке отверстий под
внутренние коммуникации и т.п.), вибраторов (при уплотнении бетона, устройства
стяжек, шлифовке оштукатуренных и огрунтованных поверхностей стен, шлифовке
бетонных полов), и других видах работ связанных с использованием машин и
механизмов. Повышенный уровень вибрации (более 25 Гц) оказывает неблагоприятное
воздействие на нервную систему, что может привести к развитию тяжелого нервного
заболевания - вибрационной болезни.
Повышенная влажность воздуха имеет место при "сырых" процессах,
ведущихся внутри здания, штукатурные работы, клеевая окраска стен, облицовочные
работы, малярные работы 1-го этапа (огрунтовка и т.п.) Опасность повышенной
влажности воздуха состоит в том, что при сочетании с высокими температурами (в
жаркое летнее время) может происходить перегревание тела человека (тепловой
удар), в холодный период года повышенная влажность сопровождается заболеваниями
дыхательных путей (бронхиты, пневмония).
Повышенная или пониженная подвижность воздуха имеет место при работах
внутри здания, повышенная подвижность возникает в помещениях не имеющих
остекления, при открытых окнах и дверях или наоборот в закрытых редко
проветриваемых помещениях, не имеющих вентиляции. Опасность пониженной
подвижности воздуха состоит в том, что происходит концентрация вредных
газообразных веществ и пыли, что может привести к отравлению организма, потере
сознания и т.п.. Повышенная подвижность воздуха приводит к простудным
заболеваниям, бронхитам.
Повышенное значение напряжения в электрической цепи - замыкание которой
может пройти через тело человека. Данный фактор имеет место, когда электросеть,
находящаяся под нагрузкой, отключается открытым рубильником; при случайном
коротком замыкании во время неосторожного обращения с инструментом при работе
под напряжением. Опасность представляет воздействие открытой электрической
дуги. Электрические ожоги очень болезненны и могут быть опасными для жизни
человека. Сильное ультрафиолетовое излучение, сопровождающее дугу, повреждающе
действует на сетчатку глаз, ее светочувствительные нервные окончания, вызывает
ожоги слизистой оболочки глаз и кожи лица. Поражение человека может произойти в
сети с изолированной нейтралью, когда возникает замыкание одного из фазных
проводов на землю; при касании одного из фазных проводов и одновременном замыкании
другого провода на землю в сети с напряжением 220/380 В; при замыкании фазного
провода на корпус электроустановки; при замыкании фазного провода на нулевой
провод; при замыкании фазного провода в патроне светильника на нулевой провод и
обрыве последнего; при проведении электросварочных работ при смене электрода
(цепь сварочного тока разрывается, падение напряжения на дросселе становится
равным 0, и все напряжение холостого хода сварочного трансформатора
(приблизительно 65В) оказывается приложенным между электродом и свариваемой
деталью. Сварщик меняя электрод, может одновременно касаться рукой электрода и
стоять на свариваемой детали или внутри нее). Поражение электрическим током
может быть смертельным для человека.
Повышенный уровень статического электричества. Этот фактор имеет место
при эксплуатации машин в оборудования. Статическое электричество образуется в
результате трения металлических частей машин и оборудования друг об друга или о
металл. Статические разряды могут образовываться в помещении с большим
количеством пыли органического происхождения. Опасным является прикосновение
человека к металлическим частям машин и оборудования, накопившим статическое
электричество, это приводит к поражению электричеством. Заряд статического
электричества может быть причиной взрыва или пожара.
Отсутствие или недостаток естественного света имеет место при проведении
работ в помещениях здания доступ света в которые ограничен (или отсутствует)
ввиду их расположения в плане здания (душевые, туалеты, прихожие, коридоры).
При отсутствии или недостатке естественного света возникает возможность
получения травм и происходит большее напряжение зрительного нерва, что ведет к
ослаблению зрения.
Повышенное давление в пневмо- и гидроприборах имеет место при подаче
растворонасосом раствора при штукатурных работах. Пневмо- и гидроприборы
представляют опасность как объект вибрации, разрыв гидро- и. воздуховодов может
при вести к травме.
Острые кромки, заусенцы и шероховатости инструментов и оборудования имеют
место в основном при работе с ручными инструментами; молотками, топорами,
зубилами, стамесками, гаечными и газовыми ключами и т.п. Травмами при этом
являются порезы, занозы, ушибы. Расположение рабочего места на значительной
высоте относительно поверхности земли (пола). Данный фактор имеет место при
монтаже конструкций, кровельных работах, электросварочных работах, а также для
штукатурных и малярных работ с применением приставных лестниц, подмостей и
других средств подмащивания высотой более 1,1 м. Опасностью работы на высоте
является возможность падения с высоты, получения травмы или гибели человека.
К факторам химической группы относится:
Производственная
пыль имеющая место при приготовлении красок и растворов для малярных и
штукатурных работ из сухих смесей, разгрузке сыпучих и пылевидных материалов
(гипс, цемент, керамзит,). В соответствии с СН 245-88 предельно-допустимая
концентрация пыли допускается 6 мг/м3 при классе опасности по ГОСТ 12.1.005-88
ССБТ - 4 (для цемента и керамзитной пыли) и 2 мг/м при классе опасности 3 для минваты.
Другим фактором химической группы являются химически вредные вещества,
которые имеют место при производстве малярных, штукатурных и изоляционных
работах, где приметаются токсичные вещества в составе красителей, мастик и
растворителей. В соответствии с СН 245-88 ПДК бензина (растворителя,
топливного) - 100 мг/мЗ - класс опасности 4, бензол - 5 мг/мЗ, класс опасности
- 2, Уайт-спирит - 300 мг/мЗ, класс опасности - 4, красители органические - 2-5
мг/мЗ ,класс опасности - 3.
К факторам психофизиологической группы относят:
Физическая усталость и переутомление свойственная для всех видов работ, в
большей мере проявляется при неправильной организации рабочего места.
Монотонность труда имеет место при штукатурных, облицовочных и малярных
работах.
Нервнопсихологическое переутомление, связанное с напряжением органов
слуха, зрения, обоняния имеют место при кирпичной кладке, монтаже конструкций,
столярных и стекольных работах, отделочных работах и т.п.
До начала производства строительно-монтажных работ каждый строительный
объект обязательно должен быть обеспечен проектной документацией по организации
строительства и безопасному производству работ.
Для возведения зданий и сооружений в целом разрабатывают проект
организации строительства (ПОС), в котором предусматривают общие мероприятия,
обеспечивающие безопасность труда на всех этапах строительства, а на монтаж
строительных конструкций - проект производства работ (ППР).
ПОС разрабатывается в целях обеспечения своевременного ввода в действие
строительных мощностей и объектов жилищно-гражданского назначения и является
основой для распределения капитальных вложений.
Организация строительной площадки, участков работ и рабочих мест должна
обеспечивать безопасность труда на всех этапах выполнения работ при следующих
условиях:
• Ограждение территории и опасных зон при ведении строительно-монтажных
работ ГОСТ 23.407-78;
• Устройство дорог и соблюдение правил внутрипостроечного движения;
•
