Разработка проекта для строительства индивидуального жилого дома
Разработка
проекта для строительства индивидуального жилого дома
Введение
Строительство - отрасль материального
производства, в которой создаются основные фонды производственного и
непроизводственного назначения: готовые к эксплуатации здания, строительные
конструкции, сооружения, их комплексы.
В области архитектуры и гражданского
строительства, под строительством подразумевается процесс возведения или
создания объектов инфраструктуры.
В процесс строительства включаются такие виды
работ как организационные, изыскательские, проектные, строительно-монтажные и
пусконаладочные работы, связанные с созданием, изменением или сносом объекта, а
также взаимодействие с компетентными органами по поводу производства таких
работ. Результатом строительства считается возведённое здание (сооружение) с
внутренней отделкой, действующими инженерно-технологическими системами и полным
комплектом документации, предусмотренной законом.
Поставленной целью является рассмотреть жилое
здание, из чего оно состоит, для чего оно служит, и способе постройки.
Жилое здание состоит из комнат (помещений)
вспомогательного значения, и непосредственно для удовлетворения бытовых и
других нужд граждан проживающих в данном доме. К жилым зданиям (домам)
относятся жилые дома постоянного типа, общежития, приюты, дома маневренного
фонда, дома-интернаты для престарелых и инвалидов, ветеранов, специальные дома
для одиноких престарелых, детские дома, интернаты при школах и школы-интернаты,
другие дома
1.
Архитектурно - конструктивный раздел
.1 Характеристика района строительства
Проектируемое здание находится в городе
Смоленске,который находится в III районе строительства,с
умеренно-континентальным климатом. Среднемесячная t января -9˚C,июля
+18 ˚C. Средняя месячная
относительная влажность воздуха наиболее холодного месяца 86%
Температура воздуха наиболее холодных суток с
обеспеченностью 0.98 -34˚C
Температура воздуха наиболее холодной пятидневки
с обеспеченностью 0.98 -31˚C
Абсолютная минимальная температура воздуха -41˚С
Средняя суточная амплитуда температуры воздуха
наиболее холодного месяца 6.1
Ветровая нагрузка I район - 32 кг/м3
Снеговая нагрузка III район - 1,8 кПа
В районе строительства в основном преобладают
суглинки и супеси
Расчетная глубина промерзания грунта 1.2 м.
В целом поверхность волнистая, с холмистыми
участками и сравнительно глубоко врезанными речными долинами.
Колл-во осадков за ноябрь-март- 234 мм,
Преобладающее направление ветра за декабрь - февраль-Южное.
Максимальная из средних скоростей ветра по
румбам за январь- 6.8 м\с
Средняя скорость ветра, м/с, за период со
средней суточной температурой воздуха 8°C-5 м\с
.2 Описание решений генплана
Проект разработан для строительства в городе
Смоленск. При разработке генплана большое внимание уделялось правильному
зонированию территории. Есть баня, детская игровая площадка, беседка, бассейн ,
теплица ,хозяйственный сарай.
Баланс территории:
Площадь застройки - 1047,8506 м2
Зона отдыха - 500,00
Хозяйственный двор - 68,00
Проезды и тротуары - 1581,50
Зона зеленых насаждений - 4693,65
Общая площадь участка - 1047,8506 м2
1.3 Описание объемно-планировочных решений
Двухэтажный дом, общей высотой 11,500 м, шириной
31,05 м, длинной 30,22 м. По долговечности здание относится к II классу,по
огнестойкости ко II классу. Класс ответственности-III.
Помещения располагаются на двух уровнях. За
отметку 0,000 принят уровень чистого пола первого этажа. Второму уровню
соответствует отметка 3,200.Все помещения на этих уровнях можно разделить на:
вспомогательные(санузлы, тамбур, холл и т.д),жилые помещения(Гостиные, спальни,
кухня и т.д)
Тип здания бескаркасный с поперечными несущимими
стенами. Планировочная система - хольная с круговым расположением
помещений.Сообщение между этажами осуществляется за счет лестничного марша.
Площадь вспомогательных помещений - 114,38 м2
Площадь жилых помещений - 87,24м2
Строительный обьем - 759.42 м3
Площадь застройки - 161,64 м2
=
,
(1)
k1=
=0,76
=
,
(2)
k2=
=
8,68
1.4 Конструктивные решения здания
Фундамент - ленточный, монолитный из бетона
класса B15,укладывается на искусственное основание - подготовки из бетона B7.5.
Фундамент защищен гидроизоляцией.
Глубина заложения 2,100 м.
Наружные стены толщиной в 535 мм выполнены в 3
слоя:) Облицовочный кирпич;
b) Утеплитель пеноплекс 35;) Кирпич
М125,кладка цепная, сплошная в 1,5 кирпича;
Внутренние несущие стены 250-380 мм из кирпича
М-125.
Внутренние перегородки 120 мм кирпич М-125.
Наружная отделка из Облицовочного кирпича, и
тепло-звукоизоляция из пеноплекса 35-50 мм. Перемычки железобетонные ГОСТ
948-84.
Перекрытия монолитные,
железобетонные:Пм1,Пм2,Пм3.Толщиной 150 мм.
Лестница выполнена из дерева. Основные
элементы-косоуры, один лестничный марш, ступени, ограждение лестницы.
Полы : в погребе, санузле ,ванной, гараже и
бойлерной пол выполнен из керамической плитки противоскользящей; в холлах,
кухнях, санузлах, Гардеробной ,веранде и тамбуре-покрытие-плитка керамическая
противоскользящая ;в гостиных, кабинетах, холлах, спальнях-ламинат.
Крыша скатная ,стропильной системы.
Водосток организованный,наружный ГОСТ 7623-84
Окна выполнены из ПВХ профиля “VEKA” система
“Softline AD” с двойным остеклением.
Двери однопольные, глухие и остекленные
выполнены из дерева и облицованы шпоном типа темный орех.
1.5 Теплотехнический расчет стены
Район строительства - город Смоленск.
Находится в нормальной зоне важности воздуха.

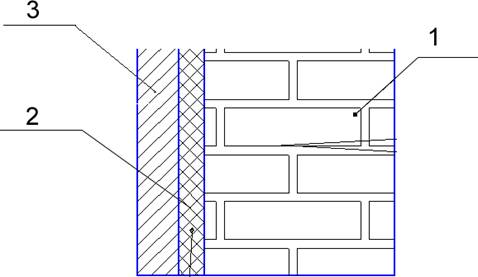

Рисунок 1 - Расчетная схема стены
1) Облицовочный кирпич;
) Утеплитель пеноплекс 35;
) Кирпич М125;
Определяем требуемое сопротивление теплоотдачи
=
, (3)
где
-
температура внутреннего воздуха, =
18°С;
- температура
перепада, = 6°С;
- коэффициент
теплоотдачи,
= 8,5;
n - коэффициент
зависящий от положения наружной поверхности по отношению к наружному воздуху.
=
=
1,05 кв*м*°С/Вт.
Определяем приведенное сопротивление
теплопередачи по °С в сутки
ГОСП = (
)
*
,
(4)
где
-
температура в помещении, = +18°С;
- температура
отопительного периода, = 8,3;
-
продолжительность отопительного периода,
= 230.
ГОСП = (20 + 8,3) * 230 = 6509.
Зная ГОСТ по СНиП находим =
2,4.
Определяем сопротивление теплопередачи
(5)
где
=
0,87 Вт/м °С;
= 0,06 Вт/м °С;
= 0,87 Вт/м °С.
0,024 Вт/м °С.
0,38 м
0,05 м
0,12 м
По этой формуле(5) находим
Определяем массивность конструкции
Д =
*
+
*
+
*
,
Д = 4,68 + 0,82 + 1,49+0,23 = 7,22.
Д = 7,22 ˃ 7, из этого следует, что
конструкция массивная.
1,05 кв*м*°С/Вт
Расчетное термическое сопротивление
удовлетворяет требуемому.
.6 Расчет глубины заложения фундамента
жилой здание фундамент строительство
В городе Смоленск уровень подземных вод не менее
0,7 м.
Преобладают супеси и суглинки.
Определяем нормативную глубину промерзания
грунта для района по формуле
=
*
,
где Mt
- безразмерный коэффициент численно равный сумме абсолютных значений
среднемесячных отрицательных температур за зиму,
- величина, принимаемая
равной 0,19.
= 0,19 *
=
1,9 м
Определяем расчетную глубину промерзания по
формуле
=
*
,
где -
коэффициент, учитывающий влияние теплового режима = 0,7.
= 0,7 * 1,9 = 1,33
м
Определяем глубину заложения фундамента
=
+
(0,2 -0,5),
= 1,33 + (0,2
-0,5) = 1,03 м.
Исходя из расчетов принимаем глубину заложения
фундамента равной 1.03 м.
1.7 Расчет лестницы
Определяем высоту марша по формуле
=
, (10)
где
-
высота этажа. = 3.3 м.
=
=
1600 мм.
Находим количество подступенков по формуле
n =
, (11)
где в - ширина проступенков. в = 150 мм.
n =
=
10,6.
Определяем количество проступей по формуле
m = n
-1, (12)
m = 10,6 - 1= 9,6.
Определяем длину горизонтальной проекции по
формуле
d = m
* a, (13)
где а - ширина проступей. а = 300 мм.
d = 9,6 * 300 = 2880
мм.
Определяем ширину лестничной клетки по формуле
В = 2 *
+
зазор, (14)
где -
ширина марша. = 1050 мм.
В = 2 * 1050 + 100 = 2200 мм.
Определяем длину лестничной клетки по формуле
А =
+
d +
, (15)
где и
-
ширина лестничной площадки. = 2200 мм, =
1050 мм.
А = 2200 + 2200 + 1050 = 5450 мм.
Наружные поверхности стен отделываются
облицовочным кирпичом цвета «Кофе с молоком». Нижний участок фасада на отметке
0,000 отделывается искусственной плиткой под натуральный камень. Кровля
выложена из металлочерепицы цвета «Шоколад».
Внутренние поверхности стен оштукатуривать с
последующей окраской или оклейкой обоев в зависимости от решения дизайнера.
Гипсовые перегородки и потолки затираются с последующей окраской. Оконные
переплеты, дверные полотна, трубы не окрашиваются. Сопряжение стен и потолка
выполняются под прямым углом.
.9 Описание санитарно-технического оборудования
Отопление - частное отопление от
комбинированного бойлера ,источник водоснабжения -наружные сети. Система
двухтрубная с нижней разводкой.
Вентиляция - проточно-вытяжная с искусственным и
естественным побуждением.
Водопровод - объединенный хозяйственно-питьевой
и противопожарный. Источник водоснабжения - наружные сети.
Канализация - бытовая с отводом сточных вод в
наружную канализационную сеть.
Электроснабжение - от общепоселковых сетей.
Слабые токи - радио, телефон, телевидение.
.10 Мероприятия по охране окружающей среды
Характер нарушения природной окружающей среды
при возведении подземной части зданий и сооружений разнообразен, причем на этот
характер существенное влияние оказывает вид выполняемых работ.
Разрушение природного рельефа связано с
выполнением земляных работ, а также с другими работами по устройству оснований.
Нарушение природного рельефа проявляется в виде оползней, обвалов, обрушений,
провалов, эрозии, оседаниях местности. Наиболее опасной считается водная
эрозия, которая заключается в смыве верхнего слоя земли талыми и дождевыми
водами. При водной эрозии уничтожается растительность, леса, особенно на
склонах гор и речных долин, что способствует развитию оврагов и обрушению
склонов. Распространению эрозии способствует вырубка лесов. Иногда к ускорению
водной эрозии приводят неправильная организация строительства, отсутствие
подъездных и внутриплощадочных дорог с твердым покрытием. Для предотвращения
оползней не допускается уплотнение грунтов предварительным замачиванием и
замачиванием с использованием глубинных взрывов на оползнеопасных склонах.
При производстве крупных водопонизительных работ
необходимо предусматривать меры, предотвращающие сдвижки и осадки земной
поверхности, например, регулирование водопонизительных работ.
Нередко территории, на которых ведутся земляные
работы, превышают площадь открытых выработок в 10-15 раз. На этих площадях
навсегда разрушаются природные ландшафты, так как восстановить их уже не
удается. Для того чтобы уменьшить эти потери, необходимо заранее обосновать
проведение таких работ и планировать их с большой тщательностью и осторожностью.
Разработка грунта машинами и нарушение верхнего
слоя земли передвижением транспорта способствует развитию ветровой эрозии, в
результате которой мелкие частицы выдуваются из почвы, что ухудшает ее состав и
способствует уничтожению растительности.
Строительные площадки зачастую являются
источниками загрязнения почвы, поверхностных и подземных вод. Серьезные
загрязнения наблюдаются при устройстве котлованов, траншей, изыскательских и
буровзрывных работах, при закреплении оснований.
Транспортировка и хранение ряда строительных
материалов (цемент, раствор, бетон, химические растворы и др.), осуществляемые
без соблюдения установленных технических требований, часто приводят к
загрязнению поверхности почвы, дорог и последующему смыву этих загрязнений в водоемы.
Токсичные выделения резко усиливаются при
торможении, на малых оборотах двигателя. Загрязняется воздух также при
выполнении таких технологических процессов, как термическое или химическое
закрепление, приготовление растворов. Таким образом, на многих строительных
площадках концентрация загрязнений воздушного бассейна довольно высока.
Особое внимание следует обратить на
необходимость снижения объема земляных работ на строительных площадках в черте
города, так как перевозка грунта связана с загрязнением воздуха выхлопными
газами и пылью.
Серьезной проблемой городов является шум,
который наносит вред человеку и природе. Источниками шума на строительных
площадках являются транспортные средства и строительная техника.
Под рекультивацией понимается комплекс инженерных
и мелиоративных работ, направленных на восстановление продуктивности нарушенных
территорий и возвращение их в сельскохозяйственный оборот или другие виды
использования. Методы рекультивации использованных земель включают засыпку
выработок отвальными породами и грунтом, восстановление растительного слоя и
лесонасаждений.
2.Заключение
Цель данного проекта - это разработка проекта
для строительства индивидуального жилого дома. Основные задачи проекта -
создать удобный и комфортный дом для семьи с достатком выше среднего. С учетом
климатических особенностей района строительства и на основе действующих СниП
был произведен теплотехнический расчет здания.
Также были подобраны объемно-планировочные и
конструктивные решения, позволяющие в здании жить и работать с комфортом при
соблюдении норм санитарно-технической безопасности.
С точки дизайна - была подобрана спокойная и
композиционная цветовая гамма, также учитывались: сроки эксплуатации, система
вентиляции в помещениях, достаточность освещения, доступность, комфорт и
удобство.
В процессе проектирования можно сделать вывод,
что проектируемое здание разработано согласно функциональным, техническим,
архитектурным, экономическим и пожаробезопасным требованиям.
Цель достигнута.
Список использованных источников
1. СниП
II-В.7-62.
2. Буга,
П.Г. «Гражданские, промышленные и сельскохозяйственные здания» - М.: Высшая
школа, 2007. - 351 с.
. Неелов,
В.А. Гражданские здания. - М.: Стройиздат, 2008. - 300 с.
. Шерешевский,
И.А. «Конструирование гражданских зданий» - Л.: Стройиздат. Ленинградское
отделение, 1981. - 176 с.
5. ГОСТ
21.101-93 СПДС. Основные требования к рабочей документации / МНТСК. - Мн.,
1995. - 24 с.
. ГОСТ
21.501 - 93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей
/ МНТСК. - Мн., 2008. - 46 с.
7. СТБ
939 - 93. Окна и балконные двери для зданий и сооружений. Общие технические
условия / . - Мн., 2014. - 40 с.
8. СТБ
1138 - 98. Двери и ворота для зданий и сооружений. Общие технические условия /
Министерство архитектуры и строительства. - Мн., 1999. - 58 с.
. СТБ
1154 - 99. Жилище. Основные положения / Министерство архитектуры и
строительства. - Мн., 2009. - 13 с.
. СНБ
2.04.02-2000. Строительная климатология / Министерство архитектуры и
строительства. - Мн., 2011. - 38 с.
