Разработка конструктивного решения наружных стен с обеспечением основных параметров теплозащиты
Кафедра
"Проектирование зданий"
Разработка
конструктивного решения наружных стен с обеспечением основных параметров
теплозащиты
Выполнил:
студент гр. 1 ПГ 34
з,
Фархутдинова Рамиля
М.
Казань
2014 год
Индивидуальное задание
Разработать конструктивное решение наружной
стены с узлами примыкания к несущим конструкциям и обеспечить нормативный
уровень основных параметров теплозащиты:
. Необходимого сопротивления
теплопередаче.
. Ненакопления парообразной влаги в
ограждении.
. Обеспечения теплового комфорта в
помещении
. Обеспечения невыпадения конденсата на
внутренних поверхностях наружных стен в местах теплотехнических
неоднородностей.
Климатические условия места строительства,
назначение задания и параметры ограждения представлены ниже:
. Место строительства: г.Орел,
климатический подрайон IIВ.
. Назначение: жилой дом.
. Несущая система здания: монолитный
железобетонный каркас.
. Конструкция наружной стены: двухслойная
с наружным утеплением и штукатуркой по сетке.
.
Наружные климатические условия
Определены по таблице 1* СНиП 23-01-99*:
- расчетная температура наружного
воздуха (температура наиболее холодной пятидневки, обеспеченностью 0,92), =-26ºC;
средняя температура наружного
воздуха в течение отопительного периода (для жилого дома со среднесуточной
температурой менее или равной 8 ºC), =-2,7ºC;
продолжительность отопительного
периода =222 сут.;
зона влажности места строительства -
нормальная. Определено по "Карте зон влажности" СНиП 23-02-2003.
2. Параметры внутренней среды помещений
Определены по табл. 1 СНиП 23-101-2004 (для
жилых и общественных зданий):
- температура наружного воздуха =21 ºC;
относительная влажность внутреннего
воздуха =50%.
На основании табл. 1 СНиП
23-02-2003, при =21 ºC и =50% определен влажностный режим
помещений - нормальный.
3. Определение влажностных условий
эксплуатации ограждающих конструкций
Определен по табл. 2 СНиП
23-02-20003 для нормального влажностного режима помещений и нормальной зоны
влажности места строительства - условий эксплуатации Б. (Для расчетов принимаем
).
4.
Требуемое (нормируемое) сопротивление теплопередаче R
Определетабл. 4 СНиП 23-02-2003 на основании
градусо-суток отопительного периода
=(21-(-2,7))*222=5261,4ºC сут.
Значение ГСОП=5261ºC сут.
Отличается от табличных значений, в связи с чем воспользуемся приложением к
табл. 4 СНиП 23-02-2003:
R
5. Разработка конструктивного решения
наружных стен и определение основных теплозащитных параметров
Для детальной разработки задана двухслойная
стена с наружным утеплением и
штукатуркой по сетке. Схема этой конструкции стены приведена на рис. 1
1. Внутренняя штукатурка
. Конструкционный слой
. Теплоизоляционный слой
. Облицовочный слой - наружная
штукатурка

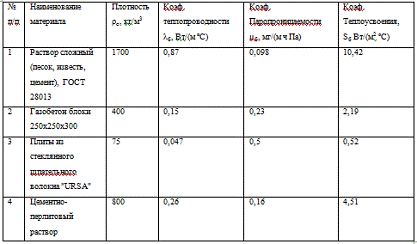

Материалы для функциональных слоев
приняты по Приложению Д СП 23-101-2004 и приведены в табл.1.
Несущая система здания - монолитный
железобетонный каркас.
Наружная стена располагается в пределах каждого
этажа и опирается на монолитное железобетонное перекрытие. Узел примыкания
наружной стены к железобетонному каркасу и размеры сечений показаны на рис.2
Обеспечение необходимого
сопротивления теплопередаче
Выбираем толщины функциональных
слоев: внутренняя штукатурка - δ1 = 20 мм; конструкционный слой из газобетона - δ2 = 250 мм; наружная
штукатурка - δ4
= 15 мм. Толщину теплоизоляционного слоя δ3 определим
из формулы:
;
3,24=
δ3=0,063
м
Принимаем плиту "URSA" толщиной 100 мм.
Уточненное сопротивление
теплопередаче стены (с δ3=0,1м):
Обеспечение не
накопления парообразной влаги в ограждении
Определяем величину
паропроницания отдельных слоев по формуле Gi = μi/δi:
внутренняя штукатурка
= 0,098/0,02=4,9 мг/ (м2•
ч • Па);
газобетон
2=
0,23/0,25=0,92;
- плиты "URSA"
3=
0,5/ 0,1=5,0;
- наружная штукатурка
G4= 0,16/0,015 = 10,6.
Проверяем неравенство G1
< G2 < … < Gn
,9 > 0,92 < 5,0
< 10,6
Накопление влаги между
внутренней штукатуркой и газобетоном происходит в "теплой" зоне и не
приведет к конденсации парообразной влаги. Если давление водяных паров в этом
слое превысит их давление во внутреннем воздухе, то парообразная влага начнет
диффундировать в помещение через слой штукатурки. В эксплуатируемом здании по
внутренней штукатурке наносятся слои шпаклевки, обоев или краски,
паропроницаемость которых намного ниже штукатурных слоев. Внутренние отделочные
слои по штукатурке и будут определять паропроницаемость первого слоя. Таким
образом, разработанная конструкция обеспечивает ненакопление парообразной влаги
в эксплуатации.
Обеспечение
санитарно-гигиенических показателей тепловой защиты
Показатель, определяющий
тепловой комфорт в помещении, то есть перепад
температур между внутренним воздухом (t В) и внутренней поверхностью наружной
стены по глади (τВ).
Расчетный перепад температур
∆ t0 = (tВ - τВ) определяем по формуле:
∆ t0=
В соответствии с табл.5
СНиП 23-02-2003, для наружных стен жилых зданий нормируемый температурный
перепад ∆ tН = 40С, следовательно ∆ tН =4 > ∆
t0= 1,5 и тепловой комфорт в помещении обеспечен.
Показатель, определяющий
невыпадение конденсата на внутренних поверхностях наружных
стен в местах теплотехнических неоднородностей, то есть обеспечение неравенства
> tр.
Проверке подлежат три
сечения разработанной конструкции стены в местах ее сопряжения с несущим
каркасом. (рис.2, сечения 1-1, 2-2, 3-3).

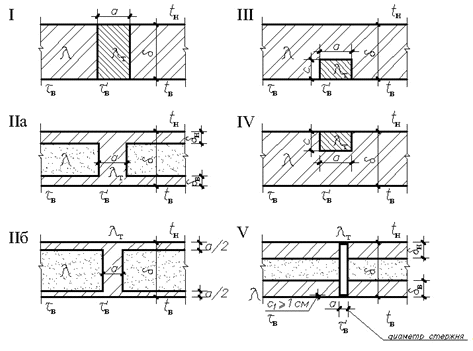

В сечении 3-3 величина может быть определена
по формуле для неметаллических теплопроводных включений применительно к схеме
III рис. 3:
где: - сопротивление
теплопередаче стены по оси несущей колонны, определяется как сумма
сопротивлений теплопередаче всех слоев:
;
η - коэффициент,
зависящий от соотношений толщины стены и размеров теплопроводного включения,
определяется по таблице 1 Приложения 5 Методических указаний.
В нашем случае: схема
теплопроводного включения III;
с/δ
= 200/350=0,57; α/δ= 200/350=0,57 и
η = 1,7.
= 19,326
ºC или 19,3 ºC
стена утепление
штукатурка температура
Температура точки росы
для температурно-влажностных условий на поверхности стены ( = 19,3
ºС и φ B = 55%) в соответствии с приложением Р СП 23-101-2003 и таблицы
Приложения 7 составит t= 9,76 ºС.
Таким образом, в сечении
3-3 невыпадение конденсата обеспечено = 19,1
> t р = 9,76.
В двух других сечениях
(1-1 и 2-2 по рис. 2) классические формулы по определению неприменимы. Требуется
расчет температурных полей с использованием компьютерных программ.
На рис. 4 и 5
представлены результаты расчета - графики распределения температур на
поверхности узлов в сечениях (1-1) и (2-2) в соответствии с сечениями узлов,
представленных на рис.2.

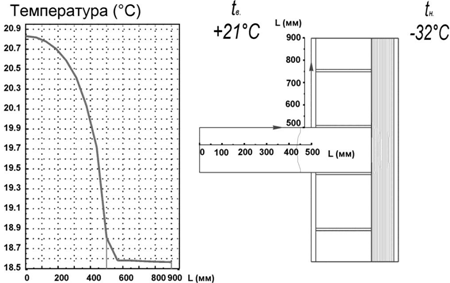

Рис. 4. Распределение
температур на внутренней поверхности узла, сечение 1-1 (минимальная температура
=18,6ºС)

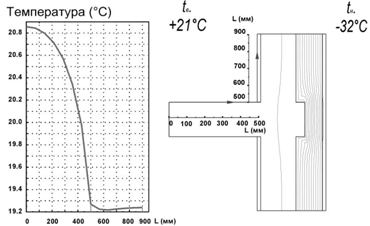

Рис. 5. Распределение
температур на внутренней поверхности узла, сечение 2-2. (минимальная
температура = 19,2ºС)
Минимальные температуры
оказались: сечение (1-1) - = 18,6ºС;
сечение (2-2) - = 19,2ºС.
Температуры точки росы
определяются для температурно-влажностных условий в каждом узле:
сечение (1-1) t = 18,6ºС,
φ= 55% - t р =9,3ºС;
сечение (2-2) t = 19,2ºС,
φ= 55% - tр =9,8ºС.
Температуры поверхностей
в узлах превышают температуры точки
росы, следовательно,
конденсация влаги на внутренних поверхностях
исключена.
сечение (1-1) 18,6 >
9,3ºС;
сечение (2-2) 19,2 >
9,8ºС.
Результаты расчета
представлены в сводной таблице 2.
Таблица 2 Сводная таблица результатов расчета
№ п/п
|
Наименование параметров, размерность
|
Величина
|
Условия соответствия нормам
|
Заключение о соответствии
|
1 Сопротивление
теплопередаче, (м2 ºС)/Вт: - по глади
стены Rто - требуемое
,0
,37Rто >
4,0>3,37
Соответствует
|
|
|
|
|
2
|
Разность температур ∆t0 = (tВ -
τВ), ºС - ∆t0 по расчету - ∆tн по норме СНиП
|
1,35 4,0
|
∆t0<∆tн 1,35<4,0
|
Соответствует
|
3 Температуры
, ºС
- узел 1 (сечение 1-1)
узел 2 (сечение 2-2)
,6
,2
-
|
|
|
|
|
4
|
Температуры точки росы tр на поверхностях расчетных узлов, ºС
- узел 1 (сечение 1-1) - узел 2 (сечение 2-2)
|
9,3 9,8
|
- -
|
- -
|
5 Невыпадение
конденсата на внутренних поверхностях расчетных узлов - узел 1 (сечение 1-1) -
узел 2 (сечение 2-2) -
- >tр
,6>9,3
19,2>9,8
Соответствует
