Разработка генерального плана строительства здания детского ясли-сада на 140 мест
Содержание
Введение
. Обоснование темы проекта
.1 Исходные данные
.2 Область применения
.3 Архитектурно-планировочное решения
.4 Конструктивные решения и технические указания к
проекту
.5 Генеральный план
.6 Инженерное оборудование
. Расчетно-конструктивная часть

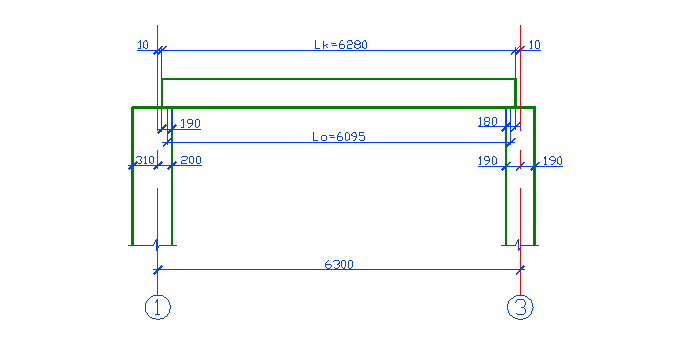

.1 Определение нагрузки межэтажного перекрытия

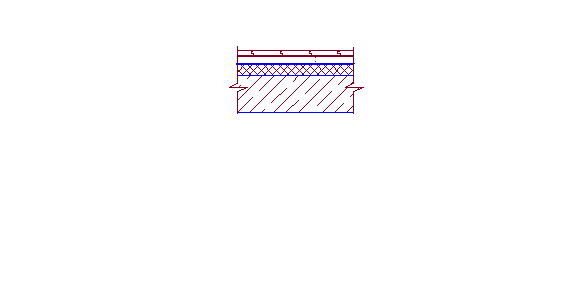

.2 Определение нагрузки на 1кв.м перекрытия
. Организационно-технологическая часть
.1 Технологическая карта
.2 Календарный план производства работ
.3 Стройгенплан
.4 Расчет площадей временных зданий
.5 Расчет потребности воды и электроэнергии
. Экономический раздел
.1 Маркетинг-исследование
.2 Расчет технико-экономических показателей
. Охрана труда и окружающей среды
.1 Охрана труда
.2 Охрана окружающей среды
Заключение
Литература
ВВЕДЕНИЕ
В соответствии с программой президента Республики Казахстан Н.А.
Назарбаева начато широкомасштабное строительство жилого и промышленного
сектора. Данный факт вызывает предложения по увеличению строительных площадей и
вызывает необходимость в создании новых модернизированных проектов во всех
отраслях промышленного и городского строительства.
Для обеспечения лучшей системы обслуживания населения, а так же в целях
градостроительства, учреждения и предприятия располагают в общественных центрах
городов, планировочных и жилых районах, микрорайонах и сельских населенных
пунктах.
Для облегчения доступности и создания лучшей связи населения с
учреждениями обслуживания устанавливают допустимый радиус в пределах
пешеходного сообщения от детских садов - яслей - 300 м, до образовательных
школ, предприятий торговли, общественного питания и бытового обслуживания - 500
м. Общественные центры городов проектируют так, чтобы время поездки не
превышало 1 часа 30 минут.
В условиях рыночной экономики перед капитальным строительством стоят
сложные задачи. Необходимо ускорить ввод объектов в эксплуатацию, сократить
сроки строительства, объем незавершенного строительства, что позволит уменьшить
инвестиционный цикл, освоить новые мощности и повысить производственный
потенциал отраслей народного хозяйства. Важной проблемой является выполнение
жилищной программы, социальная ориентация строительной продукции и
одновременное усилие реконструктивной направленности капиталовложений.
На сегодняшний день в целом по Республике сдаются миллион квадратных
метров жилья, в том числе и коммунальное. Программа жилищного строительства
рассчитана на три года: с 2010 по 2012 год. К примеру, в нашей области за
прошедший 2010 год программа жилищного строительства была выполнена. Ключи от
новых домов получили сотни человек.
Строительство - ключевая отрасль народного хозяйства. Со строительством
прямо связана интенсификация всех без исключения отраслей экономики, повышения
эффективности производства, ускорение научно-технического прогресса, решение
насущных задач общества.
Дипломный проект детского сада на 120 мест в п.Таскала
Западно-Казахстанской области разработан в соответствии с заданием на дипломное
проектирование.
Целью данного дипломного проекта является разработка основных разделов
архитектурно - строительного проекта, выполнение расчетов фундамента и
многопустотной железобетонной плиты перекрытия, объемов строительного
производства, финансовых затрат на строительство.
В расчетно-пояснительной записке представлены следующие разделы:
1. Архитектурно- строительный раздел
. Расчетно-конструктивный раздел
. Организация строительства и ТСП
. Экономический раздел
. Охрана труда и окружающей среды
Таблица 1
Ведомость чертежей
|
Лист
|
Наименование
|
Примечание
|
|
1
|
Фасады в осях 1-6, А-Д; роза ветров: генплан; экспликация
генплана; показатели участка; условные обозначения генплана.
|
|
|
2
|
План на отм. 0,000; план на отм. 3,300; план фундаментов;
экспликация помещений; экспликация полов; сечение фундаментов; узлы.
|
|
|
3
|
План плит перекрытия; план плит покрытия и кровли; разрез
1-1; узлы.
|
|
|
4
|
Расчет плиты перекрытия; расчет фундаментной подушки
|
|
|
5
|
Стройгенплан; ТЭП стройгенплана; условные обозначения;
экспликация стройгенплана; схема складирования ж/б конструкций; масса
элементов.
|
|
|
6
|
Технологическая карта на каменную работу; схема производства
работ; организация рабочего места; график производства работ; калькуляция
трудовых и денежных затрат; ТЭП технологической карты; техника безопасности;
контроль качества.
|
|
1. ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА
1.1 Исходные данные
Здание детского сада на 120 мест относится к группе общественных зданий
для образования, воспитания и подготовки кадров по СНиП 2.08.02-89.. Место
строительства: п.Таскала Западно-Казахстанской области.
Здание 2-ух этажное. На первом этаже запроектированы: игральная-столовая,
спальня-веранда, раздевальная, групповая, кухня с моечной, заготовочной,
раздаточной, постирочная, медицинская комната, палаты. На втором этаже
запроектированы: приемная, игральная-столовая, спальня-веранда, групповая,
комната для музыкальных и гимнастических занятий, методический кабинет.
1.2 Область применения
Здание детского сада на 120 мест предназначено для строительства в 3-ем
климатическом районе , относится ко 2 классу, 2-ой степени долговечности, 2-ой
степени огнестойкости.
Расчетная температура наружного воздуха - 31оС.;
Снеговая нагрузка - 70 кгс/ м2;
Скоростной напор ветра - 38 кгс/ м2;
Сейсмичность не более 6 баллов;
Зона влажности нормальная;
Характеристика участка строительства: площадка горизонтальная, грунты
непучинистые, непросадочные, грунтовые воды на глубине 6 м.
Участок граничит: С юга - территория «Казпочта»
С запада - свободная территория
С востока - пекарня
С севера - музыкальная школа
1.3 Архитектурно-планировочные решения
Здание детские ясли-сад на 140 мест относится к группе общественных
зданий для образования, воспитания и подготовки кадров по СНиП 2.08.02-89.
Район строительства - город Уральск.
Здание 2-ух этажное. На первом этаже запроектированы: игральная-столовая,
спальня-веранда, раздевальная, групповая, кухня с моечной, заготовочной,
раздаточной, постирочная, медицинская комната, палаты. На втором этаже
запроектированы: приемная, игральная-столовая, спальня-веранда, групповая,
комната для музыкальных и гимнастических занятий, методический кабинет.
Высота этажа 3.3 м.
В здании запроектирован подвал, отметка уровня пола -1.840 м. В подвале
предусмотрен тепловой узел.
В плане здание имеет неправильную геометрическую форму.
Размеры здания в плане по крайним осям: длина 38.7 м, ширина 30 м.
Эвакуация людей из здания при пожаре будет осуществляться через наружные
выходы запроектированные на фасадах: И-А, А-И, 1-15, 15-1.
Инженерное оборудование здания: водопровод - хозяйственно-питьевой от
городской сети; канализация - хозяйственно-бытовая в городскую сеть; водосток
внутренний с выпуском на отмостку; отопление - центральное, водяное от
городских сетей, параметры теплоносителя Т=70-95°С; вентиляция естественная;
горячее водоснабжение - от внешней сети; электроснабжение - от наружных сетей
напряжением 380/220 В; освещение - люминесцентными светильниками и лампами
накаливания; связь и сигнализация - радио, телефон, телевидение, автоматическая
пожарная сигнализация.
Степень долговечности здания 2, т.к. его конструктивные элементы
рассчитаны на срок службы 100 лет (стены выполнены из керамического кирпича,
элементы фундаментов и перекрытия - из железобетона). Класс ответственности
здания 2 по СНиП 2.01.07-85. По огнестойкости в соответствии с СНБ 2.02.01-89
здание относится к 2 степени.
Технико-экономические показатели (в соответствии со СНиП 2.08.01-89
«Жилые здания»):
площадь застройки здания
Аз=(12.6+0.62)×(24+0.62)+(24-0.31+0.31)×(9+0.62)+(12.6+0.62)×(12+0.31-0.31)=715
м2
строительный объем зданиянадземной части=7.2×715=5148
м3подземной части=1.84×715=1315.6 м3зд.=5148+1315.6=6463.6 м3
общая площадь здания
2×[(12.6-0.4)×(24-0.4)+(24-0.2+0.2)×(9-0.4)+(12.6-0.4)×(12-0.2+0.2)]=1281.44
м2
полезная площадь здания
Ап=1110.59 м2
расчетная площадь здания
Ар=1019 м2
Здание размещается на участке со спокойным рельефом.
Разрывы между названными зданиями запроектированы с учетом санитарных и
противопожарных норм по СНиП 2.07.01-89: между зданиями 1 и 2 - 40.4 м, 1 и 3 -
42.3 м, 2 и 3 - 25 м.
Ширина пешеходных дорог 2.25м, проездов 7 м.
Выполнена координационная привязка здания к осям строительной
геодезической сетки. Абсолютная отметка, соответствующая условной нулевой,
+230.0 м.
Таблица 2
Экспликация помещений
|
Номер помещ.
|
Наименование
|
Площадь, м2
|
|
Помещения групповых ячеек детей ясельного возраста
|
|
|
1
|
Приемные
|
36.54
|
|
2
|
Игральные-столовые
|
96.86
|
|
3
|
Спальни-веранды
|
68.32
|
|
4
|
Туалетные
|
18.12
|
|
5
|
Буфетные
|
5.98
|
|
Помещения групповых ячеек детей дошкольного возраста
|
|
|
6
|
Раздевальные
|
58.66
|
|
7
|
Групповые
|
205.04
|
|
8
|
Спальни-веранды
|
203.28
|
|
9
|
Туалетные
|
71.64
|
|
10
|
Буфетные
|
15.12
|
|
11
|
Комната для музыкальных и гимнастических занятий
|
74.13
|
|
12
|
Методический кабинет
|
10.75
|
|
13
|
Кабинет заведующего
|
7.03
|
|
14
|
Медицинская комната
|
7.03
|
|
15
|
Приемная
|
6.79
|
|
16
|
Палаты
|
12.12
|
|
17
|
Туалетная
|
1.8
|
|
18
|
Комната персонала
|
14.81
|
|
19
|
Хозяйственная кладовая
|
10.72
|
|
20
|
Кухня с моечной, заготовочной, раздаточной
|
29.72
|
|
21
|
Кладовая овощей
|
3.93
|
|
22
|
Кладовая сухих продуктов
|
7.86
|
|
23
|
Кладовая чистого белья
|
10.94
|
|
24
|
Постирочная
|
18.2
|
|
25
|
Туалетная персонала
|
3.62
|
|
26
|
Электрощитовая
|
1.79
|
|
27
|
Коридоры, тамбуры
|
73.5
|
|
28
|
Тепловой узел
|
16.3
|
|
|
|
|
Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада
1-15 сориентированы на юго-западную сторону, окна фасада А-И на юго-восточную
сторону горизонта. Это отвечает требованиям к теплозащите, инсоляции и
естественному проветриванию проектируемого здания.
Таблица 3
Ведомость отделки помещений
|
Наименование или номер помещения
|
Вид отделки элементов интерьеров
|
Примечание
|
|
Потолок
|
Площадь, м2
|
Стены, перегородки
|
Площадь, м2
|
|
|
1-27, лестничная клетка
|
Известковая окраска
|
1203.43
|
Улучшенная штукатурка
|
3185.1
|
|
|
1,5,6,10,14,15,16, 19,20,21,22,23, 26,27, лестнич- ная
клетка
|
|
|
Окраска масляная
|
1313.01
|
|
|
4,9,17,24,25
|
|
|
Облицовка керамической плиткой
|
712.71
|
|
|
2,3,7,8,11,12,13,18
|
|
|
Оклейка обоями
|
1159.38
|
|
1.4 Конструктивное решение и технические
указания к проекту
Конструктивная система здания бескаркасная. Конструктивная схема здания с
продольным и поперечным расположением несущих стен. Пространственная жесткость
и устойчивость здания обеспечивается: устройством внутренних поперечных стен и
стен лестничных клеток, примыкающих к наружным продольным стенам; плитами
перекрытия, связывающими стены между собой, и их анкеровкой между собой и со
стенами; заполнение швов между плитами бетоном кл.В15 на мелком заполнителе,
такое перекрытие представляет собой сплошной горизонтальный диск,
обеспечивающий прочность здания.
В качестве грунта основания принят грунт супесь (Il=0, e=0.55). Грунтовые
воды отсутствуют.
Фундаменты.
Запроектированные фундаменты - сборные железобетонные ленточные. Отметка
подошвы -2.430 м. Глубина заложения фундаментов -1.530 м.
Ширина плит ленточных фундаментов:
под несущие внутренние стены по осям 3-8, 10-13, В - 800 мм.
под несущие наружные стены по осям 1, 4, 9, 14, 15 - 600 мм.
под самонесущие стены по осям А, Б, Г, Д, Е, Ж, И - 600 мм.
Всего предусмотрено 4 типоразмеров плит.
Плиты ленточных фундаментов укладывать на тщательно спланированную и
утрамбованную поверхность основания. Монолитные участки выполнять из бетона
кл.В12.5.
Блоки стен подвалов под внутренние стены запроектированы шириной 400 мм,
под наружные стены - 500 мм. Их укладывать на цементном растворе М50 с
обязательной перевязкой швов.
Для защиты подвала здания от влаги предусмотрено устройство
гидроизоляции. По наружным поверхностям стеновых блоков устроить защитную
штукатурку из гидрофобного портландцемента в 2 слоя. С внутренней стороны
подвала выполнить защитную штукатурку в 2 слоя общей толщиной 20 мм. Нижний
слой из цементно-песчаного раствора состава 1:2, верхний - 1:3. Защитные слои
наносить по арматурной сетке, которую крепить к блокам при помощи дюбелей.
Горизонтальная гидроизоляция, устраивается между стеновыми фундаментными
блоками и стенами здания и выполняется из 2 слоев рулонного материала
склеенного битумной мастикой.
Для защиты фундаментов от поверхностных вод по периметру здания выполнить
асфальтобетонную отмостку шириной 1000 мм по щебеночному основанию толщиной 150
мм с уклоном от здания ≥3%.
Стены.
В проектируемом здании внутренние стены выполнены из силикатного кирпича
с размерами 250×120×88 мм по СТБ 1160-99. Толщина внутренних
несущих стен 380 мм, самонесущих - 250 мм.
Во внутренних стенах, разделяющих санузлы, предусмотрены вентиляционные
каналы размерами 140×140 мм, 270×140 мм.
Наружные стены выполнены толщиной 510 мм из керамического кирпича
размерами 250×120×88 мм по СТБ 1160-99 в виде трехслойной кладки на гибких
связях с воздушной прослойкой между утеплителем и наружной верстой 40 мм. Для
гибких связей использовать стальные стержни Ø6 АI, их укладывать через 600 мм по
высоте и через 1000 мм по длине. Для фиксации утеплителя между утеплителем и
облицовочным слоем кладки укладывать прокладки из материала утеплителя. В
качестве утеплителя предусмотрены пенополистирольные плиты толщиной 100 мм.
Привязка стен к координационным осям:
Над проемами в стенах уложены сборные железобетонные перемычки. Перемычки
укладывать на кирпичные стены по слою цементного раствора М50.
Спецификация элементов перемычек.
Перекрытие.
В здании запроектированы сборные железобетонные перекрытия из многопустотных
плит толщиной 220 мм.
Всего предусмотрено 5 типоразмеров плит.
Плиты опирать на несущие стены и прогоны по слою цементно-песчаного
раствора М100. Минимальная глубина опирания -130 мм. Пустоты в торцах плит на
глубину опирания, не менее 130 мм, заделать бетоном для предохранения концов
плит от продавливания вышележащей стеной и улучшения тепло- и звукоизоляционных
свойств перекрытий. Швы между плитами заделать бетоном на мелком заполнителе
кл.В15. Отверстия для пропуска сантехнических труб допускается просверлить по
месту в плитах перекрытия; отверстия должны попадать в пустоты плит и иметь
размеры поперечного сечения не более 150×150 мм.
Плиты анкеруют между собой и со стенами арматурными стержнями Ø10
АI, анкера приварить к
монтажным петлям плит перекрытия, места сварки закрыть слоем цементно-песчаного
раствора толщиной 30 мм.
Прогоны запроектированы сборными железобетонными. Опирать прогоны следует
на железобетонную подушку, к закладным деталям прогона приварить уголки ∟50×5-750,
концы уголков заделать в
кирпичной кладке.
Лестницы.
В здании запроектированы лестницы основного назначения из сборных
железобетонных лестничных маршей с фризовыми ступенями и площадок,
расположенных в лестничных клетках огражденных капитальными стенами.
Расчет лестничных маршей и площадок:
количество подъемов: 1650/150=11
количество проступей: 11-1=10
Lгориз. проекции марша=300×10+220×2=3440
мм.
bлестничной клетки=1350×2+100=2800 мм (3000-2800=200 мм - на привязку)
ширина лестничных площадок:
для шага 6.3 м - 6300-3440=2860 мм => bлест. площадки=1290 мм
(2860-1290×2=280 - на привязку);
для шага 6.0 м - 6000-3440=2560 мм => bлест. площадки=1140 мм
(2560-1140×2=280 - на привязку).
По фасаду А-Ж и 15-1 запроектированы лестничные марши из металлических
косоуров швеллерного сечения и сборных железобетонных ступеней. Для повышения
огнестойкости косоуры оштукатурить по металлической сетке. В здании
запроектированы металлические ограждения высотой 900 мм с пластмассовыми
поручнями. Стойки ограждения вмонтировать в гнезда лестничных маршей с
последующим заполнением расширяющимся цементом. Для предупреждения расшатывания
перил крепить стойки двух смежных маршей накладкой на сварке с зачисткой и
окраской швов. Между лестничными маршами по противопожарным требованиям
запроектирован зазор 100 мм для пропуска пожарных шлангов. В лестничной клетке
запроектирован противопожарный водопровод с противопожарными кранами,
устанавливаемыми на ответвлении от стояка на каждом этаже на высоте 1,35 м от
уровня пола в пожарных шкафчиках.
Вход на чердак осуществляется через люки по стремянкам, размер люка 800×600
мм.
Перегородки.
В санузлах, а также для защиты от механических повреждений внутренних
водосточных труб (в лестничных клетках и вспомогательном помещении) на высоту
этажа проектом предусмотрены перегородки толщиной 120 из керамического
полнотелого одинарного кирпича КРО 75/СТБ 1160-99 на растворе М 50.
Межкомнатные перегородки запроектированы из газосиликатных блоков (500×400×100мм)
В местах примыкания пола к перегородкам прокладывать звукоизолирующую
прослойку из упругого материала. Опирания перегородок на плиты перекрытия будет
осуществляться по слою цементно-песчаного раствора М 50 толщиной 20 мм.
Крепить перегородки к плитам перекрытия через 1,5 м скобами. Крепление
монтажных металлических изделий выполнить пристрелкой дюбелей в плиты
перекрытия или пропускать их в швы между плитами. Последние 3 ряда кладки
перегородки необходимо армировать по всей длине. Места сопряжения перегородок с
перекрытиями после заделки швов оклеить полосой ткани.
При примыкании перегородок к стенам будет осуществляться крепление при
помощи ершей, забиваемых в антисептированные пробки или в швы кладки. Стальные
ерши крепить при помощи дюбелей к антисептированной пробке, находящейся в
конструкции перегородки. В местах примыкания перегородок к стенам между их
поверхностями необходимо уложить паклю, смоченную в гипсовом растворе.
Покрытие.
Тип крыши - плоская, совмещенная. Конструкция кровли см. лист 2
ДП-1292-2005-АС.
Отвод воды с крыши будет осуществляться через внутренний организованный
водоотвод, запроектировано 3 водоприемных воронки Ø200
мм, ширина парапета
принята равной 250 мм.
Вокруг водоприемных воронок внутреннего водостока основной
водоизоляционный ковер усилить двумя дополнительными слоями рулонного материала.
В местах примыкания кровли к стенам устраивать наклонные бортики (под
углом 450) из цементного раствора размерами 100×100 мм.
В местах примыкания водоизоляционного ковра к парапету его необходимо
усилить двумя дополнительными слоями с заведением их наверх парапета.
Металлический лист по верху парапета должен иметь гнутый профиль и
перекрывать стену по высоте не менее 50 мм и иметь плоскость отрыва капель не
менее 80 мм от стены парапета.
Вентшахты и вентканалы на крыше запроектированы из керамического полнотелого
одинарного кирпича КРО 75/СТБ 1160-99. Для предотвращения попадания в них
атмосферных осадков запроектирован козырек из оцинкованной стали.
Полы
Таблица 4
Экспликация полов
|
Номер помещения
|
Тип пола
|
Схема пола или тип пола по серии
|
Элементы пола и их толщина, мм.
|
Площадь, м2
|
|
2, 3, 7, 8
|
1
|
|
Паркет штучный - 15 Прослойка из клеящей мастики - 1
Армированная стяжка из цементно-песчаного раствора М150 - 30 Пароизоляция -
1слой полиэтиленовой пленки - 0.02 Утеплитель - каменная вата «Parоc»- 70
Ж.б. плита перекрытия - 220
|
286.75
|
Окна и двери.
Всего 3 типа окон. Окна запроектированы с тройным остеклением (со
стеклопакетом и стеклом снаружи) и с двойным остеклением (стеклопакет), одно- и
двустворчатые.
С наружной стороны оконного блока по бортику из цементного раствора М 100
выполнить слив из оцинкованной стали по кровельным костылям размерами 20×3
мм с шагом 600 мм,
которые крепить дюбелями полиамидными марки Д 45-5-8УЗ ГОСТ 26998-86Е. Сливы из
оцинкованной стали толщиной 0,8 мм должны быть плотно обжаты к костылям. Вылет
сливов - не менее 50 мм за наружную плоскость стены.
Подоконник устанавливать в зазор между оконным блоком и стеной.
Образовавшееся пространство заполнить монтажной пеной.
Двери запроектированы глухие филенчатые, одно- и двупольные. Всего 6
типов дверей.
Двери лестничных клеток выполняются самозакрывающимися с уплотнением
притворов.
Поверхности дверных блоков, примыкающих к стенам, должны
антисептироваться и защищаться гидроизоляционным рулонным материалом. Зазор
между коробкой и наружной стеной тщательно проконопатить термоизоляционными
материалами - на ¾ глубины зазор проконопатить сухой паклей, а оставшуюся
¼
глубины со стороны
помещения проконопатить жгутом, смоченным в гипсовом растворе. Крепить дверные
блоки в стенах стальными костылями, забиваемыми в антисептированные деревянные
пробки, установленные в проеме в процессе кладки. С каждой стороны дверного
блока должно быть установлено не менее 3 пробок по высоте.
Таблица 5
Ведомость проемов
|
Марка,поз.
|
Размер проема в кладке b×h, мм
|
|
ОК1
|
1510×1810
|
|
ОК2
|
910×1810
|
|
ОК3
|
910×610
|
|
1
|
1510×2070
|
|
2
|
1310×2070
|
|
3
|
910×2070
|
|
4
|
810×2070
|
|
5
|
710×2070
|
Таблица 6
Спецификация элементов заполнения проемов
|
Поз.
|
Обозначение
|
Наименование
|
Количество по фасадам
|
Масса ед., кг
|
Приме-чание
|
|
|
|
1-15
|
15-1
|
И-А
|
А-И
|
Всего
|
|
|
|
|
Окна
|
|
|
|
|
|
|
|
|
ОК1
|
СТБ 939-93
|
О3С18-15Б5 ПОССП
|
14
|
10
|
15
|
14
|
59
|
|
1810
|
|
ОК2
|
|
О3С18-9А ПОССП
|
―
|
―
|
―
|
4
|
2
|
|
1810
|
|
ОК3
|
|
О2О6-9А ПОСП
|
―
|
―
|
4
|
―
|
4
|
|
610
|
|
|
|
|
|
|
|
|
|
|
|
|
Блоки дверные
|
|
|
|
|
|
|
|
|
1
|
СТБ 1138-98
|
3
|
2
|
5
|
1
|
11
|
|
2070
|
|
2
|
|
ДГФ21-15
|
―
|
―
|
―
|
―
|
6
|
|
2070
|
|
3
|
|
ДГФ21-7
|
―
|
―
|
―
|
―
|
22
|
|
2070
|
|
4
|
|
ДГФ21-8
|
―
|
―
|
―
|
―
|
27
|
|
2070
|
|
5
|
|
ДГФ21-13
|
―
|
―
|
―
|
―
|
4
|
|
2070
|
|
6
|
|
ДГФ21-9
|
―
|
―
|
―
|
―
|
12
|
|
2070
|
1.5 Генеральный план
Генеральный план на строительство детского сада расположенного по
ул. Калинина в п.Таскала разработан на основании СНиП 2.07.01-89
«Градостроительство. Планировка и застройка городских и сельских поселений».
Здание размещается на участке со спокойным рельефом.
Разрывы между названными зданиями запроектированы с учетом санитарных и противопожарных
норм по СНиП 2.07.01-89: между зданиями 1 и 2 - 40.4 м, 1 и 3 - 42.3 м, 2 и 3 -
25 м.
Ширина пешеходных дорог 2.25м, проездов 7 м.
Выполнена координационная привязка здания к осям строительной
геодезической сетки. Абсолютная отметка, соответствующая условной нулевой,
+230.0 м.
Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада
1-15 сориентированы на юго-западную сторону, окна фасада А-И на юго-восточную
сторону горизонта. Это отвечает требованиям к теплозащите, инсоляции и
естественному проветриванию проектируемого здания.
Привязка проектируемого здания выполнена от запроектированного участка.
Здание ориентировано главным фасадом на восток.
Вертикальная планировка участка запроектирована в увязке с прилегающей
территорией, с учетом организации нормального отвода атмосферных вод и
оптимальной высоты привязки здания.
Отвод атмосферных вод (и талых) от здания осуществляется по
спланированной поверхности в карты зеленых насаждений. Проектируемый уклон
территории участка не превышает допустимых пределов и обеспечивает сток
поверхностных вод от здания. Зеленые насаждения подобраны с учетом ассортимента
местного питомника.
Основные технико-экономические показатели по генеральному плану
Технико-экономические показатели (в соответствии со СНиП 2.08.01-89 «Жилые
здания»):
площадь застройки здания
Аз=(12.6+0.62)×(24+0.62)+(24-0.31+0.31)×(9+0.62)+(12.6+0.62)×(12+0.31-0.31)=715
м2
строительный объем зданиянадземной части=7.2×715=5148
м3подземной части=1.84×715=1315.6
м3зд.=5148+1315.6=6463.6
м3
общая площадь здания
2×[(12.6-0.4)×(24-0.4)+(24-0.2+0.2)×(9-0.4)+(12.6-0.4)×(12-0.2+0.2)]=1281.44
м2
полезная площадь здания
Ап=1110.59 м2
расчетная площадь здания
Ар=1019 м2
1. Площадь участка ------------1733,75 м2
2. площадь застройки ---------715 м2
. Площадь покрытия ----------551,0 м2
. Площадь озеленения --------840,75 м2
. Плотность застройки -------20 %
. Процент озеленения --------48 %
1.6 Инженерные оборудования
Водопровод - хозяйственно-питьевой от наружных сетей.
Канализация - хозяйственно -фекальная в наружную сеть.
Отопление - от наружных тепловых сетей, теплоноситель вода Т=950-700 С и
1500-700.
Вентиляция - приточно-вытяжная с механическим и естественным побуждением.
Освещение - лампами накаливания и люминесцентными светильниками.
Электроснабжение - от внешней сети напряжением 380/220 В.
Устройства связи - телефонизация, радиофикация, и озвучение,
электрочасофикация, звонковая сигнализация, телевидение, пожарная сигнализация.
Горячее водоснабжение от наружной тепловой сети вода Т=650-700С.
2. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
2.1 Определение нагрузки на 1м2 межэтажного
перекрытия
Рис.
2 Определение нагрузки на 1м2 межэтажного перекрытия.
Таблица
9
Определение
нагрузки на 1м2 межэтажного перекрытия.
|
Вид и расчет нагрузки
|
Нормативная, кН/м2
|
γƒ
|
Расчетная, кН/м2
|
|
1. Постоянная Паркет штучный - 15, ρ=500
кг/м3 0,015×5
Прослойка из клеящей
мастики - 1, ρ=1400 кг/м3 0,001×14
Армированная стяжка из
цементно-песчаного раствора М100 - 30, ρ=2000 кг/м3 0,03×20 Тепло-, звукоизоляция - плиты
«Strоprоck» - 30 мм, ρ=110 кг/м3 0,03×1,1
Железобетонная плита
перекрытия приведенной толщины - 110, ρ=2500 кг/м3 0,11×25
Итого:
|
0,075 0,014 0,6 0,03 2,75 3,235
|
1,1 1,3 1,3 1,2 1,1
|
0,0825 0,065 0,78 0,04 3,03 3,646
|
|
2. Временная Детские ясли сад Полная:
|
1,5 4,74
|
1,3
|
1,95 5,6
|
2.2 Определение нагрузки на 1 м2 покрытия
Рис. 3 Определение нагрузки на 1 м2 покрытия
Таблица 10
Определение нагрузки на 1 м2 покрытия
|
Вид и расчет нагрузки
|
Нормативная, кН/м2
|
γƒ
|
Расчетная, кН/м2
|
|
1. Постоянная Двухслойный наплавляемый рулонный ковер 0,05×2
Армированная
цементно-песчаная стяжка- 30, р=2000 кг/м3 0,03×20 Утеплитель - плиты минераловатные
PARОC - 160, р=150 кг/м3 0,16×1,5 Керамзитовый гравий по уклону -
150, р=400 кг/м3 0,15×4 Пароизоляция - 1 слой рубероида
РПП-300А 0,05×1 Железобетонная плита покрытия приведенной толщины - 110,
р=2500 кг/м3 0,11×25 Итого:
|
0,1 0,6 0,24 0,6 0,05 2,75 4,28
|
1,2 1,3 1,2 1,3 1,2 1,1
|
0,12 0,78 0,288 0,78 0,06 3,03 4,98
|
|
2. Временная снеговая г. Уральск 0,7 Полная
|
0,7 4,98
|
1,4
|
0,98 5,96
|
2.3 Расчет плиты перекрытия
Рассчитать и законструировать сборную многопустотную плиту перекрытия с
номинальными размерами 1,5×6,3 м с опиранием на внутреннюю и
наружную кирпичные стены. Плиту выполнить из бетона класса В20, продольная
рабочая арматура класса AIII.
2.3.1 Полная расчетная нагрузка на 1 м плиты
q=5,6×1,5=8,4 кН/м
2.3.2 Определение расчетного пролета и
конструктивной длины плиты
Рис
4. Определение расчетного пролета и конструктивной длины плиты.
=6280
( по каталогу )=6280-180/2-190/2=6095 мм.
2.3.3 Расчетная схема плиты
Рис
5. Расчетная схема плиты.
2.3.4 Определение максимального расчетного усилия
Мmax=q×L02/8=8.4×6.0952/8=39
кНм
Qmax=q×L0/2=8.4×6.095/2=25.6
кН
2.3.5 Расчетные данные для расчета плиты
-
бетон класса В20;
Rb=11,5
МПа; Rbt=0,9 МПа (Таблица 13 СНиП 2.03.01-84* «Бетонные и железобетонные
конструкции»);
- γ b2=0,9 (таблица 15 СНиП 2.03.01-84*);
рабочая
арматура класса АIII. Rs=365 МПа (таблица 22 СНиП 2.03.01-84*);
2.3.6 Вычисление размеров эквивалентного сечения
― Определение количества пустот из условия, что на каждые 200 мм
приходится 1 пустота.=1500/200=7.5 =>принимаем 7 пустот
Рис
6. Вычисление размеров эквивалентного сечения.
h1=0,9d=0,9×159=143мм
-
высота и ширина эквивалентного сечения квадрата
=hf’=(220-143)/2=38,5
мм
’
- высота полки сечения
― Приведенная суммарная толщина ребер:
b=1460-7×143=459 мм
Ширина
полки: bf’=1460 мм
2.3.7 Расчет прочности плиты по нормальным сечениям
― Рабочая высота сечения:о=h-a=22-2,5=19,5 см
― Определение положения нейтральной оси:
Mf=Rb×bf’×hf’×(hо-hf’/2)=11,5×100×0,9×146×3,85×(19,5-3,85/2)=10224669,26
Нсм =102,25 кНм >
Mmax=39 кНм ⇒ нейтральная ось проходит в пределах полки и сечение рассчитывается как
прямоугольное с шириной bf’=146 см.
― Определение коэффициента άо
άо=Mmax/(Rb×bf’×hо2)=39×105/(11.5×100×0.9×146×19.52=0.067
По таблице, по άо=0.067 принимаем:
ξ=0.07
η=0.965
― Для бетона класса В20 и арматуры
класса АIII принимается ξr и άr
άr=0.430 > άо=0.067
ξr=0.627 > ξ=0.07
Элемент армирован нормально.
― Требуемая площадь поперечного сечения
продольной рабочей арматуры:
As= Mmax/(Rs×η×hо)=39×105/(365×100×0,965×19,5)=5,68
см2
― Определяем коэффициента армирования:
μ=As/(b×hо)=5.68/(45.9×19.5)=0.61
> μmin=0.0005
Армирование производится сеткой, в которой продольные стержни являются
рабочей арматурой плиты. Продольные стержни сетки расположены в каждом ребре
плиты, и поэтому общее их количество составляет 8 шт.
Принимается 8Ø 10АIII; AS=6.28 см2.
Поперечные стержни сетки принимаются Ø3 ВрI (по таблице соотношения
диаметров) с шагом S=200 мм.
В верхней полке плиты по конструктивным соображениям принимаем сетку
марки:
Для поперечного армирования принимаются конструктивно-короткие каркасы,
устанавливаемые в опорных четвертях пролета плиты. Каркасы устанавливаются в
крайних ребрах и далее через 2-3 пустоты. Количество каркасов с одной стороны
равно 4.Диаметр продольных и поперечных стержней принимается 6АI.
― Проверка условия:
Q1=2,5×Rbt×b×h0 =
2,5×0,9×100×0,9×45,9×19,5 = 181247,62 Н = 181,25 кН > Qmax=25.6 кН
Рис 7.
2.3.8 Проверка плиты на монтажное усилие
― Монтажные петли располагаются на
расстоянии а=500 мм от торцов плиты.
― Нагрузка от собственного веса плиты с
учетом коэффициента динамичности:
q =
0,11×1,49×25×1,1×1,4 = 6,31 кН/м
,1 - коэффициент надежности по нагрузке
,4 - коэффициент динамичности
― Величина отрицательного расчетного
изгибающего момента от веса консольной части плиты:
Моп=q×a2/2=6,31×0,52/2=0,79 кНм
Этот момент воспринимается продольной арматурой верхней сетки и
конструктивной продольной арматурой каркасов. В верхней сетке в продольном
направлении расположены стержни Ø4ВрI с шагом 200 мм. Площадь этих
стержней AS=8×0,126=1,008 см2
― Необходимое количество арматуры на
восприятие отрицательного момента:
As= Моп/(0.9×Rs×hо)=0.79×105/(0.9×410×100×19.5)=0.11 см2
=410 МПа (таблица 23 изменение 2 СНиП 2.03.01-84*)
Аs=0,11 cм2 меньше имеющейся арматуры Аs=1,008 см2 ⇒ прочность плиты на монтажное усилие
обеспечена.
2.3.9 Расчет монтажных петель
― Определение нагрузки от собственного
веса плиты:
Р=2950×10×1,1×1,4=45430 Н=45.43 H
При подъеме плиты ее вес может быть передан на 3 петли.
― Усилие на 1 петлю:
=P/3=45,43/3=15,14 кН
Петли выполнить из арматуры кл.АI, Rs=225 МПа
― Площадь поперечного сечения петли:
АS1=N/Rs=15.14×103/(225×100)=0.67 cм2
Принимаем петлю Ø10 АI, As=0,785 см2.
.4 Расчет лестничного марша
Рассчитать и законструировать лестничный марш ребристой конструкции с
фризовыми ступенями при следующих данных:
1-1
Рис
8. Лестничный марш
высота
этажа Нэ=3,3 м;
ширина
марша b=1350 мм;
высота
ребер hр=190 мм;
толщина
ребра bр=100 мм;
размеры
ступеней марша 300×150
мм;
ширина
проступей фризовых ступеней 220 мм.
Длина
горизонтальной проекции марша:
= 300×10+220×2=3440
мм
Высота
подъема марша 1650 мм
tgά=1650/3440=0.4796 ά=25º
cоsά=cоs25º=0.906
-
Длина марша
=L/cоsά=3440/0.906=3795
мм
Марш
выполняется из бетона класса В 20, в качестве рабочей принимается арматура
класса А III, арматура сетки - Вр I.
Расчетные
данные:
Rb=11,5
МПа (таблица 13 СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»);
- γb2=0.9 (таблица 15 СНиП 2.03.01-84*);
Rs=365
МПа (таблица 22 СНиП 2.03.01-84*)
2.4.1 Определение нагрузки на марш
-
Собственный вес типового марша по каталогу qn=3,6 кН/м2
Коэффициент
надежности по нагрузке γf=1.1
-
Временна нормативная нагрузка рn=3 кН/м2 (таблица 3 СНиП 2.01.07-85 «Нагрузки и
воздействия»).
Коэффициент
надежности для временной нагрузки γf=1.2
-
Расчетная полная нагрузка, действующая на 1 погонный метр горизонтальной
проекции марша при ширине марша 1.35 м равна:
Полная
расчетная нагрузка, действующая перпендикулярно маршу:
кН/м
Определение
расчетного пролета марша:
м
Принимается
следующая расчетная схема марша:
Рис
9. Расчетная схема марша
― Определение максимального расчетного усилия:
кНм
кН
2.4.2 Расчет марша по нормальным сечениям
-
Действительное сечение марша заменяется на расчетное тавровое с полкой в сжатой
зоне. При этом b=2bр=2×100=200
мм.
Рис
10. Расчет марша по нормальным сечениям
Ширина
полки
при отсутствии поперечных ребер принимается не более:
мм
мм
За
расчетное принимается меньшее из двух значений, т.е. окончательно
мм
Определение
положения нейтральной оси:
мм -
рабочая высота сечения
кНм
кНм <
кНм. Следовательно, нейтральная ось проходит в полке и
сечение необходимо рассчитывать как прямоугольное с шириной
мм.
по
таблице принимается
и
.
Для
бетона класса В 20 и арматуры класса АIII принимается
и
<
<
архитектурный планировочный строительный межэтажный
Следовательно
марш армирован нормально.
Определение
требуемой площади арматуры:
см2
В
каждом ребре устанавливается по одному каркасу. Принимается 2Ø14 АIII c As=3,08 см2.
Поперечная
арматура принимается согласно таблице соотношения диаметров из условия сварки и
принимается Ø5
ВрI.
Шаг
поперечной арматуры принимается из конструктивных соображений и равен:
мм.
Принимается
мм
мм.
Принимается
мм
Проверка
условия:
Q≤ 2,5× Rbt
×b×h0
,5×Rbt×b×h0=2,5×0,9×100×0,9×20×16=64800Н=64,8кН=15,62кН<64,8кН.
Следовательно,
всю поперечную силу воспринимает бетон.
Т.к.
плита работает совместно со ступенями, ее армируют конструктивной сеткой,
принимаемой по ГОСТ 8478-81.
2.5 Расчет фундамента
Рассчитать
и законструировать ленточный фундамент под внутреннюю стену при следующих
данных:
толщина
стены 380 мм;
высота
этажа Нэ=3,3 м;
здание
двухэтажное;
основанием
служит супесь (IL=0; e=0,55);
здание
с подвалом Нподв.=1.84 м;
фундамент
выполнен из бетона класса В12,5;
рабочая
арматура класса АIII;
район
строительства п.Таскала;
расчетная
нагрузка на 1м2 перекрытия qпер.=5,6 кН/м2;
расчетная
нагрузка на 1 м2 покрытия qпок.=5,96 кН/м2;
2.5.1 Определение нагрузки на фундамент
-
От покрытия:пок=qпок.×(Lп/2)×2=5,96×(6,3/2)×2=37,55 кН/м
От
перекрытия:
пер.=
qпер.×(Lп/2)×2×nэ=5,6×(6,3/2)×2×2=70,56
кН/м
От
собственного веса стены:
собст.
веса ст.=0,38×Hэ×nэ×18×1,1=0,38×3,3×2×18×1,1=49,66 кН/м
От
штукатурки:
шт.=0,02×2×Hэ×nэ×18×1,2=0,02×2×3,3×2×18×1,2=5,7
кН/м
От
стеновых блоков:
ф.б.с.=0,4×Hподв ×24 ×1,1=0,4 ×1,54 ×24
×1,1=16,26 кН/м
Полная
расчетная нагрузка на фундамент:
=Nпок
+ Nпер + Nсобст. веса ст + Nшт. + Nф.б.с=37,55 +70,56 +49,66 + 5,7
+16,26=179,73 кН/м
.5.2 Определение глубины заложения фундамента
Рис 11. Определение глубины
заложения фундамента=2,430-1,840=0,59 м
2.5.3
Расчет основания
- Определение нормативной
нагрузки на фундамент:
п=N/1.15=179.73/1.15=155.75
кН/м
Расчетные характеристики
грунта:=300 кПа (таблица 3 приложение 3 СНиП 2.02.01-83 «Основания зданий и
сооружений»)
Сn=17 кПа и φ=29°(таблица 2 приложение 1 СНиП 2.02.01-83 «Основания
зданий и сооружений»)
Определение предварительных
размеров подошвы фундамента:
=Nn/(Rо-γср×d)=155.75/(300-20×0.59)=0.54 м
Так как d=0.54 м < 2 м
поправка на расчетное сопротивление грунта делается по формуле:
=Rо[1+k1(b-b1)/b0]
× (d+d0)/(2d0) кПа
К1=0,05 (т.к основанием для
фундамента служит супесь)=2м=1м
R=300[1+0.05(0.54-1)/1]
× (0.59+2)/(2×2)=190.36 кПа
Определение окончательной
ширины подошвы фундамента:
=Nn/(Rо-γср×d)=155.75/(190.36-20×0.59)=0.87 м
Окончательно принимается b=1
м
Определение среднего давления
под подошвой фундамента:
Рср= Nn/b+ γср×d=155.75/1+20×0.59=167.55 кПа
Определение расчетного
сопротивления грунта:
R=
(γС1×γС2/ К) × (Мγ×КZ ×b ×γ11+ Мq ×d × γ11’+ Мс ×C)
γС1=1,25; γС2=1 (таблица 3 СНиП 2.02.01-83 «Основания зданий и сооружений»)
К=1,1 (т.к. данные приняты по
СНиП)
Мγ=1.06; Мq=5.26; Мс=7.67 (таблица 4 СНиП 2.02.01-83 «Основания
зданий и сооружений»)
КZ=1 (Т.к. ширина подошвы
фундамента менее 10м)
γ11
= γ11’=18 кН/м3
R=(1.25
×1/1.1) ×(1.06 ×1 ×1 ×18+5.26 ×0.59
×18+7.67 ×17)=233.25 кПа=233.25
кПа > Рср= 177,88 кПа
Определение запаса прочности:
(233.25-167.55)/233.25
× 100%=28% > 10%
Принимаем b=0.8 м
Рср= Nn/b+ γср×d=155.75/0,8+20×0.59=206,49 кПа
R=(1.25
×1/1.1) ×(1.06 ×1 ×0,8 ×18+5.26 ×0.59
×18+7.67 ×17)=228,92 кПа
(228,49-206,49)/228,49
× 100%=9,6% < 10%
Окончательно принимаем b=0.8
м
2.5.4
Расчет тела фундамента
- Определение размеров по
каталогу:
ФЛ8.24-3 b=800 мм, l=2380 мм,
h=300 мм; N=179.73 кН/м
Определение реактивного
давления грунта:
гр=N/b=179.73/0.8=224.66 кПа
Расчетная схема фундамента:
Рис 12. Расчет тела
фундамента
Определение максимального
расчетного усилия:
=Pгр×с2/2=224,66×0,22/2=4,49 кНм=Pгр×с=224,66×0,2=44,93
кН=(b-b1)/2=(800-400)/2=200 мм
Расчетные данные:
фундамент выполнен из бетона
класса В12,5=0,66 МПа (Таблица 13 СНиП 2.03.01-84* «Бетонные и железобетонные
конструкции»);
γ
b2=1
- Рабочая арматура класса
АIII=365 МПа (таблица 22 СНиП 2.03.01-84*)
под фундаменты устраивается
песчаная подготовка
Рабочая высота подушки
фундамента:
о=h-a=300-50=250 мм
Определение рабочей высоты
фундамента из условия прочности на действие поперечной силы:
о=Qmax/(φb3×Rbt)=44.93/(0.6×0.66×103)=0.11
м < 0.25 м
Определение требуемого
количества арматуры:
Аs= Mmax/(0.9×Rs×hо)=4.49×105/(0.9×365×100×25)=0.55
см2
Определение количества
стержней:=1000/200=5
Принимается 5Ø10 АIII, АS=3.93 см2.
В другом направлении
устанавливается арматура Ø6
АI.
2.5.5
Расчет монтажных петель
- По каталогу V=0,46 м3
Нагрузка от собственного веса
подушки:
Р=0,46×25×1,1×1,4=17,71
кН
Усилие на 1 петлю:
=P/2=17.71/2=8.86 кН
Требуемое количество арматуры
на 1 петлю:
Петлю выполнять из арматуры
класса АI (Rs=225 МПа)
Аs=N/Rs=8.86×103/(225×100)=0.39
см2
Принимается Ø8 АI, Аs=0,503 см2
.
ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
3.1
Технологическая карта
.1.1
Область применения
Технологическая карта
разработана на устройство кровли из материала «Кинепласт» на объекте «Детские
ясли-сад на 140 мест».
Режим труда в данной
технологической карте принят из условия оптимально высокого темпа выполнения
трудовых процессов путём улучшения организации рабочего места, чёткого
распределения обязанностей между рабочими звена с учётом разделения труда и
максимального совмещения операций, применения усовершенствованного инструмента,
приспособлений и инвентаря.
3.1.2
Технология и организация производства работ
Таблица 11
Подсчет объемов работ
|
Наименование работ
|
Формулы и эскизы
|
Ед. изм.
|
Коли-чество
|
|
1
|
2
|
3
|
4
|
|
1. Очистка основания от мусора и грязи, с уборкой мусора
|
Sк =(12,6+0,06×2)×(24+0,06×2)-1,9×(6-
-0,06×2)+24×(9+0,06×2)+12×(12,6+0,06×
×2)=666.6 м2
|
100 м2
|
6.67
|
|
2. Сушка основания
|
Sк =(12,6+0,06×2)×(24+0,06×2)-1,9×(6-
-0,06×2)+24×(9+0,06×2)+12×(12,6+0,06×
×2)=666.6 м2
|
100 м2
|
6.67
|
|
3. Устройство пароизоляции из рубероида РПП 300А
|
Sк =(12,6+0,06×2)×(24+0,06×2)-1,9×(6-
-0,06×2)+24×(9+0,06×2)+12×(12,6+0,06×
×2)=666.6 м2
|
100 м2
|
6.67
|
|
4. Устройство подсыпки из керамзитового гравия
|
Sк =(12,6+0,06×2)×(24+0,06×2)-1,9×(6-
-0,06×2)+24×(9+0,06×2)+12×(12,6+0,06×
×2)=666.6 м2
|
100 м2
|
6.67
|
|
5. Устройство утеплителя
|
Fкр= Sк×k=666.6×1.077=717.93
м2 k-коэффициент
учитывающий уклон кров- ли (уклон 1:5 → k=1.077)
|
100 м2
|
7.18
|
|
6. Устройство стяжки
|
Fкр= Sк×k=666.6×1.077=717.93
м2
|
100 м2
|
7.18
|
|
7. Устройство цементно-песчаных бортиков
|
Pкр=(38,7+0,06×2)×2+30+0,06×2+24+0,06×
×2+1,9×2+12+6=153,68 м
|
100 м
|
1.537
|
|
8. Огрунтовка стяжки
|
Fкр= Sк×k=666.6×1.077=717.93
м2
|
100 м2
|
7.18
|
|
9. Устройство двухслойной кровли
|
Fкр= Sк×k=666.6×1.077×2=1435.86
м2
|
100 м2
|
14.36
|
|
10. Устройство примыканий кровли к парапету
|
Sприм. кр.=Sн.сл.+Sв.сл.=1.14×153.68+1.04×
153.68=169+153.68=359.55
м2
|
100 м2
|
3.6
|
|
11. Устройство примыканий кровли к воронкам внутреннего
водостока
|
По плану кровли n=3шт
|
шт
|
3
|
|
12. Отделка парапета кровельной сталью
|
S=b×Pкр=0.8×[(38,7+0,06×2)×2+30+0,06×
×2+24+0,06×2+1,9×2+12+6]=122.94 м
|
1 м2
|
122.94
|
|
13. Устройство колпаков над вентиляционными шахтами.
|
По плану кровли n=3шт
|
шт
|
3
|
|
14. Подача материалов: а) Минераловатные плиты б) Рубероид
РПП 300А в) Кровельный материал «Кинепласт» г)Керамзитовый гравий
|
а) m=717.93×0.16×150=17230 кг =17 т. б) m=1.2×1.7×666.6=1359.8
кг =1.36 т в) m=1.2×1.7×(1435.86+359.55)=3662
кг= =3.66 т. г)
m=666.6×0.15=99.99 м3
|
100 т 100 м3
|
0.17 0.014 0.037 1
|
Таблица 12
Калькуляция трудовых затрат и машинного времени.
|
Наименование работ
|
Объем работ
|
Обоснова- ние
|
Состав звена
|
Норма времени на ед. изм.
|
Норма времени на весь объем
|
|
Ед. изм.
|
Кол-во.
|
|
|
чел-час
|
маш-час
|
чел-час чел-дн
|
маш-час маш-дн
|
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
Очистка основания
|
100 м2
|
6.67
|
НЗТ7-17
|
Кровельщик 2р-1
|
0.41
|
0.41
|
2.73 0,34
|
2.730,34
|
|
Сушка основания
|
100 м2
|
6.67
|
НЗТ7-19
|
Кровельщик 2р-1
|
8.6
|
8.6
|
57.367.17
|
57.367.17
|
|
Устройство пароизоляции
|
100 м2
|
6.67
|
НЗТ7-133
|
Изолиров- щик 3р-1 2р-1
|
7.18
|
|
47.895.99
|
|
|
Устройство подсыпки из керамзитового гравия
|
100 м2
|
6.67
|
НЗТ7-147
|
Изолиров- щик 3р-1 2р-1
|
4.6
|
|
30.683.83
|
|
|
Устройство утеплителя
|
100 м2
|
7.18
|
НЗТ7-150
|
Кровельщик 3р-1 2р-1
|
5
|
|
35.94.49
|
|
|
Устройство стяжки
|
100 м2
|
7.18
|
НЗТ7-161
|
Изолиров- щик 4р-1 3р-1
|
6.8
|
|
48.826.1
|
|
|
Устройство цементно-песчаных бортиков
|
100 м
|
1.537
|
НЗТ7-163
|
Изолиров- щик 3р-1
|
10.35
|
|
15,91 1.99
|
|
|
Огрунтовка стяжки
|
100 м2
|
7.18
|
НЗТ7-21
|
Кровельщик 4р-1
|
0.65
|
|
4.67 0.58
|
|
|
Устройство двухслойной кровли
|
100 м2
|
14.36
|
НЗТ7-7
|
Кровельщик 4р-1 3р-1
|
4.6
|
|
66.06 8.26
|
|
|
Устройство примыканий кровли к парапету
|
100 м2
|
3.6
|
НЗТ7-27
|
Кровельщик 4р-1 3р-1
|
4.4
|
|
15.841.98
|
|
|
Устройство примыканий кровли к воронкам внутреннего
водостока
|
шт
|
3
|
НЗТ7-24
|
Кровельщик 5р-1
|
1.28
|
|
3.840.48
|
|
|
Отделка парапета кровельной сталью
|
1 м2
|
122.94
|
НЗТ7-52
|
Кровельщик 3р-1
|
0.29
|
|
35.654.46
|
|
|
Устройство колпаков над вентиляционными шахтами.
|
шт
|
3
|
НЗТ7-65 НЗТ7-66
|
Кровельщик 4р-1
|
1.1+ +0.33= =1.43
|
|
4.290.54
|
|
|
Подача материалов: а) Минераловатные плиты б) Рубероид РПП
300А в) Кровельный материал «Кинепласт»
|
100 т
|
0,221
|
НЗТ1-209 НЗТ1-215
|
Машинист подъемника 3р-1 Такелажник 2р-4
|
35.6+ +6.8= =42.4
|
8.9+ +1.7= =10.6
|
9.371.17
|
2.340.29
|
|
г)Керамзитовый гравий
|
100 м3
|
1
|
НЗТ1-207 НЗТ1-213
|
|
70.4+ +23.2× ×4= =163.2
|
17.6+ +5.8××4= =40.8
|
163.220.4
|
40.85
|
|
542.267.78
|
98.2412.28
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выбор методов и способов производства работ.
Перед началом производства изоляционных работ выполняются и должны быть
приняты по акту все строительно-монтажные работы в том числе, замоноличивание
стыков (швов) между сборными железобетонными плитами.
Работы по устройству кровли должны выполняться специализированными
бригадами (звеньями) при техническом руководстве производителя работ (мастера).
Рабочие бригады должны быть обучены порядку выполнения этих работ, включая и
требования охраны труда и техники безопасности.
Перед устройством изоляционных слоёв основание должно быть сухим обеспыленным,
исключаются всякие неровности. Обеспылевание поверхности основания производится
подметально-пылесосной машиной «Циклон» КУ-405. Сушка поверхности
осуществляется с помощью машины СО-107. Перед сушкой увлажненных поверхностей
производят удаление воды с неровностей основания с помощью машины СО-106.
Пароизоляция выполняется из рубероида РПП 300А.
Для устройства уклона кровли применяют подсыпку из керамзитового гравия,
материал укладывают полосами шириной 2-3 м, ограниченными маячными рейками.
Гравий подают непосредственно к месту укладки средствами малой механизации.
Отсыпанный материал разравнивают рейками и уплотняют ручными катками.
Теплоизоляционные работы совмещают с работами по устройству пароизоляции.
Выполняется эта работа “на себя”, что повышает сохранность теплоизоляции при
транспортировании материалов.
Укладку теплоизоляционных плит производят с минимальными швами, если
ширина швов превышает 5 мм, то их заполняют теплоизоляционным материалом.
Выравнивающую стяжку выполняют из цементно-песчаного раствора, укладу его
выполняют двое рабочих, выравнивают уложенный раствор лопатой, после чего
заглаживают поверхность правилом из металлического уголка, производя
зигзагообразные движения. Если после одного прохода правила остаются не
заглаженные участки, заглаживание повторяют. Правило передвигают по рейкам,
которые служат маяками и устанавливаются по нивелиру. Полосы стяжки делают
шириной не более 3м и выполняются поочерёдно. Подача раствора на кровлю
осуществляется с помощью растворонасоса СО-49Б . Дальность подачи раствора по
вертикали - 40 м, по горизонтали - 100 м. Для предотвращения испарения влаги
поверхность стяжки необходимо огрунтовать в течении первых суток. Последующие
работы допускается производить после приобретения раствором прочности 50
кг/см2.
В стяжке выполняют температурно-усадочные швы шириной 5-10мм, разделяющие
стяжку на участки не более 6×6 м. Швы располагают над торцевыми
швами несущих плит. По швам укладывают полоски шириной 150-200мм из материала с
крупнозернистой посыпкой «Кинепласт» и приклеивают их с одной стороны шва.
Выбор грузоподъёмных средств
Для подачи на кровлю строительных материалов принимается подъемник с
электролебедкой К1
Таблица 13
Технические характеристики:
|
Характеристика
|
Значение
|
|
Грузоподъемность, кг
|
320
|
|
Высота подъема груза, м
|
9
|
|
Скорость подъема груза, м/с
|
0,18
|
|
Вылет консоли, мм
|
1150
|
|
Грузовой канат
|
4,8 мм ГОСТ 3072-74
|
|
Мощность двигателя, кВт
|
0,75
|
|
Габаритные размеры, мм
|
4550х1400х2100
|
|
Масса в рабочем состоянии, кг
|
320
|
Таблица 14 Расчет состава комплексной бригады.
|
№ п/п
|
Наименование работ
|
Состав звена
|
Тру-доём-кость
|
Исполнители
|
|
|
|
|
Кровельщики
|
Такелаж-ники
|
Машинист
|
|
|
|
|
2
|
3
|
4
|
5
|
2
|
3
|
|
1
|
Очистка основания
|
Кровельщик 2р-1
|
0,34
|
0,34
|
|
|
|
|
|
|
2
|
Сушка основания
|
Кровельщик 2р-1
|
7,17
|
7,17
|
|
|
|
|
|
|
3
|
Устройство пароизоляции
|
Изолировщик 3р-1 2р-1
|
5,99
|
2,99
|
2,99
|
|
|
|
|
|
4
|
Устройство подсыпки из керамзитового гравия
|
Изолировщик 3р-1 2р-1
|
3,83
|
1,92
|
1,92
|
|
|
|
|
|
5
|
Устройство теплоизоляции
|
Кровельщик 3р-1 2р-1
|
4,49
|
2,25
|
2,25
|
|
|
|
|
|
6
|
Устройство стяжки из цементно-песчаного раствора
|
Изолировщик 4р-1 3р-1
|
6,1
|
|
3,05
|
3,05
|
|
|
|
|
7
|
Устройство цементно-песчаных бортиков
|
Изолировщик 3р-1
|
1,99
|
|
1,99
|
|
|
|
|
|
8
|
Огрунтовка основания мастикой битумной
|
Кровельщики 4р-1
|
0,58
|
|
|
0,58
|
|
|
|
|
9
|
Устройство двухслойной кроли
|
Кровельщики 4р-1 3р-1
|
8,26
|
|
4,13
|
4,13
|
|
|
|
|
10
|
Обделка водосточных воронок
|
Кровельщик 5р-1
|
0,48
|
|
|
|
0,48
|
|
|
|
11
|
Устройство примыканий к парапету
|
Кровельщики 4р-1 3р-1
|
1,98
|
|
0,99
|
|
|
|
|
12
|
Обделка парапета кровельной сталью
|
Кровельщик 3р-1
|
4,46
|
|
4,46
|
|
|
|
|
|
13
|
Устройство колпаков над вентиляционными шахтами
|
Кровельщик 4р-1
|
0,54
|
|
|
0,54
|
|
|
|
|
14
|
Подача материалов
|
Машинист 3р-1 Такелажники 2р-4
|
5,29 21,57
|
|
|
|
|
21,57
|
5,29
|
|
Итого:
|
67,78
|
14,67
|
21,78
|
9,29
|
0,48
|
21,57
|
5,29
|
=(Qн.×100)/(T×П)=(57,68×100)/(13×104)=4,27
чел.
К2=(14,67/67,78) ×4=0,84;
К3=(21,78/67,78) ×4=1,28;
К4=(9,29/67,78) ×4=0,56;
К5=(0,48/67,78)
×4=0,04;
Т2=(21,57/67,78) ×4=1,27;
М3=(5,29/67,78) ×4=0,31
Окончательно принимается состав звена:
Кровельщик 3р - Такелажник 2р - 2 человека;
Кровельщик 5р - Такелажник 2р - 1 человек;
Машинист 3р - Кровельщик 2р - 1 человек.
Таблица 16
Пооперационный контроль качества
|
Операции подлежащие контролю
|
Состав контроля
|
Способы контроля
|
Кто проверяет
|
|
Приёмка материалов
|
Соответствие паспорту
|
Визуально
|
Мастер, прораб
|
|
Подготовка основания
|
Чистка, сушка основания
|
Визуально
|
Мастер, прораб
|
|
Огрунтовка поверхности
|
Влажность, обеспыленность поверхности не более 5%, толщина
грунтовки 0,3мм и равномерность нанесения. Сушка грунтовки
|
Визуально, электронным влагомером, на тампоне не должна
быть следов вяжущего (битума)
|
Мастер, прораб
|
|
Подготовка материалов к наклейке
|
Раскатка и очистка рулонных материалов
|
Визуально
|
Мастер, прораб
|
|
Наклейка рулонного ковра
|
Наклейка полотнищ, перекрытие швов, тщательность
пропитывания, наклейка дополнительных слоёв. Качество приклейки всех слоёв
|
Визуально и пробным отбором
|
Мастер, прораб
|
|
Устройство рулонного ковра
|
Полный отвод воды, прочность сцепления с основанием и между
собой кровельного ковра, пузыри, вздутия, воздушные мешки, наплывы на
поверхности кровель
|
Визуально, измерительно 5 измерений на 100-120м2
поверхности покрытия
|
Мастер, прораб
|
3.1.3 Материальные ресурсы
Таблица 17
|
№ п/п
|
Наименование материала
|
Ед. изм.
|
Количество
|
|
1
|
Кинеласт
|
кг
|
3663
|
|
2
|
Битум
|
кг
|
143,3
|
|
3
|
Керосин
|
кг
|
560,2
|
|
4
|
Газ пропан-бутан
|
кг
|
956,4
|
|
5
|
Утеплитель «Parоc»
|
т
|
17
|
|
6
|
Керамзитовый гравий
|
м3
|
99,99
|
|
7
|
Цементно-песчаный раствор
|
м3
|
23,54
|
|
8
|
Сталь кровельная оцинкованная
|
кг
|
28
|
3.2 Календарный план производства работ
.2.1 Подсчёт объёмов работ
Таблица 18
|
Наименование работ
|
Формулы и эскизы
|
Ед. изм.
|
Коли-чество
|
|
1
|
2
|
3
|
4
|
|
Подготовительный период
|
|
|
|
1. Внутриплощадочные подготовительные работы
|
6% от общестроительных работ V=0.06×3227.8=193.67
|
чел-дн.
|
193.67
|
|
Основной период
|
|
|
|
Подземная часть.
|
|
|
|
I. Земляные работы
|
|
|
|
2. Срезка растительного слоя грунта бульдозером
Д-259
|
К размерам здания добавляем по 20 метров F=((39.32+10×2)×(24.62+10×2+6.31)-6.31×
×26.1-9×26.1)×0.2=524.32 м3
|
1000 м3
|
0.524
|
|
3. Предварительная грубая планировка площадки бульдозером
Д-259
|
F=(39.32+10×2)×(24.62+10×2+6.31)-6.31×
×26.1-9×26.1=2621.6 м2
|
1000 м2
|
2.622
|
|
4. Разработка котлована экскаватором «Обратная лопата»
с емкостью ковша 1,6 м3, грунт I гр.
|
V=H/6×[(ab+cd)+(a+c)(b+d)]
H=2.43-0.9-0.1-0.2-0.1=1.13
м a1=24.62+0.3×2=25.22
м b1=13.22+0.3×2=13.82
м c1=a1+2Hm=25.22+2×1.13×0.67=26.73
м d1=b1+2Hm=13.82+2×1.13×0.67=15.33
м a2=24.62+0.3×2=25.22
м b2=9.32+0.3×2=9.92
м c2=
a2+2Hm=25.22+2×1.13×0.67=26.73 м d2=
b2+2Hm=9.92+2×1.13×0.67=11.43 м a3=13.22+0.3×2=13.82
м b3=12.62+0.3×2=13.22
м c3=
a3+2Hm=13.82+2×1.13×0.67=15.33 м d3= b3+2Hm=13.22+2×1.13×0.67=14.73 м V1=1.13/6×[(25.22×13.82+26.73×15.33)+
+(25.22+26.73)(13.82+15.33)]=427.26
м3 V2=1.13/6×[(25.22×9.92+26.73×11.43)+
+(25.22+26.73)(9.92+11.43)]=312.99
м3
|
|
|
|
На транспорт: В отвал:
|
V3=1.13/6×[(13.82×13.22+15.33×14.73)+
+(13.82+15.33)(13.22+14.73)]=229.97
м3 Vк=V1+V2+V3=427.26+312.99+229.97= =969.95 м3 Vтр= Vк+Vр-Vобр.з.=
969.95+20.77-187.8= =802.92 м3 Vотв= Vобр.з.= 187.8 м3
|
1000 м3
|
0.803 0.188
|
|
5. Ручная доработка грунта в котловане
|
Sф=9.7×0.6×2+5.3×0.6+24.7×0.8+9.1×0.6+
+6×0.6+9.6×0.8+9.7×0.8×6+4.875×0.8+9.6××0.6+12×0.6+12.7×0.8+12.7×0.6+5.65×6×
×0.6+3.75×0.8+5.49×0.6×2+2.12×0.6×3+
+2.4×0.6×3+2.11×0.6×3+2.2×0.6×9+5.35×
×0.6+2.35×0.6×2+1.11×0.6+0.29×0.6+1.5×
×0.6++5.76×0.6×3+5.54×0.6=207.72 м2 Vр=Sф×tр=207.72×0.1=20.77
м3
|
100 м3
|
0.208
|
|
6. Устройство песчаной под- готовки под фундаменты
|
Sф=9.7×0.6×2+5.3×0.6+24.7×0.8+9.1×0.6+
+6×0.6+9.6×0.8+9.7×0.8×6+4.875×0.8+9.6××0.6+12×0.6+12.7×0.8+12.7×0.6+5.65×6×
×0.6+3.75×0.8+5.49×0.6×2+2.12×0.6×3+
+2.4×0.6×3+2.11×0.6×3+2.2×0.6×9+5.35×
×0.6+2.35×0.6×2+1.11×0.6+0.29×0.6+1.5×
×0.6++5.76×0.6×3+5.54×0.6=207.72 м2 Vр=Sф×tп=207.72×0.1=20.77
м3
|
100 м3
|
0.208
|
|
7. Обратная засыпка грунта в котлован
Механизированным спосо- бом: Вручную:
|
Vобр.з.=( Vк+ Vр -Vч.з)/kор Vч.з=[(13.2×2.46-5.4×1.9+26.1×9.6-9.6×2.1+
12×13.2)×(2.43-0.9-0.51)]+[(24-0.2×2+4.4-
-0.2×2+4(6.3-0.2×2)+(9-0.2×2)×7+4.875-
-0.2+3-0.2×2+1.5-0.2×2+(6.3-0.2-0.09)×2+ +12-0.2×2)×(0.21×0.4)]+[(12.6-0.2×2+(9+
+0.3××2)×2+6-0.2×2+9+0.3+0.2+6+0.3+ +0.2+24++0.3-0.2+13.5-0.3+9+0.3+0.2+2.1-
-0.3-0.2++12+0.3-0.2+12+0.3×2+12.6-0.2×
×2)×(0.21××0.5)]+[(9.7×2+5.3+9.1+6+9.6+
+12+12.7+6×5.65+2×5.49+3×2.12+3×2.4+
+2.11×3+9×2.2+5.35+2×2.35+1.11+0.25+ +1.5+3×5.76+5.54)×0.15]+[(24.7+9.6+6×
×9.7+4.875+12.7+3.75)×0.22]=799.16 м3 Vобр.з.=(969.95+20.77-799.16)/1.02=187.8 м3
Обратная засыпка котлована механизи- рованным способом: 90%Vобр.з=0.9×187.8=169.02
м3 Обратная засыпка
котлована вручную: 10% Vобр.з=0.1×187.8=18.78 м3
|
1000 м3 100 м3
|
0.169 0.188
|
|
8. Уплотнение грунта обратной засыпки
|
V=187.8 м3
|
1000 м3
|
0.188
|
|
II.Фундаменты
|
|
|
|
9. Монтаж ленточных фунда- ментов массой до 0,5 т массой до
1,5 т
|
По спецификации сборных железобетон- ных конструкций. n=20 шт.
n=95 шт.
|
100 шт
|
0.2 0.95
|
|
10. Устройство монолитных участков ленточного типа
|
V=6×0.85×0.15+2×0.69×0.15+2×0.1×0.15+
+0.15×0.22+0.5×0.15+2×0.7×0.22+3×0.92×
×0.15+3×0.91×0.15+1×9×0.15+0.55×0.15+
+1.11×0.15+0.96×0.15+0.74×0.15+0.7×
×015+1.15×2×0.15+0.29×0.15+0.3×0.15+2×0.96×0.15+0.1×6×0.22+0.75×0.22=5.22
м3
|
100 м3
|
0.052
|
|
11. Монтаж фундаментных блоков стеновых: массой до 0,5 т
массой до 1 т массой до 1,5 т
|
По спецификации сборных железобетон- ных конструкций. n=10
шт. n=54 шт. n=294 шт.
|
100 шт
|
0.1 0.54 2.94
|
|
12. Устройство вертикальной гидроизоляции из
цементно-песчаной штукатурки с наружной стороны подвала
|
Sн.в.г.=2.03×(2×13.2+9.6×2+5.4+1.9×2+9+
+26.1+9+12.6+13.2+12+12.9+6)=315.87
м2
|
100 м2
|
3.16
|
|
13. Устройство вертикальной гидроизоляции из цементно-песчаной
штукатурки с внутренней стороны подвала
|
Sв.в.г=1×(4×(6,3-0,2×2)+24-0,2×2+1,9×2+
+9-0,2×2+6-0,2×2+11×(3-0,2×2)+6-0,2×2+
+9-0,2×2-0,4+12-0,2×2+2,1-0,2+2×(6,3-0,2×
×2)+12-0,2×2-0,4×2=143,7 м2
|
100 м2
|
1.44
|
|
14. Устройство горизонталь- ной гидроизоляции из 2-ух слоев
рубероида на битумной мастике.
|
S=0,5×(24+0,3×2+12,6-0,2×2+9+26,1+0,3+
+9+12-0,2+0,3+12,6-0,2+0,3+12+26,1-0,3+
+0,2+6-0,3-0,2)+0,4×(4×(6,3-0,2×2)+4,4-
-0,2×2+10×(3-0,2×2)+2×(6,3-0,2×2)+24-
-0,2×2+7×(9-0,2×2)+4,875+0,2+12-0,2×2)= =140,7 м2
|
100 м2
|
1.41
|
3.2.2 Калькуляция трудовых затрат и машинного
времени
Таблица 19
|
№
|
Наименование работ
|
Объем работ
|
Обоснова- ние
|
Состав звена
|
Норма времени на ед. изм.
|
Норма времени на весь объем
|
|
|
Ед. изм.
|
Кол-во.
|
|
|
чел-час
|
маш-час
|
чел-час чел-дн
|
маш-час маш-дн
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
Подготовительный период
|
|
1
|
Внутриплощадочные подготовительные работы
|
чел-дн
|
193.67
|
|
Разно-рабочие
|
|
|
1549.4 193.67
|
|
|
Основной период
|
|
Подземная часть
|
|
I. Земляные работы.
|
|
2
|
Срезка растительного слоя грунта бульдозером Д-259 при
перемещении грунта до 10 м
|
1000 м3
|
0.087
|
Е1-24-1
|
Машинист 6р-1
|
|
16.73
|
|
1.460.18
|
|
Добавлять на каждые последующие 10 м перемещения грунта
|
1000 м3
|
0.437
|
Е1-24-9
|
|
|
15.49
|
|
6.770.85
|
|
3
|
Предварительная грубая планировка площадки бульдозером
Д-259
|
1000 м2
|
2.622
|
Е1-30-1
|
Машинист 6р-1
|
|
0.6
|
|
1.570.197
|
|
4
|
Разработка котлована экскаватором «Обратная лопата» с
емкостью ковша 1,6 м3, грунт I гр. На транспорт:
|
1000 м3
|
0.803
|
Е1-16-7
|
Машинист 6р-1 Помощник машиниста 5р-1
|
7.12
|
34.54
|
5.720.72
|
27.733.47
|
|
В отвал:
|
|
0.188
|
Е1-11-7
|
|
5.93
|
12.34
|
1.120.14
|
2.310.288
|
|
5
|
Ручная доработка грунта в котловане
|
100 м3
|
0.208
|
Е1-169-1
|
Землекоп 3р-1
|
129.2
|
14.4
|
26.873.36
|
30.37
|
|
6
|
Устройство песчаной подготовки под фундаменты
|
100 м3
|
0.208
|
Е1-166-1
|
Землекоп 2р-1 1р-1
|
150.45
|
|
31.293.91
|
|
|
7
|
Обратная засыпка грунта в котлован: механизированным
способом:
|
1000 м3
|
0.169
|
Е1-27-1
|
Машинист 6р-1
|
|
11.75
|
|
3.770.47
|
|
вручную:
|
100 м3
|
0.188
|
Е1-166-1
|
Землекоп 2р-1 1р-1
|
150.45
|
|
53.716.71
|
|
|
8
|
Уплотнение грунта обратной засыпки
|
1000 м3
|
0.188
|
Е1-132-6
|
Землекоп 3р-1
|
|
8.47
|
|
3.020.38
|
|
Итого:
|
118.714.84
|
49.636.2
|
|
|
|
|
|
|
|
|
|
|
|
|
зап= Qобщ/Т×(α×n×k) - запас на складе= Qзап/q - полезная
площадь склада
S=F/β - полная площадь склада.
3.3 Расчет потребности во временных зданиях и
сооружениях
Определение площадей временных зданий и сооружений производится по
максимальной численности работающих на строительной площадке и нормативной
площади на одного человека, пользующего данными помещениями.
Численность работающих определяют по формуле:
общ=( Nраб+ NИТР+ Nслуж+ NМОП)k
где Nобщ - общая численность работающих на строительной площадке; Nраб -
численность рабочих, принимаемая по графику изменения численности рабочих
календарного плана или сетевого графика; NИТР - численность
инженерно-технических работников (ИТР); Nслуж - численность служащих; NМОП -
численность младшего обслуживающего персонала (МОП) и охраны; k - коэффициент,
учитывающий отпуска, болезни, выполнение общественных обязанностей, принимаемый
1,05-1,06.
Численность ИТР, служащих и МОП определяется по таблице:
Таблица 21
Соотношение категорий работающих, %
|
Вид строительства
|
Рабочие
|
ИТР
|
Служащие
|
МОП и охрана
|
|
Промышленное
|
83,9
|
11
|
3,6
|
1,5
|
|
Транспортное
|
83,3
|
9,1
|
6,2
|
1,4
|
|
Сельскохозяйственное
|
83,0
|
13,0
|
3,0
|
1,0
|
|
Жилищно-гражданское
|
85,0
|
8,0
|
5,0
|
2,0
|
По календарному плану на строительстве гражданского здания работает
максимальное количество - 24 чел. Таким образом, численность работающих
составит:
N=24×100/85=29 чел.
% от численности работающих составляет 0,29ИТР=0,29×8=2
челслуж=0,29×5=2
челМОП=0,29×2=1
чел
общ=( Nраб+ NИТР+ Nслуж+ NМОП)k=(24+2+2+1)×1,05=30 чел
Расчет площадей временных зданий
|
Временные здания
|
Количество работающих
|
Количество пользующихся данным помещением %
|
Площадь помещения, м2
|
Тип временного здания
|
Размеры здания, м
|
|
|
|
На одного работающего
|
Общая
|
|
|
|
Служебные
|
|
Проходная
|
|
|
|
6
|
Сборно-разборный
|
2×3
|
|
Диспетчерская
|
1
|
100
|
7
|
7
|
Передвижной вагон
|
9×2,7
|
|
Контора
|
5
|
100
|
4
|
20
|
Передвижной вагон
|
9×2,7
|
|
Санитарно-бытовые
|
|
Гардеробная
|
30
|
70
|
0,7
|
14,7
|
Передвижной вагон
|
6×2,7
|
|
Душевая
|
30
|
50
|
0,54
|
8,1
|
Передвижной вагон
|
4,1×2,2
|
|
Сушилка (для одежды и обуви)
|
30
|
40
|
0,2
|
2,4
|
Передвижной вагон
|
4,1×2,2
|
|
Помещение для приема пищи и отдыха
|
30
|
100
|
1
|
30
|
Передвижной вагон
|
11,1×3
|
|
Буфет
|
30
|
50
|
0,7
|
10,5
|
Передвижной вагон
|
9×2,7
|
|
Медпункт (на одного фельдшера)
|
|
|
|
24,3
|
Передвижной вагон
|
9×2.7
|
|
Туалет с умывальной
|
30
|
100
|
0,1
|
3
|
Контейнерный
|
6×3
|
Расчет потребности строительства в воде
Полная потребность в воде составит:
Вобщ=0,5(Впр+Вхоз+Вдуш)+Впож
Расход воды на производственные нужды определяется на основании
календарного плана и норм расхода воды, приведенных в таблице удельного расхода
воды на производственные нужды.
Таблица 23
Удельный расход воды на производственные нужды
|
Процессы и потребители
|
Единица измерения
|
Удельный расход, л
|
Длительность потребления, ч
|
|
1.Поливка бетона и опалубки
|
м3
|
200-400
|
24
|
|
2. Поливка кирпича с приготовлением раствора
|
тыс. шт
|
90-230
|
8
|
|
3. Штукатурные работы
|
м2
|
7-8
|
8
|
|
4. Малярные работы
|
м2
|
0,5-1
|
8
|
|
5. Увлажнение грунта при уплотнении
|
м3
|
150
|
8
|
|
6. Поливка уплотняемого щебня
|
м3
|
4-10
|
8
|
|
7. Питание компрессора
|
м3 воздуха
|
5-10
|
8
|
|
8. Заправка и обмывка тракторов
|
1 маш.
|
300-600
|
24
|
|
9. Заправка экскаватора
|
1 маш.
|
80-120
|
8
|
|
10. Работа экскаватора
|
маш-ч
|
10-15
|
8
|
Таблица 24
График потребности воды на производственные нужды
|
Потребители воды
|
Ед. изм.
|
Кол-во в смену
|
Норма расхода воды на ед. изм.
|
Общий расход воды в смену
|
Февраль
|
Август
|
Сентябрь
|
Декабрь
|
|
Работа экскаватора
|
маш-ч
|
8
|
15
|
120
|
―
|
―
|
―
|
―
|
|
Заправка экскаватора
|
1 маш.
|
1
|
100
|
100
|
―
|
―
|
―
|
―
|
|
Поливка бетона и опалубки
|
м3
|
8
|
200
|
1600
|
―
|
1600
|
1600
|
―
|
|
Поливка кирпича (с приготовлением раствора)
|
тыс. шт.
|
3
|
200
|
600
|
―
|
―
|
―
|
―
|
|
Штукатурные работы
|
м2
|
95
|
8
|
760
|
―
|
760
|
760
|
―
|
|
Малярные работы
|
м2
|
283
|
1
|
283
|
―
|
―
|
―
|
283
|
|
Увлажнение грунта при уплотнении
|
м3
|
63
|
150
|
9450
|
―
|
―
|
―
|
―
|
|
Поливка уплотняемого щебня
|
м3
|
28
|
10
|
280
|
―
|
―
|
―
|
―
|
|
ИТОГО:
|
―
|
1600
|
1600
|
283
|
Секундный расход воды на производственные нужды
Впр=∑В1макс×k1/(t1×3600)
Впр=9450×1.5/(8×3600)=0,49 л/с
Количество воды на хозяйственно-бытовые нужды определяется исходя из
количества работающих, пользующихся услугами, и норм воды, приведенных в
таблице 23.
Таблица 25
Нормы расхода воды на хозяйственно-бытовые нужды
|
Потребители воды
|
Единица измерения
|
Норма расхода, л
|
Коэффициент неравномер-ности потребления
|
Продолжи-тельность потребления, ч
|
|
Хозяйственно-питьевые нужды строительной площадки (без
канализации)
|
Один работающий
|
10-15
|
3
|
8
|
|
Хозяйственно-питьевые нужды строительной площадки (с
канализацией)
|
Один работающий
|
20-25
|
2
|
8
|
|
Душевые установки
|
Один работающий, принимаю-щий душ
|
30-40
|
1
|
0,75
|
Секундный расход воды на хозяйственно-бытовые нужды.
Вхоз=∑В2макс×k2/(t2×3600)
Вхоз=30×20×2/(8×3600)=0,05 л/с
Секундный расход воды на душевые установки.
Вдуш=∑В3макс×k3/(t3×3600)
Вдуш=40×15×1/(0,75×3600)=0,22 л/с
Расход воды на пожаротушение принимается 10 л/с т.е. учитывается
одновременное действие струй из двух гидрантов по 5 л/с.
Вобщ=0,5×(0,49+0,05+0,22)+10=10,4 л/с
Диаметр водопровода для временного водопровода рассчитывают по формуле
Принимается
диаметр трубы равный 100 мм.
3.4 Расчет потребности в электроэнергии
Основным
источником энергии, используемым при строительстве зданий и сооружений, служит
электроэнергия. Для питания машин и механизмов, электросварки и технологических
нужд применяется силовая электроэнергия, источником которой являются
высоковольтные сети; для освещения строительной площадки используется
осветительная линия.
Таблица
26
График
мощности установки для производственных нужд
|
Механизмы
|
Ед. изм.
|
Кол-во
|
Установ- ленная мощность электро-двигателя
|
Общая мощность кВт.
|
Февраль
|
Август
|
Сентябрь
|
Октябрь
|
Декабрь
|
|
Сварочный аппарат
|
шт
|
1
|
32
|
32
|
―
|
―
|
―
|
―
|
―
|
|
Виброрейка
|
шт
|
1
|
4
|
4
|
―
|
4
|
4
|
4
|
―
|
|
Станок для резки паркетных планок
|
шт
|
1
|
0,6
|
0,6
|
―
|
―
|
―
|
―
|
―
|
|
Малярная станция
|
шт
|
1
|
40
|
40
|
―
|
―
|
―
|
―
|
40
|
|
Штукатурная станция
|
шт
|
1
|
10
|
10
|
―
|
10
|
10
|
―
|
―
|
|
Мозаично-шлифовальная машина
|
шт
|
1
|
2,2
|
2,2
|
―
|
―
|
―
|
2,2
|
―
|
|
Подъемник
|
шт
|
1
|
0,75
|
0,75
|
―
|
―
|
―
|
―
|
―
|
|
Электрокраскопульт
|
шт
|
2
|
0,27
|
0,54
|
―
|
―
|
―
|
―
|
|
Излучатель инфракрасного излучения для сварки линолеума
|
шт
|
1
|
0,9
|
0,9
|
―
|
―
|
―
|
0,9
|
―
|
|
ИТОГО:
|
―
|
10
|
10
|
6,2
|
40,54
|
Мощность силовой установки для производственных нужд определяется по
формуле:пр=∑ Рпр× kc/cоsφ
Максимальная Wпр составляет 40,54, по данному количеству ведется
расчет:пр=40×0,7/0,8+0,54×0,7/0,8=35,5 кВт
Мощность сети наружного освещения находят по формуле:
н.о.=kc∑ Рн.о.
Мощность сети для освещения территории производства работ, открытых
складов, внутрипостроечных дорог и охранного освещения сводится в таблице 25.
Таблица 27
Мощность электросети для освещения территории производства работ
|
Потребители электроэнергии
|
Единица измерения
|
Количество
|
Норма освещенности, кВт
|
Мощность, кВт
|
|
Монтаж сборных конструкций
|
1000 м2
|
0,715
|
2,4
|
1,716
|
|
Открытые склады
|
1000 м2
|
0,138
|
1
|
0,138
|
|
Внутрипостроечные дороги
|
км
|
0,364
|
2
|
0,728
|
|
Охранное освещение
|
км
|
0,406
|
1
|
0,406
|
|
Прожекторы
|
шт
|
6
|
0,5
|
3
|
|
ИТОГО:
|
5,988
|
н.о.=1×5,988=5,988 кВт
Мощность сети для внутреннего освещения рассчитывают по выражению:
в.о.=kc∑Pв.о.
Количество электроэнергии для внутреннего освещения определяют по таблице
26.в.о.=0,8×237,29=1,9
кВтобщ.=
35,5+5,988+1,9=43,39 кВттр=43,39×1,1=47,73 кВт
Принимаю трансформатор ТМ-50/6 (мощность 50 кВт, масса с маслом 580 кг).
. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
4.1 Маркетинг-исследование
Для экономической оценки строительства используют коэффициенты:
объемный коэффициент К2 характеризующий отношение кубатуры 6463.6 м3 к
суммарной площади здания =715 м2;
показателем экономичности проектного решения являются также коэффициенты
К3 (отношение площади наружных ограждающих конструкций к общей площади здания)
;
К4 (отношение периметра наружных стен к площади, занятой зданием).
Оба эти коэффициента позволяют оценить проекты с точки зрения расхода
материалов и эксплуатационных затрат на отопление с учетом величины охлажденных
поверхностей.
Следует, однако, иметь в виду, что чрезмерное увлечение этими двумя
коэффициентами может привести к примитивной конфигурации здания в плане и тем
самым препятствовать решению композиционных задач.
На стоимость строительства заметное влияние оказывает степень его
индустриализации, поскольку любой вид индустриальной технологии возведения
зданий (крупнопанельное объектно-блочное домостроение, использование
инвентарных опалубок и т.п.) дает резкое сокращение трудозатрат на стройке.
Однако сокращение трудозатрат на стройке еще не означает обязательного
снижения стоимости строительства.
Например, развитая и отлаженная технология монолитного и
сборно-монолитного домостроения делает стоимость 1 м общей жилой площади ниже,
чем в крупнопанельном доме.
По мере увеличения экономического потенциала общества и совершенствования
организации проектно-строительного дела будет возрастать возможность для
повышения комфорта жилища, улучшения его архитектурных качеств.
Сметная
документация
Сметная документация по дипломному проекту выполнена в соответствии со
СНиП РК2.2.1-2002 «Порядок определения сметной стоимости строительства в
Республике Казахстан» сметная стоимость определена в ценах и нормах 01.01.2001г
для Западно-Казахстанской области регион №8.
Стоимость строительства определена по сборникам сметных норм и расценок
на строительно-монтажные работы СНРК8.02-05-2002г.
Стоимость местных строительных материалов определена по СН
РК8.02-04-2002г. Нормы накладных расходов приняты по видам строительно-монтажных
работ СН К8.02.02-2002г. (Приложение№1) и учитываются в локальных сметах.
Дополнительные затраты приняты согласно общим положениям по применению
сметных норм и расценок на строительные работы СН РК8.02-05-2002г и учте6ны в
сметном расчете стоимости строительства.
4.2 Расчет
технико-экономических показателей
Строительство новых, расширение, реконструкция и
техническое перевооружение действующих объектов осуществляется в соответствии с
разрабатываемыми проектами и сметами. Каждый проект включает разработку
технической, строительной и сметной части проекта.
Смета на строительство, реконструкцию является
основным документом, на основе которого осуществляется планирование капитальных
вложений, финансирование строительно-монтажных работ и расчеты между заказчиком,
генподрядчиками и субподрядными организациями.
Основой для составления сметной документации на
строительство, являются сметные нормы на строительно-монтажные работы,
заложенные в СНиП, представляющие собой систему общесоюзных нормативных документов
по проектированию и строительству.
По данным сметных норм СНиП, ценников на материалы,
изделия и конструкции, ценников машиносмен строительных машин и оборудования, а
также сметных цен на перевозку грузов для строительства разработан ряд сметных
справочников и сборников, в которых даны расценки на все основные виды работ,
выполняемые при строительстве, реконструкции нефтепроводов и нефтебаз. Кроме
того, при проектировании используются прейскурантные цены на конечную
продукцию, в которых учитывается значительный комплекс работ, выполняемых при
строительстве, реконструкции объектов транспорта и хранения нефти и газа.
Использование этих цен упрощает и сокращает работу проектных организаций по
согласованию, оформлению и составлению сметной документации.
Таблица 4.1
К расчету технико-экономических показателей
|
№ п/п
|
Наименование объектов
|
Полная сметная стои- мость, в тыс. тенге
|
Объем строи- тельно- монтаж-ныхработ, тыс.тенге
|
Распределение объемов строительства в тыс. тенге по
кварталам строительства
|
|
|
|
|
1
|
2
|
3
|
4
|
|
1
|
Временные здания и сооружения и гидравлические испытание
|
238,79
|
238,79
|
80,0/ 80,0
|
80,0/80,0
|
50,0/50,0
|
18,93/ 18,93
|
|
2
|
Подготовка тер-ритории строи-тельства
|
8,80
|
8,80
|
40,0/ 40,0
|
30,0/30,0
|
-/-
|
1,8/ 1,8
|
|
3
|
Основные объекты строительства
|
8931,70
|
8824,29
|
2000,0/ 2000,0
|
2500,0/2500,0
|
2500,0/ 250,0
|
1931,7/1824/29
|
|
Б) электрообеспечение
|
14,95
|
10,92
|
-/-
|
5,0/3,0
|
5,0/3,0
|
4,95/ 4,92
|
|
4
|
Прочие работы и затраты
|
639,44
|
512,28
|
-/-
|
210,0/200,0
|
220,0/ 200,0
|
209,44/412,28
|
|
5
|
Содержание дирекции
|
31,03
|
-
|
9,0/-
|
9,03/-
|
9,0/-
|
4,03
|
|
6
|
Проектные работы
|
219,51
|
-
|
219,51/-
|
-/-
|
-/-
|
-/-
|
|
7
|
Непредвиденные работы
|
302,52
|
287,85
|
70,0/70,0
|
82,52/80,0
|
75,0/70,0
|
75,0/67,85
|
|
Итого: базисная стоимость
|
10386,74
|
9882,93
|
2382,51/2154,0
|
2889,55/ 2866,0
|
289,0/ 2823,0
|
2255,71/2039,93
|
Таблица 4.2
Календарный план работ выполняемый в подготовительный период
|
№ п/п
|
Перечень объектов
|
Объем строительно- -монтажных работ, тыс.тенге
|
Распределение объемов работ по кварталам строительства
|
|
|
Всего
|
В том числе СМР
|
1
|
2
|
|
1
|
Подготовка территории строительства
|
8,80
|
8,80
|
4,0/4,0
|
3,0/3,0
|
|
2
|
Временные здания и сооружения
|
238,79
|
238,79
|
80,0/80,0
|
80,0/8
|
|
3
|
Содержание дирекции
|
31,03
|
-
|
9,0/-
|
9,03/-
|
|
4
|
Линейная часть нефтепровода
|
8931,70
|
8824,29
|
2000,0/2000,0
|
2500,0/2500,0
|
|
5
|
Прочие работы и затраты
|
639,44
|
512,28
|
-/-
|
210,0/200,0
|
|
6
|
Непредвиденные работы
|
302,52
|
287,85
|
70,0/70,0
|
82,52/80,0
|
|
Итого: базисная стоимость
|
10152,28
|
9872,01
|
2163,0/2154,0
|
2884,55/2863,0
|
Таблица 4.3
Земляные работы
|
№ п/п
|
Наименование работ
|
Ед. изм
|
Кол-во
|
В том числе по от- дельным объектам
|
Первый год
|
|
|
|
|
линейная часть
|
Прочие объекты
|
|
|
1
|
Выемка грунта
|
М3
|
376914
|
349774
|
27140
|
376914
|
|
2
|
Насыпь и обратная засыпка
|
М3
|
376914
|
349774
|
27140
|
376914
|
|
3
|
Укладка фундаментных блоков
|
п м
|
58110
|
58110
|
-
|
58110
|
|
4
|
Укладка бетона
|
М3
|
17
|
17
|
-
|
17
|
|
5
|
Монтаж с/ж бетона
|
М3
|
160
|
157
|
2,9
|
160
|
|
6
|
Щебеночное покрытие
|
М2
|
60
|
60
|
-
|
60
|
|
7
|
Укладка асфальта
|
п м
|
2044
|
1179
|
865
|
2044
|
Потребность строительства в материальных ресурсах, основных строительных
механизмах, оборудовании и транспорте
Материальные ресурсы.
Потребность в строительных материалах, конструкциях, изделиях, деталях и
полуфабрикатах определена по проекту и приводится в форме 5.
Местные материалы подвозятся согласно транспортной схеме, заложенной в
каталоге ЕРЕ, применяемого для данного строительства.
Согласно исходных данных, мощность производственных баз удовлетворяет
потребности в изделиях и материалах.
Сводный график потребностей в материалах изделиях и полуфабрикатах при
строительстве объектов по капитальному ремонту нефтепровода на участке
представлен в таблице 4.5
Таблица 4.4
Потребность в материалах
|
№ п/п
|
Наименование материалов конструкций изделий и
полуфабрикатов
|
Ед. изм
|
Кол- во
|
В том числе по Отдельным объектам
|
Первый год
|
|
|
|
|
линейная часть
|
прочие объекты
|
|
|
1
|
Товарный бетон
|
М3
|
17
|
17
|
|
17
|
|
2
|
Сборный ж/бетон
|
М3
|
160
|
157
|
3
|
160
|
|
4
|
Арматура
|
т
|
7,5
|
6,8
|
0,7
|
7,5
|
|
5
|
Мет.Изделия
|
т
|
3,7
|
3,7
|
-
|
3,7
|
|
6
|
Битум
|
т
|
2,6
|
2,1
|
0,5
|
2,6
|
|
7
|
Мастика битумная
|
т
|
2,1
|
2,1
|
-
|
2,1
|
|
8
|
Щебень
|
М3
|
13
|
13
|
-
|
13
|
|
9
|
Песок
|
М3
|
41
|
41
|
-
|
41
|
|
10
|
Фас. Части стальные
|
т
|
3,21
|
3,21
|
-
|
3,21
|
Эпоксидка
|
т
|
1,3
|
1,3
|
-
|
1,3
|
|
12
|
Лес круглый
|
М3
|
4
|
4
|
-
|
4
|
Потребность в строительных машинах и механизмах.
Общее количество потребных строительных машин и механизмов, с указанием
их марок и назначения, приведено в таблице 4.5
Таблица 4.5
Потребность в строительных машинах и механизмах
|
№ п.п
|
Наименование
|
Тип или марка
|
Потребн Кол-во
|
Примечание
|
|
1
|
Бульдозер мощностью 80-100 л.с.
|
ДЗ-42 или Д-606
|
1
|
Земляные работы
|
|
2
|
Экскаватор-0,4 м3÷1,0 м3
|
Э-3111В
|
1
|
Земляные работы
|
|
3
|
Экскаватор-бульдозер (универсал)
|
ЭО-2621
|
1
|
Земляные работы
|
|
5
|
Пневматическая трамбовка
|
И-157
|
1
|
Уплотнение грунта
|
|
6
|
Компрессор передвижной
|
КС-100
|
1
|
Подача сжатого воздуха
|
|
12
|
Бортовая автомашина
|
ЗИЛ-131
|
1
|
Транспорт материалов
|
|
13
|
Автосамосвал
|
ЗИЛ ММЗ 45021
|
1
|
Вывоз грунта, подвозка щебня
|
|
14
|
Автокран и 16 т
|
К0162
|
1
|
Погрузочно-разгрузочные и монтажные работы
|
|
15
|
Бетоносмесительная установка
|
С-371
|
1
|
Приготовление бетона
|
|
19
|
Автоцистерна
|
ЗИЛ-130
|
1
|
Обеспечение водой
|
Потребность строительства в энергетических ресурсах
Потребность в электроэнергии, воде, сжатом воздухе и кислороде
определяется показателями таблиц 2,5,7,9 и РН- 1-73 и годовыми объемами
строительно-монтажных работ и приводится в таблице 4.6
Таблица 4.6
Потребность строительства в энергетических ресурсах
|
Годы строительства
|
Потребность по годам строительства в
|
|
Электрической мощности Р=К1хСхр=КВа
|
Воде Вв=К2хСхВв=л/сек
|
Компрессорах К=К2хСхК=шт
|
Кислороде Вр=К2хСх Вр=м3
|
|
Первый
|
1,09×9,5×160×
0,47=778
|
0,89×9,5×0,86×
0,47=3,41
|
0,89×9,5×1,4×
0,47=6
|
0,89×9,5×
6300×0,47 =25,035
|
В таблице приняты следующие обозначения:
С - объем строительно - монтажных работ по годам строительства;
Р,Вв,К,Вр- показатели таблиц 2,5,7 из РН - 1-73;
К1,К2 - поправочные коэффициенты сметной стоимости для
Западно-Казахстанской области (Уральской);
,47-поправочный коэффициент на новые цены.
Потребность в электроэнергии удовлетворяется за счет подключения к
существующей ЛЭП и от передвижных электростанций.
Потребность в воде удовлетворяется за счет подвозки (хозпитьевой) для
испытания трубопровода - от р. Деркул
Потребность в сжатом воздуе удовлетворяется за счет передвижных
компрессоров типа ДК-9 или КС-100.
Потребность в кислороде удовлетворяется за счет подвозки баллонов.
Потребность в тепле - за счет сжигания топлива в вагончиках, либо от
электросетей.
Таблица 4.7
Технико-экономические показатели
|
№п/п
|
Показатели
|
Единица измерения
|
Количество
|
|
1
|
Общая сметная стоимость объекта
|
Тыс.тн
|
47274,96
|
|
2
|
Строительный объем здания
|
м3
|
6463.6 м3
|
|
3
|
Полезная площадь здания
|
м2
|
715 м2
|
|
4
|
Сметная стоимость 1 м3 строительного объема здания
|
Тыс.тн
|
15,4
|
|
5
|
Сметная стоимость м2 полезной площади здания
|
Тыс.тн
|
70,1
|
|
6
|
Нормативная трудоемкость
|
Тыс чел/час
|
22,486
|
|
7
|
Сметная з/плата
|
Тыс.тн
|
3660,9
|
|
8
|
Коэффициент сборности строительства
|
%
|
27,57
|
|
9
|
Объем ж/б конструкции
|
м3
|
345,7
|
|
10
|
Расход ж/б на 1млн.тыс.сметной стоимости объекта
|
м3/млн
|
136,8
|
. ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ
5.1 Охрана труда
Организация строительной площадки, участков работ и
рабочих мест должна обеспечивать безопасность труда работающих на всех этапах
выполнения работ.
Все территориально обособленные участки должны быть
обеспечены телефонной связью или радиосетью.
При организации строительной площадки, размещении
участков работ, рабочих мест, проездов строительных машин и транспортных
средств, проходов для людей следует установить опасные для людей зоны, в
пределах которых постоянно действуют или потенциально могут действовать
производственные факторы.
Опасные зоны должны быть обозначены знаками безопасно
знаками надписями установленной формы.
К зонам постоянно действующих опасных производственных
факторов следует относить зоны:
вблизи от неизолированных токоведущих частей
электроустановок;
вблизи от не огражденных перепадов по высоте на 1,3 м
и более;
в местах, где содержатся вредные вещества в
концентрациях выше предельно допустимых или воздействует шум интенсивностью
выше предельно допустимой.
К зонам потенциально действующих опасных
производственных факторов следует относить:
участки территории вблизи строящегося здания
(сооружения); этажи (ярусы) зданий и сооружений в одной захватке над которыми
происходит монтаж (демонтаж) конструкций или оборудования;
зоны перемещения машин, оборудования или их частей,
рабочих органов; места, над которыми происходит перемещение грузов
грузоподъемными кранами.
Зоны постоянно действующих опасных производственных
факторов ро избежание доступа посторонних лиц должны иметь защитные
(предохранительные) ограждения, удовлетворяющие требованиям ГОСТ23407-78 {ГОСТ
12.4.059-89).
Производство строительно-монтажных работ в этих зонах
допускается в соответствии - ПЛР, содержащими конкретные решения по защите
работающих.
Зоны потенциально действующих опасных производственных
факторов должны иметь сигнальные ограждения, удовлетворяющие требованиям ГОСТ
23407-78.
При производстве строительно-монтажных работ в
указанных опасных зонах следует осуществить организационно-технические
мероприятия, обеспечивающие безопасность работающих.
К самостоятельным работам допускаются рабочие, имеющие
профессиональные навыки и прошедшие:
медицинский осмотр;
обучение и проверку знаний безопасности труда и
получившие соответствующее удостоверение;
вводный инструктаж по технике безопасности,
производственной санитарии и пожаробезопасности;
первичный инструктаж по технике безопасности
непосредственно на рабочем месте с последующим оформлением допуска.
Повторный инструктаж проводится не реже одного раза в
три месяца.
Общие требования электробезопасности.
Требования к монтажу и эксплуатации постоянных и
временных электросетей и электрооборудования
Монтаж и эксплуатация электрических сетей и
электрооборудования, используемых на строительных площадках, в строящихся и
временных зданиях и сооружениях, должны отвечать требованиям ПУЭ, строительных
норм и правил СНиП III-4-80* "Техника безопасности в строительстве",
Межгосударственного стандарта ГОСТ 12.1.013-78 "Система стандартов
безопасности труда. Строительство. Электробезопасность. Общие требования"
и других нормативных документов.
Лица, ответственные за противопожарное состояние
электросетей и электрооборудования обязаны:
Следить за правильностью выбора, применения, прокладки
и установки электросетей, двигателей, светильников и другого
электрооборудования в зависимости от класса пожаро- и взрывоопасных зон по ПУЭ
и условий окружающей среды;
Переносные светильники должны применяться только при
наличии исправных защитных стеклянных колпаков и металлических сеток. Для этих
светильников и другого переносного (передвижного) электрооборудования следует
применять гибкие кабели с медными жилами в резиновой изоляции, стойкой к
воздействию окружающей среды. Подключение переносных светильников следует
предусматривать от ответвительных коробок со штепсельными розетками.
К монтажу и эксплуатации допускается
электрооборудование, которое по своему типу и исполнению соответствует классу
зоны по ПУЭ, а также характеристике окружающей среды. Не допускается
эксплуатировать в пожароопасных и взрывоопасных зонах электрооборудование,
изготовленное неспециализированными организациями, а также не имеющее паспорта,
инструкции по эксплуатации, клейма с указанием степени защиты оболочки по ПУЭ.
В складских помещениях с пожароопасными зонами
запрещается использование устройств с разъемными контактными соединениями.
Расстояние от светильников до горючих материалов
должно быть не менее 0,5 м, а от светильников до строительных конструкций классов
пожарной опасности К2-КЗ - не менее 0,2 м.
Во временных зданиях и сооружениях не допускается
применение светильников открытого исполнения.
Распределительные электрощиты и пускорегулирующие
аппараты должны периодически осматриваться и очищаться от горючей пыли или
отложений. Периодичность очистки должна устанавливаться и инструкциях о мерах
пожарной безопасности. Доступ к электрощитам, электродвигателям и другому
электрооборудованию должен быть свободным.
Неисправные электросети и электрооборудование необходимо немедленно
отключать до устранения неисправностей и приведения их в пожаробезопасное
состояние.
Соединение и ответвление жил проводов и кабелей
следует выполнять с помощью прессовки, сварки, пайки или специальных зажимов.
Периодически (согласно технологическому регламенту и
нормативным требованиям) специализированной организацией должен производиться
замер сопротивления изоляции проводов и кабелей.
Осветительные прожекторы на территории строительной
площадки не допускается устанавливать на кровлях, выполненных из материалов
групп горючести ГЗ-Г4 и ограждающих конструкциях классов пожарной опасности
К2-КЗ. '
Правила пожарной безопасности.
Для всех пожароопасных веществ, используемых на
производстве, должны быть определены показатели пожарной опасности в
соответствии с требованиями действующих стандартов. Применять в технологических
процессах вещества и материалы с неизученными показателями пожарной опасности
запрещается.
Везде, где по условиям технологии нельзя избежать
применения открытых аппаратов, емкостей с открытой тарой с ЛВЖ и ГЖ,
необходимо:
содержать минимально требуемое количество одновременно
находящихся горючих жидкостей у рабочих мест и не превышать его;
работать с улавливанием выделяющихся паров местными
отсосами;
работать на открытых ваннах и емкостях с закрытыми
крышками;
обеспечить возможность аварийного слива жидкости из
стационарных ванн и емкостей;
вести работу с менее пожароопасными растворителями.
Необходимо соблюдать установленные сроки проведения
осмотров оборудования, а также остановки его на ремонт и проводить в безопасных
условиях. Продлевать сроки между регламентными работами, а также проводить их
не в полном объеме запрещается.
При наличии веществ и материалов, способных к
самовозгоранию на воздухе, необходимо принимать меры, исключающие или
тормозящие процесс окисления.
Не допускается контакт веществ и материалов, которые в
результате взаимодействия друг с другом вызывают воспламенение, взрыв или
образуют горючие и токсичные газы..
В взрывопожароопасных помещениях и на открытых
установках, представляющих опасность взрыва или воспламенения веществ, в
соответствии с требованиями действующих стандартов должны быть вывешены знаки,
запрещающие пользоваться открытым огнем, а также знаки, предупреждающие об
осторожности при наличии воспламеняющихся и взрывчатых веществ.
5.2 Охрана окружающей среды
Строительный процесс сопровождается загрязнением атмосферного воздуха при
проведении следующих процессов:
) Земляные работы, которые ведутся механизированным способом, при этом
атмосферный воздух загрязняется неорганической пылью.
Состав работ:
а) Срезка растительного слоя грунта и перемещение его бульдозером до
места складирования;
б) Обратная надвижка слоя грунта после окончания строительства.
) Сварочные работы. В атмосферу выбрасывается сварочный аэрозоль,
марганец и его оксиды, фтористый водород.
а) Сварка ручная электродуговая штучными электродами МР-4 согласно
проекта производства работ.
) Выбросы от работающих двигателей строительно-дорожных машин. При этом в
атмосферу выбрасываются загрязняющие вещества - азота, оксид углерода, диоксид
серы, сажа.
Необходима разработка мероприятий по снижению выбросов загрязняющих
веществ в атмосферу.
· Применять закрытые лотки и бункера-накопители при сбрасывании
отходов строительства с верхних этажей
· Увлажнение грунта при земляных работах
Для уменьшения загрязнения атмосферы в процессе осуществления
строительства проектом предусматривается осуществление следующих мероприятий:
. Применение электроэнергии для технологических нужд строительства
взамен твердого и жидкого топлива при приготовлении органических вяжущих,
изоляционных материалов и асфальтобетонных смесей, разогрев материалов и
подогрев воды.
. Устранение открытого хранения, погрузки и перевозки сыпучих
материалов (применение контейнеров, специальных транспортных средств).
. Применение герметических емкостей для перевозки растворов и
смесей.
4. Оптимизация поставок и потребления растворов и бетонной смеси,
уменьшение образования отходов.
. Соблюдение технологии и обеспечение качества выполняемых работ,
исключающих переделки.
. Завершение строительства доброкачественной уборкой и благоустройством
территории с восстановлением растительного покрова.
Поскольку выбросы в атмосферу при строительстве одноразовы, нормативы ПДВ
в проекте не разработаны.
Санитарно-защитная зона для объекта строительства не устанавливается,
т.к. уровень приземной концентрации загрязнений в пределах нормативов.
Согласно проекта на строительной площадке проведен временный водопровод.
При проведении экологической экспертизы на стадии эксплуатации
проектируемого объекта (при реализации) учтено его влияние на санитарное
состояние населенного пункта, здоровье населения, и среду обитания в целом.
Завершающим этапом возведения здания специализированным потоком является
благоустройство территории.
Благоустройство территории, примыкающей к зданию, выполняется в
соответствии с разработками Генерального плана и включает в себя следующие
частные потоки:
уборка мусора и остатков стройматериалов
вертикальная планировка
озеленение.
После очистки площадки выполняется вертикальная планировка по высотным
отметкам генерального плана. Затем производится посадка деревьев и кустарника,
устраиваются газоны из привезенного грунта в соответствии с генеральным планом.
Однако эти работы можно выполнять только весной или осенью.
ЗАКЛЮЧЕНИЕ
Разработанный дипломный проект рассматривает технологию строительства и
особенной организации строительства в условиях резко - континентального
климата, а также особенности использования стройматериалов, машин, электрооборудования,
технологическую карту возведения монолитных стен, плиты перекрытия и
особенности ухода за бетоном в условиях резко - континентального климата.
В разделе «Организация строительства и технология строительного
производства» мною составлена ведомость объемов работы, потребность в основных
строительных материалах, выбор монтажного крана и расчет потребности временных
зданий и сооружений, а также потребность строительства в воде, сжатом воздухе и
электроэнергии.
В конструктивной части рассчитан фундамент и железобетонная пустотная
плита перекрытия.
Экономический раздел учитывает стоимость строительных, электромонтажных и
санитарно-технических работ, эксплуатации здания.
В разделе «Охрана труда и окружающей среды» предложены мероприятия по
обеспечению охраны труда, пожарной безопасности, защиты окружающей среды в
период строительства. .
ЛИТЕРАТУРА
1 Мандриков
А.П. Примеры расчета железобетонных конструкций.- М.: Стройиздат, 1989
Архитектурное
проектирование жилых зданий! Под ред. М.В.Лисицына и Е .С .Пронина. - М. :
Стройиздат, 1990
Шевцов
К.К. Проектирование зданий для районов с особыми природно-климатическими
условиями.- М.: Высшая школа, 1986
Фирсанов
В.М. Архитектура жилых зданий в условиях жаркого климата.- М.: Высшая школа,
1982
Берлинов
М.В., Ягупов Б.А. Примеры расчета оснований и фундаментов.- М.: Стройиздат,
1986
6 Кондратъев
А.И., Местечкина Н.М. Охрана труда в строительстве.- М.:
Высшая школа,
1990
СНиП
111-4-80. Правила производства и приемки работ. Техника безопасности в строительстве.-
М. : Стройиздат, 1980
Возведение
крупнопанельных жилых домов серии 1 1 1 - 1 2 1 . Карты трудовых процессов
ВНИПИ труда в строительстве.- М., 1977
Монолитное
домостроение. Карты трудовых процессов строительного производства.- Ярославль,
1982
Кирнев
А.Д., Субботин А.И., Евтушенко С.И. Технология возведения зданий и специальных
сооружений. - Ростов - на - Дону.: Феникс, 2005
Белецкий
Б.Ф. Технология и механизация строительного производства. - Ростов - на -
Дону.: Феникс, 2004
Ардзинов
В.Д. Ценообразование и составление смет в строительстве. - СПб.: Питер, 2006
Шерешевский
И.А. Конструирование гражданских зданий. - М.: Архитектура - С, 2005
СНиП
РК 2.04-05-2002. Естественное и искусственное освещение. -Астана: Комитет по
делам строительства МИ и Т РК, 2002
СНиП
2.01 .07-85. Нагрузки и воздействия Госстрой СССР.- М., 1987
СНиП
2.0З. Бетонные и железобетонные конструкции Госстрой СССР.- М., 1989
СНиП
2.01.07-85. Карты районирования территории СССР по климатическим
характеристикам.- М., 1987
СНиП
2.01.01-82 “Строительные климатология и геофизика”. Справочное пособие к СНиП
строительная климатология.- М., 1989
ГОСТ
24846-81 Грунты. Методы измерений деформаций оснований зданий и сооружений
ГОСТ
25100-95 Грунты. Классификация
ТОИ
Р-112-01-93 Типовая инструкция по охране труда при работе на высоте
СТ РК
939-92 Сваи забивные железобетонные. - Алматы, Государственный Комитет по
архитектуре и строительству РК
СТ РК
937 - 92 Конструкции и изделия бетонные и железобетонные сборные. - Алматы,
Государственный комитет по архитектуре и строительству РК, 1992
СНиП
РК 5.01-03 - 2002 Свайные фундаменты - Астана: Комитет по делам строительства
МИ и Т РК, 2002
СНиП
РК 5.01-01 - 2002 Основания зданий и сооружений - Астана: Комитет по делам
строительства МИ и Т РК, 2002
СНиП
РК 3.02-06 - 2002 Крыши и кровли - Астана: Комитет по делам строительства МИ и
Т РК, 2003
