«КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

ФАКУЛЬТЕТ АРХИТЕКТУРЫ И ДИЗАЙНА

КАФЕДРА АРХИТЕКТУРЫ

КубГУ - ДП - 14 - ОЖЗ

Д.Ю. Зайчук

развитие резервной тренировочной футбольной базы

Пояснительная записка

КРАСНОДАР 2014г.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РФ

Государственное образовательное учреждение

высшего профессионального образования

«КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Факультет Архитектуры и Дизайна

Кафедра архитектуры

Допустить к защите в ГАК

_________________2014 г.

Научный руководитель

Маркова Т.П.

Пояснительная записка к дипломной работе на тему:

«Развитие резервной тренировочной футбольной базы»

Работу выполнила_________________________________Зайчук Д. Ю.

Группа < 603 >, факультет архитектуры и дизайна, специальность 270301- Архитектура

Нормоконтролер_________________________________ Бобнева М. Н.

Краснодар, 2014

АННОТАЦИЯ

В дипломном проекте предложен вариант архитектурно-конструктивного решения здания футбольной тренировочной базы в черте г. Краснодара.

Участок под застройку охватывает территорию в 15,5 га и располагается в западной части г. Краснодара, в 500 метрах от въезда в поселок Колосистый.

Согласно опорному плану и существующему участку данная территория свободна от застройки, согласно генеральному плану г. Краснодара данная территория отводится для возведения общественных зданий.

Особенностью архитектурного решения, предложенного в дипломном проекте, является его уникальность с точки зрения типологии зданий, а так же «зеленая» направленность здания.

Предоставленный участок располагается между шоссе Западный обход и поселком Колосистый среди проектируемой жилой застройки. Проектируемая территория граничит с севера с шоссе Западный обход и проектируемым жилым районом «Италия», с востока- с территорией, отведенной под развитие земельных участков поселка отделения №3 ОПК КНИИСХ, с запада- с территорией, отведенной под развитие зеленой парковой зоны и водным объектом (дренажным прудом).

Данная территория имеет форму прямоугольной трапеции, что в достаточной мере способствует комфортному и рациональному размещению футбольных полей.

В начальной стадии проектирования идея композиционного решения футбольной базы, этажность и формирование генерального плана были завязаны с существующими проектами жилых районов «Италия», «Португалия», в частности опираются на идею взаимодействия с зеленой зоной, служащей продолжением одного из них.

Основные габариты комплекса были определены с учетом масштаба окружающей застройки и зеленой парковой зоны.

Основная идея проекта заключается в создании комфортной, отвечающей всем современным требованиям, футбольной базы, которая так же может быть предоставлена во временное пользование сборным командам в случае проведения в России чемпионатов по футболу европейского и мирового уровней.

Футбольная тренировочная база способна единовременно принимать основной и дублирующий составы клуба (около 50 спортсменов). Габариты, качество и техническое оснащение полей по всем параметрам соответствует нормам ФИФА, имеется поле для проведения зрелищных мероприятий, способное принять до 500 зрителей. Так же на участке расположено крытое полноразмерное футбольное поле (спортивный манеж), предоставляющее возможность проводить тренировки в неблагоприятную погоду на высококачественном синтетическом покрытии.

Проектируемый объект состоит из 4-х корпусов, имеющих различное функциональное назначение: 1-й корпус- зоны гидротерапии и медицинского восстановления; 2-й корпус- жилая зона, представляющая собой гостиничный комплекс на 60 номеров; 3-й корпус- зона ресторана, рекреационная зона, зона теоретических занятий, а так же зона администрации; 4-й корпус- хозблок, включающий складские помещения, помещения хранения озеленительной техники и служебный автопарк, автомойку и СТО.

Целью проекта стало создание рационального, полифункционального пространства, с четким разделением функциональных зон и максимальным взаимодействием каждой из них с окружающей природой, прудом, парком.

Концептуальная идея.

Проектируемый объект является не только местом тренировок, реабилитации и временного проживания спортсменов, но так же и местом взаимодействия футболистов друг с другом и с гостями базы- футбольными болельщиками и фанатами. Сегодня идея гуманизма и разрушения социальных барьеров в обществе актуальна, как никогда, поэтому основной идеей стало объединение в одном объекте функции и общественной и спортивной.

Объемно-пространственная композиция здания представляет собой сочетание трех основных квадратных объемов, каждый из которых имеет внутренний дворик. Внутренние дворики играют немаловажную роль в построении объема, а именно позволяют «пронизать» здание зелеными насаждениями и солнечным светом.

Данный объект не имеет главной точки восприятия, главного фасада и т.д.

Здание воспринимается изнутри: с каждым новым шагом открывается новое пространство, благодаря обширным витражам, обилию зеленых насаждений, разным видам отделки натуральными материалами. Такое решение помогает разрушить обыденность жизни на базе и нивелировать физическую и моральную усталость.

Данный проект- попытка создания «архитектуры гуманизма»- центра взаимодействия различных слоев общества с общими интересами. Так же данный объект призван вызвать рост интереса к спорту и здоровому образу жизни у представителя любого поколения.

Дипломный проект состоит из пояснительной записки и графической части. Графическая часть представлена в компьютерной графике и содержит 10 планшетов размером 1х1м .

Степень огнестойкости здания -II.

Уровень ответственности - нормальный.

Функциональная порарная опасность- Ф3.6

Класс конструктивной пожарной опасности- С0

Пояснительная записка содержит 55 листов.

Содержание

1. Введение

. Мировые тенденции современных футбольных баз

.1 Отечественный опыт

.2 Зарубежный опыт

. Анализ существующего положения

.1 Расположение проектируемого участка

.2 Транспорт

.4 Анализ природных условий

.4.1 Климат

.4.2Геология

.4.3 Природный ландшафт

.4.4 Экология

. Генеральный план. Организация транспортного и пешеходного потока

. Архитектурно-планировочное решение проекта

. Внутренняя отделка помещений

. Конструктивное решение

. Инженерное оборудование здания

.1 Водоснабжение и канализация

.2 Теплоснабжение и кондиционирование

.3 Электроснабжение

. Противопожарные мероприятия

. Технико-экономические показатели

Приложения

Библиография

Задание на проектирование

ВВЕДЕНИЕ

По популярности и распространённости на планете <#"890587.files/image001.jpg">

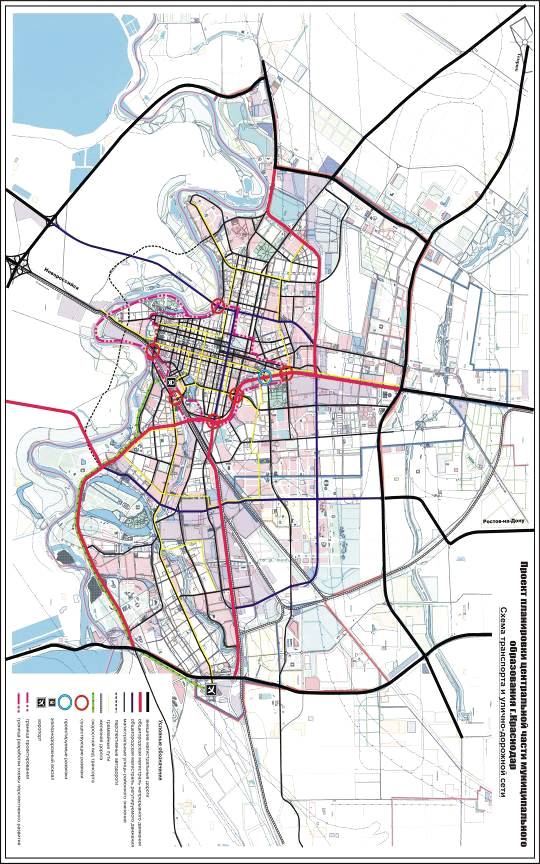

3.2 Транспорт

Планировочная структура данного района г. Краснодара сформирована прямоугольной сеткой местных проездов и транспортной магистралью, пролегающей в северо- западном направлении от ул. Западный обход до пер. Звездного (въезд в пос. Колосистый).

Дорожная сеть проектируемой территории состоит из местных проездов, располагающихся перпендикулярно основной транспортной магистрали.

Транспортная структура данного участка представлена такими видами общественного транспорта, как маршрутные такси.

3.4 АНАЛИЗ ПРИРОДНЫХ УСЛОВИЙ

3.4.1 Климат

Согласно климатическому районированию по СНиП 23-01-99 г. Краснодар относится к lll району и подрайону lll Б для которого характерны следующие природно-климатические факторы : среднемесячная температура воздуха составляет : в январе -от -5 до +2°С , в июле - от + 21 до +25°С , среднегодовая температура - +10,8 °С . Абсолютный минимум температур зимой составляет -36°С, абсолютный максимум температур летом достигает +41 °С.

Среднегодовая сумма осадков в г. Краснодаре составляет 725 мм. Распределение осадков в году неравномерное.

Снежный покров неустойчив.

Средняя дата появления снежного покрова 8 декабря , Среднее число дней со снегом -42. Средняя высота снежного покрова за зиму колеблется от 4 до 8 см. Средняя наибольшая декадная высота достигает 18 см, максимальна декадная из наблюдённых - 71 см.

Средняя плотность снега на открытой местности при наибольшей декадной высоте- 0,17 г/см³, максимальный вес снегового покрова 5% обеспеченности - 1,13 кПа (МС Краснодар). Среднее число дней с метелью 7 , наибольшее -13 дней.

Краснодар характеризуется сравнительно небольшой скоростью ветра (2,5 м/с). В течение всего года в городе господствуют ветры восточного и западного направлений (30%), и северо-восточного и юго-западного (37%). Наибольшее число дней с сильным ветром (более 15 м/с) составляет 39 .

Преобладающее направление ветра В и Ю З - СВ.

Зимы сопровождаются гололёдно-изморозевыми явлениями. Максимальная величина отложений льда на проводах (по большому и малому диаметру) приведена в таблице 1.2

Толщина стенки гололёда на высоте 10 м, возможна один раз в 65 лет , составляет 8,9 мм , один раз в 10 лет -13,1 мм (МС Краснодар).

Гололёдная нагрузка на провода линий связи и электропередачи (на высоте 10 м) составляет 475 г/м район по толщине стенок гололёда - lll.

По приложению 5 СНиП 2.01.07-85 для г.Краснодара принимаются:

снеговой район -1;

ветровой район по средней скорости ветра , м/с , за зимний период -5 (карта 2);

ветровой район по давлению ветра lV;

по толщине стенки гололёда III ;

по среднемесячной тампературе воздуха (°С), в январе - район 0° ;

по среднемесячной тампературе воздуха (°С), в июле - район 25° по отклонению средней температуры воздуха наиболее холодных суток от среднемесячной температуры (°С), в январе- район 15°С.

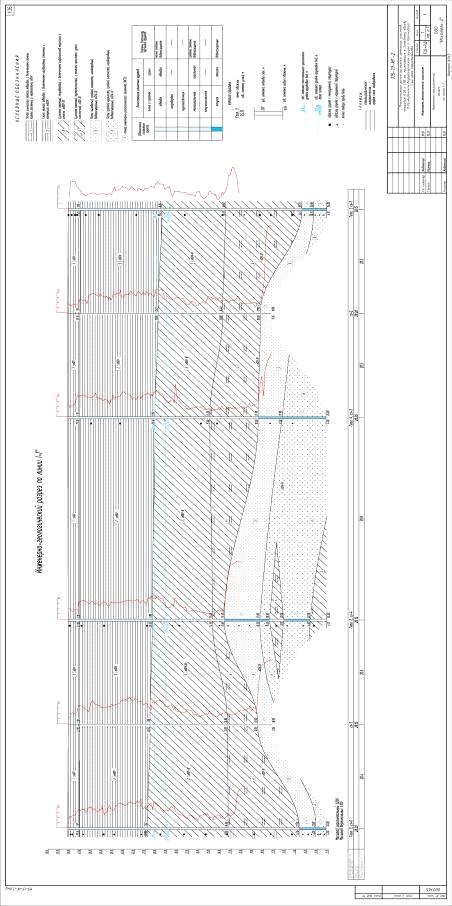

3.4.2 Геология

Кубанская равнина залегает над обширным массивом древнейшего кристаллического фундамента, перекрытого толщей молодых осадочных пород и подверженного активной тектонической деятельности. Территория края включена в зону сейсмической активности Кавказа.

В зависимости от грунтовых условий в городе сейсмичность колеблется от 7 до 9 баллов.

Подземные воды в пределах площадки изысканий относятся к грунтовым, слабонапорным водам, распространены повсеместно и приурочены к отложениям чехла третьей надпойменной террасы р.Кубань.

Режим подземных вод - сезонный. Питание водоносного горизонта за счет инфильтрации атмосферных осадков и притока из выше и ниже залегающих водоносных горизонтов.

Разгрузка водоносного горизонта происходит в направлении общего грунтового потока в сторону р.Кубань.

На период изысканий (2014г.) подземные воды были вскрыты всеми скважинами на глубинах 13,6…15,0м и установились на глубинах 9,0…9,2м (абс.отм 18,95…19,15м).

Сезонная амплитуда колебаний уровня составляет 1,0м. Подъем приурочен к весеннему, спад к осеннему периодам года. Максимальный прогнозный уровень подземных вод ожидается на 1,0 м выше установившегося, на глубинах 8,0…8,2 м (абс.отм 19,95…20,15м).

Наличие близ поверхностного слоя глин создает предпосылку для образования в дождливые и паводковые периоды водоносного горизонта типа «верховодка» с естественно-техногенным типом режима.

Средняя плотность грунта естественного залегания и номер грунта для определения группы трудности разработки механизированным способом согласно таблице 1-1 ГЭСН-2001-01.

футбольный база архитектурный планировочный

Распределение грунтов на группы в зависимости от трудности их разработки механизированным способом

Почва вскрыта повсеместно с поверхности до глубины 1,1м. В качестве естественного основания для фундаментов не рекомендуется. Согласно требованиям ГОСТ 17.5.3.06-85 для дальнейшей рекультивации земель подлежит срезке. Рекультивации подлежит слой мощностью 1,1м.

Площадка изысканий принадлежит району подверженному сейсмическому воздействию.

Расчетная сейсмическая интенсивность в баллах шкалы MSK-64 для средних грунтовых условий и степени сейсмической опасности - А (10) в течение 50 лет для г. Краснодар по карте ОСР-97 А равна 7 баллам.

Территория проектируемого строительства потенциально неподтопляемая.

Основные нормативные и расчетные значения физико-механических свойств грунтов

Степень агрессивности грунтов к бетону и железобетонным конструкциям

3.4.3 Природный ландшафт

Рельеф проектируемого участка не имеет ярко выраженных перепадов и возвышенностей. Согласно генеральному плану, уклон местности в пределах участка состоит на отметке 29.1.

3.4.4 Экология

Рельеф тесно связан с климатом и, особенно с микроклиматом, играющим важную роль в экологии ландшафта. Особенности микроклимата формируются под влиянием метеорологических явлений, некоторые из них особенно сильно влияют на состояние воздушного бассейна, снижая или увеличивая содержание вредных примесей в воздухе города. Направление и скорость ветра, температурная стратификация атмосферы (то есть предрасположенность к застаиванию или перемешиванию) являются важнейшими экологическими факторами. Условия к застаиванию чаще всего возникают при антициклонах: высокое давление прижимает к земле тяжелый холодный воздух, создаются условия для образования температурных инверсий, когда восходящие потоки воздуха, уносящие загрязнители, слабы или отсутствуют.

Влияние на микроклимат проектируемого участка так же оказывает водоем( дренажный пруд), граничащий с участком с запада, так как водный объект способствует повышению влажности воздуха и позволяет снизить температуру воздуха даже в самую жаркую погоду.

4. ГЕНЕРАЛЬНЫЙ ПЛАН. ОРГАНИЗАЦИЯ ТРАНСПОРТНОГО И ПЕШЕХОДНОГО ДВИЖЕНИЯ

Проектируемый участок располагается в северо-западной части города Краснодара. Его площадь составляет 15,5 Га.

Концептуальное назначение футбольной базы основывается на идее «гуманизма», что предполагает создание новых взаимосвязей социальных групп, в данном случае «футболист- фанат». Принципиально новое проектное решение для подобной типологии зданий- объединение на одном участке «фанатской»(общественной)зоны и зоны «спортивной» (тренировочной). Такое проектное решение предполагает 2 основных въезда на территорию.

Въезд в общественную зону располагается с северо- востока. Здесь расположены

·        «Дом фаната»- здание, где болельщики этого вида спорта могут организовывать встречи с футболистами, посещать клубный музей и музей творчества болельщиков, либо провести время в тематическом кафе. Так же здесь находятся душевые и раздевальные для мальчиков, подающих мячи;

·        кассы для продажи билетов на футбольные матчи, проводимые на стадионах, открытые показательные тренировки, внутриклубные турниры и экскурсионные туры по базе;

·        пост охраны;

·        пост первой медицинской помощи;

·        полноразмерное футбольное поле с осветительными мачтами 1 класса, а также трибунами на 500 человек для значимых клубных мероприятий.

Здесь предусмотрена надземная автостоянка на 270 легковых автомобилей и 4 крупногабаритных автобуса, что обеспечивает машиноместами порядка 70% зрителей и 100% членов прессы, СМИ и VIP-зрителей (воспитаников клуба). Во время футбольного межсезонья и при умеренной посещаемости базы, автомобильная парковка может быть использована жителями близлежащих жилых районов.

Въезд для спортсменов основного и резервного составов, административного штаба, обслуживающего персонала базы, располагается в юго-восточной части участка и осуществялется через контрольно-пропускной пункт. У въезда запроектирована наземная парковка на 70 легковых автомобилей, а также 2 крупногабаритных клубных автобуса. Въезд для загрузки ресторана и складских помещений так же находится в юго- восточной части.

Общественная и тренировочная зоны связаны между собой прямым проездом шириной 6 метров, и прилежащими к нему пешеходными путями.

Такое проектное решение позволяет максимально связать эти две функциональные зоны, при этом сократив до минимума расстояние между ними, что немаловажно для выполения условий пожарной безопасности (быстрый и удобный доступ пожарной машины к любому из зданий на участке), а так же при создании экскурсионных маршрутов по территории базы. С обеих сторон от проезда располагаются тренировочные футбольные поля и площадки.

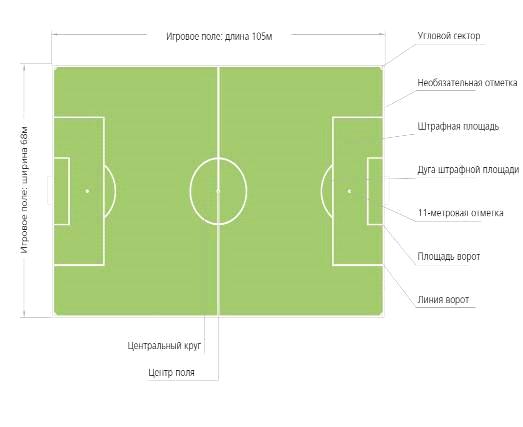

Все тренировочные поля соответсвуют требованиям ФИФА, и выполняются по строго регламентированным размерам.

Состав тренировочных полей и площадок удовлетворяет современным требованиям и включает в себя:

натуральное полноразмерное футбольное поле с осветительными мачтами и 1 класса и трибунами на 500 человек для тренировок и матчей;

натуральных полноразмерных футбольных поля;

натуральное уменьшенное поле;

малых поля со стенкой для отрабатывания техники удара;

баскетбольную площадку;

теннисный корт;

крытый манеж с полноразмерным искусственным футбольным полем последнего поколения и помещениями хранения спортинвентаря.

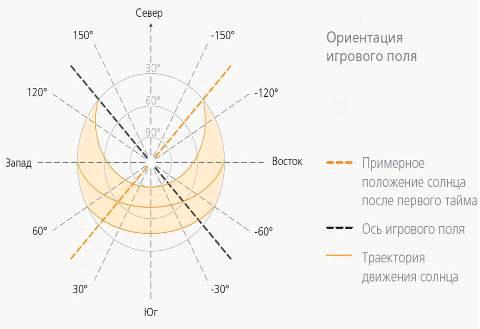

Все открытые футбольные поля и площадки расположены в направлении север- юг, с целью минимизации ослепления футболистов солнцем во время тренировок.

Отклонение положения полей от оси составляет 32 градуса, что является допустимым.

Для защиты футбольных полей от выветривания предусматривается полоса зеленых насаждений по границам участка, а так же между тренировочными площадками, что защитит поля от господствующих на данной территории северо-западных и юго-восточных ветров.

Территория благоустроена зелеными насаждениями и малыми архитектурными формами. Значительное влияние на восприятие участка оказывает благоустройство береговой зоны пруда, что позволяет создать качественную и крайне необходимую рекреационную зону для спортсменов. Также генпланом участка предусмотрена территория под развитие базы и создание вертолетной площадки.

Генплан разработан в соответствии с требованиями СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», СНиП 2.07-01-89 «Градостроительство, планировка и застройка городских и сельских поселений», СНиП 2.08-02-89 «Общественные здания и сооружения».

5. АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ ПРОЕКТА

Основной задачей проекта было создание уникального, функционального и рационального тренировочного комплекса, сочитающего в себе все необходимые для профессиональных футболистов зоны и помещения.

При проектировании подобных объектов следует уделять внимание не только условиям и системе тренировок, но также и системе восстановления и реабилитации спортсменов. Данный объект способен единовременно вмещать основной и резервный составы футбольной команды, а так же весь необходимый персонал, административный штаб и т.д.

Описание концепции.

В начальной стадии проектирования основной задачей было создание композиционного объема лаконичного по наружному облику, максимально функционального, светлого, тесно связанного с окружающей зеленой зоной, и в основе своей воспринимающегося изнутри. Также при проектировании здания тренировочной базы преимущественно использовались природные возобновляемые материалы для отделки (древесина, натуральный камень), продвигалась идея открытости и взаимосвязи с окружающей средой, были использованы такие приемы зеленой архитектуры, как солнечные батареи, зеленые кровли и системы по переработке и очищению дождевой воды.

Объемно- планировочное решение.

Проектируемый объект располагается в южной части участка, имеет островное строение и включает в 3 основных корпуса, имеющих форму правильного параллелепипеда в плане:

). Спортивно-восстановительный корпус

). Гостиничный корпус

). Образовательный корпус с зонами ресторана и административных помещений.

Спортивно-восстановительный корпус представляет собой двухэтажное здание (высота этажа составляет 4 метра), симметричное в зоне раздевальных футболистов, с целью обеспечения равных условий для спортсменов обоих составов, что наиболее важно при проведении на базе тренировок мирового и европейского уровней.

На поздемном этаже (высота этажа 3 метра) располагаются все необходимые технические помещения, а так же помещения для обслуживания плавательного оздоровительного бассейна и комнаты персонала.

На первом этаже при главном входе расположен просторный вестибюль с зонами личных почтовых ящиков, где каждый из спортсменов может лично прочитать и ответить на письма фанатов. Из вестибюля команды попадают в собственные раздевальные- отдельные для основного и резервного состава. Здесь же располагаются командные душевые, умывальные, санузлы, комнаты тренера и помещение для хранения багажных ящиков. Так же в раздевальные можно попасть через второй вход, минуя помещения для мойки и сушки бутс. Такое планировочное решение было принято с целью сохранения чистоты в главном вестибюле после полевых тренировок спортсменов.

При каждой раздевальной имеется своя зона отдыха, граничащая с гидротерапевтическим блоком.

Гидротерапевтический блок включает в себя:

·        плавательный оздоровительный бассейн (16,6х 6,4м);

·        баню сухого жара, контрастную ванну, комнату с гидромассажными ваннами(для каждого состава футболистов);

·        реабилитационный бассейн (3,5х2,8м);

·        терапевтическую криокамеру (камера экстремально низких температур для снижения болевых ощущений, мышечных спазмов, отеков и воспаления тканей, а так же для укрепления иммунной системы организма и улучшения двигательных функций);

·        спелеокамеру (рукотворное помещение, где воссоздается природный микроклимат естественных карстовых соляных пещер и забоев соляных шахт, необходимое для лечения заболеваний дыхательных путей, кожных заболеваний, а так же для профилактики вирусных инфекций, гриппа,

ЛОР заболеваний);

·        турецкую баню;

·        индийская баню.

Гидротерапия способствует регуляции кровоснабжения тканей и ускорению в них окислительно-восстановительных процессов, ликвидации застойных явлений и микротравматических повреждений в опорно-двигательном аппарате, что необходимо для спортсменов, регулярно получающих физические нагрузки. Процедуры в спелеокамере и в терапевтической криокамере так же немаловажны для реабилитации футболистов и поддержания их физического состояния на высоком уровне.

На 2 этаже (высота этажа 4 метра) спортивно- восстановительного корпуса располагается медицинская зона. Здесь расположены массажные и физиотерапевтические кабинеты, кабинеты диагностики, а так же процедурная и ординаторская.

Так же на 2 этаже запроектированы просторные тренажерный и фитнес- залы для диагностики физических данных спортсменов с помещением для врачей- диагностов. Так же для комфорта к ним примыкает санитарно- технический блок, где располагаются санузлы и душевые. В соседнем крыле расположен тренажерный зал для силовых и кардио- тренировок. Здесь же имеется финес- зал, используемый в случае групповых занятий с малым количеством человек (ок. 15).

Особенностью данного блока является открытая эксплуатируемая кровля на которой располагается зона для принятия воздушных и солнечных ванн. Климатотерапия основывается на использовании целебных свойств воздуха и лучистой энергии Солнца в целях лечения и закаливания. Подобные процедуры рекомендуют для укрепления организма, повышения устойчивости к неблагоприятным воздействиям окружающей среды, а также при ряде заболеваний, в частности при туберкулезе легких и других органов и т.д. Лечение «воздухом» и «солнцем» широко применяется в современном мире благодаря низким расходам и безусловно высокой эффективности процедур.

Гостиничный корпус включает в себя необходимый набор номеров и помещений для единовременного проживания двух составов футбольных команд, включая тренерский штаб, медперсонал и т.д. Так же здесь запроектированы необходимые узлы поэтажного обслуживания. Имеется вестибюльная зона , граничащая с помещениями для персонала.

Данный корпус оснащен двумя бельепроводами- устройствами, предназначенными для периодического порционного гравитационного транспортирования белья в бельеприемные камеры. Данное проектное решение является более уместным для проектируемого объекта, так как традиционное применение грузового лифта в трехэтажном здании является нецелесообразным и расточительным.

Высота подземного этажа составляет 3 метра.

Здесь располагаются все необходимые технические помещения, складские помещения, бельеприемные камеры, функционально связанные с прачечными, кладовыми белья, починочными мастерскими и т.п.

При входе запроектирован просторный вестибюль со стойкой ресепшн. Здесь же находятся камеры хранения, комнаты персонала, санитарно- технический блок и несколько рабочих кабинетов.

Гостиничные номера располагаются на втором и третьем этажах.

Всего в данном корпусе запроектировано 56 номеров 4х классов.

Из них

одноместный «Стандарт»- 39 шт.; (Sжилая=25,4 м2);

двухместных «Стандарт»- 13шт.; (Sжилая=26,0 м2);

одноместный «Тренерский Люкс»- 2 шт.; (Sжилая=45,8 м2);

двухместный «Президентский Люкс»- 1 шт. (Sжилая=50,1 м2);

Распределение номеров выполнено следующим образом:

·        26 одноместных номеров для футболистов основного состава;

·        13 двухместных номеров для футболистов дублирующего состава;

·        10 одноместных номеров для проживания тренерского штаба и работников медицинской службы обоих составов команд (старшего тренера, тренера, тренера по физподготовке, тренера вратарей, руководитель мед. службы);

·        3 резервных одноместных номера для сотрудников базы;

·        2 одноместных номера класса «Люкс» для главных тренеров команд;

·        1 президентский номер класса «Люкс».

Стандартные одноместные и двухместные номера состоят из прихожей, жилой комнаты и санузла.

Одноместный номер «Стандарт» имеет следующие показатели:

Жилая площадь- 25,4 м2;

Общая площадь- 36,3 м2;

Жилая комната включает в себя одну односпальную кровать, встроенный шкаф, стол, стул, телевизор. Из санитарно- технических приборов в каждом номере имеется ванная, унитаз, умывальник, полотенцесушитель. В прихожей- платяной шкаф, вешалка и пуф.

Двухместный номер «Стандарт» имеет следующие показатели:

Жилая площадь- 26,0 м2;

Общая площадь- 38,5 м2;

Общая площадь (+балкон)- 41,7 м2.

Жилая комната включает в себя две односпальных кровати с прикроватными тумбами, встроенный шкаф, стол, 2 стула, телевизор. Из санитарно- технических приборов в каждом номере имеется ванная, душевая кабина, унитаз, умывальник, полотенцесушитель. В прихожей- платяной шкаф, вешалка и 2 пуфа.

Одноместный номер «Тренерский Люкс» имеет следующие показатели:

Жилая площадь- 45,8 м2;

Общая площадь- 59,8 м2;

Общая площадь (+балкон)-67,9 м2.

Номер состоит из спальной, общей комнаты, прихожей и санузла.

Спальня включает одну полуторную кровать с прикроватными тумбами а так же «стенку». Общая комната включает комплект мягкой мебели, стол, 2 стула, телевизор. В прихожей имеется платяной шкаф, вешалка для одежды и пуф. Из санитарно- технических приборов в обоих номерах имеется ванная, душевая кабина, унитаз, умывальник, полотенцесушитель.

Одноместный номер «Президентский Люкс» имеет следующие показатели:

Жилая площадь- 50,1 м2;

Общая площадь- 68,9 м2;

Общая площадь (+балкон)- 78,9 м2.

Номер состоит из спальной, общей комнаты, гардеробной, прихожей и санузла.

Спальня включает одну двуспальную кровать с прикроватными тумбами а так же «стенку». Общая комната включает комплект мягкой мебели, стол, 2 стула, телевизор. В гардеробной имеется платяной шкаф. Вешалка для одежды и пуф. Из санитарно- технических приборов установлены гидромассажная ванна, душевая кабина, унитаз, умывальник, биде и полотенцесушитель.

При проектировании вышеописанных номеров основополагающей идеей была идея рациональности и необходимого минимума. Стандартные номера для спортсменов оснащены всем необходимым оборудованием и мебелировкой для комфортного проживания и сна, и в то же время достаточно сдержаны, чтобы не отвлекать футболистов от тренировочного процесса. Тренерские номера имеют повышенный уровень комфортности, в соответствии с запросами современных отечественных и зарубежных тренеров. Президентский номер имеет наивысшую степень комфортности и необходим на случай длительного визита президента клуба. Подобное распределение номеров является наиболее актуальным для современного тренировочного процесса российских клубов, и так же соответствует всем требованиям ФИФА на случай проведения здесь тренировочных сборов национального масштаба.

На каждом этаже гостиничного блока расположен необходимый набор помещений поэтажного обслуживания, а именно:

·        комната дежурного персонала (со шкафами для чистого белья);

·        помещение для тележек горничных;

·        комната бытового обслуживания;

·        с/у персонала;

·        КУИ;

·        площадка разборки грязного белья при бельепроводе.

Обязательно наличие поэтажных зон отдыха со столами для биллиарда. Световые карманы так же оформлены в качестве малых зон отдыха

Высота потолков в жилом корпусе состовляет 3 метра.

Также имеется выход на эксплуатируемую кровлю из обоих крыльев здания.

Образовательный корпус с зонами ресторана и административных помещений располагается южнее вышеперечисленных корпусов и так же имеет внутренний двор.

Высота этажа составляет 4 метра.

На 1 этаже корпуса расположен ресторан на 60 посетителей, работающий на сырье, что необходимо для качественного полноценного питания спортсменов. Все игроки отличаются друг от друга, и не существует единой диеты, которая одновременно удовлетворяет нужды всех спортсменов. Питание оказывает огромное влияние на тренировку, и хорошая диета поможет поддерживать постоянные интенсивные физические нагрузки, при этом уменьшая риск заболевания или травмы, следовательно принятое проектное решение является наиболее рациональным.

Обслуживание посетителей производится официантами.

В зале имеется барная стойка.

Кухонный блок включает в себя 3 группы помещений:

·        производственные помещения;

·        помещения для приема и хранения продуктов;

·        помещения служебно- бытовой зоны.

Производственная зона включает в себя весь необходимый набор цехов, таких как птицемясорыбный, овощной, холодный, горячий. Имеются помещения моечных кухонной и столовой посуды.
Отдельным блоком располагаются камеры хранения- морозильная камера, кладовая напитков, кладовая овощей и т.д. Так же запроектированы помещения персонала, помещения шеф повара, гардеробные, санузлы и прочее.
         К ресторану примыкает административная зона. На 1 этаже у входа расположена гардеробная стойка для работников административного штаба. Так же ей могут воспользоваться посетители конференц- зала в случае делового визита. Здесь же находится зона ожидания. Административная зона представлена такими помещениями как приемная секретаря, кабинет множительной техники, кабинет директора базы и кабинет президента базы.

На втором этаже административной зоны расположен конференц- зал на 100 мест с возможностью его посещения инвалидами. Для этого случая предусматривается наличие на базе гусеничного подъемника для инвалидных колясок.

Зал для интервью так же является необходимым помещением в случае визита прессы. Единовременно он способен вместить порядка 40 посетителей. Зал непосредственно связан с кладовой медиа- оборудования.

В южном крыле здания располагается рабочая зона, представленная кабинетом совещения, кабинетами главных специалистов сантехнических, отопительных, вентилляционных, энергетических и прочих служб, а так же несколько рабочих кабинетов. Здесь же находится малый интернет-центр и комната множительной техники.

Зона отдыха для административного штаба представлена комплектами мягкой мебели в холле, а также столом для биллиарда.

Санитарно- технический блок включает в себя мужской и женский санузлы, санузел для МГН и КУИ. Здесь же располагается кладовая для хранения гусеничного подъемника.

В западном крыле образовательного корпуса находятся две аудитории для теоретических занятий. Каждая из них способна вместить по 20 человек обучающихся. С одной из них граничит зал библиотеки, где спортсмены могут найти большое количество тематической литературы.

Компьютерный класс рассчитан на 12 человек и имеет собственную медиатеку. Здесь же располагается зал с игровыми симуляторами, которые необходимы для тренировок тактического характера и «работы над ошибками».

Большой лекционный зал вмещает порядка 40 человек единовременно и используется в случае важных лекций, кинопоказов с использованием проектора и т.д.

Рекреационная зона представлена комплектами мягкой мебели и столами для американского и русского разновидностей биллиарда.
Санитарно- тахнический блок включает в себя мужской и женский санузлы, КУИ и кладовую.

.
ВНУТРЕННЯЯ ОТДЕЛКА ПОМЕЩЕНИЙ

Внутренняя отделка принята, исходя из функциональных и эксплуатационных требований с использованием высококачественных материалов.

Полы: в технических этажах и помещениях подземной части здания - бетонные и керамическая плитка, в служебных и хозяйственных помещениях - линолеум, керамическая плитка; в вестибюлях и холлах - керамогранит; в номерах - ламинат, в коридорах - линолеум, в санузлах и душевых - керамическая плитка, в спортзалах - шероховатое пружинящее напольное покрытие из синтетических материалов (рулонное покрытие из ПВХ для специализированных спортивных залов). В бассейне на обходной дорожке - шероховатая керамическая плитка. Для слабовидящих, для ориентирования, на основных путях движения по бассейну размещаются резиновые рифленые полосы. Край ванны бассейна по всему периметру выделяется полосой, имеющей контрастную окраску по отношению к обходной дорожке.

Потолки: в коридорах и холлах - «Армстронг» с плитами разных фактур и типов, в технических помещениях - штукатурка, покраска акриловыми красками на водной основе, в жилых помещениях - штукатурка и покраска водоэмульсионными красками, в санузлах и душевых - подшивной потолок из алюминиевой рейки. В бассейне - перфорированный или слоистый аккустический.

Стены: в технических и служебных помещениях - штукатурка, покраска, облицовка керамической плиткой; в помещениях администрации, коридорах и холлах на жилых этажах - декоративная

покраска, в вестибюлях и холлах общественных этажей - керамогранит. В жилых помещениях - декоративная латексная покраска.

.
КОНСТРУКТИВНОЕ РЕШЕНИЕ

Конструктивная схема здания - монолитный железобетонный безригельный каркас. Ядром жесткости пространственной конструкции здания являются: лестничные узлы; стены внеквартирного коридора, выполненные из монолитного железобетона толщиной 200мм.

Шаг сетки колонн варьируется. Максимальный шаг колонн 6м. Сечение колонн 400 х 400мм.

Межэтажные перекрытия разработаны монолитными железобетонными, из бетона класса В25, безбалочного типа толщиной 200мм.

В части здания, где располагается чаша бассейна, каркасно-связевая схема реализована с применением железобетонного каркаса с металлическими балками покрытия над ним.

Высота подземного этажа - 3,0м;

Высота 1-го этажа - 4,0м;

Высота 2-го этажа гидротерапевтического и административного блоков- 4,0м;

Высота 2-го и 3-го этажей гостиничного корпуса- 3,0 м.

Для заполнения каркаса следует применять следующие изделия и материалы:

·        стеновой газосиликатный блок 625х250х200мм.;

·        специализированный клеевой состав для кладки газосиликатного блока.

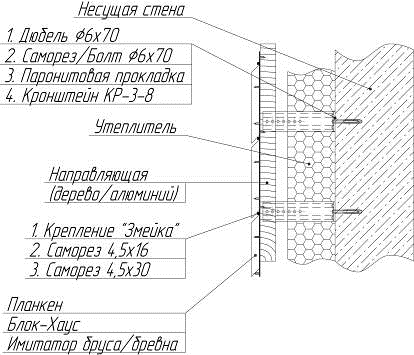

Отделка наружных стен -деревянный навесной вентиллируемый фасад (планкен) «WoodRow».

Так же присутствует отделка стен финишной эластичной штукатуркой «Stuc-O-Flex» и отделка фасада натуральным дагестанским камнем по системе «КаменьФасад». Колористическое решение фасадов увязано с окружающей застройкой и природой, с учетом молодежной направленности объекта.

Внутренние перегородки- из газобетонного блока толщиной 100 мм. Внутренние межквартирные перегородки - из монолитного железобетона, что позволяет выполнить консольное нависание квартир до 6-ти метров и создает достаточный звукоизоляционный эффект. Внутриквартирные перегородки- из ГКЛ по металлическому каркасу.

Фундаменты - монолитная железобетонная плита h=1200мм.

Кровля - эксплуатируемая плоская, с организованным водостоком. Предусмотрена звуко-, тепло- и пароизоляция. На кровле предусмотрены скаты и желоба стоков с электрическим обогревом в зимнее время(против обледенения).

Двери входных групп всех корпусов- раздвижные из полированной нержавеющей стали.

Каждый из корпусов конструктивно разделен на отсеки деформационными швами.

Пространственная жесткость каждого отсека здания решена индивидуально в соответствии с заданной архитектурной концепцией.

Остекление фасадов представлено витражами. Система витражей на алюминиевом каркасе- с трёхкамерными стеклопакетами с тонированным и противоударным стеклом.

Конструкция витража навешивается на железобетонное перекрытие.

В пространстве между плоскостью конструкции перекрытия и потолочной плоскостью подвесных потолков располагаются инженерные сети, коммуникации вентиляции и кондиционирования воздуха, а также размещаются специальные противопожарные и охлаждающие системы. Крепление потолочных плит происходит по системе перекрестного каркаса подвесных потолков.

.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ ЗДАНИЯ

8.1 Водоснабжение и канализация

Водоснабжение. Снабжение водой данного объекта запроектировано от городских кольцевых сетей. На вводах в каждый корпус здания устанавливаются счетчики и регуляторы давления. Сети всех систем водоснабжения, прокладываются в нишах и приставных коробах, подлежат тепловой изоляции.

Здание относится к 1 группе огнестойкости и оборудуется хозяйственно-производственно-противопожарным водопроводом, хозяйственно-производственной канализацией и водостоком.

Качество воды в системах водоснабжения отвечает гигиеническим требованиям. Горячая и холодная вода подводится ко всем моечным ваннам и раковинам с установкой смесителей.

Предполагаемая температура горячей воды в точке забора должна быть не ниже 70 градусов С.

Аварийное горячее водоснабжение представлено водонагревателем.

Инженерные коммуникации представлены централизованными сетями канализации и отопления.

Канализация. Отведение бытовых сточных вод предусматривается в наружную сеть бытовой канализации. Сброс дождевых вод с кровли предусматривается в проектируемые сети дождевой канализации.

.2 Теплоснабжение, вентиляция и кондиционирование

Теплоснабжение. Теплоснабжение зданий осуществляется от централизованного источника тепла (от тепловых сетей теплоснабжения г. Краснодара). Теплоснабжение от централизованного источника тепла для помещений разного назначения, а также размещаемых в разных пожарных отсеках здания, применены отдельные трубопроводы с индивидуальными узлами учета тепловой энергии для каждой группы помещений. Подача тепла для теплоснабжения, систем отопления, вентиляции и горячего водоснабжения предусмотрена по раздельным трубопроводам из теплового пункта. Отдельные ветви трубопроводов водяного отопления предусмотрены для конференц-зала, вестибюля, фойе. Предусмотрены воздушно-тепловые и воздушные завесы в главных входах в здания.

Вентиляция. Вентиляция с механическим побуждением предусмотрена для помещений и зон без естественного проветривания. Единой системой приточной вентиляции обеспечиваются все помещения. Отдельными системами оборудуются конференц-залы, бассейны, помещения общественного питания, санузлы, рабочие помещения, помещения производственно-технического назначения и складские.

В производственной зоне ресторана предусматриваются следующие вентиляционные системы:

·        в горячем цеху, где находятся плиты, сковороды, печи - вытяжная вентиляционная система;

·        над посудомоечной машиной или в комнате для мойки

·        посуды - независимая вытяжная вентиляция;

·        общая вентиляция кухни - приточная и вытяжная

·        вентиляционная система (вытяжная вентиляция может быть объединена с вытяжкой воздуха из горячего цеха).

Принцип осуществления воздухообмена состоит в вытеснении отработанного воздуха в ресторане свежим приточным воздухом.

Помещения, не оборудованных системой механической приточной вентиляции, оборудованы открывающимися регулируемыми форточками и воздушные клапаны для подачи наружного воздуха, размещаемые на высоте не менее 2 м от пола.

Кондиционирование. Кондиционирование воздуха принято для обеспечения необходимых параметров микроклимата проектируемого объекта в пределах допустимых норм, когда они не могут быть обеспечены вентиляцией в теплый период года с применением искусственного охлаждения воздуха.

Для поддержания оптимальных параметров внутреннего воздуха в теплый период года, в гостиничных номерах предусмотрены системы кондиционирования воздуха на базе сплит- систем канального типа с забором и раздачей воздуха по системе воздуховодов, проложенных в пространстве подшивного потолка помещений.

Раздача и удаление воздуха осуществляется через вентиляционные решетки и потолочные воздухораспределители.

8.3 Электроснабжение

По степени надежности электроснабжения проектируемый объект относится к потребителям первой категории - аварийное освещение, насосная пожаротушения, вентиляторы дымоудаления. Первая категория электроснабжения обеспечивается подключением от 2х трансформаторов и автоматическим переключением на вводе в здание.

Дистанционное включение пожарных насосов выполняется от кнопок, установленных в нишах ПК.

9. ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ

Степень огнестойкости здания - II.

Уровень ответственности - нормальный

Противопожарная безопасность здания достигается применением конструкций и материалов, имеющих необходимый предел огнестойкости и обеспечивающих зданию нужную степень огнестойкости согласно
 СНиП 21-01-97.

Эвакуация из корпусов здания осуществляется по незадымляемым лестницам, ведущим непосредственно наружу.

Ширина лестничных маршей 1,2.м. Стены лестничных клеток и технических помещений - противопожарные с противопожарными дверями. Выходы в коридор осуществляются через воздушные зоны. Согласно СНиП 31-01-2003, рассредоточенность путей эвакуации при длине коридора 25 метров, входы в лестничные клетки должны располагаться на расстоянии минимум 8.45м друг от друга.

На всех этажах здания на путях эвакуации для внутренней отделки применяются материалы, удовлетворяющие требованию по горючести, воспламеняемости, дымообразующей способности и токсичности .

Оповещение о пожаре выполняется с применением оптико-звуковых оповещателей, устанавливаемых на путях эвакуации людей.

Ширина коридоров и проходов, количество дверных проемов обеспечивают безопасную эвакуацию людей.

.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ.

Технико- экономические показатели объекта

. Вместимость базы составляет- _____ чел.

. Общее кол-во сотрудников в смену- _____чел.

. Этажность здания- переменная

Гидротерапевтический блок- 2 эт.;

Гостиничный блок- 3 эт.;

Образовательный блок- 2 эт.

. Жилая площадь- _____м2

. Общая площадь- _____м2

. Строительный объем- _____м3

. Площадь застройки - _____м2

. Кол-во гостиничных номеров-56 шт

из них одноместных- 26шт.

двухместных- 13 шт.

одноместных резервных-4 шт.

одноместных (для тренерского штаба)- 10 шт.

одноместных (для главн. тренера)- 2шт.

одноместных (президентских)- 1 шт.

Технико- экономические показатели генерального плана

.        Площадь территории участка- 15,5 Га

.        Кол-во машиномест парковки для посетителей- 274

из них для легковых автомобилей- 270

для крупногабаритных автобусов- 4

.        Кол-во машиномест служебной парковки- 30

.        Площадь дорожного покрытия- _____м2

.        Площадь озелененных территорий- _____м2

.        Пешеходные зоны- _____м2

.        Площадь травяного покрытия футбольных полей- _____м2

БИБЛИОГРАФИЯ

1.      J. Wines, Green Architecture - Taschen. 1998

2. Нойферт Э. Строительное проектирование - М. Стройиздат.1988

. П. Нойферт, Л. Нефф Проектирование и строительство- Москва, «Архитектура-С». 2003

. Стратегия развития футбола в РФ на 2006-2016 годы- Москва, 2006

. Футбольные стадионы. Технические рекомендации и требования. 5-е издание- Москва, 2011

. Спортивное освещение, «PhillipsLighting», Москва

. СНиП2.08.02-89*. Общественные здания и сооружения

. Справочное пособие к СНиП 2.08.02-89. Проектирование бассейнов

. Справочное пособие к СНиП 2.08.02-89. Проектирование предприятий общественного питания

. СНиП 21-01-97*. Пожарная безопасность зданий и сооружений

. СНиП 2.07.01-89. Градостроительство

. СНиП 21-02-99*. Стоянки автомобилей.

. МГСН 4.16-98 Гостиницы

. http://ru.wikipedia.org

. http://medgarant.net.ua

. http://saltland.ru/

. http://www.bibliotekar.ru/

. http://www.richwood.ru/

. http://www.stucoflex.ru/

Кубанский Государственный университет

Утверждаю:

Заведующий кафедрой «Архитектура»

_______________А. Н. Кузьменко

«___» __________ 2014 г.

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Наименование объекта:

«Резервная тренировочная футбольная база».

Местоположение объекта:

Город Краснодар, район шоссе Ближний западный обход

Дипломник Зайчук Д.Ю.

Согласновано:

Руководитель дипломного проекта: Т. П. Маркова
