1. Характеристика геологических условий

1)      Вид сооружения: Путепровод

2)      Размер пролетов: 2 x 24 м

)        Габарит: Г - 11.5 м

)        Ширина тротуаров: 2 x 1.0 м

)        Временные подвижные нагрузки: А14, Н14

)        Класс пересекаемой дороги: 3

)        Тип опоры: Стоечная,

)        Грунты (Рис. 1.1)

·   № скважины 3

·        № варианта толщины 4

9)      Особые условия: насыпь 1.9 м

Глубина промерзания 1.2 м

2. Назначение типа опоры

Стоечные опоры применяются преимущественно при строительстве путепроводов и эстакад. В таких опорах сваи в надземной части заменяют стойками, заделанными в фундамент, который может быть двух типов: объединенным (рис. 2.1,а) или раздельным (рис. 2.1,б). В первом случае стойки опираются на объединяющую гибкую железобетонную плиту, а во втором - каждая стойка имеет свой фундамент в виде железобетонного башмака стаканного типа.

Рис. 2.1. Стоечные опоры: а - на общем фундаменте, б - на раздельных фундаментах; 1 - стойка, 2 - насадка, 3 - фундаментная плита, 4 - башмак

3. Определение нагрузок, действующих на опору

.1 Схема нагрузок

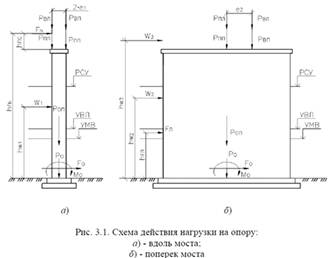

Схема действия нагрузки на опору представлена на Рис. 3.1.

На рисунке представлены следующие нагрузки:

1.         Вертикальные нагрузки:

вес опоры - Роп - собственный вес надфундаментной части опоры (без учета веса фундамента);

вес пролетных строений - РП, Л(П) - соответствующих давлению от примыкающих к данной опоре двух одинаковых пролетных строений слева (справа);

сила воздействия на опору - РВП, Л (П) - от временной подвижной вертикальной нагрузки слева (справа).

2.         Горизонтальные поперечные нагрузки:

сила давления ветра - W2 - на опору;

сила давления ветра - W3 - на пролетные строения;

. Горизонтальные продольные нагрузки:

силы торможения или тяги - Fh;

сила давления ветра - W1 - на опору

3.2 Собственный вес опоры

Нормативная вертикальная нагрузка от собственного веса опоры определяется по формуле:

оп - объем элементов опоры;

-соответствующий удельный вес,

оn =5,472*6*0,4*0,4+12*0,7*0,15*0,6+0,5*12,5*1,8=17,96м³;

- расчетное значение постоянных нагрузок с учетом коэффициента надежности по нагрузки

.3 Реакции от собственного веса пролетных строений

Нормативную реакцию от собственного веса пролетных строений левого Рнпл и правого Рнпп полетов допускается определять в виде суммы реакции от главных балок и ездового полотна.

Реакция от главных балок слева (справа):

РнГБ,л(п) = 0,5*Vл(п) * Lл(п) *(Г+2*T)* ,

РнГБ,л(п) = 0,5*0,346*24*(11,5+2*1)*24,5=1343,78 кН,

Реакция от ездового полотна слева (справа):

РнЕП,л(п) = 0,5*Г * Lл(п) *∑hi* ,

РнЕП,л(п) = 0,5*11.5*24*(0,03*24,5+0,01*15+0,04*24,5+0,07*23)=460,69 кН,

= 24 м - длинна пролета, Г =11.5 м - габарит моста,

Т =1 м - ширина тротуара,

 - удельный вес железобетона (24,5 кН/м³),- толщина слоев ездового полотна:

) - выравнивающий бетонный слой 0,03 м, =24,5 кН/м³

) - гидроизоляция 0,01м, =15 кН/м³

) - защитный ж.б. слой 0,04 м, =24,5 кН/м³

) - асфальтобетонное покрытие 0,07 м, =23 кН/м³

Вес пролетных строений слева (справа):

РнП,л(п)=РнГБ,л(п)+ РнЕП,л(п)=1804,47 кН

Расчетные значения реакции от веса главных балок:

РГБ,л(п) = Рнгб,л(п)*

РГБ,л(п) = 1343,78*1,1=1478,16 кН

Расчетные значения реакции от ездового полотна:

РЕП,л(п) = 0,5*Г * Lл(п) *∑hi* *,

РЕП,л(п)=0,5*11,5*24*(0,07*23*1,5+0,04*24,5*1,3+0,01*15*1,3+0,03*24,5*1,3) =773,08 кН

Расчетные значения веса пролетных строений слева (справа):

РП,л(п) =РГБ,л(п)+ РЕП,л(п)=1478,16+773,08=2251,25 кН

.4 Вертикальные реакции от временных подвижных нагрузок

Вертикальные реакции от временных подвижных нагрузок определяются при загружении одного пролета и при двух загруженных пролетах. В обоих случаях реакции определяются для двух схемах загружения: нагрузка А14 и пешеходная, нагрузка Н14.

Вначале строится линии влияния опорных реакции для примыкающих балочных пролетов. Далее они загружаются нагрузками А14 и пешеходной и одиночной Н14 справа. И, наконец, загружаются оба примыкающих пролета.

Вычисление опорных реакций с использованием линий влияния производится по известным правилам строительной механики. Нормативной реакция от нагрузки А14 и пешеходной.

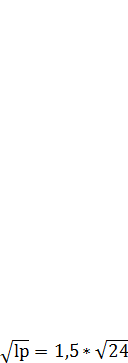

Расчетная длина пролета принимается по формуле:

где L - длина пролета; е1~0,4м - эксцентриситеты приложения нагрузки вдоль моста (рис. 3.1 а).

п(л)= 24-2*(0,4-0,025)=23,25 м

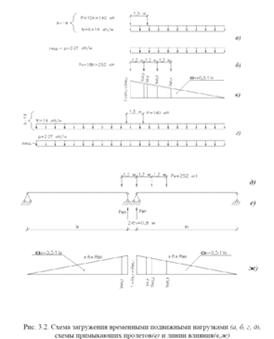

Нормативная реакция от нагрузки Н14 (рис.3.2 б):

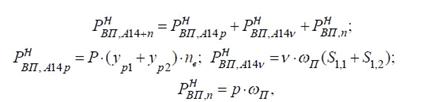

РВП,Н14 = РН14 * (УНП1 + УНП2 + УНП3 + УНП4),

где УНП1; УНП2; УНП3; УНП4 - ординаты соответствующей линии влиянии

РВП,Н14 = 252*(1+0,958+0,907+0,857) = 845,42 кН

Из двух расчетных значений реакций для дальнейшего использования выбирается максимальное:

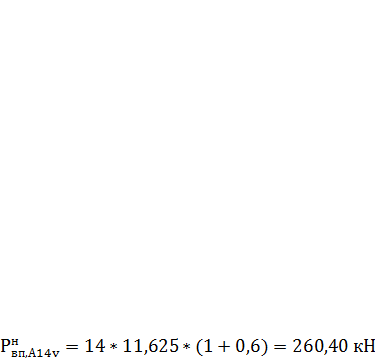

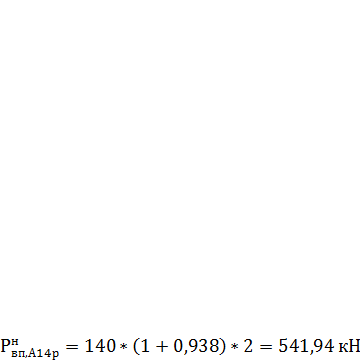

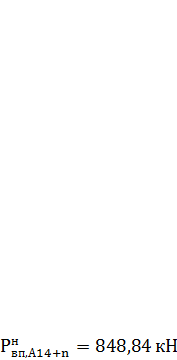

Рвп=max{Рвп,А14+n=541,94*1,5+260,4*1,2+46,5*1,2=1181,19 кН,

Рвп,H14=845,42*1=845,42 кН.

Рвпmax=1181,19кН

Аналогично подсчитывается и выбирается максимальное значение реакции на два примыкающих пролета (Рвл+Рвп) (рис.3.2 г, 3.2 д). При этом пешеходная нагрузка имеет интенсивность (рис.3.2 г); в формулы вводится суммарная площадь (ωП+ωЛ); в формуле для реакции от Н14

(РВП+ РВЛ)НН14 = РН14 * (УНЛ1 + УНП1 + УНП2 + УНП3)

(РВП+ РВЛ)НН14=252*(0,993+1+0,958+0,907)=964,645 кН

Рвп=max{Рвп,А14+n=551,57*1,5+624,96+111,6=1563,92 кН,

Рвп,H14=845,42*1=845,42 кН

Рвпmax=1563,92кН.

.5 Горизонтальная реакция от временной подвижной нагрузки

Реакция от нормативной горизонтальной силы торможения или тяги нагрузки А14 вдоль моста (рис. 3.1 а) определяется отдельно для правого и обоих пролетов:

 =0.5*=260,4*0,5=130,2кН

=0.5*(РВП+РВЛ)НА14,v=260,4*0,5=130,2кН

Коэффициент надежности по нагрузки .

=130,2*1,2=156,24 кН

=260,4*1,2=312,48 кН

Плечо: hFh =h0+hПС; hПС=(L/20)+ ∑hi;ПС=(33/20)+0,03+0,04+0,01+0,07=1,35м;

ПС - высота пролетного строения;

∑hi - суммарная толщина одежды ездового полотна.

3.6 Ветровые нагрузки на опору

Нормативные величины ветровой нагрузки вдоль и поперек  и вычисляются по формуле:

Аi - площадь рабочей ветровой поверхности опоры поперёк или вдоль,

Коэффициента надежности по нагрузке ,i - интенсивность статической составляющей горизонтальной вертикальной нагрузки;=0,69 КПа- скоростной напор ветра ;=1,45 - коэффициент изменения скоростного напора по высоте;

cw1 =2,10, cw2 =1,8 и cw3 =2,10 - аэродинамические коэффициенты

= (0,4*4,7*6+0,5*14,4)*0,69*1,45*2,1=39,86кН

= 39,858*1,5=59,787кН

= (0,4*4,7*6+0,5*1,8)*0,69*1,45*1,8=5,838кН

= 5,838*1,5=8,757кН

= 2,101(1,2+0,15)*24*2=136,145кН

= 136,145*1,5=204,217кН

4. Сочетания нагрузок и приведение их к обрезу фундамента

.1 Сочетания нагрузок

В курсовой работе допускается рассматривать лишь 6 сочетаний, приведенных в первом столбце табл. 1.

Временные нагрузки пронумерованы:

№7 - вертикальная;

№11 - горизонтальная;

№12 - ветровая;

Таблица 1

Сочетание нагрузок и воздействий

В числителе нормативное значение нагрузок, в знаменателе расчетное значение нагрузок.

.2 Приведение нагрузок к обрезу

Все внешние нагрузки приводится к центру обреза фундамента в виде проекций на вертикальную ось у (Ро), горизонтальные х или Z (Fо) и суммы моментов относительно точки О вдоль и поперек (Mo).

Таблица 2

Приведенные к обрезу фундамента нагрузки

5. Конструирование и расчет фундамента мелкого заложения

.1 Определение глубины заложения подошвы фундамента

Глубина заложения подошвы фундамента d зависит от инженерно-геологических условий местности. Назначенная конструкция представляет трехступенчатый фундамент глубиной заложения 2,8 м

При строительстве на суходоле минимальная глубина заложения подошвы фундамента принимаем:

> df + 0,25м = 1,2+0,25=1,45 м

где df - глубина промерзания.

Подошва фундамента располагается выше кровли опорного пласта на 5,8 м.

Толщина опорного пласта под подошвой фундамента (5,8 м) больше ширины фундамента по подошве (2,8м).

Длина и ширина обреза фундамента на 0,5 м шире размеров опоры в каждую сторону.

Размеры подошвы фундамента: ширина (вдоль моста) равна 2,8 м, а ширина (поперек моста) равна 14,8 м. Линия уступов или наклон граней фундамента не отклоняются от вертикали на угол более 30° (см. рис. 5.1), отсюда:

.2 Определение площади подошвы и размеров уступов фундаментов

Подошва фундамента располагается выше кровли опорного пласта на 4,7 м.

Толщина опорного пласта под подошвой фундамента (4,7 м) больше ширины фундамента по подошве (3,4м).

Длина и ширина обреза фундамента на 0,5 м шире размеров опоры в каждую сторону.

Рис.5.1. Конструкция фундамента мелкого заложения.

Минимальная площадь подошвы фундамента:

= (0,4+2*0,5)*(10,4+2*0,5)=15,96 м²

Линия уступов или наклон граней фундамента не отклоняются от вертикали на угол более 30° (см. рис. 5.1), отсюда:

= (0,4+1,16*2,4)*(10,4+1,16*2,4)=41,97 м²

Размеры подошвы фундамента: ширина (вдоль моста) равна 2,8 м, а ширина (поперек моста) равна 14,8 м.

5.3 Определение расчетного сопротивления грунта под подошвой фундамента

Расчетное сопротивление основания осевому сжатию:

где R0 - условное сопротивление грунта (R0 =270 кПа); к1 и к2 - коэффициенты - принимаются по (прил. 1). k1=0,1 и k2 =3,0.

=1,7*(245*(1+0,06*(1,8-2))+2*20*(2,8-3)) = 442,892 кПа

.4 Проверка несущей способности грунтового основания

Предварительно вычисляем силы N и момент М, приложенный к середине подошвы в четырех сочетаниях №1 и №2 - вдоль, №4 и №5 - поперек моста:

= Ро + G;= Mо +Fо * hф;

G = GH*;Н= Vф*;

где Ро - Mо - Fо - нагрузка из соответствующих строк табл. 2;

Vф и - объем и удельный вес фундамента; коэффициента надежности по нагрузке .

ф=2,8*14,8*0,7+0,7*2,2*14,2+0,7*1,6*13,6+0,7*1*13=75,208 м3

G=75,208*24,5*1,1 =2026,856 кН

Вдоль путепровода сочетание №1

N =6602,74+2026,856=8629,6 кН;

M = 0 кН*м;

Вдоль путепровода сочетание №2

=6108,06+2026,856=8134,916 кН;= 1050,49+139,94*2,8=1442,32 кН*м;

Поперек путепровода сочетание №4

= 6602,74+2026,856=8629,596 кН;= 5787,88 кН*м;

Поперек путепровода сочетание №5

= 6108,06+2026,856=8134,916 кН;= 4458,34+53,24*2,8= 4607,412 кН*м;

Несущая способность должна удовлетворять условиям:

р=

рmax=,

где р и рmax - среднее и максимальное давление под подошвой;

А=а*в - площадь подошвы A=2,8*14,8=41,44 м²;=а*в2/6 (вдоль моста) W=19,339 м³;

W=а2*в/6 (поперек моста) W= 92,93 м³, - момент сопротивления подошвы; коэффициента надежности по назначению,

(в сочетаниях №1 и №2), и (в сочетаниях №4 и №5) - коэффициент условии работы.

Вдоль путепровода сочетание №2

Поперек путепровода сочетание №4

Поперек путепровода сочетание №5

5.5 Расчет на устойчивость положения фундамента

Расчет на устойчивость фундамента обычно производят для устоев мостов и в случаях, когда равнодействующая сил по подошве фундамента выходит за пределы ядра сечения. В курсовой работе с методологической целью выполняют расчет на опрокидывание и на сдвиг по подошве.

.5.1 Проверка устойчивости против опрокидывания

Устойчивость против опрокидывания проверяется вдоль и поперек моста в сочетаниях нагрузок №№3 и 6 (табл. 2). За ось возможного поворота принимается наиболее нагруженная сторона подошвы Рис. 5.2.

Моменты опрокидывающих Мu и удерживающих Мz сил вычисляются относительно осей поворота в соответствующих сочетаниях.

Условие равновесия:

где Мu- момент опрокидывающих сил относительно оси возможного поворота конструкции;- момент удерживающих сил относительно той же оси;

γc=1 - коэффициент условий работы

γn=1,1 - коэффициент надежности по назначению

Mu=Мо+Fо*hф;

Мz=(Po+G)*(в или а)/2

Вдоль путепровода сочетание №3

Мz= (6313,34+2026,856)*1,4=11676,274 кН*м= 1719,48+252,17*2,8=2425,556 кН*м  = 8491,835 кН*м

Поперек путепровода сочетание №6

Мz= (5155,77+2026,856)*7,4=53151,43 кН*м= 346,06+106,48*2,8=644,204 кН*м  = 38655,585 кН*м

.5.2 Проверка устойчивости против сдвига

Устойчивость против сдвига (скольжения) по подошве следует рассчитывать в сочетаниях №№3 и 6.

При расчете фундаментов опор мостов на устойчивость против сдвига по основанию сила Qu стремится сдвинуть фундамент, а сила его трения о грунт Qz (по подошве фундамента) сопротивляется сдвигу.

Устойчивость фундамента против сдвига следует проверять по формуле:

где Qu=Fо - сдвигающая сила;=µ(Po+G) - удерживающая сила;

µ=0,4 -коэффициент трения бетонной кладки по поверхность грунта основания,

γc =0,9 - коэффициент условий работы,

- коэффициент надежности по назначению.

Вдоль путепровода сочетание №3

=0,4*(6313,34+2026,856)= 3336,078 кН= 257,17 кН = 2729,519 кН

Поперек путепровода сочетание №6

=0,4*(5155,77+2026,856)= 2873,05 кН= 106,48 кН = 2350,677 кН

.6 Определение осадки

Осадка фундамента зависит от деформаций основания, которые в обычных нескальных грунтах с модулем деформации Е<100 МПа определяются методом послойного суммирования с использованием схемы линейно-деформируемого полупространства.

Последовательность расчета:

. Сжимаемую толщу грунта, расположенную ниже подошвы фундамента, разбивают на элементарные слои толщиной hi<0,4b=1,36, где b - ширина подошвы фундамента. Границы элементарных слоев должны совпадать с границами слоев грунтов и уровнем подземных вод.

. Определение вертикальных напряжений от собственного веса грунта на уровне подошвы фундамента и на границе каждого подслоя:

где γw и γ’ - удельный вес воды в русле реки и грунта, лежащий выше подошвы;и d’ - глубина воды и толщина грунта, лежащий выше подошвы

σzg0=20*2,3+0,5*19,2 кПа

σzg1=55,6+0,8*19,2=70,96 кПа

σzg2=90,16 кПа

σzg3=109,36кПа

σzg4=128,56 кПа

σzg5=147,76 кПа

σzg6=166,96 кПа

σzg7=166,96+0,8*20=182,96 кПа

σzg8=182,96+20=202,96 кПа

σzg9=222,96 кПа

σzg10=242,96 кПа

σzg11=262,96 кПа

σzg12=282,96 кПа

. Вычисление дополнительных вертикальных напряжений на границах слоев

где Р0 - дополнительные напряжения на основание (в сочетании №3 по табл.2); А=41,44 м2 - площадь подошвы;  - напряжение от собственного веса; α - коэффициент, принимаемый по (прил. 6) в зависимости от формы подошвы η=a/b=13,2 / 3,2=4,13 и координаты границы слоя zi, (=2*zi/в,).

Таблица 3.

Послойное определение осадки фундамента.

. Нижняя граница сжимаемой толщи ("граница активной зоны" - ГАЗ) принимается на глубине Нс, где выполняется условия

. Определение осадки основания:

S=0,8*(0,00261+0,00255+0,00195+0,00153+0,00123+0,00104)=0,0261 м

где hi и Ei - толщина и модуль деформации, i - ого слоя; - среднее значение дополнительного вертикального напряжения в i-ом, слое грунта;

Осадка фундамента не должна превышать предельно допустимого Sn

В предположении отсутствия осадок соседних опор:

= 1,5 = 7,35 см

где Su - предельно допустимая осадка, см;- длина меньшего примыкающего к опоре пролета, м.

Выполняется проверка:

Su

В случае невыполнения условия необходимо изменить размеры фундамента в плане или глубину его заложения.

По вычисленным значениям σz строится схема распределения вертикальных напряжений (Рис. 5.3).

5.7 Определение кренов и горизонтальных смещений верха опоры

Расчет кренов фундамента и опоры вдоль iв и поперек iп моста производится при действии нормативных нагрузок в сочетаниях №3 и №6 (см. табл. 2).

где Е=37*10³ кПа, и v =0,3 - средние значения модуля деформации и коэффициент Пуассона в пределах сжимаемой толщи;н и lн = MH/NH - нормативная вертикальная сила и эксцентриситет сил, приложенных к подошве ;

а=14,8м, в=2,8 м - длина и ширина подошвы;

Ке =0,94 вдоль;

Ке =0,13 поперек.

Вдоль путепровода сочетание №3

Поперек путепровода сочетание №6

Горизонтальные смещения верха опоры вдоль и поперек моста равны:

в(п)=iв(п)*(hф+ho);

где ho=6,5 м - высота опоры, hф =2,8м - глубина фундамента.

Найденные значения должны быть не больше предельного:

Cв(п) < Cu=0.005*=0,005* = 0,024

где lmin=24 м - длина наименьшего примыкающего пролета.

Вдоль путепровода:

в=0,00097*(2,8+6,5) = 0,009021 0,024

Поперек путепровода:

п=0,00028(2,8+6,5) = 0,0026040,025

6. Проектирование свайного фундамента

.1 Определение глубины заложения и предварительное назначение размеров ростверка

Свайный фундамент может проектироваться с низким и с высоким ростверком.

На суходоле и в водотоке при глубине воды менее 3 м следует проектировать свайные фундамент с низким ростверком. Обрез низкого ростверка располагается так же, как обрез фундамента мелкого заложения на естественном основании. - (Плита, объединяющая группу свай в единую конструкцию, называется ростверком).

Подошва низкого ростверка располагается:

а) в непучинистых грунтах - на любом уровне;

б) в пучинистых - на глубине не менее dfn+0,25 м;

в) в русле реки - может быть расположена на любом уровне.

Минимальная высота ростверка определяется условием жесткой

заделки свай hр=1,0-1,5 м. При этом длина заделки h должна быть не менее половины периметра сваи - без разделки и 30 ds - с разделкой головы сваи (где ds - диаметр периодической арматуры). В обоих случаях толщина ростверка увеличивается на 0,25 или 0,1 м.

Размеры обреза в плане принимаются больше размеров опоры не менее чем на с=0,25...0,5 м с каждой стороны.

Сборные железобетонные ростверки фундаментов мостов проектируются из бетона марки не ниже В25, монолитные - не ниже В15.

+0,25 м = 1,2+0,25=1,45 м

6.2 Длина и поперечное сечение свай

В курсовом проекте рекомендуется применять забивные железобетонные сваи сплошного квадратного сечения.

Длина сваи определяется положением подошвы ростверка и кровли прочного грунта, в который целесообразно заделывать сваю. Слабые грунты должны прорезаться сваями.

Заглубление свай в грунте, принятом за основание, должно быть:
