Проектирование внутреннего водоснабжения и водоотведения

Содержание



СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. проектирование внутреннего водоснабжения

.1 Выбор системы и схемы холодного водоснабжения проектируемого объекта

.2 Выбор метода расположения ввода, водомерного узла, насосных установок

.3 Гидравлический расчет сети на случай максимального хозяйственно-питьевого водоснабжения

.4 Подбор водомера

.5 Определение требуемого напора для системы холодного водоснабжения

. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕЙ СИСТЕМЫ ВОДООТВЕДЕНИЯ

.1 Выбор системы водоотведения объекта, тип труб

.3 Гидравлический расчёт выпусков и трубопроводов внутриквартальной сети водоотведения

ЗАКЛЮЧЕНИЕ

СПИСОК ЛИТЕРАТУРЫ



Введение

В данной курсовой работе запроектирована система внутреннего водоснабжения и водоотведения 15-квартирного жилого дома, состоящего из одной секции. Жилое здание проектируется в Гомельской области.

Водоснабжение проектируемого здания осуществляется от центрального городского водопровода диаметром 200 мм. Сброс сточных вод предусматривается в городскую сеть водоотведения диаметром 250 мм.

Проектируемое жилое здание имеет 5 этажей (высота этажа 3,2 м). На каждом этаже запроектировано 3 квартиры.

Ввод магистрали трубопровода водоснабжения осуществляется в подвале здания (высота подвала 2,6 м). Выпуски сточных вод запроектированы в подвале.

Отметка пола первого этажа 46 м. Отметка поверхности земли 45,1 м. Глубина проникания в грунт нулевой температуры 1,2 м. Гарантийный напор в городском водопроводе 23 м.

В курсовой работе необходимо подобрать диаметр трубопроводов системы внутреннего водоснабжения и водоотведения; определить необходимость повысительной установки для подачи воды в самую удаленную и высокорасположенную водоразборную точку от ввода водопровода; подобрать водомер для учета расхода воды; составить перечень необходимых материалов и оборудования.

Также необходимо запроектировать внутридворовую сеть водоотведения от жилого здания в городскую сеть.



1. Проектирование внутреннего водоснабжения



.1 Выбор системы и схемы холодного водоснабжения проектируемого объекта

Внутренний водопровод состоит из ввода, водомерного узла, магистральной линии стояков и подводок к водоразборным приборам.

Проектирование сети внутреннего водопровода выполняем по тупиковой схеме с нижней разводкой. При нижней разводке магистральная линия, соединяющая ввод водопровода со всеми водопроводным стояками, прокладывается в пределах подвала на расстоянии 0,5м от пола первого этажа.

От водопроводных стояков проектируют подводки ко всем водоразборным устройствам. Водопроводные стояки на планах этажей и подвала изображают точками и обозначают: Ст В1-1, Ст В1-2.

В соответствии с размещением водопроводных стояков, разводящей магистрали, водомерного узла и ввода вычерчивают аксонометрическую схему внутреннего водопровода в масштабе 1:100 по всем трем осям. На аксонометрической схеме показывают ввод водопровода, водомерный узел, магистраль водопровода, стояки, разводящие линии, поливочный кран, запорную арматуру.

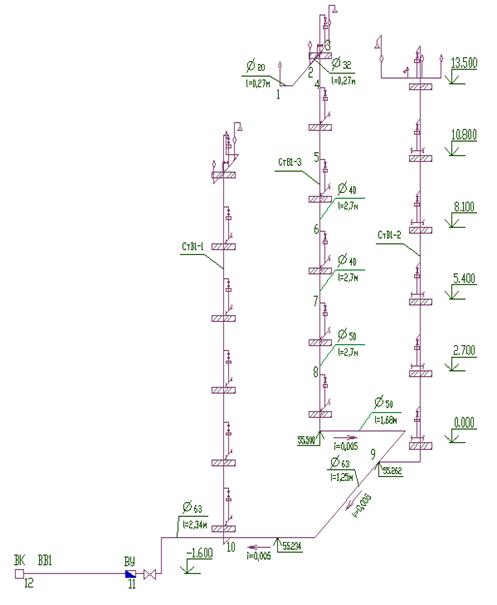

Рис.1 Аксонометрическая схема

Запорную арматуру устанавливают у основания всех стояков, на всех ответвлениях от магистральной линии, на ответвлениях в каждую квартиру, перед поливочным краном. На трубопроводах условным проходным размером менее 40 мм в ВУ в качестве запорной арматуры устанавливают вентили.

Подводки к водоразборным устройствам изображают на последнем этаже каждого стояка. Они прокладываются от стояков к водоразборной арматуре на высоте 0,2 м выше пола с уклоном в сторону водоразборной арматуры. Ответвления от стояков располагаются на расстоянии 1,4 м от пола этажа. Трубы выполняются из пластмассы.

Аксонометрическая схема и планы ориентированы одинаково. На схеме показывают абсолютные отметки поверхности этажей, разводок в квартирах, ввода в здание, водомерного узла, магистрального трубопровода, поливочного крана.

Аксонометрическая схема внутреннего водопровода, строится для гидравлического расчета водопроводной сети.(рис. 1)



.2 Выбор метода расположения ввода, водомерного узла, насосных установок

водоснабжение водоотведение гидравлический трубопровод

Ввод водопровода производится со стороны главного фасада по кратчайшему расстоянию перпендикулярно стене здания, обозначается ВВ1. Ввод заканчивается водомерным узлом, установленным внутри здания. В месте присоединения ввода к наружной сети городского водопровода должен устраиваться колодец.

Водомерный узел состоит из счетчика(1), запорной арматуры в виде задвижек(5) или вентилей(2), устанавливаемых с каждой стороны водомера, контрольно-спускного крана(3), соединительных фасонных частей и патрубков. Во избежание излишних потерь напора водомер устанавливают на прямом участке, а не на обводе.(рис. 2)

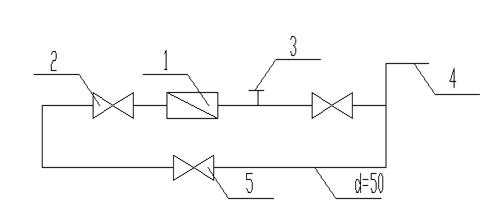

Рис.2 Водомерный узел

В состав водомерного узла входят:

Наименование	единица измерения	количество	ГОСТ
Спускной кран d=20	шт	1	25809-89
Запорный вентиль d=32	шт	2	12815-80
Запорный вентиль d=50	шт	1	5762-2002

Для учёта расхода воды применяют скоростной крыльчатый водомер ВК. Руководствуясь расположением водопроводных стояков местоположением ввода, трассируют водопроводную разводящую магистраль. Повысительные насосные установки, подающие воду на питьевые нужды здания, следует, как правило, располагать в помещениях тепловых пунктов. Допускается размещать повысительные установки в отдельных помещениях.



1.3 Гидравлический расчет сети на случай максимального хозяйственно-питьевого водоснабжения

Водопровод хозяйственно-питьевого назначения рассчитывается на случай максимального хозяйственного водопотребления. Основным назначением гидравлического расчета водопроводной сети является определение наиболее экономичных диаметров труб для пропуска расчетных расходов.

Расчет выполняется по диктующему прибору. Выбранное расчетное направление движения воды разбиваем на расчетные участки. За расчетный участок принимаем часть сети с постоянным расходом и диаметром. Первоначально определяем расходы на каждом участке, а затем производим гидравлический расчет.

Расчетные максимальные расходы воды на отдельных участках внутренней водопроводной сети зависят от числа установленных на них и одновременно работающих водоразборных устройств и от расхода воды, протекающей через эти устройства.

Все данные, характеризующие водоразборные устройства, используемые в проектируемой системе внутреннего водопровода выписаны из [СНиП] 2.04.01-85 [1] и сведены в таблицу:

наименование	кол-во	секундные расходы дм3/с				часовые расходы дм3/час			суточные расходы дм3/сут			примечание
		qобщ	qх	qг	qк	Qобщ	Qх	Qг	Qобщ	Qх	Qг
потребители
жильцы в доме с централизованным горячим водоснабжением, оборудованными умывальниками, мойками, ваннами длиной от 1500 до 1700 мм, душами и унитазами	60	_	_	_	_	15,6	5,6	10	250	145	105	Приложение 3 СНиП 2.04.01 - 85
санитарно-технические приборы
ванна	15	0,25	0,18	0,18	0,8	300	200	200	-	-	-	Приложение 3 СНиП 2.04.01 - 85
умывальник	15	0,12	0,09	0,09	0,15	60	40	40	-	-	-	Приложение 3 СНиП 2.04.01 - 85
мойка	15	0,12	0,09	0,09	0,6	80	60	60	-	-	-	Приложение 3 СНиП 2.04.01 - 85
сливные бачки	15	0,1	0,1	-	1,6	83	83	-	-	-	-	Приложение 3 СНиП 2.04.01 - 85

Критерием нормальной работы водопроводной сети служит подача нормативного расхода под рабочим нормативным напором к диктующему водоразборному устройству. Конечной задачей гидравлического расчета является определение потребного напора для обеспечения нормальной работы всех точек водопроводной сети.

Гидравлический расчет водопроводной сети надлежит производить по максимальному секундному расходу. Максимальный секундный расход q, л/с, на расчетном участке следует определять по формуле

q=5q0α,                                                                (1)

где q0 - нормативный расход одним прибором, л/с, q0=0,2 л/с

q1=5∙0,2 ∙0,230=0,230 л/с

Величина α принимается по приложению В ТКП 45-4.01-52-2007

Системы внутреннего водоснабжения зданий. Строительные нормы проектирования».

Вероятность действия приборов P для участков сети, обслуживающих в зданиях или сооружениях группы одинаковых потребителей, следует определять по формуле

,        (2)

где  - норма расхода воды одним потребителем в час наибольшего водопотребления , л,

=- (3)

где  - общая норма расхода воды (в том числе горячей) в час наибольшего водопотребления [1, приложение Б, таблица Б.1], л,

- норма расхода горячей воды в час наибольшего водопотребления [1, приложение Б, таблица Б.1], л,

=15,6-10=5,6 л

N - общее число приборов, обслуживающих 86 человек в доме. Составляет 72 (все приборы без сливных бачков).

Общее число одинаковых потребителей в здании:

,        (4)

где F - жилая площадь здания, F=1040,4м2

f - санитарная норма жилой площади на одного человека,

f=12 м2/чел.

U=1040,4/12=86чел

P=(5,6∙86)/(3600∙0,2∙72)=0,009

Расходы воды в системе холодного водоснабжения вычислим при =5,6 дм/м, q0=0,2 дм/с=(5,6∙86)/(3600∙0,2∙72)=0,009∙P=54∙0,009=0,486

α=0,672, q=0,67 л/с.

Последующий гидравлический расчёт ведём в табличной форме (таблица 1), где учитывается скорость движения воды в трубах в пределах 0,8-1,2 м/с.

Ввод в здание выполняем из полиэтиленовых труб диаметром 50 мм.

Таблица 1 - Гидравлический расчет внутреннего водопровода.

Номер участка	N, шт	P	P*N	α	q, л/с	d, мм	l, м	V, м/c	i	h =i*l
1-2	3	0,005	0,015	0,202	0,202	15	6,15	0,820	0,1727	1,062
2-3	6		0,030	0,237	0,237	20	3,30	0,720	0,0881	0,291
3-4	9		0,045	0,265	0,265	20	3,30	0,781	0,110	0,363
4-5	12		0,060	0,289	0,289	20	3,30	0,85	0,128	0,422
5-6	15		0,075	0,310	0,310	20	3,30	0,920	0,136	0,449
6-7	18		0,090	0,331	0,331	25	10,80	0,060	0,044	0,475
7-8	36		0,180	0,430	0,430	25	1,21	0,76	0,066	0,080
8-9	54		0,270	0,510	0,510	25	2,61	0,90	0,098	0,256
9-ВУ	72		0,360	0,580	0,580	32	3,29	0,610	0,038	0,125
ВУ-ВК	72		0,360	0,580	0,580	50	3,73	0,312	0,005	0,019
									∑hℓ=	3,398
									∑hвв=	0,144



1.4 Подбор водомера

Для учёта водопотребления следует предусматривать счётчики воды. Счётчик воды подбирают на пропуск максимального расчетного расхода воды (без учёта противопожарного расхода), который не должен превышать наибольшего (кратковременного расхода для данного водомера).

В нашем случае qmax=0,580 л/c (табл. 1).

В соответствии с максимальным расходом воды по данным гидравлического расчёта выбираем калибр счётчика d=32 мм

Данные для подбора скоростных крыльчатых и турбинных счётчиков воды приводятся в

Для определения правильности выбора счётчика, определим его потери напора по формуле:

св=Sq2, (5)

где S - сопротивление водомера, принимают по табл. 4;

q - расход воды протекающей через водомер, л/с.

Счетчик воды подобран правильно, если потери напора больше 2,5 м и не меньше 0,5 м в крыльчатых водомерах и соответственно I и 0,2м в турбинных. Если потери напора в водомере при подборе оказались меньше нижнего предела, то такой водомер будет недостаточно чувствительным к небольшим расходам. В этом случае нужно взять следующий, калибр водомера.

Диаметр условного прохода счетчика, мм	Параметры
	расход воды, м3/ч			порог чувствительности, м3/ч, не более	максимальный объем воды за сутки, м3	гидравлическое сопротивление счетчика S
	минимальный	эксплуатационный	максимальный
32	0,1	4	10	0,05	140	1,3

=1,3 * 0,582 =0,77 м

Счётчик выбран правильно, если 0,5 < hсв < 2,5 м. В нашем случае данное условие не выполняется.

0,44 м < 0,5 м

Исходя из этого, счетчик воды нужно подобрать меньшего калибра.

Принимаем d=25мм.

Диаметр условного прохода счетчика, мм	Параметры
	расход воды, м3/ч			порог чувствительности, м3/ч, не более	максимальный объем воды за сутки, м3	гидравлическое сопротивление счетчика S
	минимальный	эксплуатационный	максимальный
25	0,07	2,8	7	0,035	100	2,6

=2,6 * 0,582 =0,87 м

Счётчик выбран правильно, если 0,5 < hсв < 2,5 м. В нашем случае данное условие не выполняется.

0,5 м < 0,87м <2,5м

Счётчик выбран правильно.

Определение потребного напора.

После гидравлического расчёта сети внутреннего водопровода определяется величина напора, требуемого для подачи нормального расхода воды к диктующему водоразборному устройству при наибольшем хозяйственно-питьевом водопотреблении с учетом потерь напора на преодоление сопротивлений по пути движения воды,

 где

г - геометрическая высота подачи воды от точки присоединения ввода к наружной сети до диктующего водоразборного устройства; hвв -потери напора на вводе hвв=0,144 м; hсв - потери напора в счетчике воды hсв=0,87 м; ∑hi -сумма потерь напора по длине расчетного направления ∑hi=3,398 м ; 1,3 - коэффициент, учитывающий потери напора в местных сопротивлениях, которые для сетей хозяйственно-питьевого водопровода жилых и общественных зданий берут в размере 30% от потерь напора по длине ; Нf -свободный напор у диктующего водоразборного устройства, берется из прилож.2 СНиП 2.04.01-85. Нf =3;

Геометрическая высота определяется по формуле

Нг=(n-1)*hэт+hпр+hпл

где

n- количество этажей в здании, n=6;

hэт- высота этажа, hэт=3,3 м;

hпр- высота расположения прибора от уровня пола, hпр=0,6 м;

hпл- превышение отметки пола 1-го этажа от поверхности земли возле здания, hпл=0,7 м;

Hг=5*3,3+0,6+0,7=17,8 м

Н=17,8+0,144+0,87+3+1,3*3,398=26,23 м

Полученный расчетный напор сравнивают с заданным гарантийным и делают вывод о необходимости в повысительной насосной установке.

При Нтр=26,23 м < Нгар=35 м имеем наиболее простую и экономически выгодную систему, действующую под напором в наружном водопроводе.

Потребный напор меньше гарантийного, следовательно повысительная установка не требуется.

1.5 Определение требуемого напора для системы холодного водоснабжения

После гидравлического расчета сети внутреннего водопровода определяем величину напора, требуемого для подачи нормативного расхода воды к диктующему водоразборному устройству при наибольшем хозяйственно-питьевом потреблении с учетом потерь напора на преодоление сопротивлений по пути движения воды,

Hтр=Нг+hвв+hсч+1,3*∑hl+Hf (6)

где Hг - давление, необходимое для подачи воды от оси трубопровода наружной водопроводной сети до оси наиболее высоко расположенного водоразборного устройства , Hг =13,3 м;(рис. 3)

,3-коэффициент, учитывающий потери напора в местном сопротивлении;

∑hl - сумма потерь напора по длине, ∑hl=1,752м(табл. 1);вв - потери напора на вводе водопровода в здание, hвв=0,287;

hсч- потери напора на счётчике, hсч=0,5 л/с;

 Hf - свободный напор у диктующего водоразборного устройства, Hf=3м ;

Таким образом, используя формулу (6), напор, необходимый для нормального функционирования внутренней системы водоснабжения жилого здания составляет:

Hтр=13,3+0,287+0,5+1,3*1,752+3=19,36м (6)

Требуемый напор Hтр=19,6м.

Гарантийный напор Hгар=23 м

Так как Hтр=19,6м < Hгар=23 м. Набор повысительной установки не требуется.

Рис. 3 Определение геометрической высоты

2. Проектирование внутренней системы водоотведения



.1 Выбор системы водоотведения объекта, тип труб

Водоотведение - это одна из главнейших артерий любого здания и от того, каким качественным он будет, зависит бесперебойность водоснабжения, отсутствие примесей в воде от труб. Трубы - это то, из чего, собственно и состоит водоотведения.

В настоящее время существует огромный выбор труб они бывают: пластиковые, асбестоцементные, чугунные, металлопластиковые, металлополимерные, стальные. Довольно неплохо себя зарекомендовали трубы из нержавеющей стали, у которых срок службы значительно больше стальных труб, да и вид имеют красивый и не нуждаются в покраске при их эксплуатации. Качество труб зависит от материала, из которого их изготавливают, и самого процесса изготовления.

Наиболее популярными и привычными для нас считаются стальные оцинкованные трубы. Ведь сталь является очень прочным материалом, которая используется при строительстве. Способ приготовления непосредственно влияет на качество и увеличивает их крепость.

Чугунные трубы считаются традиционным материалом. Они относительно не дорогие и довольно надежные, и остаются альтернативными трубами, которые сохраняют свои позиции в настоящее время.

Асбестоцементные трубы очень прочные и сравнительно дешевые, но имеют один недостаток - это хрупкость. С ними нужно очень аккуратно обращаться при доставке, укладке и монтировке. Если вы сможете все это выполнить то эти трубы будут вам долго служить. При покупке обязательно проверьте все стыки, которые должны быть плотными и ровными. Достоинствам асбестоцементных труб является возможность их обработки в процессе монтажа при помощи специального инструмента. Асбестоцемент является материалом универсальным, его используют не только в процессе заделки раструбов и ремонтов трубных соединений, но и при производстве труб.

Трубы из металлополимеров являются безусловным достижением современной науки и техники. У них есть одна удивительная особенность их можно гнуть руками и вы их не сломаете т.к. они имеют высокую прочность, а это очень помогает в процессе их установки. Кроме этого они очень легкие.

Пластиковые трубы очень легкие, а это значительно улучшает процесс транспортировки. Пластиковые трубы не подверженные коррозийному процессу, благодаря чему обеспечивается его продолжительная долговечность. Пластик не нужно красить, он гладкий, из-за этого любой мусор по нему очень легко продвигается. В итоге вероятность засорения минимальная. Также пластиковые трубы почти не образовуют конденсат, а благодаря этому у вас не появятся вредные испарения в дома.

Проектирование сети внутренней канализации выполняют в следующем порядке: на план этажа здания наносим канализационные стояки в соответствии с размещением санитарных приборов. Канализационные стояки на плане отмечены условными обозначениями Ст К1-1; Ст К1-2 и т.д.

От санитарных приборов к стоякам трассируем линии отводных труб с указанием диаметров d=50 мм и уклонов труб i=0,02. От стояков трассируем выпуски из здания, диаметром d=125мм. На участках указываем диаметр, длину и уклон труб. Участки канализационной сети прокладываются прямолинейно. Все отводные трубы от приемников сточных вод прокладываем по кратчайшему расстоянию к стояку.

Канализационный выпуск располагаем со стороны дворового фасада. Глубину прокладки выпуска определяем в зависимости от уклона трубы к колодцу дворовой канализации. Выпуск заканчивается смотровым колодцем, расположенным на расстоянии 5,0 м от границы фундамента здания.

Для прочистки сети канализации на плане подвала в начале выпусков, на горизонтальных участках, у поворотов, в местах соединения нескольких горизонтальных трубопроводов показываем отводы для устройства прочисток (ПР). На стояках устанавливаем ревизии на высоте 1 м от пола.

Дворовую сеть канализации прокладываем параллельно наружным стенам здания по кратчайшему пути к уличному коллектору с наименьшей глубиной заложения труб.

На генплане участка наносим дворовую канализационную линию со всеми смотровыми, поворотными и контрольными колодцами. Смотровые канализационные колодцы показываем на выпусках. Их обозначаем: КК1, КК2, KK3 и т.д. На расстоянии 1,0 м от красной линии устанавливаем контрольный колодец КК. В месте поворота канализации устанавливаем поворотный колодец и называем ККП. В месте присоединения дворовой канализационной линии к городской канализации изображаем городской канализационный колодец ГКК. На всех участках дворовой канализационной линии пишем диаметр и уклон труб, его длину .(рис. 4)

Масштаб 1:500

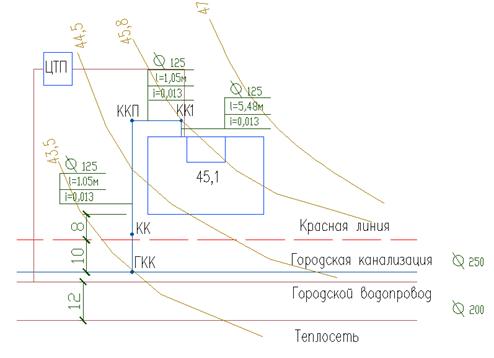

Рис. 4 Генплан

Продольный профиль дворовой канализационной сети вычерчиваем в горизонтальном масштабе, равном масштабу генплана, и вертикальном 1:100 (рис. 5) Он включает все участки дворовой канализационной линии, а также соединительную линию от контрольного колодца до колодца на уличном коллекторе. На профиле показываем отметки поверхности земли и лотков труб, уклоны, расстояния между осями колодцев, глубины колодцев.

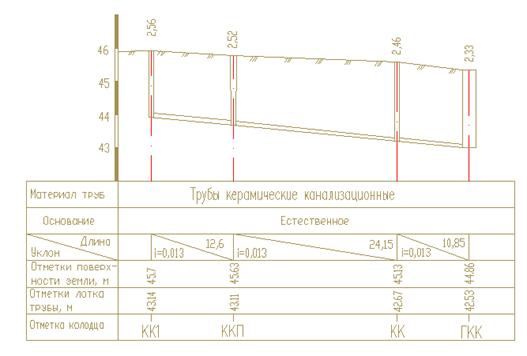

Рис. 5 Продольный профиль канализационной сети

2.2 Конструктивные элементы системы водоотведения

Внутренняя сеть водоотведения состоит:

из приёмников сточных вод, включающих санитарные приборы;

гидравлических затворов и фасонных частей;

горизонтальных и вертикальных трубопроводов;

устройств для вентиляции сети;

устройств для прочистки трубопроводов.

Основной задачей в выборе конструктивных элементов системы водоотведения является выбор стояков соответствующего диаметра. Диаметр канализационного стояка выбираем в зависимости от величины расчетного расхода сточной жидкости и наибольшего диаметра поэтажного трубопровода, отводящего стоки от прибора, имеющего максимальную емкость. Канализационный стояк по всей высоте должен иметь одинаковый диаметр, но не менее наибольшего диаметра поэтажных стояков, присоединенных к этому стояку Наибольший диаметр отводного трубопровода d=125 мм имеет унитаз. Следовательно, выбираем стояки водоотведения с d=125 мм.

Сеть внутренней канализации вентилируется через стояки, вытяжная часть которых выводится на 0,5 м выше кровли здания.

На расстоянии 1м устанавливается ревизия.

При расходе сточных вод по канализационному стояку, более допустимого, следует предусматривать устройство дополнительного вентиляционного стояка, который должен присоединяться к канализационному стояку через один этаж. (рис. 6)

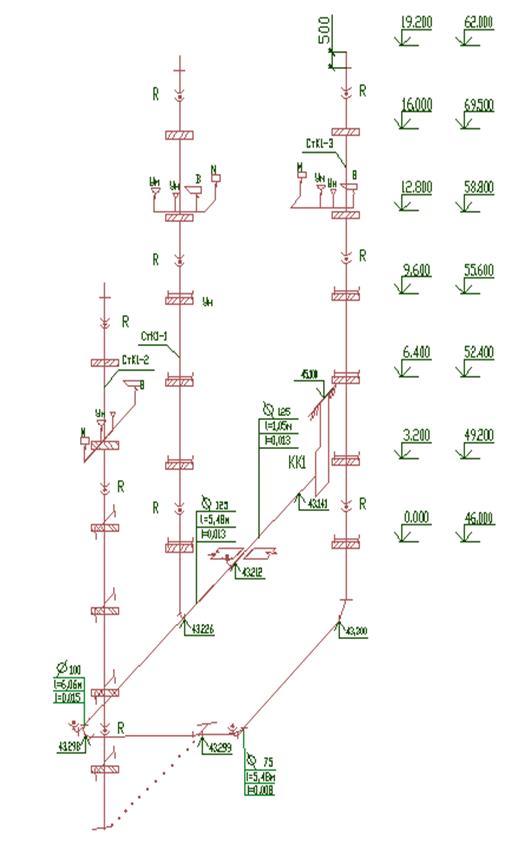

Рис. 6 Аксонометрия внутренней сети водоотведения



2.3 Гидравлический расчёт выпусков и трубопроводов внутриквартальной сети водоотведения

Гидравлический расчет канализационной сети проводим с целью проверки правильности выбора диаметра и уклона труб. Они должны обеспечить пропуск расчетных расходов при скорости больше самоочищающей, равной 0,72 м/с. При скорости меньше 0,72 м/с возможно отложение твердой извести и засорение канализационной линии.

Гидравлический расчет канализационных трубопроводов из различных материалов следует производить по номограммам и таблицам, так как диаметр по заданию меньше 500 мм.

Номограммы построены в зависимости от скорости сточной жидкости v, м/с, расчетного расхода qs , л/с, диаметра трубопровода d , мм, наполнения трубопровода h/d и гидравлического уклона i.

Для трубопроводов канализации диаметром до 125 мм и включительно скорость движения жидкости v следует принимать не менее 0,7 м/с, наполнение h/d - не менее 0,3.

По расчетному расходу и диаметру подбираем уклон канализационных труб.

Выпуски, отводящие сточные воды от стояков за пределы зданий в дворовую канализационную сеть укладываем с уклоном 0,013 при диаметре трубы 125 мм. Диаметр выпуска проектируем не менее диаметра наибольшего из присоединенных к нему стояков. Диаметр у труб дворовой и внутриквартальной сети принимаем 125 мм. Стараемся, чтобы дворовая сеть имела один и тот же уклон на всем протяжении.

Гидравлический расчет канализационной сети ведется в табличной форме (табл.2).

Таблица 2 ― Гидравлический расчет сети внутреннего водоотведения

№участка	N, шт.	P tot	N*Ptot	α	q tot	q s	d, мм	i	V, м/с	h/d	L, м	i*L	Отм.земл.		Отм.лотка тр.		h к, м
													нач.	конечн.	нач.	конец
1-2 уч	20	0,014	0,28	0,23	0,35	1,9	75	0,01	0,88	0,3	6,91	0,06	-	-	-	-	-
2-3 уч	40		0,56	0,72	1,08	2,7	100	0,02	0,79	0,3	10	0,15	-	-	-	-	-
3-4 уч	60		0,84	0,88	1,32	2,9	125	0,013	0,96	0,3	3,01	0,04	-	-	-	-	-
4-КК1	60		0,84	0,88	1,32	2,9	125	0,013	0,96	0,3	5,26	0,07	-	45,7	-	43,14	2,56
КК1-ККП	60		0,84	0,88	1,32	2,9	125	0,013	0,96	0,3	12,6	0,16	45,7	45,6	43,14	43,11	2,52
ККП-КК	60		0,84	0,88	1,32	2,9	125	0,013	0,73	0,3	24,15	0,31	45,6	45,1	43,11	42,67	2,46
КК-ГКК	60		0,84	0,88	1,32	2,9	125	0,013	0,73	0,3	10,85	0,14	45,1	44,9	42,67	42,53	2,33
																41	2,33

Отм.лотка тр.		h к, м
нач.	конец

Диаметры внутренней и дворовой канализации определяем на основании расчетных расходов сточных вод по участкам.

Расчетное количество сточных вод от отдельных санитарных приборов, а также диаметры отводных линий определяем с помощью приложения 2 СНиП 2.04.01-85 .

Количество сточных вод, поступающих в канализацию в жилом здании, зависит от числа, типа и одновременности действия установленных в них санитарных приборов. Для определения расчетных расходов сточных вод qs, л/с, поступающих в канализацию от группы санитарных приборов, при qtot≤ 8 л/с пользуемся формулой:

, (7)

где qtot - общий максимальный расчетный секундный расход сточных вод, л/с, определяется по формуле;

=5*q *α (8)

- расход стоков от санитарных приборов с максимальным водоотведением, л/с, принимаемый согласно обязательному приложению 2 СНиП 2.04.01-85.

Для жилого здания наибольший расход стоков от прибора (смывной бачок унитаза) qs0= 1,6 л/с.

Вероятность действия прибора определяется по формуле (2)

Расходы сточных вод определяем по канализационным стоякам и горизонтальным участкам трубопроводов, располагаемым между стояками и колодцами.

После определения расчетных расходов сточных вод по канализационным стоякам и горизонтальным участкам канализационных сетей назначаем диаметры канализационных труб.

Заключение

В результате выполнения курсовой работы по водоснабжению и водоотведению жилого здания были запроектированы внутренняя сеть водоснабжения, а также внутренняя и дворовая сети канализации согласно санитарно-гигиеническим требованиям.

В курсовой работе были выполнены следующие расчёты: гидравлический расчёт сети внутреннего водопровода, подбор счетчика воды, определение требуемого напора, выбор системы и схемы внутренней и дворовой канализации, определение расчетных расходов сточных вод, гидравлический расчет выпусков и трубопроводов дворовой канализации.

В результате гидравлического расчета внутренней сети водоснабжения были приняты трубы диаметром 25, 32, 40,мм, диаметр ввода - 40мм, потери напора по длине составили 1,752 м. Для системы водоснабжения подобран счетчик воды - крыльчатый водомер с диаметром условного прохода 50мм. При определении потребного напора был сделан вывод о необходимости повысительной установки. При расчете системы внутренней и дворовой канализации была выбрана схема и расположение канализационных стояков смотровых колодцев, расход сточных вод по зданию составил 5,36л/с. При гидравлическом расчете выпусков и трубопроводов дворовой канализации были выбраны необходимые диаметры и уклоны труб с учетом скорости движения сточных вод и наполнения труб. Диаметр канализационных отводов по зданию d=125 мм, дворовой канализации d=125 мм. Уклоны лотка трубопровода находятся в пределах 0,013-0,02. Все расчеты произведены согласно нормам, которые установлены в ТКП 45-4.01-52-2007.

Список литературы



1.      ТКП 45-4.01-52-2007 (02250) Системы внутреннего водоснабжения зданий. Строительные нормы проектирования. М.:2008.

.        ТКП 45-4.01-54-2007 (02250) Системы внутренней канализации зданий. Строительные нормы проектирования. М.:2008.

.        Белоусова Г. Н. Инженерное оборудование жилого здания. Учеб.-метод. Пособие по курсовому проектированию. - Гомель: БелГУТ. 2006.

.        Исаев В.Н., Сасин В.И. Устройство и монтаж санитарно-технических систем зданий. - М.: ВШ, 1984.

.        Калицун В. И. и др. “Гидравлика, водоснабжение и канализация”--М.:Стройиздат. 1980.

.        Кедров В.С, Ловцов Б.Н. Санитарно-техническое оборудование зданий. −М Стройиздат. 1989.

.        Пальгунов П.П., Исаев В.Н. Санитарно-технические устройства и газоснабжение зданий. − М. Стройиздат. 1991.

.        Писарик М.Н.” Водоснабжение и канализация жилого здания.“ Метод. указания по выполнению курсовой работы, по инженерным сетям, оборудованию зданий и сооружений.− Гомель: БелГУТ.1990.

.        Сергеев Ю.С. и др. Санитарно-техническое оборудование зданий. Примеры расчета. − К.: ВШ, 1991.
