Курсовой проект

Проектирование 40-ка квартирного жилого дома в г. Лепеле

Введение

В соответствии с заданием на проектирование запроектировано здание в городе Орша Витебской области. Климатический район строительства ll-B. Нормативное значение снеговой нагрузки для II-го снегового района - 0.7 МПа. Нормативное значение ветрового давления для II - го ветрового района - 0.23 МПа (по данным СНБ 2.04.02-2000 «Нагрузки и воздействия»). Средняя температура наружного воздуха по данным СНБ 2.04.01-97 «Строительная теплотехника».

наиболее холодных суток -25°С

наиболее холодных пятидневки - 21°С

Степень долговечности здания - II

Степень огнестойкости здания - III (СНБ2.02.01-98)

Класс здания - II

Здание оборудовано центральным отоплением, водопроводом, канализацией, а также слаботочным радио и телефонной сетью, электроснабжением с напряжением 380В и 220В. Отопление водяное, система вентиляции - естественная вытяжная, пожарная сигнализация, домофонная связь, отопление ценральное - с поквартирным учетом (водяное), мусоропровод.

Основание фундамента является песок мелкий, УГВ - 1,7 м от дневной поверхности.

1. Расчёт глубины заложения фундамента

Нормативная глубина сезонного промерзания определяется по формуле:

dfn=d◦√Мt=0,28◦√23,4=1,113 м.

где d₀ - зависит от типа грунта (для мелких песков d₀=0,28);

Mt - сумма абсолютных среднемесячных температур за холодное время года в данном районе, Mt=-23,4. (по СНБ 2.04.02.2000 «Строительная климатология).

Расчётная глубина промерзания грунта определяется по формуле:

df=Kh◦dfn=0,40*1,113=0,445 м.

где Kh - коэффициент, который учитывает влияние теплового режима здания.

Kh=0,40;

Так как выполняется неравенство a≤0,5, то глубина заложения фундамента принимается не менее df. Окончательно принимаем глубину заложения фундамента равную = 3,100 м.

2. Генеральный план

Посадка здания 9-этажного жилого дома выполнена на участке прямоугольной формы размером 39200х13920 м. Рельеф местности спокойный с понижением на юго-запад.

Привязка проектируемого здания выполнена к позиции №2 на генплане (9-этажный жилой дом). Разрывы между зданиями предусмотрены с учетом санитарных и противопожарных норм СНиП 2-89-80 «Генеральные планы жилых зданий» и составляют не менее двух высот здания, но не менее 20 метров. Ширина проездов 6 метров, тротуаров - 2,25 м., отмосток-1 м., зеленой зоны у дороги-5 м.

Озеленение представлено посевом газонов, посадкой деревьев и кустарников. Благоустройство представлено малыми архитектурными формами в виде скамеек, беседок.

С учётом принятых горизонталей определяем черные отметки по углам здания:

Н_чА =104.00 м.

Н_чB =104.17 м.

Н_чC =104.5 м.

Н_чD =104.36 м.

Планировка площадки выполнена с минимальным перемещением земляных масс. Отвод ливневых вод осуществляется без изменения природного уклона территории по корытам проездов и дорог.

Принимаем проектные уклоны:

Продольный уклон:

I₁= 104.5-104.17/38.5=0.009;

Поперечный уклон:

I₂= 104.17-104.00/13.9=0.01;

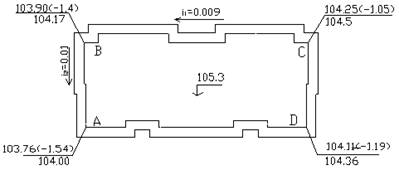

Определяем красные отметки:

Н_кр=Н_крС=(104.5 + 104.00)/2=104.25.

Н_крВ=104.25-0.009x38.5=103.9.

Н_крА=103.9-0.01х13.9=103.8.

H_кpC = 104.25-0.01х13.9=104.11

Вычисляем отметку уровня чистого пола

Но = ((104.17+104.5+104.00+104.36)/4) +1=105.3

На основе данных о повторяемости ветров на листе А-1 построена роза ветров.

Повторяемость ветра по направлениям, %

2.1 Технико-экономические показатели генерального плана

1.      Площадь участка А_уч = 1,4 га

.        Площадь застройки А_застр = 0,535 га

.        Площадь озеленения А_озел =0,85

.        Площадь твёрдых покрытий А_покр = 0,63

.        Плотность застройки (0,535/1,4) * 100% = 38%

.        Процент озеленения 0,85/1,4 *100% =60%

.        Процент освоения (0,535 + 0,63)/1,4*100%=83%

3. Объемно-планировочное решение

В соответствии с заданием и паспортом запроектирован девятиэтажный дом в городе Орша. Высота этажа 2,800 м. Размер здания в осях 13,920х39,240 м. Лестничный марш шириной 1200 мм. Лестничная площадка шириной 1300 мм. В здании предусмотрен подвал.

Технико-экономическими показателями объемно-планировочного решения

1. Число квартир: 72

. Жилая площадь: 1570,4 м²

3. Общая площадь: 3704,08 м²

. Строительный объем: 15000 м³

5. Коэффициент отношения жилой площади к общей: (1570,4/3704,08) 100% = 42,4%

. Коэффициент отношения строительного объема к жилой площади: (14000/1570.4)=8.9

4. Конструктивные решения здания

4.1 Фундаменты

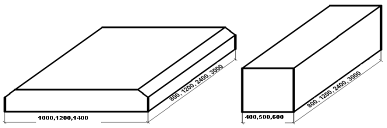

Запроектированы фундаменты - сборные железобетонные ленточные. Глубина заложения фундамента - 3.100 м.

Ширина плит ленточных фундаментов назначена ориентировочно:

Под несущие внутренние стены как наиболее нагруженные -

мм.

Под несущие наружные стены - 1600 мм.

Плиты ленточных фундаментов укладывать на тщательно спланированную и обработанную поверхность основания. Монолитные участки выполнить из бетона класса В12,5.

Блоки стен подвалов под внутренние стены запроектировать шириной 500 мм., под наружные стены 400 мм. Их укладывать на цементный раствор М50 с обязательной перевязкой швов.

Для защиты фундаментов от поверхностных вод по периметру здания выполнить отмостку шириной 1000 мм.

.2 Стены

В проектируемом здании внутренние и наружные стены выполнены из кирпича. Толщина наружных несущих стен 590 мм, толщина внутренних стен 380 мм. Кладка ведется на цементно-песчаный раствор М75. Толщина вертикальных швов в стенах - 20 мм, горизонтальных швов - 20 мм. Швы в кладке выполнены в пустошовку, для последующего оштукатуривания стен. Над проемами в несущих и самонесущих стенах укладываются перемычки.

Ведомость перемычек

.3 Перекрытия

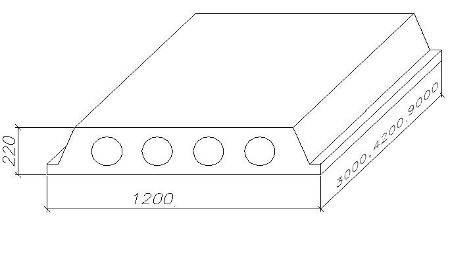

В здании запроектированы сборные железобетонные перекрытия толщиной 220 мм.

Швы между плитами заделываются тяжелым бетоном марки не ниже С20/25. Монолитные участки армируются арматурными сетками и плоскими каркасами, диаметр арматуры определяется расчетом, класс бетона С20/25.

Отверстия для пропуска коммуникаций и вентиляции просверливаются в плитах перекрытия по месту, диаметр отверстия не более 150х150 мм.

Пустоты в торцах плит перекрытия заделываются бетоном класса С20/25 на глубину опирания, но не менее 120 мм.

На внутреннюю стену плиты укладываются закрытым торцом. Анкерные связи выполняются из гладкой стержневой арматурной стали диаметром 10 мм класса S500. При анкеровке плит друг с другом анкеры свариваются между собой. Анкеровка плит с наружными стенами выполняется Т-образными анкерами. После установки анкеров подъемные петли загибают, анкеры и петли покрывают для защиты от коррозии слоем цементно-песчаного раствора толщиной 30 мм.

4.4 Лестницы

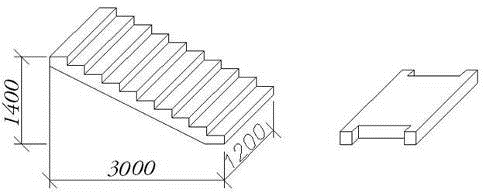

Для подъема на этажи запроектированы лестницы из сборных железобетонных лестничных маршей по серии 1,251,1-4 выпуск 1. Применяются этажные площадки - маркой: 2ЛП25.15-4-К.

4.5 Перегородки

Запроектированы гипсобетонные и кирпичные перегородки. Кирпичные перегародки устраиваются в сан узлах и ванных комнатах. Толщина кирпичных перегородок составляет 120 мм, а между ванной комнатой и сан узлом толщина перегородки 65 мм. Толщина гипсобетонных перегородок: межкомнатных 100 мм, межквартирных 200 мм.

4.6 Кровля

В соответствии с заданием запроектирована плоская кровля, материал - биполикрин. Водоотвод организованный и осуществляется через приемные воронки по водосточным трубам в ливневую канализацию. Диаметр труб 150 мм.

.7 Полы
