Проект организации строительства 16-этажного монолитного дома
Содержание
Введение
. Разработка календарного плана
.1 Подсчет объемов работ
.2 Выбор способов производства работ и средств механизации
.2.1 Ведомость грузозахватных приспособлений
.2.2 Выбор средств механизации
.2.3 Выбор методов производства работ
.3 Определение нормативной машино- и трудоемкости,
потребности в материальных ресурсах
.4 Технико-экономические показатели календарного плана
. Проектирование стройгенплана
.1 Определение зон действия крана
.2 Проектирование временных дорог
.3 Расчет и проектирование складов
.4 Расчет потребности в санитарно-бытовых и административных
помещениях
.5 Расчет автомобильного транспорта
.6 Расчет в потребности в ресурсах
.7 Освещение строительной площадки
.8 Разработка мероприятий по охране труда и технике
безопасности
.9 Пожарная безопасность на строительной площадке
Список литературы
Введение
Проектируемое здание - 16-этажный монолитный жилой дом с подвалом в г.
Абакане.
Общая площадь здания 18226,7 м2. Высота жилых этажей 3,0м.
Общее количество квартир 96шт. Все квартиры повышенной комфортности. На этаже 6
квартир: 2-однокомнатные (S=61,27м2), 2-двухкомнатные (S=85,12м2),
2- трехкомнатные (S=102,18 м2).
На первом этаже расположены магазины по продажи одежды, оргтехники.
Планировочное решение здания обеспечивает требуемую инсоляцию большинства
жилых помещений. Здание относится к I степени огнестойкости. Эвакуационные
лестницы незадымляемого типа. Имеются 2 пассажирских лифта. Эвакуация людей
предусматривается по незадымляемой лестнице и с лоджий.
Конструктивная схема 16-этажного здания запроектирована по жесткой схеме
- каркасная с монолитными колоннами и монолитным безбалочным перекрытием.
Пространственная жесткость и устойчивость здания обеспечивается диафрагмой
жесткости. В качестве наружных самонесущих стен применены 3-х слойные кирпичные
стены с минераловатным утеплителем, внутренние перегородки пазогребневые плиты,
между квартирами кирпичные стены 250мм. Кровля - скатная. Фундаментом под
здание служит монолитная фундаментная плита из бетона класса по прочности В 25.

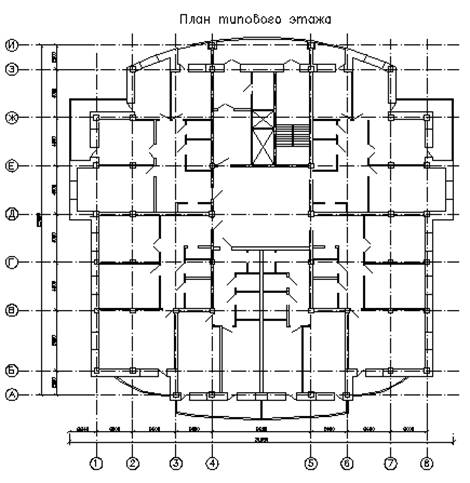

Рис. 1 План типового этажа
.
Разработка календарного плана
.1 Подсчет
объемов работ
Таблица 1. Ведомость подсчета объема работ
|
№ п/п
|
Конструктивные элементы,
процессы работ
|
Ед.изм
|
Эскиз
|
Количество
|
|
|
|
|
На одну захватку
|
На все захватки
|
|
1
|
Подготовительные работы
(2,0% от общестроительных и неучтенных работ)
|
|
|
|
217,42
|
2 Разработка грунта с погрузкой на
автомобили-самосвалы экскаваторами с ковшом вместимостью 1,25м3 1000
м 3 грунта
ниж. =
32,28×30,49 = 983,89 м 2
Sверх. = 38,28×36,49 = 1396,84 м 2
|
Vк.=
(983,89+1396,84)/2×3 = 3571,09 м 33,57
|
|
|
|
|
3
|
Разработка грунта
бульдозерами мощностью 96 (130) кВт (л.с.); 121 (165) кВт (л.с.)
|
1000 м3 грунта
|
|
|
0,002
|
|
4
|
Разработка грунта вручную в
траншеях шириной более 2 м и котлованах площадью сечения до 5 м2 с
креплениями
|
100 м3 грунта
|
Принимается 1,75% от Vобщ.тр
V
= 0,0175×3571,09 = 62,49 м 3
|
|
0,62
|
|
5
|
Планировка площадей
бульдозерами
|
1000 м 2
|
|
|
0,97
|
|
6
|
Погрузка и перевозка грунта
|
т грунта
|
Объем подземной части
здания: Vподвала=31,88×30,09×3,0 = 2877,81 м3 Объем вытесненного грунта:
Vвыт=Vподвала×kраз=
2877,81×1,14
= 3280,70 м3 Масса грунта: m
= Vвыт
×γ = 3280,70 ×1,75 =
5741,23 т
|
|
5741,23
|
|
7
|
Устройство фундаментных
плит железобетонных: плоских
|
100 м3
железобетона
|
|
|
6,72
|
|
8
|
Устройство стен подвалов и
подпорных стен до 6 м, толщиной до 1000 мм
|
100 м3
железобетона в деле
|
|
|
3,03
|
|
9
|
Гидроизоляция стен,
фундаментов обмазочная битумная в 2 слоя по выравненной поверхности бетона
|
100 м2
изолируемой поверхности
|
|
|
3,79
|
|
10
|
Засыпка траншей и
котлованов бульдозерами мощностью 96 (130) кВт (л.с.); 121 (165) кВт (л.с.)
|
1000 м3 грунта
|
Vзас. = (Vк
- Vподвала)
×kраз = (3571,09 - 2877,81)×1,14 = 790,34м 3
|
|
0,790
|
|
11
|
Уплотнение грунта
прицепными катками на пневмоколесном ходу 25 т
|
1000 м3
уплотненного грунта
|
Vтрамб. = Vзас.
= 790,34м 3
|
|
0,790
|
|
12
|
Устройство колонн
железобетонных в опалубке типа "Дока" высотой до 4м, периметром до
2м.
|
100м3
железобетона в деле
|
|
0,21
|
3,57
|
|
13
|
Устройство железобетонных
стен и перегородок до 3 м
|
100м3
железобетона в деле
|
|
0,52
|
8,84
|
|
14
|
Устройство перекрытий до
200 мм, на высоте от опорной площади до 6 м
|
100м3
железобетона в деле
|
|
1,92
|
32,64
|
|
15
|
Бетонирование конструкций
стен с помощью бадьи в крупнощитовой, объемно-переставной и блочной опалубках
(без вычета проемов) толщиной: св.300мм
|
10 м2
конструкций
|
|
25,92
|
440,64
|
|
16
|
Бетонирование перекрытий в
крупнощитовой опалубках с помощью бадьи толщиной 200мм
|
10 м2
конструкций
|
|
105,84
|
1799,28
|
|
17
|
Кладка армированных стен из
кирпича в районах с сейсмичностью 7-8 баллов наружных простых при высоте
этажа до 4 м толщ. 640мм
|
1 м3 кладки
|
|
198,19
|
3171,04
|
|
18
|
Кладка армированных стен из
кирпича в районах с сейсмичностью 7-8 баллов наружных простых при высоте
этажа до 4 м толщ. 250мм
|
1 м3 кладки
|
|
67,47
|
1079,52
|
|
19
|
Кладка стен из кирпича
толщиной в 1/2 кирпича при высоте этажа до 4 м
|
1 м3 кладки
|
|
8,39
|
134,24
|
|
20
|
Установка перегородок из
гипсовых пазогребневых плит
|
100 м2
|
|
3,75
|
56,25
|
|
21
|
Расшивка швов кладки из
кирпича
|
100 м2 стен без
вычета проемов
|
|
9,13
|
146,08
|
|
22
|
Установка и разборка
наружных инвентарных лесов высотой до 16 м: трубчатых для кладки облицовки
|
100 м 2
|
|
|
0,48
|
|
23
|
Установка и разборка
наружных инвентарных лесов высотой до 16 м: трубчатых для прочих отделочных
работ
|
100 м2
|
|
|
0,48
|
|
24
|
Установка и разборка
внутренних инвентарных лесов при высоте помещений до 6 м
|
100 м2
|
|
|
0,36
|
|
25
|
Устройство лестничных
маршей
|
100 м3 железобетона в деле
|
|
0,008
|
0,136
|
|
26
|
Устройство лестниц по
готовому основанию из отдельных ступеней
|
100 м ступеней
|
|
0,24
|
4,08
|
|
27
|
Устройство кровель из
оцинкованной стали: с настенными желобами
|
100 м2 кровли
|
|
|
10,52
|
|
28
|
Установка стропил
|
м3
|
|
|
39,15
|
|
29
|
Устройство слуховых окон
|
шт
|
|
|
2
|
|
30
|
Устройство желобов
настенных
|
100 м
|
|
|
1,24
|
|
31
|
Устройство колпаков над
шахтами
|
1 колпак
|
|
|
6
|
|
32
|
Устройство мелких покрытий
(брандмауэры, парапеты, свесы и т.п.) из листовой оцинкованной стали
|
100 м2 покрытия
|
|
|
0,37
|
|
33
|
Ограждение кровель перилами
|
100 м ограждения
|
|
|
1,24
|
|
34
|
Утепление покрытий плитами
из минеральной ваты на битумной мастике
|
100 м2
|
|
|
10,52
|
|
35
|
Устройство пароизоляции
|
100 м 2
|
|
|
10,52
|
|
36
|
Установка в жилых и
общественных зданиях блоков оконных с переплетами
|
100 м2 проемов
|
|
0,43
|
6,88
|
|
37
|
Установка блоков в наружных
и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2
|
100 м2
|
|
0,14
|
4,008
|
|
38
|
Установка блоков в наружных
и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2
|
100 м2
|
|
0,07
|
1,19
|
|
39
|
Установка блоков в наружных
и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2
|
100 м2
|
|
0,21
|
3,57
|
|
40
|
Остекление в два переплета
открывающихся в разные стороны оконным стеклом окон
|
100 м 2
|
|
0,43
|
6,88
|
|
41
|
Остекление оконным стеклом
дверей балконных в два полотна открывающихся в одну сторону
|
100 м2
|
|
0,07
|
1,19
|
|
42
|
Устройство стяжек цементных
толщиной 20 мм
|
100 м2
|
|
9,59
|
163,03
|
|
43
|
Оштукатуривание
поверхностей цементно-известковым или цементным раствором по камню и бетону
стен
|
100 м2
|
|
17,92
|
304,64
|
|
44
|
Оштукатуривание поверхностей
цементно-известковым или цементным раствором по камню и бетону потолков
|
100 м2
|
|
8,29
|
140,93
|
|
45
|
Улучшенная штукатурка
цементно-известковым раствором по камню: колонн прямоугольных
|
100 м2
|
|
2,11
|
35,87
|
|
46
|
Окраска поливинилацетатными
водоэмульсионными составами высококачественная по штукатурке стен
|
100 м2
|
|
1,3
|
22,1
|
|
47
|
Санитарно-технические (8,5%
от общестроительных и неучтенных работ)
|
|
|
|
462,02
|
|
48
|
Электромонтажные работы
(6,0% от общестроительных и неучтенных работ)
|
|
|
|
326,13
|
|
49
|
Благоустройство (2,0% от
общестроительных и неучтенных работ)
|
|
|
|
108,71
|
1.2 Выбор
способов производства работ и средств механизации
.2.1
Ведомость грузозахватных приспособлений
Таблица 2 . Ведомость грузозахватных приспособлений
|
№ п/п
|
Наименования приспособления
|
Назначение монтажа
|
Эскиз
|
Грузоп-ть, т
|
Вес, кг
|
Высота строповки мм
|
Примечание
|
1 4-х ветвевой строп с уравнительными ветвями
Выгрузка и разгрузка различных конструкций
4-мя ветвями - 10т;
2 Поддон Подъем кирпича
1 - настил;
- упор;
- уголок;
- уголок,
- опора;
3 Подмости Приспособление для
кирпичной кладки
Блочные подмости:
а -при кладке второго яруса,
б - при кладке третьего яруса;
-ферма блока,
-настил,
-канатные подвески,
-диагона-льные связи,
-цепи,
-кольца, 7 -нижний брус,
-откидные опоры,
4 Бадья Подача бетона
4т635длина 3,517м;
ширина 1,524 м;
5 Тара ТР-0,25 для раствора
0,25м 365длина 1,3м;
ширина 0,83 м;
1.2.2
Выбор средств механизации
Выбор монтажного крана
Определение монтажных характеристик
элементов при выборе башенных кранов
Монтажные характеристики сборных элементов при подборе
башенных кранов определяем в следующем порядке:
1. Определение монтажной массы Мм.
2. Определение монтажной высоты подъема крюка Нк.
. Определение монтажного вылета крюка lК.
1. Определение монтажной массы М v
Монтажная масса сборных элементов определяется по
формуле:
Мм=Мэ+Мг=4,0+0,635+0,1055=4,74 т.
где Мэ=2,972 т (бадья с бетоном)
масса наиболее тяжелого элемента группы;
Мг =0,1055т - масса грузозахватных и
вспомогательных устройств (траверсы, стропы, кондукторы, лестницы и т.д.),
установленных на элементе до его подъема, т.
2. Определение монтажной высоты
подъема крюка Нк (рис. 2)
Монтажная высота подъема крюка определяется по формуле:
Нк =h0+h3+hЭ+hг=49,2+0,5+3,867+2,0+1,5=57,07м,
где h0=49,2м - расстояние от уровня
стоянки крана до опоры монтируемого элемента; h3 - запас по
высоте, согласно [4], h3 =0,3 ÷
0,5 м; hэ=3,517м
-высота поднимаемого элемента; hг=2м - высота грузозахватного
устройства - расстояние от верха монтируемого элемента до центра крюка
(заложение стропов от 1:1 до 1:2, высота в пределах 1...4 м).
Рис.2
. Определение монтажного вылета крюка
крана 1К (рис.2)
Для башенного крана монтажный вылет крюка 1К
зависит от ширины кранового пути и определяется по формуле:
=а/2 + в 1+ в=7,5/2+30,96+4=38,71 м,
где а = 7,5м-ширина кранового пути; в 1=31,0м
- расстояние от центра тяжести наиболее удаленной от крана монтируемого
элемента до выступающей части здания со стороны крана; в=4м - расстояние
от кранового пути до ближайшей к крану выступающей части здания (эркер, балкон
и т.д.).
При определении расстояния от кранового пути до
ближайшей к крану выступающей части здания в необходимо учесть следующие
условия техники безопасности:
/2 + в ≥ rrн + 0,7,
/2 + в ≥ rrв + 0,5,
где rrн, rrв
- радиусы габаритов верхней и нижней части крана соответственно
(принимаются по паспортным данным кранов), м.
7,5/2+4≥5,5 + 0,7
,25м≥6,2м- условие выполняется.
Принимаем Башенный кран КБ-515 [3].

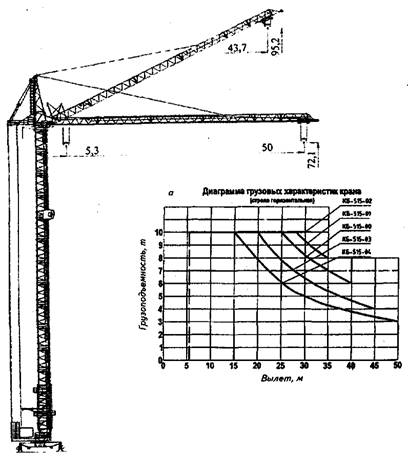

Таблица 3. Техническая характеристика башенного крана КБ-515
|
Исполнение
|
00
|
|
Максимальный грузовой
момент, тм
|
250
|
|
Максимальная
грузоподъемность
|
10
|
|
Грузоподъемность при
максимальном вылете, т. горизонтальная стрела наклонная стрела
|
6 6
|
|
Вылет макс/мин., м:
горизонтальная стрела наклонная стрела
|
40/5,5 35/5,3
|
|
Вылет при максимальной
грузоподъемности, м: горизонтальная стрела наклонная стрела
|
25 22
|
|
Высота подъема при
максимальном вылете, м: горизонтальная стрела наклонная стрела
|
90,2
|
|
Глубина опускания
максимальная, м
|
5
|
|
Скорость, м/мин: подъема
груза максимальной массы передвижения грузовой тележки передвижения крана
|
30 55/36/18 19
|
|
Частота вращения, мин"1
|
0,7
|
|
Угол поворота, град
|
1080
|
|
База и колея, м
|
7,5x7,5
|
|
Задний габарит, м
|
5,5
|
|
Масса общая, т
|
161,6
|
Рис. 3 КБ-515
Срезка растительного слоя
Марка бульдозера - ДЗ - 25 (Д 522)
Тип отвала - Поворотный
Длина отвала, м - 4,43 Высота отвала, м - 1,2
Управление - Гидравлическое
Мощность, кВт (л.с.) - 132 (180)
Марка трактора - Т - 180
Масса бульдозерного
оборудования, т - 2,85
Состав звена - Машинист 6 разряда.
Бульдозер ДЗ - 25 с поворотным отвалом снабжен механизмами перекоса и
поворота отвала в плане, с гидравлическим приводом и предназначен для
землеройно-планировочных работ, при которых требуется производить срезку и
перемещение грунта в сторону при продольном движении бульдозера, а также
обработку грунта краем отвала. Бульдозер имеет отвал значительной длины. Это
обеспечивает его высокую производительность при планировании поверхности
грунта. Бульдозер смонтирован на гусеничном тракторе Т - 180ГП, оборудованном
гидроприводом. Все управление сосредоточенно в кабине трактора, и машинисту нет
необходимости выходить из машины для регулировочных работ, что повышает
производительность труда машиниста.
Состав работ:
. Приведение агрегата в рабочее положение
. Срезка грунта
. Подъем и опускание отвала
. Возвращение порожняком
Т.к. наиболее рациональная длина перемещения грунта бульдозером
составляет порядка 25 - 30 м, то принимаем рабочую схему с промежуточным
формированием валов. Формирование вала идет с одной стороны. При этом
необходимо, чтобы высота вала не превышала 2 м. Углы при основании сечения вала
составляют 300 и 450.
Длину захватки принимаем 30м, при этом высота вала составит 1,96 м, а
ширина 5,35м. При этом количество валов на площадке ограничивается двумя
Определяем
эксплуатационную производительность бульдозера при срезке растительного слоя:
,
где L - длина планируемого участка, м; В - ширина
захвата м; n - число полос планировки; b - ширина полосы перекрытия между
смежными полосами планировки, принимаемая 0,15 м[14];
∑t - суммарная продолжительность планировки участка, с.
где
Vр - рабочая скорость бульдозера, принимаемая 3,2 км/ч = 0,89 м/с; ty
- время на управление, принимаемое равным 8 с; tп - время
необходимое на поворот, принимаемое равным 20с; z - число повторных проходок за
одну смену, принимаемое равным 2.
Принимаем
меньшую из производительностей
смены
необходимо бульдозеру для удаления растительного слоя со всей строительной
площадки.
Подбор
экскаватора для погрузки растительного слоя в автосамосвалы:
Для
погрузки разработанного растительного слоя в автосамосвалы принимаем экскаватор
ЭО-5122.
Состав
работ:
1. Установка экскаватора в забое;
2. Разработка грунта с очисткой ковша;
. Передвижка экскаватора;
. Очистка мест погрузки грунта и подошвы забоя;
. Отодвигание негабаритных глыб в сторону при разработке разрыхленных
мерзлых или скальных грунтов.
Состав звена: Машинист 6 разряда.
- объем
растительного слоя требуемый к погрузке.
Подбираем
количество самосвалов для вывоза разработанного растительного слоя:
объем
грунта в ковше.
Определяем
массу грунта в ковше экскаватора:
где
ρ
- объемная масса растительного слоя
согласно принимается равной 1,4
Принимаем
количество ковшей загружаемых в самосвал равным 10.
Определяем
объем грунта в плотном теле, загружаемый в кузов автосамосвала:
Подбираем
автосамосвал подходящей грузоподъемности и вместимости кузова:
КаМАЗ-
6540, грузоподъемностью 18,5т, емкостью кузова 11 м 3.
Подсчитываем
продолжительность одного цикла работы автосамосвала:
где
tп - время погрузки грунта, рассчитываемое ниже, с; L - дальность
транспортирования грунта, км; Vг - скорость движения груженного
автосамосвала, принимаемая по таблице 6.21 [6]; tр - время
разгрузки, согласно [6] принимаем 1 мин;п - скорость движения
порожнего самосвала, принимаемая согласно вышеуказанной литературы 60 км/ч; tм
- время маневрирования перед погрузкой
и
разгрузкой, принимаемое 2 мин.
Определяем
требуемое количество самосвалов:
самосвалов
необходимо для непрерывной работы экскаватора.
Разработка
котлована одноковшовым экскаватором
Разработка
грунта в котлованах одноковшовыми экскаваторами, оборудованными обратной
лопатой (Е 2-1-11)
Состав
работ:
1. Установка экскаватора в забое
2. Разработка грунта с очисткой ковша
. Передвижка экскаватора в процессе работы
. Очистка мест погрузки грунта
Подбираем экскаватор с гидравлическим приводом;
ЭО-5122
Вместимость ковша - 1,25 м3
Наибольшая глубина копания - 6,0 м
Наибольшая высота выгрузки - 5,0 м
Максимальный радиус копания - 9,4 м
Мощность двигателя - 125 кВт (170 лс)
Масса экскаватора - 35,8 т
Состав звена: Машинист 6 разряда
Способ разработки грунта: с погрузкой в транспортное средство
Вид разрабатываемого грунта: супесь маловлажная.
Определяем стоимость разработки одного м 3 экскаватором с
обратной лопатой:
Определяем
техническую производительность экскаватора:
где
q - объем ковша экскаватора, равным 0,65 м3; Кн -
коэффициент наполнения ковша экскаватора, принимаемый равным 0,9; Кр
- коэффициент разрыхления грунта, принимаемый равным 1,08; tц - продолжительность
цикла работы экскаватора, принимаемый равной 16 секунд.
где tр - продолжительность времени работы экскаватора,
принимаемая равной одной рабочей смене т.е. 8 часов; Кв -
коэффициент использования машины по времени берется равным 0,6. Подбираем
количество самосвалов для вывоза разработанного грунта:
объем
грунта в ковше.
Определяем
массу грунта в ковше экскаватора:
т.
где
ρ
- объемная масса грунта согласно
принимается равной 1,75 т/ м3.
Принимаем
количество ковшей загружаемых в самосвал равным 10. Определяем объем грунта в
плотном теле, загружаемый в кузов автосамосвала:
=
Vгр
×n = 1,04 x 10= 10,4 м3
Подбираем автосамосвал подходящей грузоподъемности и вместимости кузова:
КаМАЗ- 6540, грузоподъемностью 18,5т, емкостью кузова 11 м 3.
Подсчитываем продолжительность одного цикла работы автосамосвала:
где
tп - время погрузки грунта, рассчитываемое ниже, с; L - дальность
транспортирования грунта, км; Vг - скорость движения груженного
автосамосвала; tр - время разгрузки, принимаем 1 мин; Vп -
скорость движения порожнего самосвала, принимаемая 60 км/ч; tм - время
маневрирования перед погрузкой и разгрузкой, принимаемое 2 мин.
Определяем
требуемое количество самосвалов:
самосвалов
необходимо для непрерывной работы экскаватора.
= Vна вывоз / Vзагр. = 3280,70
/10,4 = 315
рейсов автосамосвалов.
Проектирование и расчёт экскаваторных
забоев
Разрабатываем котлован экскаватором ЭО-5122
оборудованный обратной лопатой и емкостью ковша 1,25м 3 с
гидравлическим приводом.
Состав работ: Машинист 6р
. Установка экскаватора в забое
. Разработка грунта с очисткой ковша
. Передвижение экскаватора в процессе работы
4. Очистка мест погрузки грунта
Разработка котлована ведется поперек котлована т.к.
ширина забоя (более 2,5R) с двухсторонней выгрузкой грунта.
Максимальная ширина проходки поперек котлована по
верху при двухсторонней выгрузке грунта:
= RT - bK / 2 - 1
где RT - наибольший радиус копания = 9,4 м;
bK - ширина транспортного средства = 2,7 м.
= 2b1 =2×(9,4 - 2,7/2 - 1) = 14,1 м
Ширина проходки по низу:
,
где
m - коэффициент откоса; Н - высота забоя.
м
Следовательно,
принимаем проходку поперек котлована с двухсторонней погрузкой.
Уплотнение грунта
Каток ДУ-29 среднего типа предназначен для укатки асфальтобетонных,
стабилизированных и гравийно-щебеночных смесей, обладает большой
эффективностью, так как обладает большой массой и скоростями. Управляют
движением катка и всеми его системами либо из кабины водителя, либо с рабочей
площадки, расположенной справа от кабины.
Тип катка - самоходный
Марка катка - ДУ-29(Д-624)
Ширина уплотняемой полосы, м - 2,22
Толщина уплотняемого слоя, - До 0,4
Мощность двигателя, кВт(л.с.) - 96(130)
Масса катка, т - 30
Состав рабочих - Машинист 6 разряда
1. Приведение агрегата в рабочее положение
2. Уплотнение грунта
. Повороты катка и переходы на соседнюю полосу укатки
Определяем среднюю толщину отсыпаемого слоя:
м
Определяем
количество уплотняемых слоев:
Определяем
объем планировочных работ:
Тип катка - самоходный
Марка катка - ДУ-29(Д-624)
Ширина уплотняемой полосы, м - 2,22
Толщина уплотняемого слоя, м - До 0,4
Мощность двигателя, кВт(л.с.) - 96(130)
Масса катка, т - 30
Состав рабочих - Машинист 6 разряда
Принимаем
один каток.
Определяем
техническую производительность катка:
где,
В - ширина полосы уплотнения, принимаемая равной ширине катка, м; b - ширина
перекрытия смежных полос принимаемая 0,15 м; h - толщина слоя эффективного
уплотнения, м; V - средняя рабочая скорость движения машины, км/ч; z -
необходимое число проходов по одному месту.
Таблица 4. Количество машин и обслуживающего персонала в смену
|
Виды работ
|
Машины
|
Кол-во
|
Состав звена
|
Перечень работ
|
|
Подготовительные
|
Бульдозер ДЗ-25
|
1
|
Машинист 5 разр. - 1
|
Срезка растительного
грунта, планировка строительной площадки, устройство временных дорог
|
|
Экскаватор ЭО-5122
|
1
|
Машинист 6 разр. - 1
|
Погрузка растительного
грунта в автомобили-самосвалы
|
|
Автомобиль-самосвал Камаз
6540
|
2
|
Водитель - 1
|
Транспортировка
растительного грунта за пределы строительной площадки
|
|
Основные
|
Экскаватор ЭО-5122
|
1
|
Машинист 6 разр. - 1
|
Разработка котлована
|
|
Автомобиль-самосвал Камаз
6540
|
2
|
Водитель - 1
|
Транспортировка грунта за
пределы строительной площадки
|
|
Самоходный каток ДУ-29
|
1
|
Тракторист- 1
|
Уплотнение грунта дна
котлована
|
|
КБ-515
|
1
|
Машинист 6 разр. - 1
|
Подача бетона и
строительных конструкций
|
1.2.3
Выбор методов производства работ
Таблица 5
|
Наименование этапа
|
Наименование комплекса
работ
|
Организация и технология
строительных работ
|
|
|
Состав работ
|
Машины и механизмы
|
|
I. Подготовительный период
строительства
|
|
|
|
|
|
II. Возведение
"нулевого" цикла
|
Земляные работы
|
Планировка площадей,
откосов, полотна выемок и насыпей
|
1. Планировка поверхности
со срезкой неровностей. 2. Засыпка углублений, уплотнение грунта, зачистка
поверхности и проверка шаблоном. 3. Планировка основной площадки полотна. 4.
Устройство сливной призмы и зачистка неровностей. 5. Планировка откосов
срезкой. 6. Разравнивание грунта и планировка естественной бермы.
|
Бульдозеры при работе на
других видах строительства (кроме водохозяйственного) 96 (130) кВт (л.с.)
Автогрейдеры среднего типа 99 (135) кВт (л.с.)
|
|
|
Разработка грунта с
погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 1,25м 3
|
|
Экскаваторы одноковшовые
дизельные на гусеничном ходу при работе на других видах строительства (кроме
водохозяйственного) 1,0 м 3 Бульдозеры при работе на других видах
строительства (кроме водохозяйственного) 96 кВт
|
|
|
Разработка грунта вручную в
траншеях глубиной более 2 м с креплений
|
1. Разработка грунта с
выбрасыванием на бровку. 2. Зачистка дна и поверхности стенок. 3. Откидка
грунта от бровки.
|
|
|
|
Засыпка траншей и
котлованов бульдозерами мощностью 96 кВт;
|
Перемещение грунта с
засыпкой траншей и котлованов.
|
Бульдозеры при работе на
других видах строительства (кроме водохозяйственного) 96 кВт
|
|
|
Уплотнение грунта
пневматическими катками на пневмоколесном ходу
|
Уплотнение грунта.
|
Каток ДУ-29
|
|
Устройство фундаментов
|
Устройство фундаментной
плиты толщ. 700мм
|
1. Раскрой и установка
досок. 2. Установка щитов опалубки. 3. Крепление элементов опалубки
проволокой и гвоздями строительными. 4. Установка арматуры. 5. Укладка
бетонной смеси.
|
Краны башенные при работе
на других видах строительств (кроме монтажа технологическою оборудования) 8 т
Вибраторы глубинные Пилы электрические цепные Установки для сварки ручной
дуговой (постоянного тока)
|
|
Устройство стен
|
Устройство стен подвала
|
1. Раскрой и установка
брусков и досок. 2. Установка щитов опалубки. 3. Крепление элементов опалубки
гвоздями и болтами строительными. 4. Установка арматуры. 5. Укладка бутового
камня. 6. Укладка бетонной смеси.
|
Краны башенные при работе
на других видах строительств 10 т Вибраторы глубинные Пилы электрические
цепные Установки для сварки ручной дуговой (постоянного тока)
|
|
Гидроизоляция стен
|
Гидроизоляция стен и
фундамента
|
1. Частичная приколка
изолируемой поверхности 2.Выравнивание изолируемой поверхности раствором 3.
Нанесение изоляционного слоя из раствора с жидким стеклом 4. Огрунтовка
поверхности 5. Наклейка рулонных материалов с разогреванием мастики. 6.
Нанесение слоев битумной мастики с разогреванием ее. 7. Укладка
дополнительных слоев гидроизоляционных материалов в местах сопряжения боковой
изоляции с горизонтальной.
|
Автомобили бортовые
грузоподъемностью до 5 т Котлы битумные передвижные 400 л
|
|
III. Основной цикл
|
Устройство колонн
|
Устройство колонн
железобетонных в опалубке типа "Дока" высотой до 4м, периметром до
2м.
|
|
|
|
Устройство стен и
перегородок
|
Устройство железобетонных
стен и перегородок до 3м.
|
1. Раскрой и установка
брусков и досок. 2. Установка щитов опалубки. 3. Крепление элементов опалубки
болтами и гвоздями строительными. 4. Установка и сварка арматуры. 5. Укладка
бетонной смеси.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Установки для сварки ручной дуговой (постоянного тока) Вибраторы глубинные
|
|
Устройство перекрытия
|
Устройство перекрытия до
200 мм, на высоте от опорной площади до 6м.
|
1. Раскрой и установка
брусков и досок. 2. Установка щитов опалубки. 3. Крепление элементов опалубки
болтами и гвоздями строительными. 4. Установка и сварка арматуры. 5. Укладка
бетонной смеси.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Установки для сварки ручной дуговой (постоянного тока) Вибраторы глубинные
|
|
Кладка кирпичных стен
|
|
1. Кладка конструкций из
кирпича. 2. Устройство ниш для отопления, вентиляционных и дымовых каналов с
разделками борозд, осадочных и температурных швов, архитектурных и
конструктивных деталей. 3. Расшивка швов кладки наружных стен. 4. Укладка
арматуры.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
Установка стен из
пазогребневых плит
|
|
1. Выравнивание готового
основания раствором. 2. Установка плит и каркасов (нормы 1-8). 3. Постановка
металлических креплений. 4. Заделка швов.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
Установка лестничных
площадок и маршей
|
|
1. Сварка закладных
изделий. 2. Заполнение швов раствором.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Установки для сварки ручной дуговой (постоянного тока)
|
|
Установка сантехкабин,
сантехнических поддонов, шахт лифта, вентиляционных блоков, присоединение и
испытание трубопроводов и электропроводок сантехкабин
|
|
1. Приготовление постели из
песка. 2. Сварка закладных изделий и стыков. 3. Промазка швов с последующей
швабровкой отверстий
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Установки для сварки ручной дуговой (постоянного тока)
|
|
Устройство металлических
ограждений
|
|
1. Установка ограждений и
поручней. 2. Изготовление закруглений.
|
Установки для сварки ручной
дуговой (постоянного тока) Подъемники мачтовые строительные 0,5 т
|
|
Установка блоков
|
Установка блоков в наружных
и внутренних дверных проемах
|
1. Осмолка и обивка коробок
толем. 2. Установка блоков. 3. Установка наличнико. 4. Установка приборов.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Шуруповерты строительно-монтажные
|
|
|
Установка в жилых и
общественных зданиях блоков оконных с переплетами
|
1. Установка блоков,
осмолка и обивка толем коробок. 2. Прибивка к коробкам вертикальных брусков
для образования гребня и выборка паза в торцах брусьев (бревен). 3. Конопатка
коробок. 4. Установка подоконных досок, наличников. 5. Установка накладных
приборов.
|
Шуруповерты
строительно-монтажные Краны башенные при работе на других видах строительства
(кроме монтажа технологического оборудования) 8 т
|
|
Остекление оконным стеклом
|
остекление окон и дверей
балконных
|
1. Нарезка стекол частично.
2. Снятие и навеска при необходимости оконных створок, фрамуг и деревянных
полотен; разъединение и соединение створок спаренных переплетов и полотен
балконных дверей блоков. 3. Очистка фальцев от грязи и коррозии и частичная
проолифка их. 4. Вставка стекол на штапиках по замазке (или на двойной
замазке). 5. Установка штапиков. 6. Протирка стекол.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
Кровля
|
Устройство кровель из
оцинкованной стали с настенными желобами
|
1. Устройство обрешетки. 2.
Устройство кровель разлиного типа с обделкой коньков, ребер, разжелобков,
труб, примыканий к стенам и слуховым окнам с заделкой зазоров раствором. 3.
Укладка асбестоцементных листов по готовым прогонам, постановка креплений,
обделка коньков, труб, шахт и примыканий к стенам. 4. Герметизация продольных
и поперечных соединений между асбестоцементными листами. 5. Огрунтовка
основания под первый слой кровельного ковра.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
|
Устройство желобов
настенных
|
1. Устройство сплошной
опалубки карнизных свесов и покрытие их листовой оцинкованной сталью с
заготовкой картин. 2. Установка костылей для настенных желобов. 3. Заготовка
и установка желобов с креплением их.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
|
Устройство колпаков над
шахтами
|
1. Изготовление колпаков и
крепление их над шахтами.
|
Автомобили бортовые
грузоподъемностью до 5 т
|
|
|
Устройство мелких покрытий
(брандмауэры, парапеты, свесы и т.п.) из листовой оцинкованной стали
|
1. Покрытие листовой
оцинкованной сталью брандмауэров, парапетов, свесов и т.п. c заготовкой
картин и креплением их.
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
|
Ограждение кровель перилами
|
1. Установка перил на крыше
со сборкой их из готовых звеньев
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т
|
|
|
Утепление покрытий плитами
из минеральной ваты на битумной мастике:
|
1. Подготовка основания. 2.
Огрунтовка основания 3. Укладка плит на битумной мастике и насухо 4.
Приготовление грунтовки
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Котлы битумные передвижные 400 л
|
|
|
Устройство пароизоляции
|
1. Устройство оклеечной
изоляции из рулонных кровельных материалов. 2. Устройство прокладочной
изоляции из рулонных кровельных материалов. 3. Устройство обмазочной изоляции
из битумной мастики. 4. Приготовление грунтовки
|
Краны башенные при работе
на других видах строительства (кроме монтажа технологического оборудования) 8
т Котлы битумные передвижные 400 л
|
|
Устройство стяжек цементных
толщ. 20мм
|
|
1. Подготовка основания. 2.
Укладка и разравнивание слоя раствора, бетона или легкого бетона. 3.
Разметка, нарезка и укладка плит древесноволокнистых в один слой насухо. 4.
Уход за стяжкой.
|
Подъемники мачтовые
строительные 0.5 т Вибраторы поверхностные
|
|
IV. Отделочный цикл
|
Штукатурные работы
|
Оштукатуривание
поверхностей цементно-известковым или цементным раствором по камню и бетону
стен
|
1. Набивка полос штукатурной
сетки в местах примыканий. 2. Нанесение раствора на поверхности с
разравниванием и затиркой накрывочного слоя. 3. Оштукатуривание откосов ниш
отопления. 4. Обмазка раствором коробок, наличников и плинтусов.
|
Подъемники мачтовые
строительные 0,5 т Растворонасосы 3 м3/ч
|
|
|
Оштукатуривание
поверхностей цементно-известковым или цементным раствором по камню и бетону
потолков
|
|
|
|
|
Улучшенная штукатурка
цементно-известковым раствором по камню: колонн прямоугольных
|
1. Подготовка поверхности.
2. Нанесение раствора на поверхности с разравниванием и затиркой накрывного
слоя. 3. Вытягивание тяг с разделкой углов. 4. Уход за штукатуркой.
|
Растворонасосы 3 м3/ч
|
|
Окраска поливинилацетатными
водоэмульсионными составами
|
1. Нанесение шпатлевки на
трещины и раковины. 2. Шлифовка подмазанных мест. 3. Окраска поверхностей.
|
Подъемники мачтовые
строительные 0,5 т
|
Окраска поливинилацетатными
водоэмульсионными составами
|
|
V. Специальный цикл
|
Устройство внутреннего
водоснабжения, канализации, теплоснабжения, вентиляции, электроснабжения,
телефонизацию, сигнализацию.
|
|
|
|
1.3
Определение нормативной машино- и трудоемкости, потребности в материальных
ресурсах
стройгенплан трудоемкость механизация
склад
Согласно выбранным способам производства работ,
объемам работ подсчитывается трудоемкость работ, затраты машинного времени и
необходимые материально-технические ресурсы. Подсчет ведется по ГЭСН-2001.
Минимальный состав звеньев принимается по ЕНиРам на соответствующие виды работ.
Затраты труда на работы, неучтенные в ведомости объемов работ, определяются
ориентировочно в размере 20 % от затрат на основные работы. Все расчеты
выполняются в виде ведомости (табл. 3).
Трудоемкость работ, не включенных в номенклатуру
согласно ГЭСН-2001, рекомендуется принимать в процентном отношении от трудоемкости
общестроительных работ на все здание по табл. 4.
Таблица 6. Трудоемкость специальных строительных работ
в процентах от общестроительных и неучтенных работ
|
Наименование работ
|
Вид зданий
|
|
промышленные
|
жилые
|
общественные
|
|
Санитарно-технические
|
4,5
|
8,5
|
5
|
|
Газоснабжение
|
-
|
1,5
|
-
|
|
Электромонтажные
|
5
|
6
|
8
|
|
Слаботочные
|
1
|
1
|
1
|
|
Монтаж технологического
оборудования
|
30
|
-
|
-
|
|
Благоустройство
|
1
|
2
|
2
|
|
Подготовительные работы
|
5
|
5
|
5
|
Таблица 8. Ведомость подсчета трудоемкости работ, потребность в маш-см.,
конструкциях, изделиях и основных строительных материалов
|
Наименование работ
|
Обоснование по ГЭСН-2001
|
Объем работ
|
Трудоемкость
|
Затраты маш.-врем.
|
Минимальный состав звена по
ЕНиР
|
Потребность в материалах,
изделиях, конструкциях
|
|
|
Ед. изм.
|
Кол-во
|
На ед. изм. чел.-см
|
На ед. изм. маш.-час
|
На весь объем маш.-см
|
|
Наименование
|
Ед. изм.
|
Норма на ед. изм.
|
Количество на весь объем
|
|
Подготовительные работы
4,0% от общестроительных и неучтенных работ)
|
|
|
211,08
|
|
642,64
|
|
27,63
|
Машинист 6р.-1
|
|
|
|
|
|
Разработка грунта с
погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 1,25 м 3
|
01-01-013-8
|
1000 м3 грунта
|
3,57
|
1,48
|
5,28
|
25,02
|
11,16
|
Машинист 6р.-1
|
|
|
|
|
|
Разработка грунта
бульдозерами мощностью 96 (130) кВт (л.с.); 121 (165) кВт (л.с.)
|
01-01-031-2
|
1000 м3 грунта
|
0,002
|
1,375
|
0,003
|
11,0
|
0,003
|
Машинист 6р.-1
|
|
|
|
|
|
Разработка грунта вручную в
траншеях шириной более 2 м и котлованах площадью сечения до 5 м2 с
креплениями
|
01-02-056-8
|
100 м3 грунта
|
0,62
|
37,0
|
22,94
|
-
|
-
|
Землекоп
|
|
|
|
|
|
Планировка площадей
бульдозерами
|
01-01-036-2
|
1000 м 2
|
0,97
|
0,03
|
0,03
|
0,25
|
0,03
|
Машинист 6р.-1
|
|
|
|
|
|
Устройство фундаментных
плит железобетонных: плоских
|
06-01-001-16
|
100 м 3
железобет.
|
6,72
|
27,58
|
185,36
|
26,06
|
21,89
|
Плотник 4,2,3р.-1;
арматурщик 4р.-1, 2р.-3; бетонщик 4,2р.-1; машинист 6р.-1
|
Бетон Арматура Щиты из
досок толщиной 40 мм Вода Пиломатериалы хвойных пород.
|
м3 т м2
м3 м3
|
101,5 8,1 3,6 0,73 0,04
|
682,08 54,43 21,19
|
|
Устройство стен подвалов и
подпорных стен до 6 м, толщиной до 1000 мм
|
06-01-024-8
|
100 м3 железобетона
в деле
|
3,03
|
69,77
|
211,38
|
26,89
|
10,19
|
Плотник 4,2,3р.-1;
арматурщик 4р.-1, 2р.-3; бетонщик 4,2р.-1; машинист 6р.-1
|
Бетон Арматура Щиты из
досок толщиной 25 мм
|
м3 т м2
|
101,5 7,81 42
|
307,55 23,66 127,26
|
|
Гидроизоляция стен,
фундаментов обмазочная битумная в 2 слоя по выравненной поверхности бетона
|
08-01-003-7
|
100 м2 изолир.
поверх-ти
|
3,79
|
2,65
|
10,04
|
1,95
|
0,92
|
Изолировщик 4р.-1, 3р.-1
|
Мастика битумная кровельная
горячая
|
т
|
0,24
|
0,91
|
|
Засыпка траншей и
котлованов бульдозерами мощностью 96 (130) кВт (л.с.); 121 (165) кВт (л.с.)
|
01-01-034-2
|
1000 м3 грунта
|
0,790
|
0,84
|
0,66
|
6,71
|
0,66
|
Машинист 6р.-1
|
|
|
|
|
|
Уплотнение грунта
прицепными катками на пневмоколесном ходу 25 т
|
01-02-001-2
|
1000 м3
уплотнен. грунта
|
0,790
|
1,92
|
1,51
|
1,38
|
0,14
|
Машинист 6р.-1
|
|
|
|
|
|
Устройство колонн
железобетонных в опалубке типа "Дока" высотой до 4м, периметром до
2м.
|
06-01-107-1
|
100м 3
железобет. в деле
|
3,57
|
164,86
|
588,6
|
129,2
|
57,66
|
Плотник 4,2,3р.-1;
арматурщик 4р.-1, 2р.-3; бетонщик 4,2р.-1; машинист 6р.-1
|
Бетон Арматура Палуба
опалубки типа опалубки "Дока" из бакелизированной фанеры
|
м 3 т м2
|
101,5 25,1 33,33
|
362,36 89,61 118,99
|
|
Устройство железобетонных
стен и перегородок до 3 м
|
06-01-031-5
|
100м 3
железобет. в деле
|
8,84
|
106,51
|
941,5
|
54,10
|
59,78
|
|
Бетон Арматура Щиты из
досок толщиной 25 мм
|
м3 т м2
|
101,5 10,1 74
|
897,26 89,28 654,16
|
|
Устройство перекрытий до
200 мм, на высоте от опорной площади до 6 м
|
06-01-041-1
|
100м3 железобет.
в деле
|
32,64
|
118,89
|
3880,41
|
28,56
|
116,52
|
|
Бетон Арматура Конструкции
стальные Инвентарные стойки деревометаллические раздвижные Щиты из досок
толщиной 25 мм
|
м 3 т т шт м 2
|
101,5 7,66 0,5 2,8 86,1
|
3312,96 250,02 16,32 91,39
2810,3
|
|
Кладка армированных стен из
кирпича в районах с сейсмичностью 7-8 баллов наружных простых при высоте
этажа до 4 м толщ. 640мм
|
08-02-005-1
|
1 м3 кладки
|
3171,04
|
0,75
|
2390,17
|
0,4
|
158,55
|
Каменщик 4 р.-1; 3 р.-1
Машинист 5р.-1 Такелажники на монтаже 2р.-2
|
Кирпич керамический Раствор
готовый кладочный Сетка арматурная
|
1000 шт. м3 т
|
0,394 0,24 П
|
1249,39 761,05
|
|
Кладка армированных стен из
кирпича в районах с сейсмичностью 7-8 баллов наружных простых при высоте
этажа до 4 м толщ. 250мм
|
08-02-005-1
|
1 м3 кладки
|
1079,52
|
0,75
|
813,69
|
0,4
|
53,98
|
Каменщик 4 р.-1; 3 р.-1
Машинист 5р.-1 Такелажники на монтаже 2р.-2
|
Кирпич керамический Раствор
готовый кладочный Сетка арматурная
|
1000 шт. м3 т
|
0,394 0,24 П
|
425,33 259,08
|
|
Кладка стен из кирпича
толщиной в 1/2 кирпича при высоте этажа до 4 м
|
08-02-001-1
|
1 м 3 кладки
|
134,24
|
0,68
|
90,61
|
0,4
|
6,71
|
Каменщик 4 р.-1; 3 р.-1
|
Кирпич керамический,
силикатный или пустотелый Раствор готовый
|
1000 шт. м3
|
0,394 0,24
|
52,89 32,22
|
|
Установка перегородок из
гипсовых пазогребневых плит
|
08-04-001-9
|
100 м 2
|
56,25
|
12,59
|
708,12
|
1,95
|
13,71
|
Монтажник 5, 4, 3,2 р.-1
|
Плиты гипсовые толщиной до
100 мм Клей для облицовочных работ (сухая смесь)
|
м2 т
|
101,2 0,18
|
5692,5 10,13
|
|
Установка и разборка
наружных инвентарных лесов высотой до 16 м: трубчатых для кладки облицовки
|
08-07-001-1
|
100 м2
|
0,48
|
5,43
|
2,6
|
0,07
|
0,004
|
Плотник 4р.- 1 3 р. - 2
|
Детали лесов стальные Щиты
настила
|
т м 2
|
0,037 1,2
|
0,02 0,576
|
|
Установка и разборка
наружных инвентарных лесов высотой до 16 м: трубчатых для прочих отделочных
работ
|
08-07-001-2
|
100 м 2
|
0,48
|
5,44
|
2,61
|
0,07
|
0,004
|
Плотник 4р.- 1 3 р. - 2
|
Детали лесов стальные Щиты
настила
|
т м2
|
0,037 3,4
|
0,02 1,63
|
|
Установка и разборка
внутренних инвентарных лесов при высоте помещений до 6 м
|
08-07-002-1
|
100 м 2
|
0,36
|
8,78
|
3,16
|
0,18
|
0,008
|
Плотник 4р.- 1 3 р.- 2
|
Детали деревянные лесов
Щиты настила
|
м3 м2
|
0,008 5,5
|
0,003 1,98
|
|
Устройство лестничных
маршей
|
06-01-111-1
|
100 м3 железобет.
в деле
|
0,136
|
301,58
|
41,01
|
51,7
|
0,88
|
Монтажник 4, 3,2 р.-1
|
Бетон Арматура Конструкции
опалубки типакомплект "Дока" Палуба опалубки типа "Дока"
из бакелизированнои фанеры
|
м3 т м2
|
101,5 15,7 П 29,2
|
13,8 2,14 3,97
|
|
Устройство лестниц по
готовому основанию из отдельных ступеней
|
07-05-015-1
|
100 м ступеней
|
4,08
|
14,72
|
60,04
|
0,88
|
0,45
|
Монтажник 4, 3,2 р.-1
|
Ступени железобетонные
Раствор готовый кладочный цементный, марка 50
|
м м 3
|
100 0,25
|
408,0 1,02
|
|
Устройство кровель из
оцинкованной стали: с настенными желобами
|
12-01-007-09
|
100 м2 кровли
|
10,52
|
12,33
|
129,66
|
0.45
|
0,59
|
Кровельщик 3 р. - 1 чел., 2
р. - 1 чел.
|
Сталь оцинкованная листовая
толщина листа 0.7 мм Пиломатериалы хвойных пород. Доски обрезные длиной 4-6.5
м, шириной 75-150 мм, толщиной 44 мм и более II сорта
|
т м3
|
0,71 1,8
|
7,47 18,94
|
|
Установка стропил
|
10-01-002-1
|
1м³ древесины в констр.
|
39,15
|
3,01
|
117,89
|
0,22
|
0,8
|
Плотник 4р.-1, 2р.-1
|
Пиломатериалы хвойных
пород. Бруски обрезные длиной 4-6,5 м, шириной 75-150 мм, толщиной 40-75 мм,
II сорта Гвозди строительные Толь
|
м 3 т м 2
|
0,16 0,0072 3,38
|
6,26 0,28 132,33
|
|
Устройство слуховых окон
|
10-01-003-1
|
1 слуховое окно
|
2
|
0,83
|
1,66
|
0,11
|
0,03
|
Плотник 4р.-1, 2р.-1
|
Переплеты оконные
|
м 2
|
0,5
|
1,0
|
|
Устройство желобов
настенных
|
12-01-009-01
|
100 м
|
1,24
|
10,59
|
13,14
|
1,34
|
0,21
|
Плотник 4р.-1, 2р.-1
|
Сталь оцинкованная листовая
толщина листа 0.7 мм Пиломатериалы хвойных пород. Доски обрезные длиной
2-3.75 м, шириной 75-150 мм, толщиной 44 мм и более III сорта Толь
|
т м 3 м 2
|
0,81 4,45 20,1
|
1,04 5,52 24,92
|
|
Устройство колпаков над
шахтами
|
12-01-011-01
|
1 колпак
|
6
|
0,24
|
1,45
|
0,01
|
0,008
|
Плотник 4р.-1, 2р.-1
|
Сталь оцинкованная листовая
толщина листа 0.7 мм
|
т
|
0,028
|
0,168
|
|
Устройство мелких покрытий
(брандмауэры, парапеты, свесы и т.п.) из листовой оцинкованной стали
|
12-01-010-01
|
100 м 2 покрытия
|
0,37
|
14,09
|
5,22
|
0,07
|
0,004
|
Плотник 4р.-1, 2р.-1
|
Сталь оцинкованная листовая
толщина листа 0.7 мм
|
т
|
0,57
|
0,21
|
|
Ограждение кровель перилами
|
12-01-012-01
|
100 м огражд.
|
1,24
|
0,83
|
1,03
|
0,18
|
0,03
|
Плотник 4р.-1, 2р.-1
|
Конструкции стальные перил
|
т
|
0,3
|
0,37
|
|
Утепление покрытий плитами
из минеральной ваты на битумной мастике
|
100 м 2
|
10,52
|
5,69
|
59,89
|
0,35
|
0,46
|
Изолировщик 3 р.- 1, 2 р. -
1
|
Плиты теплоизоляционные
Мастика битумная кровельная горячая
|
м2 т
|
103 0,203
|
1083,56 2,14
|
|
Устройство пароизоляции
|
12-01-015-01
|
100 м 2
|
10,52
|
2,19
|
23,03
|
0,11
|
0,15
|
Изолировщик 3 р.- 1, 2 р. -
1
|
Рубероид кровельный с
крупнозернистой посыпкой с пылевидной посыпкой РКП-350б Мастика битумная
кровельная горячая
|
м 2 т
|
110 0,196
|
1157,2 2,06
|
|
Установка в жилых и общественных
зданиях блоков оконных с переплетами
|
10-01-027-3
|
100 м 2 проемов
|
6,88
|
33,78
|
232,42
|
6,38
|
5,49
|
Крановщик 5р. -1, плотник 4
р. - 1, 2р. - 1.
|
Блоки оконные Толь Пакля
|
м 2 м 2
кг
|
100 176 260
|
688 1210,88 1788,8
|
|
Установка блоков в наружных
и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2
|
10-01-039-1
|
100 м 2
|
4,01
|
13,04
|
52,27
|
9,69
|
4,86
|
Крановщик 5р. -1, плотник 4
р. - 1, 2р. - 1.
|
Блоки дверные Толь Пакля
Наличники
|
м 2 м 2
кг м
|
100 89 108
|
401 356,89 433,08
|
|
Установка блоков в наружных
и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2
|
10-01-039-1
|
100 м 2
|
1,19
|
13,04
|
15,51
|
9,69
|
1,44
|
Крановщик 5р. -1, плотник 4
р. - 1, 2р. - 1.
|
Блоки дверные Толь Пакля
Наличники
|
м 2 м 2
кг м
|
100 89 108
|
119 105,91 128,52
|
|
Установка блоков в наружных
и внутренних дверных проемах: в каменных стенах площадью проема до 3 м2
|
10-01-039-1
|
100 м 2
|
3,57
|
13,04
|
46,53
|
9,69
|
4,32
|
Крановщик 5р. -1, плотник 4
р. - 1, 2р. - 1.
|
Блоки дверные Толь Пакля
Наличники
|
м 2 м 2
кг м
|
100 89 108
|
357 317,73 385,56
|
|
Устройство стяжек цементных
толщиной 20 мм
|
11-01-011-01
|
100 м 2
|
163,03
|
4,94
|
805,16
|
1,27
|
25,88
|
Бетонщики 3 разр. - 1 2 р.
- 2
|
Раствор
|
м 3
|
2,04
|
332,58
|
|
Оштукатуривание
поверхностей цементно-известковым или цементным раствором по камню и бетону
стен
|
15-02-016-1
|
100 м 2
|
304,64
|
9,43
|
2871,23
|
0,62
|
23,61
|
Штукатурщик 5 р.- 1, 4р.-
1, 3р.- 2, 2р.- 1, 4р.- 1
|
Раствор готовый отделочный
тяжелый
|
м 3
|
1,51
|
460,0
|
|
Оштукатуривание
поверхностей цементно-известковым или цементным раствором по камню и бетону
потолков
|
15-02-016-2
|
100 м 2
|
140,93
|
9,86
|
1389,57
|
0,62
|
10,92
|
|
Раствор готовый отделочный
тяжелый
|
м 3
|
1,5
|
211,4
|
|
Улучшенная штукатурка
цементно-известковым раствором по камню: колонн прямоугольных
|
15-02-001-3
|
100 м 2
|
35,87
|
14,0
|
501,76
|
-
|
-
|
|
Раствор готовый отделочный
тяжелый, цементно-известковый
|
м 3
|
1,9
|
68,15
|
|
Окраска поливинилацетатными
водоэмульсионными составами высококачественная по штукатурке стен
|
15-04-005-7
|
100 м 2
|
22,1
|
8,59
|
189,92
|
0,2
|
0,55
|
Моляр 5 р. - 1
|
Краски водоэмульсионные
|
т
|
0,063
|
1,39
|
|
Наружная облицовка по
бетонной поверхности керамическими отдельными плиткамина цементном растворе
стен
|
15-01-016-2
|
100 м 2
|
1,52
|
38,48
|
58,49
|
1,21
|
7,36
|
камнетесов 5,4,3р. - 1
|
Плитки керамические
фасадные неглазурованные Раствор готовый отделочный тяжелый, цементный 1:3
|
м 2 м 3
|
100 2
|
1517,4 303,48
|
|
Санитарно-технические (8,5%
от общестроительных и неучтенных работ)
|
|
|
448,55
|
|
1365,62
|
|
58,71
|
|
|
|
|
|
|
Электромонтажные работы
(6,0% от общестроительных и неучтенных работ)
|
|
|
316,62
|
|
963,96
|
|
41,44
|
|
|
|
|
|
|
Благоустройство (2,0% от
общестроительных и неучтенных работ)
|
|
|
105,54
|
|
321,32
|
|
13,81
|
|
|
|
|
|
|
|
|
6539,82
|
|
26415,57
|
|
832,28
|
|
|
|
|
|
.4
Технико-экономические показатели календарного плана
К технико-экономическим показателям календарного плана
относятся:
планируемая продолжительность строительства
объекта (Тплан), дн.:
,2мес.<18мес.
где
=18мес. нормативный срок строительства,
рекомендуемый СНиП 1.04.03-85.
- производительность труда (П) определяется
по формуле:
где
- нормативная трудоемкость, чел.-см.;
- суммарная планируемая трудоемкость, чел.-см.
коэффициент
неравномерности движения рабочих (
) определяется по формуле:
где
- максимальное количество рабочих по графику
движения, чел.;
-среднее количество рабочих, чел.:
удельная трудоемкость (q) определяется по формуле:
где
- строительный
объем здания, м3.
- коэффициент совмещения строительных процессов во
времени (кс) определяется по формуле
где
- суммарная
продолжительность работ, если бы они выполнялись последовательно одна за
другой.
- уровень механизации основных
строительно-монтажных работ (М).
где
- трудоемкость работ, выполненных механизированным
способом.
2.
Проектирование стройгенплана
.1
Определение зон действия крана
