Проект жилого дачного домика

Введение

Загородный дом - мечта любого городского жителя. Строительство собственного дома влечет за собой массу хлопот и непростых решений, начиная от совершенно практических, таких как, например, затраты на строительство, до сугубо эстетических (например, в каком стиле построить коттедж, какой выбрать дизайн). Один из самых первых вопросов перед началом строительства - это из какого материала строить дом? При огромном многообразии материалов на рынке приоритетными остаются два: дом деревянный и кирпичный (каменный) коттедж. Какой материал предпочесть? У каждого из них есть свои собственные «за» и «против».

К достоинствам кирпичного строения можно отнести устойчивость к возгоранию, неподверженность атмосферным осадкам и биологическому разложению. Стены кирпичного дома очень прочные, что обеспечивает долговечность загородному кирпичному дому. Кирпичные дома достаточно дороги по сравнению с деревянными. К отрицательным качествам кирпичных домов относятся большой вес, фундамент кирпичного дома должен быть не менее 1.4 -1.6 м. Также слабые теплосберегающие качества (стена кирпичного дома должна быть не менее 51 см в толщину), необходимость внутренней отделки, т.к. голые стены кирпичного дома смотрятся не очень эстетично.

Кирпичные дома не подходят для временного проживания. Если дом из кирпича какое-то время стоит не отапливаемый, то по возвращении в него Вы чувствуете себя как в подвале - холодно и сыро. Чтобы хорошо прогреть кирпичный дом понадобится не один день, т.е. тепло станет как раз тогда, когда уже пора уезжать. Чтобы избежать этого, нужно или постоянно жить в таком доме, или поддерживать тепло в автоматическом режиме.

Дома из дерева доступнее по цене, чем дома из кирпича.

Деревянные дома обладают рядом несомненных плюсов. Это и легкость (позволяющая устраивать более дешевый фундамент дома), и экологичность, и отсутствие необходимости в отделке, и низкая теплопроводность, и эстетичный внешний вид. Однако, у деревянных домов есть и свои минусы. Это пожароопасность, выкрашивание, подверженность гнили, усушка, образование трещин и непродолжительный срок службы (меньший, чем у кирпичного дома).

Главным доводом против строительства домов и коттеджей из дерева является то, что дерево обладает низкой огнестойкостью. Но с другой стороны, горят дома как деревянные, так и кирпичные. В основном это происходит из-за неправильной установки и эксплуатации отопительных или электрических приборов. Затраты на восстановление после пожара каменного дома сопоставимы с затратами на строительство нового коттеджа из дерева.

Деревянный или кирпичный - все зависит от цели строительства

Если в загородном доме вы собираетесь жить постоянно, а не просто «наезжать» туда, то в одинаковой степени подойдет, как деревянный, так и кирпичный дом. В силу своей долговечности и пожаробезопасности кирпичный дом имеет здесь некоторый «перевес». Хотя если учесть стоимость кирпичного дома, а для многих это довольно важный фактор в загородном строительстве, то деревянный дом, конечно, выиграет. Если вы планируете построить дачу, то специалисты рекомендуют отказаться от строительства кирпичного дачного дома и использовать при строительстве дерево.

здание зонирование архитектурный фундамент

1. Исходные данные

Район строительства: г. Тюмень

Тип дома: двухэтажный (второй этаж - мансардный) деревянный дом

Состав семьи: семья из 4 человек - супруги, 2 сына, 1 дочь

Профессия главы семьи: предприниматель

Материал основных элементов здания:

Фундамент - ленточный

Наружные стены - брус 200 мм.

Перекрытия - по деревянным балкам

Кровля - мансардная

Покрытие - металлочерепица

Наружная отделка - деревянная обшивка

Цоколь - натуральный камень

2. Объемно-планировочное решение

.1 Схема функционального зонирования и состав помещений

Назначение здания - постоянное семейное проживание. Выделяются 2 зоны:

) шумная зона (день):

  прихожая

  гостиная

  кухня-столовая

  сан. узлы

  сауна

  котельная

  холл

) тихая зона (ночь):

  спальни

  сан. узлы

.2 Таблица требований к помещениям

Таблица 1

№ п/п

Наименование помещения

Площадь, м2

Высота, м

tв, 0С

Влажность W

ен

Вентиляция

1

Гостевая

11,18

3,0





2

Гостиная

29,11

3,0





3

Спальня

20,12

3,0





4

Спальня

17,89

3,0





5

Спальня

29,12

3,0





6

Кухня-столовая

17,42





7

Прихожая

17,11

3,0





8

Холл

11,59

3,0





9

Кладовая

3,87

3,0





10

Котельная

6,38

3,0





11

Сан. узел

4,63

3,0





12

Сан. узел

6,2

3,0





13

Сауна

6,46

3,0





14

Тамбур

2,90

3,0





15

Терраса

7,1

3,0





16

Терраса

12,5

3,0





17

Балкон

8,49

3,0





18

Балкон

6,51

3,0






Примечания:

Тамбур: должен быть надёжно защищён от сквозняков, дыма и запахов.

Кухня: должна быть обеспечена пожарной сигнализацией и системой вытяжки, минимальная площадь 8 кв.м.

Туалет: сан. узлы должны располагаться друг над другом в целях санитарии и экономии средств.

Таблица 2. Экспликация помещений 1-го этажа

№ помещения

Наименование помещения

Площадь, м2

1

Гостевая

11,18

2

Прихожая

17,11

3

Гостиная

29,11

4

Кухня-столовая

17,42

5

Сауна

6

Сан. узел

4,63

7

Котельная

6,38

8

Терраса

7,1

9

Терраса

12,5

10

Кладовая

3,87


Таблица 3 Экспликация помещений 2-го этажа

№ помещения

Наименование помещения

Площадь, м2

1

Спальня

20,12

2

Спальня

29,12

3

Спальня

17,89

4

Сан. узел

6,2

5

Холл

11,59

6

Балкон

6,51

7

Балкон

8,49

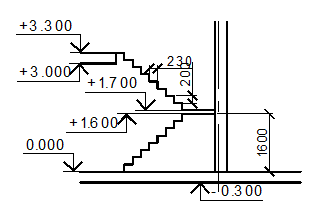

.3 Проектирование входного узла и лестницы

Для главного входа выбрано крыльцо с прямым входом. Вход в дом осуществляется через террасу, а затем через тамбур, заглубленный в основной объем коттеджа. Наружная и внутренняя двери тамбура шириной 1100 мм и высотой 2200 мм расположены по одной оси (рисунок 1 и 2).

Рисунок 1

Рисунок 2

Рисунок 3

.4 Пространственная композиция здания

Принято комбинированное объемно-планировочное решение здания. В плане здание расположено компактно, приближено к квадрату, взаимодействие между помещениями удобное.

.5 Технико-экономические показатели

Площадь застройки, м2

Площадь застройки определяется, как площадь горизонтального сечения по внешнему обводу здания первого этажа, включая выступающие части.

Sтер=115,76 м2

Площадь общая, м2

Площадь общая определяется, как сумма площадей всех помещений здания.

Sобщ =215,68 м2

Площадь жилая, м2

Площадь жилая определяется, как сумма площадей всех жилых помещений здания.

Sжил =119,01 м2

Строительный объем, м3.

Строительный объем определяется, как сумма строительных объемов подземных и надземных частей здания, без учета выступающих частей, балконов.

Vстр= 181,08 м2×3 м=543,24 м3

Коэффициент целесообразности планировки здания

К1=Sжил/Sобщ=119,01 м2/215,68 м2=0.552

Коэффициент использования внутреннего (строительного)

объема здания, м

К2= Vстр/ Sжил=543,24 м3/119,01 м2=4,56м.

3. Конструктивные решения

.1 Конструктивная система и схема здания


.2 Фундаменты

Фундамент ленточный, сборный из фундаментных подушек и фундаментных блоков. Глубина заложения фундамента:

Hp=Hнm+0,2=2*0,7+0,2=1,6 м.

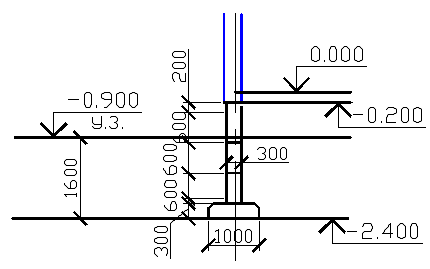

Рисунок 4

.3 Наружные стены

Наружные стены из деревянного бруса, размеры поперечного сечения 200 мм на 200 мм.

Теплотехнический расчет:

Исходные данные:

- расчетная средняя температура внутреннего воздуха жилого здания,  С (по табл. 1, ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата»);

относительная влажность внутреннего воздуха жилого здания,  (по табл. 1, ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата»);

расчетная температура наружного воздуха в холодный период года, ⁰С, для всех зданий, кроме производственных зданий, предназначенных для сезонной, эксплуатации, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92,  С ( по СНиПу 21-01-99* «Строительная климатология» ).

Расчетный коэффициент теплопроводности материала слоев О.К. Вт/(м·С), принимаем по приложению Д, СП 23-101-2004 «Проектирование тепловой защиты зданий», исходя из условия эксплуатации О.К. (А или Б), которое определяем по влажностному режиму помещения и зоне влажности района строительства (т.е. г. Тюмени) по табл. 2, СНиП 23-02-2003 «Тепловая защита зданий».

Влажностный режим помещения определяем по табл. 1, СНиП 23-02 -2003 «Тепловая защита здания» ( в нашем задании при  С и , что соответствует влажностному режиму помещения - нормальный). Зону влажности на территории города находим по карте зон влажности территории РФ, приведенной в прилож. В, СНиП 23-02-2003 «Тепловая защита зданий» (г. Тюмень относится к сухой зоне). Таким образом, по сухому влажностному режиму помещения и сухому на территории города, условие эксплуатации О.К. - А.

Мы принимаем конструкцию наружной стены, указанную на рис.5.

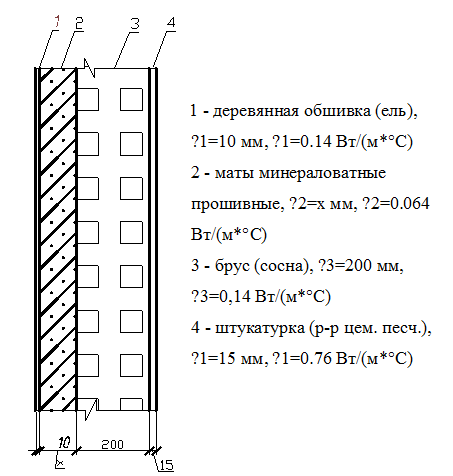

Рисунок 5. Схема ограждающей конструкции

Определим толщину утеплителя.

Определяем градусо-сутки отопительного периода:

,

где tint - температура внутреннего воздуха помещения = 20 0С.

tht - температура отопительного периода, принимаемая для периода со среднесуточной температурой наружного воздуха не более 8 0С (определяем по таблице 1 СНиПа 23-01-99 для г. Тюмень), tht=-7,2 0C.

zht - продолжительность отопительного периода, принимаемая для периода со среднесуточной температурой наружного воздуха не более 8 0С (определяем по таблице 1 СНиПа 23-01-99 для г. Тюмень), zht=225 суток.

))∙225=61200C∙сутки

По значению Dd в таблице 4 «Нормируемые значения сопротивления теплопередаче ограждающих конструкций» СНиПа «Тепловая защита зданий» определяем нормативное значение сопротивления теплопередачи Rreg для стены жилого здания:

Rreg=a∙Dd+b=0,00035∙6120+1,4=354

Далее определим приведенное значение сопротивления теплопередачи, которое должно быть не менее нормируемого значения.

R0≥Rreg


где Rsi - сопротивление теплопередаче внутренней поверхности ограждающей конструкции.

,  - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаем по таблице 7 «Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции», СНиП «Тепловая защита зданий» для стен: 8,7 .,

Rse - сопротивление теплопередаче наружной поверхности ограждающей конструкции. ,  - коэффициент теплоотдачи наружной поверхности ограждающей конструкции, принимаем по таблице 8 «Коэффициент теплоотдачи наружной поверхности  для условий холодного периода», СП 23-101-2004 для наружных стен: 23 .

i - сопротивление теплопередаче слоев ограждающей конструкции.

,

δ - толщина слоя,

λ - коэффициент теплопроводности.

Формула принимает вид:


Так как R0≥Rreg, то подставляем числовые значения и получаем:

=3,44, откуда находим x:

x=0,12 м=120 мм

Принимаем х=120 мм, т.е округляем до ближайшей промышленной толщины.

Таким образом, общая толщина ограждающей конструкции составляет:


.4 Внутренние стены и перегородки

Внутренние несущие стены - из бруса толщиной 200 мм, перегородки - из бруса толщиной 100 мм.

.5 Перекрытия

Перекрытия по деревянным балкам. На наружные стены балки укладываются от внутреннего края стены на 115 мм., на внутренние несущие стены - 100 мм.

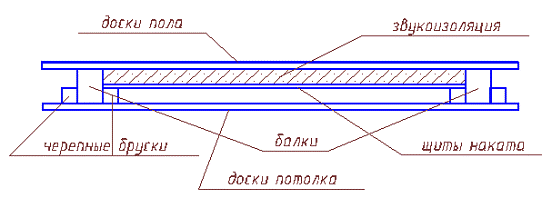

Рисунок 6

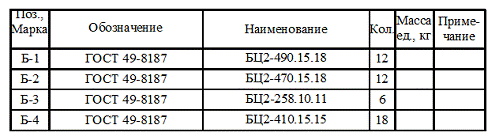

Таблица 5. Спецификация сборных элементов


.6 Крыша

Запроектирована стропильная, двускатная крыша. Запроектированные наклонные стропила опираются на несущую стену, на которой закреплен мауэрлат. Стропильные ноги запроектированы в виде деревянного бруса.

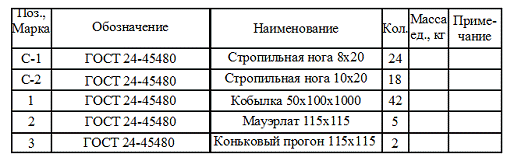

Таблица 6 Спецификация сборных элементов


Кровля запроектирована из металлочерепицы. Места стыка трубы и кровли обрамляется листами из оцинкованной стали.

Водосток - организованный, наружный. Он выполняется по водосточным трубам, водосточным воронкам и водосточным желобам.

.7 Окна, двери

Окна в здании запроектированы с двойным остеклением. Рамы в окнах деревянные. Размеры окон: 1500х1800мм, 900х1800мм. В оконных проемах устанавливаются также деревянные подоконные плиты и сливы из оцинкованной стали. Двери в здании запроектированы однопольные и двупольные. Размеры дверей: высота - 2200 мм, ширина двери 1300, 1100, 900 и 600 мм.

4. Благоустройство территории

.1 Зонирование территории

Площадь участка составляет 2500 м2. Длина участка 50 м, ширина - 50 м. Участок огражден забором высотой 1,5 м. На территории предусмотрены следующие функциональные зоны:

·  зона отдыха;

·  детская площадка;

·  хозяйственная зона.

Подъездная дорога шириной 4,5 м. Перед домом имеется асфальтированная площадка для подъезда и стоянки автомобилей. Также на территории размещен гараж на 2 автомобиля (1) площадью 28,8 м 2 и баня (2) площадью 28 м 2. По всему участку организованы тропы для более удобного перемещения по участку.

.2 Объекты малой архитектурной формы и сооружения

Для отдыха на территории участка предусмотрены скамьи, рядом с которыми расположены урны. На детской площадке расположены песочница и качели.

Таблица 7 - Ведомость малых архитектурных форм и переносных изделий

 Обозначение

Наименование

Кол.

Примечание

1

320-60

Скамья

4

Переносная

2

320-10

Урна для мусора

4

Переносная

3

Песочница

1

4

320-18

Качели

1

4.3 Озеленение

Основную часть территории участка занимают деревья и газон. По всему периметру забора участка посажены деревья. Также есть участок на заднем дворе под посадки овощей (3) площадью 90 м 2.

Таблица 8 - Ведомость элементов озеленения

Поз.

Наименование породы или вида насаждения

Возраст

Кол.

Примечание

1

Береза бородавчатая

5

26

Саженец

2

Газон обыкновенный




3

Яблоня сибирская


6



.4 Технико-экономические показатели

Площадь участка, м2

Площадь участка определяется по ограждению

Sтер=2500 м2

Площадь застройки, м2

Сумма площадей всех зданий на территории.

Sзастр = 206 м2

Площадь озеленения, м2

Sозел =2000 м2

Площадь замощения, м2.

Sзамощ= 200 м3

Коэффициент застройки

Кз=Sзастр/Sтер=206 м2/2500 м2=0,0824

Коэффициент озеленения

Коз= Sозел/ Sтер=2000 м2/2500 м2=0,8

Коэффициент использования территории

Ки.т.= (Sозел +Sзастр +Sзамощ )/ Sтер=2400 м2/2500 м2=0.95

5. Инженерное обеспечение

Электроснабжение, водоснабжение, водоотведение и теплоснабжение центральные. Мусорные баки находятся за пределами территории, вывоз осуществляется по договору с управляющей компанией. Вентиляция естественная.

Список литературы

1. Архитектурная физика: Учеб. для вузов: Спец. «Архитектура»/В.К. Лицкевич, Л.И. Макриненко, И.В. Мигалина и др.; Под ред. Н.В. Оболенского. - М.: Стройиздат, 2003. - 448с.

. Белоконев Е.Н., Абуханов А.З., Чистяков А.А., Белоконева Т.М. Основы архитектуры зданий и сооружений: Учебное пособие. - Ростов н/Д: Феникс, 2005. - 256 с.

. ГОСТ 21.508-93 «Правила оформления рабочей документации генеральных планов»

. Георгиевский О.В. Правило выполнения архитектурно-строительных чертежей: справочное пособие /О.В. Георгиевский. - 2-е изд.испр. и доп. - М.: АСТ, 2008.

. Дыховичный Ю.А. и др. Архитектурные конструкции. Книга I. Архитектурные конструкции малоэтажных жилых зданий/ Дыховичный Ю.А., Казбек-Казиев З.А., Марцинчик А.Б., Кириллова Т.И., Коротко О.В., Тищенко Н.Ф.: Учеб. Пособие. 2-е изд., перераб. и доп. - М.: «Архитектура - С»,2006. - 248с.

. Конструкции гражданских зданий: Учеб. пособие для вузов/ Т.Г. Маклакова, С.М. Нанасова, Е.Д. Бородай, В.П. Житков; Под ред. Т.Г. Маклаковой. - М.: Стройиздат, 1986. - 135 с.: ил.

. СНиП 23.01 - 99 “Строительная Климатология”

. СП 23 - 101 - 2004 “Проектирование тепловой защиты здания” (элект. кат.).

. Маклакова Т.Г., С.М. Нанасова, В.Г. Шарапенко, А.Е. Балакина Архитектура: Учебник. - М.: Издательство ABC, 2004 - 464с., с илл.

. Шерешевский И.А. Жилые здания. Конструктивные системы и элементы для индустриального строительства: Учеб. пособие для вузов. - «Архитектура - С», 124с., ил.
