Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Владимирский государственный университет имени А.Г. и Н.Г. Столетовых (ВлГУ)»

Институт инновационных технологий

Архитектурно-строительный факультет

Кафедра архитектуры

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

по дисциплине АП (1 уровень)

«Поселок на 1500-5000 жителей»

Выполнил:

Ст-т гр. АРХ-112

Нанактаев Д.А.

Владимир 2015 г.

Оглавление

Введение

I. Предпроектный анализ и оценка природной подосновы поселения

I.1 Геоморфология площадки

I.2 Гидрография

I.3 Условия инсоляции

I.4 Ветровой режим местности

I.5 Комплексная оценка территории

II. Архитектурно-планировочное решение поселка

II.1 Функциональное и строительное зонирование территории

II.2 Основные планировочные ограничения на территории селитебной зоны

II.3 Трассировка основных транспортных и пешеходных связей

II.4 Селитебная зона поселка

II.4.1 Общая планировочная структура

II.4.2 Общественное обслуживание населения

II.4.3 Жилая застройка

II.4.4 Транспортно-пешеходное обслуживание

II.4.5 Система озеленения

III. Баланс селитебной зоны территории поселка

IV.Основные технико-экономические показатели

Библиографический список

Приложение

Введение

Задача данного проекта - предложить планировку и застройку поселка, учитывая действительные нормы градостроительного проектирования, природно-климатические характеристики выбранного участка. Подобрать аналоги по принципам формирования застройки, планировочной структуре, функциональному зонированию, построению систем общественного обслуживания, озеленения и инженерно-транспортной инфраструктуры поселка.

Проектируемый поселок на 1500-5000 жителей находится в Калужской области к юго-западу от поселка Бабынино (54^o38’ с.ш.). В Бабынино расположен завод по производству масляных красок. В проектируемом поселке предполагается строительство фабрики по производству олифы.

Проектируемый поселок находится в климатическом районе IIВ, который характерен холодной зимой, теплым летом и ярко выраженными сезонными переходами.

Цель проекта - обретение навыков проектирования территории поселка и освоение строительной документации, а также лекционного курса «Основы теории градостроительства».

I. Предпроектный анализ и оценка природной подосновы поселения

I.1 Геоморфология площадки

Территория имеет три ярко выраженных холма. Самая высокая отметка - 180.5, расположена на юго-западе территории. Отметка второго холма, расположенного на северо-востоке - 176.3. Отметка третьего - 180, он находится к северу от второго. Территория имеет 5 выраженных водоразделов, расположенных на склонах юго-западного и северо-восточного холмов. А также 5 тальвегов, из которых наиболее ярко выражены два: тальвег, проходящий между северным и северо-восточным холмом и тальвег, проходящий во впадине на южном склоне северно-восточного холма. Направление тальвегов и водоразделов обусловлены спуском рельефа к реке, протекающей с северо-запада на юго-восток.

По уклонам поверхности территория делится на 3 основные группы: неблагоприятные, условно-благоприятные, благоприятные. Неблагоприятные территории расположены, в основном, на крутых берегах реки, а также по выраженным водоразделам и тальвегам.

I.2 Гидрография

По всей территории с северо-запада на юго-восток протекает река, средней шириной 15 м. На юге расположен небольшой остров. Водоохранная территория, определенная СанПином, равна 50 м.

I.3 Условия инсоляции

На данной территории неблагоприятными для селитьбы являются земли, расположенные на северных склонах и северо-восточных склонах холмов. Условно благоприятными являются земли, расположенные на западных и юго-западных склонах, они лежат к востоку от реки.

I.4 Ветровой режим местности

Проектируемый поселок располагается на территории Калужской области с умеренно континентальным климатом. По графикам роз ветров для г. Калуга можно выявить господствующие и «опасные» ветра. Господствующие - наиболее повторяющиеся, «опасные» - ветра, скорость ветра которых превышает 5 м/с. На данной территории таковыми являются для января восточные и юго-западные ветра, а для июля северные и северо-западные. (см. рис. 1)

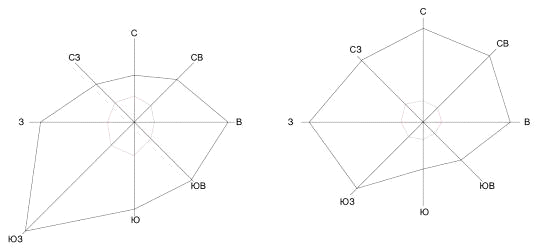

Январь                                                              Июль

Рис. 1 Роза ветров г. Калуга

Вывод: на обдуваемых этими верами участках застраиваемой территории следует обеспечить ветровую защиту, (см. Приложение, Схема 4)

По формуле

V_уч=V*k_n

вычисляем ветровой микроклимат, где V_уч - это скорость на участке, V - это скорость ветра , k_n- это коэффициент.

K₁ = 0.7-0.8;

K₂ = 1;

K₃ = 1.3-1.5;

K₄ = 1.8-2;

K₅ = 0.8;

K₆ = 0.5;

K₇ = 0.3-0.5;

Январь:

В

V₁ = 3*0.7 = 2.1 м/c

V₂ = 3*1 = 3 м/c

V₄ = 3*1.8 = 5.4 м/c

V₅ = 3*0.8 = 2.4 м/c

V₆ = 3*0.5 = 1.5 м/c

V₇ = 3*0.3 = 0.9 м/c

ЮЗ

V₁ = 4.9*0.7 = 3.43 м/c

V₂ = 4.9*1 = 4.9 м/c

V₃ = 4.9*1.3 = 6.37 м/c

V₄ = 4.9*1.8 = 8.82 м/c

V₅ = 4.9*0.8 = 3.92 м/c

V₆ = 4.9*0.5 = 2.45 м/c

V₇ = 4.9*0.3 = 1.47 м/c

Январь:

С

V₁ = 3.2*0.7 = 2.24 м/c

V₂ = 3.2*1 = 3.2 м/c

V₃ = 3.2*1.3 = 4.16 м/c

V₄ = 3.2*1.8 = 5.76 м/c

V₅ = 3.2*0.8 = 2.44 м/c

V₆ = 3.2*0.5 = 1.6 м/c

V₇ = 3.2*0.3 = 0.96 м/c

СЗ

V₁ = 3.8*0.7 = 2.66 м/c

V₂ = 3.8*1 = 3.8 м/c

V₃ = 3.8*1.3 = 4.94 м/c

V₄ = 3.8*1.8 = 6.84 м/c

V₅ = 3.8*0.8 = 3.04 м/c

V₆ = 3.8*0.5 = 1.9 м/c

V₇ = 3.8*0.3 = 1.14 м/c

.5 Комплексная оценка территории

В результате комплексного анализа, благоприятными для размещения поселка являются южный и юго-восточный участки территории, разделенные между собой рекою. Производство расположено к северо-востоку от поселения.

Численность населения рассчитывается по формуле N=S(га)*50(чел.) Площадь поселка составляет 97 гектаров, следовательно, численность населения составит 4850 человек.

Посёлок имеет форму овала, расширяющегося к юго-западу. Главная дорога поселка пересекает реку и, таким образом, посёлок делится на четыре основных части. Главный общественный центр расположен на пересечении реки и главной дороги в северо-западной четверти посёлка. В юго-восточной же находится вспомогательный центр. Таким образом обеспечивается хорошая доступность центра для любой части посёлка.

II. Архитектурно-планировочное решение поселка

II.1 Функциональное и строительное зонирование территории

Функциональное зонирование предусматривает разделение территории поселка на производственную, селитебную и рекреационную зоны.

Производственная зона размещается к северо-востоку от посёлка. Она связана с главной дорогой, выходящей из поселка в сторону магистрали. Для данного объекта - фабрика по производству олифы, санитарно-защитная зона составляет 50 м.

В селитебную зону входят жилая застройка, общественные здания, площади, парки. Общественный центр разбит на две части пересечением реки и главной улицы. Таким образом, достигается удобство его эксплуатации для жителей любой части посёлка. С северной и южной сторон к центру прилегает секционная застройка. Блокированная застройка также тяготеет к центру поселка и главой улице. Коттеджная застройка расходится по всем четырем направлениям от центра поселка. Усадебная занимает место на периферии.

Рекреационная зона представлена набережной реки, центральным парком и зелеными клиньями.

Талица 1. Расчет строительного зонирования поселка
