Организация строительства многоэтажного жилого дома
1. Исходные данные
Объект возведения - Блок-секция рядовая четырехэтажная 16-ти квартирная
по типовому проекту 77-08 сп. 85.
Дальность поставки материалов - 2 км.
Начало строительства - апрель.
Район строительства - г. Черногорск.
Рисунок 1 - Типовой проект жилого дома
строительный ведомость кран монтажный
Рисунок 2 - Строительные конструкции жилого дома
2. Ведомость подсчета объемов работ
№ п/п
|
Наименование работ
|
Единица измерения
|
Кол-во
|
Эскиз (формула подсчета)
|
А. Подготовительный цикл.
|
1
|
а) Планировка площадки
|
1000 м ²
|
2,52
|
|
|
б) Срезка растительного
слоя грунта толщиной 0,2 м
|
1000 м 3
|
0,5
|
Vрс= a×b×δ, где a- длина площадки, b- ширина площадки, δ- толщина раст. слоя
|
Б. Подземный цикл.
|
Земляные работы.
|
2
|
Разработка траншеи, из них:
|
1000 м 3
|
0,319
|
V=L*F ,где F=(a+b)/2*H а- ширина нижней части траншеи, b- ширина верхней
части траншеи, b =
a+2H×m, L-длина траншеи, H- высота траншеи, m- из СНиП
III-1-80* (стр.32)
|
|
а) в автосамосвал
|
|
0,223
|
|
|
б) в отвал
|
|
0,096
|
|
3
|
Разработка грунта вручную
|
100 м 3
|
0,25
|
V= a*L*t,
где t- толщина убираемого слоя
|
Возведение подземной части.
|
4
|
Устройство песчаного
основания под фундаменты
|
м 3
|
37,45
|
V=
S×δ, где S - площадь
поверхности основания δ
- толщина слоя
|
5
|
Укладка ленточных
фундаментов
|
100 шт.
|
0,97
|
Количество штук
|
6
|
Укладка блоков подвала
|
100 шт.
|
0,84
|
Количество штук
|
7
|
Монтаж плит перекрытий
площадью до 10 м 2
|
100 шт.
|
0,48
|
Количество штук
|
8
|
Устройство гидроизоляции
стен фундаментов из битума в 2 слоя
|
100 м 2
|
3,05
|
Площадь стеновых блоков,
находящихся под землей
|
9
|
Устройство горизонтальной
гидроизоляции в 2 слоя на битумной мастике
|
100 м 2
|
0,69
|
Площадь стеновых блоков под
кладку стен
|
10
|
Установка лест. площадок
|
100 шт.
|
0,02
|
Количество штук
|
11
|
Установка лест. маршей
|
100 шт.
|
0,02
|
Количество штук
|
12
|
Обратная засыпка грунта в
пазухи бульдозером
|
1000 м 3
|
0,096
|
Объем грунта в отвал
|
13
|
Уплотнение засыпанного в
пазухи грунта пневмотрамбовками
|
100 м 3
|
0,96
|
То же
|
Возведение надземной части
|
14
|
Кладка наружных стен с
утеплителем толщиной 640мм
|
м 3
|
548,37
|
По чертежам
|
15
|
Кладка внутренних стен
|
м 3
|
308,88
|
По чертежам
|
16
|
Кладка неармированных
перегородок
|
100 м 2
|
7,96
|
По чертежам
|
17
|
Кладка наружных стен
парапета
|
м 3
|
14,18
|
По чертежам
|
18
|
Монтаж брусковых перемычек
|
100 шт.
|
5,88
|
Количество штук
|
19
|
Монтаж плит перекрытий
площадью до 10 м 2
|
100 шт.
|
2,42
|
Количество штук
|
20
|
Монтаж плит лоджий площадью
до 5 м 2
|
100 шт.
|
0,12
|
Количество штук
|
21
|
Монтаж плит лоджий площадью
до 10 м 2
|
100 шт.
|
0,04
|
Количество штук
|
22
|
Установка лест. площадок
|
100 шт.
|
0,12
|
Количество штук
|
23
|
Установка лест. маршей
|
100 шт.
|
0,12
|
Количество штук
|
24
|
Устройство мет. ограждений
без поручней
|
100 м
|
0,48
|
По чертежам
|
25
|
Установка вентблоков массой
до 1т
|
100 шт.
|
0,02
|
Количество штук
|
Кровельные работы.
|
26
|
Огрунтовка оснований
битумной мастикой
|
100 м 2
|
3,43
|
По чертежам
|
27
|
Устройство пароизоляции
|
100 м 2
|
3,43
|
По чертежам
|
28
|
Устройство теплоизоляции
толщиной в 3 слоя
|
100 м 2
|
3,43
|
По чертежам
|
Устройство оснований под
полы
|
38
|
Устройство
тепло-звукоизоляции из ДВП под лаги
|
100 м 2
|
0,48
|
По чертежам
|
39
|
Устройство тепло-звукоизоляции
из мин.ват. плит толщиной 150 мм
|
100 м 2
|
0,48
|
По чертежам
|
40
|
Устройство лаг по плитам
перекрытия
|
100 м 2
|
0,48
|
По чертежам
|
41
|
Устройство пароизоляции из
рубероида в 1 слой
|
100 м 2
|
0,77
|
По чертежам
|
42
|
Устройство
цементно-песчаной стяжки
|
100 м 2
|
0,77
|
По чертежам
|
43
|
Устройство теплоизоляции
|
100 м 2
|
0,77
|
По чертежам
|
44
|
Устройство цементно-бетоной
стяжки
|
100 м 2
|
3,43
|
По чертежам
|
Отделочные работы.
|
45
|
Оштукатуривание
поверхностей улучшенная внутри здания
|
100 м 2
|
98,52
|
По чертежам
|
46
|
Оштукатуривание оконных и
дверных откосов
|
100 м 2
|
0,76
|
По чертежам
|
47
|
Гладкая облицовка стен
|
100 м 2
|
37,98
|
По чертежам
|
48
|
Облицовка стен керамической
плиткой типа "кабанчик"
|
100 м 2
|
0,84
|
По чертежам
|
49
|
Отделка поверхностей под
окраску и оклейку
|
100 м²
|
11,56
|
По чертежам
|
50
|
Окраска водными составами
|
100 м²
|
37,98
|
По чертежам
|
42
|
Окраска масляными составами
проемов дверных
|
100 м²
|
2,74
|
По чертежам
|
43
|
Окраска масляными составами
оконных проемов
|
100 м 2
|
1,06
|
По чертежам
|
44
|
Оклейка обоями
|
100 м 2
|
98,52
|
По чертежам
|
Устройство чистых полов
|
45
|
Устройство керамических
полов
|
100 м 2
|
0,77
|
По чертежам
|
46
|
Устройство линолеумных
полов
|
100 м 2
|
7,09
|
По чертежам
|
47
|
Устройство дощатых полов
|
100 м 2
|
0,48
|
По чертежам
|
48
|
Устройство бетонных
покрытий
|
100 м 2
|
40,43
|
По чертежам
|
Спецификация сборных железобетонных элементов
Наименование элемента
|
Марка элемента
|
Эскиз
|
Масса, т
|
Кол-во, шт.
|
Перемычки
|
1ПП12-3 2ПП17-5
|
0,1
|
588
|
|
Блоки фундаментные
|
ФБС 24.6.6 ФБС 12.6.6 ФБС
9.6.6
|
1,584
|
|
|
Плиты перекрытия
|
1ПК 60.12
|
2,8242
|
|
|
Лестничные марши
|
1ЛМ 27.12.14-4
|
1,112
|
|
|
Лестничные площадки
|
2ЛП 22.12-4П
|
|
1,3
|
12
|
. Выбор грузозахватных и монтажных приспособлений
№ п/п
|
Наименование приспособления
|
Назначение
|
Эскиз
|
Грузоподъемность, т.
|
Вес, т.
|
Высота строповки (м)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
1
|
Строп 4СК-10-4
четырехветвевой
|
Монтаж сборных элементов
|
|
5
|
0,05
|
3
|
2
|
Раздаточный бункер и ящик
для раствора
|
Подача бетона и раствора
|
0,25м30,078
|
3,3
|
|
|
3
|
Поддон для кирпича
ПКДМ-0,75
|
Подача кирпича 1030х520
|
|
|
|
|
4
|
Строп двухплетевой с
заделкой концов каната
|
Монтаж поддонов
|
L=3,6м
|
4
|
0,0072
|
|
. Выбор монтажного крана
1. Определяем высоту подъема крюка крана по формуле:
кр.стр.=hо.+hз.+hст.+hэл,
Где hо - высота стоянки крана над уровнем опирания конструкции;з -
величина запаса над местом опирания при транспортировке;ст - высота стропы; hэл.- высота элемента;
кр.стр= 11,7+0,5+0,22+4,2=16,62 м.
2. Находим вылет стрелы крана по формуле:
Lстр
=а/2+в+с = 3/2+3+9,4 = 13,9 м
. Грузоподъемность крана должна быть равной или превышать массу самого
тяжелого монтируемого элемента.
к.=Qэ.+Qгр.,
Где Qэ.- максимальная масса монтируемого элемента;гр - масса строп.
Qк.= 2,8 + 0,088 = 2,89 т
По данным показателям подбираем два крана и сравниваем из по
технико-экономическим показателям.
Краны принятые для сравнения - МКГ-25БР и РДК 25.
Сравнение монтажных кранов по технико-экономическим
показателям.
Выбор производим учитывая себестоимость монтажных для каждого крана.
Определим себестоимость работы каждого крана из выражения:
Е0 - единовременные затраты, включают в себя перебазирование крана с
объекта на объект, установку и т.д. (из справочника);
Тф - фактическое время работы машин на объекте, для сравнительного
расчета примем 1 смену;
Тг - нормативное время работы машин за год в сменах (обычно 300-400
смен), примем 350 смен;
Эсм - сменные эксплуатационные затраты, включают в себя заработанную
плату машиниста и стоимость ГСМ (из справочника).
№ п/п
|
Тип крана
|
Е0, руб.
|
Эг, руб.
|
Тф, смен
|
Тг, смен
|
Эсм, руб.
|
С, руб.
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
1
|
МКГ-25БР
|
16331,4
|
111660
|
1
|
350
|
1214,4
|
17864,83
|
2
|
РДК 25
|
20071,2
|
85620
|
1
|
350
|
1387,2
|
21703,03
|
Принимаем кран МКГ-25БР.
Рисунок 3 - Кран МКГ 25БР
5. Методы производства работ
№ п/п
|
Темы работ
|
Строительные процессы
|
Методы работ
|
1
|
Транспортные и
погрузо-разгрузочные работы
|
1.1 Транспортировка сб. ж/б
конструкций: плит покрытия; утеплителя; опалубки; 1.2 Кирпича 1.3 Сыпучих
материалов 1.4 Порошкообразных материалов 1.5 Тестообразных
|
Плитовозы, автомобили
Спецконтейнеры Бортовые автомобили Автосамосвалы Цементовозы, а/с
Автосамосвалы, автобетономешалки
|
2
|
Земляные работы
|
2.1 Планировка территории,
срезка растительного слоя, обратная засыпка 2.2 Рытье котлованов и траншей
|
Бульдозер ДЗ - 18 ЭО-3311
|
3
|
Каменные работы
|
3.1.Устройство кирпичных
перегородок 3.2.Контроль качества каменных работ
|
МКГ-25БР
|
4
|
Плотничные работы
|
4.1 Установка оконных и
дверных блоков
|
Вручную
|
5
|
Кровельные работы
|
6.1 Устройство кровель из
рулонного материала
|
МКГ-25БР
|
6
|
Теплоизоляционные и
гидроизоляционные работы
|
7.1 Теплоизоляционные
работы 7.2 Гидроизоляционные работы
|
Вручную
|
7
|
Облицовочные и штукатурные
работы
|
8.1 Облицовка поверхностей
стен 8.2 Оштукатуривание перегородок и откосов
|
Вручную
|
8
|
Малярные, обойные и
стекольные работы
|
9.1 Окраска поверхностей
стен 9.2 Оклейка стен обоями 9.3 Остекление проемов
|
Краскопульт, валик. ручная
работа Усовершенствованная технология раскроя обоев Вручную
|
9
|
Устройство полов
|
10.1 Плиточных 10.2
Линолеумные 10.3 Дощатые
|
Вручную. С помощью ручных
инструментов
|
6. Расчёт нормокомплекта
Потребность в технических ресурсах выражается в расчёте количества и типа
инструмента, инвентаря и приспособлений.
Нормокомплект на бригаду монтажников из 2 человек
№п/п
|
Наименование инструмента
|
Норма на 100 человек
|
Количество на 2 человека
|
1
|
Зубила слесарные 10,20 и 25
|
100
|
2
|
2
|
Кельмы типа КБ для каменных
и бетонных работ
|
100
|
2
|
3
|
Кернеры 3 и 6
|
25
|
1
|
4
|
Ключи
|
50
|
1
|
5
|
Ключи гаечные разводные 19
и 30
|
25
|
1
|
6
|
Ключи гаечные торцевые
квадратные и шестигранные к коловороту с трещоткой
|
25
|
1
|
7
|
Коловорот с трещоткой
|
25
|
1
|
8
|
Кувалды остроконечные №3 и
№8
|
50
|
1
|
9
|
Лом монтажный ЛМ-24
|
50
|
1
|
10
|
Молоток А-5
|
50
|
1
|
11
|
Молоток-кирочка типа МКИ
|
25
|
1
|
12
|
Отвес типа О-200
|
50
|
1
|
13
|
Рулетка РЖ-2
|
100
|
2
|
14
|
Рулетка РС-20
|
100
|
2
|
15
|
Скребок
|
50
|
1
|
16
|
Угольник 500*240
|
25
|
1
|
17
|
Уровень строительный типа
УС1-300
|
50
|
1
|
18
|
Щётка стальная
прямоугольная
|
50
|
1
|
Ведомость инструментов, инвентаря и приспособлений
№ пп
|
Наименование
|
Тип, ГОСТ, марка
|
Кол-во
|
Техническая характеристика
и назначение.
|
1
|
2
|
3
|
4
|
5
|
1
|
Кирпичная кладка Отвес
|
ОТ-600
|
2
|
Выверяет вертикальность
стен, простенков, столбов и углов кладки. Выработка на 1 чел-день м3 кладки=2,2
по ЕНиРу. Затраты труда на 1 м3 кладки чел-час=3,6 по ЕНиРу. Исполнители:
Каменщик 4-го разряда, Каменщик 2-го разряда.
|
2
|
Метр стальной складной
|
|
2
|
|
3
|
Кельма для бетонных и
каменных работ - стальная лопатка с деревянной ручкой
|
КБ
|
24
|
Для разравнивания раствора
по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего
раствора.
|
4
|
Молоток - кирочка
|
МКИ
|
16
|
Для рубки целого кирпича на
половинки, четвертинки, для обтесывания кирпича.
|
5
|
Лопата растворная ЛР
|
ГОСТ 3620-76
|
4
|
Для подачи и расстилания
раствора на стене. Ей перемешивают раствор в ящике и разравнивают его между
верстами под забутку.
|
6
|
Уровень строительный
|
УС6-1-750
|
|
|
7
|
Правило дюралюминиевое
|
|
8
|
Проверка лицевой
поверхности кладки
|
|
Лестницы
|
|
6
|
Для подъема на подмости
|
|
Площадка-подмости
|
|
2
|
Для устройства рабочего
места
|
|
Ведро
|
|
2
|
Для воды
|
|
Земляные работы Нивелир,
рейка
|
ГОСТ 10528-85
|
16
|
Для определения высоты
точек, лежащих на поверхности земли
|
|
Рулетка
|
|
1
|
Длина = 20 метров. Для
промера вдоль осей здания и поперек траншеи
|
|
Кровельные работы Станок
|
|
1
|
Для перемотки рулонных
материалов
|
|
Контейнер
|
|
13
|
Для рулонных материалов
массой 78кг.
|
|
Форсунка
|
|
1
|
Для очистки и грунтовки
основания
|
|
Нож
|
ТУ 35-1175-70
|
2
|
Для резки рулонных
материалов
|
|
Гребок деревянный с
резиновой вставкой
|
|
2
|
Для устройства бронирующего
слоя
|
|
Штангенциркуль
|
ЩЦТ-1-125
|
|
|
. Расчёт автотранспорта
Тип покрытия - автомобильные покрытия;
скорость движения автотранспортных средств: 60 км/ч;
дальность поставки материалов: 2 км
Требуемое количество транспортных средств для перевозки элементов
определяют по формуле:
Где
Qi - масса всех
элементов данного типа монтируемых в течении одних суток т/сут.
С
- количество смен работы транспорта в сутки.
Псмi-сменная
производительность одной транспортной единицы при перевозке изделий данного
типа.
T - количество
часов в смену
Р
- паспортная грузоподъемность транспортных средств
Кв
- коэффициент использования транспорта во врем. 0,8
Кr -
коэффициент использования транспорта.
Рф
- фактическая грузоподъемность транспорта.
t1 - время
погрузки конструкций
t2 - время
разгрузки конструкций
L - расстояние
от завода до объекта 2км.
V - средняя
скорость движения транспорта.
tт - время
маневра 58 мин. =0,0830,133
часа.
Определение
количества транспортных единиц.
Для
поддонов:
Т=8ч.
Р=14т. Кв=0,8 t1+t2=8+5=0.13+0.084
Кr-16/20=0.8
tт=0.083ч V =60 км/ч
Q=1425т.
принимаем
3 машины.
Для
перемычек:
Т=8ч.
Р=14т. Кв=0,8 t1+t2=0,43 L=25
Кr-13/14=0,96
tт=6мин. V =60км/ч
Q=58,8т.
принимаем
1 машину.
Для
плит лоджий:
Т=8ч.
Р=13,5т. Кв=0,8 t1+t2=0,43 L=25км
Кr-4*2,3/13,5=0.7
tт=0,1ч V =60км/ч
Q=24т.
принимаем
1 машину.
Для
плит покрытия:
Т=8ч.
Р=14т. Кв=0,8 t1+t2=0,43 L=25км
Кr-13/14=0.75
tт=0,12ч V =60км/ч
Q=677,6т.
принимаем
4 машины
Для
лест. маршей:
Т=8ч.
Р=13,5т. Кв=0,8 t1+t2=0,43 L=25км
Кr-11,4/13,5=0.84
tт=0,1ч V =60км/ч
Q=13,2т.
принимаем
1 машину.
Для
лест. площадок:
Т=8ч.
Р=13,5т. Кв=0,8 t1+t2=0,43 L=25км
Кr-11,6/13,5=0.85
tт=0,1ч V =60км/ч
Q=15,6т.
принимаем
1 машину.
. Строительный генеральный план
Стройгенплан разработан на период производство работ надземного цикла на
строительство 4-х этажной блок-секции.
На стройгенплане размещается строящийся объект с размерами в осях 33*9,4
м; площадка для складирования конструкций и материалов и временные дороги.
Бытовой городок размещается на строительной площадке.
Строительная площадка ограждается временным забором из щитов высотой 1,8
м. На въезде и выезде со стройплощадки располагаются знаки безопасности
дорожного движения, на въезде дополнительно вывешена схема движения
автотранспорта по площадке.
Открытые склады рассчитаны для хранения 100% требуемого количества
сборных ж/б конструкций на 1 этаж. Складирование предусмотрено в штабелях на
деревянных подкладках.
Стройплощадка обеспечена временными сетями водо- и электроснабжения,
запитанных от постоянно действующих сетей. Обеспечение водой осуществляется
временным водопроводом из стальных труб с условным проходом 15 мм. Обеспечение
строительства электроэнергией осуществляется с использования понижающего
трансформатора ТМ 50/6.
Выбор и расчет временных зданий и сооружений
Проектирования временных городков начинаем с определения общего числа
людей работающих на строительной площадке.
Определяем общее число работающих на строительной площадке по формуле:
Nобщ = (Nраб+ NИТР+ Nслуж+ Nмоп)*k
где Nраб - число рабочих, принимается
максимальное по календарному плану;
NИТР
=8% - инженерно-технические работники;
Nслуж
=5% - количество служащих;
Nмоп =
2% - младший обслуживаемый персонал;
k =
1,05 - коэффициент, учитывающий людей, находящихся на больничном, на
командировках и т.д.
NИТР =
Nраб /85% ×
8% = 5 чел.
Nслуж
= Nраб /85% ×
5% = 3 чел.
Nмол =
Nраб /85% ×
2% = 1 чел.
Nобщ =
61
Расчет временных зданий и сооружений сведены в табличную форму:
Номенклатура
|
Ед. изм.
|
Кол.
|
Нормативный показатель на
ед. изм.
|
Параметры здания
|
Стоимость здания, тыс.руб
|
|
|
|
|
Габариты м
|
Полезная площадь
|
|
Прорабская
|
Чел.
|
6
|
4
|
9*2,7*2,7
|
1,8
|
2,7
|
Гардероб муж.
|
Чел.
|
40
|
0,7
|
6,7*2,7*2,7
|
18
|
2,7
|
Гардероб жен.
|
Чел.
|
15
|
0,7
|
6,7*2,7*2,7
|
18
|
2,7
|
Помещение для приема пищи
|
Чел.
|
55
|
0,1
|
6,7*2,7*2,7
|
18
|
2,7
|
Душевая
|
Чел.
|
0,54
|
6,7*2,7*2,7
|
18
|
2,7
|
Будка охранника
|
-
|
-
|
-
|
-
|
6
|
0,3
|
Уборная
|
-
|
-
|
-
|
1,3*2,1*2,5
|
2,7
|
0,136
|
На основе всех предшествующих расчетов принимаем количество и типы
временных зданий.
Расчет потребности в воде
Расчет потребности в воде осуществляется по формуле:
общ.= Qпр.+ Qхоз.,
Где Qобщ.- общая потребность в воде;пр.- вода на хозяйственные
нужды;хоз.- вода на производственные нужды;
Потребители
|
Ед. изм
|
Кол. работ
|
Уд. расход на хоз.-пит.
нужды
|
Уд. расход на пром. нужды
|
Коэф-нт. на неучтенные
нужды
|
Коэф-нт. на часовую
неравномерность потр. воды
|
Продолжительность
потребления (час)
|
Общий расход воды (л/с)
|
Производственные нужды
|
А) Поливка кирпича
|
1000 шт
|
362,75
|
-
|
100
|
1,2
|
1,5
|
8
|
2,27
|
Б) Поливка бетона
|
м 3
|
10,3
|
-
|
100
|
1,2
|
1,5
|
24
|
0,21
|
Хоз-пит. нужды
|
А)Питьевые нужды
|
Чел.
|
61
|
15
|
-
|
-
|
3
|
8
|
0,095
|
Б) Прием душа
|
Чел.
|
25
|
30
|
-
|
-
|
-
|
0,75
|
0,28
|
) Определяем потребность в воде на производственные нужды Qпр.:
где δi - объем работ, выполняемых в смену,- норма расхода воды на
единицу объема работ,- коэффициент неравномерности потребления воды,-
продолжительность смены.
) Определяем потребность в воде на хозяйственные нужды Qхоз.:
где qx - удельный расход воды на хозяйственно питьевые нужды,д - расход
на прием душа одним рабочим,
Пр - число работающих в наиболее загруженную смену,
Пд - число работающих, пользующихся душем,- продолжительность смены,-
продолжительность пользования душевой установкой,ч - коэффициент часовой
неравномерности водопотребления.
) Определяем общую потребность в воде:общ.= 2,855 л/сек.
) Определяем диаметр трубопровода
где υ- скорость движения воды (0,7-0.9сек.)
Расчет потребности в электроэнергии
Виды электроэнергии:
электроэнергия на освещение строительной площадки;
электроэнергия питания двигателей;
электроэнергия на технологические нужды.
Определяем общую мощность по формуле:
_
где ? - коэффициент, учитывающий потери в сети электроэнергии
(1,05-1,1);- мощность отдельных потребителей;- коэффициент одновременности;?i -
коэффициент использования мощности.
n -
количество потребителей.
№ п/п
|
Наименование потребителей
|
Ед. изм.
|
Кол-во потребителей
|
?
|
Мощность отдельных
потребителей, Pi
|
Kci
|
cos?i
|
Суммарная потребляемая
мощность, кВт
|
1
|
Кран монтажный КБ-100
|
шт.
|
1
|
1,1
|
40
|
0,6
|
0,7
|
34,28
|
2
|
Охранное освещение
|
-
|
4,55
|
|
1,5
|
-
|
-
|
7,26
|
3
|
Сварочный трансформатор
|
шт.
|
1
|
|
16
|
0,35
|
0,4
|
19,2
|
4
|
Административно-бытовые
помещения
|
100 м2
|
1,08
|
|
0,95
|
1,45
|
0,8
|
1,23
|
5
|
Нар-е освещение:
стройплощадки
|
1000 м2
|
2,8
|
|
7,2
|
1
|
1
|
15,6
|
Итого:
|
|
Определяем требуемую мощность трансформатора по следующей формуле:
Ртр=Робщ?kз,
Где
k-
коэффициент запаса (1,1);
Ртр=77,57*1,1=85,33 кВА
По расчетной трансформаторной мощности подбираем силовой трансформатор
ТМ-50/6.
Расчет необходимых площадей складов
Расчет площади складов выполняется по формуле:
Гдеоткр.- полезная площадь склада;- расчетный запас материала на складе;-
количество материала в одном штабеле;штаб. - площадь одного штабеля, пакета;Н -
коэффициент плотности укладки.
Запас сборных ж/б конструкций принят на возведение одного типового этажа,
а запас кирпича принят с расчетом на недельный запас.
Наименование материалов и изделий
|
Ед. изм.
|
Количество материала на
этаже, N
|
Размеры
|
Площадь, занимаемая одним
элементом (штабелем), Sштаб.
|
Количество элементов,
укладываемых в штабель, n
|
Коэффициент плотности, KН
|
Требуемая площадь, F
|
|
|
|
Длина
|
Ширина
|
|
|
|
|
1. Плиты перекрытия
|
|
|
|
|
|
|
|
|
ПК 60.15
|
шт
|
8
|
6,0
|
1,5
|
9
|
8
|
1,2
|
10,8
|
ПК 60.10
|
шт
|
18
|
6,0
|
1,0
|
6
|
6
|
1,2
|
21,6
|
ПК 60.12
|
шт
|
8
|
6,0
|
1,2
|
7,2
|
8
|
1,2
|
8,64
|
ПК 51.10
|
шт
|
4
|
5,1
|
1,0
|
5,1
|
4
|
1,2
|
6,12
|
ПК 51.15
|
шт
|
10
|
5,1
|
1,5
|
7,65
|
5
|
1,2
|
12,24
|
Плиты лоджий
|
|
|
|
|
|
|
|
|
ПРЛ 36.12
|
шт
|
2
|
3,6
|
1,2
|
4,32
|
2
|
1,2
|
5,18
|
ПЛ 30.12
|
шт
|
3
|
3,0
|
1,2
|
3,6
|
3
|
1,2
|
4,32
|
ПРЛ 60. 12
|
шт
|
1
|
6,0
|
1,2
|
7,2
|
1
|
1,2
|
8,64
|
Лест. площадки
|
шт
|
4
|
2,2
|
1,4
|
3,88
|
4
|
1,2
|
3,7
|
Лест. марши
|
шт
|
4
|
2,7
|
1,1
|
2,97
|
2
|
1,2
|
7
|
4. Кирпич керамический
|
1000 шт
|
89,27
|
1,02
|
0,53
|
0,54
|
0,4
|
1,2
|
144,62
|
Итого:
|
232,77
|
. Техника безопасности, мероприятия, рекомендации по обустройству
строительной площадки и охрана окружающей среды
При производстве строительно-монтажных работ строго соблюдать требования
СНиП 12-03-2001 ч. 1; СНиП 12-04-2002 ч. 2 "Безопасность труда в
строительстве"; свод правил СП 12-135-2002 "Безопасность труда в
строительстве".
Санитарно-бытовые помещения находятся в существующем здании.
Зоны постоянно действующих опасных производственных факторов во избежании
доступа посторонних лиц должны иметь защитные ограждения, зоны потенциально
действующих опасных производственных факторов должны иметь сигнальные
ограждения.
Ограждения, примыкающие к местам массового прохода людей, нужно оборудовать
сплошным защитным ограждением высотой не менее 2 м и быть оборудованы сплошным
защитным козырьком согласно ГОСТ 23407-78
Выходы строящегося здания нужно сверху защищать сплошным навесом шириной
не менее ширины входа с вылетом на расстояние не менее 2 м от стены здания.
Угол, образуемый между козырьком и вышерасположенной стеной над входом, должен
быть 70-75 градусов.
Строительная площадка, рабочие места, проезды и подходы к ним в темное
время суток должны быть освещены
Рабочие места и проходы к ним, расположенные на перекрытиях, покрытиях на
высоте более 1,3 м и на расстоянии менее 2 м от границы перепада на высоте,
должны быть ограждены защитными или страховочными ограждениями, а при
расстоянии более 2 м - сигнальными ограждениями.
Скорость движения автотранспорта на стройплощадке не должна превышать 5
км/ч.
Проходы на рабочих местах и к рабочим местам должны отвечать следующим
требованиям: ширина одиночных проходов к рабочим местам и на рабочих местах
должна быть не менее 0,6 м, а на высоте таких проходов в свету - не менее 1,8
м.
Средства подмащивания, применяемые при кладке, должны отвечать
требованиям СНиП 12-03.
Кладка стен ниже и на уровне перекрытия, устраиваемых из сборных
железобетонных плит, должна производится с подмостей нижележащего этажа.
Монтаж конструкций каждого вышележащего этажа здания нужно производить
после закрепления всех установленных монтажных элементов по проекту и
достижения бетоном (раствором) стыков несущих конструкций прочности, указанной
в проекте.
При возведении зданий запрещается выполнить работы, связанные с
нахождением людей в одной захватке (участке) на этажах, над которыми
производится перемещения, установка и временное закрепление элементов сборных
конструкций.
Охрана труда при складировании и хранении материалов, изделий.
Материалы, конструкции, оборудование нужно размещать на выровненных
площадках, принимая меры против самопроизвольного смещения, просадки, осыпания
и раскатывания складируемых материалов.
Подкладки и прокладки в штабелях складируемых материалов и конструкций
располагать в одной вертикальной плоскости. Их толщина при штабелировании
панелей, блоков и тому подобных конструкций должна быть больше высоты
выступающих монтажных петель не менее, чем на 20 см. Применять круглые
прокладки запрещается.
Между штабелями (стеллажами) должны быть предусмотрены проходы шириной не
менее 1 м.
При работе на штабелях высотой более 1,5 м надо применять переносные
инвентарные приставные лестницы, соответствующие ГОСТ 24258-80.
Разбирать штабель нужно сверху вниз уступами.
Нельзя выдергивать отдельные материалы из середины штабеля.
Расстояние от складируемых материалов до бровок выемок (траншей) должно
быть не менее 2 м (от бровки призмы обрушения или крепления выемки).
Запрещается многоярусная укладка громоздких грузов неправильной формы, а
также грузов в непрочной таре, которая может не выдержать нагрузку верхних
рядов.
Пылевидные материалы нужно хранить в закрытых емкостях, принимая меры
против распыления в процессе погрузки и разгрузки. Загрузочные отверстия должны
закрываться решетками, а люки - затворами.
Материалы, содержащие вредные или взрывоопасные растворители нужно
хранить в герметически закрытой таре.
При складировании материалов, конструкций и оборудования их укладывают
следующим образом:
§ кирпич: пакетах на поддонах - не более чем в два яруса, в контейнерах - в
один ярус, без контейнеров - высотой не более 1,7 м;
§ фундаментные блоки: в штабелях высотой не более 2,6 м на подкладках и
прокладках;
§ плиты перекрытий: в штабель высотой не более 2,5 м на подкладках и с
прокладками;
§ круглый лес: в штабель высотой не более 1,5 м с прокладками между рядами
и установкой упоров против раскатывания, ширина штабеля менее ее высоты не
допускается;
§ мелкосортный металл: в стеллажи высотой не более 1,5 м;
§ пиломатериал: в штабель, высота которого при рядовой укладке составляет
не более половины ширины штабеля, а при укладке в клетки - не более ширины
штабеля;
§ нагревательные приборы (радиаторы):в виде отдельных секций или в сборном
виде - в штабель высотой не более 1 м;
§ стекло в ящиках и рулонный материал: вертикально в один ряд на
подкладках;
§ черные прокатные металлы (листовая сталь, швеллеры, двутавровые балки,
сортовая сталь): в штабель высотой до 1,5 м на подкладках и с прокладками;
§ стекло в ящиках и рулонный материал: вертикально в один ряд на
подкладках;
§ черные прокатные металлы (листовая сталь, швеллеры, двутавровые балки,
сортовая сталь): в штабель высотой до 1,5 м на подкладках и с прокладками;
§ теплоизоляционные материалы: в штабель высотой до 1,2 м с хранением в
закрытом помещении (сухом);
§ трубы диаметром до 300 мм: в штабель высотой до 3 м на подкладках и
прокладках с концевыми упорами;
§ баллоны со сжатыми газами нужно хранить в специальных закрытых,
проветриваемых помещениях, изолированных от источников открытого огня и мест
сварки.
Сыпучий материал (гравий, песок) нужно хранить складывая на высоту не
более 5 м с учетом угла естественного откоса. Для данного вида материала он
составляем 30-45 градусов.
Охрана труда при выполнении погрузочно-разгрузочных работ.
Строповку грузов следует производить инвентарными стропами или
специальными грузозахватными устройствами. Способы строповки должны исключать
возможность падения или скольжения застропованного груза.
К строповке грузов допускается только лица, прошедшие специальное
обучение и имеющие удостоверение стропальщика.
Установка (укладка) грузов на транспортные средства должна обеспечивать
устойчивое положение при транспортировании и разгрузке.
При выполнении погрузочно-разгрузочных работ не допускается строповка
груза, находящегося в неустойчивом положении, а также смещение строповочных
приспособлений на приподнятом грузе.
Перед погрузкой или разгрузкой панелей, блоков и других сборных
железобетонных конструкций монтажные петли должны быть осмотрены, очищены от
раствора или бетона и при необходимости выправлены без повреждения конструкции.
При перемещении легковоспламеняющихся жидкостей, баллонов с газами,
горючих материалов, курить и пользоваться открытым огнем для любых целей
запрещается.
Баллоны с горючими газами нельзя перевозить и складировать вместе с
кислородными, а последние - с каким- либо жировым веществом или маслом,
Баллоны, наполненные газами, нельзя перевозить вместе с другими грузами.
На баллоне должна быть надпись с названием газа. Перемещение баллонов
разрешается только при наличии не них колпаков, предохраняющих вентиль от
повреждения и загрязнения.
Перемещать баллоны можно только на специальных носилках или тележках. При
этом баллоны должны быть закреплены в специальных гнездах.
Во время перекладывания грузов в бочках, барабанах рабочий должен
находиться сзади перемещаемого груза.
Длинномерные грузы (доски, подтоварник) должны переносится рабочими на
одном плече. Поднимать и опускать груз следует по команде. При сбрасывании
груза все рабочие должны находится по одну сторону от него.
Тяжелые штучные материалы, а также ящики с оборудованием следует
перемещать с помощью специальных (роликовых) ломов по подкладкам и каткам.
Катки должны быть прочными, ровными, иметь достаточную длину, а их концы не
должны выступать из-под груза более чем на 0,4 м. При перемещении груза рабочий
должен находится с боковой стороны.
При передвижении тяжеловесных грузов по наклонной плоскости надо
применять тормозящие якоря и лебедки.
При использовании лебедки для разгрузки и перемещения груза нельзя
находиться около натянутого троса.
При разгрузке барабанов с кабелями, проводами или тросами нельзя
сбрасывать их с платформы автомобиля на землю.
Барабаны необходимо удерживать оттяжками при помощи лебедок или других с
платформы автомобиля на землю.
Барабаны необходимо удерживать оттяжками при помощи лебедок или других
приспособлений, установленных с противоположной стороны транспортных средств.
Погрузка и разгрузка автотранспорта.
При загрузке автомобилей экскаватором или кранами водителю и другим лицам
запрещается находится в кабине автомобиля.
При загрузке транспортных средств следует учитывать, что верх
перевозимого груза не должен превышать габариты высоты проездов под мостами,
переходами и в туннелях.
Перед открыванием бортов грузовых автомобилей надо убедится в безопасном
расположении грузов в кузове. Открывать борт надо одновременно двум рабочим под
контролем водителя, причем находиться нужно сбоку от открываемого борта.
Очищать кузов автомобиля-самосвала от остатков сыпучих, вязких
строительных растворов и бетона надо скребками с длинными рукоятками, находясь
на земле. Очищать кузов, стоя на бортах, запрещается.
Автомобиль, находящийся под погрузкой или разгрузкой, должен быть
поставлен на тормоза.
Рабочим, занятым на погрузочно-разгрузочных работах, запрещается:
1) запускать двигатель автомобиля;
2) работать на автомобилях или прицепах с неисправными полами,
бортами и запорам кузова;
) пользоваться для увязки веревкой с потертыми местами и узлами;
) садиться на борт кузова и кабину, стоять на подножке автомобиля,
курить и принимать пищу;
) находиться в кузове автомобиля при перевозке длинномерных,
воспламеняющихся, взрывчатых, горючих, пылящихся грузов, химикатов, баллонов со
сжатым газом и крупногабаритных грузов;
6) находится в кузове автомобиля, прицепа или полуприцепа при погрузке
грузов механизмами или из бункеров
При погрузке и укладке грузов в кузов автомобиля надо соблюдать следующие
правила:
1) при погрузке навалом груз не должен возвышаться над бортом
кузова, располагать груз следует равномерно по всей площади кузова;
2) высота груза не должна превышать более 3,8 м от поверхности
дороги до высшей точки груза;
) ящики, бочки и другой штучный груз должен быть уложен плотно,
без промежутков, чтобы при движении он не мог перемещаться по кузову;
) при установке грузов в катучей или в бочковой таре в несколько
рядов их надо накатывать по слегам, бочки с жидкостью надо устанавливать
пробкой вверх, каждый ряд надо укладывать на прокладках их досок с
подклиниванием всех крайних рядов.
При погрузке, выгрузке и перевозке длинномерных грузов надо соблюдать
следующие правила:
1) длинномерные грузы перевозить на автомобилях с прицепами или
полуприцепами;
2) выгружать штучные длинномерные грузы (бревно, балки, рельсы) с
помощью прочных прокатов не менее чем двумя рабочими;
) при перевозке грузов (трубы, балки) длиной более 6 м надежно
крепить их к прицепу;
) если длинномерные грузы имеют разную длину, более короткие
располагать сверху;
) запрещается грузить длинномерный груз по диагонали в кузове,
оставляя выступающие за боковые габариты автомобиля концы, и загораживать двери
кабины водителя.
Рекомендации по обеспечению электробезопасности при строительно-монтажных работах.
- в зоне действия монтажного крана линию необходимо выполнять 4-х жильным
кабелем АПВБ, ААБ и др. Кабель проложить в траншее на глубине 0,7м, при
пересечении улиц - 1м;
- в местах пересечения с дороги и подземными коммуникациями
кабель прокладывать в асбоцементных трубах диаметром 100мм (ПУЭ).
. Монтажные и ремонтные работы на электрических сетях и электроустановках
должны производиться только после полного снятия с них напряжения и при
осуществлении мероприятий по обеспечению безопасного выполнения работ. Работу
производить в присутствии мастера (ответственного за электробезопасность).
. Для защиты людей от опасности случайного прикосновения к проводам
наружной электропроводки ее прокладывать с соблюдением следующих наименьших
расстояний: по вертикали 2,5 м над балконом, крыльцом; по горизонтали 0,5 м -
над окном: 1 м - под балконом или окном; 2,75 от земли. При вертикальной
прокладке горизонтальные расстояния до окна 0,75, до балкона - 1 м. При
прокладке проводов возле зданий на опорах расстояние от над до балконов и окон
должно быть не менее 1,5 м (ПУЭ п. 2.1.75).
. Основное требование к устройству электрического освещения следующее:
создание требуемой и равномерной освещенности в соответствии с нормами.
Строительная площадка освещается прожекторами ПЗС, их устанавливать на
специальных металлических вышках или достаточно высоких частях прилегающих к
строительству зданий. Высота установки прожекторов, исключающая их слепящее
действие 13 м (СН 81-80*). Для охранного освещения высота подвеса светильников
должна быть при мощности лампы 200-300Вт - 6,5 м. В помещениях повышенной
опасностью и особо опасных высота светильников над полом должна быть не менее
2,5 м. Для установки на меньшей высоте следует применять светильники,
конструкция которых исключает доступ к лампе без специальных приспособлений или
нужно использовать напряжение не свыше 42В (СНиП III-4-80*). Временную наружную
проводку на строительной площадке следует выполнять изолированным проводом на
надежных опорах так, чтобы нижняя точка провода находилась на высоте не менее
2,5 м над рабочим местом, 3,5 м - над проходами и 6м - над проездами. Для
переносных светильников в условиях строительства напряжение должно быть не выше
42В, а в особо опасных местах (особо сырые участки, траншеи, шахты) не выше
12В. Штепсельное соединение на 12 и 42В должны иметь цвет резко отличительный
от окраски штепсельных соединений на напряжение выше 42В (СНиП III-4-80*).
. Запрещается производить строительные работы, складировать материалы,
устраивать стоянки машин в охранной зоне высоковольтной линии, без согласования
с организацией эксплуатирующей линию. Охранные зоны высоковольтных линий,
проходящих по территории строительной площадки определяются параллельными
прямыми, отстоящими от крайних проводов на расстояние для высоковольтных линий.
. Напряжение переносного электроинструмента должно быть не свыше 220В в
помещениях без повышенной опасности и не выше 42В в помещениях с повышенной
опасностью, особо опасных и вне помещений. Работать инструментом при напряжении
выше 42В в условиях с повышенной опасностью, разрешается только в
диэлектрических перчатках. При каждом, даже кратковременном перерыве в работе,
переходе на другое рабочее место, осмотрах, регулировки и смазке, инструмент
необходимо отсоединить от сети.
Эксплуатация электроинструмента должна осуществляться под контролем лица,
ответственного за технику безопасности на строительном участке (СНиП III-4-80
п. 2.13).
. Наружные электропроводки прокладывать по наружным стенам зданий и
сооружений под навесами, а так же на опорах с тремя-четырьмя пролетами до 25м
каждый вне улиц, дорог (ПУЭ).
Указания по технике безопасности.
1. При выполнении электрических сетей на строительной площадке,
необходимо предусматривать возможность отключения всех электрических установок
в пределах отдельных объектов и участков работ.
2. Монтажные и ремонтные работы на электрических сетях и
электроустановках производится только после полного снятия с них напряжения.
. Переносные приемники электрической энергии должны иметь кабель с
заземляющей жилой и штепсельный разъем с заземляющим контактом.
. Выключатели, рубильники и другие коммутационные аппараты,
применяемые на строительной площадке, должны быть выполнены в защитном
исполнении.
. Токоведущие части электрооборудования и электроустановок должны
быть изолированы, ограждены и размещены в местах недоступных для прикосновения
к ним.
. Электросварочные трансформатор должен подключаться к источнику
питания через рубильник и предохранители или через автоматический выключатель.
. Наружные электропроводки временного электроснабжения должны быть
выполнены изолированным проводом, размещены на опорах на высоте не менее 2,5 м
- над рабочими местами, 3,5 м - над проходами, 6 м - над проездами.
. Лица, обслуживающие электроустановки, должны пользоваться
средствами индивидуальной защиты.
. Средства защиты, применяемые при обслуживании электроустановок,
должны периодически подвергаться испытаниям.
Указания по пожарной безопасности
При выполнении строительно-монтажных работ строго соблюдать требования
"Правил пожарной безопасности в Российской Федерации".
До начала строительства на строительной площадке следует снести все
строения и сооружения, находящиеся в противоположных разрывах.
На территории строительства дороги должны иметь покрытие, пригодное для
проезда пожарных автомашин в любое время года. Ворота для въезда должны быть
шириной не менее 4 м.
У въездов на стройплощадку должны устанавливаться (вывешиваться) планы
пожарной защиты в соответствии с ГОСТ 12.1.114-82 с нанесенными строящимися и
вспомогательными зданиями и сооружениями, въездами, подъездами,
местонахождением водоисточников, средств пожаротушения и связи.
Ко всем строящимся и эксплуатируемым зданиям (в том числе и временным),
местам открытого хранения строительных материалов, конструкций и оборудования
должен быть обеспечен свободный подъезд. Устройство подъездов и дорог к
строящимся зданиям необходимо завершить к началу основных строительных работ.
При хранении на открытых площадках горючих строительных материалов
(лесопиломатериалы, толь, рубероид и др.), изделий и конструкций из горючих
материалов, а также оборудования и грузов в горючей упаковке они должны
размещаться в штабелях или группами площадью не более 100 кв.м. Разрывы между
штабелями (группами) и от них до строящегося или подсобных зданий и сооружений
надлежит принимать не менее 24 м.
В строящихся зданиях размещение административно-бытовых помещений
допускается в частях зданий, отделенных глухими противопожарными перегородками I типа и перекрытиями III типа.
Предусмотренные проектом наружные пожарные лестницы и ограждения на
крышах строящегося зданий должны устанавливаться сразу же после монтажа несущих
конструкций.
Производство работ внутри зданий и сооружений с применением горючих
веществ и материалов одновременно с другими строительно-монтажными работами,
связанными с применением открытого огня (сварка и т.п.), не допускается.
Работы по огнезащите металлоконструкций с целью повышения их предела
огнестойкости должны производится одновременно с возведением здания.
При наличии горючих материалов в зданиях должны применяться меры по
предотвращению распространения пожара через проемы в стенах и перекрытиях
(герметизация стыков внутренних и наружных стен и междуэтажных перекрытий,
уплотнение в местах прохода инженерных коммуникаций с обеспечением требуемых
пределов огнестойкости).
Работы, связанные с монтажом конструкций с горючими утеплителями или
применением горючих утеплителей, должны вестись по нарядам-допускам, выдаваемым
исполнителям работ и подписанным лицами, ответственными за пожарную
безопасность строительства.
В наряде-допуске должно быть указано место, технологическая
последовательность, способы производства, конкретные противопожарные
мероприятия, ответственные лица и срок его действия.
На местах производства работ должны быть вывешены аншлаги
"Огнеопасно - легковоспламеняющийся утеплитель".
При повреждении металлических обшивок панелей с горючими или
трудногорючими утеплителями должны приниматься незамедлительные меры по их
ремонту и восстановлению с помощью механических соединений.
К началу основных строительных работ на стройке должно быть обеспечено
водоснабжение от пожарных гидрантов на водопроводной сети или из резервуаров
(водоемов).
. Технологическая карта на монтаж лестниц
Организация и технология выполнения работ
Исполнители:
рабочий, выполняющий монтажные работы, старший в звене;
рабочий, выполняющий монтажные работы;
рабочий, выполняющий такелажные работы.
Рис. 4. Схема организации рабочего места при монтаже лестничных площадок
и лестничных маршей
МС - рабочее место рабочего, выполняющего монтажные работы, старшего в
звене, М - рабочее место рабочего, выполняющего монтажные работы, 1 - монтажный
лом, 2 - ящик с ручным инструментом, 3 - площадка для сварщика и монтажника, 4
- растворная лопата, 5 - ящик-контейнер с раствором, 6 - лестничные марши, 7 -
шаблон для выверки площадки, 8 - лестница для подъема на следующий этаж, 9 -
монтируемая площадка.
Лестничные площадки стропуют четырехветвевым стропом, а марши -
четырехветвевым стропом с двумя укороченными ветвями.
Находясь на площадках для сварщика, монтажники готовят растворную постель
для площадок. При установке лестничной площадки ее положение проверяют при
помощи деревянных шаблонов, которые прикладывают в выступы установленной и
монтируемой площадок. Смещают конструкцию до проектного положения монтажными
ломами.

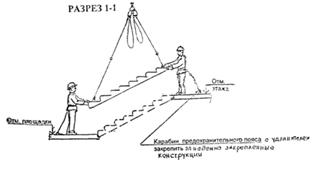

При установке лестничного марша монтажники находятся на верхней и нижней
площадках. Основанием под опорные части марша служит слой раствора. На
подготовленное основание опускают вначале нижний конец марша, а затем верхний.
При одновременном опирании обоих концов элемента он может заклиниться, а при
опирании вначале верхнего конца он может соскочить с зуба площадки. В обоих
случаях возможна авария.
Для демонтажа площадки рабочий, выполняющий монтажные работы, старший в
звене ее стропует и дает команду машинисту крана натянуть стропы. Затем
рабочий, выполняющий монтажные работы, старший в звене спускается на перекрытие
и дает сигнал поднять площадку на высоту 300 мм над стеновой панелью. Рабочий,
выполняющий монтажные работы, старший в звене и рабочий, выполняющий монтажные
работы, поднявшись на площадку для сварщика и монтажника, очищают конструкцию
от остатков раствора. По сигналу рабочего, выполняющего монтажные работы,
старшего в звене машинист крапа перемещает площадку к месту складирования, где
ее принимает и укладывает рабочий, выполняющий такелажные работы.
Для демонтажа лестничного марша рабочий, выполняющий монтажные работы,
старший в звене стропует конструкцию двумя стропами в верхней части. По команде
рабочего, выполняющего монтажные работы, старшего в звене машинист крана
натягивает стропы. Рабочий, выполняющий монтажные работы, старший в звене
отходит в сторону и дает команду машинисту крана поднять один конец марша на
высоту 50-70 мм. Затем в образовавшийся зазор между лестничной площадкой и
маршем вставляет два монтажных лома в местах, отстоящих от края опорной части
марша на 150-200 мм. Рабочий, выполняющий монтажные работы, старший в звене
разрешает машинисту крана опустить груз и ослабить строп. Рабочий, выполняющий
монтажные работы цепляет два других стропа. По сигналу рабочего, выполняющего
монтажные работы, старшего в звене машинист крана натягивает строп. Рабочий,
выполняющий монтажные работы, старший в звене проверяет надежность строповки и
разрешает поднять марш на высоту 500 мм.
Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы очищают элемент от раствора, проверяют строповку и
разрешают машинисту крана переместить конструкцию к месту складирования.
Принимает марш и укладывает в штабель рабочий, выполняющий такелажные работы.
Подготовка элемента к монтажу (рис. 5), исполнитель рабочий, выполняющий
такелажные работы
Рис. 5. Схема подъема площадки
- площадка, 2 - универсальное грузозахватное устройство, 3 - рабочий,
выполняющий такелажные работы.
. Подходит к конструкции, лежащей на складе, и осматривает ее, проверяя
состояние облицовки, монтажные петли и закладные детали.
. При необходимости очищает металлической щеткой ее поверхность.
. Дает сигнал машинисту крана подать к конструкции грузозахватное
устройство 2.
. Поочередно заводит крюки стропов 2 в монтажные петли и разрешает
натянуть стропы.
. Проверив правильность строповки, отводит в безопасную зону.
. Дает команду машинист крана поднять конструкцию 1 на 200-300 мм от
поверхности.
. Подходит к подвешенному элементу, еще раз проверяет надежность
строповки и дает разрешение на подачу конструкции к месту установки.
Подготовка места установки лестничной площадки, установка площадки (рис.
6-9), исполнители рабочий, выполняющий монтажные работы, старший в звене и
рабочий, выполняющий монтажные работы:
. Раскладывают инструмент, инвентарь и приспособления.
. Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы подкатывают площадки для сварщика и монтажника 4 к
месту установки лестничной площадки на стене и поднимаются на них (рис. 6).
Рис. 6. Схема подготовки места установки лестничной площадки
- рабочий, выполняющий монтажные работы, 2 - растворная постель, 3 -
рабочий, выполняющий монтажные работы, старший в звене, 4 - площадка для
сварщика и монтажника.
Рис. 7. Схема укладки лестничной площадки
- рабочий, выполняющий монтажные работы, 2 - четырехветвевой строп, 3 -
монтируемая площадка, 4 - рабочий, выполняющий монтажные работы, старший в
звене, 5 - площадка для сварщика и монтажника.
. Металлическими метрами размечают место установки конструкции.
. Рабочий, выполняющий монтажные работы, старший в звене проверяет
точность установки площадки по разметке и при отклонениях дает команду
рабочему, выполняющему монтажные работы сместить ее в нужном направлении.
. Рабочий, выполняющий монтажные работы монтажным ломом смещает площадку
на требуемое расстояние.
. Рабочий, выполняющий монтажные работы берет шаблон и поднимается на
установленную ранее площадку, находящуюся нище устанавливаемой (рис. 5).
Рис. 8. Схема выверки лестничной площадки
- нижняя площадка, 2 - рабочий, выполняющий монтажные работы, 3 - шаблон
для выверки площадки, 4 - рабочий, выполняющий монтажные работы, старший в
звене, 5 - монтируемая площадка.
. Рабочий, выполняющий монтажные работы, старший в звене по приставной
лестнице поднимается на монтируемую площадку.
. Рабочий, выполняющий монтажные работы подает рабочему, выполняющему
монтажные работы, старшему в звене один конец шаблона 3.
. Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы одновременно прикладывают шаблон к площадкам в
двух точках: к прилегающей к местам опоры площадке на стеновые панели и в
середине площадки.
. При отклонениях рабочий, выполняющий монтажные работы, старший в звене
ломом смещает площадку в нужном направлении.
. Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы снова проверяют положение площадки шаблоном.
. Рабочий, выполняющий монтажные работы, старший в звене дает сигнал
машинисту крана ослабить стропы 3 (рис. 9).
Рис. 9. Схема расстроповки лестничной площадки
- рабочий, выполняющий монтажные работы, 2 - лестница на верхний этаж, 3
- строп, 4 - рабочий, выполняющий монтажные работы, старший в звене, 5 -
площадка.
. Рабочий, выполняющий монтажные работы поднимается на установленную
площадку и выводит крюки стропа из монтажных петель конструкции.
. Рабочий, выполняющий монтажные работы, старший в звене разрешает
машинисту крана поднять стропы и отвести в сторону.
. Рабочий, выполняющий монтажные работы в момент подъема стропов следит
за тем, чтобы его крюки не зацепились за петли и выступы конструкции.
Подготовка места установки лестничного марша (рис. 10), исполнители
рабочий, выполняющий монтажные работы, старший в звене и рабочий, выполняющий
монтажные работы:
Рис. 10. Схема подготовки места установки лестничного марша
- рабочий, выполняющий монтажные работы, 2 - кельма, 3 - рабочий,
выполняющий монтажные работы, старший в звене.
1. Рабочий, выполняющий монтажные работы подает из ящика-контейнера
раствор на место опирания верхнего и нижнего конца лестничного марша.
. Рабочий, выполняющий монтажные работы, старший в звене кельмой 2
разравнивает раствор равномерным слоем на верхней площадке.
. Рабочий, выполняющий монтажные работы, старший в звене разравнивает
раствор на нижней площадке.
Установка лестничного марша (рис. 11-13), исполнители рабочий,
выполняющий монтажные работы, старший в звене и рабочий, выполняющий монтажные
работы:
. Рабочий, выполняющий монтажные работы, старший в звене, находясь на
верхней лестничной площадке, дает сигнал машинисту крана подать лестничный марш
3 к месту установки (рис. 11).
Рис. 11. Схема установки лестничного марша
- рабочий, выполняющий монтажные работы, 2 - четырехветвевой строп с
двумя укороченными ветвями, 3 - устанавливаемый лестничный марш, 4 - рабочий,
выполняющий монтажные работы, старший в звене.
. Рабочий, выполняющий монтажные работы, старший в звене принимает марш
на высоте 200-300 мм от уровня верхней площадки (относительно нашего конца
марша) и ориентирует в нужном направлении.
. Рабочий, выполняющий монтажные работы, старший в звене дает разрешение
машинисту крана продолжить опускание конструкции, удерживая от раскачивания.
. При снижении элемента до высоты 300-400 мм от уровня нижней площадки
рабочий, выполняющий монтажные работы, старший в звене дает машинисту крана
сигнал прекратить опускание.
. Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы прижимают марш к стеновой панели, рабочий,
выполняющий монтажные работы, старший в звене дает сигнал машинисту крана
медленно опустить его.
. Вначале рабочий, выполняющий монтажные работы укладывает на растворную
постель нижний конец марша, а затем рабочий, выполняющий монтажные работы,
старший в звене - верхний.
. Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы определяют точность установки, прислоняя
деревянную рейку к поверхности площадки и одной ступени марша. Металлической
линейкой измеряют зазор между низом рейки и плоскостью установленных
конструкций. Если зазор не превышает 5 мм, то монтаж считается законченным.
По мере приобретения навыка определять точность установки визуально
необходимость в рейке отпадает.
. При наличии больших отклонений рабочий, выполняющий монтажные работы,
старший в звене и рабочий, выполняющий монтажные работы монтажными ломами 5
исправляют положение марша и проводят проверку повторно (рис. 12).
Рис. 12. Схема выверки лестничного марша
, 5 - монтажный лом, 2 - рабочий, выполняющий монтажные работы, 3 -
лестничный марш, 4 - рабочий, выполняющий монтажные работы, старший в звене.
9. Рабочий, выполняющий монтажные работы, старший в звене дает сигнал
машинисту крана ослабить стропы (рис. 13).
Рис. 13. Схема расстроповки лестничного марша
- рабочий, выполняющий монтажные работы монтажный лом, 2 - рабочий,
выполняющий монтажные работы, старший в звене.
. Рабочий, выполняющий монтажные работы, старший в звене и рабочий,
выполняющий монтажные работы освобождают крюки стропа из монтажных петель.
. Рабочий, выполняющий монтажные работы, старший в звене разрешает
машинисту крана поднять стропы.
. Рабочий, выполняющий монтажные работы удерживает стропы во время
подъема.
Основные указания
1. До начала монтажа лестничных маршей должны быть подготовлены к работе
необходимые монтажные приспособления, инвентарь, инструменты.
. Перед подъемом лестничные марши должны быть очищены от грязи, а в
зимнее время от снега и наледи.
. При монтаже лестничных маршей, до их приема монтажником, необходимо
закрепиться с помощью карабина и удлинителя цепи предохранительного пояса за
ранее смонтированные конструкции или за места, указанные мастером или прорабом
месту (рис. 14)
Рис. 14. Схема закрепления с помощью карабина и удлинителя цепи предохранительного
пояса за ранее смонтированные конструкции или за места, указанные мастером или
прорабом месту
. Лестничный марш опускается на 20-30 см над местом установки, после чего
монтажники подходят, направляют его и устанавливают в проектное положение.
. По мере монтажа лестничных маршей необходимо установить временное
ограждение или постоянное.
. Расстроповку лестничного марша необходимо выполнять только после
установки его в проектное положение.
. Всем работающим на высоте необходимо соблюдать производственную
дисциплину и правила техники безопасности.
. Все проемы в перекрытии должны быть закрыты щитами, закрепленными от
смещения.
Требования к качеству выполнения работ
Допускаемые отклонения, мм
Отметка верха лестничной
площадки от проектной
|
5
|
Площади от горизонтали
|
5
|
Проступи лестничного марша
от горизонтали
|
5
|
Продолжительность операций, мин
Строповка лестничного марша
|
2,75
|
Устройство растворной
постели
|
1,5
|
Установка в проектное
положение и выверка лестничного марша
|
2,5
|
Расстроповка
|
0,5
|
Строповка лестничной
площадки и подача к месту укладки
|
2,0
|
Устройство растворной
постели
|
2,0
|
Посадка площадки па
растворную постель
|
2,25
|
Выверка площадки
|
2,75
|
Расстроповка
|
0.5
|
Материально-технические ресурсы
Инструмент, приспособления, инвентарь:
монтажный пояс (2 шт.), площадка для сварщика и монтажника (2 шт.),
лестница для подъема на следующий этаж, стальной монтажный лом (2 шт.),
четырехветвевой строп с двумя укороченными ветвями, растворная лопата,
металлическая щетка, ящик с ручным инструментом, металлический метр (2 шт.),
ящик-контейнер с раствором, кельма (2 шт.), ведро с водой, метла, металлическая
щетка, лестница для подъема нa следующий этаж, шаблон для выверки площадки,
универсальное грузозахватное устройство; деревянная рейка длиной 2 м.
Охрана окружающей среды и правила техники безопасности
Монтаж лестничных площадок и лестничных маршей (конструкций) в основном
производят на высоте более 5 м в достаточно опасных условиях.
Высотными работами являются операции, включая переходы по конструкциям,
выполняемые на высоте более 5 м от земли или рабочей площадки, непосредственно
с конструкций или оборудования. При выполнении этих работ должны особо
тщательно соблюдаться правила техника безопасности.
К самостоятельным монтажным работам допускают рабочих не моложе 18 лет и
не старше 60, прошедших медосмотр и имеющих стаж работы не менее года и
тарифный разряд не ниже 3-го. Все рабочие при поступлении на работу должны
пройти обучение безопасным методам производства работ. По окончании обучения ежегодно
проводится проверка знаний техники безопасности с записью в журнале и выдачей
удостоверения
Перед допуском к работе, а также в процессе выполнения новых работ
рабочие должны пройти инструктаж по технике безопасности и получить указания по
выполнению операций. Повторный инструктаж проводят для всех рабочих не реже 2
раз в год.
Рабочие, впервые допускаемые к монтажным работам, в течение одного года
должны работать под надзором опытных рабочих и к самостоятельным верхолазным
работам не допускаются
Основные факторы, обеспечивающие безопасность выполнения монтажных работ:
точное выполнение технологии и организации работ к требований техники
безопасности, разработанных в проекте производства работ, утвержденного для
исполнения руководством монтажных работ Проект должен быть проработан с
монтажниками,
организация рабочих мест и условий безопасной работы,
обеспечение монтажников средствами личной безопасности и контроль за их
использованием, полная готовность монтажной площадки к началу работ -
обеспечение необходимым оборудованием, приспособлениями, вспомогательными
материалами и необходимым запасом качественных конструкций, а также бытовыми
помещениями,
при совмещении работ с работами других организаций должны быть
разработаны мероприятия по технике безопасности, включающие графики совмещенных
работ и механизмов, которые должны строго выполняться.
Все работы на высоте, а также переходы по конструкциям верхолазы обязаны
выполнять, закрепившись карабином фала предохранительного пояса (рис. 15) за
смонтированные конструкции, приваренные скобы или натянутые страховочные
канаты. Каждый предохранительный пояс должен быть испытан, о чем должна быть
сделана запись в паспорте пояса. Пояса осматривают не реже 1 раза в 15 дн.
Данные об испытаниях на осмотрах заносят в специальный журнал.
Рис. 15. Предохранительный пояс:
- пряжка со шпеньком; 2 - несущий ремень; 3 - боковое кольцо; 4 -
маркировочная пластинка; 5 - шлевка; 6 - кушак; 7 - мягкая подкладка кушака; 8
- люверс; 9 - карабин; 10 - строп; 11 - кольцо регулировки длины стропа; 12 -
амортизатор
Для предохранения головы от травм при падении сверху предметов все
монтажники должны постоянно носить каску. Без касок рабочие и
инженерно-технический персонал к работе не допускаются В соответствии с
правилами техники безопасности все монтажники должны быть обеспечены
спецодеждой, рукавицами, обувью на нескользящей подошве и другими средствами
индивидуальной защиты.
Список
литературы
1. Сытник
И.П. Организация, планирования и управление строительством. - Киев, 1978 г.
2. ЕНиР
сб. 1-22.
. Технология
возведения зданий и сооружений: учебное пособие по курсовому проектированию /
Сост. В.М. Демченко, Красноярск: КГТУ, 2006г.
. Выбор
монтажных кранов: методическое пособие / Сост. Н.А. Эклер, Красноярск, КГТУ,
2004 г.
. Организация,
планирование и управление строительством: учебно-методическое пособие / Сост.
В.М. Демченко, Красноярск, КГТУ, 2004 г.
. Строительные
краны: справочник / В.П. Станевский, Киев: 1984 г.
. Г.М.
Максимов. Проектирование оптимальных средств механизации СМР - Киев, Вища
школа, 1982 г.
. М.Н.
Хальфин. Грузоподъемные машины для монтажных и погрузочно-разгрузочных работ,
2006 г.
