Организация строительного производства

3.3 Расчет временных параметров сетевого графика

Расчет сетевого графика в данном курсовом проекте производился табличным методом.

Рисунок 1 - К расчету временных параметров сетевого графика

где А и Б - соответственно работы;- продолжительность А;б - продолжительность Б;- номер события;

РН - раннее начало работы Б, т.е. самое раннее из возможных времен начала работы;

ПО - позднее окончание работы А, т.е. самый поздний из допустимых окончаний работы, при котором не увеличивается общая продолжительность работ сетевого графика;

Ra, Rб - общие или полные резервы работ А и Б соответственно, т.е. максимальное время, на которое можно задержать начало работы или увеличить ее продолжительность без изменения общего срока строительства;

ra, rб - частные (или свободные) резервы времени работ А и Б соответственно, т.е. максимальное время, на которое задержать начало работы или увеличить ее продолжительность без изменения ранних начал последующих работ.

Соответственно, у работ, лежащих на критическом пути, т.е. на полном пути (от исходного до завершающего события), имеющих наибольшую длину или продолжительность, из всех полных путей.

При сетевом моделировании можно вводить зависимости, которые изображаются на графике пунктирными стрелками. Зависимость представляет собой фиктивную работу, т.е. ее продолжительность равна нулю. Зависимости вводятся для отражения технической и организационной взаимосвязи работ, и не требует ни времени, ни других ресурсов.

Кодировка работ на графике соответствует последовательности работ по времени, т.е. направление работы может показываться только от меньшего к большему номеру.

Если в группе работ на сетевом графике имеется одно начальное и одно конечное событие, то такая группа работ может изображаться как одна.

Укрупнять в одну можно только такие работы, которые закреплены за одним исполнителем (звеном, бригадой). После расчета сетевого графика на его основе мы строим календарный график работ.

Календарный график наглядно отображает последовательность работ во времени, их интенсивность и продолжительность, а также взаимоувязку друг с другом. При построении календарного графика при изображении продолжительности работ мы также откладываем на чертеже общие резервы соответствующих работ, полученные при расчете сетевого графика. Благодаря этому наш календарный график становится «подвижным». Это свойство может быть использовано при корректировке построенного графика.

После построения календарного графика мы строим график потребности в трудовых ресурсах (эпюра трудовых ресурсов), который показывает эту потребность с распределением во времени.

Таблица 4 - Временные параметры сетевого графика

3.4 Корректировка сетевого графика

Сетевой график до корректировки имел значительные перепады в численности рабочих на строительной площадке. Эта разница варьировалась в пределах от 2 до 10 человек и носила скачкообразный характер в течение недельного периода выполнения работ. Такое планирование строительных работ является нецелесообразным, в связи с чем была сделана корректировка графика.

Определение коэффициента неравномерности использования рабочих (Кн1) и коэффициента неравномерности распределения трудоемкости работ (Кн2).

Значения этих коэффициентов находятся по формулам:

Кн1 = Чмакс/Чср;

Кн2 = Q0/Qн;

Чср = Qн/Т,

где Чмакс - максимальное число рабочих по графику их потребности, чел.;

Чср - среднее число рабочих по графику их потребности, чел.;- сумма отклонений расчетной эпюры трудоемкости работ от эпюры трудоемкости, построенной по среднему числу рабочих; численно равна площади заштрихованной фигуры на графике потребности рабочих, чел - дни;н - нормативная трудоемкость работ; численно равна площади расчетной эпюры трудоемкости работ, чел - дни;

Т - расчетная продолжительность работ, дни.

Расчет календарного графика до корректировки.

Для графика потребности в рабочих по всем профессиям:н = 3713 чел-дн.;

Чср = Qн/Т=3713/283=13,12;

Кн1 = Чмакс/Чср = 20/13,12=1,52;= 1045,7 чел-дн.;

Кн2 = Q0/Qн =1045,7/3713=0,28.

Таблица 5 - Параметры графика потребности в рабочих к сетевому графику до корректировки

Производим корректировку сетевого графика, и рассчитываем коэффициенты Кн1 и Кн2.

Таблица 6 - Параметры графика потребности в рабочих к сетевому графику после корректировки

Таблица 7 - Сравнение параметров графиков потребности в рабочих до корректировки и после

3.5 Технико-экономические показатели календарного плана

Таблица 8 - Технико-экономические показатели календарного плана

4. Строительный генеральный план

Строительный генеральный план (стройгенплан) - это, план участка строительства, на котором показано расположение строящихся объектов, расстановки монтажных грузов, подъемных механизмов, а также всех прочих объектов строительного хозяйства. К таковым относятся, склады строительных материалов и конструкций, бетонные: и растворные узлы, временные дороги, временные помещения административного, санитарно-гигиенического, культурно-бытового назначения, сети временного водоснабжения, энергоснабжения, связи и т.д. В зависимости от охватываемой площади и степени детализации строительные генеральные планы могут быть объектным (в ППР) или общеплощадочным (в ПОС). При этом для крупных строек, особенно водохозяйственных, кроме стройгенпланов, в ПОС составляется ситуационный план, характеризующий строительно-хозяйственные условия района.

Вид стройгенплана, представленного в курсовом проекте: объектный на выполнение сложного вида работ, составленный на период наиболее полного развертывания фронта работ. Таким образом, стройгенплан составлен в наиболее загруженный трудовыми ресурсами период (147-180 рабочие дни).

4.1 Выбор монтажного крана

Выбор монтажного крана осуществляется по четырём параметрам:

Максимальная грузоподъёмность.

Высота подъёма крюка.

Вылет стрелы.

Длина стрелы.

Грузоподъемность:=Qэ+Qгр,

где Qэ - масса монтируемого элемента, т;гр - масса грузозахватного устройства, т.

.Требуемая высота поднятия крюка:

кр=Hо+Hэ+Hз+Hстр,

где Hо - Превышение опоры монтируемого элемента над уровнем стоянки крана, м;з - высота запаса, м;э -высота элемента, м;стр - высота траверсы, м.

Вылет стрелы:=L1+L2,

где: L1 - Расстояние от точки подвески крюка до границы здания, м.- расстояние от границы здания до оси поворота крана, м.

Выбор крана для подземных работ

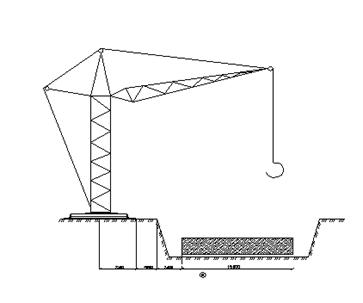

Рисунок 2 - К выбору крана для подземных работ

Грузоподъемность:к= 2,5+ 0,24=2,74 т.

Вылет стрелы:=3+1+12=16,5 м.

Выбираем башенный кран КБ-403 с техническими параметрами:

Максимальная грузоподъёмность - 8 т;

Высота подъёма крюка - 25 м;

Вылет стрелы - 30 м.

Выбор крана для надземных работ

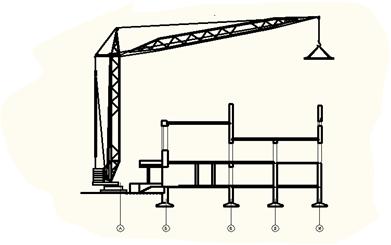

Рисунок 3 - К выбору крана для надземных работ

Грузоподъемность:к= 6,5+ 0,24=6,74 кг;

.Требуемая высота поднятия крюка:кр= 12,56+1+0,6+1,5=19 м;

Вылет стрелы:=25+1,5+3=29,5 м.

Выбираем башенный кран КБ-403 с техническими параметрами:

Максимальная грузоподъёмность - 8 т;

Высота подъёма крюка - 25 м;

Вылет стрелы - 30 м.

Определение зон действия и опасных зон крана

На стройгенплане мы выделяем следующие зоны:

Монтажная зона - пространство, где возможно падение груза при установке или закреплении элементов. Зона повторяет контур сооружения и отходит от него на 5 м (т.к. высота здания Нзд ≤ 20 м), монтажная зона обозначается пунктирной линией.

Рабочая зона (зона обслуживания краном) - пространство, находящееся в пределах линии, которую описывает крюк крана. В этой зоне мы располагаем площади для разгрузки и склады. Рабочая зона на стройплощадке изображается сплошной линией.

Опасная зона - пространство, где возможно падение груза при его перемещении с учетом вероятного рассеивания при падении. Обозначается пунктирной линией с флажками и повторяет контур рабочей зоны.оп = Rmax + (1/2)*lmax + lбез.,

где Rmax - максимальный вылет крюка;- максимальная длина элемента;без. - безопасное расстояние, зависящее от высоты сооружения (при Нзд до 20 м - 7 м).

Для КБ-403: Rоп = 30 + (1/2)*6,0 + 7 = 40,0 м.

4.2 Принципы проектирования стройгенплана объекта

Строительный генеральный план (стройгенплан) отражает организацию строительной площадки на период возведения надземной части объекта и является основным проектным документом, определяющим объемы временного строительства.

На стройгенплане показано расположение:

возводимого объекта;

временных зданий, сооружений и инженерных сетей;

объектов строительного хозяйства с учетом требований охраны труда, пожарной безопасности и промышленной экологии.

Решения строительного генерального плана обеспечивают наиболее полное удовлетворение производственных и бытовых нужд работающих на строительной площадке. Проектные решения стройгенплана непосредственно отражают технологию возведения здания.

До начала строительно-монтажных работ на стройплощадке необходимо выполнить следующие подготовительные работы:

выполнить временное ограждение территории строительной площадки;

произвести разбивку геодезической сетки;

выполнить временные дороги и проезды для крана;

произвести устройство временных инженерных коммуникаций и произвести подключение временных зданий;

выполнить временное освещение строительной площадки;

установить временные бытовые помещения.

Проектирование строительного генерального плана начинается с размещения монтажного крана, определения опасных зон, расчета временных инженерных сетей, складского хозяйства, потребности во временных зданиях и сооружениях, прокладки трассы временных дорог и определения конфигурации строительной площадки. При размещении объектов стройгенплана учтены требования норм пожарной безопасности и техники безопасности в строительстве.

Временное ограждение по наружным сторонам строительной площадки запроектировано из деревянных щитов Н= 2 м.

Для возведения здания используется башенный кран КБ-403. Зоны работы крана, в т.ч. и опасная, показаны на стройгенплане.

Временные дороги выполнены из щебня толщенной 150 мм.

Временные инженерные сети запроектированы следующего конструктивного исполнения:

временные электрические сети надземные воздушные;

временный туалет надворного типа;

пожаротушение на строительной площадке предусмотрено от имеющихся на территории пожарных водоёмов.

4.3 Проектирование временных внутрипостроечных дорог

ля осуществления бесперебойного подвоза материалов, машин и оборудования в течение всего строительства на строительной площадке проектируются внутрипостроечные дороги.

Проектирование внутрипостроечных дорог в составе СГП включает:

разработку схемы движения автотранспорта и расположения дорог в плане;

определение параметров дорог;

установление опасных зон;

определение дополнительных условий;

назначение конструкции дорог.

Схема движения транспорта и расположения дорог в плане обеспечивает подъезд в зону действия крана, к складам и бытовым помещениям. Дорога запроектирована кольцевой.

Расстояние между дорогой и складской площадкой >2 м; между дорогой и ограждением строительной площадки 5 м.

Параметры временных дорог:

ширина проезжей части однополосной дороги принимается 4,5 м;

в зоне разгрузки материалов устраивают площадки;

минимальный радиус закругления дороги принят 12 м, максимальный радиус закругления дороги - 24 м.

4.4 Расчет потребности и размещение на стройгенплане временных зданий

Потребная площадь во временных зданиях и сооружениях определяется исходя из численности рабочих, определяемых по календарному плану.

Максимальное число работающих на стройплощадке составляет:

Общее число работающих на строительно-монтажных работах 77, в том числе рабочие - 66 чел.

Максимальное число рабочих по графику движения рабочих - 22 человека, тогда:

рабочие неосновного производства -18 %х22 чел. = 4 человек;

технический персонал и ИТР - 12 % х(22+4)чел. = 3 человек;

служащие - 4 %х (22+4+3)чел. = 2 человека;

охрана - 2 %х (22+4+3+2) = 2 человек.

персонал занятый на транспорте, обслуживающих и прочих хозяйствах - 22 чел.

рабочие - 16 чел.

ИТР, служащие, МОП - 6 чел.

Общее число работающих на стройке 99 чел.

Принимаем набор временных зданий и сооружений в следующем составе:

контора прораба;

помещения для обогрева рабочих;

гардероб с помещением для сушки одежды;

материальный склад закрытого типа.

Питание рабочих осуществляется в близ лежащих столовых. Нормальные условия труда на строительной площадке обеспечивают следующие виды временных зданий:

Здания административного (служебного) назначения:

контора прораба с кабинетом по технике безопасности;

помещение охраны.

Здания санитарно-бытового назначения:

помещение для обогрева рабочих;

гардероб с помещением для сушки одежды;

туалет.

Здания складского назначения:

закрытый не отапливаемый склад;

закрытый отапливаемый склад;

навес.

Определение требуемой площади временных зданий производится по формуле:

тр=fn´Ni max

где Fтр - требуемая площадь временного здания заданного типа;- нормативный показатель площади;max - максимальное кол-во рабочих в смену, N max = 22 чел.

На основании выше изложенного производим расчет площадей временных зданий и сооружений. Выбор типов временных зданий и сооружений производим исходя из общей продолжительности строительства и действующей серии типовых проектов.

Результаты расчетов сведены в таблице 9.

Таблица 9 - Расчет потребности во временных зданиях

На основании расчета потребности во временных зданиях и сооружениях и срока продолжительности строительства более 6 месяцев принимаем инвентарные здания в следующей номенклатуре:

Таблица 10 - Номенклатура временных зданий и сооружений

К временным зданиям производственного характера относятся склады, навесы, кладовые, различные мастерские производственного и обслуживающего характера, энергетические установки. Площади складов рассчитываются:

Объем материалов подлежащих хранению на складе:

,

где P - объем материалов подлежащих хранению на складе;- объем материала, требуемого для осуществления строительства;

 - коэффициент неравномерности поступления материалов и изделий на склады;- нормативный запас материалов;

К=1,3 - коэффициент неравномерности потребления материалов.

,

где F - полезная площадь склада (без проходов);- количество материала укладываемого на 1м2 площади склада;- объем материалов подлежащих хранению на складе.

,

где S - расчетная площадь склада с проходами;- полезная площадь склада (без проходов)

 - коэффициент использования площади склада.

Перечень материалов подлежащих складированию:

Цемент.

Кирпич строительный.

Песок.

Плиты перекрытия.

Лестничные марши и площадки.

Расчет произведен на период устройства коробки здания, на кладочные работы.

Таблица 11 - Расчет площадей складов

Площади складов для хранения сборного ж/бетона, кирпича должны быть хорошо спланированы и утрамбованы, а также должны иметь уклон для стока воды.

Строительная площадка оборудована первичными средствами пожаротушения, расположенными на въезде справа от ворот.
