Клуб со зрительным залом на 300 мест
Министерство
образования и науки Украины
ОГАСА
АХИ
Кафедра
архитектуры зданий и сооружений
Реферат
на тему:
«Клуб со
зрительным залом на 300 мест»
Вып. ст. гр. А-381
Лабунец Н.В.
Преп. Доц. Таран С.Ф.
Дмитриевская Л.Б.
Худяков И.Н.
Одесса -
2015
Содержание
Введение
. Общие нормы проектирования клубов
.1 Общие положения
.2 Досуговые клубы
.3 Клубы общего профиля
.4 Требования к помещениям зрелищной
части
. Объемно-планировочные решения
. Примеры выполнения проектов клубов
. Градостроительные решения
.1 Благоустройство территории клуба
.2 Создание вертикальной планировки
Список литературы
Введение
Клуб- место встречи людей с едиными интересами
(деловыми, познавательными, развивающими, развлекательными, коллекционированием
и пр.), зачастую официально объединённых в сообщество, организацию или
ассоциацию. Обычно занимает определённое помещение и служит для регулярных
встреч и общения своих участников. Участником клуба может стать или любой
желающий (открытый доступ), или лицо, принадлежащее к ограниченному кругу
(закрытый клуб, доступ в который можно получить только по рекомендации). Для
доступа в некоторые клубы требуется приобретать входной билет.
В СССР и ряде социалистических стран клубами
также назывались культурно-просветительские учреждения, организующие досуг
трудящихся и способствующие их коммунистическому воспитанию, образованию,
развитию творческих потребностей. В 20-30-е годы XX века в СССР началось
активное клубное строительство, чему в немалой степени способствовало активное профсоюзное
движение. Крупные или центральные клубы этого типа в дальнейшем получали
название Домов и Дворцов культуры. В послевоенное десятилетие в СССР активно
разрабатывались типовые проекты клубов. Широко использовались в строительстве
типовые проекты клубов на 300 и 500 мест Типовые клубы тех лет отличались
заимствованием приемов и форм исторических стилей. При проектировании клубов,
например, использовались осевые симметричные объемы с портиками, в подражание
классическим типам зданий (храмам, базиликам, биржам и т.п.).
Когда мы начинаем проектирование клуба, мы
всегда принимаем во внимание специфику аудитории, то есть то, какая именно
публика будет посещать заведение. Составив примерный портрет будущего клиента,
мы можем работать над дизайном, шоу-техникой и концепцией клуба в целом.
От характера целевой аудитории зависит и то, где
наиболее рационально разместить клуб - поблизости от станции метро или в
престижном загородном районе. Где бы ни был расположен клуб, очень важно
правильно рассчитать количество мест на парковке. Если проект ночного клуба
разрабатывается с учетом всех упомянутых факторов, заведение имеет все шансы на
успех.
Не только современный дизайн, профессионализм
обслуживающего персонала, интересные развлекательные программы влияют на реноме
ночного клуба. Очень важной составляющей является уровень звукового и светового
оборудования. При помощи новейших систем можно реализовать самые интересные
замыслы и яркие идеи, способные поразить воображение посетителей. Вопрос выбора
технологического оборудования для развлекательного комплекса должен решаться
комплексно.
Известно, что кроме оборудования, напрямую
связанного с постановкой шоу, в клубах устанавливается и другое технологическое
оснащение - скрытое от глаз гостей. О существовании этих систем посетители
только догадываются, но, вместе с тем, именно они формируют благоприятную
атмосферу в заведении. Нельзя забывать о том, что в ночных клубах одновременно
находится множество людей, работает мощное оборудование, нагревающее воздух,
следовательно, огромное значение имеет система вентиляции и кондиционирования
воздуха. Помимо перечисленных аспектов, при проектировании ночных клубов
большое внимание уделяется возможности совершенствования и наращивания
инженерных систем, задействованных в постановке развлекательных программ.
1. Общие нормы проектирования клубов
1.1 Общие положения
Клубы разделяются на типы:
досуговые;
общего профиля;
любительские.
Досуговые клубы - первая ступень клубной
типологии, клубы общего профиля - вторая, любительские клубы - третья и высшая
на сегодня ступень. Эти типологические ступени-уровни определяют направление
перспектив его развития и пополнения клубно-досуговой сети. Они отвечают
переходу от первичного и пассивного приобщения к коллективному досугу к
активизации и дифференциации клубных интересов, отуниверсальных клубных
пространств - к специализации помещений, и ростуразнообразия типов клубных
зданий и систем.
Области применения клубов досуговых, общего
профиля, любительских определяются достигнутым и прогнозируемым уровнем
социально-экономического развития каждого региона, числом жителей и
административным статусом населенного места, сложившейся ипрогнозируемой
активностью посещений клубов и насыщенностью культурной сети.
По мере роста культурного потенциала, повышения
уровня урбанизации населенных мест, дифференциации культурного спроса населения
и становления, самоорганизующихся клубных коллективов исходная сеть досуговых
клубов должна пополняться (и частично вытесняться) клубами общего профиля, а
затем и любительскими. В развитой клубно-досуговой сети присутствуют все
указанные типы клубов.
Распределение типов клубов по территории
области, сельского района, города подчиняется, как правило, следующей
закономерности: более высокая типологическая ступень клубов - в центре, более
низкая - на периферии сети. Кроме того, центр сети имеет большее типологическое
разнообразие клубов, представительство как нижних, так и верхних типологических
ступеней. Периферийные территории города или сельского района предполагают преимущественное
развитие досуговых клубов, а центральные территории - как досуговых, так и
клубов общего профиля, в крупнейших городах - также и любительских клубов.
1.2 Досуговые клубы
Досуговые клубы следует проектировать в составе:
помещений универсального назначения; специализированных помещений;
служебно-бытовых помещений.
Отношение вместимостей помещений универсального
и специализированного назначения рекомендуется принимать от 1:0,2 до 1:1.
Досуговые клубы разделяются на типы:
малые клубы с универсальной гостиной
вместимостью от 50 до 250 посетителей (Д1);
клубы с универсальным залом вместимостью от 250
до 1500 посетителей (Д2);
клубы с универсальной рекреацией вместимостью от
250 до 1000 посетителей (Д3);
развлекательные, физкультурно-развлекательные и иные
комплексы клубного досуга вместимостью от 150 до 1000 посетителей (Д4).
При проектировании досуговых клубов следует
учитывать их размещение в составе культурной сети:
в периферийных сельских поселках, центрах
производственных бригад досуговый клуб (клуб с универсальнойгостиной) является,
как правило, единственным культурным объектом населенного места. Здесь
необходимо обеспечить возможность кинопоказа, танцевальных вечеров, работы
кружков, концертов, нерегламентированного общения и т.п. Возможна кооперация
досугового клуба с иными объектами поселкового центра (магазин, почта и т.п.);
на центральных усадьбах колхозов и совхозов, в
центрах сельских административных районов досуговый клуб (как правило, клуб с
универсальным залом) является основным культурным объектом центра сельских
районов в развиваемых и среднеразвитых регионах страны. Универсальный зал
позволяет осуществлять как зрелищные мероприятия, включая гастроли, и выезд
концертных бригад, так и вечера отдыха, танцы и праздничные комплексные программы.
В таких досуговых клубах целесообразно предусматривать специализированные
помещения кружковых в отношении 1:0,4-0,8 к расчетной вместимости
универсального зала.
в жилых группах и микрорайонах городов досуговый
клуб (как правило, клуб с универсальной гостиной и клуб с универсальным
залом)предназначен для обслуживания прилегающего населения микрорайонов в
основном для немобильного населения (дети, семьи с маленькими детьми,
пенсионеры, а также для развития, работы придомовых спортивных, семейных, детских
клубов, самодеятельных клубов по интересам, клубных кооперативов. Рекомендуется
проектировать также досуговые клубы как в отдельно стоящем здании, так и
встроенными в цокольные и первые этажи жилых домов в виде пристроенных к жилым
домам блоков, в составе кооперированных общественных центров микрорайонов, с
учетом использования территории дворов;
в жилых районах в центрах городов (в том числе
крупных и крупнейших) рекомендуется предусматривать досуговые клубы с
универсальной рекреацией и клубы с универсальным залом. Основное назначение
таких клубов - организация массового зрелищного и развлекательного досуга
молодежи и других групп населения (работа дискотек, проведение музыкальных
концертов и фестивалей, организация сменных выставок, проведение массовых собраний
и дискуссий, физкультурно-оздоровительные занятия). Досуговые клубы
обеспечивают первичное приобщение аудитории к клубному досугу. На уровне жилых
районов и городского центра такие клубы сосуществуют с клубами общего профиля
(профильными) и любительскими клубами.
.3 Клубы общего профиля
Клубы общего профиля следует проектировать в
составе:
зрелищной части;
клубной части;
служебно-бытовых помещений.
Клубную часть рекомендуется принимать в составе
групп помещений:
отдыха и развлечений;
лекционно-информационных;
студийно-кружковых.
Отношение вместимостей зрелищной и клубной
частей клубов общего профиля составляет от 1:0,2 до 1:1,7.
Типы клубов общего профиля
рекомендуется принимать согласно ряду отношений вместимостей их частей (типы
I-IV по прил. 4 <#"889061.files/image001.gif">

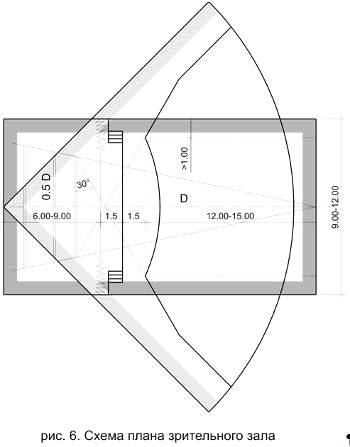

Варианты решения формы зрительных
залов на 150-500мест

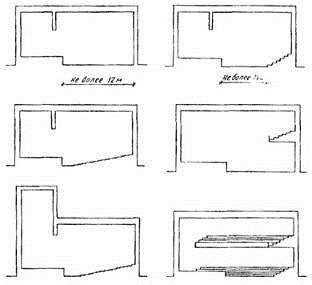

Варианты решения формы зрительных залов клубов
(продольные разрезы залов)

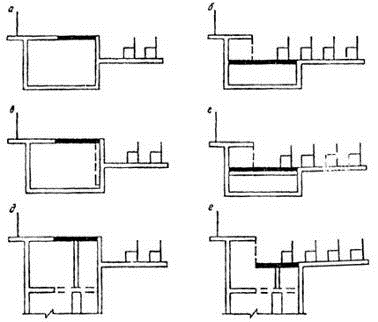

Трансформация оркестровой ямы
а,б - перекрытие оркестровой ямы в уровне
планшета сцены и в уровне пола зала поперечными накладными щитами; в -
перекрытие оркестровой ямы в уровне планшета сцены откидными щитами; г- в
уровне пола зала накладными щитами по балкам;
д, е - перекрытие оркестровой ямы в уровне
планшета сцены и в уровне пола зала при помощи подъемно-опускных механизмов

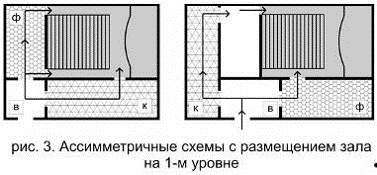

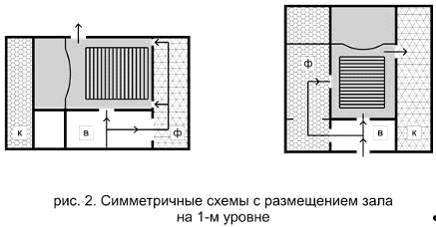

2. Объемно-планировочные решения
Рис. 1.5.1 Функциональная схема
3. Примеры реализации проектов
клубов
досуговый клуб зрительный
планировочный
Необычное сооружение нового нью-йоркского
ночного клуба встречает посетителей феерией фактуры и ярких «вкусных» цветовых
сочетаний. Дизайнеры уникального заведения - Тиффани Дален (Tiffany Dahlen) и
Вирджиния Мельник (Virginia Melnyk) - воплотили в своем проекте креативные
интерпретации на тему эклектичной японской молодежной культуры Harajuku.

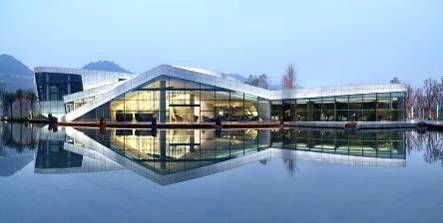

Chongqing Greenland Clubhouse - уникальное
здание клуба, построенное в Чунцине (Китай) по проекту специалистов из
архитектурной студии PURE Design. Клуб является одним из двадцати трех коммерческих
зданий, функционирующих в программе продажи недвижимости Greenland Bund Center.
Структура разработана в качестве среды для диалога между рекой и горами.
Архитектура объекта отражает уникальные динамические свойства и особенности
местности. Здание с видом на горы и реку имеет открытую террасу, бассейн и
сформировано из двух этажей. Второй уровень состоит из пространства главного
входа и в основном используется в качестве выставки недвижимости,
предполагающей мультимедийные презентации и прекрасный вид на реку. Первый этаж
является непосредственным центром продаж.
Гольф-клуб Джека Никлауса, разработанный
американской студией Yazdani, находится в быстро развивающемся городе Сонгдо,
Южная Корея. Архитекторы при создании проекта искали вдохновение в традициях
азиатской архитектуры. Из самого клуба
открывается панорамный вид на океан и природный заповедник. Тонкая изогнутая
крыша создает ощущение присутствия динамики в интерьере. Сквозь ее развернутые
элементы внутрь здания проникает свет. Конструкция
скрывает в себе большое количество общественных зон, распределенных по
нескольким отдельным павильонам.

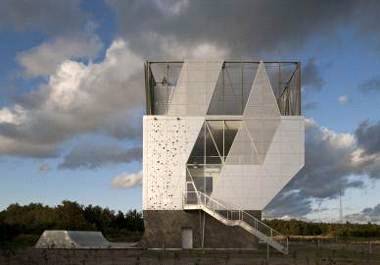

Архитектура клуба для креативного сообщества.
Альбертслунд, Дания.
В этом клубе смогут развлекаться примерно 600
семей, проживающих в местном сообществе. План места, созданный бюро Йууль и
Фрост (Juul & Frost), концептуально представляет собой идею леса и полян.
Пространство выстроено таким образом, что его можно использовать как по
отдельности, так и в различных комбинациях. Как бы подчеркивая множественные
возможности использования, в здании есть два входа, с первого этажа и прямо на
второй этаж, по ступенькам. Функционально, зоны организованы следующим образом:
кухня и туалет на первом этаже, ступени и лифт соединяют этаж с другими
блоками; на втором этаже - зал для представлений, комнаты для переодеваний;
третий этаж - многофункциональные помещения, туалеты и дополнительные комнаты;
терраса на крыше.
Клуб Наньшань в Чунцин. Игровой клуб Наньшань в
Чунцине открылся для публики. Клуб является первым объектом из серии проектов
для отдыха и развлечений, разработанных компанией SPARK и предназначенных для
жителей большого коттеджного поселка на окраине Чунцина. Помимо помещений
собственно клуба, он содержит в себе отель площадью12000 кв.м., строительство
которого завершено в начале 2013 года. Общее пространство клуба включает в себя
различные программные элементы; тренажерный зал, бассейн, детскую площадку,
офисы, художественно-ремесленные классы, конференц-залы, ресторан и кафе.
Конструкция отвечает потребностям клиентов, позволяя временно использовать
общее пространство, в качестве выставочного зала или торговых залов для жителей
соседних вилл. Живописное озеро, раскинувшееся вокруг клуба, изобилует карпом и
цветами лотоса. Команда специалистов фирмы SPARK очень удачно встроило здание
клуба в существующую топографию.
4. Градостроительные решения
Выбор участка должен соответствовать назначению
клуба. Здание клуба может располагаться в застройке местной, районной,
общегородской или поселковой площади, магистральной улицы, пешеходной улицы;
оно может размещаться также в парке. Территория, отводимая для сооружения
клуба, зависит от типа и размеров клуба. Перед входами и выходами из здания
следует организовать площадки из расчета 0,2 кв.м на одно место в зрительном
зале, и стоянки автомобилей из расчета одно место на 7-12 зрителей.
Клуб может размещаться практически в любой
ситуации, но для того, чтобы комплексно решать все задачи, в учебном проекте
рекомендуется проектировать отдельно стоящее здание, играющее значительную роль
в формировании среды.
.1 Благоустройство территории клуба
При проектировании любого участка нужно в первую
очередь определиться с пропорциями и соотношением здания и земельного участка,
определить ширину дорожек, размеры площадок по функциональному назначению,
высоту возможных объемов - растений, других строений. Если участок мал, то
нельзя сажать деревья первой величины, которые задавят его, а если площадь
большая, то много невысоких растений создадут ощущение тревоги и
недостаточности крупных пятен.
В модульной системе пропорций за основу берется
некая исходная величина, которая служит мерой пространственного построения (или
единицей измерения) композиции, она называется модулем (лат.- мера).
Кратные соотношения 1:2, 1:3, 1:4 дают в
прямоугольной форме повторение квадрата целое число раз, меньшая величина
служит модулем большей.
Часто в качестве модуля используется ширина парковой
плитки, что соответственно 40см, 50см, 75см. Например: плитка 75см,
соответственно дорожка 150см, площадка 225см, цветник кратен 75см.
Расстояния между древесными группами при их
размещении в пространстве измеряется диаметром проекции их крон (модуль -
крона), ширина поляны измеряется высотой ее опушки (растения по периметру
поляны). Расстояние от точки наблюдения до воспринимаемого объекта определяется
его высотой. L - НЕ МЕНЕЕ 2-3х h. Это значит, что если нужно охватить взглядом
здание целиком, то нужно отойти от него на расстояние в 2-3 раза больше его
высоты. Например, дерево высотой 6м, полностью его можно увидеть с расстояния
12-18м.
Для каждого сада выбирается свой модуль или
величина дорожки, или расстояние между окнами здания или др. Здание - главный
ориентир на участке, но не единственный.
Универсальным модулем парковых пространств
является человек. Французский архитектор Ле Корбюзье предложил систему
пропорций, основанную на математических определенных соотношениях человеческого
роста и его частей, где средний рост человека 176см. Исходными единицами
измерения служат величины членения человеческого тела, например, зона отдыха -
человек сидящий (135см), спортивная площадка - человек с вытянутой рукой
(230см).
Для детской площадки используются элементы
соразмерные росту ребенка.
.2 Создание вертикальной планировки
Вертикальная планировка нужна для:
Обеспечение отвода излишков
поверхностных/дождевых, талых вод путем устройства специальных сооружений
Создание условий для удобства движения людей и
транспорта
Создание пластически выразительных форм рельефа
Создание условий для произрастания ценной
растительности
Устранение почвенной эрозии, укрепление склонов
Устройство специальных сооружений - лестниц,
подпорных стенок, откосов, террас, пандусов.
Горизонтали соединяют одинаковые отметки высот.
Указываются через определенные интервалы, в зависимости от крутизны рельефа и
масштаба плана: 1метр, 50см, 25см, 20см, 10см.
Система привязки высот - Балтийская. В Московской области высоты в пределах
140-160м.
Существующие отметки и горизонтали обозначаются
черным цветом.
Проектные горизонтали и отметки наносятся
красным цветом.
Геопластика - высотная организация рельефа с
целью придания архитектурно-художественной выразительности.
Создание бруствера (Бруствер - небольшая насыпь
- часть окопа или траншеи, устраиваемая для более удобной стрельбы, защиты от
пуль, осколков снарядов и для укрытия от наблюдения противника) вокруг парка с
посадкой на вершине деревьев для защиты от шума трассы.
Грунт, взятый из котлованов водоемов
используется для создания санных спусков, холмов, альпинариев, возвышенностей
для установки скульптуры.
Создание нового рельефа должно гармонично
вписываться в существующий ландшафт.
Список литературы
1.«Культурно-зрелищные учреждения»,
Нормы проектирования ВСН 45-86 Госгражданстрой, М., 1988,
.«Клубы», Е.К. Милашевская, Н.Е.
Пряничников, М.Р. Савченко, М., Стройиздат, 1990,
.«Клубная жизнь и архитектура клуба»
В. Хазанова, изд. «Жираф», М., 2000,
.«Клубы, построенные по программе
профсоюзов 1927-1930»,
.«Архитектурное проектирование» М.И.
Тосунова, М.М. Гаврилова, «Академия», М., 2009.
.
http://www.novate.ru/blogs/030211/16740/
.
http://civilization-od-ua.blogspot.com/2011/02/www.html
.
http://archi.ru/projects/world/6493/zdanie-golf-kluba-saadiyat-beach-golf-club
.
http://designzoom.ru/2014/05/23/klub-nanshan-v-chuntsine/
