Содержание

Введение

Глава 1. Природно-климатическая характеристика объекта исследования

.1 Географическое положение

.2 Рельеф

.3 Почва

.4 Климат

Глава 2. Топографические карты, их особенности и географическое содержание

.1 Условные знаки

.2 Измерение длин и площадей по карте

.3 Построение профиля

.4 Описание местности по карте

Заключение

Список используемой литературы

Введение

Цель курсовой работы:знать топографические карты их особенности и географическое содержание, картографическую документацию, для ведения работ по землеустройству, земельному и городскому кадастру.

Картография (от греч. <https://ru.wikipedia.org/wiki/%D0%93%D1%80%D0%B5%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D1%8F%D0%B7%D1%8B%D0%BA> χάρτης - бумага из папируса + γράφειν - рисовать) - наука об исследовании, моделировании и отображении пространственного расположения, сочетания и взаимосвязи объектов и явлений природы и общества. В более широкой трактовке картография включает технологию и производственную деятельность.

Объектами картографии являются Земля <https://ru.wikipedia.org/wiki/%D0%97%D0%B5%D0%BC%D0%BB%D1%8F>, небесные тела <https://ru.wikipedia.org/wiki/%D0%90%D1%81%D1%82%D1%80%D0%BE%D0%BD%D0%BE%D0%BC%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82>, звёздное небо <https://ru.wikipedia.org/wiki/%D0%A1%D0%BE%D0%B7%D0%B2%D0%B5%D0%B7%D0%B4%D0%B8%D0%B5> и Вселенная <https://ru.wikipedia.org/wiki/%D0%92%D1%81%D0%B5%D0%BB%D0%B5%D0%BD%D0%BD%D0%B0%D1%8F>. Наиболее популярными плодами картографии являются образно-знаковые модели пространства в виде: плоских карт, рельефных и объёмных карт, глобусов. Они могут быть представлены на твёрдых, плоских или объёмных материалах (бумага, пластик) или в виде изображения на видеомониторе.

Составление и оформление карт область картографии, область технического дизайна <https://ru.wikipedia.org/w/index.php?title=%D0%A2%D0%B5%D1%85%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%B4%D0%B8%D0%B7%D0%B0%D0%B9%D0%BD&action=edit&redlink=1>, изучающая наиболее адекватные способы отображения картографической информации. Эта область картографии тесно взаимосвязана с психологией восприятия <https://ru.wikipedia.org/wiki/%D0%9F%D1%81%D0%B8%D1%85%D0%BE%D0%BB%D0%BE%D0%B3%D0%B8%D1%8F>, семиотикой <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D0%BC%D0%B8%D0%BE%D1%82%D0%B8%D0%BA%D0%B0> и тому подобными гуманитарными аспектами.

Поскольку на картах отображается информация, относящаяся к самым различным наукам, выделяют также такие разделы картографии,как историческая картография, геологическая картография, экономическая картография, почвоведческая картография и другие. Эти разделы относятся к картографии лишь как к методу, по содержанию они относятся к соответствующим наукам.

Глава 1. Природно-климатическая характеристика объекта исследования

1.1 Географическое положение

Общая площадь Курманаевского района, расположенного в западной части Оренбургской области, составляет 2862 кв. км. На севере район граничит с Бузулукским,на юге - с Первомайским, на востоке - с Тоцким районами, на западе - с Самарской областью. Территория располагается в нижнем течении реки Бузулук.

Самыми крупными населенными пунктами также являются села Лабазы, Ефимовка, Ромашкино, Андреевка, Кандауровка.

.2 Рельеф

Курманаевский район отличается разнообразием рельефа.

Поверхность Курманаевский район преимущественно волнисто-равнинная, однако рельеф отдельных ее частей отличается значительными особенностями.

Почти посредине Приуралья возвышается система увалов Общего Сырта, имеющая самое разнообразное строение. Северные склоны увалов в большинстве случаев пологие, незаметно сливаются со склонами долин, рек и балок. Южные склоны имеют большую крутизну, часто бывают обрывисты. Поверхность сыртов носит то волнистый, то равнинный характер. Центральную часть района занимает складчатая зона южных отрогов.

Дальше к востоку местность приобретает все более сложный холмисто-сопочниковый рельеф.Здесь преобладают крутые сопки высотой 50-80 метров. Они или резко обособляются, или группируются в короткие гряды, а также балки и овраги часто рассекают гряды и выделяют на них возвышенности. Все это создает впечатление горного ландшафта; однако высота гор не превышает 430 метров.

Восточная часть района. Оно представляет собой широкую мягко волнистую возвышенную равнину. Средняя высота плато колеблется от 300 до 350 метров, но в некоторых местах, например, на северо-западе, высоты достигают 400 метров и более.

В основном спокойный равнинный характер поверхности Курманаевс кий район делает ее удобной для развития сельскохозяйственного производства.

1.3 Почва

По мере движения на восток и приближения к Уральской складчатости согласованность залегания слоев нарушается.

Здесь отложения дислоцированы и смяты в складки меридионального и близкого к нему простирания. Породы, слагающие эти складки,разнообразны по возрасту и литологии. Предуралье сложено чередующимися полосами карбоновых и пермских отложений.

Из почвообразующих пород в районе больше всего рыхлых отложений тяжелого механического состава (глинистых и тяжелосуглинистых) и меньше легкого (легких суглинков, супесей и песков). Мелкоземистые породы довольно мощным плащом покрывают плато, склоны и террасы рек. На небольших площадях встречаются элювий плотных пород, который приурочен к крутым склонам и массивам мелкосопочника.

Плотные породы отличаются по генезису, возрасту, химическому и минералогическому составу. Среди изверженных наиболее часто встречаются граниты и змеевики. Метаморфические породы представлены глинистыми сланцами, известняками. Группа осадочных пород является наиболее обширной. В ней господствуют глинистые и песчано-глинистые карбонатные пермские отложения, иногда конгломераты, мергели и доломиты. Юрские отложения представлены глинами, песками и песчаниками.

Особое место среди рыхлых осадочных пород занимает древняя пестроцветная кора выветривания плотных пород. Благодаря ряду особенностей минералогического, механического и химического состава она существенно влияет на процесс почвообразования.

.4 Климат

Территория Курманаевского района имеет благоприятные условия по показателю природно-климатических условий, а среднегодовые значения ее климатических параметров относятся к категории «низкий» и благоприятны для условий рассеивания вредных веществ в атмосфере.

Территория района лежит в глубине континента на значительном удалении от океанов. Континентальное положение сильно сказывается на климате и почвенно-растительном покрове Оренбуржья.

Климат района резко континентальный, что объясняется его значительной удаленностью от морей и близостью к полупустыням Казахстана. Климатические условия обследованной территории характеризуются большой амплитудой колебания годовой и суточной температур, сильными ветрами, непродолжительным весенним и продолжительным осенним периодами. Среднемесячная температура воздуха самого холодного месяца января - 13,10С, а самого жаркого месяца июля +22,10С. Зима длится 4,5 месяца. Минимальная зимняя температура достигает минус 40-440С. Лето имеет примерно такую же продолжительность с максимальной температурой плюс 440С

Ветер отличается крайней изменчивостью, как по направлению, так и по скоростному режиму. В среднем, всего 45 дней в году бывают безветренными.

Направление ветра и штилей, по многолетним наблюдениям составляет за год в %: СВ-8, С-10, В-20, ЮВ-9, Ю-12, ЮЗ-15, З-18, СЗ-10, штиль-3,9. Скорость ветра, превышение которой для данного района составляет 5%, достигает 9 м/сек. Зимой преобладает восточное и юго-западное направление ветра, летом восточное и западное. Средняя скорость ветра составляет 4,0 м/сек. На территории изысканий характерны особенно сильные ветры, дующие зимой во время снежных буранов и летом в периоды, характеризующиеся низкой относительной влажностью и высокой среднесуточной температурой.

Подобный ветровой режим и равнинный характер местности способствуют выносу загрязняющих веществ.

Вегетационный период около 180 дней. Характерной чертой климата области является его засушливость. Выпадающие летом осадки не успевают впитываться в почву, так как высокие температуры воздуха способствуют их быстрому испарению.

Осадки на территории области распространяются неравномерно. Их количество убывает с северо-запада (450 мм в год) на юго-восток (260 мм в год). Максимальное количество осадков выпадает на хребте Малый Накас (до 550 мм в год). Примерно 60-70% годового количества осадков приходится на теплый период, что несколько сглаживает засушливость климата.

Низкая обеспеченность оренбургских степей влагой часто приводит к засухе. За последнее столетие в северо-западных районах области сильные и средние засухи наблюдались один раз в 3-4 года, а в южных районах один раз в два-три года.

Перепад высот не превышает 50 м на 1 км. Малое количество дней с туманами. Влажность воздуха характеризуется одним из основных показателей относительной влажностью, наименьшее значение которой отмечается в теплое время с минимумом в мае, а наибольшее - в ноябре-декабре и марте.

Метели чаще всего связаны с прохождением западных и южных циклонов, приносящих штормовые ветры, обильный и мокрый снег, а порой и дождь, среди зимы. Число дней с метелями колеблется здесь от 26 до 49 дней в году. Метели отмечаются регулярно с ноября по март, а наибольшее их число наблюдается в январе. Грозы случаются в среднем за год в течение 21-29 дней. Наибольшее развитие грозовой деятельности отмечается в июле.

В с. Ромашкино амплитуда атмосферного давления с 14,6 Мб. Среднее минимальное давление, замеренное в июле, составляет 995,6 Мб, среднее максимальное в декабре - 1010,2 Мб.

Общая продолжительность солнечного сияния составляет - 2198 часов. Наибольшая продолжительность отмечается в июле (322 часа), наименьшая - в декабре (55 часов). В среднем, в течение года отмечается 73 дня без солнца.


Глава 2. Топографические карты, их особенности и географическое содержание

2.1 Условные знаки

Внемасштабные условные знаки применяются для изображения объектов, площади которых не выражаются в масштабе карты. Обычно эти знаки преувеличивают действительные размеры изображаемых на карте объектов. К ним относятся, например, большинство знаков местных предметов и ориентиров на топографических картах (пункты геодезической сети, указатели дорог).

Линейные условные знаки применяют для изображения объектов линейного характера, длина которых выражается в масштабе карты. Сохраняя подобие очертаний изображаемых объектов и их длину в масштабе карты, знаки могут быть площадными и внемасштабными при передаче ширины этих объектов. Так, река, ширина которой изображается в масштабе данной карты, будет показана площадным знаком, а дорога, показываемая, как правило, с преувеличением ее действительной ширины, изобразится знаком внемасштабным.

К картографическим условным знакам относят все виды подписей.

Подписи на картах занимают особое место. Они обогащают содержание карты и выполняют различные функции. В соответствии с этим принято все подписи делить на четыре группы:

− собственные наименования географических объектов, без которых невозможно пользоваться картой (например, Москва, Обь);

− географические номенклатурные термины, определяющие род объекта (например, озеро, гора и т. д.), обычно на картах их дают сокращенно (оз., г. и т. д.);

− качественные характеристики объектов, дополняющие условные знаки (подписи пород леса, материал покрытия дороги и т. д.), на картах их также подписывают сокращенно;

− количественные (цифровые) характеристики объектов (подписи ширины дорог, высоты и толщины ствола деревьев и т. д.).

До недавнего времени все знаки были статичными, однако с развитием электронных технологий появились и динамические условные знаки.

Это движущиеся, изменяющиеся знаки, используемые в компьютерных картографических анимациях (например, условные знаки для показа движения атмосферных фронтов, расширение зон осадков при прогнозах погоды и т .п.). Они тоже могут быть точечными, линейными или площадными.

курманаевский рельеф карта площадь

2.2 Измерение длин и площадей по карте

Масштаб карты показывает, во сколько раз длина линии на карте меньше соответствующей ей длины на местности. Он выражается в виде отношения двух чисел. Например, масштаб 1:50 000 означает, что все линии местности изображены на карте с уменьшением в 50000 раз, т. е. 1 см на карте соответствует 50000 см (или 500 м) на местности.

Масштаб указывается под нижней стороной рамки карты в цифровом выражении (численный масштаб) и в виде прямой линии (линейный масштаб), на отрезках которой подписаны соответствующие им расстояния на местности (рис. 1). Здесь же указывается и величина масштаба - расстояние в метрах (или километрах) на местности, соответствующее одному сантиметру на карте.

Полезно запомнить правило: если в правой части отношения зачеркнуть два последних нуля, то оставшееся число покажет, сколько метров на местности соответствует 1 см на карте, т. е. величину масштаба.

При сравнении нескольких масштабов более крупным будет тот, у которого число в правой части отношения меньше. Допустим, что на один и тот же участок местности имеются карты масштабов 1:25000, 1:50000 и 1:100000. Из них масштаб 1:25000 будет самым крупным, а масштаб 1:100 000-самым мелким.

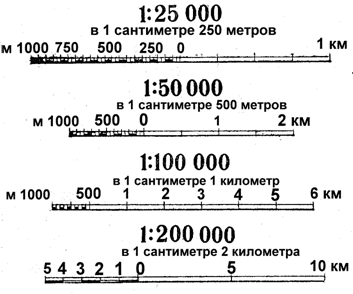

Рис.1.

Подробность изображения местности на топографических картах зависит от ее характера: чем меньше деталей содержит местность, тем полнее они отображаются на картах более мелких масштабов.

В нашей стране и многих других странах в качестве основных масштабов топографических карт приняты: 1:10000, 1:25000, 1: 50000, 1: 100000, 1: 200000, 1: 500000 и 1:1000000.

Используемые в войсках карты подразделяются на крупномасштабные, среднемасштабные и мелкомасштабные.

Измерение по карте прямых и извилистых линий.

Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.

Пример, на карте масштаба 1:25000 измеряем линейкой расстояние между мостом и ветряной мельницей (рис. 2); оно равно 7,3 см, умножаем 250 м на 7,3 и получаем искомое расстояние; оно равно 1825 метров (250х7,3=1825).

Небольшое расстояние между двумя точками по прямой линии проще определить, пользуясь линейным масштабом (рис. 3). Для этого достаточно циркуль-измеритель, раствор которого равен расстоянию между заданными точками на карте, приложить к линейному масштабу и снять отсчет в метрах или километрах. На рис. 3 измеренное расстояние равно 1070 м

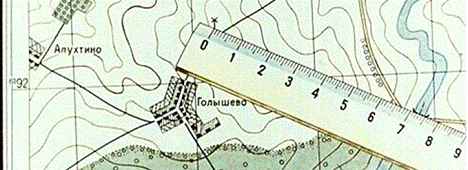

Рис. 2. Определить по карте расстояние между точками местности с помощью линейки

2.3 Построение профиля

Профилем называется вертикальное сечение участка земной поверхности по заданной линии. Профиль имеет две оси и два масштаба. По горизонтальной оси профиля откладываются расстояния, по вертикальной оси - высоты или глубины.

Профиль проводится на карте по прямой. На карте прочерчивают профильную линию AB, затем устанавливают и подписывают высоты горизонталей и точек перегиба скатов вдоль профильной линии. Подписи при этом могут делаться лишь в точках перегиба и на некоторых горизонталях - для облегчения определения высот. На бумаге проводят линию основания и в соответствии с принятым вертикальным масштабом прочерчивают над ней ряд параллельных горизонтальных линий, соответствующих высоте горизонталей (через одну, через две). В дальнейшем, приложив бумагу к профильной линии AB на карте, проектируют (переносят по перпендикулярам) на неё начальную и конечную точки, а также все горизонтали и точки перегиба скатов в соответствии со значением их высоты. Полученные точки соединяются плавной кривой.

.4 Описание местности по карте

Поселок Ромашкино расположен рядом с протоком реки Бобровка в Оренбургской области, Курманаевского района.

На всей территории п. Ромашкино расположены жилые строения. На Севера - Западе поселка расположено кладбище. С Запада на Восток расположены4 сооружения башенного типа и на Севере рядом с протоком реки Бобровка расположены 2 водонапорные башни, с Востока на Запад вдоль поселка Ромашкино проходит дорога,шириной полотна 13 метров, покрытие асфальт, 2 полосы.

На востоке поселка расположен склад горючего. В том же направлении расположен лесной массив с высотой деревьев до 30 метров, диаметр ствола 0,37, расстояние между деревьями 3 метра.

Так же на юго - западе расположен фруктовый сад. Вдоль поселка Ромашкино протекает проток реки Боровка шириной 22 метра и скоростью течения 2м/с, грунт вязкий, с обрывистыми берегами, без пляжа и высотой обрыва 4-5 метра.

Заключение

В результате выполнения курсовой работы по дисциплине

«Картография» мы изучили природно - климатические характеристики объекта исследования п. Ромашкино Курманаевского района Оренбургской области, измерили длины и площадь по топографической карте М 1:100000, построили профиль М 1:10000, описали местность исследуемого объекта топографическими условными знаками.

Список используемой литературы

Берлянт А.М. Картография: учебник /А.М. Берлянт.- 2 -е издание, исправленное и дополненное. - М.:КДУ, 2010. - 328 с.: ил. табл.; [16c.]: цв. ил.

Дмитриева, В. Т. Формирование географической картины мира средствами информационных технологий [Текст] / В. Т. Дмитриева, И.В. Клевкова // География и экология в школе XXI века. - 2006. - N 7. - С. 77-79.

Салищев К.А. Картография: Учеб. М: Высш. шк., 1982. - 272 с.

Картография с основами топографии: учеб. пособие для вузов / Н.Н. Колосова, Е.А. Чурилова, Н.А. Кузьмина. - М.: Дрофа,2006. - 272 с.

Южанинов В.С. Картография с основами топографии: Учеб. пособие. - М.: Высш. шк., 2005. - 302 с.

Берлянт А.М. Картографический метод исследования. 2 изд., М.: Изд-во МГУ, 1988.- 252 с.

Берлянт А.М. Геоинформационное картографирование. М.: Астрея, 1997. 64 с.

А.П. Несват , А.В. Родимцева. Методические указания по выполнению курсовой работы - Оренбург: Издательский центр ОГАУ, 2014. - 28 с.
