Картографическая генерализация

Картографическая генерализация

1. Сущность генерализации

картографическая генерализация карта картографируемый

Картографическая генерализация - это отбор и обобщение изображаемых на карте объектов соответственно ее назначению, масштабу, содержанию и особенностям картографируемой территории.

Суть процесса состоит в передаче на карте основных, типических черт объектов, их характерных особенностей и взаимосвязей.

Генерализация - неотъемлемое свойство всех картографических изображений, даже самых крупномасштабных. Уже при первичной съемке местности, скажем, в масштабе 1: 1000, топограф интуитивно ведет генерализацию, решая, какие детали рельефа, растительности, дорожной сети следует нанести на съемочный планшет, а какие слишком незначительны или "не укладываются" в данный масштаб. Далее при камеральном составлении карт среднего, а потом и мелкого масштабов приходится постоянно "сжимать" изображение, отказываясь от деталей и подробностей. В масштабе 1: 100000 1 км² местности занимает всего лишь 1 см² площади карты, на нем можно показать только основные населенные пункты, главную дорогу, реку. А в масштабе 1: 1000000 эта площадь сжимается до 1 мм², и на ней удастся сохранить, может быть, всего один населенный пункт, а в более мелком масштабе - 1: 10000000 не останется места и для него.

Генерализация проявляется в обобщении качественных и количественных характеристик объектов, замене индивидуальных понятий собирательными, отвлечении от частностей и деталей ради отчетливого изображения главных черт пространственного размещения.

Все это позволяет утверждать, что генерализация - одно из проявлений процесса абстрагирования отображаемой на карте действительности. Именно генерализация способствует формированию и воплощению в картографической форме новых понятий и научных абстракций.

Сам процесс генерализации во многом противоречив. Во-первых, некоторые элементы не могут быть показаны на карте по условиям пространства, но должны быть отражены на ней в силу своей содержательной значимости. Во-вторых, часто возникает противоречие между геометрической точностью и содержательным соответствием изображения, иначе говоря, пространственные соотношения объектов передаются верно, а геометрическая точность оказывается при этом нарушенной. В-третьих, в ходе генерализации происходит не только исключение деталей изображения, потеря информации, но и появление на карте новой обобщенной информации. По мере абстрагирования исчезают частности и отчетливее проступают самые существенные черты объекта, обнаруживаются ведущие закономерности, главные взаимосвязи, выделяются геосистемы все более крупного ранга.

Процесс генерализации труднее других картографических процессов поддается формализации и автоматизации. Не все этапы и процедуры могут быть алгоритмизированы, не все критерии удается однозначно формализовать. Качество генерализации во многом зависит от понимания картографом содержательной сущности изображаемых географических (геологических, социально-экономических и т.п.) объектов и явлений, умения выявить главные типичные их особенности. Опыт показывает, что автоматизация картографической генерализации должна опираться на интерактивные, диалоговые процедуры, обеспечивающие активное участие картографа.

2. Факторы генерализации

Факторами генерализации являются масштаб карты, ее назначение, тематика и тип, особенности и изученность картографируемого объекта, способы графического оформления карты. Факторы определяют подходы к генерализации, ее условия и характер.

Назначение карты. На карте показывают лишь те объекты, которые соответствуют ее назначению. Изображение других объектов, не отвечающих назначению карты, только мешает ее восприятию, затрудняет работу с картой. Если, например, школьная учебная административная карта предназначена для демонстрации на классной доске, то на ней сохраняют лишь самые важные элементы содержания (крупные города, границы и т.п.). Их изображают крупными знаками со значительным обобщением без излишней детализации. Если же аналогичная административная карта имеет справочное назначение и используется в настольном варианте, то она должна содержать максимум возможной для данного масштаба информации об административном делении, населенных пунктах, путях сообщения (рис.1).

Рис.1. Влияние назначения карты на генерализацию. Фрагменты настенной школьной (а) и настольной (б) справочной карт одной и той же территории.

Влияние масштаба проявляется в том, что при переходе от более крупного изображения к более мелкому сокращается площадь карты. Выше уже говорилось, что показать в мелком масштабе все детали и подробности невозможно, и поэтому неизбежны их отбор, обобщение, исключение (рис.2).

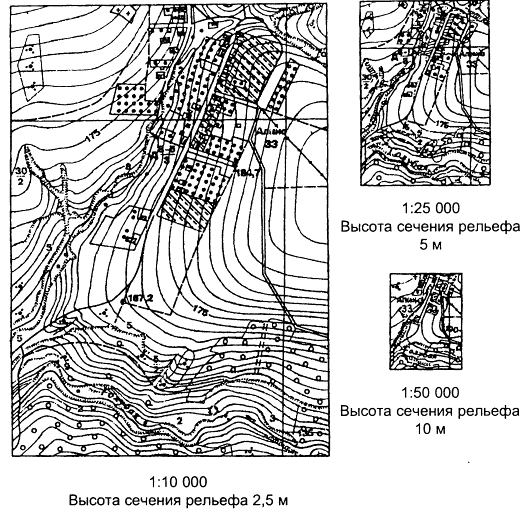

Рис. 2. Генерализация содержания топографической карты с уменьшением масштаба от 1: 10000 до 1: 50000.

Одновременно с уменьшением масштаба увеличивается пространственный охват, что также сказывается на генерализации. Объекты, важные для крупномасштабных карт (например, местные ориентиры), теряют свое значение на картах мелкого масштаба и, следовательно, подлежат исключению.

Тематика и тип карты определяют, какие элементы следует показывать на карте с наибольшей подробностью, а какие можно более или менее существенно обобщить или даже совсем снять. Так, на геологической или почвенной картах очень важно детально изобразить гидросеть - она непосредственно связана с темой карты. Зато можно сильно генерализовать дороги и населенные пункты, оставив лишь некоторые для общей ориентировки, а административные границы - совсем исключить. Но на картах экономической тематики, напротив, необходимо подробно показать населенные пункты, пути сообщения и административное деление. А вот речную сеть можно дать обобщенно, сохранив лишь реки, пригодные для судоходства.

Карты разного типа также имеют разную генерализацию. Наиболее подробны аналитические карты инвентаризационного типа, а наиболее обобщены и генерализованы синтетические (например, карты районирования), и в особенности карты-выводы, карты-умозаключения. Они по самой сути своей не предполагают особой детальности.

Особенности картографируемого объекта (или территории). Влияние этого фактора сказывается в необходимости передать на карте своеобразие, примечательные характерные элементы объектов или территории. Например, в степных или полупустынных районах необходимо показать все мелкие озера, иногда даже с преувеличением, если они не "помещаются" в масштаб, - это очень важно для засушливых территорий. Но вот в тундровых ландшафтах, где встречаются тысячи мелких озер, многие из них можно исключить при генерализации, здесь важно правильно отразить общий характер озерности территории.

С той же точки зрения важно сохранять характерные очертания объектов, например даже на самой мелкомасштабной карте показать Самарскую излучину Волги, или типичную конфигурацию полуострова Канин Нос, или узкие очертания фьордов и т.п. Это один из наиболее субъективных факторов генерализации, ведь решить, что "характерно" и "типично", а что - нет, может только сам картограф-составитель, формальные критерии тут работают плохо.

Оформление карты. Многоцветные карты (при прочих равных условиях) позволяют показать большее количество знаков, чем карты одноцветные. При хорошем качестве печати и правильном подборе фоновых окрасок, значков, штриховок на одной карте можно путем наложения совместить до шести взаимно перекрывающихся слоев без особого ущерба для читаемости. На одноцветной карте или карте с ограниченным набором красок это сделать трудно или даже невозможно, следовательно, необходима генерализация содержания.

3. Виды генерализации

Сложные процессы абстрагирования, связанные с картографической генерализацией, реализуются в разных видах и формах. Они касаются обобщения пространственных (геометрических) и содержательных характеристик, качественных и количественных показателей, отбора и даже исключения изображаемых объектов. Иногда генерализацию рассматривают как процесс абстрагирования пространства и содержания. Обычно все проявления генерализации присутствуют на карте совместно, в тесной комбинации.

Обобщение качественных характеристик происходит за счет сокращения различий объектов, что всегда связано с обобщением и укрупнением классификационных признаков, с переходом от простых понятий к сложным. Например, на обзорных картах вместо показа преобладающих древесных пород (как это принято на крупномасштабных топографических картах) дают собирательный знак леса, вместо подразделения железнодорожных путей по числу колей - единый знак железных дорог, вместо показа болот разной проходимости - один знак заболоченной местности и т.д. На геологических картах при переходе от крупных масштабов к более мелким обобщают стратиграфические подразделения: свиты и ярусы объединяются в отделы, затем отделы - в системы, на почвенных картах подвиды объединяются в виды, типы почв и т.д.

Важно отметить, что обобщение качественных характеристик картографируемого явления - это, прежде всего, обобщение (генерализация) его классификации. Поэтому данный вид генерализации начинается с легенды карты, с перехода от видов к родам, от отдельных явлений - к их группам, от дробных таксономических подразделений - к более крупным.

Обобщение количественных характеристик проявляется в укрупнении шкал, переходе от непрерывных шкал к более обобщенным ступенчатым, от равномерных - к неравномерным. Примерами могут служить увеличение высоты сечения рельефа при генерализации топографических карт, укрупнение группировки населенных пунктов по числу жителей, объединение градаций картограмм и т.п. На картах, выполненных точечным способом, обобщение количественной характеристики проявляется в увеличении веса точки, например на карте животноводства одна точка изображает 500 голов крупного рогатого скота, а после генерализации - 1000 голов скота.

Переход от простых понятий к сложным. Этот вид генерализации связан с введением интегральных понятий и собирательных обозначений. Например, при переходе от крупномасштабной карты города к мелкомасштабной вначале изображение отдельных зданий заменяется изображением кварталов, потом дается лишь общий контур города, а далее - пунсон. На мелкомасштабной карте населенный пункт полностью теряет свои индивидуальные черты, пунсон характеризует лишь численность населения и административное значение города (рис.3).

Рис.3. Генерализация населенного пункта. Последовательная замена отдельных объектов (здания - а) собирательными знаками (кварталы, общий контур города - б, в) и абстрактным значком (пунсон - г).

При генерализации геоморфологической карты знаки отдельных карстовых форм могут быть заменены общим контуром распространения карстовых процессов, на зоогеографических картах гнездовья птиц - обобщенным контуром ареала их распространения, на картах промышленности значки отдельных предприятий - обозначением промышленного центра - подобные примеры многочисленны.

Отбор (исключение) объектов означает ограничение содержания карты только объектами, необходимыми с точки зрения ее назначения, масштаба и тематики, и снятие других, менее значимых объектов. Отбор всегда непосредственно связан с обобщением качественных и количественных характеристик. Он ведется в соответствии с укрупненными подразделениями легенды. При отборе пользуются двумя количественными показателями: цензами и нормами.

♦             Ценз отбора - ограничительный параметр, указывающий величину или значимость объектов, сохраняемых при генерализации. Примеры цензов: "сохранить на карте леса, имеющие площадь более 10 км²", или "показать все реки длиной более 1 см в масштабе карты", или "оставить при генерализации все районные административные центры".

♦             Норма отбора - показатель, определяющий принятую степень отбора, среднее на единицу площади значение объектов, сохраняемых при генерализации. Нормы отбора регулируют нагрузку карты. Норма задается, например, так: "показать в тундровых ландшафтах не более 80-100 озер на 1 дм² карты" (остальные исключить). Этот критерий всегда дифференцирован соответственно особенностям картографируемой территории. Скажем, при переходе от топографических карт масштаба 1: 200000 к картам масштаба 1: 500000 норма нагрузки населенными пунктами в густонаселенных районах составляет 1/3 (т.е. на генерализованной карте сохраняется только третья часть населенных пунктов), на менее заселенных территориях - 1/2, а в районах с очень редким расселением - показывают все населенные пункты.

Обобщение очертаний означает снятие мелких деталей изображения, отказ от небольших изгибов контуров, спрямление границ и т.п. Эта геометрическая сторона генерализации проявляется в сглаживании небольших извилин рек и береговых линий, исключении изгибов горизонталей, рисующих мелкие эрозионные врезы, упрощении геологических границ, характеризующих мелкую складчатость, и т.п. При этом, однако, следят за тем, чтобы обобщение очертаний не было механическим, не сводилось к формальному сглаживанию. Генерализованное изображение непременно должно сохранять географически правдоподобный рисунок объекта, например морфологию побережья, особенности меандрирования рек, типы эрозионного расчленения, характер складчатости. Некоторые, даже очень небольшие, детали сохраняются, если они типичны для объекта. Скажем, фьорды очень типичны для скандинавского побережья, и их следует показывать даже в самых мелких масштабах.

Объединение контуров (выделов) - еще одно проявление геометрической стороны генерализации, связанное с группировкой, слиянием контуров. Выделы на карте объединяются, во-первых, в результате обобщения качественных и количественных подразделений в легенде, а во-вторых, вследствие слияния (соединения) нескольких мелких контуров в один крупный. Так, отдельные небольшие ареалы месторождений какого-либо полезного ископаемого могут быть объединены в один ареал, мелкие участки леса - присоединены к крупному контуру и т.п.

Смещение элементов изображения связано обычно с обобщением очертаний и объединением контуров, при которых неизбежны небольшие сдвиги некоторых объектов относительно их истинного положения. Например, спрямление береговой линии и исключение мелких заливчиков приводит к тому, что некоторые прибрежные поселки оказываются как бы отодвинутыми от берега, тогда необходимо их сместить и "придвинуть" к морю. Смещение часто происходит при рисовке рельефа, когда укрупняют высоту сечения рельефа.

Утрирование, или показ объектов с преувеличением, означает, что на генерализованной карте оставляют некоторые особо важные со смысловой (содержательной) точки зрения объекты, которые из-за малых размеров или по условиям цензового отбора следовало бы исключить, и при этом даже несколько преувеличивают (утрируют) их. Примерами могут служить небольшие, но характерные излучины рек, мелкие озера в засушливых степях, редкие и небольшие по площади выходы изверженных геологических пород посреди поля осадочных отложений и т.п.

Еще раз подчеркнем, что рассмотренные виды генерализации проявляются на картах не порознь, а совместно, они тесно переплетены и трудно отделимы один от другого. Генерализация содержательных аспектов (качественных и количественных) обычно влечет за собой изменение пространственных геометрических характеристик и наоборот. На рис.4 показано, как в ходе генерализации дельты реки спрямлены очертания основного русла, исключены одни протоки и утрированы другие (возможно, судоходные), обобщены очертания кос и лиманов. Обобщение одних элементов влечет изменение других, и все это тесно взаимосвязано.

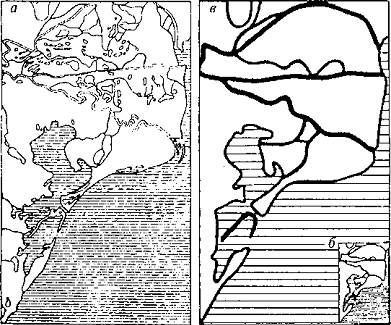

Рис.4. Генерализация контуров дельты р. Дуная.

а - исходная карта масштаба 1: 500000; б - та же карта при уменьшении до масштаба 1: 125000; в - увеличение генерализованного изображения, показывающее сочетание отбора и обобщения линейных элементов и других аспектов геометрической генерализации.

2.      Раклов В.П. Картография и ГИС: учебное пособие. - М.: КДУ, 2010. - 188 с

.        Берлянт А.М., Востокова А.В., Кравцова В.И. и др. Картоведение: Учебник для вузов. - М.: Аспект Пресс, - 2003.477 с

.        Берлянт, А.М. Картографический словарь - М: Научный мир, 2005. - 424 с.

.        Серапинас Б.Б. Математическая картография: Учебник для вузов. - М.: Академия, - 2005. - 336 с.

.        Колосова Н.Н., Чурилова Е.А., Кузьмина Н.А. "Картография с основами топографии" Учебное пособие для вузов., М.: ООО "Дрофа", - 2006. - 272 с.
