Отчет по лабораторной работе

Исследование диэлектрического пробоя в тонкостенных материалах

Цель

Изучение электрического пробоя в тонкопленочных материалах.

Объект исследования

Диэлектрический тонкопленочный материал, помещенный между двумя металлическими обкладками одинаковых размеров, создавая своего рода тонкопленочный конденсатор. Исследуемый конденсатор (рис. 1) включается в качестве нагрузки в электрическую цепь. На нагрузке с помощью, например, потенциостата, повышается напряжение по линейному закону с наперед заданной скоростью. Последовательно с исследуемым конденсатором включают высокоомный резистор R1.

Рис. 1. Схема исследуемого конденсатора

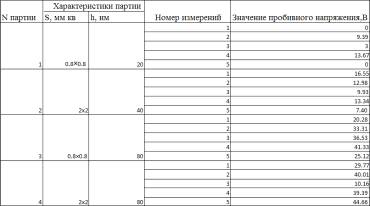

На таблице 1 представлены пробивные напряжения конденсаторов четырех партий.

Таблица 1

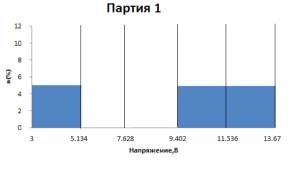

На рисунке 1 представлена гистограмма первой партии

Рисунок 1

Выход годных конденсаторов в первой партии = (23/25)*100%=92%

Рекомендуемое рабочее напряжение конденсаторов Uраб: так как выход годных конденсаторов в партии <95% то Uраб невозможно определить.

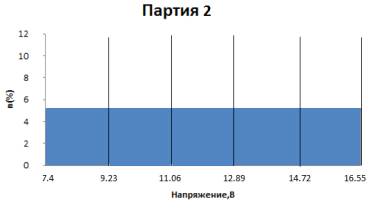

На рисунке 2 представлена гистограмма второй партии

Рисунок 2

напряжение конденсатор диэлектрический тонкопленочный

Среднее арифметическое значение напряжения=11,2525

Uраб=5.23

Uрабmax=5.04

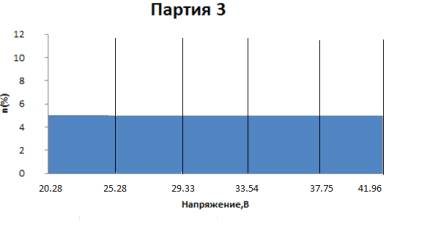

На рисунке 3 представлена гистограмма третьей партии

Рисунок 3

Выход годных конденсаторов в первой партии = (25/25)*100%=100%

Uраб:= 12,029

Uрабmax=11.435

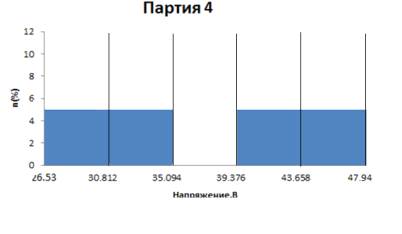

На рисунке 4 представлена гистограмма четвертой партии

Рисунок 4

Выход годных конденсаторов в первой партии = (24/25)*100%=96%

Uраб=26.35

Uрабmax=25.94

Вывод

В результате проделанной работы на практике определили, как происходит пробой и от каких факторов он зависит.
