Зонная теория

Зонная теория

Зонная теория твёрдого тела - квантовомеханическая <https://ru.wikipedia.org/wiki/%D0%9A%D0%B2%D0%B0%D0%BD%D1%82%D0%BE%D0%B2%D0%B0%D1%8F_%D0%BC%D0%B5%D1%85%D0%B0%D0%BD%D0%B8%D0%BA%D0%B0> теория движения электронов <https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD> в твёрдом теле <https://ru.wikipedia.org/wiki/%D0%A2%D0%B2%D1%91%D1%80%D0%B4%D0%BE%D0%B5_%D1%82%D0%B5%D0%BB%D0%BE>. В соответствии с квантовой механикой свободные электроны могут иметь любую энергию - их энергетический спектр <https://ru.wikipedia.org/wiki/%D0%AD%D0%BD%D0%B5%D1%80%D0%B3%D0%B5%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D1%81%D0%BF%D0%B5%D0%BA%D1%82%D1%80> непрерывен. Электроны, принадлежащие изолированным атомам <https://ru.wikipedia.org/wiki/%D0%90%D1%82%D0%BE%D0%BC>, имеют определённые дискретные значения энергии. В твёрдом теле энергетический спектр электронов существенно иной, он состоит из отдельных разрешённых энергетических зон, разделённых зонами запрещённых энергий.

Согласно постулатам Бора <https://ru.wikipedia.org/wiki/%D0%9F%D0%BE%D1%81%D1%82%D1%83%D0%BB%D0%B0%D1%82%D1%8B_%D0%91%D0%BE%D1%80%D0%B0>, в изолированном атоме энергия электрона может принимать строго дискретные значения (также говорят, что электрон находится на одной из орбиталей). В случае нескольких атомов, объединенных химической связью (например, в молекуле <https://ru.wikipedia.org/wiki/%D0%9C%D0%BE%D0%BB%D0%B5%D0%BA%D1%83%D0%BB%D0%B0>), электронные орбитали расщепляются в количестве, пропорциональном числу атомов, образуя так называемые молекулярные орбитали. При дальнейшем увеличении системы до макроскопического кристалла <https://ru.wikipedia.org/wiki/%D0%9A%D1%80%D0%B8%D1%81%D1%82%D0%B0%D0%BB%D0%BB> (число атомов более 1020), количество орбиталей становится очень большим, а разница энергий электронов, находящихся на соседних орбиталях, соответственно очень маленькой, энергетические уровни расщепляются до практически непрерывных дискретных наборов - энергетических зон. Наивысшая из разрешённых энергетических зон вполупроводниках <https://ru.wikipedia.org/wiki/%D0%9F%D0%BE%D0%BB%D1%83%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BD%D0%B8%D0%BA> и диэлектриках <https://ru.wikipedia.org/wiki/%D0%94%D0%B8%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D0%BA>, в которой при температуре 0 К <https://ru.wikipedia.org/wiki/%D0%90%D0%B1%D1%81%D0%BE%D0%BB%D1%8E%D1%82%D0%BD%D1%8B%D0%B9_%D0%BD%D1%83%D0%BB%D1%8C> все энергетические состояния заняты электронами, называется валентной зоной <https://ru.wikipedia.org/wiki/%D0%92%D0%B0%D0%BB%D0%B5%D0%BD%D1%82%D0%BD%D0%B0%D1%8F_%D0%B7%D0%BE%D0%BD%D0%B0>, следующая за ней -зоной проводимости <https://ru.wikipedia.org/wiki/%D0%97%D0%BE%D0%BD%D0%B0_%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%B8%D0%BC%D0%BE%D1%81%D1%82%D0%B8>. В металлах <https://ru.wikipedia.org/wiki/%D0%9C%D0%B5%D1%82%D0%B0%D0%BB%D0%BB> зоной проводимости называется наивысшая разрешённая зона, в которой находятся электроны при температуре 0 К.

В основе зонной теории лежат следующие главные приближения:

Твёрдое тело представляет собой идеально периодический кристалл.

Равновесные положения узлов кристаллической решётки фиксированы, то есть ядра атомов считаются неподвижными (адиабатическое приближение). Малые колебания атомов вокруг равновесных положений, которые могут быть описаны как фононы <https://ru.wikipedia.org/wiki/%D0%A4%D0%BE%D0%BD%D0%BE%D0%BD>, вводятся впоследствии как возмущение электронного энергетического спектра.

Многоэлектронная задача сводится к одноэлектронной: воздействие на данный электрон всех остальных описывается некоторым усредненным периодическим полем.

Ряд явлений, по существу многоэлектронных, таких, как ферромагнетизм <https://ru.wikipedia.org/wiki/%D0%A4%D0%B5%D1%80%D1%80%D0%BE%D0%BC%D0%B0%D0%B3%D0%BD%D0%B5%D1%82%D0%B8%D0%B7%D0%BC>, сверхпроводимость <https://ru.wikipedia.org/wiki/%D0%A1%D0%B2%D0%B5%D1%80%D1%85%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%B8%D0%BC%D0%BE%D1%81%D1%82%D1%8C>, и таких, где играют роль экситоны <https://ru.wikipedia.org/wiki/%D0%AD%D0%BA%D1%81%D0%B8%D1%82%D0%BE%D0%BD>, не может быть последовательно рассмотрен в рамках зонной теории. Вместе с тем, при более общем подходе к построению теории твёрдого тела оказалось, что многие результаты зонной теории шире её исходных предпосылок.

В различных веществах, а также в различных формах одного и того же вещества, энергетические зоны располагаются по-разному. По взаимному расположению этих зон вещества делят на три большие группы:

проводники <#"882302.files/image001.gif">

Рис.1 Энергетические зоны

Полупроводниковыми свойствами могут обладать как простые вещества, например, алмаз С, теллур Те, селен Se (красный), серое олово - Sn, так и химические органические и неорганические соединения: арсенид галлия GaAs, антимонид индия InSb, фосфид индия InP, карбид кремния SiC, бензол, нафталин, нафтацен и т.д. Типичными представителями полупроводников являются элементы четвертой группы периодической системы: германий Ge и кремний Si.  Атомы полупроводника в кристаллической решетке связаны между собой парноэлектронными (ковалентными) связями. Эти связи непрочные, легко разрываются при нагревании, освещении, электризации. Связи непрочные, легко разрываются при нагревании, освещении, электризации(рис.2).

Рис.2 Кристаллическая решетка полупроводника

При удалении электрона остается дырка, имеющая положительный заряд, равный заряду электрона. В чистом полупроводнике количество электронов и дырок одинаково np=nn=ni. Число носителей заряда ni=AeΔE/kT - зависит от температуры и ширины запрещенной зоны.

Каждая ковалентная связь образуется парой электронов, составленной из одного электрона от первого, и одного - от второго атомов. В химически чистом полупроводнике все ковалентные связи заполнены и при температуре абсолютного нуля, в отличие от металлов, у полупроводников отсутствуют свободные носители зарядов. С увеличением температуры окружающей среды часть электронов возбуждается и, разрывая ковалентную связь, переходит в зону проводимости, создавая собственную электронную проводимость полупроводника. Одновременно в полупроводнике возникает незаполненная ковалентная связь - дырка. Такая связь может быть восстановлена за счет электрона соседнего атома, т.е. разрушения соседней ковалентной связи. Многократное повторение подобных ситуаций создает видимость перемещения дырки по объему кристалла, которая, имея положительный заряд, создает собственную дырочную проводимость полупроводника. Процесс генерации злектронно-дырочных пар может происходить не только под воздействием тепла, но и за счет любых процессов, способных сообщить электрону количество энергии, достаточное для разрыва ковалентной связи. Процесс генерации всегда сопровождается обратным процессом - рекомбинацией, то есть соединением электрона с дыркой с образованием нейтрального атома. В результате при постоянстве внешних условий в полупроводнике наступает равновесие, при котором число генерируемых пар носителей заряда равно числу рекомбинирующих.

Атом представляет собой электрическую систему, состоящую из положительно заряженного ядра и окружающих его электронов. Электроны уединенного атома, находясь в поле ядра, могут иметь только определенный - дискретный - набор энергий, или, как говорят, могут находиться на определенных уровнях.

При этом, согласно принципу Паули, на одном энергетическом уровне одновременно не может быть более двух электронов.

При объединении N атомов в молекулы и кристаллы за счет взаимодействия с соседними атомами и электрическим полем кристаллической решетки отдельные энергетические уровни атомов расщепляются на N близко расположенных уровней. Эти наборы разрешенных уровней образуют зоны, разделенные зонами запрещенных значений энергии.

Электроны внешних оболочек (валентные электроны), отвечающие за электропроводимость, заполняют верхнюю разрешенную зону, которую называют валентной, и зону проводимости, которая либо частично заполнена электронами, либо свободна от них.

В зависимости от степени заполнения зон электронами и ширины запрещенной зоны E все вещества делятся на проводники, полупроводники и диэлектрики (рис. 1).

Характерной особенностью чистых полупроводников является то, что при температуре Т = 0 К они ведут себя как диэлектрики: их валентная зона полностью заполнена электронами, а следующая зона разрешенных уровней энергий полностью свободна.

С повышением температуры у полупроводников растет число электронов, которые вследствие теплового возбуждения переходят в зону проводимости, чего не наблюдается у диэлектриков.

Электропроводность вещества по зонной теории определяется возможностью перехода электрона на свободный энергетический уровень под действием внешнего электрического поля.

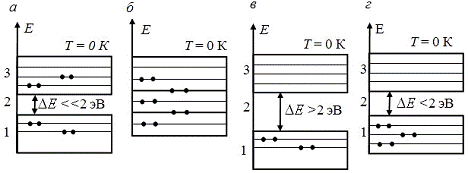

Рис. 1. Деление твердых тел на: а, б - проводник;

в - диэлектрик; г - полупроводник без примеси.

Температура Т = 0 К. 1 - заполненная или валентная зона;

- запрещенная зона; 3 - зона проводимости

Следовательно, для возникновения электропроводности необходимо наличие электронов в зоне проводимости или наличие вакантных мест в валентной зоне.

В полупроводниках без примесей при температурах Т > 0 К каждый электрон, перешедший в зону проводимости, оставляет на своем месте в валентной зоне дырку (рис. 2, а), которая может заполняться электронами валентной зоны, то есть участвовать в электропроводности.

При наличии в полупроводнике примесей его зонная структура изменяется. Так, примесь с валентностью большей, чем у основного полупроводника - донорная или n-типа примесь, соответствует появлению дополнительного уровня с одним или двумя электронами вблизи дна зоны проводимости (рис. 2, б).

Если валентность примеси меньше валентности основного полупроводника - акцепторная или p-типа примесь, то появляется свободный уровень вблизи потолка валентной зоны (рис. 2, в). В отличие от собственной электропроводимости V , примесные проводимости Qn и Qp
обеспечиваются носителями одного знака (электронами или дырками) (рис. 2, б, в).

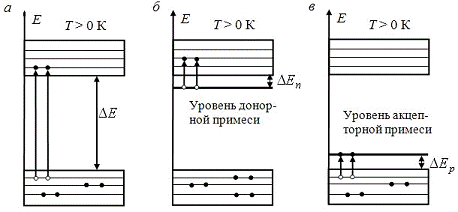

Рис. 2. Схемы энергетических уровней полупроводников: а - без примесей, - ширина запрещенной зоны; б - с донорной примесью, - энергетическое расстояние от донорного уровня до дна зоны проводимости; в - с акцепторной примесью, - энергетическое расстояние от потолка заполненной зоны до акцепторного уровня.

зонная теория полупроводник
