Для
з'єднання металевих елементів між собою
|
Тип
шурупа "Кнауф" для профілю завтовшки, мм
|
Зображення
шурупа "Кнауф"
|
|
до 0,7
|
0,7-2,2
|
Тип LN
|
Тип LВ
|
|
LN 3,5 ×
9
|
LВ 3,5 ×
9,5
|
|
|
|
LN 3,5 ×
11 LN3,5 ×
16
|
LВ 3,5 ×
16
|
|
|
Кріпильні шурупи "Кнауф" мають кадмієве
покриття. Їх також намагнічують з метою легкого центрування в головці
шуруповерта. Вони використовуються для кріплення всіх типів ГКП до металевих і
дерев'яних каркасів та поділяються на два типи ТN і ТВ (табл.4).
Таблиця 4
Кріпильні шурупи-саморізи та їх використання

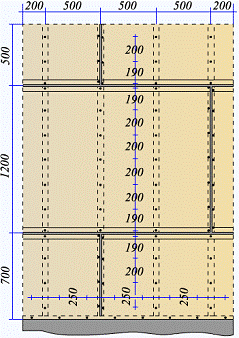

Максимальні відстані між шурупами при кріпленні
ГКП при одношаровій обшивці становить 250 мм, для цвяхів - 200 мм.
Перед угвинчуванням шурупів слід відрегулювати
шуруповерт так, щоб потайна головка шурупа під час його вгвинчування не псувала
картонну оболонку ГКП. Окрім того, головка шурупа не повинна виступати над
поверхнею картону.
Угвинчування шурупа необхідно виконувати точно
перпендикулярно до площини ГКП. Інакше може бути пошкодження шурупа та ГКП.
Спеціальна різьба шурупів потребує певної
швидкості вгвинчування, яка відповідала б кроку різьби. У разі правильного
вибору цієї швидкості (швидкості подачі) шуруп не руйнуватиме гіпсове осердя, а
його головка не пошкодить картонну оболонку ГКП. Інакше навколо шурупа може
утворитися картонна бахрома.

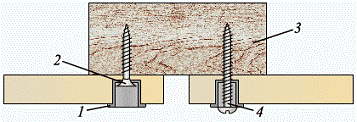

У разі цвяхового кріплення гіпсокартону до
дерев'яного каркаса слід звертати увагу на забезпечення його належної
жорсткості, щоб він не пружинив під час забивання цвяхів. Оцинковані цвяхи слід
забивати молотком з опуклим бойком точно вертикально щодо поверхні обшивки і
площини головки цвяха. При цьому не можна допускати руйнування або деформацію
картонної оболонки та гіпсового осердя ГКП від ударів молотка, оскільки це може
призвести до незадовільного кріплення ГКП до каркаса. Найкращих результатів
можна досягти при подвійній системі забивання цвяхів, коли в кожну кріпильну
точку забивають по два цвяхи: перший скріплює ГКП з каркасом, а другий, який
забивають впритул до першого, забезпечує щільне припасування сегментів, що скріплюються.
Наприкінці операції остаточно забивають перший цвях. Довжину цвяхів залежно від
товщини й типу ГКП слід брати згідно з табл.5. Для кріплення ГКП до дерев'яних
каркасів перегородок слід використовувати гладенькі цвяхи, які забиватимуться у
деревину не менш ніж на 12 діаметрів. Рифлені цвяхи доцільно використовувати
при влаштуванні підвісних стель.
Таблиця 5
Довжина цвяхів для кріплення ГКП
ГКП можна закріплювати до дерев’яного каркаса
оцинкованими металевими скобами. Їх забивають перпендикулярно до напрямку
волокон картонної оболонки спеціальними інструментами. Довжина заглиблення
скоби в деревину має бути не менш ніж 15 діаметрів дроту, з якого вироблено
скоби.
Двошарові обшивки. Для підвищення жорсткості
конструкцій перегородок, поліпшення їхніх вогнезахисних і звукоізоляційних
якостей використовують двошарові обшивки каркасів з ГКП або ГВЛ. Кожний шар
закріплюють окремо. Другий (зовнішній) шар ГКП має бути встановлений урозгін з
першим (з відносним зміщенням швів), причому відстань між швами першого і
другого шарів обшивки має бути не менше 400 мм.

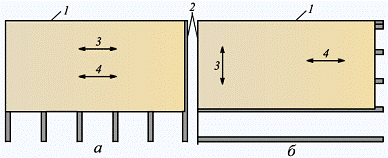

При двошаровій обшивці каркаса перегородок ця
відстань (при поперечному кріпленні ГКП) дорівнюватиме крокові стояків каркаса
(рис.7). При влаштуванні двошарової обшивки каркаса перегородки до нього
насамперед закріплюють перший шар обшивки шурупами або цвяхами, відстань між
якими збільшують утричі порівняно із максимальними відстанями при одношаровій
обшивці.

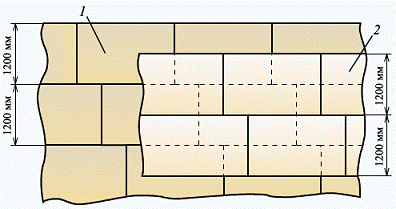

Рис. 7. Порядок розміщення ГКП при двошаровій
обшивці каркаса перегородки:
- перший шар; 2 - другий шар
Отже, при кріпленні другого шару перший шар ГКП
додатково закріплюють шурупами (цвяхами) другого шару.
3.
Розрахунковий розділ
Для розрахунку необхідної кількості витратного
матеріалу мені було дано кімнату на кресленні (додаток Б) площею 22,5м². Згідно креслення висота стін 3м, розмір кімнати 5,7м × 4м, два вікна - 1,6м × 1м, двері - 1,2м
× 2м та 0,9м × 2м. Облицювання
стін каркасним способом з використанням стельового профілю.
Для початку визначаємо загальну площу поверхні
облицювання, для цього необхідно довжину стін помножити на висоту і відняти
площу вікон та дверей:
Sзаг. = (5,7+4+5,7+4) ×3 = 58,2м²
Sвікон = 1,6×1×2 = 3,2м²
Sдверей = 1,2×2+0,9×2 = 4,2м²
Sоблицювання = Sзаг. - Sвікон - Sдверей = 58,2 -
3,2 - 4,2 = 50,8м²
При виконанні роботи будемо використовувати ГКП
розміром 1,2м × 3м площею 3,6м². Для визначення необхідної кількості плит гіпсокартону
необхідно площу облицювання розділити на площу плити:
N = 50,8/3,6 = 14,2 шт.
Отже нам необхідно 15 плит гіпсокартону. На
закріплення однієї плити даного розміру необхідно 50 саморізів. На 15 плит
необхідно 750 саморізів довжиною 25 мм.
Враховуючи те що висота стін 3м, для роботи
беремо профіль такої ж довжини. По периметру кімнати по стелі та підлозі
встановлюємо напрямний профіль UD27, для цього необхідно 39м/п профілю (13 шт. по
3м/п), також для влаштування внутрішніх кутів потрібно 4 профілі, по периметру
вікон ті дверей теж потрібно встановити напрямний профіль це складе 20,5м/п (7
шт. по 3м/п). Загалом нам знадобиться 24шт. UD профілю по 3м/п.
Стояковий профіль CD60 необхідно встановити з
кроком 0,6м по всьому периметру кімнати. З такого розрахунку виходить що на
стіну довжиною 4м потрібно 6 стоякових профілів, а на стіну довжиною 5,7м - 9.
Загалом нам потрібно 30 шт. CD профілів.
Для кріплення стельового профілю CD при
обличкуванні стін використовують прямий підвіс, виготовлений з оцинкованої
сталі завтовшки 0,8 мм, габаритні розміри для кріплення стельового профілю - 60
× 30 × 125 мм.
Максимальна відстань між якими становить 1,5м, тому на кожну стійку потрібно 3
підвіси, отже нам необхідно 90 прямих підвісів. Для їх закріплення потрібно 180
дюбелів розміром 40×6. Такі ж дюбелі
нам знадобляться для закріплення напрямних профілів, для цього потрібно 40 шт.
Для з’єднання металевих деталей каркасу нам необхідні саморізи типу LN9.5, по 2 на прямий підвіс
та на з’єднання профілів між собою, загалом 250 штук.
Для покращення звукоізолюючих властивостей нам
знадобиться стрічка з піно-резини 50м/п, та мінеральна вата 51м².
4.
Охорона праці
Травматизм на робочому місці є серйозним чинником
фінансових витрат як для підприємства, так і для травмованих працівників.
Причому ключову роль у забезпеченні безпечних умов праці відіграють самі
робітники, тому дуже важливо, щоб у процесі виконання робіт вони дотримувалися
вимог охорони праці. Робітники мають знати, що основними причинами травматизму
є: погане знання і невиконання правил безпеки праці; неправильна організація
робочого місця; порушення технології, інструкцій стосовно застосування
устаткування й інструментів, відсутність або недосконалість огорож і
застережливих табличок. Вони мають бути готові кваліфіковано діяти у разі
виникнення небезпечної ситуації або травмуванні людини на робочому місці.
До монтажу гіпсокартонних стін, стель і
перегородок допускаються особи не молодші за 18 років, які пройшли інструктаж з
техніки безпеки на робочому місці та навчання в навчальних центрах
"Кнауф" або в будівельних ліцеях і училищах.
Під час роботи з ручним різальним інструментом
слід дотримуватися таких вимог:
. Роботу слід виконувати в спецодязі
(комбінезон, робоча куртка і брюки).
2. Усі ґудзики, паси та замки спецодягу
мають бути застібнуті. Волосся слід прибирати під головний убір.
. Потрібно чітко знати призначення кожного
інструмента й використовувати ці інструменти тільки для тих операцій, для яких
вони безпосередньо призначені.
. Працювати завжди потрібно з добре
заточеним і правленим інструментом.
. Ручки інструментів повинні мати овальний
перетин, а їх довжина - відповідати розмірам інструмента.
. Поверхня ручок має бути рівною,
зачищеною, гладкою, без тріщин, сучків і задирок (рис.8).
Рис. 8. Поверхня ручок:
а - неправильна; б - правильна
. Користуватися натискним інструментом без
ручок забороняється.
8. Ручки молотків мають бути розклинені
дерев’яними або металевими клинами (рис.9).
а - справна; б - несправна; 1 - клин
. Пилки мають бути правильно розведені і
загострені (рис.10).
Рис. 10. Пилки:
а - правильно розведені; б - неправильно
розведені
. Ніколи не перевіряйте ступінь
заточування інструменту пальцем (рис. 11)!
гіпсокартон каркас монтажний кріплення
Рис. 11. Пальцем заборонено перевіряти ступінь
заточування інструменту
. Інструменти із загостреними лезами слід
передавати іншим робітникам тільки ручкою вперед (рис. 12).
Рис. 12. Правильне передавання інструментів із
загостреними лезами
. Забороняється класти інструмент лезом
догори. Різальні інструменти слід класти на бік, лезом від себе.
13. Після завершення роботи інструмент слід
привести до ладу, очистити від стружки, пилу і покласти у відповідне місце для
зберігання.
Безпечні умови праці і професіоналізм
передбачають також знання і виконання всіх правил і вимог електробезпеки
монтажника гіпсокартонних конструкцій.
Основні вимоги щодо безпечної праці з
електроінструментом полягають у такому:
. Підключати електроприлад до
електромережі можна після перевірки його на можливі пошкодження та при
вимкненому двигуні.
2. Перед запуском приладу в експлуатацію
слід зачекати, доки температура приладу зрівняється з температурою
навколишнього середовища.
. Тримати інструмент в руках потрібно
міцно (рис. 13).
Рис. 13. Тримання інструменту в руках
. Не можна працювати на приставних
драбинах (рис.14).
Рис. 14. Забороняється працювати на приставних
драбинах
. Не слід торкатися руками частин
інструменту, що обертаються.
6. При роботі на стінах і підлогах, де є
кабелі зі струмом, не можна торкатися до металевих частин інструменту. Щоб
уникнути ураження струмом при попаданні на ці кабелі, тримайте інструмент
тільки за ізольованій поверхні.
. Не слід торкатися наконечника викрутки і
свердла відразу після свердління. Вони можуть бути дуже гарячими, що призведе
до опіків.
. Стережіться ураження електричним струмом
від неізольованого кабелю (рис.15).
Рис. 15. Неізольований кабель може призвести до
ураження струмом
. Уникайте контакту із заземленими
поверхнями, такими як металеві труби, радіатори опалювання, плити, холодильники
і т. ін.
10. Якщо робота з різання супроводжується
запорошенням, слід використовувати пилозахисну маску (респіратор) (рис.16).
Рис. 16. Пилозахисна маска (респіратор)
. Не слід носити інструмент, тримаючи його
за шнур, і братися за шнур для його від’єднання від розетки. Тримайте шнур
подалі від гарячих місць, мастил (рис.17).
Рис. 17. Забороняється братися за шнур для його
від’єднання від розетки
. Слід уникати випадкових запусків. Не
можна носити ввімкнений до мережі інструмент, тримаючи палець на перемикачі.
Перед підключенням інструменту до мережі слід переконатися, що перемикач
знаходиться в положенні "Вимк.".
13. Не можна залишати працюючий інструмент без
нагляду (рис.18).
Рис. 18. Не залишайте працюючий інструмент без
нагляду
. Шуруповерт має бути підключений до
мережі з напругою, що відповідає значенню, зазначеному на маркувальній
табличці. Використання струму навіть зниженої напруги може призвести до
перевантаження інструменту. Вид струму - змінний, однофазний. Відповідно до
європейських стандартів інструмент має подвійну ізоляцію й, отже, може бути
підключений до незаземлених розеток.
15. Під час роботи з шуруповертом:
· тримайте насадки
інструмента гострими і чистими для кращої та безпечнішої роботи;
· дотримуйтеся інструкцій
щодо мастила і зміни приладдя;
· періодично перевіряйте
шнури інструмента і, якщо вони пошкоджені, звертайтеся для ремонту в
уповноважений центр з техобслуговування;
· періодично перевіряйте
шнури-подовжувачі і замінюйте їх, якщо вони пошкоджені;
· тримайте ручки
інструмента сухими, чистими і вільними від мастила;
· уважно перевіряйте
загвинчування гвинтів перед експлуатацією - це збереже інструмент від поламок і
захистить вас від нещасних випадків;
· не спрямовуйте інструмент
на людей під час експлуатації; долото може вилетіти і завдати комусь серйозної
травми (рис. 19).
Рис. 19. Не спрямовуйте інструмент на людей під
час експлуатації
. Під час роботи з ручною електричною
акумуляторною машиною виконуйте такі вимоги:
· не експлуатуйте машину в
приміщеннях з вибухонебезпечним і агресивним середовищем: при несправному
вимикачі або його нечіткій роботі; при появі диму або запаху ізоляції, що
горить; при розгерметизації корпуса батареї і витіканні з неї електролітичної
маси;
· не розкривайте
акумуляторні батареї, не нагрівайте їх. Користуйтеся лише справними батареями;
· не допускайте
перезаряджання батарей;
· забезпечте вільну
циркуляцію повітря навколо зарядного пристрою з метою запобігання його
перегрівання;
· відключайте зарядний
пристрій від мережі живлення після закінчення використання.
17 При роботі з ексцентриковою шліфувальною
машиною (рис. 20) дотримуйтеся таких правил:
· забезпечуйте нерухомість
заготовки;
· при роботах, пов’язаних з
утворенням осколків, тирси і пилу, а також при роботах над головою, завжди
працюйте в захисних окулярах, за необхідності користуйтеся респіратором;
· у всіх випадках, коли це
можливо, використовуйте для збору пилу вакуумний пилозбирач (рис. 21).
Рис. 20. Ексцентрикова шліфувальна машина
Рис. 21. Вакуумний пилозбирач
· застосовуйте спеціальні
запобіжні засоби при шліфуванні поверхонь, покритих фарбою на основі свинцю
(рис. 22);
Рис. 22. Спеціальні запобіжні засоби
· ніколи не використовуйте
машину для шліфування виробів, матеріал яких містить сполуки магнію;
· на шліфувальну тарілку
кріпіть тільки приладдя з шорсткою поверхнею.
5.
Графічний розділ
В своїй дипломній роботі я вирішив розглянути
конструктивні рішення облицювання базової стіни з використанням металевого
каркаса та його обшивки ГКП або ГВЛ. Креслення будинку до дипломної роботи
зображено в додатку Б.
Рис. 23. Конструктивне рішення опорядження
зовнішнього кута стіни
Рис. 24. Конструктивне рішення опорядження кута
Рис. 25. Конструктивне рішення прилягання профілю
до стелі при опорядженні базової стіни
Рис. 26. Конструктивне рішення прилягання профілю
до стіни при опорядженні базової стіни

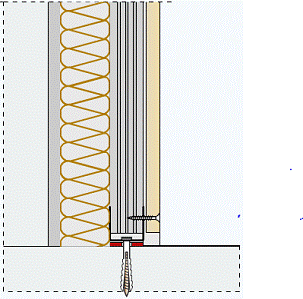

Рис. 27. Конструктивне рішення прилягання профілю
до підлоги при опорядженні базової стіни
Рис. 28. Конструктивне рішення прилягання
перегородки до стіни при опорядженні базової стіни
Рис. 29. Конструктивне рішення прилягання профілю
до стіни при опорядженні базової стіни
Висновки
В останні роки для облицювання поверхонь все
частіше використовуються найсучасніші технологічні матеріали, до яких може бути
віднесений і всім відомий гіпсокартон. Використання матеріалів цього класу
забезпечує отримання абсолютно рівних поверхонь, не вдаючись при цьому до
утомливих процедур з вирівнювання або оштукатурювання.
В своїй роботі я дослідив конструктивні рішення
при облицюванні базових стін з використанням металевого каркаса, процес
кріплення гіпсокартону, вивчив матеріали які використовуються для кріплення ГКП
та ГВЛ. При дослідженні теми дипломної роботи мною було детально досліджено
види кріплення ГКП до елементів каркаса та кріплення гіпсокартону до елементів
каркаса перегородок або обличкувань огороджувальних конструкцій при одношаровій
та двошаровій обшивці.
Особлива увага була приділена питанню охорони
праці, тому що травматизм на робочому місці є серйозним чинником фінансових
витрат як для підприємства, так і для травмованих працівників. Причому ключову
роль у забезпеченні безпечних умов праці відіграють самі робітники, тому дуже
важливо, щоб у процесі виконання робіт вони дотримувалися вимог охорони праці.
Також мною був проведений та описаний детальний
розрахунок витратних матеріалів для опорядження стін кімнати, згідно завдання
та відповідно до креслення.
Використана
література
1. Комплектні
системи будівництва "сухим способом": Посібник з монтажу стель, між
кімнатних перегородок та облицюванні стін гіпсовими плитами "Кнауф".
- К.: Knauf, 2003. - 100 с.
2. Комплектні
системи Кнауф: гіпсокартонні плити, сухі суміші, будівельна хімія. - К: Knauf,
2003.
. Опоряджувальні
роботи / Лівінський О.М., Лівінський М.О., Друкований М.Ф. та ін. - К.: Леся,
2005. - 486 с.
. Савойский
В.В., Болотских О.Н. Ремонт и реконструкция гражданских зданий. - Харьков:
Ватерпас, 1999. - 288 с.
. www.knauf-marketing.com.ua
. www.rigips.com
. www.henkel.ua
Додаток
Додаток
А
Таблиця 1.
Конструктивні схеми облицювань комплектних
систем "Кнауф"
Схема
облицювання комплексної системи
|
Складові
конструкції облицювання
|
Матеріал
обшивки
|
|
|
ГКП
|
ГВЛ
|
|
Металевий
каркас зі стельових CD-профілів, підсилений кріпленням до облицьовуваної
стіни прямими стельовими підвісами й обшитий одним або двома шарами ГКП або
ГВЛ
|
С623
|
С663
|
|
Металевий
каркас, обшитий одним шаром ГКП або ГВЛ
|
С625
|
С665
|
|
Металевий
каркас, обшитий двома шарми ГКП або ГВЛ
|
С626
|
С666
|
Таблиця 2.
Максимально допустима висота облицювань з
обшивкою каркаса ГКП або ГВЛ (крок стояків 600 мм)
Схема
облицювання з обшивкою каркаса ГКП або ГВЛ
|
Марка
профілів стояків каркаса
|
Максимальна
висота облицювання з обшивкою, м
|
|
|
ГКП
|
ГВЛ
|
|
С623,
С663
|
CD
60/27
|
10,0
|
10,0
|
|
С625,
С665
|
CW
50/50
|
2,7
|
-
|
|
|
CW
65/50
|
3,9
|
-
|
|
|
CW
75/50
|
4,8
|
|
|
CW
100/50
|
6,0
|
4,0
|
|
С626,
С666
|
CW
50/50
|
3,0
|
2,6
|
|
|
CW
65/50
|
4,2
|
-
|
|
|
CW
75/50
|
4,8
|
3,5
|
|
|
CW
100/50
|
6,3
|
4,25
|
