МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

"КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ"

(ФГБОУ ВПО"КубГУ")

Кафедра информационных технологий

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ (ДИПЛОМНАЯ) РАБОТА

РАЗРАБОТКА САНИТАРНОЙ ЗОНЫ ЗАО КРАСНОДАР "ЭКОНЕФТЬ"

Работу выполнил И.А. Ермоленко

Научный руководитель

д. ф. н., профессор О.Д. Пряхина

Краснодар 2014

Содержание

Введение

1. Общие положения

2. Требования законодательства РФ о санитарно-защитной зоне

3. Перечень документов для разработки проекта

4. Порядок разработки проектов организации санитарно-защитной зоны

4.1 Исходные данные для разработки проекта организации санитарно-защитной зоны

4.2 Установление проектных границ санитарно-защитной зоны

5. Методика расчета допустимости границ санитарно-защитной зоны предприятий

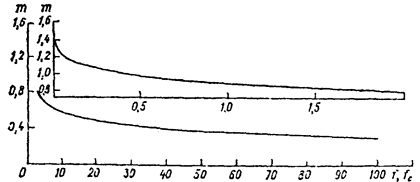

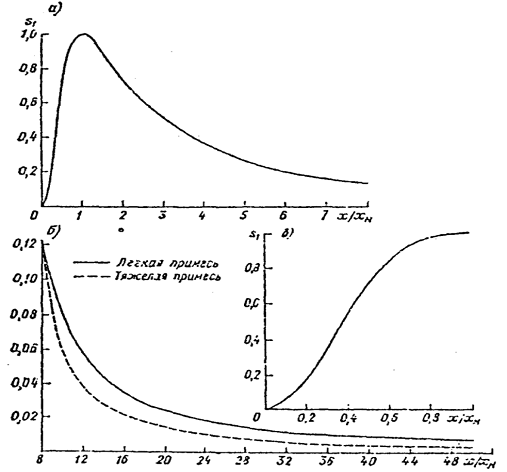

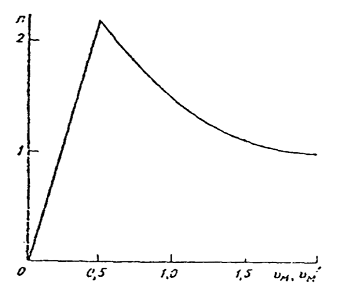

5.1 Расчет загрязнения атмосферы выбросами одиночного источника

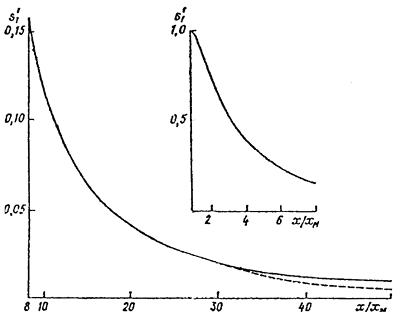

5.2 Расчет загрязнения атмосферы выброса линейного источника

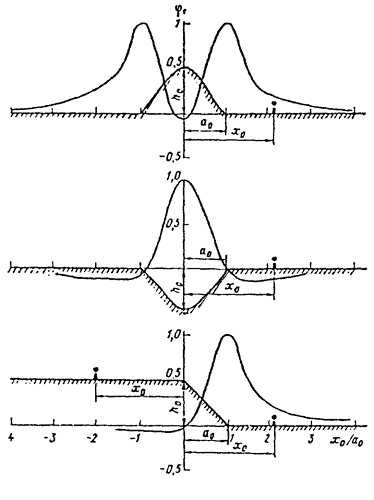

5.3 Учет влияния рельефа местности при расчете загрязнения атмосферы

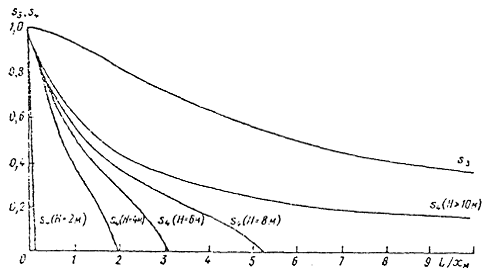

5.4 Расчет загрязнения атмосферы выбросами группы источников и площадных источников

5.5 Определение границ санитарно-защитной зоны предприятий

6. Проект организации санитарно-защитной зоны (СЗЗ)

6.1 Введение проекта

6.2 Краткая характеристика физико-географических и климатических условий района и площадки

6.3 Общие сведения о предприятии

6.4 Результаты рассеивания загрязняющих веществ в атмосферу

6.4.1 Исходные данные

6.4.2 Расчетное моделирование полей максимальных приземных концентраций

6.4.3 Предложения по установлению размеров санитарно-защитной зоны по фактору химического загрязнения

6.5 Расчетная оценка шумового воздействия

6.5.1 Расчет и анализ звукового давления

6.5.2 Предложения по установлению размеров санитарно-защитной зоны по фактору шумового загрязнения

6.6 Обращение с отходами

6.7 Водопользование и водоотведение

6.8 Организация и благоустройство санитарно-защитной зоны

6.9 Обоснование размера СЗЗ по СанПиН 2.2.1/2.1.1.1200-03 (Новая редакция)

7. Обоснование размера санитарно-защитной зоны по совокупности факторов

Заключение

Список использованных источников

Введение

Разработка проекта организации санитарно-защитной зоны выполняется с целью предотвращения или ослабления негативного воздействия производственного объекта на комфортность проживания и здоровье населения, определения возможности сохранения предприятия, применяемой технологии и объемов производства продукции в условиях населенного пункта, а также принятия экономически и технически обоснованных, социально и экологически целесообразных проектных и строительных решений.

Санитарно-защитные зоны (СЗЗ) промышленных предприятий как градостроительная мера предупреждения вредного влияния на здоровье населения, проживающего в районе их размещения, существуют с давних времен (во Франции и Англии с XVIII в., в России - с ХIХ в.). По мере совершенствования технологии производств и способов очистки выбросов в атмосферу роль СЗЗ как воздухоохранного мероприятия существенно уменьшилась. Однако технологические усовершенствования не обеспечивают полного исключения выбросов, поэтому в настоящее время и в будущем организация СЗЗ как метод рассеивания приземных концентраций до нормативных (безопасных) значений не теряет своей актуальности.

Санитарно-защитная зона (СЗЗ) - зона разрыва между промышленными предприятиями и ближайшими жилыми или общественными зданиями.

Создаётся с целью защиты населения от влияния вредных производственных факторов (шум, пыль, газообразные и другие вредные выбросы и т.д.) и является обязательным элементом любого источника воздействия на среду обитания и здоровье человека. Санитарные правила устанавливают гигиенические требования к размеру санитарно-защитных зон в зависимости от санитарной классификации предприятий, требования к их организации и благоустройству, основания к пересмотру этих размеров.

Для действующих предприятий проект организации санитарно-защитной зоны должен быть обязательным документом.

Проект организации СЗЗ включает в себя обоснование предлагаемой границы санитарно-защитной зоны, мероприятия по охране атмосферного воздуха, предложения по озеленению и благоустройству территории объекта и санитарно-защитной зоны, а также формирование предложений по обеспечению уменьшения отрицательного воздействия (до установленных нормативов) хозяйственного или промышленного объекта на близкорасположенную жилую застройку. Границей СЗЗ является линия, ограничивающая территорию, за пределами которой нормируемые факторы воздействия не превышают установленные гигиенические нормативы.

Санитарные правила устанавливают гигиенические требования к размеру санитарно-защитных зон в зависимости от санитарной классификации предприятий, сооружений и иных объектов, требования к их организации и благоустройству, основания к пересмотру этих размеров и предназначены для организаций, специалистов, деятельность которых связана с проектированием, строительством и эксплуатацией объектов, а также осуществлением государственного санитарно - эпидемиологического надзора.

1. Общие положения

Санитарно-защитная зона (СЗЗ) - это территория, отделяющая предприятия, их отдельные здания и сооружения с технологическими процессами, являющимися источниками воздействия на среду обитания и здоровье человека, от жилой застройки, ландшафтно-рекреационной зоны, зоны отдыха, курорта. Санитарно-защитная зона является обязательным элементом любого объекта, который является источником воздействия на среду обитания и здоровье человека.

Источниками воздействия на среду обитания и здоровье человека (загрязнение атмосферного воздуха и неблагоприятное воздействие физических факторов) в соответствии с СанПиН 2.2.1/2.1.1.1200-03 являются объекты, для которых уровни создаваемого загрязнения за пределами промплощадки превышают ПДК и/или ПДУ и/или вклад в загрязнение жилых зон превышает 0,1 ПДК.

Территория санитарно-защитной зоны (СЗЗ) предназначена для:

-       обеспечения снижения уровня загрязнения атмосферного воздуха, уровней шума и других факторов негативного воздействия до предельно допустимых значении за ее пределами на границе с селитебными территориями;

-       создания санитарно-защитного и эстетического барьера между территорией предприятия (группы предприятий) и территорией жилой застройки;

-       организации дополнительных озелененных площадей, обеспечивающих экранирование, ассимиляцию, фильтрацию загрязнителей атмосферного воздуха и повышение комфортности микроклимата.

Санитарно-защитная зона должна иметь последовательную проработку ее территориальной организации, озеленения и благоустройства на всех этапах разработки всех видов градостроительной документации, проектов строительства, реконструкции и эксплуатации отдельного предприятия или группы предприятий, зданий и сооружений промышленного назначения, транспорта, связи, сельского хозяйства, энергетики, опытно-экспериментальных производств, объектов коммунального назначения, спорта, торговли, общественного питания и др., являющихся источниками воздействия на среду обитания и здоровье человека.

Проекты организации СЗЗ разрабатываются для всех предприятий, являющихся источниками воздействия на среду обитания и здоровье человека, в первую очередь для тех, в пределах нормативных санитарно-защитных зон которых (установленных в соответствии с санитарной классификацией предприятия по СанПиН 2.2.1/2.1.1.1200-03) расположена жилая застройка, детские дошкольные, средние и высшие учебные заведения, спортивные сооружения, зоны отдыха и другие объекты, при размещении которых должно обеспечиваться соблюдение требований к качеству окружающей среды.

Разработка проекта организации санитарно-защитной зоны (СЗЗ) выполняется с целью:

предотвращения или ослабления негативного воздействия производственных объектов на комфортность проживания и здоровье населения,

определения возможности сохранения предприятия, применяемой технологии и объемов производства продукции в условиях города,

принятия экономически и технически обоснованных, социально и экологически целесообразных проектных и строительных решений.

в проекте организации санитарно-защитной зоны:

обосновывается предлагаемая к установлению граница СЗЗ;

определяется достаточность ранее разработанных мероприятий и в случае необходимости разрабатываются новые мероприятия по охране атмосферного воздуха, благоустройству территории СЗЗ;

разрабатываются предложения по планировочной организации территории, обеспечивающие снижение негативного воздействия производственных объектов на жилую застройку до установления гигиенических нормативов.

Граница санитарно-защитной зоны определяется линией, ограничивающей территорию, за пределами которой нормируемые факторы воздействия не превышают установленных гигиенических нормативов.

Утвержденный проект организации санитарно-защитной зоны является правовой основой для установления (изменения, отмены) границ СЗЗ как линий градостроительного регулирования территории.

Использование территории санитарно-защитной зоны осуществляется с учетом ограничений, установленных санитарными нормами и правилами СанПиН 2.2.1/2.1.1.1200-03, Градостроительным кодексом Российской Федерации, градостроительными нормами и правилами и другими действующим правовыми актами.

В санитарно-защитных зонах устанавливаются ограничения на осуществление градостроительной деятельности.

Санитарными правилами и нормативами не допускается размещение следующих объектов на территории санитарно-защитных зон, предприятий других отраслей промышленности и в зоне их влияния

а)      В санитарно-защитной зоне

)        объектов для проживания людей;

2)      коллективных или индивидуальных дачных и садово - огородных участков;

)        спортивных сооружений, парков, образовательных и детских учреждений;

)        лечебно-профилактических и оздоровительных учреждений общего пользования.

б)      В границах санитарно-защитных зон и на территории предприятий других отраслей промышленности

)        предприятия пищевых отраслей промышленности;

санитарная защитная зона граница

2)      оптовые склады продовольственного сырья и пищевых продуктов;

3)      комплексы водопроводных сооружений для подготовки и хранения питьевой воды.

в)      В границах санитарно-защитных зон и на территории предприятий других отраслей промышленности, а также в зоне влияния их выбросов при концентрациях выше 0,1 ПДК для атмосферного воздуха

)        предприятий по производству лекарственных веществ, лекарственных средств и (или) лекарственных форм;

2)      складов сырья и полупродуктов для фармацевтических предприятий.

)        в границах санитарно-защитной зоны допускается размещать

)        сельхозугодья для выращивания технических культур, не используемых для производства продуктов питания;

)        предприятия, их отдельные здания и сооружения с производствами меньшего класса вредности, чем основное производство (при наличии у размещаемого в СЗЗ объекта выбросов, аналогичных по составу с основным производством, обязательно требование отсутствия превышения гигиенических нормативов на границе СЗЗ и за се пределами при совместном учете воздействий;

)        пожарные депо, бани, прачечные, объекты торговли и общественного питания, мотели, гаражи, площадки и сооружения для хранения общественного и индивидуального транспорта, автозаправочные станции, а также связанные с обслуживанием данного предприятия

)        здания управления, конструкторские бюро, учебные заведения, поликлиники, научно-исследовательские лаборатории, спортивно-оздоровительные сооружения для работников предприятия, общественные здания административного назначения;

8)      нежилые помещения для дежурного аварийного персонала и охраны предприятий, помещения для пребывания работающих по вахтовому методу, местные и транзитные коммуникации, ЛЭП, электрические подстанции, нефте- и газопроводы, артезианские скважины для технического водоснабжения, водоохлаждающие сооружения для

9)      подготовки технической воды, канализационные насосные станции, сооружения оборотного водоснабжения, питомники растений для озеленения промплощадки, предприятий и санитарно-защитной зоны;

10)    новые пищевые объекты в СЗЗ предприятий пищевых отраслей промышленности, оптовых складов продовольственного сырья и пищевой продукции при исключении их взаимного негативного воздействия;

11)    объекты, размещение которых в пределах СЗЗ разрешено, не должны занимать более 30%, ее территории.

2. Требования законодательства РФ о санитарно-защитной зоне

а)      О санитарно-эпидемиологическом благополучии населения. Федеральный закон от 30 марта 1999 г. N 52-ФЗ.

б)      Положения о государственном санитарно-эпидемиологическом нормировании. Постановление Правительства Российской Федерации от 24 июля 2000 г. N 554.

в)      Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов. СанПиН 2.2.1/2.1.1.1200-03.

г)       Рекомендации по разработке проектов санитарно-защитных зон промышленных предприятий, групп предприятии. - М.: РЭФИА, 1998. - 86 с.

3. Перечень документов для разработки проекта

а)      Информация об объекте (что будет строиться на отводимом участке, как будет осуществляться водоснабжение, канализование, теплоснабжение, газоснабжение, электроснабжение, отвод ливневых сточных вод; наличие зеленых насаждений на участке, наличие временных построек или жилых домов на участке, расстояние до ближайшей жилой застройки, наличие водоемов, рек, лесов, скважин и т.п.).

б)      Предварительное согласование планируемой деятельности с Администрацией (письмо, распоряжение, постановление).

в)      Акт комиссии по выбору земельного участка под проектирование объекта.

г)       Градостроительная проработка на размещение объекта, согласованная на районном уровне.

д)      Распоряжение Главы города (района)"О согласовании места размещения объекта".

е)       Свидетельство о государственной регистрации права на аренду земельного участка для проектирования объекта (Договор аренды земельного участка).

ж)      Заключение ЦГСЭН по отводу земельного участка под строительство.

з)       Заключение Государственного инспектора Гостехнадзора (Госприроднадзора) по выбору земельного участка.

и)      Справка отдела культуры (города, района) об отсутствии памятников культуры на участке.

к)      Материалы по опросу общественного мнения по размещению объекта с гражданами и общественными организациями, согласованные с Администрацией.

л)      Письмо на имя начальника Гостехнадзора (Госприроднадзора) о рассмотрении и согласовании материалов выбора земельного участка с гарантией оплаты и с указанием всех реквизитов, в том числе ОКПО.

м)      Пересчетная ведомость зеленых насаждений, произрастающих на отводимом участке (дендроплан) с указанием количества и породы деревьев, попадающих под снос, пересадку и сохранение (при наличии зеленых насаждений на участке).

н)      Постановление Администрации о переселении граждан, Договора с жителями сносимых домов о переселении, акты приема-передачи жилого помещения, подлежащего сносу (с жителями) (при наличии жилых домов, подлежащих сносу на испрашиваемом участке).

о)      Заключение Министерства сельского хозяйства и продовольствия по региону. Расчет потерь сельского хозяйства, гарантийное письмо или договор о возмещении потерь с/х, материалы обсуждения размещения с жителями и организациями (при размещении объекта на территории земель сельскохозяйственного назначения).

4. Порядок разработки проектов организации санитарно-защитной зоны

4.1 Исходные данные для разработки проекта организации санитарно-защитной зоны

Для разработки проекта организации санитарно-защитной зоны используются и затем включаются в состав проекта следующие исходные данные:

а)      Правоудостоверяющий документ на землепользование (представляется предприятием).

б)      Реквизиты предприятия (представляются предприятием).

в)      Проект нормативов предельно допустимых выбросов в атмосферу (ПДВ) и результаты последнего ведомственного контроля соблюдения нормативов; в случае отсутствия проекта - данные инвентаризации источников выбросов загрязняющих веществ (предоставляются предприятием). При отсутствии воздухоохранной документации представляются паспорта на вентиляционные системы и газоочистные установки.

г)       Проект нормативов предельно допустимых сбросов (ПДС).

д)      Шумовые паспорта вентиляционных систем и оборудования (представляются предприятием).

е)       Гигиенические паспорта источников ионизирующего излучения, электромагнитного излучения и т. п, (представляются предприятием).

ж)      Характеристика разрешенного и намечаемого строительства (представляется предприятием).

з)       Показатели теплоснабжения - существующее положение и на расчетный срок (представляются предприятием)

и)      Данные по транспорту предприятия (представляются предприятием)

к)      Характеристика источников сточных вод (представляется предприятием).

л)      Количество воды, забранной из водных объектов (водопроводных систем других предприятий), использованной и переданной другим организациям (представляется предприятием).

м)      Характеристика отходов, образующихся на предприятии (представляется предприятием).

н)      Справка о фоновых концентрациях загрязнения атмосферного воздуха.

За полноту, достоверность и обоснованность исходных данных, послуживших основой для разработки проекта, а также за своевременное представление специализированной (проектной) организации изменений (дополнений) к исходным данным (техническому заданию), несет ответственность Заказчик.

При разработке и оформлении проекта организации санитарпо-защитной зоны следует использовать следующие реквизиты предприятия

а)      полное наименование предприятия;

б)      административную подчиненность;

в)      наименование и адрес организации - генпроектировщика;

г)       стоимость основных промышленных фондов, в том числе зданий и сооружений (млн. руб.) на дату последней переоценки;

д)      мощность предприятия в год - проектная/фактическая;

е)       численность кадров (чел.) (всего, в том числе в наибольшую смену), количество смен.

В качестве исходных данных при разработке проекта организации санитарно-защитной зоны и для включения в его состав используются следующие показатели

а)      Информация по транспорту предприятия

)        Грузовые и спецмашины с двигателями: бензиновыми (до 3 т; от 3 до 6 т; более 6 т); дизельными (до 3 т; от 3 до 6 т; более 6 т); газобалонными (до 3 т; от 3 до 6 т; более 6 т).

2)      Автобусы с двигателями: бензиновыми; дизельными; газобалонными.

)        Легковые - служебные, специальные автомашины.

)        Другие (строительные механизмы, автопогрузчики и т.п.).

б)      Информация об источниках сточных вод предприятия

)        Наименование источника сточных вод, режим сброса, контрольно-измерительные приборы.

2)      Городской водосток (по каждому выпуску): N, перечень показателей состава и свойств сточной воды; фактический сброс (г/ч, т/год); утвержденный ПДС, г/ч (для спецводопользователей).

в)      Информация об отходах, образующихся на предприятии

)        Наименование отходов, единицы измерения. Технологический процесс или производство, в котором образуются отходы.

2)      Наличие отходов в местах складирования.

)        Образование отходов (всего; передано другим предприятиям).

)        Наименование организации - приемника отходов или наименование полигона для захоронения отходов.

)        Номер и дата договора на вывоз отходов.



4.2 Установление проектных границ санитарно-защитной зоны

Границы СЗЗ устанавливаются по совокупности всех видов техногенных воздействий объекта на окружающую среду и здоровье населения на основе

-       определения всех видов воздействий объекта на среду обитания и здоровье человека, связанных с его производственной деятельностью, обусловливающих совокупную зону сверхнормативных воздействий;

-       анализа градостроительной ситуации (существующих и перспективных планировочных ограничений по созданию СЗЗ) и возможности минимизировать СЗЗ с учетом планировочных ограничений;

-       учета расчетных зон сверхнормативного воздействия (по факторам: загрязнения атмосферного воздуха, шумового дискомфорта, уровня вибрации, воздействия прочих физических факторов, загрязнения почвенного покрова и т.п.); разработанных в проекте СЗЗ мероприятий (технических, организационных, планировочных), обеспечивающих сокращение совокупной зоны сверхнормативных воздействий. Размеры СЗЗ предприятия (группы предприятий) определяются в направлении жилой застройки и других зон с нормативно определенными повышенными требованиями к качеству окружающей среды, расположенных вокруг предприятия.

Ширина санитарно-защитной зоны устанавливается с учетом санитарной классификации, результатов расчетов ожидаемого загрязнения атмосферного воздуха и уровней физических воздействий, а для действующих предприятий и натурных исследований.

Санитарно-защитные зоны, размеры которых определены в соответствии с санитарным классификатором, называются нормативными санитарно-защитными зонами. Санитарной классификацией

предусматривается пять классов предприятий (объектов). При отнесении предприятий (объектов) к определенному классу санитарной классификации учитывались: виды технологических процессов, являющимися источниками воздействия на среду обитания и здоровье человека, производственные мощности, условия эксплуатации, характер и количество выделяемых в окружающую среду загрязняющих веществ, создаваемого шума, вибрации и лругих вредных физических факторов. С информацией об отнесении предприятий (объектов) к определенному классу санитарной классификации можно ознакомиться в СанПиНе 2.2.1/2.1.1.1200-03.

Определение границы санитарно-защитной зоны предприятия производится в несколько этапов

а)      определение нормативной СЗЗ;

б)      определение размера СЗЗ по фактору химического загрязнения

в)      атмосферного воздуха расчетным путем (с подтверждением натурными замерами);

г)       определение размера СЗЗ по фактору шума расчетным путем или натурными измерениями;

д)      определение размера СЗЗ по фактору других физических воздействий (ионизирующее излучение, ЭМИ, инфразвук и др-);

е)       определение интегральной СЗЗ с учетом всех перечисленных факторов по наибольшему удалению пофакторных границ;

ж)      оценка возможности размещения производственного объекта в

з)       сложившейся застройке в соответствии с нормативными требованиями и подготовка предложений по реорганизации территории и объекта.

Для объектов, их отдельных зданий и сооружений с учетом предусматриваемых мер по уменьшению неблагоприятного влияния их на среду обитания и здоровье человека в соответствии с санитарной классификацией предприятий, производств и объектов устанавливаются следующие размеры нормативных санитарно-защитных зон

для предприятий первого класса - 1000 м;

для предприятий второго класса - 500 м;

для предприятий третьего класса - 300 м;

для предприятий четвертого класса - 100 м;

для предприятий пятого класса - 50 м.

Размеры санитарно-защитной зоны могут быть уменьшены по сравнению с нормативными, соответствующими санитарной классификации при:

-       объективном доказательстве стабильного достижения уровня техногенного воздействия на границе СЗЗ и за се пределами в рамках и ниже нормативных требований по материалам систематических (не менее чем годовых) лабораторных наблюдений за состоянием загрязнения воздушной среды (для вновь размещаемых предприятий возможен учет лабораторных данных объектов-аналогов);

-       подтверждении замерами снижения уровней шума и других физических факторов в пределах жилой застройки ниже гигиенических нормативов;

-       уменьшении мощности, изменении состава, перепрофилировании предприятия и связанным с этим изменением класса опасности.

Размеры санитарно-защитной зоны должны быть увеличены по сравнению с нормативными, соответствующими санитарной классификации, при невозможности обеспечения современными техническими и технологическими средствами нормативных уровней по любому фактору воздействия, полученных расчетным путем и/или по результатам лабораторного контроля. Достаточность ширины санитарно-защитной зоны по принятой классификации должна быть подтверждена выполненными по согласованным и утвержденным в установленном порядке методам расчета рассеивания выбросов в атмосферу для всех загрязняющих веществ, распространения шума, вибрации и электромагнитных полей с учетом фонового загрязнения среды обитания по каждому из факторов за счет вклада действующих, намеченных к строительству или проектируемых предприятий, а также данными натурных наблюдений для действующих предприятий.

В зависимости от характеристики выбросов предприятий, по которым ведущим фактором для установления размеров санитарно-защитной зоны является химическое загрязнение атмосферы, положение границы СЗЗ устанавливается от границы территории промплощадки или от источника выбросов загрязняющих веществ.

Положение границы санитарно-защитной зоны определяется расстоянием от границы территории промплощадки в случае:

размещения на открытых площадках технологического оборудования, являющегося организованными или неорганизованными источниками выброса загрязняющих веществ в атмосферу;

-       организации производства с источниками, рассредоточенными по территории предприятия;

-       наличия наземных и низких источников, холодных выбросов средней высоты.

Положение границы санитарно-защитной зоны определяется расстоянием от источников выброса загрязняющих веществ в атмосферу при наличии на предприятии только высоких источников нагретых выбросов. Размеры санитарно-защитной зоны объектов, являющихся источниками неблагоприятных физических воздействий, устанавливаются расчетным путем с учетом места расположения источников и характера создаваемого ими шума, инфразвука и других физических факторов. Обоснованность расчетов для установления СЗЗ должна быть подтверждена натурными замерами при приемке в эксплуатацию новых объектов. Размеры СЗЗ определяются в соответствии с действующими санитарно-эпидемиологическими нормами допустимых уровней шума, инфразвука и других физических факторов на территории жилой застройки и жилых помещений.

Если в соответствии с предусмотренными техническими решениями и расчетами загрязнения атмосферы, уровня шума и других воздействий размеры санитарно-защитной зоны для предприятия получаются больше размеров нормативной СЗЗ, то необходимо пересмотреть проектные решения и обеспечить допустимость использования нормативной СЗЗ за счет уменьшения объемов выбросов вредных веществ в атмосферу, минимизации шума и других видов воздействий. Если и после дополнительной проработки не выявлены технические возможности обеспечения нормативных размеров СЗЗ, то размер СЗЗ принимается в соответствии с результатами расчета загрязнения атмосферы, уровней шума и других физических факторов. Для групп промышленных предприятий или промышленного узла устанавливается единая санитарно-защитная зона с учетом суммарных выбросов и физического воздействия всех источников, а также результатов годичного цикла натурных наблюдений для действующих предприятий.

5. Методика расчета допустимости границ санитарно-защитной зоны предприятий

5.1 Расчет загрязнения атмосферы выбросами одиночного источника

Максимальное значение приземной концентрации вредного вещества с_м (мг/м³) при выбросе газовоздушной смеси из одиночного точечного источника с круглым устьем достигается при неблагоприятных метеорологических условиях на расстоянии x_м (м) от источника и определяется по формуле

 (1)

где А - коэффициент, зависящий от температурной стратификации атмосферы; М (г/с) - масса вредного вещества, выбрасываемого в атмосферу в единицу времени;

F - безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе; т и n - коэффициенты. учитывающие условия выхода газовоздушной смеси из устья источника выброса;

H (м) - высота источника выброса над уровнем земли (для наземных источников при расчетах принимается Н = 2 м); h - безразмерный коэффициент, учитывающий влияние рельефа местности, в случае ровной или слабопересеченной местности с перепадом высот, не превышающим 50 м на 1 км, h = 1; DТ (°С) - разность между температурой выбрасываемой газовоздушной смеси Т_г и температурой окружающего атмосферного воздуха Т_в; V₁ (м³/с) - расход газовоздушной смеси, определяемый по формуле

 (2)

где D (м) - диаметр устья источника выброса;

w₀ (м/с) - средняя скорость выхода газовоздушной смеси из устья источника выброса.

Значение коэффициента А, соответствующее неблагоприятным метеорологическим условиям, при которых концентрация вредных веществ в атмосферном воздухе максимальна, принимается равным:

а)      250-для районов Средней Азии южнее 40° с. ш., Бурятской АССР и Читинской области;

б)      200-для Европейской территории РФ: для районов РСФСР южнее 50° с. ш., для остальных районов Нижнего Поволжья, Кавказа, Молдавии; для Азиатской территории РФ: для Казахстана. Дальнего Востока и остальной территории Сибири и Средней Азии;

в)      180 - для Европейской территории РФ и Урала от 50 до 52° с. ш. за исключением попадающих в эту зону перечисленных выше районов и Украины;

г)       160 - для Европейской территории РФ и Урала севернее 52° с. ш. (за исключением Центра ЕТС), а также для Украины (для расположенных на Украине источников высотой менее 200 м в зоне от 50 до 52° с. ш. - 180, а южнее 50° с. ш. - 200);

д)      140 - для Московской, Тульской, Рязанской, Владимирской, Калужской, Ивановской областей.

Значения мощности выброса М (г/с) и расхода газовоздушной смеси V₁ (м³/с) при проектировании предприятий определяются расчетом в технологической части проекта или принимаются в соответствии с действующими для данного производства (процесса) нормативами. В расчете принимаются сочетания М и V₁, реально имеющие место в течение года при установленных (обычных) условиях эксплуатации предприятия, при которых достигается максимальное значение с_м.

При определении значения DТ (°С) следует принимать температуру окружающего атмосферного воздуха Т_в (°С), равной средней максимальной температуре наружного воздуха наиболее жаркого месяца года по СНиП 2.01.01-82, а температуру выбрасываемой в атмосферу газовоздушной смеси Т_г (°С) - по действующим для данного производства технологическим нормативам.

Значение безразмерного коэффициента F принимается:

а)      для газообразных вредных веществ и мелкодисперсных аэрозолей (пыли, золы и т.п., скорость упорядоченного оседания которых практически равна нулю) - 1;

б)      для мелкодисперсных аэрозолей (кроме указанных в п.2.5а) при среднем эксплуатационном коэффициенте очистки выбросов не менее 90 % - 2; от 75 до 90 % - 2,5; менее 75 % и при отсутствии очистки - 3.

Значения коэффициентов m и n определяются в зависимости от параметров f, v_м,  и f_e.

 (3)

 (4)

 (5)

 (6)

Коэффициент n определяется в зависимости от f по рисунку 1 или по формулам:

 (7)

 (8)

Рисунок 1 - Определение коэффициента n

Рисунок 2 - Определение коэффициента n

Для f_c < f < 100 значение коэффициента т вычисляется при f = f_e.

Коэффициент n при f < 100 определяется в зависимости от v_м по рис.2 или формулам



n = 1 при v_м ³ 2; (9)

 (10)

n = 4,4v_м при v_м< 0,5. (11)

Для f ³ 100 (или DТ » 0) и  (холодные выбросы) при расчете c_м вместо формулы (1) используется формула

 (12)

где

 (13)

причем n определяется по формулам (9) - (11) при .

Аналогично при f < 100 и v_м < 0,5 или f ³ 100 и  (случаи предельно малых опасных скоростей ветра) расчет c_м вместо (1) производится по формуле

 (14)

где

 (15)

 (16)

Расстояние x_м (м) от источника выбросов, на котором приземная концентрация с (мг/м³) при неблагоприятных метеорологических условиях достигает максимального значения с_м, определяется по формуле

 (17)

где безразмерный коэффициент d при f < 100 находится по формулам:

 (18)

 (19)

 (20)

При f > 100 или DT » 0 значение d находится по формулам:

 (21)

 (22)

 (23)

Значение опасной скорости u_м (м/с) на уровне флюгера (обычно 10 м от уровня земли), при которой достигается наибольшее значение приземной концентрации вредных веществ с_м, в случае f < 100 определяется по формулам:

 (24)

 (25)

 (26)

При f >100 или DT » 0 значение u_м вычисляется по формулам:

 (27)

 (28)

 (29)

Рисунок 3 - Определение безразмерной величины r

Максимальное значение приземной концентрации вредного вещества с_ми при неблагоприятных метеорологических условиях и скорости ветра u (м/с), отличающейся от опасной скорости ветра u_м (м/с), определяется по формуле



с_ми = r c_м, (30)

где r - безразмерная величина, определяемая в зависимости от отношения u/u_м по рисунку 3 или по формулам:

 (31)

 (32)

Расстояние от источника выброса x_ми (м), на котором при скорости ветра u и неблагоприятных метеорологических условиях приземная концентрация вредных веществ достигает максимального значения с_ми (мг/м³), определяется по формуле:



х_ми = p x_м, (33)

где р - безразмерный коэффициент, определяемый в зависимости от отношения u/u_м по рисунку 3 или по формулам:

 (34)

 (35)

 (36)

При опасной скорости ветра u_м приземная концентрация вредных веществ с (мг/м³) в атмосфере по оси факела выброса на различных расстояниях х (м) от источника выброса определяется по формуле



с = s₁ c_м, (37)

где

s₁ - безразмерный коэффициент, определяемый в зависимости от отношения x/x_м и коэффициента F по 4 или по формулам:

 (38)

 (39)

 (40)

 (41)

Для низких и наземных источников (высотой Н не более 10 м) при значениях х/х_м < 1 величина s₁ в (41) заменяется на величину , определяемую в зависимости от х/х_м и Н по формуле

 (42)

Значение приземной концентрации вредных веществ в атмосфере с_y (мг/м³) на расстоянии у (м) по перпендикуляру к оси факела выброса определяется по формуле



с_y = s₂ c. (43)

где s₂ - безразмерный коэффициент, определяемый в зависимости от скорости ветра и (м/с) и отношения у/х по значению аргумента t_y:

Рисунок 4 - Определение коэффициента s₁

 (44)

 (45)

по рисунку 6 или по формуле

 (46)

Максимальная концентрация c_мx (мг/м³), достигающаяся на расстоянии x от источника выброса из оси факела при скорости ветра u_мx, определяется по формуле

 (47)

где безразмерный коэффициент  находится в зависимости от отношения х/х_м по рисунку 5 или по формулам:

 (48)

 (49)

 (50)

 (51)

 (52)

 (53)

 (54)

Скорость ветра u_мx при этом рассчитывается по формуле

u_мx = f₁ u_м, (55)

где безразмерный коэффициент f₁ определяется в зависимости от отношения x/x_м по рисунку 6 или по формулам:



f₁ = 1 при x/x_м £ 1; (56)

 (57)

f₁ = 0,25 при 8 < x/x_м < 80; (58)

f₁ = 1,0 при x/x_м ³ 80. (59)

Расчеты распределения концентрации с_z (мг/м³) на разных высотах z (м) над подстилающей поверхностью при x < x_мu производятся по формуле

 (60)

Рисунок 5 - Определение коэффициента

Коэффициент s_z определяется в зависимости от параметров b₁ и b₂ по рисунку 7 или по формулам:

 (61)

 (62)

здесь

b₁ = x/x_мu; (63)

 (64)

 (65)

 (66)

При f_e £ f < 100 коэффициент d₂ вычисляется по формуле (65) при f = f_e; при v_м < 0,5 или  соответственно в (65) и (66) принимается v_м = 0,5 или .

Рисунок 6 - Определение коэффициента f₁



Рисунок 7 - Определение коэффициента s_z

Опасная скорость ветра и_мz (м/с) на уровне флюгера, при которой на высоте z достигается максимальная концентрация, определяется по формуле

 (67)

Рисунок 8 - Определение коэффициента l₁

Коэффициент l₁ определяется в зависимости от x/x_м по рисунку 8

Расчеты загрязнения атмосферы при выбросах газовоздушной смеси из источника с прямоугольным устьем (шахты) производятся по приведенным выше формулам при средней скорости w₀ и значениях D = D₀ (м) и V₁ = V_{? (}м³/с).

Эффективный диаметр устья D_э (м) определяется по формуле

 (68)

где L (м) - длина устья; b (м) - ширина устья.

Средняя скорость выхода в атмосферу газовоздушной смеси w₀ (м/с) определяется по формуле

 (69)

Эффективный расход выходящей в атмосферу в единицу времени газовоздушной смеси V_1э (м³/с) определяется по формуле

 (70)

Решение обратных задач по определению мощности выброса М и высоты H, соответствующих заданному уровню максимальной приземной концентрации с_м при прочих фиксированных параметрах выброса, наводится следующим образом.

Мощность выброса М (г/с), соответствующая заданному значению максимальной концентрации с_м (мг/м³), определяется по формуле

 (71)

В случае f ³ 100 или DT » 0

 (72)

Высота источника H, соответствующая заданному значению c_м, в случае DT » 0 определяется по формуле

 (73)

Если вычисленному по формуле (73) значению Н соответствует м/с, то H уточняется методом последовательных приближений по формуле

 (74)

где

n_i и n_i-1 - значения определенного по рисунку 2 или по формулам (9) - (11) коэффициента n, полученные соответственно по значениям Н_i и H_i-1, - (при i = 1 в формуле (74) принимается n₀ = 1, а значение H_i определяется по (73)).

Формулы (73), (74) используются также для определения Н при DT > 0.

Если при этом выполняется условие  то найденное Н является точным. Если же  то для определения предварительного значения высоты Н используется формула

 (75)

По найденному значению H определяются на основании формул (3) - (6) величины f, v_м,  и f_c и устанавливается в первом приближении произведение коэффициентов m и n. Дальнейшие уточнения значения Н выполняются по формуле

 (76)

где т_i, n_i соответствуют Н_i, а т_i-1, n_i-1 - H_i-1 (при i = 1 принимается m₀ = n₀ = 1, а H₀ определяется по (75)).

 (77)

где d₃ (г/кг) - количество выбрасываемого в атмосферу вредного вещества на единицу массы топлива (в необходимых случаях с учетом пылегазоочистки); d₄ (м³/кг) - расход газовоздушной смеси, выделяющейся на единицу массы топлива.

Для каждого источника радиус зоны влияния рассчитывается как наибольшее из двух расстояний от источника х₁ и х₂, где х₁ = 10 x_м, а величина х₂ определяется как расстояние от источника, начиная с которого с £ 0,05 ПДК.

При полной нагрузке оборудования средне концентрация  (г/м³) в устье источника, равная

 (78)

определяется по формулам:

 (79)

 (80)

где с_м (мг/м³) - соответствующая  максимальная приземная концентрация.



5.2 Расчет загрязнения атмосферы выброса линейного источника

При расчете рассеивания выбросов от линейного источника длиной L наибольшая концентрация вредной примеси с_м достигается в случае ветра вдоль источника на расстоянии x_м от проекции его центра на земную поверхность. При рассмотрении аэрационного фонаря (рис.3.1) как линейного источника значения с_м (мг/м³) и расстояния x_м (м) определяются по формулам:

 (81)

 (82)

Здесь значения  и , а также соответствующее им значение  принимаются равными максимальной концентрации с_м, расстоянию x_м и опасной скорости u_м для одиночного источника той же мощности М с круглым устьем диаметром D_э и расходом выбрасываемой газовоздушной смеси V_1э. При этом эффективный диаметр устья фонаря D_э (м) определяется по формуле

 (83)

где V₁ (м³/c) - расход выбрасываемой из фонаря в единицу времени газовоздушной смеси, w₀ (м/с) - средняя скорость выхода из фонаря газовоздушной смеси. Величина V_1э определяется по найденному значению D_э и формуле (70).

Рисунок 9 - Определение коэффициента

За высоту источника выброса H (м) принимается высота над уровнем земли верхней кромки ветроотбойных щитов фонаря или верхней кромки фонаря при отсутствии ветроотбойных щитов. Средняя скорость выхода в атмосферу газовоздушной смеси из аэрационного фонаря w₀ (м/с) определяется экспериментальным путем или по расчету аэрации. Масса выбрасываемого в атмосферу в единицу времени вредного вещества М (г/с) принимается равной суммарному выбросу из всего фонаря. Величина DТ (°С) принимается такой же, как для одиночного источника выброса.

Безразмерные коэффициенты s₃ и s₄ в (81) и (82) определяются в зависимости от отношения  по рисунку 9 или но формулам:

 (84)

 (85)

Опасная скорость ветра u_м определяется по формуле

 (86)

При произвольном направлении ветра по отношению к линейному источнику типа аэрационного фонаря этот источник условно представляется в виде группы N одинаковых равноудаленных точечных источников. Для каждого из этих одиночных источников значения максимальной концентрации вредной примеси с_м и соответствующих ей расстояния x_м и опасной скорости u_м определяются как

 (87)

 (88)

Число одинаковых равноудаленных одиночных источников N, на которое делится аэрационный фонарь при расчетах, определяется (с округлением до ближайшего большего целого числа) по формуле

 (89)

где x (м) - наименьшее расстояние от аэрационного фонаря до расчетной точки на местности, и - расчетная скорость ветра.

Расчеты приземных концентраций от линейного источника, аппроксимирующего совокупность одиночных источников выброса с близкими значениями высот, выполняются по тем же формулам, что для аэрационного фонаря, но при расчете вспомогательных величин ,  и  вместо D_э и V_1э используются средние значения D и V₁, характерные для одиночных источников.

При ветре, перпендикулярном линейному источнику, или при произвольном направлении ветра вычисления основываются на замене линейного источника совокупностью одинаковых равноудаленных условных точечных источников.

Мощность выброса М, соответствующая заданному значению максимальной концентрации с_м, для случая выбросов от одиночного аэрационного фонаря определяется по формуле

 (92)

где М₀ как соответствующая с_м мощность выброса из одиночного источника находится по формуле (71) или (72) при V₁ = V_1э и D = D₀, определяемым по (70), (83).



5.3 Учет влияния рельефа местности при расчете загрязнения атмосферы

Влияние рельефа местности на значение максимальной приземной концентрации c_м от одиночного точечного источника учитывается безразмерным коэффициентом h в формулах (1), (12), (14).

Значение h устанавливается на основе анализа картографического материала, освещающего рельеф местности в радиусе до 50 высот наиболее высокого из размещаемых на промплощадке источника, но не менее чем до 2 км.

Если в окрестности рассматриваемого источника выбросов (предприятия) можно выделить отдельные изолированные препятствия, вытянутые в одном направлении (гряду, гребень, ложбину, уступ), то поправочный коэффициент на рельеф h определяется по формуле

 (93)

где h_m определяется по таблице 1 в зависимости от форм рельефа, сечения которых представлены на рисунке 10 и безразмерных величин n₁ = H/h₀ и n₂ = a₀/h₀ (n₁ определяется с точностью до десятых, а n₂ - с точностью до целых).

Здесь Н - высота источника, h₀ - высота (глубина) препятствия, а₀ - полуширина гряды, холма ложбины или протяженность бокового склона уступа, x₀ - расстояние от середины препятствия в случае гряды или ложбины и от верхней кромки склона в случае уступа до источника, как указано на рисунке 10. Значение функции j₁ определяется в зависимости от отношения  по графикам (смотрите рисунок 10), соответствующим различным формам рельефа. Если источник расположен на верхнем плато уступа, в качестве аргумента функции j₁ вместо  принимается

Таблица 1 - определение h_m

n1	Ложбина (впадина)				Уступ				Гряда (холм)
	n2
	4 - 5	6 - 9	10 - 15	16 - 20	4 - 5	6 - 9	10 - 15	16 - 20	4 - 5	6 - 9	10 - 15	16 - 20
< 0,5	4,0	2,0	1,6	1,3	3,5	1,8	1,5	1,2	3,0	1,5	1,4	1,2
0,6 - 1	3,0	1,6	1,5	1,2	2,7	1,5	1,3	1,2	2,2	1,4	1,3	1,0
1,1 - 2,9	1,8	1,5	1,4	1,1	1,6	1,4	1,2	1,1	1,4	1,3	1,2	1,0
3 - 5	1,4	1,3	1,2	1,0	1,3	1,2	1,1	1,0	1,2	1,2	1,1	1,0
> 5	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0

Если препятствия представляют собой гряды (ложбины), вытянутые в одном направлении, значения h₀ и a₀ определяются для поперечного сечения, перпендикулярного этому направлению. Если изолированное препятствие представляет собой отдельный холм (впадину) то h₀ выбирается соответствующим максимальной (минимальной) отметке препятствия, а п₂ - максимальной крутизне склона, обращенного к источнику.

Для источников выброса, расположенных в зоне влияния нескольких изолированных препятствий, определяются значения h для каждого препятствия и используется максимальное из них.

Учет влияния рельефа местности при определении расстояния, где достигается максимум приземной концентрации, осуществляется путем умножения коэффициента d в формуле (17) на отношение

Рисунок 10 - Сечение форм рельефа

Расчет приземных концентраций по оси факела на различных расстояниях от источника производится по формуле (37). При этом для расстояний x от источника, удовлетворяющих неравенству

 (94)

(здесь  - значение x_м для рассматриваемого источника в условиях ровной или слабопересеченной местности, т.е. при h = 1). Для больших значении х при вычислении отношения x/x_м используется значение

При других скоростях ветра расчет проводится аналогичным образом, причем вместо  (4.2) используется значение  величины x_ми, определенной в соответствии с для условий ровной или слабопересеченной местности.

Если источник выбросов располагается в долине шириной L_дол и его высота H меньше 2/3 глубины долины, то расчеты по формуле (37) для направления ветра вдоль долины производятся до расстояний x, удовлетворяющих условию

 (95)

Для больших расстояний функция s₁ умножается на величину

 (96)

Расчет загрязнения воздуха на промплощадке с учетом слияния рельефа местности проводится в соответствии с рекомендациями

В районах, где может происходить длительный застой примеси при сочетании слабых ветров с температурными инверсиями (например, в глубоких котловинах, в районах частого образования туманов, в том числе ниже плотин гидроэлектростанций и вблизи прудов-охладителей электростанций в районах с суровой зимой, а также в районах возможного возникновения смогов), не следует размещать промышленные предприятия с выбросами вредных веществ; при необходимости строительства в таких районах следует принимать дополнительные меры по охране воздушного бассейна от загрязнения, согласованные с Госкомгидрометом и Минздравом РФ.



5.4 Расчет загрязнения атмосферы выбросами группы источников и площадных источников

Приземная концентрация вредных веществ с (мг/м³) в любой точке местности при наличии N источников определяется как сумма концентрации веществ от отдельных источников при заданных направлении и скорости ветра.

 (96)

где c₁, c₂,., c_N - концентрации вредного вещества соответственно от первого, второго, N-го источников, расположенных с наветренной стороны при рассматриваемом направлении ветра.

При проектировании предприятий, зданий и сооружений следует предусматривать минимальное число источников выброса вредных веществ в атмосферу, объединяя удаляемые вещества от ряда источников их выделения в одну трубу, шахту и т.п.

В необходимых случаях, когда известно, что имеются неучтенные (фоновые) источники выброса того же вредного вещества или веществ, обладающих с ним эффектом суммации (другие предприятия города, промрайона, транспорт, отопление и т.п.), в правой части (5.1) добавляется слагаемое с_ф, характеризующее фоновое загрязнение от неучтенных источников.

Если рассчитанная по формуле (96) концентрация с удовлетворяет неравенству  где

 (97)

а М_i (г/с) и V_1i (м³/с) - мощность выброса и расход газовоздушной смеси i-го источника, то вместо (5.1) при расчете приземной концентрации с используется формула

 (98)

Как и для одиночного источника, при расчетах приземных концентраций выбросами группы источников принимается наиболее неблагоприятное сочетание значений М_i и V_1i, реально осуществляющееся на всех рассматриваемых источниках одновременно.

В целях ускорения и упрощения расчетов количество рассматриваемых источников выброса сокращается путем их объединения (особенно мелких источников) в отдельные условные источники. Способ установления источников, подлежащих объединению и определения их параметров выброса, обеспечивает относительную погрешность d расчетных концентрации, удовлетворяющую условию



d £ 0,25. (99)

В случае использования машинного (ориентированного на применение ЭВМ) алгоритма объединения группы из N точечных источников значения с_м = с_мо, x_м = x_мо, u_м = u_мо, а также координаты размещения x_и = x_ио, y_u = y_uо для условного источника, заменяющего объединяемую группу, определяются по формулам:

 (100)

 (101)

 (102)

 (103)

 (104)

Здесь, как и выше, индексом i при величинах c_м, x_м, u_м, x_u, y_u обозначены отдельные источники, объединяемые в группу.

Если рассматриваются мелкие источники, для каждого из которых выполняется хотя бы одно из условий:

 (105)

 (106)

то объединение таких источников осуществляется при одновременном выполнении условий:

 (107)

 (108)

 (109)

где l_min (м) - минимальное расстояние от объединяемых источников;

L_м (м) - максимальное расстояние между двух источников;

D x_м (м) и D u_м (м/с) - соответственно максимальные отклонения величин x_мi от x_мо и u_мi от u_мо.

Если условия (105) и (106) одновременно не выполнены, то объединение таких источников осуществляется при одновременном выполнении условии:

 (110)

 (111)

 (112)

При равенстве нулю D x_м и D u_м числовой коэффициент в (107) и (110) следует увеличить в 1,7 раза. В 1,7 раза увеличивается также числовой коэффициент в (108) и (111) (при одинаковых u_мi и L_м £ H), а также в (109) и (112) (при одинаковых x_мi и L_м £ H).

При невыполнении для группы мелких источников условий (107) - (109) или для группы более крупных источников условий (110) - (112) эта группа разбивается на отдельные группы, для которых указанные неравенства выполняются.

Значение максимальной суммарной концентрации с_м (мг/м³) от N расположенных на площадке близко друг от друга (99) одиночных источников, имеющих равные значения высоты, диаметра устья, скорости выхода в атмосферу и температуры газовоздушной смеси, определяется по формуле

 (113)

где М (г/с) - суммарная мощность выброса всеми источниками в атмосферу;

V (м³/с) - суммарный расход выбрасываемой всеми источниками газовоздушной смеси, определяемый по формуле



V = V₁ N. (114)

Значение параметра v_м определяется по формуле

 (115)

В остальном схема расчета концентраций веществ, обусловленных выбросами от группы близко расположенных друг к другу одинаковых одиночных источников выброса, не отличается от приведенной в настоящего схемы расчета для одиночного источника.

Расчет концентраций веществ, обусловленных выбросами из близко расположенных друг к другу одинаковых источников, когда DТ » 0 или значение параметра f ³ 100, производится с использованием формул для одиночного источника со следующими изменениями: ; M - суммарная мощность выброса из всех источников; формула (13) преобразуется к виду:

 (120)

Значение максимальной приземной концентрации вредных веществ с_м (мг/м³) при выбросах через многоствольную трубу (N стволов) рассчитывается по формуле

 (121)

расстояние x_м (м), на котором достигается максимальная концентрация с_м, определяется по формуле

 (122)

опасная скорость ветра и_м (м/с) вычисляется следующим образом:

 (123)

Здесь  (мг/м³) - максимальная приземная концентрация, определяемая по формуле (1) при значениях параметров выброса для одного ствола и мощности выброса М (г/с), равной суммарной мощности выброса из всех стволов;  и  - соответственно расстояние, на котором наблюдается максимальная концентрация вредных веществ с_м (мг/м³), и опасная скорость ветра и_м (м/с), определяемые по формулам (17) - (29) при параметрах выброса для одного ствола;  (мг/м³) - максимальная приземная концентрация, рассчитываемая по формуле (1) при мощности М (г/с), равной суммарной мощности выброса из всех стволов, диаметре D, равном эффективному диаметру источника выброса D_э, (м), который определяется по формуле

 (124)

и расходе выходящей газовоздушной смеси V₁, равном эффективному расходу V_1э (м³/с), вычисленному по формуле (70); ,  - расстояние, соответствующее максимальной концентрации  (мг/м³), и опасная скорость ветра, определяемые по формулам (17) - (29) с учетом D = D_э (м), V₁ = V_1э (м³/с); d₁ - безразмерный коэффициент, определяемый по формуле

 (125)

где

l (м) - среднее расстояние между центрами устьев стволов; D (м) - диаметр устья ствола; d₂ - безразмерный коэффициент, определяемый по формулам (65), (66). В остальном расчет производится, как для одиночного источника выброса.

При l, большем или равном d₂H, для многоствольной трубы в расчетах принимается:  (мг/м³),  (м),  (м/с).

Если многоствольная труба представляет собой трубу, разделенную на секторы, т.е. состоит из стволов секторной формы, то расчеты выполняются так же, как для одноствольной трубы при D = D_э и V₁ = V_1э (см. (70)), где

 (126)

Здесь S - суммарная площадь устьев всех действующих стволов.

В случае когда температура Т_г и скорость выхода w₀ газовоздушной смеси для отдельных стволов различаются между собой, для расчетов принимаются их средневзвешенные значения, полученные с учетом расходов газовоздушной смеси для отдельных стволов.

Для источников выброса, имеющих различные параметры, расчет приземных концентраций начинается с определения для всех источников по каждому веществу максимальных приземных концентраций с_м (с_м1, с_м2,., с_мN) и опасных скоростей ветра u_м (u_м1, u_м2,., u_мN). Если по какому-либо веществу сумма максимальных приземных концентраций с_м от всех источников окажется меньшей или равной ПДК (с_м1 + с_м2 +. + с_мN £ ПДК), то (при отсутствии необходимости учета суммарного действия нескольких вредных веществ и фонового загрязнения атмосферы) расчеты приземной концентрации этого вещества производятся по требованию органов Госкомгидромета и Минздрава РФ. Такие расчеты выполняются также при оценке фактического уровня загрязнения воздуха.

При расчетах определяется средневзвешенная опасная скорость ветра u_мс (м/с) для группы N источников по формуле

 (127)

Отдельно для всех веществ, к которым относятся вычисленные u_мс (для разных веществ они иногда существенно различаются), определяются значения  и . Если по рассматриваемому веществу сумма  меньше или равняется ПДК, то дальнейшие расчеты производятся главным образом при оценке фактического уровня загрязнения воздуха.

Если сумма  больше ПДК, то для направлений ветра, соответствующих переносу вредных веществ от источников на расчетную область, при скоростях ветра: u_мс; 0,5u_мс; 1,5u_мс; 0,5 м/с - производится расчет суммарных концентраций от всех источников в узлах расчетной сетки, после чего наибольшая из них принимается за максимальную концентрацию с_м.

Расчеты приземных концентрации упрощаются, если среди N сгруппированных в порядке убывания с_мi (c_м1 > с_м2 >. > с_мN) источников выброса предприятия имеется N₁ источников, которым по данному веществу соответствуют малые значения с_мi, (вычисленные в необходимых случаях с учетом застройки). При этом определяется разность между ПДК и суммой с_мi от N₁ источников и рассчитывается максимальная суммарная концентрация с_м для остальных N - N₁ источников. В тех случаях, когда сумма с_мi от них не превышает 0,05 ПДК (см. также примечание), указанные N₁ источников могут быть исключены из рассмотрения.

Если N источников расположены в порядке убывания значений выбросов М, т.е. M₁ > M₂ >. > M_N, то N₂ из этих источников с наименьшими значениями М также могут быть для упрощения расчетов загрязнения атмосферы отброшены, если

 (128)

Расчет приземных концентраций веществ от источников, группирующихся на площадке вдоль некоторой прямой, можно производить, считая все источники расположенными на этой линии, при условии, что каждому из них при u = u_мс соответствует , меньшее или равное 0,01 - 0,02 (у (м) - расстояние от источника до этой прямой). Для каждого источника строятся кривые распределения концентраций. Начало координат каждой кривой, характеризующей изменение концентрации с в зависимости от расстояния х, совмещается с местоположением источника, а концентрации суммируются. При этом рассматриваются два варианта. В одном из них принимается, что ветер направлен с 1-го на N-й источник, в другом - в противоположном направлении. Для различных расстояний х производится сложение концентраций и определяются значения суммарной концентрации с. Наибольшее значение с принимается за максимальную концентрацию с_м.

Расчет приземных концентраций веществ от источников, которые не могут быть сведены в одну точку или на одну общую прямую, при отсутствии возможности применения ЭВМ упрощается, если можно провести прямую, около которой группируется большая часть основных источников. В этом случае осуществляется сложение значений концентраций для двух противоположных направлений ветра вдоль этой прямой; близлежащие источники переносятся на прямую, а при расчете концентраций от остальных источников используется формула (43). Если среди источников, перенесенных на ось, имеются крупные, для которых одновременно не выполняются условия (105), (106), то при каждом направлении ветра рассчитываются также суммарные концентрации в точках максимумов концентрации от крупных источников.

Расчет приземных концентраций при выбросах от большого числа источников, рассредоточенных на площадке значительных размеров, следует производить на электронных вычислительных машинах, тем более, что при разработках по проектированию и нормированию, как правило, рассматривается большое число вариантов объединения выбросов, размещения источников на площадке, способов очистки выбросов и других мероприятий. Шаги расчетной сетки выбираются в зависимости от размеров области, для которой проводятся расчеты. При этом общее количество узлов сетки, как правило, не должно превышать 1500 - 2000. Размеры указанной области должны соответствовать размерам зоны влияния рассматриваемой совокупности источников.

Одним из способов сокращения объема вычислительных работ является представление совокупности большого числа однотипных источников выброса (труб печного отопления, резервуарных полей и пр.), а также рассредоточенных по обширной территории источников неорганизованного выброса как площадных источников.

При ветре, направленном перпендикулярно одной из сторон указанного площадного источника, концентрация (как на территории самого источника, так и за его пределами) рассчитывается по формулам

 (129)

Здесь

S_п (м²) - площадь рассматриваемого источника,

L_п (м) - расстояние от центра площадного источника до расчетной точки, u - расчетная скорость ветра, значение N вычисляется с округлением до ближайшего большего целого числа.

Из (129) следует, что для расчетных точек, расположенных на расстоянии, большем  площадной источник может рассматриваться как одиночный точечный источник (N = 1).

Для каждого из этих одиночных точечных источников значения максимальной приземной концентрации c_м, расстояния x_м, на котором достигается эта максимальная концентрация, и опасной скорости ветра u_м, определяются по формулам:

 (130)

 (131)

 (132)

где ,  и  - это значения с_м, x_м и u_м для одиночного точечного источника, совокупность которых образует площадной источник; при расчете  в качестве М используется суммарный выброс от всех источников.

При выбросе из N источников расчет суммарной концентрации с_z, соответствующей уровню z над поверхностью земли, производится по формулам (96) - (98) с заменой с на с_z, и с_i на с_zi. Концентрации от отдельных источников с_zi, соответствующие этим источникам опасные скорости ветра u_мzi и максимальные концентрации  определяются согласно. При этом должны соблюдаться требования, следующие из при замене с_мi на c_мzi и u_мi на u_мzi.

Формулы предназначены для решения прямой задачи расчета суммарной концентрации с от N источников по их заданным параметрам выброса, а также для решения обратной задачи определения мощностей выброса М_i, (i = 1, 2,., N), соответствующих заданному значению максимальной приземной концентрации с_м (при фиксированных координатах источников выброса, их высотах Н_i и диаметрах устья D_i, скоростях выхода w_0i и перегревах DT_i газовоздушной смеси).

Значение суммарного выброса M, соответствующее заданному значению максимальной концентрации c_м, для группы из N близкорасположенных одиночных источников с одинаковыми высотами и другими параметрами выброса (V₁, DT, D, w₀) определяется по формулам (71), (72); в данном случае в формулах полагается  (V - суммарный расход выбрасываемой из всех источников газовоздушной смеси).

В случае многоствольной трубы выброс M из всех стволов, соответствующий c_м, при l < d₂H определяется по формуле

 (133)

где  и  (мг/м³) - приземные максимальные концентрации при М = г/с, рассчитанные соответственно при значениях параметров D и V₁ для одного ствола и при их эффективных значениях D_э (124). (126) и V_1э (2.40). Безразмерный коэффициент определяется по формуле (125). При l ³ d₂H выброс М определяется как и раннее.

При произвольном фиксированном размещении группы источников с заданными параметрами выброса (Н_i, D_i, w_0i, и DT_i) мощности источников M_i, соответствующие c_м, определяются так, чтобы наибольшее значение суммарной концентрации max с, рассчитанное по (96) при переборе скоростей и направлений ветра, удовлетворяло условию

max c = c_м. (134)

В случае N одинаковых источников выброса значения М, определяются по формуле

 (135)

где c_н - максимальное значение рассчитанной по (96) суммарной концентрации с при "начальных" значениях мощности выброса M_нi. В общем случае из (5.35) определяется начальное приближение для значении M_i, уточняемое с учетом требований технической реализуемости и оптимального выбора мощностей источников.

Для совокупности источников отдельных предприятии рассчитываются зоны влияния, включающие в себя круги радиусом x₁, проведенные вокруг каждой из труб предприятия, и участки местности, где рассчитанная по (96) суммарная концентрация от всей совокупности источников выброса данного предприятия, в том числе низких и неорганизованных выбросов, превышает 0,05 ПДК.

Зоны влияния источников и предприятий рассчитываются по каждому вредному веществу (комбинации вредных веществ с суммирующимся вредным действием) отдельно.

Для ускорения и упрощения расчетов приземной концентрации на каждом предприятии рассматриваются те из выбрасываемых вредных веществ, для которых

 (136)

 (137)

 (138)

Здесь М (г/с) - суммарное значение выброса от всех источников предприятия, соответствующее наиболее неблагоприятным из установленных условий выброса, включая вентиляционные источники и неорганизованные выбросы; ПДК (мг/м³) - максимальная разовая предельно допустимая концентрация;  (м) - средневзвешенная по предприятию высота источников выброса.

5.5 Определение границ санитарно-защитной зоны предприятий

Размеры санитарно-защитной зоны (СЗЗ) l₀ (м), установленные в Санитарных нормах проектирования промышленных предприятий, должны проверяться расчетом загрязнения атмосферы в соответствии с требованиями настоящего ОНД (разделы 2 - 5) с учетом перспективы развития предприятия и фактического загрязнения атмосферного воздуха.

Полученные по расчету размеры СЗЗ должны уточняться отдельно для различных направлений ветра в зависимости от результатов расчета загрязнения атмосферы и среднегодовой розы ветров района расположения предприятия по формуле

 (139)

где l (м) - расчетный размер СЗЗ;

L₀ (м) - расчетный размер участка местности в данном направлении, где концентрация вредных веществ (с учетом фоновой концентрации от других источников) превышает ПДК;

Р (%) - среднегодовая повторяемость направления ветров рассматриваемого румба; Р₀ (%) - повторяемость направлений ветров одного румба при круговой розе ветров. Например, при восьмирумбовой розе ветров  Значения l и L₀ отсчитываются от границы источников.

Значения L₀ в общем случае могут различаться для ветров разных направлений.

Среднегодовая роза ветров, характеризуемая значениями Р для разных румбов, принимается по данным "Справочника по климату СССР", а при отсутствии необходимых данных в этом справочнике запрашивается в УГКС по месту расположения предприятия.

Если в соответствии с предусмотренными техническими решениями и расчетами загрязнения атмосферы размеры СЗЗ для предприятия получаются больше, чем размеры, установленные Санитарными нормами проектирования промышленных предприятий, то необходимо пересмотреть проектные решения и обеспечить выполнение требований Санитарных норм за счет уменьшения количества выбросов вредных веществ в атмосферу, увеличения высоты их выброса с учетом установленных ограничений и др. Если и после дополнительной проработки не выявлены технические возможности обеспечения размеров СЗЗ, требуемых этими Санитарными нормами, то размеры l принимаются в соответствии с результатами расчета загрязнения атмосферы по согласованию с Минздравом РФ и Госстроем РФ.

6. Проект организации санитарно-защитной зоны (СЗЗ)

6.1 Введение проекта

Настоящий проект организации санитарно-защитной зоны предприятия ЗАО "КНПЗ - КЭН", разработан в соответствии следующим документам.

-       Закон РФ "О санитарно-эпидемиологическом благополучии населения" № 52-ФЗ от 30.03.99 г.

-       Закон РФ "Об охране атмосферного воздуха" №96-ФЗ от 04.05.99 г.

-       СанПиН 2.2.1/2.1.1.1200-03 "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" Новая редакция;

-       СанПиН 2.2.1/2.1.1.2361-08 "Изменения №1 к санитарно-эпидемиологическим правилам и нормам "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" СанПиН 2.2.1/2.1.1.1200-03 Новая редакция";

-       Рекомендации по разработке проектов санитарно-защитных зон промышленных предприятий, групп предприятий, Научно-методическое издание Москва, РЭФИА, 1998 г.

В соответствии СанПиН 2.2.1/2.1.1.1200-03 "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" (Новая редакция) санитарно-защитная зона (далее - СЗЗ) является обязательным элементом любого объекта, который может быть источником химического, биологического или физического воздействия на среду обитания и здоровье человека.

Источниками воздействия на среду обитания и здоровье человека (загрязнение атмосферного воздуха и неблагоприятное воздействие физических факторов) являются объекты, для которых уровни создаваемого загрязнения за пределами промышленной площадки превышают 0,1 ПДК и/или ПДУ.

СЗЗ-это территория, отделяющая предприятия, их отдельные здания и сооружения с технологическими процессами, являющимися источниками воздействия на среду обитания и здоровье человека, от жилой застройки.

Территория СЗЗ предназначена для обеспечения снижения уровня воздействия до требуемых гигиенических нормативов по всем факторам воздействия за ее пределами, создания санитарно-защитного и эстетического барьера между территорией предприятия (группы предприятий) территорией жилой застройки, организации дополнительных озеленительных площадей, обеспечивающих экранирование, ассимиляцию, фильтрацию загрязнителей атмосферного воздуха и повышение комфортности микроклимата.

Для действующих предприятий проект организации санитарно-защитной зоны должен быть обязательным документом. В составе проекта организации, озеленения и благоустройства СЗЗ представляется документация в объеме, позволяющим дать оценку проектных решений о соответствии их санитарным нормам и правилам.

Проект организации СЗЗ разрабатывается в соответствии с Федеральным законом "О санитарно-эпидемиологическом благополучии населения" требованиями СанПиН 2.2.1/2.1.1.1200-03 (Новая редакция), с учетом положений Генерального плана города, утвержденных городских программ, проектов планировки и других видов градостроительной документации. Проекты организации СЗЗ разрабатываются в целях охраны условий жизнедеятельности человека, среды обитания растений, животных и других организмов вокруг промышленных зон и объектов хозяйственной и иной деятельности оказывающих негативное воздействие на окружающую среду.

6.2 Краткая характеристика физико-географических и климатических условий района и площадки

Город Краснодар, согласно геоморфологическому делению, расположен в южной части Прикубанского равнинно-наклонного района, занимающего территорию края к северу от реки Кубань, исключая кубанскую дельту и часть Закубанского равнинно-наклонного района, расположенного на восток от реки Белой.

Район сложен четвертичными континентальными отложениями мощностью до 100 м и более. Верхнюю толщу их составляют лёссовидные глины и суглинки, сплошным плащом покрывающие все водоразделы равнины и являющиеся почвообразующими породами.

Климат Краснодара характеризуется умеренно континентальным и неустойчивым увлажнением. Он в основном определяется отрогами Кавказа. расположенными в 20 км южнее города, ограничивающими проникновение тропических воздушных масс.

Зима умеренная, среднестатистическая температура января - 2 - 4,2°С. Абсолютный минимум температуры воздуха до - 34°С, снежный покров появляется в начале декабря, вследствие частых оттепелей он неоднократно разрушается и не достигает большой высоты. Нарастание температуры происходит в феврале. В начале марта осуществляется переход среднесуточной температуры воздуха к положительным значениям и снежный покров окончательно сходит. В середине марта происходит устойчивый переход среднесуточной температуры воздуха через 10⁰C, в это же время начинается безморозный период, хотя в отдельные годы заморозки, могут быть даже в середине мая. Безморозный период продолжается до третьей декады октября. Общая его продолжительность в среднем составляет 185-195 дней.

Лето наступает в первой половине мая. Его характерными особенностями являются высокие температуры и недостаток увлажнения. Среднемесячная температура июля. Самого теплого месяца года, составляет 23,9⁰С. Максимальная температура в летний период может подниматься до 38⁰С, а в отдельные годы и до 43⁰С. Летние осадки носят преимущественно ливневый характер.

Осень наступает во второй половине октября. Начало осени характеризуется устойчиво тёплой, солнечной, сухой и безветренной погоде с умеренно высокими температурами днём и прохладными ночами. Во второй половине ноября температура переходит через 10⁰С в сторону понижения и наступает зима.

Основным показателем, который дает общее представление о термическом режиме территории, являются среднегодовая и среднемесячная температуры воздуха самого холодного и самого жаркого месяца. Средняя годовая температура воздуха по многолетним данным составляет 11,6⁰С.

Продолжительность солнечного сияния составляет 2200 часов в год с годовым максимумом в июле 323 ч. Продолжительность безморозного периода с температурой выше 5⁰С составляет 240 дней. А с температурой более 10⁰С - 185-195 дней.

Важной характеристикой климата является направление и скорость ветра, так как они указывают на преобладание той или иной воздушной массы. Ветровой режим формируется под воздействием широтной циркуляции и местных физико-географических факторов. Над территорией кубанской равнины идет постоянная борьба воздушных масс.

Метеорологические характеристики рассеивания веществ представлены в таблице 1. Среднемесячная температура воздуха представлена в таблице 2.

Таблица 2 - Метеорологические характеристики рассеивания веществ

Наименование характеристики	Величина
Коэффициент, зависящий от стратификации атмосферы, А	200,0
Коэффициент рельефа местности в городе	1,0
Средняя годовая температура воздуха, С0	11,6
Средняя максимальная температура наружного воздуха наиболее жаркого месяца года, С0	30,5
Средняя максимальная температура наиболее холодного месяца (для котельных, работающих по отопительному графику), С0	-4,4
Среднегодовая роза ветров, %
С	7,0
СВ	14,0
В	25,0
ЮВ	5,0
Ю	7,0
ЮЗ	15,0
З	20,0
СЗ	7,0
Штиль	24,0
Среднегодовая скорость ветра, м/с	2,5
Скорость ветра, повторяемость превышения которой по многолетним данным составляет 5%, м/с	7,0

Таблица 3 - Среднемесячная температура воздуха

1	2	3	4	5	6	7	8	9	10	11	12
-1,1	0,3	4,7	12,1	17,2	20,9	23,3	22,6	17,8	11,1	6,6	2,3

Количество осадков, выпадающих в районе расположения объекта, свидетельствует о том, что воздушный бассейн этотго района характеризуется благоприятными условиями для вымывания вредных примесей, поступающих в него при антропогенном воздействии.

Ветровой режим характеризуется преобладанием типичных направлений. Сейсмичность района оценивается в 8 баллон.

Рассматриваемая территория расположена в зоне умеренного увлажнения. За год в среднем выпадает от 500 до 800 мм атмосферных осадков.

Максимальное количество их бывает осенью и зимой 44 - 49% от годовой нормы. Режим выпадения летних осадков носит ливневый характер.

Наибольшее количество осадков в теплую часть года обычно отмечается в июне-июле, в холодную - в декабре. Наиболее засушливый - август-сентябрь.

Неустойчивость снежного покрова является характерной чертой климата территории - в 75% зим устойчивый снежный покров отсутствует.

Наибольшая повторяемость пасмурных дней отмечается с декабря по февраль и составляет за месяц по обшей облачности 76-77% и по нижней облачности 54-56%. В среднем отмечается 41 день с туманом. С апреля по сентябрь, в среднем, отмечается 4 дня с туманом. В холодную часть гола максимальное число дней с туманом составляет 40-50 дней.

Летние туманы кратковременны и суммарная нх продолжительность, в среднем составляет 1-2 часа в месяц. В холодный период их продолжительность увеличивается до 40 часов за месяц. В целом за год бывает до 200 часов с туманами. К опасным явлениям природы, кроме перечисленных, относится град. В среднем за год отмечается 1-2 дня с градом. Наиболее вероятен град летом. Грозы возможны в любом из месяцев, но наибольшее количество их отмечается летом. В среднем в году бывает 48 дней с грозой.

Способность вымывания из атмосферы вредных веществ и продуктов их разложения оценивалась с помощью величины годовой суммы осадков, составляющих для рассматриваемого района 728 мм в год.

Самоочищающая способность территории по степени разбавления загрязняющих веществ за счет воспроизводства кислорода определялась относительной лесистостью, которая для рассматриваемой территории составляет 75%. Таким обратом, биологическая продуктивность, адсорбирующая и фитонцидная способность имеющегося в данном районе леса, обеспечивают благоприятное состояние атмосферного воздуха.

Изменчивость литологического состава, состояние и свойство отдельных разностей грунтов (существование в резерве отложений неустойчивой консистенции, с низкими показателями деформационных и прочностных свойств), высокое природное положение уровня и нарушенность режима подземных вод, высокая сейсмичность, являются неблагоприятным факторами.

Неблагоприятные факторы являются типичными для этого региона и обусловлены его геоморфологическим положением, геологическим строением и гидрогеологическим условиями.



6.3 Общие сведения о предприятии

Характеристика объекта как источника загрязнения атмосферного воздуха и оценка химического воздействия на атмосферный воздух.

Краснодарский нефтеперерабатывающий завод расположен в южной части города Краснодара на берегу реки Кубань. С севера предприятие граничит с территорией ОАО "Станкостроительный завод им. Седина, с юга и востока - р. Кубань, с запада граница промплощадки проходит параллельно железнодорожным путям, за которыми расположена ул. Захарова (магистральная улица с интенсивным автомобильным движением в направлении г. Новороссийска).

В состав предприятия входят:

а)      Основное производство:

)        технологические установки АВТ. АТ-2;

2)      узел утилизации сбросных газов:

)        установка производства нафтената натрия (МНУ)

)        цех резервуарных парков и коммуникации (ЦРП и К);

)        битумная установка;

)        цех ВПК.

б)      Вспомогательное производство:

)        электроцех;

2)      парокотельный цех;

)        ремонтно-механический цех (РМЦ):

)        слесарная мастерская КИП;

)        центральная заводская лаборатория (ЦЧЛ);

)        автотранспортный чех;

)        пожарная часть ИЧ-15;

)        прачечная,

К источникам загрязнения атмосферы относятся следующие основные и вспомогательные объекты предприятия:

Атмосферно-вакуумная трубчатая установка АВТ предназначена для переработки малосернистых и малопарафиновых легких, средних нефтей различных месторождений. Установка АВТ состоит из одной технологической линии непрерывного действия.

Углеводородное сырье нагревается, обезвоживается в дегидраторах и делится на фракции в ректификационной колоне, затем поступает в вакуумную колону, для получения мазута и гудрона. Продуктами переработки являются "жирный газ", бензиновая фракция 35-175⁰С, керосин, мазут прямой перегонки, компонент дизельного и моторного топлива, соляра, гудрон.

Атмосферная трубчатая установка АТ-2 предназначена для разделения нефти на нефтяные фракции путем ректификации. Углеводородное сырье нагревается, обезвоживается в дегидраторах и делится на (фракции а ректификационных колоннах. Производительность установки по сырью составляет 1.4 млн. т. в год. Продуктами переработки являются: бензин первичной перегонки, дизельная фракция, "жирный газ", мазутная фракция.

Битумная установка БУ-3 предназначена для получения битумов марок БНД 40/60, БН 70/30, БЗК, МБК за счет непрерывного окисления' гудрона в турбулентном потоке воздуха в трубчатом вертикальном реакторе. Из трубчатого реактора продукты реакции окисления поступают в ёмкость - испаритель, где происходит разделение смеси на жидкую и паровую фазы. Жидкая фаза через теплообменники откачивается в резервуары (раздаточники битума). Паровая фаза - смесь газов окисления, паров воды и "чёрного" соляра с температурой 120-240°С поступает в конденсаторы - холодильники. Охлаждённая до 60 С смесь подаётся в ёмкость - скруббер, где происходит разделение жидкой и газообразной фазы. Газообразная фракция, проходя каплеотбойники, направляется в печь дожига ПДГ, а сконденсировавшаяся часть (соляр. вода) сбрасывается в промышленную канализацию. Производительность установки по сырью - 200 000 т/год.

Установка по производству экстракционного бензина предназначена для получения экстракционного бензина путём вторичной ректификации бензиновой фракции 35⁰ - 175⁰, поступаемой с установок АВТ и АТ-2.

Согласно данным предприятия, в ближайшие пять лет, выпуск готовой продукции установки по производству экстракционного бензина не планируется.

Пуск установки производится один раз в три месяца для поддержания рабочего состояния оборудования, при этом в атмосферу выбрасываются углеводороды предельные С₁-С₅, С₆-С₁₀, бензол, толуол, ксилол;

Установка по производству нафтена натрия предназначена для переработки щелочных отходов, полученных после защелачивания керосиновых и дизельных фракций. Щелочные стоки с установок АВТ и АТ-2 поступают в резервуары приема щелочных стоков, где они промываются керосином, далее щелочные стоки идут в емкости циркуляции густого и полугустого нафтената натрия, откуда подаются в вакуумную колонну упаривания щелочных отходов, затем в емкости хранения и отгрузки готового продукта.

Продуктом переработки является нафтенат натрия с содержанием натриевых солей нафтеновых кислот до 43% масс. Побочный продукт - отработанный керосин. Производительность установки по нафтеновым кислотам 2500 т/год.

Реагентное хозяйство осуществляет подготовку 5% раствора щелочи NaOH для блока защелачивания установок АВТ и АТ-2.

% раствор щёлочи поступает в реагентное хозяйство с железнодорожной эстакады в резервуары №1,2, затем в резервуаре №3 раствор щёлочи доводится до 15% и в резервуаре №4,5 до 5%. Загрязняющее вещество натрий гидроксид.



6.4 Результаты рассеивания загрязняющих веществ в атмосферу



6.4.1 Исходные данные

Федеральным Законом "Об охране атмосферного воздуха" от 4.05.99 г. № 96-ФЗ предписано". в целях охраны атмосферного воздуха в местах проживания населения устанавливались санитарно-защитные зоны организации. Размеры таких СЗЗ определяются на основе расчетом рассеивания выбросов вредных (загрязняющих) веществ в атмосферном воздухе и в соответствии с санитарной классификацией организаций.

Оценка уровней загрязнения атмосферного воздуха выбросами предприятия ЗАО "КНПЗ - КЭН" выполнена по результатам расчета моделирования полей максимальных приземных концентраций загрязняющих веществ в соответствии с ОНД-86.

Расчет концентраций загрязняющих веществ в приземном слое атмосферы выполнен по программе автоматизированного расчет "Эколог" (версия 4.0, вариант "Стандарт"). Программа разработана фирмой "Интеграл" № М97/0339/О19Л от 30.06.1947 г,) г. Санкт-Петербург и согласованна с ГГО им. Воейкова исх. №№ 1434/25, 1435, 1436 от 18.12.2006 г Оценка уровней загрязнения атмосферы основана:

-       на расчётных величинах выбросов (табл. 2.1):

-       расчет проводился по перечню загрязняющих веществ, выделяющихся в процессе производственной деятельности предприятия;

-       за критерий оценки степени воздействия на воздушный бассейн приняты значения максимально-разовых предельно допустимых концентраций загрязняющих веществ для населенных мест, равные 1,0 ПДК_{м. р. (}территория не имеет статуса особо охраняемой). Критерием качества состояния атмосферного воздуха принимались гигиенические нормативы качества - предельно допустимые концентрации (ПДК) загрязняющих веществ. Установленные для населенных мест в соответствии с СанПиН 2.1.6.1032-01 Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест. Москва, Минздрав России, 2001;



6.4.2 Расчетное моделирование полей максимальных приземных концентраций

Выполнено расчетное моделирование полей приземных концентраций, с целью определения ожидаемых максимальных концентрации в расчетных точках на границе санитарно-защитной зоны ЗАО "КНПЗ - КЭН".

Расчеты рассеивания вредных веществ в атмосфере выявили максимальные приземные концентрации вредных веществ на границе СЗЗ предприятия. При существующем положении расчеты уровней загрязнения атмосферы показали отсутствие превышении предельно-допустимых концентраций по всем загрязняющим веществам на границах санитарно-защитных зон.

В расчетах выбран наихудший выброс в разрезе вещество-источник и наихудшие метеорологические условия.

Для расчета в приземном слое был выбран расчетный прямоугольник, границы которого охватывают предприятие и прилегающую территорию.

Расстояния между узлами расчетной сетки - "шаги сетки" выбирался так, чтобы свести к минимуму вероятность появления внутри ячеек сетки значений максимальных расчетных приземных концентрации, значительно превосходящих их значения в ближайших узлах сетки (вершинах прямоугольной ячейки сетки). Шаг расчетной сетки выбран по длине - 100 м. по ширине - 100 м и отвечает рекомендациям "Методического пособия но расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух (дополненное и переработанное) (п,.1.3). т.к. не превышает размеров ориентировочной СЗЗ и расстояния до жилых домов.

Оси X и У на полученных картах-схемах полей приземных концентраций ориентированы соответственно на восток и строго на север. Изолинии приземных концентраций загрязняющих веществ на этих картах выражены в долях ПДК.

В качестве расчетных точек при моделировании были выбраны точки на границе жилой зоны, представленные в таблице 3.

Таблица 3 - Расчетные точки

Координаты точки (м)		Тип точки
X	Y
13,70	862,70	На границе производственной зоны
161,76	1482,62	На границе производственной зоны
488,91	2075,39	На границе производственной зоны
816,05	2668,17	На границе производственной зоны
1267,84	2772,10	На границе производственной зоны
1549,52	2338,42	На границе производственной зоны
1594,16	1675,54	На границе производственной зоны
1637,70	1002,24	На границе производственной зоны
1252,85	479,11	На границе производственной зоны
593,63	530,52	На границе производственной зоны
1757,79	-383,22	на границе СЗЗ
495,23	-490,02	на границе СЗЗ
-640,84	107,66	на границе СЗЗ
-840,81	1290,61	на границе СЗЗ
-417,23	2468,64	на границе СЗЗ
211,36	3604,32	на границе СЗЗ
1387,16	3913,13	на границе СЗЗ
2390,55	3109,67	на границе СЗЗ
2573,13	1877, 19	на границе СЗЗ
2557,25	594,54	на границе СЗЗ
743,23	214,69	На границе жилой зоны
796,16	-402,82	На границе жилой зоны
523,48	-629,52	На границе жилой зоны
-74,33	-465,97	На границе жилой зоны
-632,25	-247,56	На границе жилой зоны
-972,11	270,72	На границе жилой зоны
-1029,90	841,15	На границе жилой зоны
-708,90	1161,45	На границе жилой зоны
-249,83	872,72	На границе жилой зоны
166,09	431,67	На границе жилой зоны
334,00	2372,60	На границе жилой зоны
-7641	2610,46	На границе жилой зоны
-42,13	3182,65	На границе жилой зоны
-7,85	3754,85	На границе жилой зоны
188,27	4126,15	На границе жилой зоны
754,65	4037,88	На границе жилой зоны
1321,04	3949,62	На границе жилой зоны
12,64,24	3571,82	На границе жилой зоны
966,41	3082,05	На границе жилой зоны
609,16	2761,15	На границе жилой зоны
2177,00	1099,00	На границе жилой зоны
2175,85	1574,79	На границе жилой зоны
2174,69	2050,57	На границе жилой зоны
2173,54	2526,36	На границе жилой зоны
2259,29	2920,49	На границе жилой зоны
2599,67	2803,06	На границе жилой зоны
2609,61	2327,38	На границе жилой зоны
2619,54	1851,69	На границе жилой зоны
2629,48	1376,01	На границе жилой зоны
2620,65	927,11	На границе жилой зоны

Выполнена оценка целесообразности проведения расчетов в соответствии с п.8.5.14. ОНД-86. Критерий целесообразности расчета Е3-0,01, По результатам оценки составлена таблица 4, включающая в себя вещества, по которым не целесообразно проведение детальных расчетов загрязнения атмосферы.

Таблица 5 - Оценка целесообразности проведения детальных расчетов

Код	Наименование вещества	Сумма (См) /ПДК
0168	Олово оксид (в пересчете на олово)	0,0090831
0322	Серная кислота (по молекула H2SO4)	0,0002821

Таблица 6 - Величины фоновых концентраций

Загрязняющее вещество	Фоновая концентрация, мг/м куб.
	Скорость и направление ветра
	0-2 м/с	3-7 м/с
	Штиль	С	В	Ю	З
Диоксид серы	0,010	0,010	0,010	0,010	0,010
Оксид углерода	7,0	6,0	5,0	5,0	6,0
Диоксид азота	0,110	0,100	0,090	0,060	0,100
Сажа	0,04	0,04	0,04	0,02	0,03
Углероды (по ПДК бензина)	2,5	2,0	1,5	1,5	2,0
Бенз/а/пирен (10-3 мкг/м3)	2,6	2,06	2,6	2,6	2,6

Из приведенной таблицы следует, что в данном районе наблюдается превышение фонового загрязнения по следующим веществам и направлениям, в долях ПДК _{м. р.}

оксид углерода-1,4 (штиль), 1,2 (север, запад).

По остальным веществам фоновые концентрации не превышают допустимые уровни загрязнения.

Расчет рассеивания выбросов загрязняющих веществ в атмосферу проводится для летнего периода, как наихудшего с точки зрения интенсивности движения и условий рассеивания вредных веществ одновременно работающих источников. Расчетные точки выбраны на границе ориентировочной санитарно-защитной зоны по всем направлениям и на границе ближайшей жилой застройки.

При нормировании выбросов загрязняющих веществ в атмосферу определенным предприятием необходимо цчет фонового загрязнения атмосферного воздуха. Т.е. загрязнения, создаваемого выбросами источников, не относящихся к рассматриваемому предприятию.

Расчеты рассеивания вредных веществ в атмосфере выявили максимальные приземные концентрации вредных веществ на границе жилой зоны и санитарно-защитной зоны по всем загрязняющим веществам, поступающим в атмосферу от источников предприятия, ниже предельно допустимых.

В таблице 7 приведены величины определяющих вкладов различных источников выбросов в химическое загрязнение атмосферного воздуха по всем веществам, а так же группа суммаций в расчетных точка.

Таблица 7 - Расчетные максимальные предельные концентрации загрязняющих веществ, поступающих в атмосферу от предприятия ЗАО "КНПЗ-КЭН"

Наименование вещества	код	Фоновые концентрации с учетом вклада предприятия дол. ПДК	Фон д. ПДК	Расчетные максимальные предельные концентрации д. ПДК
				С учетом фона		Без учета фона
				На границе жилой застройки	На границе ОСЗЗ	На границе жило застройки	На границе ОСЗЗ
Железо триоксид (железа оксид) (в пересчете на железо)	0123	0,606	0,013	0,066	0,031	0,066	0,031
Марганец и его соединения (в пересчете на марганца (IV) оксид)	0143	1,162	0,100	0,165	0,131	0,065	0,031
Натр едкий	0150	0,302	0,000	0,015	0,005	0,015	0,005
Олово оксид (в пересчете на олово)	0184	1,719	0,000	0,017	0,009	0,017	0,009
Свинец и его неорганические соединения (в пересчете на свинец)	0203	0,097	0,000	0,005	0,002	0,005	0,002
Хром (Хром шестивалентный) (в пересчете на хрома (VI) оксид)	0301	1,439	0,500	0,922	0,955	0,593	0,455
Азота диоксид	0304	0,050	0,000	0,047	0,036	0,047	0,036
Азот	0328	0,366	0,267	0,295	0,287	0,028	0,022
Серная кислота	0330	0,114	0,094	0,076	0,058	0,056	0,038
Углерод (Сажа)	0333	3,073	0,375	0,430	0,117	0,055
Сера диоксид	0337	2,050	1,400	1,427	10419	0,027	0,020
Дигидросульфид	0342	0,230	0,000	0,013	0,006	0,013	0,006
Углерод оксид	0343	0,013	0,000	0,000	0,000	0,000	0,000
Фториды газообразные	0344	0,039	0,000	0,002	0,001	0,002	0,001
Фториды хорошо растворимые	0415	0,719	0,000	0,093	0,046	0,093	0,046
Фториды плохо растворимые	0416	1,88	0,000	0,146	0,075	0,146	0,075
Смесь углеводородов предельных C1-C5	0501	0,409	0,000	0,005	0,002	0,005	0,002
Смесь углеводородов предельных С6-С10	0602	5,577	0,000	0,230	0,104	0,230	0,104
Пентилены	0616	4,886	0,000	0,308	0,126	0,308	0,126
Бензол	0621	1,634	0,000	0,134	0,057	0,134	0,057
Дментилбензол	0627	0,939	0,000	0,112	0,042	0,112	0,042
Метилбензол	0703	0,661	0,026	0,050	0,044	0,024	0,018
Этилбензол	1042	1,938	0,000	0,116	0,059	0,116	0,059
Бенз/а/пирен	1061	0,026	0,000	0,116	0,116	0,116	0,116
Бутан	1119	0,147	0,000	0,001	0,001	0,001	0,001
Этанол	1210	1,281	0,000	0,006	0,006	0,006	0,006
Этоксиэтанол	1240	0,003	0,000	0,001	0,001	0,001	0,001
Бутилацетат	1401	0,256	0,000	0,001	0,001	0,001	0,001
Этилацетат	2704	0,595	0,500	0,504	0,504	0,004	0,004
Пропан	2732	0,905	0,000	0,014	0,014	0,014	0,014
Бензин	2735	0,282	0,000	0,014	0,014	0,014	0,014
Керосин	2750	0,549	0,000	0,073	0,073	0,073	0,073
Масло минеральное нефтяное	2752	0,351	0,000	0,018	0,018	0,018	0,018
Сольвент нафта	2754	1,064	0,000	0,089	0,089	0,089	0,089
Уайт-спирит	2868	0,000	0,000	0,000	0,000	0,000	0,000
Углеводороды предельныеС12-С19	2881	0,324	0,000	0,014	0,014	0,014	0,014
Эмульсол	2902	0,913	0,800	0,831	0,813	0,831	0,813
Синтетические моющие средства	2904	0,012	0,000	0,011	0,009	0,011	0,009
Взвешенные вещества	2908	0,022	0,000	0,001	0,001	0,001	0,001
Мазутная зола теплоэлектростанций	2909	0,525	0,000	0,022	0,012	0,022	0,012
Пыль неорганическая 70-20%	2930	0,782	0,000	0,145	0,077	0,145	0,077
Пыль неорганическая 20%	2936	1,568	0,000	0,140	0,084	0,140	0,084
Пыль абразивная	2978	0,218	0,000	0,035	0,012	0,035	0,012
Пыль древесная	6006	0,945	0,000	0,655	0,512	0,655	0,512
Пыль резиновая	6034	1,729	0,000	0,063	0,044	0,063	0,044

Расчеты рассеивания показали, что в результате работы предприятия ЗАО "КНПЗ-КЭН" концентрации всех рассмотренных в данном проекте загрязняющих веществ не достигнуты своего предельно допустимого для населенных мест уровня ни в одной из рассчитанных точек.

Все вышесказанное позволяет говорить о том, что деятельность предприятия не влечет за собой ухудшения гигиенического состояния атмосферы и не оказывает существенного влияния на существующую в настоящее время экологическую ситуацию рассматриваемого района.



6.4.3 Предложения по установлению размеров санитарно-защитной зоны по фактору химического загрязнения

В целях обеспечения безопасности населения и в соответствии с ФЗ "О санитарно-эпидемиологическом благополучии населения" от 30.03.1999 № 52-ФЗ, вокруг объектов и производств. Являющихся источниками воздействия на среду обитания и здоровья человека устанавливается специальная территория с особым режимом использования (далее - санитаро-защитная зона), размер которой обеспечивает уменьшение воздействия загрязнения на атмосферный воздух (химического, биологического, физического) до значений, установленных гигиеническими нормами, а для предприятий I и II класса опасности - как до значений, установленных гигиеническими нормативами, так и до величин приемлемого риска для здоровья населения. По своему функциональному назначению санитарно-защитная зона является защитным барьером, обеспечивающим уровень безопасности населения при эксплуатации объекта в штатном режиме.

Для объектов, их отдельных зданий и сооружений с технологическими процессами, являющимися источниками воздействия на среду обитания и здоровье человека в зависимости от мощности, условий эксплуатации, характера и количества, выделяемых в окружающую среду вредных веществ и физических воздействий при обязательном обеспечении утвержденных гигиенических нормативов (предельно допустимых концентраций) устанавливаются минимальные размеры санитарно-защитных зон. Согласно СанПиН 2.2.1/2.1.1.1200-03 "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" (Новая редакция) достаточность ширины санитарно-защитной зоны, по принятой классификации, должна быть обоснована выполненными расчетами (по согласованным и утвержденным методам) рассеивания выбросов в атмосферу для всех загрязняющих веществ и уровней физического воздействия на атмосферный воздух и подтвердена результатами натурных исследований и измерений.

Согласно п.7.1.1 (по 13) СанПиН 2.2.1/2.1.1.1200-03 "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" (Новая редакция) ориентироваяная СЗЗ для нефтепереробатывающих заводов составляет 1000м. Ориентировочная СЗЗ предприятия не соблюдается. Ближайшая жилая застройка расположена на северо-западе, и юго-западе на расстоянии 130м.

Расчеты уровней химического загрязнения атмосферы показали что во всех расчетных точках концентрации всех выбрасываемых веществ и групп суммации на границе жилой застройки и на границе СЗЗ не превышают 1.0 ПДК с учетом фонового загрязнения.

Проектом рекомендуется сократить размер ориентировочной СЗЗ предприятия до границ существующих жилых застроек

Таблица 8 - Рекомендуемая СЗЗ для предприятия ЗАО "КНПЗ - КЭН"

Наименование объекта	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
Территория ЗАО "КНПЗ-КЭН"	100	200	225	250	250	130	160	65

6.5 Расчетная оценка шумового воздействия

Характеристика источников шума.

Нормирование шумового воздействия на границе близлежащей жилой застройки, акустические расчеты уровня шума от площадок предприятия ЗАО "КНПЗ - КЭН" выполнены на основании требований следующих нормативных документов:

-       СНиП 23-03-2003 "Зашита от шума";

-       СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки";

-       СанПиН 2.2.1/2.1.1.1200-03 "Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов" Новая редакция;

-       СанПиН 2.2.1/2.1.1.2361-08 "Изменения №1 к санитарно-эпидемиологическим правилам и нормам "Санитарно-защнтные зоны и санитарная классификация предприятий, сооружений и иных объектов" СанПиН 2.2.1 (2.1.1.1200-03 Новая редакция".

Звуковое давление - переменная составляющая давления воздуха или газа, возникающая в результате звуковых колебаний, Па.

Предельно допустимый уровень (ПДУ) шума - это уровень фактора. который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболевании или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований и процессе работы или в отдаленные сроки жизни настоящего и последующих поколений.

Максимальный уровень звука L_Aмакс уровень соответствующий максимальному показателю измерительного, прямопоказывающего прибора (шумомера) при визуальном отсчете, или значение уровня звука, превышаемое в течение 1% времени измерения при регистрации автоматическим устройством.

В соответствии с СН 2.2.4 /2.1.8.562-96 эквивалентный (по энергии) уровень звука L_Aмакс непостоянного шума-уровень звука постоянного широкополосного шума, который имеет такое же среднеквадратичное звуковое давление, что и данный непостоянный шум в течение определенного интервала времени.

Согласно СНиП 23-03-2003 допустимые эквивалентные уровни звука для территорий непосредственно прилегающих к жилым домам в дневное время - составляет максимальные-70дБА, эквивалентные-55дБА в ночное время максимальные-6-дБА, эквивалентные-45дБА.

Допустимые уровни звукового давления (эквивалентные уровни звукового давления) в ДБ в октавных полосах частот, уровни звука и эквивалентные уровни звука в дБА для жилых и общественных зданий и их территории следует принимать в соответствии с таблицей 1 СНиП 23-03-3002.



6.5.1 Расчет и анализ звукового давления

С целью получения исходных данных для расчета была проведена инвентаризация источников шума, находящихся на территории предприятия.

Цель проведения расчета - выявление максимального уровня шума на границе территории жилой застройки.

Для оценки влияния шума рассматриваемого объекта проведен акустический расчет с использованием программного комплекса "Эколог-Шум" 1,0,3,125 (от 25.03.2008 г.).

Использован для контроля правильности расчетов распространения шума на территории жилой зоны при проведении санитарно-эпидемиологической экспертизы проектной документации.

Источниками шумового воздействии ни территории являются:

а)      ИШ-1 - машинный зал - Компрессорная № 2;

б)      ИШ-2 - технологическая печь П-2. Технологический установка АВТ,

в)      ИШ-3 - технологическая печь П-1. Технологическая установка АВТ;

г)       ИШ-4 - аппаратный двор, технологическая насосная, керосиновая насосная.

д)      Технологическая установка АТ-2;

е)       ИШ-5 - мазутная насосная. Технологическая установка АТ-2; ИШ-б - машинный зал. Питательные насосы ПЭН-1 ЦНСП-60/98. Парокотельный цех;

ж)      ПШ-7 - насос 2В280096. Очистные сооружения. Насосная нефтеловушка:

з)       ИШ-8 - участок холодной обработки металлов, токарно-винторезный станок 16В20№0997. Ремонтно-строительный цех;

и)      ИШ9 - участок холодной обработки металлов, гильотина. Ремонтно-строительный цех:

к)      ИШ-10-кузница;

л)      ИШ-11 - машинный зал, насос водяной 12 НДС. ВПК Водонасосная.

м)      ИШ-12 - внутренний проезд

н)      ИШ-13 - внутренний проезд;

о)      ИШ-14 - проезд железнодорожного транспорта по территории предприятия.

Шумовые характеристики источников шума определены путем натурных замеров. Замеры проведены "Центром гигиены эпидемиологии в Краснодарском крае аккредитованным испытательном лаборантом.

В том случае. Когда измерить шум отдельного источника оказалось невозможным, измерялся совокупный шум, создаваемый всеми источниками, в точке, где он был выражен наиболее сильно.

В таблицах 3.9 приведена информация о расчетной площадке и количестве расчетных точек.

Таблица 9 - Расчетные площадки

Координаты середины первой стороны		Координаты середины второй стороны		Ширина (м)	Шаг Х (м)	Шаг Y (м)	Высота (м)
Х (м)	Y (м)	Х (м)	Y (м)
-1500,00	1600,00	2900,00	1600,00	5000,00	200,00	200,00	1,50	598

Результаты расчета уровня звука от источников шума промышленной площадки в дневное время представлены в таблицах 10, 11, в ночное время в таблицах 12, 13.

Таблица 10 - Результаты в расчетных точках по уровням звукового давления на границе жилой зоны в дневное время

Наименование	Уровень звукового давления (эквивалентный уровень звукового давления) L, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц									Уровень звука, Lа, дБА
	31,5	63	125	250	500	1000	2000	4000	8000
Нормативные значения	90	75	66	59	54	50	47	45	44	55
Точка на границе ЖЗ	47,88	53,34	48,56	48, 20	45,53	39,24	32,78	20,09	0,00	45,97
Точка на границе ЖЗ	39,49	44,87	39,57	38,50	34,50	25,51	13,58	0,00	0,00	34,78
Точка на границе ЖЗ	36,78	42,13	36,54	35,11	30,43	20,15	5,07	0,00	0,00	30,91
Точка на границе ЖЗ	37,46	42,82	37,34	36,06	31,72	22,25	9,27	0,00	0,00	32,11
Точка на границе ЖЗ	38,24	43,61	38,24	37,10	33,04	24,16	12,85	0,00	0,00	33,38
Точка на границе ЖЗ	31,66	57,14	52,48	52,28	49,90	44, 20	38,88	28,43	16,17	50,54
Точка на границе ЖЗ	36,50	41,82	36,25	34,78	29,96	19,61	2,24	0,00	0,00	30,50
Точка на границе ЖЗ	37,82	43,17	37,74	36,46	32,06	22,46	8,15	0,00	0,00	32,46
Точка на границе ЖЗ	37,77	43,13	37,69	36,43	32,12	22,64	9,83	0,00	0,00	32,50
Точка на границе ЖЗ	35,60	40,92	35, 19	33,57	28,55	17,67	0,81	0,00	0,00	29,18
Точка на границе ЖЗ	35,83	41,15	35,46	33,85	28,83	17,82	0,00	0,00	0,00	29,44
Точка на границе ЖЗ	35,01	40,31	34,50	32,73	27,36	15,73	0,00	0,00	0,00	28,14
Точка на границе ЖЗ	37,55	42,90	37,45	36, 19	31,84	22,34	9,11	0,00	0,00	32,23
Точка на границе ЖЗ	33,71	39,98	32,96	30,95	25, 20	12,71	0,00	0,00	0,00	26, 20
Точка на границе ЖЗ	34,35	39,64	33,73	31,88	26,47	14,95	0,00	0,00	0,00	27,10
Точка на границе ЖЗ	35,27	40,58	34,82	36,82	32,61	32,39	11,16	0,00	0,00	28,78
Точка на границе ЖЗ	18,04	41,41	18,02	36,82	32,61	23,39	11,16	0,00	0,00	12,07
Точка на границе ЖЗ	40,14	45,74	40,58	34,72	36,16	28,27	18,96	0,41	0,00	16,45

Таблица 11 - Результаты в расчетных точках по уровням звукового давления на границе СЗЗ в дневное время

Наименование	Уровень звукового давления (эквивалентный уровень звукового давления) L, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц									Уровень звука, Lа, дБА
	31,5	63	125	250	500	1000	2000	4000	8000
Нормативные значения	90	75	66	59	54	50	47	45	44	55
Точка на границе СЗЗ	33,58	38,84	32,78	30,72	34,81	12,10	0,00	0,00	0,00	25,90
Точка на границе СЗЗ	34,48	39,76	33,88	32,04	26,65	15,09	0,00	0,00	0,00	27,46
Точка на границе СЗЗ	35,65	40,96	35,27	33,69	28,80	18,30	2,76	0,00	0,00	29,39
Точка на границе СЗЗ	38,34	43,71	38,32	37,16	33,02	23,90	11,84	0,00	0,00	33,36
Точка на границе СЗЗ	40,43	45,83	40,61	39,65	35,86	27,28	16,18	0,00	0,00	36,11
Точка на границе СЗЗ	38, 19	43,56	38,15	36,96	32,76	23,51	11,08	0,00	0,00	33,11
Точка на границе СЗЗ	36,59	41,93	36,36	34,95	30,40	20,55	7,10	0,00	0,00	30,86
Точка на границе СЗЗ	36,01	41,33	3567	34,14	29,31	18,86	2,79	0,00	0,00	29,86
Точка на границе СЗЗ	35,95	35,59	34,00	29,02	18,12	0,00	0,00	0,00	29,61
Точка на границе СЗЗ	34,18	39,45	33,50	31,56	25,83	13,58	0,00	0,00	0,00	26,81

Таблица 12 - Результаты в расчетных точках по уровням звукового давления на границе жилой зоны в ночное время

Наименование	Уровень звукового давления (эквивалентный уровень звукового давления) L, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц									Уровень звука, Lа, дБА
	31,5	63	125	250	500	1000	2000	4000	8000
Нормативные значения	83	67	57	49	44	40	37	35	33	45
Точка на границе ЖЗ	5,33	6,06	10,25	12,42	10,14	6,12	0,00	0,00	0,00	10,59
Точка на границе ЖЗ	0,00	0,00	0,00	2,64	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,00	0,00	0,00	0,15	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,00	0,00	0,17	1,60	0,25	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	5,74	7,30	9,68	11,83	10,27	6,91	0,00	0,00	0,00	10,83
Точка на границе ЖЗ	4,49	6,02	9,99	12,01	9,62	5,29	0,00	0,00	0,00	9,98
Точка на границе ЖЗ	4,80	5,72	10,17	12,05	11,16	7,83	0,00	0,00	0,00	11,62
Точка на границе ЖЗ	1,52	0,39	5,79	7,46	6,58	0,00	0,00	0,00	0,00	3,38
Точка на границе ЖЗ	0,00	0,00	1,10	4,61	1,53	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	1,60	0,47	5,01	7,64	5,47	0,00	0,00	0,00	0,00	2,27
Точка на границе ЖЗ	1,74	0,61	5,71	7,71	4,38	0,00	0,00	0,00	0,00	1,18
Точка на границе ЖЗ	2,03	4,61	7,67	10, 19	7,05	0,00	0,00	0,00	0,00	5,87
Точка на границе ЖЗ	0,00	0,00	0,00	0,47	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,00	0,00	0,00	1,83	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе ЖЗ	0,86	0,00	5,11	8,62	5,56	0,00	0,00	0,00	0,00	1,36

Таблица 13 Результаты в расчетных точках по уровням звукового давления на границе СЗЗ в ночное время

Наименование	Уровень звукового давления (эквивалентный уровень звукового давления) L, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц									Уровень звука, Lа, дБА
	31,5	63	125	250	500	1000	2000	4000	8000
Нормативные значения	83	67	57	49	44	40	37	35	33	45
Точка на границе СЗЗ	0,00	0,00	0,00	4,44	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,00	1,23	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,00	0,57	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,00	2,04	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,00	3,51	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,00	0,76	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	0,00	0,00	0,79	4,24	1,10	0,00	0,00	0,00	0,00
Точка на границе СЗЗ	2,07	0,95	5,41	8,16	5,99	0,00	0,00	0,00	0,00	2,79
Точка на границе СЗЗ	0,68	0,00	0,27	5,87	0,00	0,00	0,00	0,00	0,00	0,00

Как показывают полученные результаты, границы СЗЗ предприятия по фактору шумового воздействия на окружающую среду ни по одному из направлений не выходит за границы ориентировочной СЗЗ. Ни в одной из контрольных точек уровни звукового давления в октавных полосах частот и уровни звука не превышают установленных предельных значений. Таким образом, на границе жилой застройки и СЗЗ шумовое воздействие предприятия не превышает допустимых значений.

Согласно результатам расчета мероприятия по защите от шума не требуются.

В случае ужесточения действующих нормативов по шуму или введения нового технологического оборудования на предприятии могут быть реализованы мероприятия по дальнейшему снижению шума.

6.5.2 Предложения по установлению размеров санитарно-защитной зоны по фактору шумового загрязнения

Проектом рекомендуется сократить размер СЗЗ до границ существующих жилых застроек.

Из анализа результатов акустических расчетов можно сделать вывод о том, что уровни шума, от предприятия в расчетных точках на границе СЗЗ и жилой застройки не превышают допустимый уровень шума.

Дополнительных мероприятий по уменьшению шумового загрязнения не требуется.

Таблица 14 - Рекомендуемая СЗЗ для предприятия

Наименование объекта	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
Территория ЗАО "КНПЗ-КЭН"	100	200	225	250	250	130	160	65



6.6 Обращение с отходами

Согласно Федеральному закону "Об отходах производства и потребления" № 89-ФЗ от 24.06.98 (далее по тексту - Закон) юридические лица, осуществляющие деятельность в области обращении с отходами, в установленном порядке обязаны обеспечивать (статья 19) учет образования, обезвреживания и использования отходов.

Согласно Федеральному закону "Об отходах хранения и потребления" и комментариев к данному закону и способ хранения отхода должны гарантировать:

-       отсутствие или минимизацию влияния разметаемого отхода па окружающую природную среду;

-       недопустимость риска возникновения опасности для здоровья людей, как а результате локального влияния отходов с высокой степенью токсичности, так и в плане возможного ухудшения санитарно-эпидемиологической обстановки за счет неправильного обращения с малотоксичными отходами органического происхождения;

-       недоступность хранимых высокотоксичных отходов дли посторонних лиц;

-       предотвращение потерн отходом свойств вторичного сырья в результате неправильного сбора (^пересортица", посторонние включения) либо хранения (воздействие атмосферных факторов, нарушение сроков хранения и др.):

-       сведение к минимуму риска возгорания отходов;

-       недопущение замусоривания отходов;

-       удобство проведении инвентаризации отходов и контроля за обращением с отходами;

-       удобство вывоза отходов (как минимум, отсутствие факторов, делающих невозможным соблюдение требований к графику вывоза, погрузочно-разгрузочных работам).

В соответствии с "Временными правилами охраны окружающей среды от отходов производства и потребления " Российской Федерации" природопользователь обязан;

-       осуществлять разделенный сбор образующихся отходов по их видам, классам опасности и другим признакам с тем, чтобы обеспечить их использование в качестве вторичного сырья, переработку и последующее размещение;

-       обеспечить условия, при которых отходы не показывают вредного воздействия на состояние окружающей среды и здоровья людей при необходимости временного накопления производственных отходов на промышленной площадке (до момента использования отходов в последующем технологическом цикле или направления на объект для размещения)

-       обеспечить выполнение установленных нормативов предельного размещения отходов.

Места складирования отходов на территории предприятия, их границы (площадь, объемы), обустройство, и также должностные лица, ответственные за их эксплуатацию, определяется приказом руководителя.

Транспортировка отходов должна осуществляться способами, исключающими возможность их потери в процессе перевозки, аварийных ситуаций, причинение вреда окружающей среде, здоровью людей, хозяйственным или иным объектам. Транспортировки опасных отходов допускается только специально оборудованным транспортером, имеющим специальное оформление согласно действующим инструкциям.

Перевозка специфических грузов, в том числе отдельных видов отходов, осуществляется специализированным транспортом. Так, перевозки ТБО должна осуществляться мусоровозами либо контейнерами и т.п.

Условия временного хранения отходов на территории предприятии устанавливаются с учетом экологических требований к размещению отходов в соответствии с их классом опасности.
