Введение

Преддипломная практика проводилась в период с 10.05.10 по 06.06.10 в ООО «НППФ «Экосистема». ООО НППФ «Экосистема» оказывает услуги предприятиям и организациям в области экологии и промышленной санитарии. Моим научным руководителем была Анисенкова Н.А., главный специалист данной организации.

В последние десятилетия общество все шире использует в своей деятельности сведения о состоянии природной среды. Эта информация нужна в повседневной жизни людей, при ведении хозяйства, в строительстве, при чрезвычайных обстоятельствах - для оповещения о надвигающихся опасных явлениях природы. Но изменения в состоянии окружающей среды происходят и под воздействием биосферных процессов, связанных с деятельностью человека.

Таким образом, существует необходимость контролировать влияние всех объектов, деятельность которых приводит к загрязнению окружающей среды. Определение вклада антропогенных изменений представляет собой специфическую задачу. Правительство РФ создало ряд мер, позволяющих оценить фактическое состояние природной среды, составить прогноз изменения ее состояния под влиянием факторов антропогенного воздействия. Одной из таких мер является мониторинг окружающей среды (экологический мониторинг).

Экологический мониторинг - комплекс выполняемых по научно обоснованным программам наблюдений, оценок, прогнозов и разрабатываемых на их основе рекомендаций и вариантов управленческих решений, необходимых и достаточных для обеспечения управления состоянием окружающей природной среды и экологической безопасностью.

Следует отметить, что сама система мониторинга не включает деятельность по управлению качеством среды, по соблюдению экологических норм и правил, так как данный вид деятельности входит в систему экологического контроля, но является источником необходимой для принятия экологически значимых решений информации.

Экологический контроль - система мер, направленная на предотвращение, выявление и пресечение нарушения законодательства в области охраны окружающей среды. Законодательные основы экологического контроля регулируются Законом РФ «Об охране окружающей природной среды <#"881339.files/image001.jpg">

Рис.1

Фильтры типа Фя состоят из оцинкованной рамки в которую уложен фильтрующий слой (материал). Фильтры ФяРб и ФяВб являются регенерируемыми. Фильтры могут монтироваться в плоских или угловых панелях или другом оборудовании.

Фильтры ячейковые жироуловители типа ФяЖ предназначены для очистки вытяжного воздуха от масляных и жировых аэрозолей, удаляемых местными отсосами от кухонных плит в столовых, кафе, ресторанах, барах и т.п. [10]

Фильтры ячейковые жироуловители типа ФяЖ, изображенные на рис.2 относятся к сухим фильтрам с фильтрующим материалом, состоящим из набора углеродистых или нержавеющих сеток (обозначение фильтра соответственно - оц, он, нн).

Фильтры типа ФяЖ.

Рис.2

Корпус фильтра изготовлен из оцинкованной (нержавеющей) стали. Фильтрующий материал данного типа фильтра представляет собой слой из специальной металлической сетки-пленки, изготовленной из нержавеющей или низкоуглеродистой стали. При толщине фильтрующего слоя 48 мм. Материал имеет пылеемкость 560 г/м2 и эффективность очистки 60% .[34]

2.
МЕТОДЫ КОНТРОЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ

.1 Экологический контроль, его цели, задачи и методы

Экологический контроль - это определенный вид деятельности государственных и общественных органов по наблюдению за состоянием окружающей природной среды, ее изменениями под влиянием хозяйственной и иной деятельности, проверке выполнения планов и мероприятий по охране природы, рациональному использованию природных ресурсов, оздоровлению природы, соблюдению требований природоохранного законодательства и нормативов качества окружающей природной среды. [33]

В соответствии с действующим законодательством основными задачами экологического контроля являются:

·        наблюдение за состоянием окружающей природной среды и ее изменением под влиянием хозяйственной и иной деятельности;

·        проверка выполнения планов и мероприятий по охране природы, рациональному использованию природных ресурсов, оздоровлению окружающей природной среды, соблюдение требований природоохранительного законодательства. [19]

Таким образом, экологический контроль состоит из двух тесно связанных этапов: сбор и обработка необходимых исходных данных и осуществление мероприятий по предупреждению и устранению экологических правонарушений на основе информации, полученной в процессе наблюдений.

Для реализации первого этапа используется мониторинг окружающей среды. Для решения задач второго этапа существуют две формы - предупредительная и карательная.

Предупредительная форма экологического контроля включает в себя разработку и введение в действие нормативов качества окружающей природной среды и рационального использования природных ресурсов. К данной форме относится соблюдение предприятием всех законодательных норм и правил, в том числе в соответствии с Законом РФ «Об охране атмосферного воздуха» юридические лица, имеющие стационарные источники выбросов загрязняющих веществ в атмосферный воздух, должны осуществлять разработку ПДВ и предельно допустимых нормативов вредного физического воздействия на атмосферный воздух.

Карательная форма экологического контроля применяется в тех случаях, когда последствия правонарушений не позволяют ограничиться только предупреждением. Она выражается в различных видах юридической ответственности.

Методы осуществления экологического контроля проявляются в наблюдении за состоянием объектов контроля; проведении проверок по соблюдению законодательства и выполнению обязательных мероприятий в области охраны окружающей среды; пресечение экологически вредных действий; выдаче разрешений на природопользование, выброс, сброс, захоронение вредных веществ; установление нормативов качества окружающей среды и лимитов вредного воздействия на нее; привлечение к административной ответственности в виде наложения штрафа за нарушение закона.[1]

Методом наблюдения за состоянием объектов контроля является мониторинг окружающей среды. Разработка проекта ПДВ и проведение инвентаризации являются методом экологического контроля за соблюдением установленных законодательством норм и правил.

2.2 Экологический мониторинг, его цели и задачи

Термин «мониторинг» впервые появился в рекомендациях специальной комиссии СКОПЕ (научный комитет по проблемам окружающей среды) при ЮНЕСКО в 1971 году, а в 1972 году уже появились первые предложения по Глобальной системе мониторинга окружающей среды (Стокгольмская конференция ООН по окружающей среде). Однако такая система не создана по сей день из-за разногласий в объемах, формах и объектах мониторинга, распределении обязанностей между уже существующими системами наблюдений.

Экологический мониторинг (мониторинг окружающей среды) - это комплексная система наблюдений за состоянием окружающей среды, оценки и прогноза изменений состояния окружающей среды под воздействием природных и антропогенных факторов.

Система экологического мониторинга должна накапливать, систематизировать и анализировать информацию:

·              о состоянии окружающей среды;

·              о причинах наблюдаемых и вероятных изменений состояния (то есть об источниках и факторах воздействия);

·              о допустимости изменений и нагрузок на среду в целом;

·              о существующих резервах биосферы.

Таким образом, в систему экологического мониторинга входят наблюдения за состоянием элементов биосферы и наблюдения за источниками и факторами антропогенного воздействия. В соответствии с приведенными определениями и возложенными на систему функциями, мониторинг включает три основных направления деятельности:

§   наблюдения за факторами воздействия и состоянием среды;

§   оценку фактического состояния среды;

§   прогноз состояния окружающей природной среды и оценку прогнозируемого состояния.

Следует принять во внимание то, что сама система мониторинга не включает деятельность по управлению качеством среды, но является источником необходимой для принятия экологически значимых решений информации. [33]

Основные задачи экологического мониторинга:

·              наблюдение за источниками антропогенного воздействия;

·              наблюдение за факторами антропогенного воздействия;

·              наблюдение за состоянием природной среды и происходящими в ней процессами под влиянием факторов антропогенного воздействия;

·              оценка фактического состояния природной среды;

·              прогноз изменения состояния природной среды под влиянием факторов антропогенного воздействия и оценка прогнозируемого состояния природной среды.

Экологический мониторинг окружающей среды может проводиться на различных уровнях пространственной организации: на уровне промышленного объекта, города, области, края, республики в составе федерации, а также на национальном уровне.

При разработке проекта экологического мониторинга ЗВ в атмосферу необходима следующая информация:

.  источники поступления ЗВ в окружающую природную среду, а также характеристика выбросов ЗВ в атмосферу промышленными, энергетическими, транспортными и другими объектами;

2.      переносы загрязняющих веществ - процессы атмосферного переноса;

.        данные о состоянии антропогенных источников выбросов - мощность источника эмиссии и его месторасположение, аэродинамические условия поступления эмиссии в окружающую среду.[4]

Информация об источниках выбросов ЗВ, количественном и качественном составе выбросов и их аэродинамических условиях поступления в окружающую среду обеспечивается также при инвентаризации источников выбросов. Таким образом, результаты инвентаризации могут послужить источником данных для разработки системы мониторинга предприятия.

2.3
Разработка проекта ПДВ

Разработка проекта предельно допустимых выбросов (ПДВ) - научно - обоснованная оценка воздействия производственной деятельности предприятия, имеющего стационарные источники выбросов в атмосферу, на загрязнение окружающей природной среды.

Разработка ПДВ осуществляется на основании Закона Российской Федерации "Об охране атмосферного воздуха" (№ 96 - ФЗ), "Методики расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий" ОНД-86, Санитарных норм проектирования промышленных предприятий СН-244, ГОСТа 17.2.3.02-78 и других нормативных правовых и методических документов. ПДВ устанавливаются Ростехнадзором для конкретного стационарного источника выбросов вредных (загрязняющих) веществ в атмосферный воздух и их совокупности (организации в целом). [38]

Предельно допустимые выбросы - максимальная норма выброса загрязняющих веществ в атмосферу. Для предприятий расчет ПДВ ведется с учетом экологических нормативов на воздух и предельной допустимой концентрацией (ПДК) вредных веществ.

Разработка ПДВ является мерой, которая позволяет снижать количество выбросов, проводить их контроль и устанавливать их качественный и количественный состав. Также расчет ПДВ помогает определить размер платежей, которые должны внести предприятия, за загрязнение атмосферного воздуха.

Основной задачей проекта ПДВ является разработка оптимальных мероприятий по защите атмосферы, обеспечивающих снижение приземных концентраций вредных веществ в жилой зоне до нормируемых величин. При этом для каждого источника выделения вредных веществ в атмосферу должен быть установлен такой ПДВ, чтобы суммарная предельная концентрация указанных веществ с учетом фонового загрязнения не превышала санитарных норм. Рассмотрим подробнее процесс разработки ПДВ.[15]

Разработка проекта ПДВ осуществляется в несколько этапов. Сначала проводится первичная оценка различных источников загрязнения. В ходе этого этапа определяются возможные источники образования и выделения в атмосферу загрязняющих веществ, приблизительная номенклатура загрязняющих веществ и объем выбросов. Также выявляются объекты, попадающие в нормативную санитарно-защитную зону предприятия. На основании полученных данных с заказчиком согласовываются сроки проведения работ и их стоимость, после чего заключается договор на разработку и согласование тома проекта ПДВ и получение разрешения на выбросы загрязняющих веществ.

Затем осуществляется основная работа, включающая инвентаризацию источников выбросов, проведение различных замеров, выполнение комплекса расчетов и разработку проекта ПДВ. Разработанный проект нормативов предельно допустимых выбросов согласовывается в Ростехнадзоре после предварительного согласования во всех органах Роспотребнадзора (иногда может потребоваться согласование и в других структурах или, наоборот, согласование проекта в некоторых структурах может быть необязательным). На основании согласованного проекта ПДВ выдается разрешение на выбросы загрязняющих веществ в атмосферный воздух на срок до пяти лет. Проект разрабатывается сроком на 5 лет.

Срок разработки проекта ПДВ может составлять от 3 недель до 6 месяцев в зависимости от сложности работ, типа и расположения объекта (постановление Правительства РФ от 16.06.2000 № 461). Стоимость разработки проекта ПДВ определяется на основании инвентаризации источников выбросов и зависит от сложности и объема работы.[38]

Таким образом, при разработке нормативов ПДВ можно выделить следующие крупные этапы:

·              проведение инвентаризации источников выброса загрязняющих веществ в атмосферу;

·              разработку нормативов ПДВ;

·              получение разрешения на выброс.

Моя работа посвящена основному этапу разработки проекта ПДВ - инвентаризации источников выброса загрязняющих веществ. Рассмотрим подробнее этот процесс.

2.4    Инвентаризация источников выбросов ЗВ в атмосферу

Инвентаризация выбросов (в соответствии с ГОСТ 17.2.1.04-77) - это систематизация сведений о распределении источников на территории предприятия, параметрах источников выбросов, качественном и количественном составе выбросов загрязняющих веществ (ЗВ) в атмосферу.

Основной целью инвентаризации выбросов загрязняющих веществ является получение исходных данных для:

·        оценки степени влияния выбросов загрязняющих веществ предприятия на окружающую среду (атмосферный воздух);

·        установления предельно допустимых норм выбросов загрязняющих веществ в атмосферу как в целом по предприятию, так и по отдельным источникам загрязнения атмосферы;

·        организации контроля соблюдения установленных норм выбросов загрязняющих веществ в атмосферу;

·        оценки состояния пылегазоочистного оборудования предприятия;

·        оценки экологических характеристик, используемых на предприятии технологий;

·        оценки эффективности использования сырьевых ресурсов и утилизации отходов на предприятии;

·        планирования воздухо-охранных работ на предприятии.

Инвентаризация выбросов проводится на предприятии не позднее, чем через год со времени ввода в эксплуатацию (если проектом не предусмотрен больший срок выхода на проектную мощность).

Инвентаризация должна проводиться периодически, один раз в 5 лет. В случае реконструкции или изменения технологии предприятие проводит уточнение проведенной ранее инвентаризации. Результаты инвентаризации являются основой для разработки проекта нормативов предельно допустимых выбросов.[9]

При инвентаризации источников выбросов должны быть учтены все поступающие в атмосферу загрязняющие вещества, которые присутствуют в материальном балансе применяемых технологических процессов, от всех стационарных источников загрязнения (организованных и неорганизованных), имеющихся на предприятии, и от автотранспорта. Производственные затраты, связанные с оплатой работ по инвентаризации источников выбросов загрязняющих веществ в атмосферу, относятся на себестоимость продукции в составе общехозяйственных расходов. Определение содержания вредных компонентов в отходящем газе или воздухе расчетным методом проводится по утвержденным расчетным методикам. Приоритетным методом для проведения инвентаризации является инструментальный метод. Расчетные методики применяются при невозможности проведения инструментальных замеров, и должны быть включены в ежегодно обновляемый «Перечень документов по расчету выделений (выбросов) загрязняющих веществ в атмосферный воздух».

Перед проведением инвентаризации выбросов крупных объектов проводится предварительный анализ структуры и технологий предприятия, в результате которого определяется, для каких источников допустимо проведение инвентаризации с использованием расчетных методик, а для каких необходимо проводить инструментальные замеры.[37]

.4.1
Этапы инвентаризации источников выбросов ЗВ

Проведение работ по инвентаризации источников выбросов в соответствии с утвержденными методами и методиками включает следующие этапы:

·        Обследование промплощадки предприятия с составлением карты. с нанесением источников выбросов ЗВ и уточнением параметров источников выбросов (высота, диаметр устья, объем газо-воздушной смеси, температура);

·        Оценка технического состояния газоочистного оборудования (ГОУ). Оценка эффективности очистки газов и пылеулавливания;

·        Определение аэродинамических характеристик источников загрязнения атмосферы (ИЗА);

·        Определение концентрации вредных компонентов в отходящем от технологического оборудования газе или воздухе инструментальным или расчетным методом в ИЗА;

·        Расчет валовых и массовых выбросов с учетом нестандартности процессов с применением утвержденных методик;

·        Составление технического отчета по инвентаризационному обследованию с представлением расчетно-пояснительной записки, результатами обследования, выводами и рекомендациями.

Для проведения инвентаризации источников выбросов загрязняющих веществ в атмосферу предприятие предоставляет исполнителю следующие сведения о своей производственно-хозяйственной деятельности:

·              Информацию о расходе, типе, составе используемого сырья, материалов, топлива представляются в виде справки за подписью главного бухгалтера и главного технолога;

·              Данные о типах, основных характеристиках установленного оборудования и чистом времени его работы в виде справки за подписью главного механика предприятия;

·              Сведения о количестве, марках транспортных средств, стоящих на балансе предприятия, маршрутах рейсирования по территории предприятия, местах стоянок в виде справки за подписью уполномоченного руководителя;

·              Информацию о количестве, марках, часах и режиме работы транспортных средств, не стоящих на балансе предприятия, используемых для доставки сырья и вывоза продукции;

·              Характеристики неорганизованных источниках выброса загрязняющих веществ, их размер и местоположение;[13]

2.4.2 Методы проведения инвентаризации

При проведении инвентаризации источников выделения и выбросов загрязняющих веществ в атмосферу могут использоваться инструментальный и расчетный методы.

Инструментальный метод заключается в непосредственном отборе проб загрязняющих веществ от источников выбросов и их последующем анализе в лаборатории, поэтому он считается более достоверным, точным и предпочтительным. При использовании этого метода инвентаризации в проект нормативов ПДВ включаются протоколы замеров концентрации по каждому источнику и веществу, оформленные в соответствии с действующим порядком, с указанием мест и продолжительности отбора проб, использованных методов определения концентрации и приборного обеспечения.

При использовании расчетного метода инвентаризации источников выделения и выброса загрязняющих веществ в атмосферу в проект нормативов ПДВ включаются расчеты, выполненные в соответствии с действующей нормативно-методической документацией, в установленном порядке согласованной с Министерством Природных Ресурсов и экологии (МПР) России. Расчеты представляются в полном объеме, отдельно по каждому источнику и ингредиенту и сопровождаются комментариями по обоснованию принятых величин и коэффициентов.[16]

Проведение инвентаризации выбросов загрязняющих веществ в атмосферу гостиницы «Октябрьская», которое будет описано далее, было проведено именно инструментальным методом.

Полнота учета в инвентаризационных данных о совокупности загрязняющих веществ, поступающих в атмосферу от организованных и неорганизованных источников выброса при осуществлении технологических процессов и хозяйственной деятельности на рассматриваемом предприятии подтверждается специальной записью, производимой руководителем этого предприятия в инвентаризационной части проекта нормативов ПДВ. Руководитель предприятия несет ответственность за полноту и достоверность представленных данных инвентаризации перед органами государственного контроля.[9]

3. ПРОВЕДЕНИЕ ИНВЕНТАРИЗАЦИИ ГОСТИНИЦЫ «ОКТЯБРЬСКАЯ»

3.1 Характеристика гостиницы «Октябрьская»

В апреле 2010 г. Сотрудниками ООО «НППФ «Экосистема» и мной была проведена инвентаризация выбросов в атмосферу от источников гостиницы «Октябрьская». Перечень источников загрязнения атмосферы и ингредиентов был определен ООО «НППФ «Экосистема» и согласован с руководством гостиницы.

Гостиница "Октябрьская" представлена двумя корпусами Октябрьским (373 номера), находящимся по адресу Лиговский просп., д. 10 и Лиговским, который находится на Лиговском просп., д. 41/83 (111 номеров) (Рис 3).[36]

Расположение гостиницы «Октябрьская» на карте.

Рис 3.

Инвентаризация источников промышленных выбросов проводилась по заявке предприятия в корпусе Октябрьском.

На сегодняшний день гостиница "Октябрьская", имеющая статус трехзвездочного отеля, оказывает разнообразный спектр услуг своим посетителям. Кроме номерного фонда в состав гостиницы входят также подразделения, деятельность которых сопровождается выбросами ЗВ в атмосферу, это оздоровительный центр с тренажерным залом и крытым бассейном, парикмахерская, собственная автостоянка, химчистка и прачечная, а также несколько объектов питания и котельная. Несмотря на это, предприятием было заявлено проведение инвентаризации выбросов только от объектов питания корпуса Октябрьского, находящихся на его территории. На первом этаже гостиницы расположен ресторанный комплекс, состоящий из лобби-бара, рассчитанного на 25 человек, зала «Ассамблея» на 130 человек , «VIP» зала на 16 человек и ресторана «Ассамблея» на 55 человек, также есть 2 кафе на 4 и 5 этажах.[36]

По данным предприятия до 2015 г. не предусмотрено строительства, реконструкции и иных мероприятий, существенно влияющих на увеличение выбросов загрязняющих веществ в атмосферу. Технологический регламент производства исключает аварийные и залповые выбросы на предприятии.

Отбор и анализ проб воздуха и оценка параметров газовоздушной смеси (ГВС) были проведены на 6 источниках по согласованию с заказчиком инструментальным методом. ГВС - это газовоздушная смесь, отходящая от источника выделения загрязняющих веществ в атмосферу, а именно от вентиляционных труб. Отбор и анализ проб, а также аэродинамические исследования производились в соответствии с действующими стандартами и аттестованными Госстандартом методиками.

В ходе инвентаризации источников выбросов ЗВ было проведено обследование промплощадки гостиницы с определением источников выбросов и их характеристикой, проведены аэродинамические измерения, отбор проб ЗВ от источников с последующим определением концентрации, а также расчеты нормативов ЗВ, валовых и массовых выбросов предприятия. Эти данные в последствии будут использованы для разработки проекта ПДВ, а также могут быть учтены при создании системы мониторинга.

3.2    Общая характеристика приборов используемых при инвентаризации

При измерении аэродинамических характеристик и отборе проб использовалось следующее оборудование: дифференциальный цифровой манометр «ДМЦ - 01М», пневмометрическая трубка Пито, аспиратор «А-01», Аспиратор «АМ-5», газоанализатор «ЭЛАН».

3.2.1 Аспиратор «А-01»

Аспиратор «А-01», изображенный на рис.4 предназначен для отбора проб воздуха с целью анализа содержащихся в нем примесей. В таблице 2 представлены основные технические характеристики прибора.

Аспиратор «А-01»

Рис. 4

Табл.2

Технические характеристики аспиратора «А-01»

Достоинства аспиратора «А-01»:

·        насос, не требующий смазки;

·        возможность программирования времени работы;

·        универсальное питание - от сети и от встроенных аккумуляторов (автономное питание);

·        сигнализация разряда аккумулятора;

·        встроенные электронные часы;

·        простота управления;

·        небольшие размеры и вес;

При помощи насоса аспиратор всасывает воздух, и одновременно измеряется его проходящий объем. Прибор позволяет отбирать пробу заданного объема, рассчитываемого по установленным значениям расхода и времени прокачки при контроле атмосферного воздуха и воздуха рабочей зоны.[21]

3.2.2  Аспиратор «АМ-5»

Аспиратор «АМ-5» (Рис.3) представляет собой сильфонный насос ручного действия с объемом одного хода, равным 100 см3, предназначен для работы с трубками-концентраторами.

Аспиратор «АМ-5»

Рис.5

Прибор работает на принципе всасывания воздуха за счет предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины. Основные технические характеристики прибора представлены в таблице 3.

Табл.3

Технические характеристики аспиратора «АМ-5»

Аспиратор сильфонный «АМ-5» предназначен для прокачивания через индикаторные трубки исследуемой газовой смеси при экспресс-определении содержания вредных веществ в воздухе рабочей зоны, в промышленных выбросах, при химических и экологических авариях. [26]

3.2.3 Дифференциальный цифровой манометр «ДМЦ-01М»

Дифференциальный цифровой манометр «ДМЦ-01М» (Рис.6) - профессиональный прибор для измерения давления, разрежения и разности давлений газов, а также для определения скорости и расхода газопылевых и воздушных потоков с помощью напорной трубки «Пито <#"881339.files/image008.jpg">

Рис. 6

Применяется при технологическом и экологическом контроле выбросов различных производств, контроле вентиляции производственных помещений, аэродинамических исследованиях. [20] Основные технические характеристики представлены в таблице 4.

Табл.4

Технические характеристики «ДМЦ-01М»

Особенности ДМЦ-01М:

·        Автоматический расчет скорости и объемного расхода газа в каждой точке измерения с выводом результатов на большой дисплей, снабженный подсветкой (параметры газохода, коэффициент напорной трубки и температура предварительно заносятся в память прибора);

·        Автоматическое усреднение значений скорости и объемного расхода по всем измеренным точкам с выводом результатов на дисплей;

·        После каждого измерения на дисплее индицируются: значение динамического напора в мм вод. ст. или кПа; локальная скорость в данной точке измерения в м/c; средняя скорость в м/с за n измерений; среднее значение расхода газа нм3/ч.[27]

3.2.4 Пневмометрическая трубка Пито

Пневмометрическая трубка Пито предназначена для применения в качестве рабочего средства измерений скорости, динамических и статических давлений газопылевых потоков, отходящих от стационарных источников загрязнения в газоходах и вентиляционных системах.[8] Трубка Пито представляет собой Г-образную трубку (рис.7).

Пневмометрическая трубка Пито

Рис.7

Основные технические характеристики представлены в таблице 5.

Табл.5

Технические характеристики пневмометрической трубки Пито

Применяется при определении относительной скорости и объёмного расхода <#"881339.files/image010.jpg">

Рис. 8

Принцип действия газоанализатора - электрохимический. Питание осуществляется от встроенной аккумуляторной батареи 9,6 В, а в стационарных условиях от сети 220В/50Гц. Другие технические характеристики указаны в таблице 6.

Табл.6

Технические характеристики газоанализатора «ЭЛАН»

Характеристики диапазона измерений и пределы допускаемой основной абсолютной погрешности представлены в таблице 7.

Табл.7

Пределы допускаемой основной абсолютной погрешности газоанализатора «ЭЛАН» разной модификации.

Газоанализатор собран в корпусе из ударопрочной пластмассы. Прибор состоит из элементов пневмосхемы (насос, фильтр, электрохимическая ячейка); потенциостата с предварительным усилителем сигнала ячейки; аккумулятор; процессорный модуль с клавиатурой и знакосинтезирующим дисплеем.

Измеряемый газ попадая через насос на рабочий электрод ячейки, потенциал которого поддерживается на заданном уровне потенциостатом. Далее на рабочем электроде ячейки измеряемый газ окисляется (кислород, озон, хлор) или восстанавливается (диоксид азота). Выходной ток ячейки, пропорциональный концентрации определяемого компонента в анализируемом газе, усиливается в схеме и преобразуется в цифровую форму в еденицах концентрации ppm или мг/м3. Затем информация о концентрации отображается на цифровом индикаторе.[17]

3.3    Обследование площадки предприятия

Первым этапом в ходе проведения инвентаризации выбросов от источников объектов питания гостиницы «Октябрьская» стал этап обследования площадки с уточнением параметров источников загрзнения, а также анализ производственного технического процесса подразделений предприятия.

В ходе данного этапа было установлено, что на территории исследуемых подразделений предприятия пылеулавливающие установки отсутствуют. Также была составлена характеристика предприятия как источника выбросов загрязняющих веществ в атмосферу, а именно установлено, что в состав объектов питания предприятия входят следующие участки производства, деятельность которых сопровождается выделением загрязняющих веществ в атмосферу: горячий цех ресторана, посудомоечный цех, цех мучных изделий, служебная столовая, кафе, котельная. Расчет нормативов ЗВ от источников котельной был произведен расчетным методом предприятием, и в дальнейшем не в ходил в инвентаризацию.

В ходе данного этапа было установлено, что всеми источниками выбросов являются вентиляционные трубы, в количестве 6 штук, параметры которых представлены в таблице 7.

экологический контроль мониторинг гостиничный

Табл. 7.

Параметры вентиляционных труб

При проведении данного этапа инвентаризации была сделана следующая характеристика этих участков.

Горячий цех ресторана (ист. № 0001)

В данном подразделении источником выбросов загрязняющих веществ является вентиляционная труба от технологического оборудования: электроплита (1ед.), конвекционная печь (1ед.). При работе технологического оборудования образуются следующие загрязняющие вещества: проп-2-ен-1-аль (акролеин), масло растительное, азота диоксид, азот (II) оксид, углерод оксид.

Посудомоечный цех (ист. № 0002, ист. № 0003)

Источниками выбросов загрязняющих веществ являются вентиляционные трубы (2ед.) от технологического оборудования: посудомоечная машина (2 ед.). В результате работы оборудования образуется выброс гидроксида натрия.

Цех мучных изделий (ист. № 0004)

Источникам выбросов загрязняющих веществ в атмосферу является вентиляционная труба от технологического оборудования: кондитерская печь (1 ед.). В результате работы кондитерской печи образуются следующие загрязняющие вещества: азота диоксид, азот (II) оксид, углерод оксид, проп-2-ен-1-аль (акролеин), масло растительное, ацетальдегид, этанол, этановая кислота (уксусная кислота).

Служебная столовая (ист. № 0005)

Источником выбросов загрязняющих веществ в атмосферу является вентиляционная труба от технологического оборудования: электроплита (1 ед.), конвекционная печь (1 ед.), посудомоечная машина (1 ед.). В результате работы технологического оборудования образуются следующие загрязняющие вещества: проп-2-ен-1-аль (акролеин), масло растительное, азота диоксид, азот (II) оксид, углерод оксид, натрий гидроксид.

Кафе (ист. № 0006)

Источникам выбросов загрязняющих веществ в атмосферу является вентиляционная труба от технологического оборудования: электроплита (1 ед.). В результате работы технологического оборудования образуются следующие загрязняющие вещества: проп-2-ен-1-аль (акролеин), масло растительное, азота диоксид, азот (II) оксид, углерод оксид.

3.4    Определение аэродинамических характеристик источников загрязнения атмосферы

Определение аэродинамических характеристик заключалось в измерении объемного расхода газа по скорости в сечении трубы с помощью пневмометрической трубки Пито и Дифференциального цифрового манометра «ДМЦ-01М» в соответствии с ГОСТ 8.361-79. Для каждого источника измерение проводилось в соответствии с действующими стандартами и методиками.

Определение аэродинамических характеристик проводилось в соответствии с ГОСТ 12.3.018-79 «Системы вентиляционные. Методы аэродинамических испытаний», ГОСТ 17.2.4.06-90 «Охрана природы. Атмосфера. Методы определения скорости газопылевых потоков, отходящих от стационарных источников загрязнения», ГОСТ 17.2.4.07-90 «Охрана природы. Атмосфера. Методы определения давления и температуры газопылевых потоков, отходящих от стационарных источников загрязнения».

Измерения проводились при установившемся движении потока газа. Количество точек измерений зависит от диаметра трубы и определяется в соответствии с ГОСТ 12.3.018-79. Так как диаметр всех источников загрязнения атмосферы при определении аэродинамических характеристик гостиницы «Октябрьская» был менее 0.5 метра, то в соответствии с приведенным выше ГОСТом количество измерений скорости в каждой вентиляционной трубе определено как 5.

Для определения расположения точек измерения скорости площадь поперечного сечения газохода круглого сечения условно делят на равновеликие кольца и четыре равновеликих сектора, так, как показано на рисунке 9.

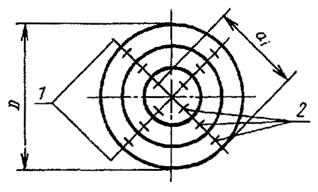

Расположение точек измерения скорости движения потока газа

Рис. 9

На данном рисунке: цифрой 1 обозначены линии измерения; цифрой 2 - точки измерения; d - диаметр трубы; ai - расстояние от внутренней стенки газохода до точки измерения.

Точки измерения находятся на двух взаимно перпендикулярных прямых, пересекающихся в центре измерительного сечения. Расстояние аi от внутренней стенки газохода до точки измерения пÆ вычисляют по формуле (1):

аi,=ki×d×10-2, (1)

где i- порядковый номер точки измерения; ki - коэффициент, имеющий табличное значение по ГОСТ 12.3.018-79.[52]

Пневмометрическая трубка Пито прикреплялась встык к Дифференциальному цифровому манометру «ДМЦ-01М», далее трубка направлялась в газоход на определенную точку измерения. Проводилось измерение по 5 точкам, далее на приборе автоматически устанавливалось среднее значение скорости. Измерения проходили на 6 источниках. По полученным результатам впоследствии была рассчитана объемная скорость газовоздушной смеси (ГВС), результаты представлены в таблице 8.

Табл.8

Результаты аэродинамических исследований

По итогам аэродинамических измерений и вычисленных значений объемной скорости газа в каждой источнике можно сделать о том, что в источниках №1, №4 и №6 скорость достаточно велика, также как и рассчитанная объемная скорость. Эти значения далее будут необходимы при определении разового и валового выброса.

3.5    Отбор проб ЗВ от источников загрязнения

Отбор проб проводился в соответствии с МУ от 04.99 «Методические указания по оборудованию мест отбора проб при экоаналитическом контроле промышленных выбросов в атмосферу», утвержденными НИИ Охраны атмосферного воздуха (НИИ «Атмосфера») и Центром обеспечения экологического контроля.

Отбор проводился 3 раза для каждого загрязняющего вещества. Отбор проб проводился от вентиляционных труб, расположенных на крыше предприятия. Места отбора проб на момент проверки были организованы, так как инвентаризация выбросов уже проводилась предприятием.

.5.2   Отбор проб оксидов азота

Отбор проб оксидов азота проходил в соответствии с ПНД Ф 12.1.1-99 «Методические рекомендации по отбору проб при определении концентраций вредных веществ (газов, паров) в выбросах промышленных предприятий» и методикой выполнения измерений концентрации оксидов азота М-18 «Экосистема». Условия отбора проб указаны в таблице 9.

Табл.9

Условия отбора проб выбросов в атмосферу оксидов азота.

Оборудование используемое при отборе проб: зонд пробоотборный; поглотительный прибор с пористой пластинкой, типа ПП (ТУ-25-11-1136-75) заполненный поглотительным раствором (8% раствор иодида калия); аспиратор «А-01».

При отборе проб оксидов азота сечение располагалось на прямолинейном участке газохода с установившимся газовым потоком, а также на расстоянии не менее 5-6 диаметров газохода перед местом отбора и не менее 3-4 диаметров после него. Схема отбора проб оксидов азота показана на рисунке 10.

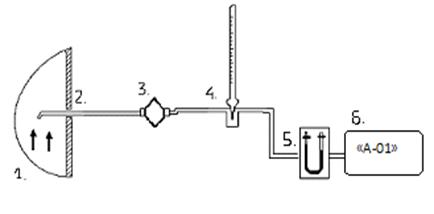

Схема отбора проб оксидов азота.

Рис.10

В газоходе (1) на уровне измерительного сечения помещался пробоотборный зонд (2). Далее на аспираторе (6) (побудитель расхода газа) устанавливалось время отбора проб и скорость потока. Отбор проб производился со скорость 0,25 дм3/мин в течении 20 минут. Раствор иодида калия в поглотительном приборе (3) улавливал частицы газовоздушной смеси. Термометром (4) и манометром (5) были измерены температура и давление газа. Отобранные пробы в поглотительных приборах закрывались заглушками и отправлялись в лабораторию на анализ.

3.5.3 Отбор проб гидроксида натрия

Отбор проб гидроксида натрия проходил в соответствии с ГОСТ 12.2.6.01-86, и методики «М-7 «Экосистема». Условия отбора проб гидроксида натрия представлены в таблице 10.

Табл. 10

Условия отбора проб выбросов в атмосферу гидроксида натрия

Оборудование используемое при отборе проб: Трубка пробоотборная стеклянная; фильтродержатели (ТУ 95-7205-77); фильтры АФА - ВП (ГОСТ 95-743-80), предназначенные для исследования и контроля аэрозолей, содержащихся в воздухе или других газах; аспиратор «А-01».

Схема отбора проб едкого натра показана на рисунке 11.

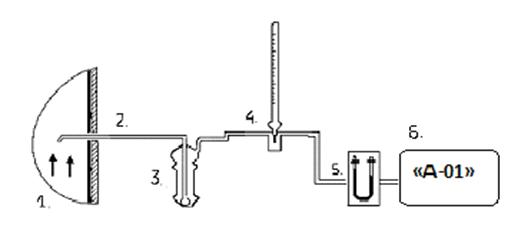

Схема отбора проб гидроксида натрия

Рис.11

Исследуемую газовоздушную пробу отбирали с помощью стеклянной пробоотборной трубки (2), установленой в отверстие на прямолинейном участке газохода (1). К концу пробоотборной трубки при помощи резинового шланга был присоеденен фильтродержатель (3) с заложенными в него двумя фильтрами АФА-ВП. С другой стороны фильтродержатель был присоеденен к аспирационному устройству (6). Далее производился непосредственно отбор проб насосом прибора. Аспирация газовоздушной смеси проходила с оптимальной скоростью 10 дм3/мин в течении 20 минут. При отборе проб были произведены измерения температуры термометром (4) газа и его давления манометром (5). Затем фильтры сложили пополам так, чтобы поверхность фильтров с аэрозолями щелочей находилась внутри и поместили в полиэтиленовый пакет. Пробы хранились не более 2 суток.

.5.3 Отбор проб аэрозоля масла растительного

Отбор проб масла проводился в соответствии с ГОСТ 12.2.6.01-86, а также методики М-4 «Экосистема». Условия отбора проб масла растительного представлены в таблице 11.

Табл. 11

Условия отбора проб выбросов в атмосферу масла растительного.

Оборудование используемое при отборе проб: трубка пробоотборная; фильтры обеззоленные «синяя лента» (ГОСТ 12026-76), пропитанной уксусной кислотой; фильтродержатели (ТУ 95-7205-77); аспиратор «А-01».

Отбор проб осуществлялся по схеме на рисунке 11 (п.3.5.2).

Исследуемую газо-воздушную пробу отбирали с помощью пробоотборной трубки (2) из нержавеющей стали со сменными наконечниками (для уравнивания скоростей потока газа в газоходе и аспираторе). Трубку устанавливали на прямолинейном участке газохода (1). Затем к концу пробоотборной трубки при помощи резинового шланга присоединяли встык фильтродержатель с заложенным в него обеззоленным фильтром (3). С другой стороны фильтродержатель был присоединен к аспирационному устройству(6).

Аспирация проходила с оптимальной скоростью 20,0 дм3/мин в течении 20 минут. Также были произведены измерения температуры и давления термометром (4) и манометром (5). Затем фильтры сложили пополам так, чтобы поверхность фильтров с отоброной пробой находилась внутри и поместили в полиэтиленовый пакет, который плотно закрывают. Отбор проб проводился 3 раза. Пробы хранились не более 7 суток.

3.5.4 Отбор проб акролеина, ацетальдегида, уксусной кислоты и этилового спирта

Отбор проб осуществлялся в соответствии с ГОСТ 17.2.3.02-78, АЮВ 0.005.169 «Методика выполнения измерений массовой концентрации органических веществ (27 соединений) в промышленных выбросах и воздухе рабочей зоны газохроматографическим методом с использованием универсального многоразового пробоотборника», методик М-10 «Экосистема» и МВИ2420/215-97. При этом отбирались последовательно 3 пробы, таким образом, чтобы промежуток времени между началом отбора первой пробы и окончанием отбора третьей составлял 20 минут. Условия отбора проб акролеина, ацетальдегида, уксусной кислоты и этанола указаны в таблице 12.

Табл. 12

Условия отбора проб выбросов в атмосферу этанола, ацетальдегида, акролеина и уксусной кислоты.

Оборудование используемое при отборе проб: сорбционная трубка-концентратор; аспиратор «АМ-5».

Схема отбора проб ЗВ этанола, ацетальдегида, акролеина и уксусной кислоты показана на рисунке 12.

Схема отбора проб этанола, ацетальдегида, акролеина и уксусной кислоты

Рис.12

При осуществлении отбора применялась сорбционная трубка-концентратор (2), один конец которой присоединяли к аспиратору (3), а другой - к месту отбора пробы в газоходе (1). Затем проводили непосредственно отбор 100 см3 газа, после чего трубку-концентратор отсоединяли и герметично закрывали концы заглушками. Далее пробу помещали водонепроницаемый пакет и отправляли на газохроматографический анализ.

3.5.5 Отбор проб оксида углерода

Отбор проб оксида углерода проводился в соответствии с ПНД Ф 13.1.5-97. Условия отбора проб представлены в таблице 13.

Табл.13

Условия пробоотбора оксида углерода.

Оборудование используемое при отборе проб: газоанализатор «Элан».

Схема отбора проб оксида углерода газоанализатором «Элан» показана на рисунке 13

Схема отбора проб оксида углерода

Рис.13

Газоанализатор «Элан» (2) устанавливался в близи к точкам отбора пробы в газоходе (1). Отбор проб осуществлялся при включении насоса прибора с помощью процессорного модуля с клавиатурой. После вывода показаний, их значения фиксировались в протоколе пробоотбора.

.6      Анализ отобранных воздушных проб

Далее в лаборатории ННПФ «Экосистема» проводился анализ отобранных проб на определение концентрации вышеперечисленных ЗВ.

После анализа проб для каждого вещества были получены 3 значения концентрации, относительная погрешность измерения концентрации 25 %. По данным концентраций были рассчитаны среднее и максимальное значение концентрации ЗВ для каждого источника, которые представлены в таблице 14.

Табл.14

Среднее и максимальное значение концентраций по каждому источнику

Таким образом, можно сделать вывод, что основными загрязнителями являются оксиды азота, оксид углерода, а также акролеин. Концентрация гидроксида натрия и аэрозоля масла растительного не была определена, так как была ниже предела обнаружения данных веществ. На источниках №2 и №3 выбросы ЗВ не обнаружены в ходе данных исследований.

Полученные в ходе лабораторных исследований результаты, а также рассчитанные значения средней и максимальной концентрации ЗВ были занесены в «Протокол измерений концентраций загрязняющих веществ в промышленных выбросах в атмосферу» (см. приложение 1). На основании этих данных далее мной были произведены расчеты массовых и валовых выбросов веществ.

Значения концентраций оксида углерода были получены при непосредственном отборе проб. Анализ таких ингредиентов как акролеин, ацетальдегид, этанол, уксусная кислота проводились с использованием хроматографического метода. Пробы гидроксида натрия, азота диоксида, азот (II) оксида и масла растительного исследовались с использованием фотометрического метода. Далее рассмотрим подробнее основной принцип этих методов.

3.6.1 Фотометрический метод анализа проб

Фотометрия или калориметрия метод, при котором поглощение света измеряют главным образом в видимой области спектра, реже - в ближних УФ и ИК-областях (т. е. в интервале длин волн от ~ 315 до ~ 980 нм), а также для выделения нужного участка спектра (шириной 10-100 нм) используют узкополосные светофильтры. [33]

Принцип фотометрии основан на пропускании света с определенной длинной волны через кювету с биологической пробой. Фотометрия измеряет световой поток отразившийся от биопробы. Длина волны подбирается таким образом, чтобы поглощение света для данной реакционной смеси было максимальным.

Каждое вещество поглощает излучение с определенными (характерные только для него) длинами волн, т.е. длина волны поглощаемого излучения индивидуальна для каждого вещества, и на этом основан качественный анализ по светопоглошению.[12] В данном случаи для измерения массовой концентрации оксидов азота использовался светофильтр с длинной волны 540 нм, для измерения концентрации гидроксида натрия светофильтр с длиной волны - 590 нм, для измерения растительного масла - 400 нм.

Основой количественного анализа является закон Бугера-Ламберта-Бера, который связывает уменьшение интенсивности света, прошедшего через слой светопоглощающего вещества, с концентрацией этого вещества и толщиной слоя:

 (2),

и с другой стороны :

А = -lg (I / I0) = -lg T (3)

Где А - оптическая плотность вещества;

I0 и I - интенсивность потока света, направленного на поглощающий раствор и прошедшего через него соответственно;

с - концентрация вещества, моль/л;

l - толщина светопоглощающего слоя;- молярный коэффициент светопоглощения (экстенции);- коэффициент пропускания, который характеризует уменьшение интенсивности света, прошедшего через раствор.[3]

В соответствии с формулами (2) и (3) зависимость оптической плотности от концентрации раствора графически выражается выходящей из начала координат прямой линией, тангенс угла наклона которой равен коэффициенту поглощения. Также следует отметить, что данный закон справедлив только для монохроматического света.

Для определения концентрации анализируемого вещества существует несколько методов, такие как: молярного коэффициента светопоглощения; добавок; дифференциальной фотометрии; фотометрического титрования. Но самым широко используемым является метод построения калибровочного (градуировочного) графика. В процессе анализа отобранных проб загрязняющих веществ от источников гостиницы «Октябрьская» также использовался именно этот метод.

Калибровочный график строиться обязательно перед проведением каких-либо исследований. Предварительно были приготовлены 5 разведенных известной концентрации растворов искомого вещества и определены в кювету фотометра.

Фотометр - прибор, использующийся для определения искомого вещества в исследуемой среде и (или) вычисления его концентрации, либо активности, используя изменение окраски реакционной смеси (либо интенсивности окраски, т.е. ее оптической плотности). [2]

Далее полученные результаты оптической плотности заносились на калибровочный график. График строят, откладывая на оси абсцисс содержание вещества в мкг, а на оси ординат - оптическую плотность растворов. Таким образом, определив массу того или иного вещества в известном объеме пробы можно определить его концентрацию по формуле (4):

С= m/ Vн.у. (4),

Где С - концентрация искомого вещества , мг/м3;

m - значение массы, определенное с использованием калибровочного графика, мг;

V - объем пробы, (н.у.: t=0oC, P0=760 мм.рт.ст.) м3.

После того как концентрация была определена, ее значение фиксировалось лаборантом НППФ «Экосистема» в «Протокол измерения концентраций загрязняющих веществ в промышленных выбросах в атмосферу».

3.6.2 Хроматографический метод анализа проб

Хроматография (от греч. цвет) - метод разделения <#"881339.files/image018.gif"> (5),

Где  - максимальная концентрация загрязняющего вещества, полученная при анализе проб, мг/м3;

Vн.у. - объем отобранной пробы, приведенный к нормальным условиям (t=0 oC, P0=760 мм.рт.ст), м3.

Расчеты массового разового выброса аэрозоля масла и гидроксида натрия не производились, так как значения их концентраций были ниже диапазона их определения. Полученные результаты по каждому ингредиенту занесены в таблицу 15.

Табл.15

Значения разового массового выброса

Массовый разовый выброс используется при разработке проекта ПДВ для определения степени рассеивания, а также для установления нормативов выбросов загрязняющих веществ.

3.7.2 Расчет валовых выбросов

Валовые выбросы определялись в зависимости от режима работы источников выделения загрязняющих веществ по усредненным годовым значениям. Значения валовых выбросов необходимы для разработки проекта допустимых выбросов ПДВ. Они показывают какое количество выбросов происходит в год конкретного вещества, зависят от среднего значения массовых выбросов. Валовые выбросы определяются по формуле (6).

Мвал. =  (6),

где Мср. - средний секундный выброс загрязняющего вещества, г/сек; Т - время выделения загрязняющего вещества, час/год.

Значения времени выделения загрязняющего вещества были определены в первом этапе инвентаризации. А средний секундный выброс определяется по формуле (7):

Мср.=  (7),

Где - среднее значение концентрации вещества, полученное раннее при расчете нормативов для каждого загрязняющего вещества (п.6.6.3.), мг/м3;

Vн.у.- объем отобранной пробы, приведенный к нормальным условиям(t=0 oC, P0=760 мм.рт.ст), м3.

Для определения объема отобранной пробы используется формула (8):

 (8),

Где υ- скорость в устье трубы, найденная при измерении аэродинамических характеристик (п.3.4.), м/с;

d- диаметр устья трубы, значение которого были получены при обследовании площадки, м;

Результаты полученных валовых выбросов представлены в таблице 16.

Табл.16

Значения валового выброса

3.8    Составление технического отчета по инвентаризационному обследованию

По полученным данным был составлен технический отчет с представлением описанием процесса проведения инвентаризации и результатами исследований. В ходе инвентаризации были получены данные о параметрах ГВС, валовых и массовых выбросах загрязняющих веществ в г/сек и т/год, концентрации загрязняющих веществ, измеренных инструментальным методом. Эти данные занесены в таблицу «Параметры выбросов загрязняющих веществ в атмосферу при инвентаризации» (см. Приложение 2) данные впоследствии будут использоваться при разработке проекта ПДВ.

Заключение

При проведении инвентаризации источников выбросов ЗВ от объектов питания гостиницы «Октябрьская» (Санкт-Петербург) мной были исследованы подразделения гостиницы, проведены аэродинамические измерения параметров газовоздушной смеси от вентиляционных труб, а также отбор проб оксида азота (II), оксида азота (IV), гидроксида натрия, оксида углерода, ацетальдегида, этанола, акролеина, уксусной кислоты, с целью получения качественных и количественных характеристик выбросов ЗВ. Концентрация гидроксида натрия и аэрозоля масла была определена как незначительная, так как не вошла диапазон определения концентрации данных веществ, и в последствии расчеты по данным веществам не проводились. Основными загрязнителями атмосферы были определены оксиды азота, оксид углерода, а также акролеин.

Итогом инвентаризации послужили данные о разовом количестве выбросов в секунду каждого из ЗВ, а также валовый выброс каждого ингредиента, полученные расчетным методом. На основе значения валового выброса впоследствии органы государственной власти принимают решение о размере платы за выброс, а массовый выброс дает возможность произвести расчет рассеивания загрязняющего вещества в атмосфере при разработке проекта ПДВ.

Все данные полученные в ходе экспериментальных исследований и измерений, а также расчетов будут использоваться при разработки проекта ПДВ и мониторинга гостиницы «Октябрьская» (Санкт-Петербург).

Список используемой литературы

1.      Афанасьев Ю., Фомин С.Мониторинг и методы контроля окружающей среды (в двух частях). Часть 2.,. ИЗД. МНЭПУ <http://www.ozon.ru/context/detail/id/858359/>., 2001г.

2.      Бабко А.К., Пилипенко А.Т. «Фотометрический анализ: общие сведения и аппаратура»; под ред. акад. АН УССР .К. Бабко; изд-во «Химия», Москва, 1968г., 387 с.

.        Горелик Д.О., Конопелько Л. А. Мониторинг загрязнения атмосферы и источников выбросов. М.: Изд-во стандартов, 1992.

.        ГН 2. 1. 6. 695-98 «Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест».

.        ГН 2. 2. 5. 1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».

.        ГОСТ 12.1.007-76 «Вредные вещества. Классификация и общие требования безопасности».

.        ГОСТ 12.3.018-79 «Системы вентиляционные. Методы аэродинамических исследований».1979г.

.        ГОСТ 17.2.1.04-77 «Охрана природы. Атмосфера. Источники и метеорологические факторы загрязнения, промышленные выбросы. Термины и определения»

.        ГОСТ Р 51251-99 «Фильтры очистки воздуха. Классификация»

.        ГОСТ 17.2.4.06-90 «Охрана природы. Атмосфера. Методы определения скорости газопылевых потоков, отходящих от стационарных источников загрязнения. 1990 г.

.        Золотов Ю.А. Учебное пособие «Аналитическая химия». Часть II. «Физико-химические методы анализа». 2005г.

13.    Квашкин И.М.Промышленные выбросы в атмосферу. Инженерные расчеты и инвентаризация. М:Авок-ПРЕСС.,2005г.

14.    Крамаренко В. Ф. Токсикологическая химия. К-: Выcш. шк. Головное изд-во, 1989 г., 447 с.

15.    Максименко Ю.Л., Горкина И.Д., Шаприцкий В.Н. Оценка воздействия на окружающую среду и разработка нормативов ПДВ. М.:Интермет инжиниринг,1999г.

16.    Методическое пособие по расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух. 2002 <http://www.skonline.ru/doc/44231.html> г., 56с.

.        Паспорт. Газоанализатор «ЭЛАН». ЭКИТ 5.940.000 ПС. М:Научное-производственное отделение «ЭКО-ИНТЕКС». 2008г.

18.    Популярная медицинская энциклопедия/Под ред. Б.В. Петровского. - М.: Советская энциклопедия, 1988. - 513 с.

19.    Потапов А.И. <http://www.iqlib.ru/search/author.visp?name=%D0%9F%D0%BE%D1%82%D0%B0%D0%BF%D0%BE%D0%B2%20%D0%90.%D0%98.>, Воробьев В.Н. <http://www.iqlib.ru/search/author.visp?name=%D0%92%D0%BE%D1%80%D0%BE%D0%B1%D1%8C%D0%B5%D0%B2%20%D0%92.%D0%9D.>.Мониторинг, контроль и управление качеством окружающей среды. Часть 2. Экологический контроль. - СПб: РГГМУ <http://www.iqlib.ru/publishers/publisher/643FC0646EE54C428CA9AD7827F031F5>, 2004.- 290 с.

20.    Руководство по эксплуатации «ДМЦ-01М». 5.910.000 РЭ

.        Руководство по эксплуатации «Аспиратор А-01». М.,2006 г.

22.    СанПиН 2.1.1.012-99 «Санитарные правила и нормы по проектированию строительства объектов хранения легкового индивидуального автотранспорта в г. Санкт-Петербурге <http://docinfo.ru/eachdoc-4718.html>». 1999г.

.        СанПиН 2.1.2.043-98 «Гигиенические требования к устройству, оборудованию и содержанию гостиниц». Раздел «Санитарные правила к размещению зданий гостиниц»., 1998г.

.        СанПиН 2. 1. 2. 1188-03 «Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества».

25.    СанПиН 2. 1. 4. 1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем водоснабжения. Контроль качества». - М.: Информационно-издательский центр Госкомсанэпиднадзора России, 1996. - 111 с.

.        Технический паспорт прибора «Аспиратор «АМ-5». Спб. 2001 г.

.        Технический паспорт прибора «ДМЦ-01М».012.365. ПС. Спб.,1999г.

.        Химическая энциклопедия. Т. 4. - М.: Большая Российская энциклопедия, 1995. - 639 с.

.        Интернет-журнал «ecologymd». Статья «Городская среда и здоровье горожан». (http://www.ecology.md/index.php)

30.    Интернет-журнал «Здоровье горожан». Статья «Окислы азота». Кулькова Е.В. (<http://www.nrk.cross-ipk.ru/body/pie/body/index.htm>)

31.    Интернет-сайт «Russian chemistry». ( http://russian-chemistry.ru)

32.    Интернет-сайт «Авангард». Статья «Химчистка в отеле». (http://www.stirka.net/)

.        Интернет-сайт «Википедия- свободная энциклопедия». (http://ru.wikipedia.org/wiki)

34.    Интернет статья «Дополнительное вентиляционное оборудование».Выпуск №9 издания «Промышленное оборудование». Статья №3. Стр.2. (<http://www.mrmz.ru/article/v9/print/3_1.htm>)

.        Интернет сайт о химии (<http://www.xumuk.ru/>)

.        Официальный сайт гостиницы «Октябрьская». (<http://www.oktober-Мhotel.spb.ru>)

.        Официальный сайт департамента экологии природопользования. Инвентаризация. (http://e-co.spb.ru/).

.        Центр экологической информации. Нормирование выбросов загрязняющих веществ в атмосферный воздух (Проект ПДВ). (<http://www.centreco.ru/projects_pdv_normir.php>)
