Тема: Модель автоматизации предприятия по производству вешенки






ВВЕДЕНИЕ

вешенка информация автоматизированный

Производство грибов относится к одной из самых молодых и перспективных отраслей сельского хозяйства. Одним из направлений этой отрасли является культивирование вешенки по интенсивной технологии, которая позволяет сократить срок получения урожая грибов.

Так как срок хранения свежих грибов очень ограничен, производство организуют таким образом, чтобы сбор и реализация продукции производились не реже чем раз в неделю небольшими партиями. Добиться такого результата позволяет многокамерная однозональная система производства, при которой весь цикл развития культуры вешенки проходит в одной камере, а условия микроклимата меняются в зависимости от наступления определенной фазы.

При таких условиях процесс мониторинга производства должен обеспечивать высокую точность соблюдения технологии производства. Ручной мониторинг является довольно трудоемким процессом и вызывает много путаницы.

Предлагаемая на рынке программного обеспечения система «1С Предприятие» позволяет вести учет выпускаемой продукции, но для учета специфики документооборота на предприятии по выращиванию грибной продукции требуется разработка дополнительных программных модулей, что является нерентабельным для мелкотоварного бизнеса.

Целью разработки данного проекта является автоматизация процесса мониторинга производства грибной продукции.

Информационная система предназначена для:

·оперативного контроля за ходом выращивания грибной продукции;

·повышения прибыльности и конкурентоспособности предприятия.


1.ТЕХНИЧЕСКИЙ ПРОЕКТ


1.1Описание предметной области


Производство гриба вешенка организовано по однозональной многокамерной схеме, когда весь цикл развития культуры вешенки проходит в одной камере, а условия микроклимата меняются в зависимости от наступления определенной фазы.

Весь цикл культивирования занимает девять недель, поэтому комплекс поделен на девять производственных камер. Камеры загружаются субстратными блоками по одной в неделю.

При загрузке субстратом одной из камер регистрируется дата загрузки и формируется график последующей работы камеры до конца цикла с указанием даты следующей загрузки этой камеры. При этом формируется наряд на работы, которые необходимо произвести с указанием номера камеры, а также указываются материалы и их количество, которые необходимо отпустить со склада для выполнения данных работ и значения параметров микроклимата, оптимальных для данной фазы. Данный наряд формируется так же и при сменах фаз в производственных камерах.

Расход и поступление материалов фиксируется на складе.

При наступлении момента смены фазы выдается уведомление, содержащее информацию об изменениях, которые необходимо произвести и номер камеры, где это необходимо сделать.


1.2Описание технологии обработки информации


Модель автоматизации представлена на контекстной диаграмме (приложение 1). Руководитель предприятия вводит всю необходимую для работы системы информацию, технолог осуществляет мониторинг процесса выращивания грибной продукции.

Основные функции системы представлены на диаграмме потоков данных (приложение 2):

1.Формирование справочников.

2.Расчет графика производства.

.Формирование и печать нарядов на работы.

Формирование справочников. Набор справочников определяется перед формированием нарядов. При расчете графика производства и формировании нарядов на работы используются следующие справочные данные:

·справочник материалов;

·справочник параметров;

·справочник производственных камер.

Данные в справочниках могут корректироваться. При удалении данных должна поддерживаться ссылочная целостность данных.

Расчет графика производства. При проведении первоначальной загрузки субстратом одной из камер (начало фазы инкубации) фиксируется дата, а так же номер камеры, куда была произведена загрузка. Далее, исходя из продолжительности каждой производственной фазы, рассчитывается и выводится на печать график производства для данной камеры до окончания цикла.

Формирование и печать нарядов на работы. В день перехода на следующую фазу производства одной из производственных камер формируется и печатается наряд на работы в данной камере. В наряде указываются: дата; операция, которую необходимо произвести; материалы, которые необходимы для данной операции (если необходимы); количество материалов; параметры микроклимата оптимальные для данной фазы и их значения. На основании этой информации печатаются наряды.


1.3Информационно-логическая модель системы


1.3.1ER-диаграмма

Модель данных системы «Мониторинг процесса производства грибной продукции» представлена на ER-диаграмме (приложение 3).

Объектами модели данных являются справочники материалов и параметров микроклимата, календарный график фаз производства грибной продукции в одной камере. Каждой фазе производства соответствует набор определенных значений параметров микроклимата в камере и определенный объем необходимых на этой фазе материалов.


1.3.2Описание параметров входной информации

Структура входной информации представляется в форматах, определенных макетами входных документов (приложение 4).

Справочник материалов (рис. П.4.1) используется для определения списка материалов, которые используются в производстве. Описание параметров документа приводится в таблице 1.1.


Таблица 1.1

ПараметрТипРазмерДиапазон значенийНазвание материаластрока30Единицы измерениястрока10Количество на складецелое число10

Справочник параметров (рис. П.4.2) используется для определения списка параметров микроклимата. Описание параметров документа приводится в таблице 1.2.


Таблица 1.2

ПараметрТипРазмерДиапазон значенийНазвание параметрастрока20Единицы измерениястрока10

Справочник производственных камер (рис. П.4.3) используется для определения списка производственных камер. Описание параметров справочника производственных камер приводится в таблице 1.3.


Таблица 1.3

ПараметрТипРазмерДиапазон значений№ производственной камерычисло2

Документ «Поступления на склад» (рис. П.4.4) используется для регистрации на складе сведений о поступающих материалов. Описание параметров документа приводится в таблице 1.4.


Таблица 1.4

ПараметрТипРазмерДиапазон значенийНазвание материаластрока30Из списка материаловЕдиницы измерениястрока10Из списка материаловКоличествоцелое число10

Документ «Фаза производства» (рис. П.4.5) содержит сведения о материалах, загружаемых в камеру при переходе на данную фазу, и значения параметров микроклимата для каждой фазы. Описание параметров документа приводится в таблице 1.5.


Таблица 1.5

ПараметрТипРазмерДиапазон значенийНазвание фазыстрока30Продолжительность фазы (дней)целое число2Название материаластрока30Из списка материаловЕдиницы измерениястрока10Из списка материаловКоличество материалацелое число5Название параметрастрока20Из списка параметровЕдиницы измерениястрока10Из списка материаловЗначение параметрацелое число5

Документ «Загрузка камер» (рис. П.4.6) используется для регистрации сведений о загрузке субстратом одной из производственных камер (начало фазы инкубации). Описание параметров документа приводится в таблице 1.6.


Таблица 1.6

ПараметрТипРазмерДиапазон значений№ производственной камерычисло2Из списка производственных камерДата загрузкидатаТекущая системная датаНазвание фазыстрока30Инкубация

1.3.3Описание выходных документов

Выходными документами автоматизированной информационной системы являются наряды на работы и графики работы производственных камер.

Наряды на работу (приложение 5) печатаются по запросу по мере необходимости смены фазы.

Если смена фаз в разных производственных камерах производится в один и тот же день, то на каждую камеру печатается отдельный наряд.

Документ состоит из трех частей: заголовка и двух таблиц. В заголовочную часть документа выводятся: № наряда (формируется порядковый номер); дата (текущая системная дата); номер камеры и название фазы на которую необходимо перевести камеру (из первичных документов).

В первой табличной части печатается список материалов, необходимых для данной операции, а так же их количество в соответствии с технологией.

Во второй табличной части печатается список параметров микроклимата и их оптимальные значения для данной фазы в соответствии с технологией.

График работы камеры (приложение 6) формируется индивидуально для каждой камеры во время регистрации загрузки этой камеры субстратом. В документе указываются:

1.Номер камеры (из первичных документов).

2.Дата загрузки (текущая системная дата).

.Дата начала инициации плодообразования первой волны (рассчитывается исходя из продолжительности фаз).

.Дата начала сбора первой волны (рассчитывается исходя из продолжительности фаз).

.Дата начала восстановления (рассчитывается исходя из продолжительности фаз).

.Дата начала инициации плодообразования второй волны (рассчитывается исходя из продолжительности фаз).

.Дата начала сбора второй волны (рассчитывается исходя из продолжительности фаз).

.Дата начала дезинфекции (рассчитывается исходя из продолжительности фаз).

.Предполагаемая дата следующей загрузки (рассчитывается исходя из продолжительности фаз).

Все даты кроме даты загрузки рассчитываются автоматически.


1.3.4Спецификация обработки информации

При регистрации загрузки субстратом одной из производственных камер рассчитывается и выводится на печать график работы для этой камеры с указанием даты следующей загрузки.

При ежедневной загрузке программы контролируется текущий процесс работы камер, и при наступлении момента смены фаз в камере формируется наряд на соответствующие работы, а также осуществляется контроль наличия материалов на складе. На монитор выводится предупреждающее сообщение, если остаток материала на складе меньше нормы загрузки одной камеры. При поступлении материалов на склад, а так же при их расходе на складе материалов должна обновляться информация о количестве материалов.

При корректировке данных о фазах производства предусмотреть возможность редактирования всех первичных данных.

При наступлении момента смены фазы на экран выводится уведомление, содержащее информацию об изменениях, которые необходимо произвести и номер камеры, где это необходимо сделать.


1.3.5Требования к интерфейсам информационной системы

Для интерактивной обработки информации разрабатываемая система должна включать следующие интерфейсы:

·меню выбора режимов обработки информации;

·форму для ввода данных о фазах производства;

·форму для корректировки данных о фазах производства;

·форму для ввода запроса и параметров на формирование наряда на работы и графика работы камеры и их печати;

·форму для выбора режимов печати выходных документов;

·форму для редактирования справочников.

Цветовую палитру интерфейсов выдержать в стиле Windows. Разрешение экрана: 800*600 - крупный шрифт.

Интерфейс должен быть защищенным от неправильных действий пользователя и снабжен системой подсказок.

Предусмотреть возможность вызова форм редактирования справочников, при необходимости, из формы ввода и корректировки данных о фазах производства.

1.4Требования к техническому и программному обеспечению


Для ввода и корректировки данных в интерактивном режиме предлагается использовать несколько компьютеров, объединенных в локальную сеть.

Требования к программному обеспечению - операционная система Windows XP и более поздних версий, инструментальное средство - Visual Foxpro 8.0.

Требования к техническому обеспечению - компьютер Pentium/2400 или более поздних моделей стандартной конфигурации, лазерный принтер LaserJet 1100.


2.РАБОЧИЙ ПРОЕКТ


Проектная документация по рабочему проекту должна обеспечивать возможность бесперебойной эксплуатации и реинжиниринга информационной системы. Основная часть раздела должна содержать следующие подразделы:

·Общие сведения о работе системы

·Функциональное назначение

·Инсталляция и запуск разработанного программного продукта

·Даталогическая модель системы

·Руководство программиста

·Руководство пользователя

·Сообщения системы

·Процедурные коды


2.1Общие сведения о работе системы


В подразделе «Общие сведения о работе системы» указываются:

  • название главного модуля;
  • программное обеспечение, необходимое для функционирования системы;
  • используемые технические средства;
  • используемые средства разработки программного обеспечения.

2.2Функциональное назначение


В подразделе «Функциональное назначение» указывается назначение системы и сведения об ограничениях на применение.

2.3Инсталляция и выполнение программного продукта


В подразделе «Инсталляция и выполнение программного продукта» указываются способы инсталляции с описанием диалога установки. Описываются параметры настройки, способы запуска программы на выполнение.


2.4Даталогическая модель системы


В подразделе «Даталогическая модель системы» обосновывается выбранный способ организации данных, описывается структура и формат файлов или структура базы данных. Приводится структура используемых индексов и представлений.


2.5Руководство программиста


В подразделе «Руководство программиста» дается описание разработанного программного обеспечения:

  • общая блок-схема программного обеспечения;
  • функциональное назначение разработанных методов, процедур, функций.

2.6Руководство пользователя


В подразделе «Руководство пользователя» указываются:

  • порядок работы с приложением;
  • функциональное назначение команд используемого меню;
  • структура и функциональное назначение пользовательских интерфейсов, реакция системы на события, происходящие во время диалога.

2.7Сообщения системы


В подразделе «Сообщения системы» следует указать реакцию пользователя на прогнозируемые сбои во время работы системы.


2.8Процедурные коды


В подразделе «Процедурные коды» приводится описание (функциональное назначение) важнейших переменных программы. Тексты программных кодов на языке среды программирования и наборы данных, используемые в программе, предоставляются на электронном носителе, размещаемом в специальном кармашке на обложке ПЗ. Тексты программных модулей должны быть снабжены комментарием, достаточным для понимания назначения применяемых переменных и работы алгоритма.


3.ПРОГРАММА И МЕТОДИКА ИСПЫТАНИЯ РАЗРАБОТАННОЙ СИСТЕМЫ


В разделе необходимо указать объект тестирования, порядок и методику тестирования, привести пример полной проверки работоспособности системы на конкретных данных, включая распечатки выходных документов и тестового набора данных.


ЛИТЕРАТУРА


  1. Вендров А.М. Практикум по проектированию программного обеспечения экономических информационных систем: Учеб. пособие. - М.: Финансы и статистика, 2002. - 192 с.: ил.
  2. Евсюков К.Н., Колин К.К. Основы проектирования информационно- вычислительных систем. - М.: Статистика, 1977.
  3. Тиори Т., Фрей Дж. Проектирование структур баз данных. В двух книгах. М.: Мир, 1985
  4. Силич В.А. Содержательные модели систем и их использование при проектировании АСУ. - Томск: Изд-во ТГУ, 1984. - 115 с.

Кузнецов С.Д. Проектирование и разработка корпоративных информационных систем. Центр информационных технологий. М.: МГУ, 1998 - <#"justify">ПРИЛОЖЕНИЯ


ПРИЛОЖЕНИЕ 1


КОНТЕКСТНАЯ ДИАГРАММА


ПРИЛОЖЕНИЕ 2

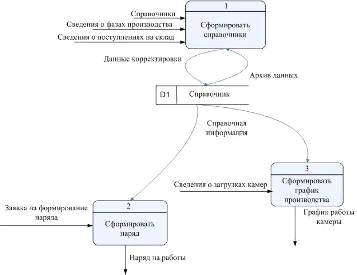

ДИАГРАММА ПОТОКОВ ДАННЫХ



ПРИЛОЖЕНИЕ 3

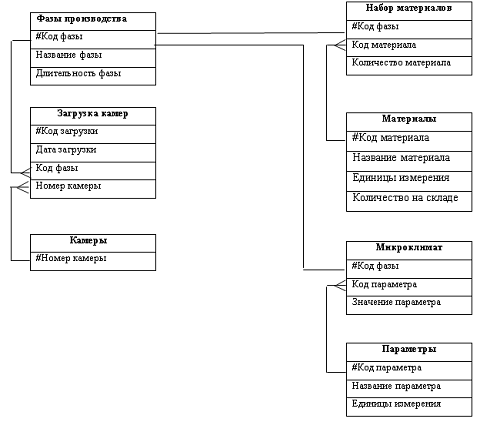

ER-ДИАГРАММА


Название материалаЕдиницы измеренияКоличество на складеСубстраткг0Мицелийкг0Полиэт. рукавп/м0Шпагатп/м0Хлорная известькг0Рис. П.4.1. Справочник материалов


Название параметраЕдиницы измеренияТемператураград.Освещениеч/сутВлажность%Вентиляциякуб.м./чРис. П.4.2. Справочник параметров микроклимата

Рис. П.4.3. Справочник производственных камер


Название материалаЕдиницы измеренияКоличествоРис. П.4.4. Информация о поступлениях на склад


Название фазыПродолж. фазы (дней)МатериалыПараметры микроклиматаНазв мат-лаЕд измерКол-во мат-лаНазвание параметраЕд измерЗнач парамИнкубация21Субстраткг300Температураград.24Мицелийкг50Освещениеч/сут0Полиэт. рукавп/м100Влажность%80Шпагатп/м50Вентиляциякуб.м./ч0Инициация плодообраз первой волны7Температураград.5Освещениеч/сут10Влажность%90Вентиляциякуб.м./ч2Сбор первой волны7Температураград.15Освещениеч/сут10Влажность%90Вентиляциякуб.м./ч2Восстановление7Температураград.24Освещениеч/сут0Влажность%80Вентиляциякуб.м./ч0Инициация плодообразов второй волны7Температураград.5Освещениеч/сут10Влажность%90Вентиляциякуб.м./ч2Сбор второй волны7Температураград.15Освещениеч/сут10Влажность%90Вентиляциякуб.м./ч2Дезинфекция7Хлорная известькг1Рис. П.4.5. Параметры фаз производства


№ производственной камерыДата загрузкиНазвание фазыИнкубацияРис. П.4.6. Информация о загрузках камер


ПРИЛОЖЕНИЕ 4


Наряд на работы

№ наряда:

Дата:

Номер камеры:

Фаза:


Материалы

Название материалаЕдиницы измеренияКоличество

Параметры микроклимата

Название параметраЕдиницы измеренияЗначение параметра

ПРИЛОЖЕНИЕ 5


ГРАФИК ПРОИЗВОДСТВА

Номер камерыДата загрузкиДата начала инициации плодообразования первой волныДата начала сбора первой волныДата начала восстановленияДата начала инициации плодообразования второй волныДата начала сбора второй волныДата начала дезинфекцииПредполагаемая дата следующей загрузки
