Проектирование мембранного компрессора
Исходные данные
мембранный компрессор вал
термодинамический
Условные обозначения
ИВЛ-искусственная вентиляция легких;
.к.п.-трех кулачковый патрон;-
объёмная производительность компрессора, м3/с;
Т - температура, К;н - начальное
давление, МПа;к - конечное давление, МПа;- показатель адиабаты;
δвс-потери
давления на всасывании;
Пц - отношение давлений в рабочей
камере при теоретическом цикле в ступени компрессора;
β -
относительные потери давления при проходе газа в тракте;
λ -
коэффициент производительности;- площадь, м2;- диаметр мембраны, м;ход
мембраны, мтолщина мембраны, м;
Е-модуль Юнга, МПа;
ν-коэффициент
Пуассона;
ам-относительное мертвое
пространство;м-величина мертвого пространства, мм- мощность, кВт;- газовая
постоянная, Дж/(кг∙К);
ξ -
коэффициент местных потерь;
η -
коэффициент полезного действия;
ω -
угловая частота вращения, рад/с;
с-скорость потока, м/с;
1. Техническое задание
Спроектировать медицинский
компрессор для системы искусственной вентиляции легких V=35-50 л/мин.
Объёмная производительность: V =
0,05 м3/мин.
Температура всасывания: T = 293 К.
Давление всасывания (начальное): Pн
= 0,1 МПа
Давление нагнетания (конечное
абсолютное): Pк = 0,35 МПа.
Сжимаемый газ: Воздух (допускается
смесь воздуха и кислорода и закиси азота)
1.1 Выбор типа
компрессора
Исходя из технического задания и
специфики работы компрессора, было принято решение выбрать мембранный
компрессор, поскольку он обеспечивает отсутствие в сжимаемом газе частиц масла
и не требует установки дополнительных устройств. Данный вопрос подробно
рассмотрен в разделе 5.3 стр. 108.
Применение мембранных компрессоров:
. В металлургической промышленности;
. В горнодобывающей промышленности;
. В вакуумных установках;
. В пневматическом транспорте;
. В химической промышленности;
. В судостроении, в том числе
подводном.
Классификация мембранных
компрессоров.
Мембранные компрессора
классифицируется следующим образом:
. По количеству рабочих органов
(одно -, двух - и трех мембранные)
. По характеру привода (с
механическим приводом мембран, с гидроприводом).
Основные достоинства мембранных
компрессоров.
Высокая экономическая эффективность
и техническая целесообразность применения мембранных компрессоров определяется
следующим:
. Мембранный компрессор можно
эксплуатировать в некотором диапазоне производительностей и давлений без
существенных отклонений от оптимальных значений КПД;
. Отсутствие функциональной связи
между числом оборотов компрессора и его степенью сжатия, что позволяет иметь
нужную степень сжатия при любых оборотах компрессора;
. Позволяют получить высокое
давление на выходе (до 100 Мпа)
. Высокая удельная
производительность, приходящаяся на единицу веса, площади и объёма компрессора;
. Высокая степень надёжности
компрессора и высокий моторесурс благодаря простоте конструкции;
. Отсутствие помпажа, характерного
для машин динамического сжатия;
. Возможность сжатия влажного газа,
содержащего капельную жидкость (например, воду, масло и др.);
. Возможность сжатия сильно
загрязнённых газов без снижения моторесурса;
. Возможность сжатия любых газов, в
том числе с малым удельным весом (гелий, водород, воздух.);
. Низкий уровень шума.
Недостатки мембранных компрессоров.
. Предъявляются повышенные
требования к материалам из которых изготавливаются мембраны;
. Низкая объемная
производительность, обусловленная прочностью мембран.
. Для мембранных компрессоров с
гидроприводом необходимо дополнительно устанавливать гидронасос.
1.2 Применение
мембранного компрессора в установках искусственной вентиляции легких
Аппарат искусственной вентиляции
лёгких (аппарат ИВЛ) - это медицинское оборудование, которое предназначено для
принудительной подачи газовой смеси (кислород и сжатый осушенный воздух) в
лёгкие с целью насыщения крови кислородом и удаления из лёгких углекислого
газа.
Деление аппаратов ИВЛ по назначению:
. Аппараты ИВЛ общего назначения;
. Аппараты ИВЛ специального
назначения.
Аппараты ИВЛ общего назначения:
. Длительная или
повторно-кратковременная ИВЛ для взрослых и детей старше 6 лет:
. Отделения интенсивной терапии и
реанимации, послеоперационные отделения и палаты.
. Отделения интенсивной терапии и
реанимации, послеоперационные отделения и палаты, амбулатории.
. Длительная или
повторно-кратковременная ИВЛ для новорожденных и детей первого года жизни:
. Отделения интенсивной терапии и
реанимации, послеоперационные отделения и палаты, отделения анестезиологии.
Применение мембранных компрессоров в
установках ИВЛ обусловлено тем, что предъявляются высокие требования к чистоте
воздуха, а так как в мембранных компрессорах нет смазочных веществ в рабочей
камере, т.е. не происходит контакта между сжимаемым газом и маслом, процесс
очистки сжимаемого газа от масла не нужен.

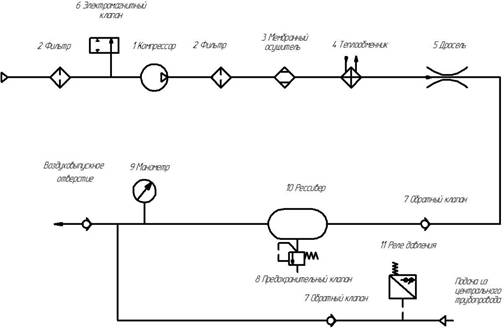

Рисунок 1 Принципиальная схема
установки ИВЛ.
-компрессор; 2-фильтр; 3-мембранный
осушитель; 4-теплообменник; 5-дросель; 6 - электромагнитный клапан; 7-обратный
клапан; 8 - предохранительный клапан; 9-манометр электроконтактный; 10-ресивер;
11-реле давления
1.3 Цель работы
Разработать мембранный компрессор
для применения в установке искусственной вентиляции легких. В данном дипломном
проекте рассматривается работа системы ИВЛ в штатном режиме. Состав
всасываемого компрессором воздуха 78% азота, 21% кислорода 0,05% углекислого
газа. Указанный состав воздуха имеет следующие параметры: показатель адиабаты
1,4, газовая постоянная 287,2 Дж/(кг К), удельная теплоемкость 1005 Дж/(кг К).
2. Конструкторский
расчет компрессора
.1 Термодинамический
расчёт мембранного компрессора
Распределение повышения давления по
ступеням.
Общее номинальное относительное повышение
давления компрессора подсчитаем по формуле (2.1.1.1) [2]:
(2.1.1.1)
Подставим в эту формулу имеющиеся у
нас значения:
Принимаем число ступеней
z=1.
Относительные потери
давления найдем из формулы (2.1.1.2) [2]:
(2.1.1.2)
где А - коэффициент, учитывающий
совершенство компрессора, принимаем А=2,66 [2]. Подставим значения в (2.1.1.2):
Относительные потери на нагнетании
первой ступени определим по формуле (2.1.1.3) [2]:
(2.1.1.3)
где А - коэффициент, учитывающий
совершенство компрессора, принимаем А=2,66 [2]. Подставим значения в (2.1.1.3):
Средние расчетные
давления в рабочей камере при действительном цикле:
в процессе всасывания
рассчитаем по формуле (2.1.1.4), (2.1.1.5) [2]:
(2.1.1.4),
в процессе нагнетания:
(2.1.1.5)
где индекс «’» здесь и
далее обозначает параметры в рабочей камере. Подставим значения в формулы
(2.1.1.4), (2.1.1.5):
Определение
коэффициентов подачи.
Уменьшение производительности
действительного компрессора по сравнению с производительностью идеального
компрессора принято оценивать коэффициентом подачи (2.1.2.1) [2]:
(2.1.2.1)
где - производительность
действительного компрессора; - производительность идеального компрессора,
равная описанному мембраной объему.
Коэффициент подачи показывает, какую
часть производительности идеального компрессора составляет производительность
действительного компрессора, т.е. коэффициент подачи является безразмерной
характеристикой производительности действительного компрессора.
В инженерных расчетах коэффициент
подачи для мембранного компрессора обычно представляют в виде формулы (2.1.2.2)
[2]:
(2.1.2.2)
где - объемный коэффициент,
учитывающий уменьшение производительности действительного компрессора из-за
расширения газа, остающегося после нагнетания в мертвом пространстве. Его
значение определяют по формуле (2.1.2.3):
(2.1.2.3)
где - значение относительного
мертвого объема. Задаемся значением относительного объема =0,01 [2].
Температурный показатель политропы по конечным параметрам, для компрессоров
принимают:
Выбираем:
Принимаем:
коэффициент подогрева,
учитывает уменьшение производительности из-за подогрева всасываемого газа во
время процесса всасывания, т.е. за счет того, что в цилиндре в конце всасывания
температура будет выше, чем в начале процесса. Его значение для мембранного
компрессора определяем по формуле (2.1.2.4):
(2.1.2.4)
Где - температура газа на входе в
камеру сжатия; - температура газа после смешения его с газом, оставшемся в
мёртвом пространстве. Теплообменом между стенками рабочей области и газом
пренебрегаем. Найдем температуру по формуле (2.1.2.5)
(2.1.2.5)
Где - температура газа
до процесса сжатия, - температура газа после процесса сжатия, - плотность газа
на входе, - плотность газа на выходе, - относительное мертвое пространство.
Найдём, по формулам (2.1.2.6), (2.1.2.7), (2.1.2.8):
Подставим полученные
значения в формулу (2.1.2.5):
Подставим полученные
значения в формулу (2.1.2.4):
;
коэффициент плотности,
учитывает уменьшение производительности из-за неплотностей рабочей полости. Его
значения для мембранных компрессоров равен 1 [1].
Принимаем:
Подставим все полученные
значения коэффициентов в формулу (2.1.2.2)
Определение основных
размеров и параметров
Описанные объемы
ступеней сжатия рассчитывают, исходя из необходимости обеспечить в каждой
ступени определенную объемную производительность при условиях всасывания в эту
ступень, т.е. из необходимости обеспечить заданные межступенчатые давления. При
решении этой задачи для действительного компрессора следует учитывать все
потери производительности и недоохлаждение. Тогда объем описываемый мембраной
первой ступени определяем по формуле (стр. 43 [1]) (2.1.3.1):
(2.1.3.1)
где - производительность компрессора
().
Приближенную площадь
мембраны находим по формуле (2.1.3.2):
(2.1.3.2)
(2.1.3.3)
Полученный результат
подставляем в формулу (2.1.3.2):
Посчитаем
предварительный диаметр мембраны по формуле (2.1.3.4):
(2.1.3.4):
Подставим значения в формулу
(2.1.3.4):
Уточним размеры
мембраны, используя формулу
V_м=(〖(1-a〗_m)∙2∙π∙R^2∙w_0)/3; (2.1.3.5):
где aм-относительное мертвое
пространство, принимаем aм=0,01; w0-прогиб мембраны в центральной точке,
принимаем w0=1,75 мм из прототипа; R-радиус мембраны;
_h=V_м∙n∙z∙4;
(2.1.3.6)
где n-частота вращения приводного
вала, принимаем n=900 об/мин; z-количество секций компрессора, конструктивно
принимаем z=2; Vh-объемная производительность.
Выразим радиус мембраны из формулы
(2.1.3.5):
=√((3∙V_h)/((1-a_м)∙z∙n∙π∙ω_0∙4);)
(2.1.3.6)
=√((3∙0,0461)/(0,99∙2∙900∙3,14∙0,00175∙4))=0.0325
м
Принимаем диаметр мембраны равным
0,065 м

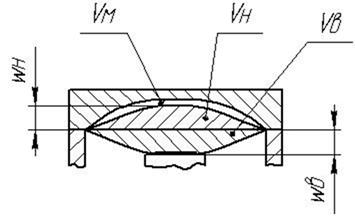

Рис. 2 Схема разделения объема,
описываемого мембраной.
Произведем расчет давления в конце
цикла сжатия газа
Найдем давление в конце сжатия по
формуле (2.1.3.7):
_2=P_1∙(〖V_1/V_2)〗^К; (2.1.3.7):
где P1-давление всасывания;
P2-давление нагнетания; V1, V2 - объемы в начале и в конце сжатия.
Найдем объем в конце сжатия
используя систему трехмерного моделирования Компас 3D:=0, 7573•10-6 м3найдем
из расчета геометрических параметров мембраны V1=2, 0231•10-6 м3
Давление всасывания берем из
термодинамического расчета компрессора:= 95512 Па
Подставим значения в формулу
(2.1.3.7):_2=95512∙(〖(2,0231∙〖10〗^(-6))/(0,7573∙〖10〗^(-6)))〗^1,4=378007 Па
Давление, полученное к концу цикла
сжатия больше чем давление, полученное в термодинамическом расчете. Однако
следует заметить, что данная методика не учитывает деформации мембраны под
действием сил давления.
Определение индикаторной мощности
компрессора и выбор электродвигателя.
Чтобы правильно подобрать двигатель
необходимо рассчитать индикаторную мощность по формуле (cтр. 27 [1]) (2.1.4.1)
(2.1.4.1)
где Nинд-индикаторная
мощность компрессора, P1-давление всасывания, P2-конечное давление,
n-показатель политропы.
Подставим значения в
формулу (2.1.4.1):
Мощность электродвигателя
находим по формуле (2.1.4.2):
(2.1.4.2)
Подставим значения в
формулу (2.1.4.2):
При расчёте двигателя
мощность принимается на 20-50% больше расчётной. Рассчитаем реальную мощность
необходимую на привод компрессора по формуле (2.1.4.3)
Подбор электродвигателя.
По справочнику электродвигателей
выбираем двигатель АИР71А6
Технические характеристики двигателя
запишем в таблицу 3:
Таблица 3 Основные характеристики
электродвигателя АИР71А6
Мощность кВт
|
Частота вращения, об/мин
|
Скольжение%
|
КПД %
|
Масса,кг
|
|
|
|
|
0,39
|
900
|
4,5
|
65
|
0,63
|
2,2
|
2,1
|
4,5
|
9,2
|
Определение температуры нагнетания
Принимая, что сжатие воздуха
происходит адиабатически (k=1,4), находим температуру нагнетания по формуле
(стр. 26 [1]) (2.1.6.1):
(2.1.6.1):
Подставим значения в
формулу (2.1.6.1):
Полученная температура является
слишком высокой для подачи ее человеку, поэтому установка ИВЛ предусматривает
наличие теплообменника, через который проходит газ после сжатия в компрессоре.
Выбор клапанов по
пропускной способности.
В данном проекте
используем клапана прямоточного типа. Материал, из которого выполнены клапана
мембраны резина листовая гост 7338-90. Клапана данного типа были выбраны из-за
их простоты и надежности. Клапана данного типа используются в прототипе.

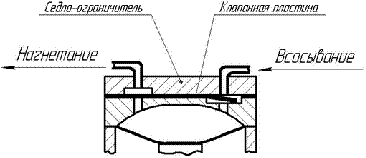

Рис. 3 Принцип работы клапана
Допустимую относительную потерю
мощности в клапанах выбираем по рекомендациям из таблицы 6.1 (стр. 151 [2]).
Рис. 4 Суммарная потеря мощности в
клапанах в зависимости от F
Таблица 4 Зависимость относительных
потерь давления от критерия скорости
Параметр клапана
|
Давление всасывания, МПа
|
|
0,1-0,5
|
0,5-1,5
|
1,5-5
|
5-15
|
15-50
|
()max,%
,229,2
,27,4
,185,8
,164,4
Выбираем при давлении Рвс=0,1 МПа;
по выбранному допустимому значению находим соответствующие значения критерия
скорости F=0,22.
Скорость звука при условиях в клапане
определяем по формуле (2.1.7.1):
(2.1.7.1)
где R - газовая постоянная воздуха;
R=287,3 Дж/(кг•К) - берется из справочных данных.
Подставим значения в формулу
(2.1.7.1) для нагнетательных и всасывающих клапанов:
Рассчитываем допустимую
условную скорость газа в клапанах, при которой будет обеспечено допустимое
значение потерь мощности по формуле (стр. 151 [1]) (2.1.7.2)
(2.1.7.2)
Подставим значения в
формулу (2.1.7.2) для нагнетательных и всасывающих клапанов:
Выберем число клапанов в
обеих секциях: исходя из конструктивных особенностей прототипа.
Определяем необходимое
значение эквивалентной площади клапана, которая обеспечит работу компрессора с
допустимыми потерями мощности в клапанах. Значение необходимой эквивалентной
площади Ф считаем по формуле (6.45 стр. 152 [2]) (2.1.7.3):
(2.1.7.3):
где - площадь мембраны;
- средняя скорость мембраны; - число всасывающих или нагнетательных клапанов в
рабочей полости.
Подставим значения в
формулу (2.1.7.3) для нагнетательных и всасывающих клапанов:
Расчет потерь давления в
клапанах.
Расчет клапанов
производится по методике, изложенной [2] стр. 150
Выбираем прямоточные
клапаны, исходя из прототипа. Материал клапанов резина ГОСТ 7338-90
По известному значению
критерия скорости Fi находим максимальное значение потерь давления в клапане в
теоретическом хmaxi случае. Для этого воспользуемся графиком (стр. 153 [1])
зависимости хmaxi от Fi:
Рис. 5Зависимость хmaxi
от Fi:
Задаемся отношением: (принимаем Θ = 0,2). (cтр. 153 [2])
По известным значениям Θ и хmaxi найдем
минимальное значение перепада давлений в клапане, необходимого для преодоления
силы упругости клапана. Для этого воспользуемся формулой (2.1.8.1):
(2.1.8.1):
Подставим значения в
формулу (2.1.8.1):
Рассчитаем минимальный
перепад давлений необходимый для полного открытия клапана по формуле (2.1.8.2):
(2.1.8.2):
где pi - давления
всасывания и нагнетания (см. табл. 2).
Подставим значения:
Расчет клапанов на
открытие.
Расчет клапанов на
открытие был произведён в программном пакете Ansys 14 Workbench. Исходные
данные расчета:
Материал клапана
резиновый лист. Геометрические параметры клапана взяты из прототипа. Решение
данной задачи можно свести к решению балки защемленной с одного края и
распределенной приложенной нагрузкой.=16793 Па; ν=0,45 (из
справочных данных); E=8,5МПа (из справочных данных). Принимаем что материал
клапана изотропный.
Результаты расчета приведены на рис.
6,7.

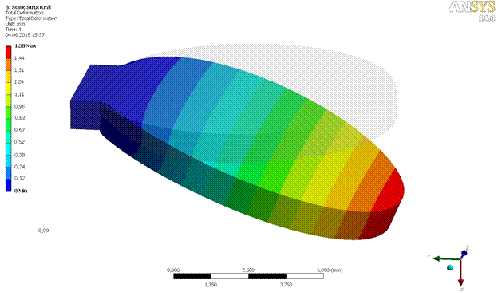

Рис. 6 Деформации язычка клапана,
под действием давления в нагнетательной камере.

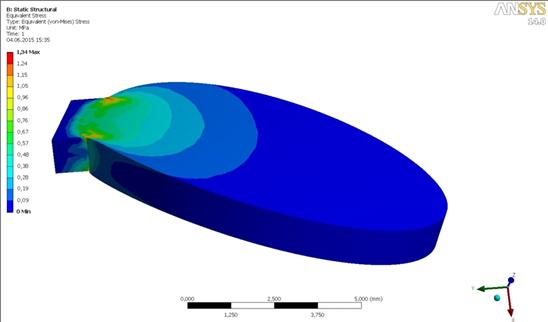

Рис. 7 Напряжения, возникающие в
язычке нагнетательного клапана под действием давления
Из расчета можно сделать следующие
выводы:
При воздействии давления клапан
прогибается, величина максимального прогиба составляет 1,5 мм. Характер
распределения напряжений, возникающих в клапане соответствует реальной картине.
Данную методику расчета можно применять в других работах. Применение клапанов
такой конструкции может быть выполнено в данной работе.
Таблица 5. Основные параметры
спроектированного компрессора.
№ п/п
|
Параметр
|
Всасывание
|
Нагнетание
|
1
|
Число секций
|
2
|
2
|
Диаметр мембраны Di, м
|
0,065
|
4
|
Объем описываемый мембраной Vhi, м3/с
|
0,000022
|
5
|
Температура Ti, К
|
293
|
419
|
Давление pi, МПа
|
0,1
|
0.376
|
7
|
Число клапанов zi
|
1
|
1
|
8
|
Коэффициент подачи λi
|
0,923
|
9
|
Индикаторная мощность компрессора Nu, Вт
|
130
|
10
|
Радиус эксцентрикового вала r, м
|
0,00175
|
11
|
Частота вращения коленчатого вала n0, об/мин
|
900
|
12
|
Мощность эл. двигателя Nэд, Вт
|
390
|
2.2 Динамический расчет
мембранного компрессора
Уравновешивание компрессора
Механизм движения компрессора -
коленчатый вал, кулисный механизм толкатель, мембрана. Из них толкатель -
совершает только возвратно-поступательные движения, коленчатый вал и кулиса -
вращательное. Таким образом, масса возвратно-поступательно движущихся частей,
определятся по формуле (2.2.1.1)
(2.2.1.1)
(2.2.1.2)
(2.2.1.3)
Массы деталей находим из анализа
программы твердотельного моделирования Siemens NX 8.5:
- Масса мембраны
Масса толкателя
Масса кулисы
мембранный компрессор
вал термодинамический
Заключение
В результате анализа основных
достоинств и недостатков компрессоров различных типов был выбран мембранный
компрессор. В качестве прототипа был взят мембранный компрессор МК-1. Были
проведены основные расчеты, такие как:
Термодинамический расчет, расчет
геометрических параметров мембраны, конструкторский расчет основных и
вспомогательных узлов компрессора, прочностной расчет.
Для увеличения производительности
данного компрессора можно увеличить число секций без существенного изменения
компрессора. Основными достоинствами данной конструкции являются высокая
ремонтопригодность и низкая стоимость изготовления.
Список литературы
1. Алтухов С.М., Румянцев В.А. Мембранные компрессоры - Москва,
1967.
. П.И. Пластинин. Поршневые компрессоры (1 том). - М.: «Колос»,
2000.
. П.И. Пластинин. Поршневые компрессоры (2 том). - М.: «Колос»,
2000.
. М.И. Френкель. Поршневые компрессоры. - СПб: «Машиностроение»,
1969.
. Компрессорные станции: Учебное пособие /А.Н. Вейраух, Р.А.
Измайлов, Б.С. Фотин; Ленингр. политехн. ин-т. Л., 1990. - 84 с.
. С.Е. Захаренко, Б.С. Фотин, С.А. Анисимов Поршневые компрессоры
Москва 1961.
. ГОСТ 18856-88 (Аппараты искусственного наркоза).
. Руководство Р2.2.2006-05. Руководство, по гигиенической оценке,
факторов рабочей среды и трудового процесса. Критерии и классификации условий
труда.
. Охрана труда в машиностроении: Учебник для машиностроительных
ВУЗов /Под ред. Е.Я. Юдина, С.В. Белова. М.: Машиностроение, 1983 г., 432 с, ил
. Безопасность жизнедеятельности. Безопасность и охрана труда:
методич. указания / сост.: Т.Т. Каверзнева, Я.А. Лисочкин - Спб.: Изд-во
Политехн. ун-та, 2011. - 51 с.
