Регулирование дорожного движения. Проезд перекрестков
Министерство
образования Республики Беларусь
Учреждение
образования
“БЕЛОРУССКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА”
Кафедра:
”Организация перевозок и управление на автомобильном и городском транспорте”
КОНТРОЛЬНАЯ
РАБОТА
Тема
Регулирование дорожного движения. Проезд перекрестков
“НОРМАТИВНО-ИНФОРМАЦИОННОЕ
ОБЕСПЕЧЕНИЕ ОРГАНИЗАЦИЯ ДОРОЖНОГО ДВИЖЕНИЯ”
Выполнил: Давыдов В.А.
Проверил: Аземша С.А.
Содержание
Введение
Исходные
данные
.
Перекресток равнозначных дорог
.
Обозначенный перекресток
.
Регулируемый светофором перекресток
.
Регулируемый регулировщиком перекресток
Вывод
Список
литературы
Введение
Основной негативной стороной увеличения парка
автомобилей является рост количества дорожно-транспортных происшествий и
тяжести их последствий. Главной причиной дорожно-транспортных происшествий
является несоблюдение участниками дорожного движения Правил дорожного движения.
Правила дорожного движения регулируют отношения между участниками дорожного
движения, определяют очередность движения, устанавливают преимущества движения
отдельных участников дорожного движения и т.д. Правила дорожного движения
представляют собой нормативно правовой акт. Для закрепления знаний Правил
дорожного движения необходим скрупулезный разбор их текста, решение конкретных
практических задач. Существующие практические пособия по Правилам дорожного
движения представляют собой набор тестовых заданий. Это позволяет читателям
запомнить правильные ответы на поставленные вопросы, но не всегда имеется
возможность детально и всесторонне изучить то или иное положение Правил
дорожного движения.
Исходные данные
Перекресток равнозначных дорог с указанием
участников дорожного движения и направлений их дальнейшего следования (рисунок
3.1). Варианты участников дорожного движения, подъезжающих к перекрестку,
приведены в таблице 3.1. Вариант задания принимается студентом по последней
цифре номера зачетной книжки.

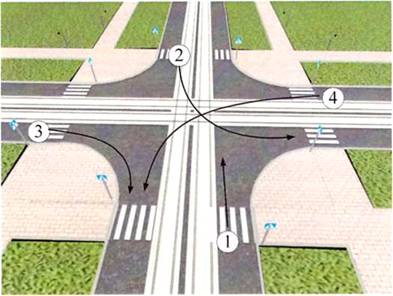

Рисунок 1 - Перекресток равнозначных дорог
Таблица 1- Варианты ситуаций на перекрестке
равнозначных дорог
|
Последняя
цифра
|
Транспортные
средства
|
|
|
номера
зачетной
|
|
|
|
книжки
|
|
|
|
0
|
1
- транспортное средство оперативного назначения с включенным синим маячком 2,
4 - легковой автомобиль
|
|
|
2,
3 - легковой автомобиль
|
|
|
1
|
4
- трамвай
|
|
|
1
- грузовой автомобиль
|
|
|
2
|
1-
легковой автомобиль 2- трамвай
|
|
3
|
1
- трамвай 2, 3 - легковой автомобиль 4 - мотоциклист
|
|
4
|
2,4-
легковой автомобиль 3 - транспортное средство оперативного назначения с
включенными проблесковыми маячками синего и красного цветов 1 - трамвай
|
|
5
|
1
- транспортное средство оперативного назначения с включенным маячком
оранжевого цвета 2, 4 - легковой автомобиль 3 - трамвай
|
|
6
|
1-
легковой автомобиль 2- трамвай 4 - грузовой автомобиль
|
|
7
|
1
- легковой автомобиль 2, 4-трамвай 3-транспортное средство оперативного
назначения с включенными проблесковыми маячками синего и красного цветов
|
|
8
|
1
- 3 - легковой автомобиль 4 -трамвай
|
|
9
|
2,
4 - легковой автомобиль 3 - транспортное средство оперативного назначения с
включенным проблесковым маячком синего цвета 1 - трамвай
|
|
|
|
|
. Обозначенный перекресток с указанием вида
транспортного средства и местом установки одного из знаков приоритета (рисунок
2). Варианты транспортных средств подъезжающих к перекрестку и направления их
движения приведены в таблице 2. Варианты знака приоритета приведены в таблице
3. Остальные знаки приоритета (знак приоритета 1, знак приоритета 2, знак
приоритета 3 на рисунке 2) устанавливаются в соответствии с ПДД и знаком,
выбранным из таблицы 3. Вариант задания принимается по последней цифре номера
зачетной книжки из таблицы 2 и по последней цифре суммы двух последних цифр
номера зачетной книжки - из таблицы 3.
ЗНАК ПРИОРИТЕТА 1 ЗНАК ПРИОРИТЕТА 2 ЗНАК
ПРИОРИТЕТА 3
Рисунок 2 - Схема перекрестка неравнозначных
дорог
Таблица 2 - Варианты транспортных средств и
направления их следования
|
Последняя
цифра номера зачетной книжки
|
Транспортные
средства
|
|
0
|
1-легковой
автомобиль (налево) 2- легковой автомобиль (прямо) 3- трамвай (прямо)4-
транспортное средство оперативного назначения с включенным проблесковым
маячком синего цвета (прямо)
|
|
1
|
1-легковой
автомобиль (прямо) 2- легковой автомобиль (направо) 3-трамвай (налево)
4-транспортное средство оперативного назначения с включенным маячком синего
цвета (налево)
|
|
|
2
|
1-трамвай(прямо)
2-легковой автомобиль(направо) 3-мотоцикл (прямо) 4- транспортное средство
оперативного назначения с включенным маячком синего цвета (налево)
|
|
|
3
|
1-трамвай
(налево) 2-легковой автомобиль (прямо) 3-трамвай (прямо) 4-грузовой
автомобиль (направо)
|
|
|
4
|
1-легковой
автомобиль (направо) 2- легковой автомобиль (налево) 3-трамвай (налево)
4-грузовой автомобиль (прямо)
|
|
|
5
|
2-легковой
автомобиль (прямо) 3-трамвай (направо) 4-трамвай (прямо)
|
1-легковой
автомобиль (прямо) 2- легковой автомобиль (прямо) 3-трамвай (прямо)
4-мотоцикл (налево)
|
|
|
7
|
1-трамвай
(направо) 2- легковой автомобиль (налево) 3-трамвай (прямо) 4- транспортное
средство оперативного назначения с включенным маячком синего цвета (налево)
|
|
|
8
|
1-трамвай
(прямо) 2-трамвай (налево) 3- легковой автомобиль (направо) 4- транспортное
средство оперативного назначения с включенным маячком синего цвета (прямо)
|
|
|
9
|
1-
легковой автомобиль (налево) 2- легковой автомобиль(направо) 3-трамвай
(налево) 4-мотоцикл (прямо)
|
|
|
|
|
|
Таблица 3 - Варианты дорожного знака приоритета
|
Последняя
цифра суммы двух последних цифр номера зачетной книжки
|
Знаки
приоритета
|
|
5
|
2.4
«Уступить дорогу» 7.13 «Главная дорога меняет направление»
|

|
|
6
|
2.5
«Движение без остановки» 7.13 «Главная дорога меняет направление»
|
|
|
7
|
2.1
«Главная дорога» 7.13 «Главная дорога меняет направление»
|
|
|
8
|
2.3.4«Пересечение
равнозначных дорог»
|
|
|
9
|
2.1
«Главная дорога» 7.13 «Главная дорога меняет направление»
|
|
3 Перекресток дорог, движение на котором
регулируется сигналами светофора с указанием транспортных средств и места
установки одного из светофоров (рисунок 3). Варианты транспортных средств,
подъезжающих к перекрестку, и направления их движения приведены в таблице 4.
Варианты светофора и его сигнала приведены в таблице 5. Остальные светофоры
устанавливаются студентом в соответствии с ПДД и светофором, выбранным из
таблицы 4. Вариант задания принимается студентом по последней цифре номера
зачетной книжки из таблицы 4 и по последней цифре суммы двух последних цифр
номера зачетной книжки - из таблицы 5. Если последняя цифра суммы двух
последних цифр номера зачетной книжки больше пяти, то следует уменьшить ее на
пять. Если направление движения транспортного средства, выбранное из таблицы 4,
противоречит дорожному знаку, выбранному из таблицы 5, то следует указать любое
иное, разрешенное направление движения.

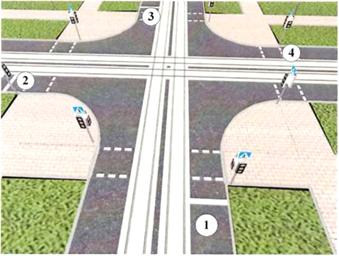

Рисунок 3 - Схема регулируемого перекрестка
перекресток дорожный движение светофор
Таблица 4 - Варианты дорожного знака приоритета
|
Последняя
цифра номера зачетной книжки
|
Транспортные
средства и направления их следования
|
|
0
|
1-легковой
автомобиль (налево) 2-трамвай (прямо) 3-легковой автомобиль (прямо)
4-легковой автомобиль (направо)
|
|
1
|
1-транспортное
средство оперативного назначения с включенным маячком синего цвета (прямо)
2-легковой автомобиль (налево) 3-трамвай (направо) 4-мотоциклист (налево)
|
|
2
|
1-легковой
автомобиль (прямо) 2-трамвай (налево) 3-легковой автомобиль (направо)
4-грузовой автомобиль (прямо)
|
|
3
|
1-трамвай
(прямо) 2-грузовой автомобиль (налево) 3-легковой автомобиль (налево) 4-
легковой автомобиль (налево)
|
|
4
|
1-
транспортное средство оперативного назначения с включенным маячком синего
цвета (налево) 2-легковой автомобиль (направо) 3-трамвай (прямо)
4-мотоциклист (прямо)
|
|
5
|
1-трамвай
(направо) 2-грузовой автомобиль (прямо) 3-легковой автомобиль (налево)
4-легковой автомобиль (прямо)
|
|
6
|
1-легковой
автомобиль (прямо) 2-трамвай (прямо) 3-легковой автомобиль (прямо) 4-грузовой
автомобиль (налево)
|
|
7
|
1-трамвай
(прямо) 2-легковой автомобиль (направо) 3-легковой автомобиль (налево) 4-
легковой автомобиль (налево)
|
|
8
|
1-
легковой автомобиль (направо) 2- трамвай (прямо) 3- легковой автомобиль
(прямо) 4- грузовой автомобиль (прямо)
|
|
9
|
1-
транспортное средство оперативного назначения с включенным маячком оранжевого
цвета (прямо) 2-легковой автомобиль (налево) 3-трамвай (прямо) 4-мотоциклист
(направо)
|
Таблица 5-Варианты светофоров и значения их
сигналов
|
Последняя
цифра суммы двух последних цифр номера зачетной книжки
|
Светофоры
и значения их сигналов
|
|
0
|
|
|
1
|
|
|
2
|
|
|
3
|
|
|
4
|
|
|
5
|
|
Перекресток дорог, движение на котором
регулируется сигналами регулировщика, приведен на рисунке 3 (вместо светофора
проезд через перекрёсток регулирует регулировщик). Варианты транспортных
средств, подъезжающих к перекрестку, и направления их движения приведены в
таблице 4. Варианты сигналов регулировщика приведены в таблице 6. Вариант
задания принимается студентом по последней цифре суммы двух последних цифр
номера зачетной книжки из таблицы 4 и по последней цифре номера зачетной книжки
- из таблицы 6.
Таблица 6-Варианты положения регулировщика
|
Последняя
цифра суммы двух последних цифр номера зачетной книжки
|
|
0
|
 лицом
к 4
|
|
1
|
 лицом
к 2
|
|
2
|
 лицом
к 3
|
|
3
|
лицом
к 4
|
|
4
|
лицом
к 1
|
|
5
|
 лицом
к 2
|
|
6
|
лицом
к 3
|
|
7
|
лицом
к 4
|
|
8
|
 лицом
к 1
|
|
9
|
лицом
к 3
|
1. Перекресток равнозначных дорог
На рисунке 4 приведена схема перекрестка
равнозначных дорог в соответствии с таблицей 1.
На перекрестке равнозначных дорог, изображенном
на рисунке 4, есть транспортное средство оперативного назначения с включенными
проблесковыми маячками синего и красного цветов. Оно проедет перекресток первым
на основании п.26 Правил дорожного движения. Следом за ним может начинать
движение трамвай 2. Затем, согласно п.110 Правил дорожного движения проедет
красный автомобиль 3. Последним, согласно п.110 Правил дорожного движения
покинет перекресток синий легковой автомобиль.

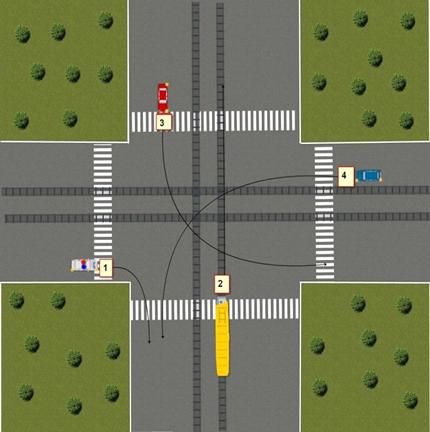

Рисунок 4-Схема перекрестка равнозначных дорог с
указанием участников дорожного движения
2. Обозначенный перекресток
На рисунке 5 приведена схема обозначенного
перекрестка дорог в соответствии с таблицами 2 и 3.
На обозначенном перекрестке, изображенном на
рисунке 5, трамвай и синий легковой автомобиль находятся на главной дороге,
красный легковой автомобиль и грузовой автомобиль−на второстепенной.
Первым проедет перекресток трамвай 1 согласно п.108 Правил дорожного движения.
Одновременно с ним может проехать синий легковой автомобиль, т. К траектория
его следования не пересекается с траекторией движения трамвая. После этого,
согласно п.108 Правил дорожного движения, проедет перекресток грузовой
автомобиль 2. Последним проедет перекресток легковой автомобиль 3, согласно
п.108 и п.111 Правил дорожного движения.
Рисунок 5-Схема обозначенного перекрестка с
указанием участников дорожного движения
3. Регулируемый светофором перекресток
На рисунке 6 приведена схема регулируемого
светофором перекрестка дорог в соответствии с таблицами 4 и 5.
На изображенном рисунке 6 трамваю и
транспортному средству оперативного назначения включен разрешающий сигнал
светофора. Т.к на транспортном средстве оперативного назначения включен
проблесковый маячок синего цвета, то оно, согласно п.26 Правил дорожного
движения, имеет право преимущественного проезда перекрестка. Затем проедет
перекресток трамвай 2 на основании п.105 Правил дорожного движения. Водителям
синего легкового автомобиля и водителю мотоцикла включен запрещающий сигнал
светофора, поэтому они могут проехать перекресток только после смены сигналов
светофора. Тогда водитель синего легкового автомобиля и водитель мотоцикла
могут проехать перекресток одновременно т.к их траектории движения не
пересекаются.
Рисунок 6-Схема регулируемого светофором
перекрестка с указанием участников дорожного движения
4. Регулируемый регулировщиком перекресток
На рисунке 7 приведена схема регулируемого
перекрестка дорог в соответствии с таблицами 4 и 6.
На изображенной на рисунке 3 ситуации регулировщик
стоит с вытянутой правой рукой вперед согласно п.36.2 Правил дорожного
движения. При таком положении, согласно п.36.2 Правил дорожного движения, со
стороны левого бока разрешено: трамваю ─ движение налево, другим
транспортным средствам ─ движение во всех направлениях; со стороны груди:
всем транспортным средствам разрешено движение только направо; со стороны
правого бока и спины; движение всех транспортных средств запрещено, пешеходам
разрешено переходить проезжую часть дороги за спиной регулировщика. Поэтому в
изображенной ситуации разрешено движение только красному легковому автомобилю.
Остальные водители должны дождаться смены положения регулировщика.
Рисунок 7-Схема регулируемого регулировщиком
перекрестка с указанием участников дорожного движения и направления их
следования
Вывод
В ходе выполнения работы закреплены знания
правил проезда:
Перекрестков равнозначных дорог (п.110
Правил дорожного движения);
Обозначенных перекрестков (п.108 Правил
дорожного движения);
Регулируемых перекрестков (п.105, 111,
36.2 Правил дорожного движения) с учетом требований п.26 Правил дорожного
движения.
Список литературы
1. Правила
дорожного движения с комментариями и иллюстрациями: учеб. / С.А Аземша;С.Л.
Лапский;С.В. Скирковский; М-во образования Респ. Беларусь, Белорус. гос. Ун-т
трансп.─Гомель:
Бел.ГУТ,2012.
. Правила
дорожного движения. Практикум: учеб. Пособие / С.А. Аземша [и др.]; М-во
образования Респ. Беларусь, Белорус. гос. Ун-т трансп.─Гомель:
Бел.ГУТ,2011.
