Экспериментальное определение момента инерции электропривода
ГОСУДАРСТВЕННОЕ
ВЫСШЕЕ УЧЕБНОЕ ЗАВЕДЕНИЕ
«ДОНЕЦКИЙ
НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра
ЭАПУ
ОТЧЕТ
по
лабораторной работе № 14
Экспериментальное
определение момента инерции электропривода
Выполнил ст.
гр. СПУ-12
Хмара А.О.
Проверил Чепак А.
А.
ДОНЕЦК
- 2015
Экспериментальное определение
момента инерции электропривода
Цель работы:
Выучить метод экспериментального определения момента инерции электропривода и
получение практических навыков управления ним.
Оборудования:
Технические данные
машины
37
UН
= 230 B
IН
= 28,2 AЯ = 0,35 ОмН
= 6,5 кВтН
= 1450 об/мин
Технические данные
машины
36
UН
= 230 В
IН
= 29,6 А
RЯ
= 0,26 Ом
PН
= 6,5 кВт
nН
= 1460 об/мин
Таблица 14.1 - Экспериментальные данные
зависимости n(I1)
|
n, об/мин
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
|
I1,A
|
1,15
|
1,25
|
1,3
|
1,45
|
1,5
|
1,6
|
1,8
|
Выполняем расчет зависимости Мс = f
(ω)
по
следующим формулам :
Остальные расчеты выполняем аналогично и
результаты вносим в таблицу 14.2.
Таблица 14.2 - Расчетные данные зависимости MС
(ω)
|
n, об/мин
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
|
Mс ,
Н
· м
|
1,67
|
1,81
|
1,89
|
2,1
|
2,18
|
2,32
|
2,61
|
|
ω, с-1
|
10,5
|
20,93
|
31,4
|
41,87
|
52,3
|
62,8
|
73,27
|
Рисунок 14.2 - График зависимости MС
(ω)
|
t, c
|
0
|
2
|
3
|
4
|
5
|
7
|
8
|
|
ω, с-1
|
73,2
|
62,5
|
52
|
41,6
|
31,3
|
20,7
|
10,5
|

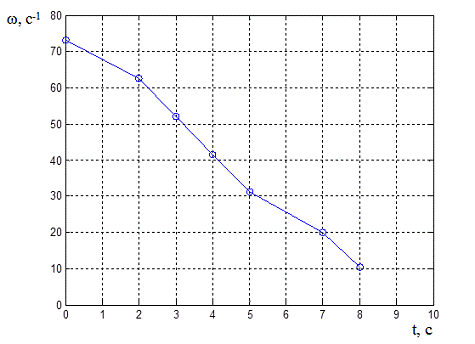

Рисунок 14.3 - График зависимости ω(t)

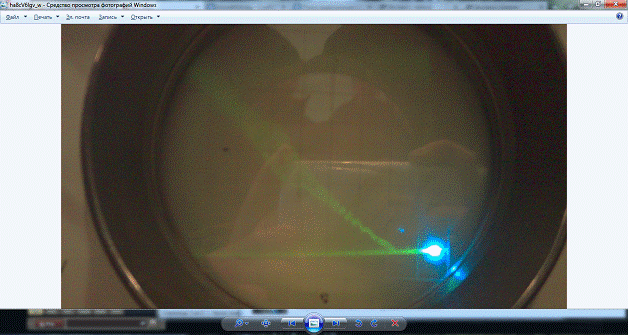

Рисунок 14.4 - Осциллограмма зависимости ω(t)
Определим момент инерции электропривода по
рисунку 14.4
Таблица 14.3 - Расчет момента инерции
|
∆ωi
,
с-1
|
3,3
|
10
|
14
|
17,5
|
11
|
|
Mci , Н·м
|
2,52
|
2,28
|
2,15
|
1,83
|
1,72
|
|
∆ti
, c
|
0,5
|
1,6
|
1,3
|
2,1
|
2
|
|
|
0,26
|
0,2928
|
0,1996
|
0,2736
|
0,4582
|
Среднее значение момента инерции Jср
=
0,2968 кг·м
Вывод
инерция электропривод
сопротивление вращение
В ходе выполнения лабораторной работе был найден
момент инерции электропривода. Были получен график зависимости момента
сопротивления от скорости вращения. С помощью осциллографа был получен график
зависимости скорости вращения от времени. По результатам таблицы 14.3 можно
увидеть, что во время измерения были допущены ошибки, чем объясняется
неравномерностью значений момента инерции для каждого отдельно взятого
вычисления. Ошибки могут объясняться неточностью осциллографического метода
полученных зависимостей ω(t).
Определил среднее значение момента инерции Jср
.
