ВВЕДЕНИЕ

Научно-технический прогресс происходит при все более широком применении электрической энергии. В наше время нет ни одной отрасли народного хозяйства, ни одной научно-исследовательской работы, где бы она так или иначе не использовалась. Применение электроэнергии стало возможным с появлением электротехники - науки о практическом применении электрических и магнитных явлений природы и законов, их описывающих.

Электротехника и электроника заняли важнейшее место в жизни современного общества, так как в промышленности, транспорте, сельском хозяйстве, быту, медицине, культуре они способствуют кардинальному изменению экономических и социальных условий жизни человека.

Дальнейшая механизация и автоматизация процессов на предприятиях, поставки новых более сложных высокопроизводительных машин и агрегатов, требует от электромонтажников не только сокращение сроков ввода в эксплуатацию, но и качество выполнения работ, обеспечивающее высокую надежность, долговечность и безопасность в обслуживании электроустановок.

В условиях напряженной работы предприятий ремонт электрооборудования должен выполняться в предельно сжатые сроки, что возможно при высоком уровне организации ремонтных работ. Поскольку пока не полностью удовлетворяются потребности предприятий в трансформаторах, электрических машинах и аппаратах, своевременный и качественный ремонт этого электрооборудования стал одним из основных факторов, обеспечивающих нормальную работу предприятий.

В процессе ремонта возможны модернизация электрооборудования, изменение в нужном направлении его технических характеристик, повышение экономичности работы.

Многолетняя практика работы электроремонтных цехов предприятий и электроремонтных заводов показала, что свыше 70% поступающего в ремонт поврежденного электрооборудования составляют трансформаторы, электрические машины и коммутационные аппараты, в ремонте которых значительное место занимают электрослесарные работы.

В своей работе я рассмотрел вопросы технического обслуживания и ремонта магнитных пускателей.

1. НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ

Пускатели электромагнитные предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции: реверсирование, при наличии тепловых реле - защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.

.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наиболее распространены пускатели серии ПМЕ, ПАЕ. Они служат для управления электродвигателями мощностью до 75 кВт. Обозначения пускателей расшифровываются: ПМЕ - серия, первая цифра после серии - величина (0 - нулевая, 1 - первая, 2 - вторая), вторая цифра - исполнение (1 - открытое, 2 - защищенное, 3 - пылеводонепроницаемое, 43 - с четырьмя замыкающими блок-контактами, 5 - защищенное, 43+2Р - с четырьмя замыкающими и 2 размыкающими блок-контактами, б - пылеводонепроницаемое, 7 - открытое). Третья цифра - возможность реверсирования и наличие тепловой защиты (1 - нереверсивный и без теплового реле, 2 - нереверсивный с тепловым реле, 3 - реверсивный без теплового реле, 4 - реверсивный с тепловым реле).

В таблице наглядно показано, какие виды пускателей можно заменять друг на друга без ущерба для оборудования. В таблице приведены данные по замене пускателей ПМА, ПМЛ, ПМЕ на пускатели серии ПМ12

Таблица 1 - Технические данные магнитных пускателей серии ПМЕ

2. Устройство и принцип действия

Магнитные пускатели обеспечивают защиту электродвигателей от падения напряжения (нулевая защита) и от перегрузки. При понижении напряжения до 35-40% от номинального втягивающая катушка перестает удерживать якорь электромагнита и контакты пускателя размыкаются. Защита от перегрузок осуществляется с помощью теплового реле ТРН, ТРП, РТТ, РТЛ.

Электромагнитный пускатель - коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором

Основным, а иногда и единственным элементом пускателя является трехполюсный электромагнитный контактор переменного тока, с которым связаны основные параметры пускателя: номинальное напряжение и номинальный ток коммутируемой цепи, коммутационная способность, коммутационная и механическая износостойкости.

В соответствие с ГОСТ 2491-82 пускатели предназначаются для работы в категории применения АС-3 и должны допускать работу в категории применения АС-4.

Коммутационная износостойкость аппаратов в этих категориях проверяется в условиях, моделирующих включение и отключение асинхронного двигателя, соответствующего по параметрам номинальным данным пускателя, в режимах, определенных категорией применения пускателя.

Как к элементу систем автоматического управления, к пускателям предъявляются высокие требования по износостойкости. Пускатели выпускаются в трех классах коммутационной износостойкости (А, Б и В).

Наивысшая износостойкость у аппаратов, относимых к классу А, наименьшая у аппаратов, относимых к классу В. Коммутационная и механическая износостойкость у аппаратов, относимых к разным классам, указывается в технических данных аппаратов конкретных типов.

Класс коммутационной износостойкости выбирается в зависимости от требуемого срока службы и предполагаемой частоты срабатывания в категории применения АС-3.

Пускатели должны работать в одном или нескольких из следующих режимов: продолжительном, прерывисто-продолжительном (8-часовом), повторно-кратковременном, кратковременном.

Пускатели выпускаются в исполнениях с разной степенью защиты от прикосновения и внешних воздействий ( IPOO , IP 20, IP 30, IP 40, IP 54).

Чтобы подключить магнитный пускатель нужно понять его принцип действия, изучить конструктивные особенности. Тогда, несмотря на кажущуюся сложность схемы подключения вам не составит труда правильно подключить пускатель, даже если до этого вам никогда не приходилось иметь дело с магнитными пускателями.

трехфазный катушка пускатель электромагнит

3. ТЕХНИЧЕСКИЕ УСЛОВИЯ

Технические условия (ТУ) - документ, устанавливающий технические требования, которым должны удовлетворять конкретное изделие, материал, вещество и пр. или их группа. Кроме того, в них должны быть указаны процедуры, с помощью которых можно установить, соблюдены ли данные требования.

Содержание. Статус документа.

Технические условия являются техническим документом <https://ru.wikipedia.org/wiki/%D0%A2%D0%B5%D1%85%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B0%D1%8F_%D0%B4%D0%BE%D0%BA%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D0%B0%D1%86%D0%B8%D1%8F>, который разрабатывается по решению разработчика и/или изготовителя или по требованию заказчика (потребителя) продукции. Технические условия являются неотъемлемой частью комплекта конструкторской <https://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%82%D0%BE%D1%80%D1%81%D0%BA%D0%B0%D1%8F_%D0%B4%D0%BE%D0%BA%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D0%B0%D1%86%D0%B8%D1%8F> или другой технической документации на продукцию, а при отсутствии документации должны содержать полный комплекс требований к продукции, ее изготовлению, контролю и приемке.

Технические условия разрабатывают на одно конкретное изделие, материал, вещество или несколько конкретных изделий, материалов, веществ и т. п. (тогда указывается код по ОКП на каждое изделие, материал и пр.) Требования, установленные техническими условиями, не должны противоречить обязательным требованиям государственных или межгосударственных стандартов <https://ru.wikipedia.org/wiki/%D0%A1%D1%82%D0%B0%D0%BD%D0%B4%D0%B0%D1%80%D1%82>, распространяющихся на данную продукцию. Состав, построение и оформление технических условий должны соответствовать требованиям ГОСТ <https://ru.wikipedia.org/wiki/%D0%93%D0%9E%D0%A1%D0%A2>, входящих в систему ЕСКД <https://ru.wikipedia.org/wiki/%D0%95%D0%A1%D0%9A%D0%94>.

Технические условия и стандарты в соответствии с законом о техническом регулировании не являются обязательными для выпуска продукции за исключением ряда видов продукции, например технических устройств, используемых на опасных производственных объектах <https://ru.wikipedia.org/wiki/%D0%9E%D0%BF%D0%B0%D1%81%D0%BD%D1%8B%D0%B9_%D0%BF%D1%80%D0%BE%D0%B8%D0%B7%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%B5%D0%BD%D0%BD%D1%8B%D0%B9_%D0%BE%D0%B1%D1%8A%D0%B5%D0%BA%D1%82>[2] <https://ru.wikipedia.org/wiki/%D2%E5%F5%ED%E8%F7%E5%F1%EA%E8%E5_%F3%F1%EB%EE%E2%E8%FF>.

Со времен СССР он изменил значение.

Обозначение ТУ.

На изделия машиностроения <https://ru.wikipedia.org/wiki/%D0%9C%D0%B0%D1%88%D0%B8%D0%BD%D0%BE%D1%81%D1%82%D1%80%D0%BE%D0%B5%D0%BD%D0%B8%D0%B5> и приборостроения <https://ru.wikipedia.org/wiki/%D0%9F%D1%80%D0%B8%D0%B1%D0%BE%D1%80%D0%BE%D1%81%D1%82%D1%80%D0%BE%D0%B5%D0%BD%D0%B8%D0%B5> технические условия обозначают, как и другие неосновные конструкторские документы, по ГОСТ 2.201 (три группы знаков, разделенных точками, с кодом документа в конце):

·    четырехзначный буквенный код организации-разработчика (или код, выделенный при централизованном присвоении обозначения);

·              шестизначный цифровой код классификационной характеристики, присвоенный изделию и конструкторскому документу по ОКП <https://ru.wikipedia.org/wiki/%D0%9E%D0%B1%D1%89%D0%B5%D1%80%D0%BE%D1%81%D1%81%D0%B8%D0%B9%D1%81%D0%BA%D0%B8%D0%B9_%D0%BA%D0%BB%D0%B0%D1%81%D1%81%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%82%D0%BE%D1%80_%D0%BF%D1%80%D0%BE%D0%B4%D1%83%D0%BA%D1%86%D0%B8%D0%B8>;

·              трехзначный цифровой порядковый номер, присваиваемый разработчиком;

·              код документа по ГОСТ 2.102 - «ТУ».

Пример: АБВГ.123456.789ТУ, где АБВГ - код организации-разработчика, 123456 - код изделия по классификатору ЕСКД, 789 - порядковый регистрационный номер.

На материалы, вещества и т. п. обозначение технических условий рекомендуется формировать следующим образом: код «ТУ», затем 4 группы цифр, разделенных дефисами:

·              код группы продукции по классификатору продукции страны-разработчика технических условий (в России - первые четыре цифры поОбщероссийскому классификатору продукции <https://ru.wikipedia.org/wiki/%D0%9E%D0%9A%D0%9F>);

·              трехзначный цифровой порядковый номер, присваиваемый разработчиком;

·              код предприятия разработчика технических условий по классификатору предприятий страны-разработчика технических условий (в России - поОбщероссийскому классификатору предприятий и организаций <https://ru.wikipedia.org/wiki/%D0%9E%D0%9A%D0%9F%D0%9E>);

Пример: ТУ 1115-017-38576343-2013, где 1115 - код ОКП, 017 - порядковый номер, присвоенный разработчиком, 38576343 - код ОКПО, 2013 - год утверждения.

Структура документа.

В Российской Федерации порядок разработки и общую структуру технических условий определяет ГОСТ 2.114-95 «Единая система конструкторской документации». Согласно этому ГОСТ, а также другим аналогичным стандартам, действующим в России, технические условия должны содержать вводную часть и разделы, расположенные в следующей последовательности[1] <https://ru.wikipedia.org/wiki/%D2%E5%F5%ED%E8%F7%E5%F1%EA%E8%E5_%F3%F1%EB%EE%E2%E8%FF>:

·        технические требования;

·              требования безопасности;

·              требования охраны окружающей среды;

·              правила приемки;

·              методы контроля;

·              транспортирование и хранение;

·              указания по эксплуатации;

·              гарантии изготовителя.

Технические условия могут являться нормативным документом, на соответствие которому проводится сертификация <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%80%D1%82%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%86%D0%B8%D1%8F> продукции и получение сертификата соответствия <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%80%D1%82%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%82_%D1%81%D0%BE%D0%BE%D1%82%D0%B2%D0%B5%D1%82%D1%81%D1%82%D0%B2%D0%B8%D1%8F>. Также технические условия являются основным документом, необходимым для принятия решения уполномоченными службами Роспотребнадзора <https://ru.wikipedia.org/wiki/%D0%A0%D0%BE%D1%81%D0%BF%D0%BE%D1%82%D1%80%D0%B5%D0%B1%D0%BD%D0%B0%D0%B4%D0%B7%D0%BE%D1%80> при санитарно-эпидемиологической оценке отечественной продукции или Росздравнадзора при регистрации медицинских изделий. В отдельных случаях ТУ могут подлежать регистрации в Росстандарте, согласованию с пожарными службами, технадзором и т. д.

4. МОНТАЖ

Перед установкой пускателя магнитного ПМЕ необходимо очистить элементы <#"871323.files/image001.gif">

Рисунок 1. Схема подключения реверсивного магнитного пускателя

Схема состоит аналогично, так же, как на не реверсивной схеме, единственно добавилась кнопка реверса и магнитный пускатель.

Принцип работы схемы немного сложнее, рассмотрим в динамике. Что требуется от схемы, реверс двигателя за счет переворачивания местами двух фаз. При этом нужна блокировка, которая не давала бы включиться второму пускателю, если первый находится в работе и наоборот. Если включить два пускателя одновременно то произойдет КЗ - короткое замыкание на силовых контактах пускателя.

Включаем QF - автоматический выключатель, давим кнопку «Пуск[1]» подаем напряжение на КМ1 катушку пускателя, пускатель срабатывает. Силовыми контактами включает двигатель, при этом шунтируется пусковая кнопка «Пуск [1]».

Блокировка второго пускателя - КМ2 осуществляется, нормально замкнутым КМ1 - блок контактом. При срабатывании КМ1 - пускателя, размыкается КМ1 - блок контакт тем самым размыкает подготовленную цыпочку катушки второго КМ2 - магнитного пускателя.

Чтобы осуществить реверс двигателя, его необходимо отключить. Отключаем двигатель, нажатием кнопку «С - стоп», снимается напряжение с катушки, которая находилась в работе. Пускатель и блок контакты под действием пружин возвращаются в исходное положение.

Схема готова к реверсу, нажимаем кнопку «Пуск[2]», подаем напряжение на катушку - КМ2, пускатель - КМ2 срабатывает и включает двигатель в противоположном вращение. Кнопка «Пуск[2]» шунтируется блок контактом - КМ2, а нормально замкнутый блок контакт КМ2 размыкается и блокирует готовность катушки магнитного пускателя - КМ1.

Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

При срабатывании теплового реле - «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

5.1 Техническое обслуживание

В период между ремонтами проводится техническое обслуживание электроустройств, которое представляет собой комплекс операций или операцию по поддержанию работоспособности или исправности устройства при пользовании по назначению, ожидании, хранении и транспортировании. Устройство при этом не разбирается.

В типовой объем работ по техническому обслуживанию магнитных пускателей входят: очистка от ныли и грязи, смазка трущихся частей, ликвидация видимых повреждений, затяжка крепежных деталей, очистка контактов от грязи и наплывов, проверка исправности кожухов, оболочек, корпусов, проверка работы сигнальных и заземляющих устройств.

Проверять и налаживать тепловые реле рекомендуется в лаборатории, используя специальные электрические устройства. Проверку реле начинают с внешнего осмотра: проверяют наличие пломб, целостность кожуха и плотность прилегания его к цоколю, состояние уплотнений, очистка реле.

После снятия кожуха приступают к внутреннему осмотру: очищают детали, проверяют затяжку винтов, гаек, крепящих пружин, контакты, подпятники, магнитопроводы; проверяют надежность внутренних соединений; регулируют механическую часть реле; контакты тщательно очищают и полируют воронилом (пользоваться надфилем или абразивными материалами нельзя).

Далее измеряют сопротивление изоляции мегаомметром 1000 В между электрическими частями реле и корпусом, которое должно быть не менее 10 МОм, проверяют уставки. Если обнаружены дефекты, выходящие за возможность устранения их в лаборатории, реле заменяют новым.

5.2 Ремонтные работы

В результате эксплуатации, аварий, перегрузок и естественного износа часть электрооборудования и сетей выходит из строя и подлежит ремонту.

Ремонт - это комплекс операций по восстановлению исправности или работоспособности электротехнических устройств, восстановлению их ресурсов или их составных частей. Под операцией ремонта понимают законченную часть ремонта, выполняемую на одном рабочем месте исполнителями определенной специальности, например: очистка, разборка, сварка, изготовление обмоток и т.д.

Существует несколько методов ремонта: ремонт эксплуатирующей организацией, специализированный, ремонт предприятием - изготовителем изделия.

Последние два метода имеют существенные преимущества, которые позволяют достигнуть высоких технико-экономических показателей путем применения не стандартизированного высоко производительного эффективного оборудования, производства запчастей, внедрения современной технологии, близкой к технологии электромашиностроительных заводов, с применением новых материалов.

Эти методы позволяют создать обменный фонд из новых или отремонтированных электрических машин и другого оборудования распространенных серий и типов. Но эти методы исключают возможность оперативного ремонта ответственного и нетипового оборудования, оборудования, изготовленного зарубежными фирмами, и оборудования старых марок. Кроме того, не решается проблема технического обслуживания, составляющего более 80% трудоемкости ремонта электрических сетей и крупногабаритного оборудования (трансформаторные подстанции, распределительные устройства, щиты управления и др.). Надежность, бесперебойность и безопасность работ электрооборудования и сетей может быть обеспечена правильной системой ремонта электрооборудования эксплуатирующей организацией. Такой системой является планово-предупредительный ремонт (ППРЭО), представляющий собой форму организации ремонта, состоящей из комплекса организационно-технических мероприятий, обеспечивающих выполнение технического обслуживания и профилактического ремонта.

В электрических аппаратах чаще всего повреждаются подвижные, неподвижные и дугогасительные контакты. Ремонт в основном заключается в определении неисправности, устранении ее, замене поврежденных и изношенных деталей с последующей регулировкой и испытанием. При эксплуатации контакты очищают от нагара металла, копоти, окислов. Очищают напильником с тонкой (мелкой) насечкой. Устраняют сильный и слабый нажим контактов. Для этого между контактами помещают бумагу (фольгу), оттягивая подвижные контакты через динамометр, вытягивают фольгу. Нормальное усилие 0,5-0,7 кГ. Магнитная система контактов может создавать шум, гудение, причины этого: неплотно прилегает якорь к сердечнику, повреждение короткозамкнутого витка, очень большое натяжение контактов, якорь перекошен по отношению к сердечнику, в местах прикосновения якоря и сердечника имеется ржавчина, у магнитных пускателей и контакторов нельзя допускать разновременности замыкания силовых контактов. Короткозамкнугые витки у контакторов и магнитных пускателей выполняются из меди, латуни и алюминия. Они укладываются в выштампованные пазы на концах сердечника. Обращается внимание на дугогасительные камеры. Отсутствие их может вызвать перекрытие дугой отдельных фаз. Катушки ремонтируют при повреждении каркаса, обрывах, витковых замыканиях и полном сгорании. Обрыв в катушке определяется, если не развивается тяговое усилие и не потребляется ток. Витковое замыкание обнаруживается по ненормальному нагреву и уменьшению тяги.

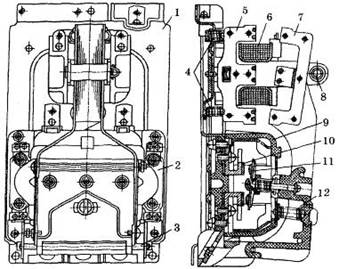

Рисунок 2 - Контактор магнитного пускателя: 1 - основание; 2 - блок-контакты (вспомогательные контакты); 3 - ось якоря; 4 - амортизирующие пружины; 5 - сердечник; 6 - катушка; 7 - якорь; 8 - упор; 9 - изоляционная камера; 10 - неподвижный контакт; 11 - подвижный контакт; 12 - пружина возврата якоря

У контакторов чаще меняют главные контакты, гибкие соединения, дугогасительные камеры, катушки, пружины, короткозамкнутые витки. Сопротивление изоляции обмоток не должно превышать 0,5 МОм. У реле чаще перегорают нагревательные элементы. Для нагревательных элементов применяют нихром, фехраль. Отдельные нагревательные элементы изготавливают методом штамповки. Спиральные нагревательные элементы кадмируют для предохранения от окисления. На рисунке 6 показан контактор магнитного пускателя.

Ремонт контактов. Загрязнения, износ, обгорание, копоть или окисления, наплывы и брызги металла на поверхности подвижных (включая и ножи рубильников) или неподвижных (губки ножей) контактов, а также на пластинах и контактных мостиках устраняются хлопчатобумажной салфеткой, смоченной в бензине, или надфилем. При толщине контактов менее 50% первоначальной величины обгоревшие контакты заменяют новыми. Контакты, имеющие металлокерамическое (серебро-никель) или другое покрытие, обеспечивающее повышенную проводимость или коррозийную стойкость, зачищать напильником или надфилем не разрешается! Контакты очищают хлопчатобумажной салфеткой, смоченной в бензине, а особо ответственные контакты (выключатели 6-10 кВ, реле) спиртом. Напильником с мелкой насечкой, надфилем или стеклянной шкуркой очищают или удаляют нагары и наплывы металла на контактах, не имеющих покрытия. Контактная поверхность должна быть чистой, допускаются раковины площадью не более 1 мм2 и глубиной до 0,2 мм. Толщина губок и ножей рубильников не должна быть меньше 80% первоначальной.

При изломе или ослаблении контактных пружин, повреждениях антикоррозийного покрытия, пружины заменяют.

Ремонт катушек электромагнитов. Катушки бывают каркасными и бескаркасными. Наиболее часто встречающееся повреждение - трещины длиной до 15 мм в каркасе. Их устраняют следующим образом. Поверхность каркаса вокруг трещины очищают от пыли и масла хлопчатобумажной салфеткой, смоченной в бензине. На поверхность трещины наносят слой клея БФ и в течение 10-15 мин подсушивают на воздухе, далее наносят второй слой и выдерживают еще 5-10 мин. После этого склеиваемые части каркаса стягивают тафтяной или хлопчатобумажной изоляционной лентой и высушивают в сушильном шкафу в течение 1,5-2 ч при температуре 100-110 °С, после чего охлаждают и снимают бандаж.

При пониженном сопротивлении изоляции (менее 0,5 МОм) катушку помещают в сушильный шкаф с температурой 60-70 °С на несколько часов. После этого проверяют сопротивление изоляции и, если достигнута норма (не менее 1 МОм), сразу же производят ее пропитку одним из лаков БТ-988 или БТ-987-М и вторично сушат в течение 8 ч при температуре 105 °С.

При повреждении наружного слоя изоляции катушки или обрыве обмоточного провода в верхних слоях обмотки снимают наружную изоляцию обмотки и поврежденные витки до места повреждения или обрыва, припаивают, изолируют место пайки нового обмоточного провода и доматывают требуемое количество витков, повторив операции, которые выполняются при намотке новых катушек.

При значительных повреждениях каркаса, междувитковых замыканиях, обгорании изоляции обмотки на большую глубину катушка должна быть заменена новой.

Ремонт каркасных катушек. Подбирают необходимый для катушки каркас и провод, параметры которого должны соответствовать паспортным данным. Концы провода катушки зачищают шлифовальной шкуркой, облуживают и припоем ПОС-30 припаивают к проводнику вывода. Вывод состоит из листовой или латунной детали с припаянным к ней проводником большего сечения, чем провод обмотки, для обеспечения механической прочности вывода. Место пайки изолируют.

Перед установкой на намоточный станок каркас следует обернуть двойным слоем электроизоляционной бумаги толщиной 0,02-0,03 мм и конец ее приклеить к каркасу. При намотке необходимо следить за тем, чтобы натяжение провода не было чрезмерным, это может вызвать обрыв провода. Провод при намотке должен ложиться ровным плотным слоем. Между 1-м и 2-м слоями обмотки укладывают межслоевую изоляцию из изоляционной бумаги. Если катушка нагревостойкая, то для межслоевой изоляции используют тонкую стеклоткань.

Выводы обмотки могут быть мягкими или жесткими. Мягкие выполняют из гибких монтажных проводов. Место пайки мягкого вывода с обмоткой изолируют поливинилхлоридной трубкой, на которую наклады полоску лакоткани.

Рисунок 3 - Разъемная оправка (а) и бескаркасная катушка (б): 1 - деталь, 2,5 - щеки, 3 - втулка, 4 - штырь, 6 - гайка, 7 - шпилька, 8 - щель, 9 - вывод, 10 - бандаж

Жесткие выводы, как указано выше, делают из предварительно луженых латунных полосок. От обмотки их изолируют прокладками. Выводы, припаянные к катушке, крепят нитками. Места пайки оборачивают изоляционной прокладкой, имеющей вырез для вертикальной части вывода.

Ремонт бескаркасных катушек. По размерам дефектной катушки изготовляют разъемную оправку (рисунок 7, а). Размер ее с учетом изоляции катушки должен соответствовать сердечнику, для которого предназначена катушка. Оправку устанавливают на токарном станке и закрепляют за деталь 1 или на специальном намоточном приспособлении. На оправку укладывают в четырех местах по периметру тафтяную ленту с таким расчетом, чтобы после намотки катушки ее хватило для устройства бандажа 10 (рисунок 7, б). По тафтяной ленте втулку оправки оборачивают двумя слоями электрокартона толщиной 0,2-0,3 мм и шириной, равной высоте катушки. К началу обмотки припаивают припоем ПОС-30 кусок гибкого медного провода (вывод 9). Место пайки изолируют полоской миканита.

При намотке катушки каждый слой покрывают пропиточным лаком и тонкой электротехнической бумагой шириной на 5-7 мм больше высоты катушки. Эти края бумаги завертывают под крайние витки следующего слоя катушки.

К концу обмотки также припаивают кусок гибкого провода для вывода. Катушку бандажируют ранее уложенной тафтяной лентой. Изготовленные катушки сушат в течение 2 ч в сушильном шкафу при температуре 80-90 °С, проверяют сопротивление изоляции и целостность обмотки. Сразу же после сушки, еще в теплом состоянии, катушку опускают в пропиточную ванну с лаком МЛ-92 и держат до прекращения выделения пузырьков, после чего еще раз сушат в течение 4-5 ч при температуре 100-110 °С. Высушенную обмотку катушки обматывают двумя-тремя слоями изоляционной бумаги, двумя слоями лакоткани или тафтяной лентой, очищают выводы и каркас от слоя лака, наклеивают бирку.

Изоляцию готовой к эксплуатации катушки испытывают переменным током напряжением 2000 В с частотой 50 Гц в течение 1 мин, плавноповышая напряжение. Сопротивление изоляции катушки после испытания не должно быть меньше 0,5 МОм.

Ремонт магнитопровода. Загрязнения удаляют хлопчатобумажной салфеткой, смоченной в бензине; следы коррозии тщательно зачищают стальной щеткой и шлифовальной шкуркой; наклеп на поверхностях соприкосновения сердечника и ярма удаляют шлифовкой поверхности напильником на шлифовальном станке.

Площадь соприкосновения сердечника и ярма проверяют так: берут сложенные вместе листы белой и копировальной бумаги, сжимают с определенным усилием ярмо и сердечник и на бумаге получают отпечаток площади соприкосновения, которая должна быть не менее 70% площади сердечника. Плотность прилегания проверяют щупом 0,05 мм. Щуп не должен входить в пространство между ярмом и сердечником более чем на 5 мм. Места неровностей шабрят вдоль листов стали.

Поврежденный короткозамкнутый виток заменяют новым, изготовленным по размерам дефектного из того же материала. Поврежденный виток распиливают и удаляют. Пазы витка зачищают надфилем и виток закрепляют в пазах.

Уменьшенная величина (менее 0,2 мм) немагнитного (воздушного) зазора между средними кернами сердечника и ярма магнитопровода доводится до нормы 0,2-0,25 мм подпиливанием среднего керна ярма (или сердечника), что проверяется щупом. Допускается непараллельность плоскостей в пределах 0,01 мм.

Очищенные сердечник и ярмо погружают в ванночку с эмалью ГФ-92-ХС так, чтобы поверхности их соприкосновения не были покрыты лаком. Окрашенные детали сушат на воздухе.

6. ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ

. Набор отверток;

. Набор ключей;

. Разъемная оправка;

. Бескаркасная катушка;

. Шлифовальная шкурка;

. Бакелитовый лак или клей БФ-2;

. 5 %-ный раствор кальцинированной соды в воде;

. Тафтяная лента;

. Обтирочный материал;

. Уайт-спирит или бензин.

7. ОРГАНИЗАЦИЯ РАБОТ

.1 Требования к эксплуатационному персоналу

К работе на объектах электроэнергетики допускаются лица старше 18 лет, имеющие специальное образование и прошедшие подготовку в объеме требований к занимаемой должности.

Обязательные формы работы с различными категориями работников:

с руководителем структурного подразделения:

а) вводный и целевой инструктаж по безопасности труда;

б) проверка знаний правил, норм по охране труда (правил безопасности), правил технической эксплуатации, пожарной безопасности;

в) непрерывное повышение квалификации.

с оперативными руководителями, оперативным и оперативно-ремонтным персоналом:

а) вводный, первичный на рабочем месте, повторный, внеплановый и целевой инструктажи по безопасности труда, а также инструктаж по пожарной безопасности;

б) подготовка по новой должности или профессии с обучением на рабочем месте (стажировка);

в) проверка знаний правил, норм по охране труда, правил технической эксплуатации, пожарной безопасности и других государственных норм и правил;

г) дублирование;

д) специальная подготовка;

е) контрольные противоаварийные и противопожарные тренировки;

ж) непрерывное повышение квалификации.

Руководитель организации в соответствии с законодательством не должен допускать работников к выполнению трудовых обязанностей, не прошедших обучение, инструктаж, стажировку, проверку знаний охраны труда, обязательных медицинских осмотров, а также в случае медицинских противопоказаний.

Работники, принимаемые для выполнения работ в электроустановках, должны иметь профессиональную подготовку, соответствующую характеру работы. При отсутствии профессиональной подготовки такие работники должны быть обучены (до допуска к самостоятельной работе) в специализированных центрах подготовки персонала (учебных комбинатах, учебно-тренировочных центрах).

Работнику, прошедшему проверку знаний по охране труда при эксплуатации электроустановок, выдается удостоверение установленной формы, в которое вносятся результаты проверки знаний. Для оперативных руководителей и руководителей оперативно-ремонтного персонала периодичность проверки знаний правил и норм охраны труда должна быть не реже одного раза в год.

Периодическая проверка знаний правил и норм по охране труда (правилам безопасности) рабочих всех категорий должна производиться не реже одного раза в год.

Проверке подлежат:

знания:

а) правил эксплуатации, межотраслевых правил по охране труда, Правил пожарной безопасности для энергетических предприятий <http://docs.cntd.ru/document/1200007590>;

б) должностных и производственных инструкций, планов (инструкций) ликвидации аварий, аварийных режимов;

в) устройства и принципов действия технических средств безопасности, средств противоаварийной защиты;

г) устройства и принципов действия оборудования, контрольно-измерительных приборов и средств управления;

д) технологических схем и процессов энергопроизводства;

е) условий безопасности эксплуатации энергоустановок;

умения:

а) пользоваться средствами защиты и оказывать первую помощь пострадавшим при несчастном случае;

б) управления энергоустановкой (на тренажерах и других технических средствах обучения).

Эксплуатационный персонал, обслуживающий счетчики электрической энергии, измерительные трансформаторы тока и напряжения, должен располагать схемами и указаниями по допустимым режимам работы электрооборудования в нормальных и аварийных режимах, а также требованиями по обслуживанию данного оборудования, представленных в местных инструкциях по эксплуатации счетчиков электрической энергии, измерительных трансформаторов тока и напряжения.

К работе по эксплуатации и обслуживанию должны допускаться лица, имеющие специальное образование и прошедшие подготовку в объеме требований к занимаемой должности. Работа с персоналом должна производиться по утвержденным руководством энергообъекта и структурного подразделения планам.

В функции дежурного персонала объектов электроэнергетики должно входить:

периодические осмотры, контроль работоспособности и состояния технических средств - счетчиков электроэнергии в соответствии с инструкцией по эксплуатации;

контроль наличия и состояния пломб счетчиков, испытательных коробок;

ведение записей о состоянии технических средств системы в эксплуатационном журнале и журнале неполадок;

обеспечение безопасной работы по обслуживанию и ремонту технических средств в электроустановках объекта.

Дежурный персонал объекта должен знать методы визуальной диагностики состояния технических средств, установленных на панелях и в шкафах учета.

Для эксплуатации и технического обслуживания объектов в зависимости от местных условий должны формироваться подразделения по обслуживанию (службы, отделы, бюро или бригады). В их состав, как правило, должны входить:

администратор;

операторы или диспетчеры;

ремонтные бригады, в том числе, выездные.

8. МЕРЫ БЕЗОПАСНОСТИ

Электрические установки и устройства должны быть в полной исправности, для чего в соответствии с правилами эксплуатации их нужно периодически проверять. Нетокопроводящие части, которые могут оказаться под напряжением в результате пробоя изоляции, должны быть надежно заземлены.

Запрещается проводить работы или испытания электрического оборудования и аппаратуры, находящихся под напряжением, при отсутствии или неисправности защитных средств, блокировки ограждений или заземляющих цепей. Для местного переносного освещения должны применяться специальные светильники с лампами на напряжение 12 В. Пользоваться неисправным или непроверенным электроинструментом (электродрелями, паяльниками, сварочным и другими трансформаторами) запрещается. В помещениях с повышенной опасностью поражения электрическим током (сырые, с токопроводящими полами, пыльные) работы должны выполняться с особыми предосторожностями. Большое значение уделяется защитным средствам.

Отключение токоведущих частей. Отключают оборудование, которое требует ремонта, и те токоведущие части, к которым можно случайно прикоснуться или приблизиться на опасное расстояние. Отключенный участок должен иметь видимые разрывы с каждой стороны токоведущих частей, на которые может быть подано напряжение. Видимые разрывы обеспечивают отключенными разъединителями, выключателями нагрузки, рубильниками, снятыми предохранителями, отсоединенными перемычками или частями ошиновки.

При отключении напряжения необходимо выполнять меры безопасности (например, плавкие предохранители снимают с помощью изолированных клещей в диэлектрических перчатках и защитных очках).

Вывешивание запрещающих плакатов и ограждение не отключенных токоведущих частей. На отключенных коммутационных аппаратах вывешивают плакаты: «Не включать - работают люди!», «Не включать - работа на линии!», «Не открывать - работают люди!» (на приводах вентилей подачи воздуха); при необходимости на не отключенных токоведущих частях устанавливают ограждения.

Проверка отсутствия напряжения. Сначала снимают постоянные ограждения. Подключают переносное заземление к металлической шине, соединенной с заземляющим устройством. Указателем напряжения проверяют отсутствие напряжения, но перед этим необходимо обязательно проконтролировать его исправность, приблизив щуп (контакт-электрод) к находящейся под напряжением токоведущей части на расстояние, достаточное для появления свечения лампы (светодиода). Если она начинает светиться, значит, указатель исправен.

Исправным указателем проверяют отсутствие напряжения между фазами, между каждой фазой и землей, между фазами и нулевым проводом. Если указатель покажет напряжение на токоведущей части, необходимо установить на место снятые ограждения и найти причину появления напряжения. Делать заключение об отсутствии на установке напряжения по показаниям сигнальных ламп, вольтметра нельзя, так как они являются только дополнительными средствами контроля.

Наложение и снятие заземления. После проверки отсутствия напряжения отключенные части немедленно заземляют с помощью переносного заземления, один конец которого уже был соединен с заземляющим устройством. При этом зажимы переносного заземления накладывают на отключенные токоведущие части сначала с помощью изолирующей штанги, а затем уже закрепляют эти зажимы штангой или вручную. Снимают заземление (после окончания работ) в обратном порядке: сначала с токоведущих частей, а затем с заземляющей шины с помощью изолирующей штанги. Все работы выполняют в диэлектрических перчатках.

Ограждение рабочего места и вывешивание плакатов безопасности.

Вдоль пути от входа в электроустановку до места ремонтных работ устанавливают временные ограждения или переносные щиты, на которых (а также на постоянных ограждениях соседних ячеек) вывешивают предупреждающие плакаты («Стой - напряжение»), на месте работ - предписывающие плакаты («Работать здесь», «Влезать здесь»).

Работы в электроустановках должен выполнять обученный персонал, имеющий квалификационные группы электробезопасности (I-V), а технические мероприятия - оперативный персонал (один из них должен иметь квалификационную группу не ниже IV).

Организационные мероприятия при подготовке рабочего места и в период выполнения ремонтных работ включают: оформление наряда-допуска (наряда) или распоряжения; допуск к работе; надзор во время работы; занесение в журнал записей о перерывах в работе, переходов на другое рабочее место, об окончании работы.

Наряд-допуск (наряд) - составленное на специальном бланке распоряжение на безопасное проведение работы, определяющее ее содержание, место, время начала и окончания, необходимые меры безопасности, состав бригады и лиц, ответственных за безопасное выполнение работы.

Работающие отвечают за выполнение ими правил безопасности и указаний, полученных при допуске к работе и во время работы.

ПЕРЕЧЕНЬ ЛИТЕРАТУРЫ

1. Правила устройства электроустановок (ПУЭ). 7-е изд. - М.:Изд-во НЦ ЭНАС, 2003.

2. Правила техники эксплуатации электроустановок потребителей. Энергосервис. - М., 2003.(ПТЭЭ)

3. Акимова Н.А., Котеленец Н.Ф., Сентюрихин Н.И. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования. - М.: Изд-во «Мастерство», 2002.

. Атабеков В.Б. Монтаж электрических сетей и силового электрооборудования. - М.: Высшая школа, 2007. Живов М.С. Монтаж осветительных электроустановок. - М.: Высшая школа, 2007.

. Живов М.С. Электромонтажник по распределительным устройствам промышленных предприятий. - М.: Высшая школа, 2007.

. Кисаримов Р.А. Ремонт электрооборудования. - М.: Радио Софт, 2005.

.Сибикин Ю.Д., Сибикин М.Ю. Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий. - М.: Академия, 2003.
