Ссылочная
целостность
Рисунок 1.3 Логическая схема базы данных
1.4 Выбор целевой СУБД и среды разработки
клиентского приложения
Для правильного выбора целевой СУБД следует
рассмотреть существующие на сегодняшний день широко применяемые и самые
популярные СУБД, их возможности, преимущества и недостатки. Затем на основании
анализа полученных данных сделать выбор и преступить к разработке.SQL
Server.SQL Server - одна из наиболее мощных СУБД архитектуры клиент - сервер.
Эта СУБД позволяет удовлетворять такие требования, предъявляемые к системам
распределенной обработке данных, как тиражирование данных, параллельная
обработка, поддержка больших баз данных на относительно не дорогих аппаратных
платформах при сохранении несмежного управления.SQL Server не предназначен
непосредственно для разработки пользовательских приложений, а выполняет функции
управления базой данных. Для пользовательского приложения SQL Server является
мощным источником генерации и управления нужными данными.SQL Server
предназначен исключительно для поддержки систем, работающих в среде
клиент-сервер. Он поддерживает широкий спектр средств разработки и максимально
прост в интеграции с приложениями, работающими на ПК.Server позволяет шифровать
базу данных, файлы данных или файлы журналов, не внося в приложения никаких
изменений.
В SQL Server имеется возможность зеркалирования
БД. Сбои в оборудовании способны повредить страницы данных БД. С помощью SQL
Server главный и зеркальный компьютеры могут прозрачно для пользователей и
приложений восстанавливать работоспособность после ошибок.
Благодаря переработанной архитектуре установки,
настройки и конфигурирования в SQL Server 2008 значительно улучшено его
обслуживание, что позволило отделить процесс физического копирования программы
на оборудование от настройки программного обеспечения SQL Server.
Встроенные запросы LINQ (Language Integrated
Query) позволяют разработчикам вместо использования SQL-запросов обращаться к
данным из программ на управляемых языках, например C# или VB.NET.
Недостатком SQL Server является то, что он
функционирует только на платформе Windows..-
свободная система управления базами данных. Разработку и поддержку MySQL
осуществляет корпорация Oracle. Продукт распространяется как под GNU General
Public License, так и под собственной коммерческой лицензией.
Гибкость СУБД MySQL обеспечивается поддержкой
большого количества типов таблиц: пользователи могут выбрать как таблицы типа
MyISAM, поддерживающие полнотекстовый поиск, так и таблицы InnoDB, поддерживающие
транзакции на уровне отдельных записей.портирована на большое количество
платформ: AIX, BSDi, FreeBSD, HP-UX, Linux, Mac OS X, NetBSD, OpenBSD, OS/2
Warp, SGI IRIX, Solaris, SunOS, SCO OpenServer, SCO UnixWare, Tru64, Windows
95, Windows 98, Windows NT, Windows 2000, Windows XP, Windows Server 2003,
WinCE, Windows Vista и Windows 7.имеет API для языков Delphi, C, C++, Эйфель,
Java, Лисп, Perl, PHP, Python, Ruby, Smalltalk, Компонентный Паскаль и Tcl,
библиотеки для языков платформы .NET, а также обеспечивает поддержку для ODBC
посредством ODBC-драйвера MyODBC.
Firebird.-
компактная, кроссплатформенная, свободная система управления базами данных
(СУБД), работающая на Linux,
Microsoft
Windows и разнообразных Unix
платформах.
В качестве преимуществ Firebird
можно отметить многоверсионную архитектуру, обеспечивающую параллельную
обработку оперативных и аналитических запросов (это возможно потому, что
читающие пользователи не блокируют пишущих), компактность (дистрибутив 5Mb),
высокую эффективность и мощную языковую поддержку для хранимых процедур и
триггеров.
Firebird
используется в различных промышленных системах (складские и хозяйственные,
финансовый и государственный сектора) с 2001 г. Это коммерчески независимый
проект C и C++
программистов, технических советников и разработчиков мультиплатформенных
систем управления базами данных, основанный на исходном коде, выпущенном
корпорацией Borland
25 июля 2000 года в виде свободной версии Interbase
6.0.
Среди недостатков: отсутствие кеша результатов
запросов, полнотекстовых индексов.
Один сервер Firebird может обрабатывать
несколько сотен независимых баз данных, каждую с множеством пользовательских
соединений. Он является полностью свободным от лицензионных отчислений даже для
коммерческого использования.
Рассмотрев указанные СУБД и, взвесив их плюсы и
минусы (табл. 1.4), выбор пал на СУБД MySQL, т.к. она проста в использовании,
имеет достаточно низкие системные требования и бесплатна.
Таблица 1.4 Сводная таблица оценок СУБД
СУБД
|
Microsoft
SQL Server
|
MySQL
|
Firebird
|
Стоимость
|
3
|
5
|
5
|
Надежность
|
5
|
5
|
5
|
Простота
разработки
|
4
|
5
|
3
|
Средства
поддержки целостности данных
|
5
|
5
|
5
|
Интерфейс
для языков 3 поколения
|
4
|
5
|
4
|
Требуемая
операционная система
|
2
|
5
|
5
|
В качестве среды разработки была выбрана среда Lazarus.
Программный продукт написан на языке программирования Object Pascal.
Преимущества Lazarus:
) быстрота разработки приложения;
) высокая производительность
разработанного приложения;
) низкие требования разработанного
приложения к ресурсам компьютера;
) бесплатность;
) кроссплатформенность.
1.5 Физическое проектирование
базы данных
Физическое проектирование базы данных - это
процесс создания описания конкретной реализации базы данных, размещаемой во
вторичной памяти. На этом этапе рассматриваются основные отношения, организация
файлов и индексов, предназначенных для обеспечения эффективного доступа к
данным, а также все связанные с этим ограничения целостности и средства защиты.
Физическое проектирование является третьим и
последним этапом создания проекта базы данных, при выполнении которого
проектировщик принимает решения о способах реализации разрабатываемой базы
данных. Во время предыдущего этапа проектирования была определена логическая
структура базы данных (которая описывает отношения и ограничения в рассматриваемой
прикладной области). Хотя эта структура не зависит от конкретной целевой СУБД,
она создается с учетом выбранной модели хранения данных, например реляционной,
сетевой или иерархической. Однако, приступая к физическому проектированию базы
данных, прежде всего необходимо выбрать конкретную целевую СУБД. Поэтому
физическое проектирование неразрывно связано с конкретной СУБД. Между
логическим и физическим проектированием существует постоянная обратная связь,
так как решения, принимаемые на этапе физического проектирования с целью
повышения производительности системы, способны повлиять на структуру логической
модели данных.
Как правило, основной целью физического
проектирования базы данных является описание способа физической реализации
логического проекта базы данных. В случае реляционной модели данных под этим
подразумевается следующее:
• создание набора реляционных таблиц и
ограничений для них на основе информации, представленной в глобальной
логической модели данных;
• определение конкретных структур хранения
данных и методов доступа к ним, обеспечивающих оптимальную производительность
СУБД;
• разработка средств защиты создаваемой
системы.
Целью физического проектирования является
создание базовой функциональной схемы реляционной базы данных на основе глобальной
логической модели данных. Структура уточненных полей таблиц базы данных

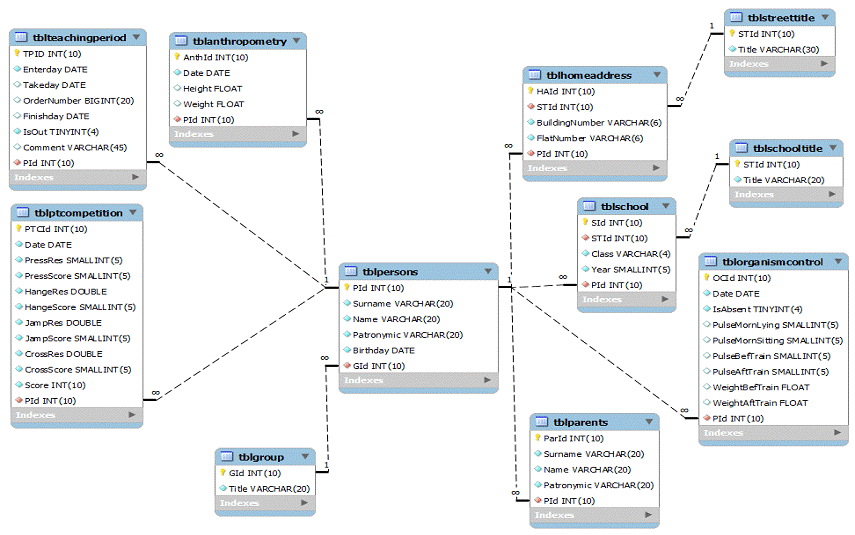

представлена в таблицах 1.5-1.15. Схема физического проектирования БД
представлена на Рис. 1.4.
Таблица 1.5 Список группы (TblGroup)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
GId
|
Id группы
|
Числовой
|
4
|
|
|
|
ключ
|
|
Title
|
Название
группы
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Таблица 1.6 Список улиц (TblStreetTitle)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
STId
|
Id улицы
|
Числовой
|
4
|
|
|
|
ключ
|
|
Title
|
Название
улицы
|
Текстовый
|
30
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Таблица 1.7. Список учебных заведений (TblSchoolTitle)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
STId
|
Id уч. заведения
|
Числовой
|
4
|
|
|
|
ключ
|
|
Title
|
Название
уч. завед-я
|
Текстовый
|
30
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Таблица 1.8. Домашний адрес (TblHomeAddress)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
HAId
|
Id дом. адреса
|
Числовой
|
4
|
|
|
|
ключ
|
|
STId
|
Id улицы
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
BuildingNumber
|
№
дома
|
Текстовый
|
6
|
|
|
NOT NULL
|
|
Обязательное
поле
|
FlatNumber
|
№
квартиры
|
Текстовый
|
6
|
|
|
NOT NULL
|
|
Обязательное
поле
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.9. Учебные заведения (TblSchool)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
SId
|
Id уч. зав.
|
Числовой
|
4
|
|
|
|
ключ
|
|
STId
|
Id уч. заведения
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Class
|
Класс
|
Текстовый
|
2
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Year
|
Год
|
Числовой
|
6
|
|
|
NOT NULL
|
|
Обязательное
поле
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.10. Список спортсменов (TblPersons)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
|
ключ
|
|
Surname
|
Фамилия
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Name
|
Имя
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Patronymic
|
Отчество
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
GId
|
Id группы
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.11. Родители спортсменов (TblParents)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
ParId
|
Id родителя
|
Числовой
|
4
|
|
|
|
ключ
|
|
Surname
|
Фамилия
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Name
|
Имя
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Patronymic
|
Отчество
|
Текстовый
|
20
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.12. Период Обучения (TblTeachingPeriod)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
TPId
|
Id периода
|
Числовой
|
4
|
|
|
|
ключ
|
|
Enterday
|
Дата
поступления
|
Дата
|
3
|
|
|
NOT NULL
|
индекс
|
Обязательное
поле
|
Takeday
|
Дата
зачисления
|
Дата
|
3
|
|
NULL
|
|
|
|
OrderNumber
|
№
приказа
|
Дата
|
3
|
|
NULL
|
|
|
|
Finishday
|
Дата
окончания
|
Числовой
|
8
|
|
NULL
|
|
|
|
IsOut
|
Выбыл?
|
Логический
|
1
|
|
|
NOT NULL
|
|
Обязательное
поле
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.13.
Контроль организма (TblOrganismControl)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
OCId
|
Id
|
Числовой
|
4
|
|
Date
|
Дата
|
Дата
|
3
|
|
|
NOT NULL
|
|
Обязательное
поле
|
IsAbsent
|
Пропуск?
|
Логический
|
1
|
|
False
|
NOT NULL
|
|
Обязательное
поле
|
PulseMornLying
|
Пульс
утром лежа
|
Числовой
|
2
|
|
NULL
|
|
|
|
PulseMornSitting
|
П.
Утром
сидя
|
Числовой
|
2
|
|
NULL
|
|
|
|
PulseBefTrain
|
П.
до тренировки
|
Числовой
|
2
|
|
NULL
|
|
|
|
PulseAftTrain
|
П.
после тренировки
|
Числовой
|
2
|
|
NULL
|
|
|
|
WeightBefTrain
|
Вес
до тренировки
|
Вещественный
|
4
|
3
|
NULL
|
|
|
|
WeightAftTrain
|
В.
После тренировки
|
Вещественный
|
4
|
3
|
NULL
|
|
|
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.14. Соревнования по ОФП (TblPTCompetition)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
PTCId
|
Id
|
Числовой
|
4
|
|
|
|
ключ
|
|
Date
|
Дата
|
Дата
|
3
|
|
|
NOT NULL
|
|
Обязательное
поле
|
PressRes
|
Пресс
результат
|
Числовой
|
2
|
|
|
NOT NULL
|
|
Обязательное
поле
|
PressScore
|
П.
очки
|
Числовой
|
2
|
|
|
NOT NULL
|
|
Обязательное
поле
|
HangeRes
|
Вис
рез-ат
|
Вещественный
|
8
|
3
|
|
NOT NULL
|
|
Обязательное
поле
|
HangeScore
|
Вис
очки
|
Числовой
|
2
|
|
|
NOT NULL
|
|
Обязательное
поле
|
JumpRes
|
Прыжок
рез-ат
|
Вещественный
|
8
|
3
|
|
NOT NULL
|
|
Обязательное
поле
|
JumpScore
|
П.
очки
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
CrossRes
|
Кросс
рез-ат
|
Вещественный
|
8
|
3
|
|
NOT NULL
|
|
Обязательное
поле
|
CrossScore
|
К.
очки
|
Числовой
|
2
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Score
|
Сумма
очков
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Таблица 1.15. Антропометрические данные (TblAnthropometry)
Наименование
поля
|
Содержание
поля
|
Тип
поля
|
Размерность
|
Кол-во
знаков после запятой
|
Значение
по умолчанию
|
Условие
на значение
|
Ключ
или индекс
|
Сообщение
об ошибке
|
AnthId
|
Id
|
Числовой
|
4
|
|
|
|
ключ
|
|
Date
|
Дата
|
Дата
|
3
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Height
|
Рост
|
Вещественный
|
4
|
3
|
NULL
|
|
|
|
Weight
|
Вес
|
Вещественный
|
4
|
3
|
NULL
|
|
|
|
PId
|
Id спортсмена
|
Числовой
|
4
|
|
|
NOT NULL
|
|
Обязательное
поле
|
Рис. 1.4 Физическое проектирование базы данных
2. Разработка программного продукта
пользовательский интерфейс информация спортсмен
2.1 Структура программного продукта
Структура меню приложения
) Файл. Выход
) Редактировать. Список
групп. Занимающиеся. Список улиц. Домашний адрес. Список
учебных заведений. Учебные заведения. Период обучения. Данные о
родителях. Контроль организма. Соревнования по ОФП. Антропометрические
данные
) Отчет. Занимающиеся. Антропометрические
данные. Посещаемость
) Визуализация. Антропометрия:
Рост. Антропометрия: Вес. Пульс до/после тренировки. Вес до/после
тренировки
2.2 Реализация бизнес-правил
Бизнес-правила - набор условий, которые
управляют деловым событием, чтобы оно происходило так, как нужно для
предприятия (или клиента).
Клиенты формулируют правила, определяя все
возможные и допустимые условия делового события, а также условия, которые
недопустимы или нежелательны.
Эти правила определяются целым рядом факторов,
включая директивы распорядительных органов, промышленные стандарты, деловую
хватку и простой здравый смысл.
Важной частью моделирования процессов
функционирования предприятия является выделение и учет всех (без исключения)
существующих в нем бизнес-правил.
В программном продукте бизнес-правила
реализуются с помощью SQL
запросов для таблиц, имеющий слабый тип:
) Формирование представления
«Спортсмены» на основании таблиц «Список группы», «Спортсмены». Для отражения
представления выбираются столбцы: PId,
Surname, Name,
Patronymic, Bithday,
GId, Title.
SQL запрос:
p.*, g.TitleTblPersons AS p,
TblGroup AS gp.GId=g.GId
2) Формирование представления «Домашний
адрес» на основании таблиц «Спортсмены», «Список улиц», «Домашний адрес». Для
отражения
представления
выбираются
столбцы:
Surname, Name, Patronymic, HAId, Title, STId, BuildingNumber, FlatNumber, PId.
SQL
запрос:
SELECT CONCAT(p.Surname,''
'',p.Name,'' '',p.Patronymic) AS SNP, mi.*, st.TitleTblHomeAddress AS mi,
TblPersons AS p, TblStreetTitle AS st(mi.PId=p.PId) AND (mi.STId=st.STId)
3) Формирование представления «Учебные
заведения» на основании таблиц «Спортсмены», «Список учебных заведений»,
«Учебные заведения». Для отражения представления выбираются столбцы: Surname,
Name, Patronymic,
SId, Title,
STId, Year,
Class, PId.
SQL запрос:
SELECT CONCAT(p.Surname,''
'',p.Name,'' '',p.Patronymic) AS SNP, s.*, st.TitleTblPersons AS p, TblSchool
AS s, TblSchoolTitle AS st(p.PId=s.PId) AND (s.STId=st.STId)
4) Формирование представления «Период
обучения» на основании таблиц «Спортсмены», «Период обучения». Для
отражения
представления
выбираются
столбцы:
Surname, Name, Patronymic, TPId, Enterday, Takeday, OrderNumber, Finishday,
IsOut, PId. SQL запрос:
CONCAT(p.Surname,'' '',p.Name,''
'',p.Patronymic) AS SNP, tp.*TblPersons AS p, TblTeachingPeriod AS
tpp.PId=tp.PId
5) Формирование представления «Родители»
на основании таблиц «Спортсмены», «Родители». Для отражения представления
выбираются столбцы: Surname,
Name, Patronymic,
ParId, Surname,
Name, Patronymic,
PId. SQL
запрос:
CONCAT(p.Surname,'' '',p.Name,''
'',p.Patronymic) AS SNP, par.*TblPersons AS p, TblParents AS parp.PId=par.PId
6) Формирование представления «Контроль
организма» (TblOrganismControlView)
на основании таблиц «Спортсмены», «Контроль организма». Для отражения представления
выбираются столбцы: Surname,
Name, Patronymic,
OCId, Date,
PulseMornSitting, PulseMornLying,
PulseBefTrain, PulseAftTrain,
WeightBefTrain, WeightAftTrain,
IsAsent, PId.
SQL запрос:
SELECT CONCAT(p.Surname,''
'',p.Name,'' '',p.Patronymic) AS SNP, oc.*TblPersons AS p, TblOrganismControl
AS oc
WHERE p.PId=oc.PId
7) Формирование представления
«Соревнования по ОФП» на основании таблиц «Спортсмены», «Соревнования по ОФП».
Для
отражения
представления
выбираются
столбцы:
Surname, Name, Patronymic, PTCId, Date, PressRes, PressScore, HangeRes,
HangeScore, JampRes, JampScore, CrossRes, CrossScore, Score, PId. SQL
запрос:
CONCAT(p.Surname,'' '',p.Name,''
'',p.Patronymic) AS SNP, ptc.*TblPersons AS p, TblPTCompetition AS
ptcp.PId=ptc.PId
8) Формирование представления
«Антропометрические данные» на основании таблиц «Спортсмены»,
«Антропометрические данные». Для отражения представления выбираются столбцы: Surname,
Name, Patronymic,
AnthId, Date,
Height, Weight,
PId. SQL
запрос:
CONCAT(p.Surname,'' '',p.Name,''
'',p.Patronymic) AS SNP, a.*TblPersons AS p, TblAnthropometry AS ap.PId=a.PId
9) Формирование отчета «Посещаемость». SQL
запрос:
SELECT SNP,
IsAbsent,Date,PIdTblOrganismControlView
BY SNP,
Date ASC
.3 Руководство программиста
) Назначение и условия применения
программы
Программный продукт предназначен для
автоматизации хранения и обработки информации о спортсменах и их достижениях.
Функции:
хранение данных о спортсменах
добавление и изменение данных
фильтрация данных по нескольким полям
формирование отчетов
построение графиков
Условия для выполнения программы
процессор с тактовой частотой 1 ГГц и выше
50 МБ оперативной памяти
15 МБ свободного места на жестком диске;
операционная система Microsoft Windows
XP/Vista/7
СУБД MySQL версии 5.5.28
) Характеристики программы
время загрузки 2-3 секунды
режим работы: запуск по мере необходимости.
) Обращение к программе вход
осуществляется с помощью исполняемого модуля
) Входные и выходные данные
Входные:
данные о спортсменах, которые вводит тренер
Выходные:
отчеты
графики
) Сообщения
перед удалением записи отображается диалог для
подтверждения или отмены удаления.
.4 Руководство оператора
) Назначение программы
Программный продукт предназначен для автоматизации
хранения и обработки информации о спортсменах и их достижениях.
) Условия выполнения программы
процессор с тактовой частотой 1 ГГц и выше
50 МБ оперативной памяти
15 МБ свободного места на жестком диске;
операционная система Microsoft Windows XP/Vista/7
СУБД MySQL версии 5.5.28
) Выполнение программы
Запуск программы осуществляется с помощью
исполняемого файла CourseProject.exe,
после чего откроется главное окно приложения (Рис. 2.1).

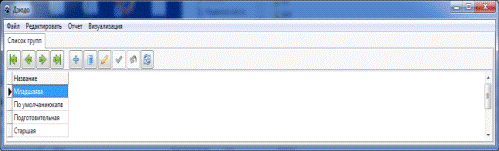

Рис. 2.1 Главное окно приложения
Тренер может добавлять и изменять данные о
спортсменах. Для этого ему нужно в меню Редактировать выбрать нужную таблицу
(Рис. 2.2).

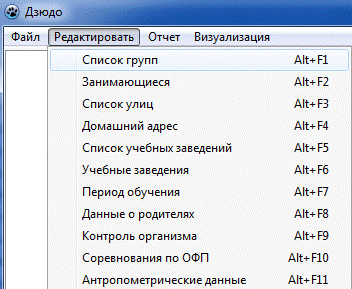

Рис. 2.2 Меню Редактировать
Для добавления новой записи нужно нажать
комбинацию клавиш Ctrl+N,
в результате отобразятся поля, в которые следует ввести данные.
Для изменения текущей записи - Ctrl+E,
в результате отобразятся поля, в которых следует редактировать данные.
Для сохранения введенных данных используется
комбинация Ctrl+Enter,
а для отмены Ctrl+Space.
Для удаления - Ctrl+Delete.
Навигация по записям осуществляется с помощью
стрелок (вверх, вниз, влево, вправо).
Для перехода к первой записи - Ctrl+Home,
к последней - Ctrl+End.
Для фильтрации данных следует нажать комбинацию Ctrl+F,
в результате отобразятся поля для фильтрации, в которые следует ввести данные,
по которым она будет.
В меню Отчет тренер может выбрать интересующий
его отчет (Рис. 2.3).
Рис. 2.3 Меню Отчет
В меню Визуализация тренер может выбрать
интересующий его график (Рис. 2.4.).
Рис. 2.4.Меню Визуализация

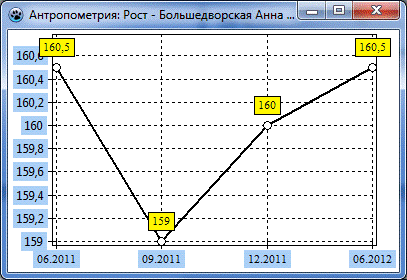

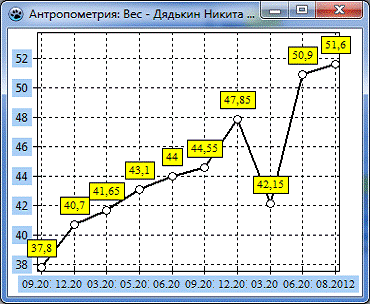

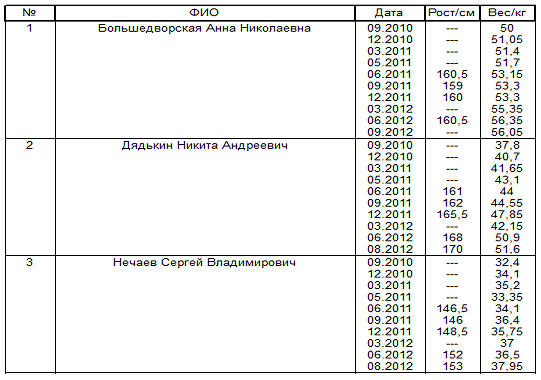

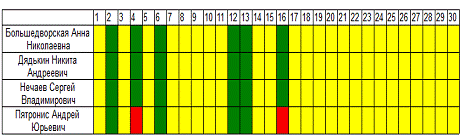

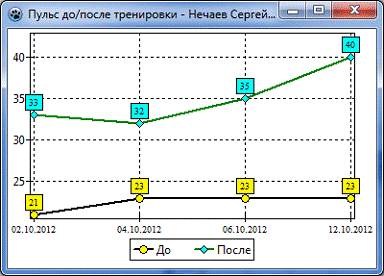

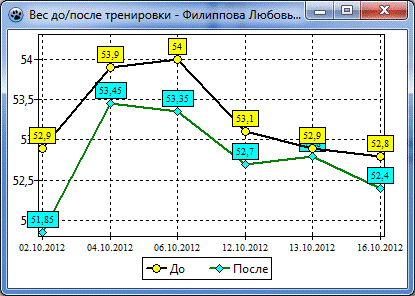

Примеры отчетов и графиков приведены в
Приложении 2.
) Сообщения оператору
перед удалением записи отображается диалог для
подтверждения или отмены удаления
ошибка при вводе или редактировании данных
приведет к отображению стандартного сообщения для MySQL
сообщения об ошибке, это приведет к потере введенных данных.
2.5 Тестирование программного продукта
Тестирование программного обеспечения - процесс
исследования программного обеспечения (ПО) с целью получения информации о
качестве продукта. Существует множество подходов к решению задачи тестирования
и верификации ПО, но эффективное тестирование сложных программных продуктов -
это процесс в высшей степени творческий, не сводящийся к следованию строгим и
чётким процедурам или созданию таковых. Качество программного обеспечения можно
определить как совокупную характеристику исследуемого ПО с учётом следующих
составляющих:
надёжность
сопровождаемость
практичность
эффективность
мобильность
функциональность
Тестирование работоспособности программного
продукта прошло успешно. Выявленные недочеты были устранены. Тестирование
показало корректность выполнения всех функций:
хранение данных о спортсменах
добавление и изменение данных
фильтрация данных по нескольким полям
формирование отчетов
построение графиков
При вводе некорректных данных пользователю будет
показано сообщение с указанием ошибки.
Внештатное прерывание работы программного
продукта во время добавления или редактирования приведет к потере
введенных/измененных данных, т.е. новая запись не будет добавлена или данные не
будут изменены.
Выводы
Первым этапом был анализ предметной области,
который выявил отсутствие программ подобного рода (ввиду специфичности
обрабатываемых данных).
На концептуальном этапе проектирования базы
данных были установлены типы сущностей, связей, построена ER-диаграмма и карта
транзакций.
На этапе логического проектирования были
определены атрибуты сущностей и их домены. Концептуальная модель данных
преобразована в логическую модель данных, которая стала учитывать особенности
выбранной модели организации данных в целевой СУБД. Спроектирована логическая
схема базы данных.
На следующем этапе был произведен анализ СУБД, в
результате которого предпочтение было отдано СУБД MySQL.
Также была определена среда разработки - Lazarus.
На этапе физического проектирования была
разработана структура программного продукта, определены основные функции и
описаны бизнес-правила.
Заключительным этапом стала разработка
программного продукта и его тестирование, составление руководства пользователя
и программиста.
В ходе выполнения курсового проекта были
достигнуты поставленные цели и задачи, доказательством чего является
разработанный программный продукт «Система ведения статистики секции Дзюдо»,
предназначенный для автоматизации ведения журнала о спортсменах в секции “Дзюдо”
г. Усть-Кута. Программа включает в себя набор основных функций, которые
необходимы для ведения такого журнала.
Приложение 1
Техническое задание на разработку программного
продукта
Разрабатываемый программный продукт предназначен
для оптимизации процесса учета и ведения статистики о достижениях тех, кто
занимается в секции “Дзюдо”.
. Основания для разработки
Учебный план СибГАУ.
. Назначение разработки
Программный продукт предназначен для учета и
ведения статистики о достижениях спортсменов.
. Требования к программе
.1. Требования к функциональным
характеристикам
.1.1. Функции
хранение данных о спортсменах
добавление и изменение данных
фильтрация данных по нескольким полям
формирование отчетов
построение графиков
.1.1. Временные характеристики
Нет требований.
.2. Требования к надежности
Программа должна проводить проверку корректности
вводимых данных. В случае некорректных данных должна выводить сообщение об
ошибке. Нештатные ситуации не должны приводить к потере данных.
.3. Условия эксплуатации
Нет требований.
.4. Требования к составу и параметрам
технических средств
процессор с тактовой частотой 1 ГГц и выше
50 МБ оперативной памяти
15 МБ свободного места на жестком диске;
.5. Требования к информационной и
программной совместимости
операционная система Microsoft Windows
XP/Vista/7
СУБД MySQL версии 5.5.28
.6. Требования к маркировке и упаковке
Нет требований
.7. Требования к программной документации
Нет требований
. Стадии и этапы разработки
концептуальное проектирование БД
логическое проектирование БД
физическое проектирование БД
создание основной части программы
реализация механизма построения отчетов и
графиков
тестирование программы
Приложение № 2
Графики и отчеты
Рисунок 1. Отчет «антропометрические данные»
Рисунок 2. Отчет «Посещаемость»
Рисунок 3. График «Антропометрия: Рост»
Рисунок 4. График «Антропометрия: Вес»
Рисунок 5. График «Пульс до/после тренировки»
Рисунок 6. График «Вес до/после тренировки»
Похожие работы на - Система ведения статистики секции Дзюдо
|
