Тема: Насос відцентровий

Виконала Бондарчук Л. Ф., ФЛА 507

Перевірив Білякович О. М.

КИІВ 2015

Содержание

Введение

Раздел 1. Описание технологического оборудования

Раздел 2. Эксплуатация технологического оборудования

Раздел 3. Организация технического обслуживания технологического оборудования

Выводы

Список литературы

Введение

Безопасность работы транспортных средств любых типов в значительной степени зависит от качества топлива, которое потребляют их двигатели. Качество топлива, в свою очередь, напрямую зависит от технического состояния оборудования предприятий, осуществляющих отпуск горючего.

Технологии транспортировки, хранения, подготовки к выдаче и самой выдачи горючего включает обслуживание большого количества складского и специального оборудования предприятий топливо обеспечения. Правильное применение оборудования для выполнения всех операций с топливом обеспечит высокую эффективность предприятий топливо обеспечения.

Средства перекачки горючего используются как на линии приема в резервуары, так и на линии выдачи горючего потребителю.

Подбор средств перекачки осуществляется сопоставляя параметры поставленной задачи и технические характеристики насосов. При этом учитывается вязкость и давление насыщенных паров горючего; подача насоса должна соответствовать объему перекачки на линии приема или среднесуточной расходу на линии выдачи. В некоторых случаях может возникнуть необходимость установления параллельно двух или более насосов.

Во время выполнения домашнего задания нужно описать назначение, конструкцию и принцип работы центробежного насоса. Кроме этого, нужно проанализировать условия работы данного объекта, которые влияют на его эксплуатацию, подробно описать особенности эксплуатации (использования по назначению) центробежного насоса, определить виды и периодичность технического обслуживания, подробно описать технологию работ, предусмотренных каждым видом ТО.

Раздел 1. Описание технологического оборудования

Насосы центробежные двустороннего входа для перекачивания нефтепродуктов (Рис. 1.1.) и агрегаты электронасосные на их основе, предназначенные для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов.

Рис. 1.1. Насос центробежный нефтяной

насос центробежный перекачивание нефтепродукт

Насосы типа НДв, НДс - центробежные, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом (Таблица 1.1). Корпус насоса имеет разъем в горизонтальном плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя.

Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. Для предотвращения протечек по валу применяются торцовые уплотнения.

Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2мм.

Таблица 1.1

Технические характеристики центробежных нефтяных насосов типа НД

Агрегат состоит из насоса и приводного двигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

Корпус насоса представляет собой стальную или чугунную отливку и имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса, благодаря чему возможна разборка насоса без отсоединения трубопроводов и снятия двигателя. Крышка корпуса продолжает конфигурацию каналов корпуса.

В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой, для присоединения вакуумнасоса или подключения системы вакууммирования. В спиральной части крышки насоса предусмотрены два отверстия М16х1,5 для присоединения трубопроводов подачи перекачиваемой жидкости к одинарным торцовым уплотнениям. В случае комплектации насосов двойным торцовым уплотнением эти отверстия закрыты пробками.

В корпусе насоса имеются шесть отверстий М16х1,5, закрытые пробками: четыре (в зоне торцового уплотнения и на патрубках насоса) -для слива остатков жидкости при длительной остановке насоса; два (на фланцах патрубков насоса) - для установки манометра и мановакуумметра.

Для отвода утечек в ваннах корпуса насоса 6НДв-Бт выполнены два отверстия М24х2. Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат радиальный двухрядный сферический и радиально-упорный двухрядный подшипники, размещенные в корпусах подшипников, установленных в корпусе насоса Радиально-упорный двухрядный подшипник установлен со стороны «муфтового» конца вала. Охлаждение подшипников обеспечивается подводом охлаждающей жидкости к корпусам подшипников через отверстия М24х2. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По просьбе потребителя возможно изготовление насоса с правым вращением ротора (по часовой стрелке ).

Рабочее колесо - двустороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые усилия воспринимаются радиально-упорным двухрядным подшипником. На рабочем колесе установлены защитные кольца. В корпусе насоса установлены уплотняющие кольца, защищающие корпус и крышку корпуса от износа и уменьшающие перетечки жидкости из напорной полости во всасывающую.

Для предотвращения протечек жидкости по валу в насосе устанавливаются торцовые уплотнения (одинарные торцовые уплотнения со вспомогательной манжетой или двойные торцовые уплотнения). Втулки торцового уплотнения уплотнены по валу кольцом резиновым и зафиксированы от перемещения винтом. Узел уплотнения закреплен в корпусе четырьмя шпильками 10 и уплотнен по корпусу резиновым кольцом.

Одинарное торцовое уплотнение вала выполнено в виде единого уплотнительного модуля, состоящего из собственно одинарного торцового уплотнения, установленного на втулке в стакане, который закрыт крышкой. В крышке установлена манжета с минимальным зазором по валу. Для исключения подсоса воздуха и для охлаждения торцовых уплотнений обеспечивается подвод перекачиваемой жидкости от спиральной камеры насоса.

В стакане выполнены два отверстия М16х1,5, (закрытые резиновыми пробками), для обеспечения возможности подключения смыва или продувки полости между основным и дополнительным уплотнениями, а также для возможного подключения электроконтактного манометра (ЭКМ). В случае отсутствия смыва или продувки для увеличения ресурса работы манжеты рекомендуется полость между основным и дополнительным уплотнениями заполнить на 1/2 любой консистентной смазкой.

При подключении ЭКМ при стабильной работе уплотнения (без превышения предельно допустимой концентрации) утечки проходят по валу вдоль манжеты и отводятся в сборник. В случае выхода из строя основного уплотнения давление в полости между основным и вспомогательным уплотнениями повышается и ЭКМ дает сигнал на отключение насосного агрегата.

Двойное торцовое уплотнение состоит из двух одинарных торцовых уплотнений, собранных на втулке в стакане, закрытом крышкой. Гидравлический затвор и охлаждение двойного торцового уплотнения обеспечивается посредством подвода нейтральной жидкости к торцовому уплотнению.

Для отделения перекачиваемой среды от внешней среды и отвода тепла трения через отверстия М16х1,5, закрытые пробками 7, обеспечивается циркуляция затворной жидкости (Рис.1.2.). Систему подачи затворной жидкости в торцовое уплотнение выбирает и устанавливает потребитель. Простейшая схема подачи затворной жидкости в случае использования термосифона приведена на рисунке.

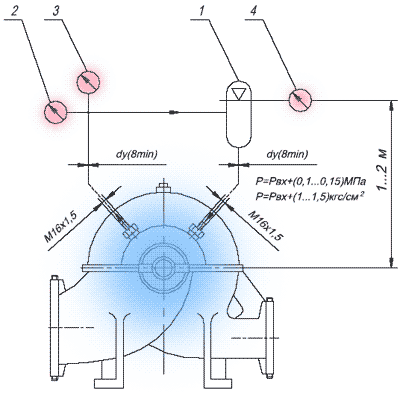

Рис.1.2. Схема подачи затворной жидкости к двойному торцовому уплотнению с использованием термосифона: 1 - гидроаккумулятор, вмещающий 10-15 литров воды или минерального масла вязкостью до 2-10-5 м2/с (20сСт) с содержанием твердых включений не превышающих по массе 0,05% и размеру более 0,2 мм; 2 - термометр; 3 - манометр; 4 - указатель уровня

Графическая характеристика насоса 6НДв-Бт (Рис.1.3.)

Характеристики подачи и напора насоса 6НДв-Бт, 6НДв-Бт-Е при частоте вращения - 24,2 с-1 (1450 об/мин)

Жидкость - вода p=1000 кг/м3

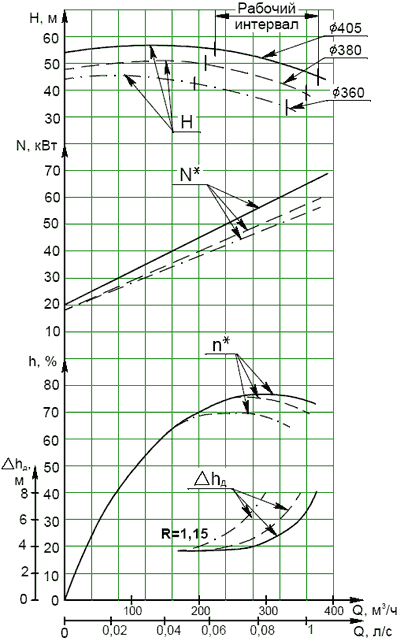

Рис.1.3. Графическая характеристика насоса 6НДв-Бт:- подача, Н - напор, N - мощность

Рис.1.4. Габаритный чертеж насоса

Рис.1.5. Габаритный чертеж агрегата

Условное обозначение насоса (агрегата) при заказе, переписке и в технической документации должно быть:

Насос (агрегат) 6НДв-Бт-Е У2 ТУ3631-066-05747979-96, где 6- диаметр напорного патрубка в мм, уменьшенный в 25 раз;

НД - насос двустороннего входа

в - высоконапорный;

Б -бензиновый;

т - одинарное торцовое уплотнение ;

Е - стальной корпус;

НДв-Бтд-Е У2 ТУ3631-066-05747979-96,

то же, и с двойным торцовым уплотнением (тд).

НДв-Бт У3.1 ТУ3631-066-05747979-96,

то же, в чугунном корпусе и с одинарным торцовым уплотнением.

Для более полного удовлетворения требований заказчика в части обеспечения необходимых параметров предусмотрены подрезка рабочих колес и использование насосов при пониженной частоте вращения.

При поставке насоса с обточенными по внешнему диаметру рабочими колесами к обозначению типоразмера насоса добавляется индекс:

«а» - первая обточка рабочего колеса (диаметр колеса 380мм);

«б» - вторая обточка рабочего колеса (диаметр колеса 360мм)

Применение

·              в насосных станциях нефтеперерабатывающих заводов для перекачивания этилированных бензинов по ГОСТ 2084-77 (А-72, А-76, АИ-91, АИ-93, АИ-95, АИ-90), неэтилированных бензинов, ортоксилола, прямогонного бензина, мазутов, вакуумного газойля, а также летнего, зимнего и арктического дизельного топлива по ГОСТ 305-82

·              в технологических процессах газоперерабатывающих комплексов и заводов стабилизации конденсатов для перекачивания товарной нефти, бензиновых фракций, стабильного конденсата, воды с примесями нефтепродуктов

·              в производственных процессах нефтехимических компаний для перекачивания сырой, некондиционной нефти, нефти по ГОСТ Р51858-2002

·              в нефтяных терминалах для перевалки автобензинов, дизельного и авиационного топлива, авиационных керосинов

·              в системах обеспечения оперативного и долговременного хранения нефтепродуктов

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

·              применение комплектующих проверенных поставщиков позволяет гарантировать успешную эксплуатацию при температурах до минус 40°С;

·              применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;

·              наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

Раздел 2. Эксплуатация технологического оборудования

подготовка насоса (агрегата) к использованию

Насос (агрегат) при транспортировании, погрузке и разгрузке должен перемещаться в соответствии с ГОСТ 12.3.020-80. Запрещается поднимать агрегат за места, не предусмотренные схемой строповки (за рым болты двигателя или за вал насоса). Силы и моменты, передаваемые от трубопроводов на фланцы насоса (например, от веса трубопроводов, теплового расширения) не должны превышать допустимых значений. При превышении нагрузок, передаваемых трубопроводами на корпус насоса, может быть нарушена герметичность соединений насоса, что приведет к утечкам перекачиваемой жидкости. В этом случае при перекачивании химически активных или горячих жидкостей создается угроза для окружающей среды и здоровья людей! Электрооборудование, эксплуатируемое в помещениях со взрывоопасной зоной должно соответствовать требованиям взрывозащиты. Вид и степень взрывозащиты указываются на табличке электродвигателя. Насосы (агрегаты), предназначенные для применения в потенциально взрывоопасных средах должны соответствовать требованиям ГОСТ Р ЕН13463-5-2009 и иметь маркировку II Gb c IIВ T3, приведенную на табличке насоса (агрегата).

До начала монтажных работ должны быть закончены работы по подготовке фундамента для установки агрегата.

При подготовке фундамента должны выполняться следующие требования:

место установки насоса (агрегата) должно обеспечивать свободный доступ к насосу (агрегату) для его обслуживания во время эксплуатации, а также возможность его разборки и сборки;

масса бетонного фундамента должна не менее, чем в 4 раза превышать массу агрегата;

предусматривать при подготовке фундамента 50-80 мм запаса по высоте для последующей подливки фундаментной рамы цементным раствором;

бетон фундамента должен полностью затвердеть до начала установки агрегата. Поверхность фундамента должна быть горизонтальной и ровной.

длина и ширина бетонного фундамента должна быть не менее чем на 200 мм больше рамы-основания;

необходимо заложить колодцы под фундаментные болты (шпильки) размером 200 х100 мм глубиной 550 мм.

Колодцы должны быть с окнами выходящими за край рамы. Окна необходимы для заливки раствора. После затвердевания раствора, удалить формы колодцев под анкерные болты, разместить фундаментные болты в колодцах.

ИСПОЛЬЗОВАНИЕ АГРЕГАТА

Запуск агрегата в работу производить в следующем порядке:

внимательно осмотреть насос и двигатель. В случае запуска насоса после длительной стоянки провернуть вручную ротор насоса и убедиться в отсутствии помех вращению ротора;

убедиться, что уровень масла в корпусах подшипников не ниже, чем в 10мм от торца кронштейна. При необходимости заполнить маслом корпус подшипника, наполнить колбу масленки маслом и опрокинуть в кронштейн;

проверить наличие охлаждающей жидкости в корпусах подшипников (при необходимости);

проверить наличие охлаждающей и затворной жидкости в гидроаккумуляторе (для насоса с двойным торцовым уплотнением) и ее давление; - подвести затворную (охлаждающую) жидкость к двойным торцовым уплотнениям с учетом направления вращения вала;

проверить направление вращения двигателя пробным его пуском; - открыть задвижку на входном трубопроводе и кран мановакуумметра, за- крыть задвижку на напорном трубопроводе;

заполнить насос и входной трубопровод перекачиваемой жидкостью, подключив систему вакууммирования к резьбовому отверстию М16х1,5 в верхней части крышки насоса.

Если насос работает в системе с подпором, то заполнение насоса и всасывающей линии допускается проводить «самотеком»:

включить двигатель; - открыть кран у манометра и по показаниям прибора убедиться, что напор насоса соответствует напору при закрытой задвижке (нулевой подаче). Работа на закрытую задвижку не более 3 минут; - постепенно открывать задвижку на нагнетании до получения требуемой подачи или напора. З

Порядок контроля работоспособности агрегата.

Периодически (не реже одного раза в сутки) следить за:

показаниями приборов;

герметичностью всех соединений;

давлением и уровнем затворной жидкости (для двойных торцовых уплотнений).

Резкие колебания стрелок приборов, а также повышенный шум и вибрация характеризуют ненормальную работу агрегата. В этом случае необходимо остановить агрегат и устранить неисправности.

Меры безопасности при работе агрегата.

Обслуживание агрегатов периодическое и дистанционное, не требующее постоянного присутствия обслуживающего персонала.

Требования раздела 2 ГОСТ 12.1.003-83 по уровням звукового давления на рабочих местах выполняются при нахождении обслуживающего персонала возле работающих агрегатов не более 15 минут в смену. Остальное время обслуживающий персонал должен находиться в мало- шумном помещении с уровнем звука не более 75 дБА или на расстоянии не менее 10 метров от контура агрегатов.

Запрещается:

последовательная работа насосов;

эксплуатация агрегата без установки защитного ограждения муфты;

устранять неисправности при работающем насосе;

эксплуатация агрегата за пределами рабочего интервала подач;

работа насоса при закрытой напорной задвижке более 3 минут;

запуск насоса без предварительного заполнения перекачиваемой жидкостью;

запуск насоса без подвода охлаждающей жидкости к двойным торцовым уплотнениям;

эксплуатация без подсоединения двигателя насоса и рамы к заземляющему устройству.

ОСТАНОВКА АГРЕГАТА

Остановка агрегата может быть проведена оператором или защитами двигателя.

Порядок остановки агрегата:

закрыть медленно задвижку на напорном трубопроводе;

выключить двигатель, закрыть кран у манометра;

закрыть задвижку на всасывании, кран у мановакуумметра.

При остановке на длительное время и последующей консервации обязательно слить жидкость из насоса и камер торцовых уплотнений через сливные пробки М16х1,5 расположенные в нижней части сальниковых ванн и на фланцах насоса, отключить трубопровод подачи охлаждающей (затворной) жидкости к торцовым уплотнениям.

Агрегат остановить в аварийном порядке в следующих случаях:

при повышении температуры подшипников свыше 358К (85°С);

при нарушении герметичности насоса и трубопроводов;

при резком повышении потребляемой мощности;

при нагреве корпуса двигателя до температуры 363К (90°С).

При аварийной остановке насоса (агрегата) обслуживающий персонал или автоматика должны сначала отключить двигатель (нажатием кнопки “СТОП”), закрыть задвижку на напорном трубопроводе с последующим выполнением остальных операций.

Раздел 3. Организация технического обслуживания технологического оборудования

Таблица 3.1

Регламент технического обслуживания

Техническое обслуживание насоса (агрегата) производится только при его использовании. При этом необходимо:

следить, чтобы температура подшипников не превышала температуру окружающей среды более, чем на 40…50 К (40…50°С) и была не выше 358К (85°С).

Подключение датчика или реле температуры на скобах, фиксирующих стакан подшипника к корпусу. Рекомендуемые приборы - реле температуры типа ДТ-1-Р;

поддерживать необходимое количество масла в корпусах подшипников;

освобождать от масла, промывать и заполнять свежим маслом корпуса подшипников в течении первого месяца работы через 100 часов, а в последующее время через каждые 1000 часов работы насоса производить полную замену масла;

следить за протечками по валу. При пятикратном увеличении протечек необходимо заменить торцовое уплотнение;

постоянно следить за показаниями приборов, не допуская работу насоса за рабочим интервалом подач, и записывать в журнале следующие параметры: -давление на входе в насос; -давление на выходе из насоса; -температуру жидкости на входе в насос; -давление подводимой затворной (охлаждающей) жидкости; -число часов работы насоса.

Выводы

Технологии транспортировки, хранения, подготовки к выдаче и самой выдачи горючего включает обслуживание большого количества складского и специального оборудования предприятий топливо обеспечения. Правильное применение оборудования для выполнения всех операций с топливом обеспечит высокую эффективность предприятий топливо обеспечения.

Во время выполнения домашнего задания изучено назначение, конструкцию и принцип работы центробежного насоса. Кроме этого, были проанализированы условия работы данного объекта, которые влияют на его эксплуатацию, подробно описаны особенности эксплуатации (использования по назначению) центробежного насоса, определены виды и периодичность технического обслуживания, подробно описаны технологии работ, предусмотренных каждым видом ТО.
