Расчет освещения типового этажа жилого здания
Министерство образования и науки
Российской Федерации
Федеральное государственное бюджетное
образовательное учреждение высшего профессионального образования
"Южно-Уральский государственный
университет"
(национальный исследовательский
университет)
Факультет "Заочный
инженерно-экономический"
Кафедра "Системы
электроснабжения"
Расчетно-графическое задание по
электрическому освещению
Выполнил: Мудровский М.С.
Группа: ЗИЭФ - 313 - С
Проверил: Аверина Н.Ю.
Челябинск 2015
Оглавление
1. Расчет освещения методом коэффициента светового потока
жилых помещений типового этажа
2. Расчет этажного аварийного освещения типового этажа
Заключение
Библиографический список
1. Расчет освещения методом коэффициента светового потока
жилых помещений типового этажа
Для освещения помещения будем применять спиралеобразные люминесцентные
энергосберегающие лампы КЭЛ-FS 100
фирмы IEK представленной на рисунке 1.
Технические характеристики в таблице 1.
Рисунок 1-лампа КЭЛ-FS
100.
Таблица 1-технические характеристики КЭЛ-FS 100.
|
Мощность, Вт
|
100
|
80
|
40
|
20
|
13
|
|
Световой поток, лм
|
5100
|
4000
|
2000
|
1000
|
550
|
|
Тип цоколя
|
Е 27
|
Е 27
|
Е 27
|
Е 27
|
Е 27
|
|
Цветовая температура, К
|
4000
|
4000
|
4000
|
4000
|
4000
|
|
Срок службы, ч
|
25000
|
25000
|
25000
|
25000
|
25000
|
|
Размеры лампы, мм
|
268х 105
|
245х 105
|
165х 105
|
135х 105
|
135х 05
|
Определяем количество ламп КЭЛ-FS 100, необходимое для помещения 1. Для этого будем применять метод
коэффициента использования светового потока по формуле [1]. Согласно данному
методу количество ламп определяется по формуле [2].
N
(1)
Где
-
нормируемая освещенность, лк;
-
коэффициент запаса;
S - площадь
освещаемой поверхности, м2;- отношение среднего значения
освещенности к минимальному;
Ф
- световой поток, лм;
ղ -
коэффициент использования светового потока.
Нормируемая
освещенность определяется из таблицы 3 и составляет для данного помещения Ен
= 150 лк. Коэффициент запаса определяется из таблицы 3 и для данного помещения
равен 1,5.
Коэффициент
z, характеризующий неравномерность освещения, является
функцией многих переменных и в набольшей степени зависит от отношения
расстояния между светильниками и расчетной высоте, данный коэффициент принимаем
равным 1,1.
Коэффициент
использования светового потока ղ определяется
по индексу помещения и принятым коэффициентам отражения поверхностей.
Определяем
индекс помещения по формуле [2].
(2)
где
А - длина помещения, м;
В
- ширина помещения, м;
Нр
- расчетная высота, м.
Расчетная
высота определяется по формуле [3].
Нр
= Н - h - hподв, (3)
где
Н - высота потолка, м;
h - расстояние
от пола до рабочей поверхности, м;подв - высота подвеса светильника,
м.
Нр
= 2,7-0,8-0,2 = 1,7 м.
Индекс
помещения составит для первой комнаты
i =
= 1.29
По
индексу помещения и принятым коэффициентам отражения поверхностей помещения 1 рпот
= 70%, рст = 50%, рп = 30% по этим значения
определяем коэффициент использования ղ =
0,59.
Тогда
необходимое количество ламп КЭЛ-FS 100 необходимое для освещения комнаты 1 определяется по
формуле [1].
N
=
= 1,11
шт.
С
целью равномерного освещения в центре комнаты 1 буде установлена люстра 9031-P E27 WH представленная на рисунке 2. Технические
характеристики приведены в таблице [2].
Таблица
2 - Технические характеристики 9031-P E27 WH.
|
Напряжение питания, В
|
220
|
|
Количество ламп, шт.
|
1
|
|
Тип лампы
|
Е 27
|
|
Площадь освещения, м2
|
19
|
|
Материал
|
метал/стекло
|
Рисунок 2-Люстра 9031-P E27 WH.
Определим расчетное значение светового потока при условии принятого
количества ламп по формуле [4].
Фр
=
, (4)
Ф
=
= 5663
лм.
Выбранная
лампа по световому потоку не должна отличаться от расчетной по световому потоку
более чем на минус 10 и плюс 20%.
Осуществим
данную проверку по формуле [5].
0,1
≤
≤
0,2 (5)
0,1
≤
≤
0,2
0,1
≤ 0.11 ≤ 0,2.
Аналогичные
расчёты производятся для остальных помещений, и результаты расчётов по формулам
(1) - (5) заносятся в светотехническую ведомость таблица [3].
Таблица
3 - Светотехническая ведомость
|
№
|
Название помещения
|
Размеры, м
|
Коэф. отражения
|
Ен, лк
|
ղ
|
Кз
|
|
|
a
|
b
|
s
|
Hp
|
рпот
|
рст
|
рп
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
1
|
Кухня
|
3
|
4.5
|
13.5
|
1.7
|
70
|
50
|
30
|
150
|
0.59
|
1.5
|
|
2
|
Ванна
|
2
|
2
|
4
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
3
|
Туалет
|
2
|
1
|
2
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
4
|
Прихожая
|
1.5
|
3
|
4.5
|
2.7
|
70
|
30
|
10
|
50
|
0.19
|
1.5
|
|
5
|
Комната
|
3
|
6
|
18
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
6
|
Комната
|
3
|
5
|
15
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
7
|
Площадка
|
3
|
1.5
|
4.5
|
2.7
|
50
|
30
|
10
|
50
|
0.19
|
3.2
|
|
8
|
Кухня
|
3
|
4.5
|
13.5
|
1.7
|
70
|
50
|
30
|
150
|
0.59
|
1.5
|
|
9
|
Ванна
|
2
|
2
|
4
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
10
|
Туалет
|
2
|
1
|
2
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
11
|
Прихожая
|
1.5
|
3
|
4.5
|
2.7
|
70
|
30
|
10
|
50
|
0.19
|
1.5
|
|
12
|
Комната
|
3
|
6
|
18
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
13
|
Комната
|
3
|
5
|
15
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
14
|
Кухня
|
3
|
4.5
|
13.5
|
1.7
|
70
|
50
|
30
|
150
|
0.59
|
1.5
|
|
15
|
Ванна
|
2
|
2
|
4
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
16
|
Туалет
|
2
|
1
|
2
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
17
|
Прихожая
|
1.5
|
3
|
4.5
|
2.7
|
70
|
30
|
10
|
50
|
0.19
|
1.5
|
|
18
|
Комната
|
3
|
6
|
18
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
19
|
Комната
|
5
|
15
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
20
|
Площадка
|
3
|
1.5
|
4.5
|
2.7
|
50
|
30
|
10
|
50
|
0.19
|
3.2
|
|
21
|
Кухня
|
3
|
4.5
|
13.5
|
1.7
|
70
|
50
|
30
|
150
|
0.54
|
1.5
|
|
22
|
Ванна
|
2
|
2
|
4
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
23
|
Туалет
|
2
|
1
|
2
|
2.7
|
50
|
50
|
10
|
50
|
0.28
|
1.5
|
|
24
|
Прихожая
|
1.5
|
3
|
4.5
|
2.7
|
70
|
30
|
10
|
50
|
0.19
|
1.5
|
|
25
|
Комната
|
3
|
6
|
18
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
|
26
|
Комната
|
3
|
5
|
15
|
1.7
|
70
|
50
|
30
|
200
|
0.59
|
1.5
|
Таблица 3.1 - Продолжение светотехнической ведомости
|
№
|
Название помещения
|
Тип, число светильников
|
Количество и мощность ламп
|
∆Руд
|
Фр, лм
|
Фис, лм
|
Примечание
|
|
1
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
|
1
|
Кухня
|
9031-P E27 WH
|
1х 100
|
51
|
5663
|
5100
|
КСС Д, i=1,29
|
|
2
|
Ванна
|
SULTAN
APLIK BX-0594
|
1х 20
|
50
|
1178
|
1000
|
КСС Д, i=0.54
|
|
3
|
Туалет
|
SULTAN
APLIK BX-0594
|
1х 13
|
42
|
589
|
550
|
КСС Д, i=0.25
|
|
4
|
Прихожая
|
9031-P E27 WH
|
1х 40
|
50
|
1954
|
2000
|
КСС Д, i=
0.37
|
|
5
|
Комната
|
9032-P E27 WH
|
2х 100
|
51
|
5033
|
5100
|
КСС Д, i=1,17
|
|
6
|
Комната
|
9032-P E27 WH
|
2х 80
|
50
|
4194
|
4000
|
КСС Д, i=1,1
|
|
7
|
Площадка
|
А 0306
|
1х 80
|
50
|
4766
|
4000
|
КСС Д, i=0,37
|
|
8
|
Кухня
|
9031-P E27 WH
|
1х 100
|
50
|
5663
|
5100
|
КСС Д, i=1,29
|
|
9
|
Ванна
|
SULTAN
APLIK BX-0594
|
1х 20
|
50
|
1178
|
1000
|
КСС Д, i=0.54
|
|
10
|
Туалет
|
SULTAN
APLIK BX-0594
|
1х 13
|
42
|
589
|
550
|
КСС Д, i=0.25
|
|
11
|
Прихожая
|
9031-P E27 WH
|
1х 40
|
50
|
1954
|
2000
|
КСС Д, i=
0.37
|
|
12
|
Комната
|
9032-P E27 WH
|
2х 100
|
51
|
5033
|
5100
|
КСС Д, i=1,17
|
|
13
|
Комната
|
9032-P E27 WH
|
2х 80
|
50
|
4194
|
4000
|
КСС Д, i=1,1
|
|
14
|
Кухня
|
9031-P E27 WH
|
1х 100
|
51
|
5663
|
5100
|
КСС Д, i=1,29
|
|
15
|
Ванна
|
SULTAN
APLIK BX-0594
|
1х 20
|
50
|
1178
|
1000
|
КСС Д, i=0.54
|
|
16
|
Туалет
|
SULTAN
APLIK BX-0594
|
1х 13
|
42
|
589
|
550
|
КСС Д, i=0.25
|
|
17
|
Прихожая
|
9031-P E27 WH
|
1х 40
|
50
|
1954
|
2000
|
КСС Д, i=
0.37
|
|
18
|
Комната
|
9032-P E27 WH
|
2х 100
|
51
|
5033
|
5100
|
КСС Д, i=1,17
|
|
19
|
Комната
|
9032-P E27 WH
|
2х 80
|
50
|
4194
|
4000
|
КСС Д, i=1,1
|
|
20
|
Площадка
|
А 0306
|
1х 80
|
50
|
4766
|
4000
|
КСС Д, i=0,37
|
|
21
|
Кухня
|
9031-P E27 WH
|
1х 100
|
51
|
5633
|
5100
|
КСС Д, i=1,29
|
|
22
|
Ванна
|
SULTAN
APLIK BX-0594
|
1х 20
|
50
|
1178
|
1000
|
КСС Д, i=0.54
|
|
23
|
Туалет
|
SULTAN
APLIK BX-0594
|
1х 13
|
42
|
589
|
550
|
КСС Д, i=0.25
|
|
24
|
Прихожая
|
9031-P E27 WH
|
1х 40
|
50
|
1954
|
2000
|
КСС Д, i=
0.37
|
|
25
|
Комната
|
9032-P E27 WH
|
2х 100
|
51
|
5033
|
5100
|
КСС Д, i=1,17
|
|
26
|
Комната
|
9032-P E27 WH
|
2х 80
|
50
|
4194
|
4000
|
КСС Д, i=1,1
|

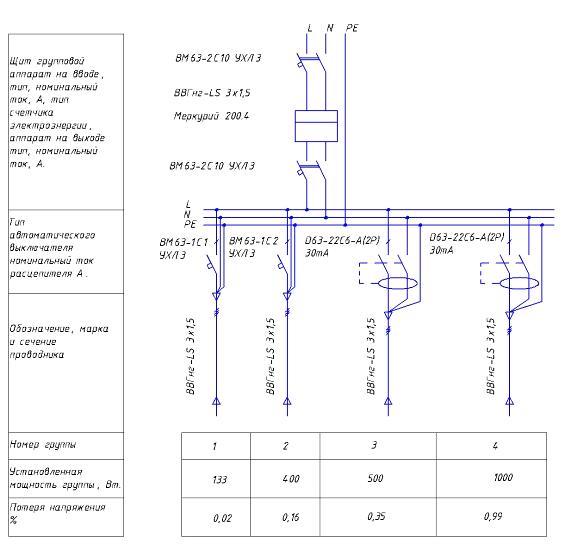

Определим расчетную нагрузку группы №1 по формуле [6].
Ppr = Kc • PΣr, (6)
где PΣr - суммарная мощность группы, Вт;
Kc - коэффициент спроса.
Согласно /1/ коэффициент спроса, при расчете групповой сети принимается
равным 1. Тогда расчетная нагрузка группы №1 составит
Ppr = 1 • 100 + 20 + 13 = 133 Вт.
Реактивная расчетная мощность рассчитывается по формуле [7]
Qpr = Ppr • tgɸ.
(7)
Коэффициент мощности для данных светильников равен 0,95, в этом случае
реактивная расчетная мощность составит
Qpr = 133 • tg • (arccos(0,95)) = 44Вар.
Расчетный ток определяется по формуле [8]
Ipr =
, (8)
где
-
номинальное напряжение сети, В.
Ipr =
= 0.64
А.
Согласно
/4/ выбираем сечение кабеля по длительно допустимому току по формуле [9].
Ipr ≤ Iд.доп. (9)
Согласно
/1/ минимальное сечение медного проводника по механической прочности при
прокладке по стенам и потолкам составляет 1,5 мм2. Согласно
требованиям /5/ рекомендуется применять кабели, не распространяющие горение, с
низким дымо- и газовыделением (нг-LS).
С
учетом данного условия принимаем кабель ВВГнг-LS (3х 1,5)
(кабель с медными жилами, В - фазная изоляция из ПВХ пластика, В - оболочка из
ПВХ пластика, Г - гибкий, нг - LS - наружный покров из негорючего ПВХ пластика) с
длительно допустимым током Iд.доп = 20
> 0,64А.
Проверим
выбранный кабель по допустимой потере напряжения по формуле [10].
∆U% =
•
100%, (10)
где
γ
- удельная проводимость провода, См/м.
Тогда
получаем
∆U% =
• 100% =
0,02%
Значение
допустимой потери напряжения в осветительных сетях согласно /1/ зависит от
мощности и коэффициента загрузки трансформатора. Из-за отсутствия
трансформатора примем ∆U%доп = 5%.
Тогда
условие выполняется ∆U% = 0,02% ≤ 5%.
Выбираем
ток уставки теплового расцепителя автомата, защищающего групповую розеточную
сеть из условий по формулам [11].
Iуст т ≥ 1,25 • Ipr.
(11)
Iуст
т = 1,25 • 0,64 =
0.8А.
Поэтому
принимаем автоматический выключатель OptiDin ВМ 63-1С 1-УХЛ 3 (ВМ 63)
производства "КЭАЗ" представленного на рисунке 3, с (уставками
расцепителя тока короткого замыкания от 5ln до 10ln) с
номинальным током теплового расцепителя
= 1 А,
Ток уставки электромагнитного расцепителя автоматического выключателя выбираем
по характеристике срабатывания, для данного автомата принимаем характеристику
С, тогда получаем по формуле [12]. Технические данные представлены в таблице 4.
Рисунок
3 - Автоматический выключатель OptiDin ВМ 63-1С 1-УХЛ 3.
Таблица
4 - Технические характеристики OptiDin ВМ 63
Модульный
|
Модульный
|
Модульный
|
|
Частота тока, Гц
|
50
|
50
|
50
|
|
Род тока
|
АС
|
АС
|
АС
|
|
Количество полюсов
|
1
|
1
|
2
|
|
Номинальный ток, А
|
1
|
2
|
10
|
|
Уставка расцепителя тока
короткого замыкания, ln
|
10
|
10
|
5
|
|
Номинальное рабочие
напряжение, В
|
230
|
230
|
230
|
|
Вид расцепителя
|
тепловой и электромагнитный
|
тепловой и электромагнитный
|
тепловой и электромагнитный
|
|
Характеристика диапазона
отключения
|
С
|
С
|
С
|
|
Потери мощности, Вт
|
3
|
3
|
3
|
Iуст
э/м = 10 • Iуст т. (12)
Iуст
э/м = 10 • 1 =
10А.
Ранее выбранное сечение кабеля необходимо согласовать с коммутационными
возможностями аппаратов защиты по формуле [13].
Iд.доп >
. (13)
>
1А.
Как
видно условие соблюдается. Если после расчета по формуле [13] равенство не
соблюдалось, то необходимо было увеличить сечение кабеля до ближайшего
стандартного сечения кабеля.
Производим
расчет розеточных групп на примере группы №3 щитка РШ-1.1. Согласно СП
31-110-2003 расчетная нагрузка групповых и питающих линий от электроприемников,
подключаемых к розеткам, определяется по формуле [14].
Ppp =
Pуд • np • Kop, (14)
где
Pуд -
удельная мощность на 1 розетку (при числе до 100 розеток принимается 0,1 кВт);
np - число
розеток;
Kop -
коэффициент одновременности для сети розеток, определяемы в зависимости от
числа розеток;
Ppp =
0.1 • 5 • 1 = 0,5кВт.
Определяем
реактивную расчетную мощность по формуле [15].
Qpp =
Ppp • tgφ (15)
Примем
cosφ = 1, тогда получим следующие:
Qpp = 0,6 • tg •
(arccos1) = 0 кВАр
Расчетный
ток определим по формуле [16].
Ipp =
, (16)
Где
-
номинальное напряжение сети.
Ipp =
= 2,3 А.
Согласно
/4/ выбор сечения кабеля производим по длительно допустимому току формула [17].
Iд.доп >
, (17)
Согласно
/1/ минимальное сечение медного проводника по механической прочности при
прокладке по стенам, потолкам, полу составляет 1,5 мм2.
Согласно
требований /5/ рекомендуется применять кабели не распространяющие горение, с
низким дымо- и газовыделением (нг-LS).
С
учетом данного условия принимаем кабель ВВГнг-LS (3х 1,5) с
длительно допустимым током Iд.доп = 20
> 2,3А.
Проверим
выбранный кабель по допустимой потере напряжения по формуле [18].
∆U% = •
100% ≤ 5%, (18)
где
γ
- удельная проводимость провода, См/м
S - площадь
сечения жил кабеля, мм2
U% =
• 100% =
0,35% ≤ 5%,
Выбираем
ток уставки теплового расцепителя автоматического выключателя, защищающего
групповую розеточную сеть по формулам [19], [20]. освещение
люминесцентный энергосберегающий кабель
Iуст т ≥ 1,25 • Ipp,
(19)
Iуст т < Iд.доп,
(20)
Iуст т = 1,25 • 2,3 = 2,9А.
Принимаем
автоматический выключатель дифференциальной защиты OptiDin
D63-22C6 - A - УХЛ 4 (2P) 30 мА производства
"КЭАЗ" предоставленного на рисунке 4 с номинальным током 6А. Ток
уставки расцепителя выбираем по характеристике срабатывания, для данного
автомата принимаем характеристику С, и тогда рассчитываем по формуле [21].
Технические характеристики в таблице 6.
Рисунок 4 - OptiDin D63-22C6 - A - УХЛ 4
(2P) 30 мА.
Iуст кз = 10 • Iуст т (21)
Iуст кз = 10 • 6 = 60 А.
Аналогичные
расчеты проводятся для остальных групп и заносятся в таблицу 7.
Таблица
6 - Технические характеристики OptiDin D63-22C6- A -
УХЛ 4 30 мА.
|
Тип
|
Модульный
|
|
Частота тока, Гц
|
50
|
|
Род тока
|
АС
|
|
Количество полюсов
|
2
|
|
Номинальный ток, А
|
6
|
|
Уставка расцепителя тока
короткого замыкания, ln
|
10
|
|
Номинальное рабочие
напряжение, В
|
230
|
|
Вид расцепителя
|
Тепловой и электромагнитный
|
|
Характеристика диапазона
отключения
|
С
|
|
Потери мощности, Вт
|
6
|
|
Номинальный отключающий
дифференциальный ток, мА
|
30
|
Определяем расчетную нагрузку распредеительных щитов по
формуле [21].
Ррщ = Кс • РΣщ, (21)
где РΣщ - сумарная мощность щита, Вт;
Кс - коэффициент спроса.
Согласно /6/ коэффициент спроса принемается равным 1 тогда
расчетная нагрузка щитка РШ - 1.1 определится по формуле [21].
Ррщ = 1 • (133 + 400 + 500 +1000) = 1933 Вт.
Таблица 7 - Электротехническая ведомость
|
Обзор групп и щитков
|
Расчет данные
|
Проводка
|
∆U%
|
Защитная коммутационная
аппаратура
|
Прим
|
|
Pp, Вт
|
Qp, вар
|
cosɸ
|
Ip, A
|
способ прокладки
|
марка сечение
|
Iд.д, A
|
|
Тип
|
Iуст.т, А
|
Iуст.кз, А
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
|
РШ-1.1
|
|
Группа №1 1,2,3
|
133
|
44
|
0,95
|
0.64
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.02
|
ВМ 63
|
1
|
10
|
А, N, PE
|
|
Группа№2 4,5,6
|
400
|
132
|
0.95
|
1.91
|
Скр. под штукатурку в ПВХ трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.16
|
ВМ 63
|
2
|
20
|
А, N, PE
|
|
Группа №3 розетки
|
500
|
0
|
1
|
2,3
|
Скр. под пол в ПВХ трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0,35
|
D63
|
6
|
60
|
А, N, PE
|
|
Группа №4 розетки
|
1000
|
0
|
1
|
4.54
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.99
|
D63
|
6
|
60
|
А, N, PE
|
|
РШ - 1.2
|
|
Группа №1 8,9,10
|
133
|
44
|
0,95
|
0.64
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.02
|
ВМ 63
|
1
|
10
|
А, N, PE
|
|
Группа№2 11,12,13
|
400
|
132
|
0.95
|
1.91
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.16
|
ВМ 63
|
2
|
20
|
А, N, PE
|
|
Группа №3 розетки
|
500
|
0
|
1
|
2,3
|
Скр. под пол в ПВХ трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0,35
|
D63
|
6
|
60
|
А, N, PE
|
|
Группа №4 розетки
|
1000
|
0
|
1
|
4.54
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.99
|
D63
|
6
|
60
|
А, N, PE
|
|
РШ- 2.1
|
|
Группа №1 14,15,16
|
133
|
44
|
0,95
|
0.64
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.02
|
ВМ 63
|
1
|
10
|
А, N, PE
|
|
Группа №2 17,18,19
|
400
|
132
|
0.95
|
1.91
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.16
|
ВМ 63
|
2
|
20
|
А, N, PE
|
|
Группа №3 розетки
|
500
|
0
|
1
|
2,3
|
Скр. под пол в ПВХ трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0,35
|
D63
|
6
|
60
|
А, N, PE
|
|
Группа №4 розетки
|
1000
|
0
|
1
|
4.54
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.99
|
D63
|
6
|
60
|
А, N, PE
|
|
РШ - 2.2
|
|
Группа №1 21,22,23
|
133
|
44
|
0,95
|
0.64
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.02
|
ВМ 63
|
1
|
10
|
А, N, PE
|
|
Группа №2 24,25,26
|
400
|
132
|
0.95
|
1.91
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.16
|
ВМ 63
|
2
|
20
|
А, N, PE
|
|
Группа №3 розетки
|
500
|
0
|
1
|
2,3
|
Скр. под пол в ПВХ трубах
|
ВВГнг-LS3х
1,5
|
20
|
0,35
|
D63
|
6
|
60
|
А, N, PE
|
|
Группа №4 розетки
|
1000
|
0
|
1
|
4.54
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.99
|
D63
|
6
|
60
|
А, N, PE
|
Обзор групп и щитов
|
Расчетные данные
|
Способ установки
|
Проводка
|
Защитное коммутационное
оборудование
|
Прим
|
|
Рр, кВт
|
Ip, A
|
|
Марка сечение
|
Iд.д, А
|
Тип
|
Iуст.т, А
|
Iуст.кз, А
|
|
|
РШ-1.1
|
1,93
|
8,8
|
встраиваемый
|
ВВГнг-LS 3х 1,5
|
20
|
ВМ 63
|
10
|
50
|
А, N, PE
|
|
РШ-1.2
|
1,93
|
8,8
|
встраиваемый
|
ВВГнг-LS 3х 1,5
|
20
|
ВМ 63
|
10
|
50
|
А, N, PE
|
|
РШ-2.1
|
1,93
|
8,8
|
встраиваемый
|
ВВГнг-LS 3х 1,5
|
20
|
ВМ 63
|
10
|
50
|
А, N, PE
|
|
РШ-2.2
|
1,93
|
8,8
|
встраиваемый
|
ВВГнг-LS 3х 1,5
|
20
|
ВМ 63
|
10
|
50
|
А, N, PE
|
Принципиальная схема распределительных щитов выполненных в соответствии с
требованиями /5/, представлена на рисунке 5.
Рисунок 5 - Схема принципиальная распределительного шита (ШР-1.1, ШР-1.2,
ШР-2.1, Р-2.2).
. Расчет
этажного аварийного освещения типового этажа
Согласно /3/ на лестничной площадке надо предусмотреть аварийное
освещение. Для аварийного освещения площадки будем применять ART. 6305 18W WHITE. Технические характеристики представлены в таблице 9.
Таблица 9 - Технические характеристики ART. 6305 18W WHITE
|
Класс защиты, IP
|
30
|
|
Режим работы по току, AC/DC
|
AC/DC
|
|
Тип патрона
|
G13
|
|
Тип лампы
|
Т 8
|
|
Мощность лампы, Вт
|
18
|
|
Световой поток, лм
|
200
|
|
Количество ламп, шт.
|
2
|
|
Тип встроенного
аккумулятора
|
Lead - Acid 6V
4Ah
|
|
Время полной зарядки
аккумулятор, ч
|
24
|
|
Количество встроенных
аккумуляторов, шт.
|
1
|
|
Количество установки
дополнительных аккумуляторов, шт.
|
2
|
|
Продолжительность работы
1го 100% заряженного аккумулятора, ч
|
4
|
Определим количество ламп (светильников) необходимых для освещения
площадки. Для этого будем применять метод коэффициента использования светового
потока.
Расчетная высота определяется по формуле [3].
Нр = 2,7 - 0 - 0 = 2,7 м
Индекс помещения определяем по формуле [1].
i =  = 0,37.
По
индексу помещения п принятым коэффициентам отражения поверхностей помещения рпот
= 50%, рст = 30%, рп = 10% определяем коэффициент
использования ղ = 0,19.
Согласно
/2/ при аварийном освещении освещённость должна быть не ниже 5% от рабочей
общей освещенности, но не более 2 лк внутри здания (но не более 30 лк). Тогда необходимое
количество светильников ART. 6305 18W WHITE
для освещения составит по формуле [1].
N =  = 2,08
шт.
Определяем
расчетное значение светового потока при условии принятого количества
светильников по формуле [4].
Ф =  = 208.42
лм
Осуществляем
проверку по формуле [5].
0,1
≤  ≤
0,2.
0,1
≤ 0.04 ≤ 0,2.
Результаты
расчета по формулам [1] - [5]
заносим в светотехническую ведомость таблца 10.
Таблица
10 - Светотехническая ведомость аварийного освещения
|
№
|
Название помещения
|
Размеры, м
|
Коэф. отражения
|
Ен, лк
|
ղ
|
Кз
|
|
|
a
|
b
|
s
|
Hp
|
рпот
|
рст
|
рп
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
1
|
Площадка
|
1,5
|
3
|
4,5
|
2,7
|
50
|
30
|
10
|
50
|
0,19
|
3,2
|
|
2
|
Площадка
|
1,5
|
3
|
4,5
|
2,7
|
50
|
30
|
10
|
50
|
0,19
|
3,2
|
Таблица 10.1 - Продолжение светотехнической ведомости аварийного
освещения
|
№
|
Название помещения
|
Тип, число светильников
|
Количество и мощность ламп
|
∆Руд
|
Фр, лм
|
Фис, лм
|
Примечание
|
|
1
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
|
1
|
Площадка
|
ART. 6305 18W WHITE
|
2х 18
|
5,5
|
208
|
200
|
КСС Д, i=1
|
|
2
|
Площадка
|
ART. 6305 18W WHITE
|
2х 18
|
5,5
|
208
|
200
|
КСС Д, i=1
|
Согласно /1/, при расчете аварийного освещения коэффициент спроса принимается
равным 1. Выбор питающих кабелей, коммутационных аппаратов щитка аварийного
освещения произведены по формулам [6] - [13]. Результаты расчета занесены в
таблицу [11] - [12].
Талица 11 - Электротехническая ведомость аварийного освещения
|
Обзор групп и щитков
|
Расчет данные
|
Проводка
|
∆U%
|
Защитная коммутационная
аппаратура
|
Прим
|
|
Pp, Вт
|
Qp, вар
|
cosɸ
|
Ip, A
|
способ прокладки
|
марка сечение
|
Iд.д, A
|
|
Тип
|
Iуст.т, А
|
Iуст.кз, А
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
|
РША-1.1
|
|
Группа №1 1
|
36
|
12
|
0,95
|
0.17
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0.0017
|
ВМ 63
|
1
|
5
|
А, N, PE
|
|
Группа №2 7
|
80
|
26
|
0,95
|
0,4
|
|
ВВГнг-LS 3х 1,5
|
20
|
0,04
|
ВМ 63
|
1
|
5
|
А, N, PE
|
|
РША-2.1
|
|
Группа №1 2
|
36
|
12
|
0,95
|
0.17
|
Скр. под штукатурку в ПВХ
трубах
|
ВВГнг-LS 3х 1,5
|
20
|
0,0017
|
ВМ 63
|
1
|
5
|
А, N, PE
|
|
Группа №2 20
|
80
|
26
|
0,95
|
0,4
|
|
ВВГнг-LS 3х 1,5
|
20
|
0,04
|
ВМ 63
|
1
|
5
|
А, N, PE
|
Таблица 12 - Выбор щитка аварийного освещения
|
Обзор групп и щитов
|
Расчетные данные
|
Способ установки
|
Проводка
|
Защитное коммутационное
оборудование
|
Прим
|
|
Рр, кВт
|
Ip, A
|
|
Марка сечение
|
Iд.д, А
|
Тип
|
Iуст.т, А
|
Iуст.кз, А
|
|
|
РША-1.1
|
0,116
|
0,55
|
встраиваемый В ЩЭ - 1,1
|
ВВГнг-LS 3х 1,5
|
20
|
ВМ 63
|
1
|
5
|
А, N, PE
|
|
РША-2.1
|
0,116
|
0,55
|
встраиваемый в ЩЭ - 2,1
|
ВВГнг-LS 3х 1,5
|
20
|
ВМ 63
|
1
|
5
|
А, N, PE
|
Принципиальная схема распределительного - аварийного щита освещения
представлена на рисунке 7. План размещения осветительного оборудования,
розеток, распределительных щитов, аварийного освещения представлен на рисунке
8.
Рисунок 7 - Схема щита РША - 1.1
Рисунок 8 - План электроснабжения и освещения типового этажа
Заключение
В данной работе произведен расчет рабочего и аварийного освещения жилых
помещений методом коэффициента использованного светового потока с учетом
требований, правил и норм, составлены светотехнические, электротехнические
ведомости. Были сделаны расчеты и выбор электротехнического оборудования,
кабели, автоматические выключатели, спроектированы распределительные шкафы. Для
освещения помещений были применены энергосберегающие люминесцентные лампы, для
аварийного освещения применены светильни со встроенными аккумуляторами.
Библиографический
список
. Справочная книга для проектирования электрического
освещения / под редакцией Г.М. Кнорринга. - СПб.: Энергоатомиздат, 1992. - 448
с.
. Справочная книга по светотехнике / под редакцией Ю.Б.
Айзенберга. - М.: Знак, 2006. 952 с.
. СНиП 23 - 05 - 95. Естественное и искусственное освещение.
- М.: Изд-во стандартов, 1995. - 32 с.
. ГОСТ Р 50571.15 - 97. Электроустановки зданий. Глава 52.
Электропроводки. - М.: Издательство стандартов, 1997. - 36 с.
. ГОСТ 21.608 ССБТ. Внутреннее электрическое освещение. - М.:
Энергоатомиздат, 1984. - 14 с.
. СП 31 - 110 - 2003. Проектирование и монтаж электроустановок
жилых и общественных зданий. - М: Издательство стандартов, 2003. - 140 с.
. ГОСТ Р 51628 - 2000. Щитки распределительные для жилых
зданий. - М.: Издательство стандартов, 2000. - 26 с.
. Кнорринг, Г.М. Осветительные установки / Г.М. Кнорринг. - Л.:
Эергоиздат., 1981. - 288 с.
Похожие работы на - Расчет освещения типового этажа жилого здания
|
