Разработка проекта локальной сети для ООО 'Промагро'

Министерство образования и науки РФ

ФГАОУ ВПО НИТУ «МИСиС»

Институт ИТАСУ

Кафедра «Интеллектуальные системы управления»

КУРСОВОЙ ПРОЕКТ

по дисциплине «Сети ЭВМ и телекоммуникации»

Разработка проекта локальной сети для ООО "Промагро"

Введение

Спроектировать ЛВС офиса предприятия, которая объединяет администрацию предприятия, бухгалтерию, отдел кадров, отдел по рекламе, склад. Все отделы располагаются в трёхэтажном здании. Склад находится в промышленной зоне за чертой города.

1. Характеристика предприятия ООО «Промагро»

.1 Описание предприятия

ООО «Промагро»- фермерское хозяйство в Белгородской области. Образованао 17 июля 2000 года.

ООО «Промагро» постоянно участвует в федеральных и региональных конкурсах-дегустациях, где продукты оцениваются независимыми экспертами-профессионалами. К 2013 году продукция предприятия получила порядка 170 наград . Одна из которых « Лучшее молочное хозяйство 2013 в Белгородской области».

Фермерское хозяйство «Промагро» работает по 3 видам деятельности :

•        Производство пищевых продуктов, включая напитки

.Переработка молока и производство сыра

.Производство кисломолочной продукции

В ближайшие годы объем молочного рынка будет увеличиваться. Все большее число потребителей отдают предпочтение пастеризованному молоку. Кроме того, в целом меняется отношение к молоку как к дешевому продукту. В связи с этим ФХ ООО «Промагро» делает ставку на повышение статусности своего продукта, делая акцент на таких его характеристиках, как натуральность, экологичность и высокое качество.

.2 Анализ потребителей

Перспективы развития ФХ ООО «Промагро»- это оптовые покупатели. Поэтому усилия компании должны быть направлены прежде всего на расширение клиентской базы магазинов , супермаркетов , гастрономов и т.д., изучение предпочтений потенциальных потребителей молочных услуг, создание новых перспективных продуктов в молочном рынке, повышение стремления населения потреблять натуральные ,экологически чистые продукты .

.3 Анализ поставщиков ресурсов

ООО «Промагро» закупает сырьё у фермеров в соответствии с требованиями Федерального закона от 12.06.2008 № 88-ФЗ «Технический регламент на молоко и молочную продукцию», ГОСТов и установленными критериями к поставщикам и партнёрам.

Существуют критерии отбора, оценки и повторной оценки.

Программой производственного контроля предусматриваются исследования поступающего сырья, вспомогательных материалов на стадии приемки, во время технологического процесса, и подтверждение качества каждой партии готовой продукции . На предприятии есть лаборатория, имеющая соответствующую лицензию и оснащенная современным оборудованием, которая занимается исследованиями по физико-химическим и микробиологическим показателям. По результатам проверки на каждую партию готовой продукции выписывается качественное удостоверение. Проводится предпродажная дегустация.

.4 Анализ конкурентов

Сегодня в Белгородской области работает 4 компании, занимающиеся производством молочных продуктов .

.5 Цели компании

. Формирование новых каналов продаж, таких как директ-маркетинг, телемаркетинг, интернет-маркетинг;

.Модернизация производства и приобретение нового высокотехнологичного оборудования;

. Разработка единого стиля компании;

.Увеличение объемов производства;

. Переход к комплексным продажам;

. Вывод на рынок новых товаров, отвечающих требованиям времени;

. Формирование единой политики продаж, координация работы сотрудников отделом маркетинга;

. Централизованное проведение маркетинговых исследований рынка, проведение сегментации рынка и постоянный мониторинг рынка, для чего необходимо внедрение маркетинговой службы;

. Осуществление инноваций.

Общее число сотрудников ФХ ООО« Промагро» 245 человек. За компьютером работает 20 человек.

2. Организационная структура

Организационная структура - это совокупность отделов и служб, занимающихся построением и координацией функционирования системы менеджмента, разработкой и реализацией управленческих решений по выполнению бизнес-плана, инновационного проекта.

Схема организационной структуры ООО «Промагро» представлена на рис. 2.1

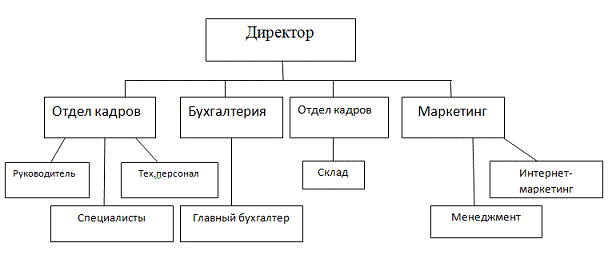

Рис. 2.1 Организационная структура предприятия

.1 Функциональное разделение труда

Каждое структурное подразделение выполняет определенные, возложенные на него виды деятельности. Рассмотрим функции каждого подразделения по отдельности.

Таблица 1 Функциональные обязанности сотрудников

.2 Необходимость ЛВС в организации

Под ЛВС (Локально вычислительная сеть) понимают совместное подключение нескольких отдельных компьютерных рабочих мест (рабочих станций) к единому каналу передачи данных. Благодаря вычислительным сетям пользователи получают возможность одновременного использования программ, баз данных, периферийных устройств и появляется возможность оперативного обмена данными между пользователями.

Компьютеры, входящие в ЛВС клиент - серверной архитектуры, делятся на два типа: рабочие станции, или клиенты, предназначенные для пользователей, и файловые серверы, которые, как правило, недоступны для обычных пользователей и предназначены для управления ресурсами сети.

Аналогично на файловом сервере запускается сетевое программное обеспечение, которое позволяет ему взаимодействовать с рабочей станцией и обеспечить доступ к своим файлам.

На данной организации локальная вычислительная сеть позволит решать следующие задачи:

•  одновременный доступ к базе данных, на которой могут быть размещены необходимые для выполнения работы документы, с нескольких рабочих мест;

•        использование программного обеспечения, установленного на сервере. Благодаря этому нет необходимости устанавливать программы на каждой компьютер в отдельности;

•        высокая степень защиты данных, контроль над доступом пользователей к информации;

•        высокая степень сохранения информации, достигаемая с помощью централизованного резервного копирования данных;

•        упрощение документооборота, так как работники могут просматривать, редактировать и комментировать документы, не покидая своих рабочих мест;

•        возможность совместного использования документов;

•        освобождение свободного места на детском диске ПК, благодаря сохранению и архивированию работы на сервере.

Так как ЛВС открывает перед пользователями множество новых возможностей, а так же упрощает работу с информацией внутри организации ЛВС является необходимым элементом для полноценной работы ООО «Промагро».

3. Топология сети

3.1    Выбор топологии сети

В сетях, использующих топологию "звезда", сетевой носитель соединяет центральный концентратор с каждым устройством, подключенным к сети. Физический вид топологии "звезда" напоминает радиальные спицы, исходящие из центра колеса. В этой топологии используется управление из центральной точки, а связь между устройствами, подключенными к сети, осуществляется посредством двухточечных линий между каждым устройством и центральным каналом или концентратором. Весь сетевой трафик в звездообразной топологии проходит через концентратор. Вначале данные посылаются концентратору, а затем концентратор переправляет их устройству в соответствии с адресом, содержащимся в данных. В сетях с топологией "звезда" концентратор может быть активным или пассивным. Активный концентратор не только соединяет участки среды передачи, но и регенерирует сигнал, т.е. работает как многопортовый повторитель. Благодаря выполнению регенерации сигналов, активный концентратор позволяет данным перемещаться на более значительные расстояния. В отличие от активного концентратора, пассивный концентратор только соединяет участки сетевой среды передачи данных.

Считается, что топология "звезда" самая простая с точки зрения проектирования и установки. Это объясняется тем, что сетевая среда выходит непосредственно из концентратора и прокладывается к месту установки рабочей станции. Другим достоинством этой топологии является простота обслуживания: единственной областью концентрации является центр сети. Также топология "звезда" позволяет легко диагностировать проблемы и изменять схему прокладки. Кроме того, к сети, использующей топологию "звезда", легко добавлять рабочие станции. Если один из участков сетевой среды передачи данных обрывается или закорачивается, то теряет связь только устройство, подключенное к этой точке. Остальная часть сети будет функционировать нормально. Короче говоря, топология "звезда" считается наиболее надежной. В некотором смысле достоинства топологии "звезда" могут считаться и ее недостатками. Например, наличие отдельного отрезка кабеля для каждого устройства позволяет легко диагностировать отказы, однако, это же приводит и к увеличению количества отрезков.

После рассмотрения этой топологий и выявления основных достоинств и недостатков, и учитывая особенности предприятия, можно сделать вывод, что наиболее подходящая топология для ООО «Промагро» это звездообразная с выделенным сервером, обеспечивающим вертикальную структуру, т. е. с разграниченным доступом к информации.

Выделенный сервер позволяет осуществить функции:

• администраторский контроль сети;

•        централизованное управление сетевыми ресурсами;

•        централизованное обеспечение безопасности;

•        управление доступом пользователей к информации;

•        централизованная обработка запросов пользователей.

Для соединения рабочих станций с сервером используется коммутатор. Для подключения ЛВС к глобальной сети Internet используется модем.

Для данной ЛВС выбираем метод доступа к сети FDMA (Frequency Division Multiple Access - множественный доступ с разделением частоты)

Доступ FDMA основан на разделении полосы пропускания канала на группу полос частот, образующих логические каналы.

Широкая полоса пропускания канала делится на ряд узких полос, разделенных защитными полосами. Размеры узких полос могут быть различными.

При использовании FDMA, именуемого также множественным доступом с разделением волны WDMA, широкая полоса пропускания канала делится на ряд узких полос, разделенных защитными полосами. В каждой узкой полосе создается логический канал. Размеры узких полос могут быть различными. Передаваемые по логическим каналам сигналы накладываются на разные несущие и поэтому в частотной области не должны пересекаться. Вместе с этим, иногда, несмотря на наличие защитных полос, спектральные составляющие сигнала могут выходить за границы логического канала и вызывать шум в соседнем логическом канале.

После рассмотрения всех методов доступа для организации локальной вычислительной сети был выбран метод доступа CSMA/CD, так как уровень помех в предполагаемой рабочей среде сравнительно низкий, и, следовательно, тратить лишние финансы, на приобретение более помехозащищенного и дорогого метода, нецелесообразно.

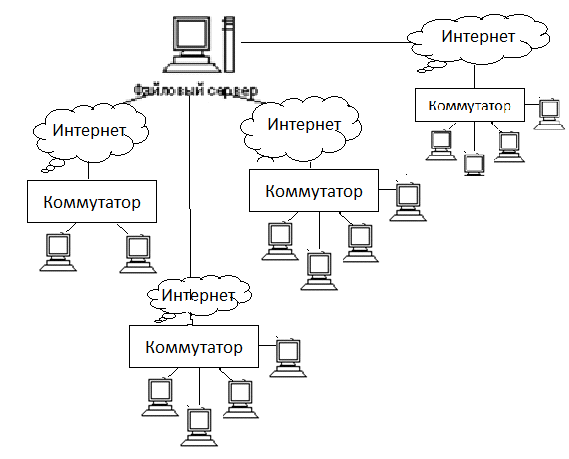

Рис. 3.1 Схема расположения рабочих станций с применением топологии «Звезда»

Этот метод относится к сетевой технологии сети Fast Ethernet, которая обеспечивает надежность передачи данных и высокую производительность, при этом этот метод доступа соответствует определенному в ТЗ отношению по соотношению цена-качество.

Под физической топологией сети мы будем подразумевать схему, по которой проложены кабельные линии связи. На рис.2 представлена физическая топология предприятия

3.2    Планирование логической структуры сети

Под логической структурой сети понимается ее организация на 3-м и выше уровнях модели OSI, т.е. сетевые протоколы, адресация, взаимодействие рабочих станций с серверами. В качестве основного сетевого протокола в вычислительной сети предприятия используется протокол IP. Адреса на сетевом уровне для рабочих станций задаются динамически по протоколу DHCP. Логическая топология представляет собой логическую структуру сети. Такая схема определяет, как элементы сети взаимодействуют между собой, как передается информация в сети, и какой путь она при этом преодолевает

В топологии «логическое кольцо» - неразрывное кольцо, с помощью которого передается информация между ПК, в топологии сети обеспечивается соединением всех узлов каналами связи. Благодаря этому, вся информация движется по кругу в одном направлении. На рис.3.2 представлена логическая топология предприятия.

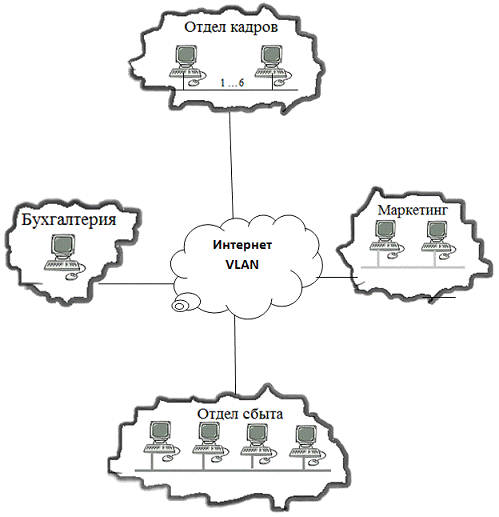

Рис.3.2- логическая топология предприятия

Таблица 2 - IP адреса, розданные DHCP

3.3    Планирование физической структуры сети

При проектировании локально-вычислительной сети одним из основных моментов является учет факторов, влияющих на выбор кабельной системы. Перечислим некоторые основные факторы:

•  требуемая пропускная способность, скорость передачи в сети;

•        размер сети, то есть сколько будет в сети рабочих станций;

•        требуемый набор служб (передача данных, речи, мультимедиа и т.д.), который необходимо организовать;

•        требования к уровню шумов и помехозащищенности;

•        общая стоимость проекта, включающая покупку оборудования, монтаж и последующую эксплуатацию.

Можно выделить несколько основных кабельных средств передачи данных в ЛВС:

•  витая пара;

•        коаксиальный кабель;

•        оптоволокно.

Было принято решение использовать экранированную витую пару, так как она соответствует всем основным, предъявляемым к кабельной системе:

•  гибкость;

•        скорость передачи данных достаточная для ООО «Промагро»

•        простота монтажа и обслуживания;

•        безопасность передачи данных;

•        недорогая себестоимость.

4.
Технико-экономическое обоснование

4.1    Выбор сетевой операционной системы

При проектирование сети в трёхэтажном здание, где находится управление ООО «Промагро» была выбрана сетевая операционная система Windows Server Standard R2 2012.

Выбранная операционная система Windows Server Standard R2 2012 обладает следующими качествами:

•  позволяет работать с высокими нагрузками;

•        обеспечивает резервное восстановление и бесперебойное функционирование всех служб;

•        обладает высокой надежностью, легкой доступностью и масштабируемостью;

•        предоставляет средства для упрощения управления и администрирования;

•        предоставляет расширенную платформу приложений для быстрого создания решений для обеспечения связей между сотрудниками, партнерами, системами и клиентами путем предоставления встроенного веб-сервера и сервера потоков мультимедиа, обеспечивающих быстрое, простое и надежное создание динамических веб-узлов интрасети Internet

•        возможность получения сотрудниками доступа к информации не зависимо от инфраструктуры, сетей, устройств и приложений с которыми они работают;

•        обеспечивает непрерывный и безопасный доступ к ресурсам компании и корпоративной сети, упростив при этом процесс идентификации пользователей и управление учетными данными на локальных и облачных ресурсах;

•        имеется возможность удаленного доступа к серверу.

4.2 Выбор сетевого аппаратного обеспечения

Наиболее дешевый вариант сервера базируется на ПК общего назначения с достаточно большим объемом оперативной памяти.

Кроме сервера, необходимо использовать 13 ПК (по количеству рабочих мест). Для оптимального сочетания стоимости (ремонтопригодности) и качества работы (привлечения клиентов) предлагается использовать следующую конфигурацию каждого ПК.

Выбор сетевого кабеля выполнен ранее - неэкранированная витая пара 5Е. Стандартная сетевая карта для ПК и коммутатор применим производства компании DLink. Существует достаточно широкая номенклатура их разновидностей; следует выбрать наиболее дешевый, исходя из требуемых задач.

Из последних разработок компании следует обратить внимание на коммутатор TL-SG5426 и карту DFE-580TX 4port 10/ 100Mbps Server Card.

4.3 Перечень технического обеспечения

Таблица 1 Аппаратное обеспечение

Таблица 2 Программное обеспечение

5.
Материальное обеспечение

Заключение

В данном курсовом проекте мы рассмотрели основные вопросы связанные с серверами, разработали проект локальной сети для ООО «Промагро». Сеть построена с использованием коммутаторов, концентратора.

Сервер в современных предприятия, офисах, и в других организаций один из важнейших оборудований. Он хранит в себе важную информацию, распределяя её по уровню доступа рабочих станций, хранит резервную копию информации, и обеспечивает связь с интернетом и другими сетевыми устройствами. Работа сервера обычно автономное, и не требует постоянного присутствия оператора, и чаще всего выполняет сложные операции которые обычные рабочая станция не справиться.

Кратко основное: по способу управления сети является многоранговой, построена по типу «Звезда». Используется кабель экранированная витая пара. Основные устройства для соединения сети являются коммутаторы, а для соединения 2 сетей и интернета концентратор. Рабочие станции и серверы были подобраны в соответствии с совместимости друг с другом.

Стоимость построения сети составила 1200678 руб.
