Поверка амперметра и вольтметра
Лабораторная
работа №4
Тема:
Поверка амперметра и вольтметра
Цель: ознакомиться с методикой поверки
показывающих приборов постоянного тока.
Используемые приборы: образцовый прибор М1106,
поверяемый вольтметр М381, соединительные провода.
Ход работы
Соберём схему.
Образцовый прибор М1106
прибор измерительный постоянный ток
Измерительный механизм с подвижной катушкой,
класс точности 0,2, работает на постоянном токе, изоляция проверена напряжением
5 кВ, при измерениях держать строго горизонтально.
Поверяемый вольтметр М381
Измерительный механизм с подвижной катушкой,
класс точности 4,0, работает на постоянном токе, изоляция проверена напряжением
2 кВ, при измерениях держать строго вертикально.
|
Показания
поверяемого прибора, U
|
Показания
образцового прибора, U0
|
Абсолютная
погрешность, ∆
|
Вариация
показаний
|
Приведённая
погрешность %
|
|
При
увеличении напряжения
|
При
уменьшении напряжения
|
При
увеличении напряжения
|
|
|
|
2
|
1.9
|
2
|
0.1
|
0
|
-0.1
|
0.067
|
|
4
|
4.2
|
4.2
|
-0.2
|
-0.2
|
0
|
-0.13
|
|
6
|
5.85
|
5.9
|
0.15
|
0.1
|
-0.05
|
|
8
|
7.75
|
7.8
|
0.25
|
0.2
|
-0.05
|
0.16
|
|
10
|
9.7
|
9.75
|
0.3
|
0.25
|
-0.05
|
0.2
|
|
12
|
11.6
|
11.6
|
0.4
|
0.4
|
0
|
|
14
|
13.7
|
13.7
|
0.3
|
0.3
|
0
|
0.2
|

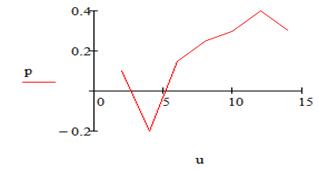

Кривая поправок
Вывод
Ознакомились с методикой поверки показывающих
приборов постоянного тока, а также поверили вольтметр, класс точности которого
4%, с помощью образцового вольтметра, класс точности которого 0.2%. Как видно с
таблицы, погрешность не превышает класс точности прибора.
