Министерство образования и науки РФ

Уральский Государственный Лесотехнический Университет

Институт автомобильного транспорта и технологических систем

Кафедра: Автомобильного транспорта

Дисциплина: Автомобильные шины и изделия

Самостоятельная работа

Выполнил: студент

ИАТТС-46  Мустафин Д.

Екатеринбург 2014

Содержание

1.Исходные данные

.Организация труда в шиномонтажном цехе

.Правила монтажа и демонтажа шин

.Уход за шинами

.Хранение шин

. Маркировка шин

. Техника безопасности

. Конструкции, типы и размеры шин и ободьев

1.Исходные данные

Краз 260, количество 60шт. Размер шин 1300*530/533

.Организация труда в шиномонтажном цехе

Под организацией труда следует понимать систему организационно-технических мероприятий, направленных на совершенствование метода и условий труда на основе новейших достижений культуры, техники и науки, обеспечивающих повышение производительности труда.

Основной задачей организации труда является повышение общей производительности труда во всех звеньях производства путем:

) применения более рациональной организации труда на основе изучения производственных операций, непроизводственных потерь времени, использования более совершенных средств производства (оборудования);

) внедрения таких норм труда, которые обеспечивают развитие отношений труда каждого коллектива;

) применения материальных и моральных стимулов и их сочетаний.

Сочетание организации труда при ежедневном обслуживании автомобилей проявляются в простое, трудовых затратах на их выполнение в себестоимости единицы продукции. Поэтому исходным моментом при внедрении организации труда является изучение использования рабочего времени при выполнении того или иного процесса. Объектом изучения являются так же данные учета оперативной и статистической отчетности. Полученные результаты наблюдения изучения использования рабочего времени позволяют выявить резервы рабочего времени на рабочих местах и в производственных подразделениях автохозяйства.

Полученные результаты изучения использования рабочего времени дают возможность наиболее целесообразно и эффективно вести работу по основным направлениям организации труда и совершенствовать производство в направлении более интенсивного использования средств производства. Наряду с этим необходимо изучать методы и приемы выполнения работ на каждом рабочем месте из каждой операции.

В целях более детального изучения операции, ее раскладывают на составные простейшие элементы и движения. Важным элементом изучения операции и проектирования нового метода является изучение рабочего поста при выполнении данной работы. Организация труда предусматривает организацию и обеспечение рабочих мест в трудовом процессе.

Главной задачей при планировании рабочего места является рациональное размещение оборудования, приспособлений, инструмента, исключение потери времени. Большое значение в интенсификации труда приобретает применение средств механизации и автоматизации в сочетании с организацией труда и экономической эффективностью применяемых средств.

Основой организации процессов является разделение труда и его кооперация. Разделение труда обуславливает специализацию рабочих, что является важнейшим фактором повышения производительности труда. Кооперация представляет с собой такую форму организации трудового процесса, когда в результате разделения труда отдельные операции, выполняемые определенными рабочими требуют взаимной увязки в процессе всего производства.

Оценку условий труда производят по показателям температуры, скорости движения воздуха и освещенности в помещениях производства. Научно обоснованная окраска оборудования и помещения способствует повышению производительности труда до 20 %, сокращению травматизма на 35 … 40 % и снижению брака на производстве в два раза.

. Правила монтажа и демонтажа шин

Монтажные и демонтажные работы по шинам должны выполняться в шиномонтажном отделении с применением специального оборудования, приспособлений и инструмента (Приложение 8) в соответствии с "Типовыми технологическими картами шиномонтажных работ и технического обслуживания автомобильных шин" (издательство "Транспорт" 1985 г.).

Монтажу подлежат только исправные, чистые, сухие, соответствующие по размерам и типам шины, камеры и ободные ленты, ободья и их элементы.

Шины, камеры и ободные ленты, хранившиеся при температуре ниже нуля, перед монтажом должны быть выдержаны в нормальных условиях при комнатной температуре в течение 3-4 часов.

Шины перед монтажом подвергаются осмотру снаружи и внутри с помощью борторасширителя или других приспособлений. При обнаружении производственных или эксплуатационных дефектов в шинах их не разрешается применять для монтажа

Посторонние предметы должны быть изъяты из шины (камни, гвозди и др.).

Перед монтажом камеры проверяются на герметичность в ваннах или других резервуарах с водой.

Ободья и их элементы не допускаются к монтажу при обнаружении на них дефектов: деформаций, трещин, острых кромок и заусенцев, ржавчины в местах контактов с шиной, разработки крепежных отверстий более размеров, указанных в стандартах на автомобильные колеса (ОСТ 37.001.429-86, ГОСТ 10409, ОСТ 37.001.479-88 и ГОСТ 28744).

Поверхность ободьев должна быть очищена от ржавчины и покрашена лаком или краской для металла.

При монтаже шины на обод необходимо обеспечить совмещение балансировочной метки на боковине шины с вентилем.

При получении новых ободьев отдельно или на автомобилях, а также в период эксплуатации рекомендуется проверять их осевое (торцевое) и радиальное биение.

Для автомобильных колес с неразборным ободом, его биение не должно превышать значений, указанных в табл. 1, а с разборным ободом

В автотранспортных предприятиях необходимо производить балансировку колес в сборе после каждого монтажа шины и при каждом втором техническом обслуживании (ТО-2).

Балансировка производится со снятием колес с автомобиля или непосредственно на автомобиле с использованием при этом стационарных или передвижных станков. Перед балансировкой шины должны быть вымыты и очищены от грязи и посторонних предметов.

При проведении монтажно-демонтажных работ необходимо соблюдать следующие Правила по технике безопасности:

а) шиномонтажники и водительский состав должны пройти инструктаж по монтажно-демонтажным работам;

б) производить сборку обода с шиной только установленного размера для данной марки автомобиля;

в) перед демонтажем шины с обода необходимо полностью выпустить из шины воздух;

г) перед накачиванием шин на разборных ободьях с болтовыми соединениями необходимо убедиться, что все гайки затянуты одинаково, в соответствии с Инструкцией по техническому обслуживанию автомобиля; не допускаются к эксплуатации ободья, у которых нет хотя бы одной гайки;

д) накачивание шины в сборе с ободом в шиномонтажном отделении производится в специальном металлическом ограждении, способном защитить обслуживающий персонал при самопроизвольном демонтаже;

е) при накачивании шины необходимо пользоваться специальными наконечниками, соединяющими вентиль камеры (шины) со шлангом от воздухораздаточной точки и обеспечивающими прохождение воздуха через золотник;

ж) в случае неплотной посадки бортов шины на полки обода после накачивания воздуха необходимо выпустить воздух из шины, демонтировать ее и устранить причину, вызвавшую неплотную посадку бортов шины, после чего произвести заново монтаж шины на обод, накачку шины и проверку плотности посадки бортов;

з) в целях уменьшения осевого и радиального биения колеса затяжку болтовых соединений обода и колеса необходимо производить в следующей последовательности: сначала завернуть верхнюю гайку, затем диаметрально противоположную ей, остальные гайки завертывать также попарно (крест на крест), постепенно в той же последовательности завернуть все гайки в соответствии с Инструкцией по техническому обслуживанию автомобиля;

и) перед вывешиванием снимаемого колеса с помощью домкрата необходимо затормозить автомобиль ручным тормозом, включить первую скорость в коробке передач и положить под остальные колеса упоры для предотвращения скатывания автомобиля при подъеме на домкрат, ослабить затяжку гаек крепления колеса, после этого вывесить колесо домкратом, отвернуть гайки и снять колесо.

Для предохранения золотников от загрязнения и повреждения все вентили должны быть снабжены металлическими, пластмассовыми или резиновыми колпачками.

Монтажно-демонтажные работы в рейсе выполняются инструментом, имеющимся в наборе у водителя.

При установке сдвоенных колес на ось автомобиля необходимо совместить окна дисков обоих колес для обеспечения возможности доступа к вентилю шины внутреннего колеса при замере или подкачке внутреннего давления в шине без снятия наружного колеса.

. Запрещается:

а) демонтаж с обода шин, находящихся под давлением;

б) исправление положения бортовых и замочных колец, если шина находится под давлением;

в) демонтаж с автомобиля одного из сдвоенных колес без применения домкрата, путем наезда второго сдвоенного колеса на выступающий предмет;

г) не допускается применение кувалд и подобных предметов при монтажно-демонтажных работах, способных деформировать детали колес;

д) заменять золотники различного рода заглушками.

.Уход за шинами

Следует регулярно производить осмотр шин, обращая особое внимание на:

протектор, чтобы проверить степень износа, наличие порезов, местных повреждений и посторонних предметов (частиц гравия, гвоздей и т.д.);

боковины, чтобы проверить наличие порезов, растрескиваний, степень износа и аномальные деформации.

Следует безотлагательно устанавливать причины возникновения аномалий при движении: сильные вибрации, боковой увод вправо или влево и т.д. В случае потери давления следует немедленно остановиться, так как движение при внутреннем пониженном давлении приводит к повреждению элементов конструкции шины.

Необходимо демонтировать шину и определить причину потери давления.

При наличии какого-либо повреждения следует обратиться к специалисту, чтобы узнать его мнение о необходимости или возможности ремонта. Прежде чем приступить к ремонту, рекомендуется осмотреть ее внутреннюю часть, чтобы убедиться в отсутствии повреждений или посторонних предметов.

.Хранение шин

Недопустимо хранение шин на открытом воздухе, даже под защитным навесом. Помещение для хранения шин и автомобильных камер должно быть прохладным, сухим и тёмным и с довольно хорошей вентиляцией. Растворители, топливо, смазочные вещества, химикаты и т.п. не должны храниться в одном месте с шинами и тем более контактировать с ними.

Во избежание возникновения трещин, убедитесь, что шины хранятся не под грузом или внешним давлением.

.Маркировка шин

В описании каждой модели шины присутствуют графы «ТИПОРАЗМЕР» и «ИНДЕКСЫ». В данной статье мы предлагаем вам расшифровку этих значений.

Рассмотрим пример. В графе «ТИПОРАЗМЕР» указано значение 185/70 R 14, в котором:

- ширина шины в мм., 70 - отношение высоты шины (от посадочного обода до наружного края колеса) к ее ширине в процентах,

Чем меньше эта цифра, тем шире шина смотрится, тем “приземистее” и динамичнее автомобиль. Однако все эти преимущества хороши только на сухих дорогах с идеальным покрытием. На российских дорогах колеса серии 65 - это уже легкомыслие, а ниже - просто безумие, Норма: 80,75,70.- радиальная конструкция корда, нити корда в слоях каркаса имеют радиальное (меридиональное) расположение, т.е. направлены от борта к борту, шина монтаж балансировка

- монтажный размер обода в дюймах (1 дюйм=2,54 см).

В графе «ИНДЕКСЫ» указываются индексы максимальной нагрузки на одну шину в килограммах и индекс скорости - максимальная допустимая скорость движения в кмч, а также дополнительные индексы характеризующие свойства конкретной шины.

"TL" - бескамерная шина,- шина с защитой обода диска,, XL - усиленная шина с повышенной грузоподъемностью,

Буква “Е” заключенная в круг - европейский стандарт безопасности,

“DOT” - американский стандарт безопасности.

Буквы “M+S” “грязь” (Mud) + “снег” (Snow) -зимние и универсальные шины.

“AW” -“любая погода” (Any weather) - всесезонные шины,

то же самое “AS” - “все сезоны” (All Seasons).

Некоторые фирмы вместо букв используют символы-рисунки: солнце, дождь, снежинка.

Стрелка на боковине колеса означает направление вращения для дождевой резины, Если будет вращаться в обратном направлении, то вода, вместо того, чтобы удаляться из под шины, будет под нее нагнетаться.

Кроме всех этих на шине ставятся еще три цифры: неделя и год изготовления,

Например “387”

Две первые цифры:

- тридцать восьмая неделя,

- год выпуска (2007)

.Техника безопасности

При шиномонтажных работах несчастные случаи возникают главным образом из-за срыва стопорного кольца или монтажных лопаток, разрыва шин. Опасности возникают и при переноске шин грузовых автомобилей и автобусов, использовании оборудования с электрическим приводом и аппаратов, работающих под давлением.

Шиномонтажные и демонтажные работы производят на шиномонтажном участке с применением специального оборудования, приспособлении и инструмента. При демонтаже шины с диска колеса воздух из камеры должен быть полностью выпущен. Шины, плотно прилегающие к ободу колеса, демонстрируют на специальных стендах или с помощью специальных приспособлений. Применять кувалды при демонтаже и монтаже шин запрещается.

Перед монтажом осматривают покрышку, удаляют из протектора мелкие камни, металлические и другие предметы, проверяют состояние бортов покрышки, замочного кольца и выемки для него на ободе колеса, состояние диска колеса Борта покрышки не должны иметь порезов, разрывов и других повреждений, обод - трещин, вмятин, заусенцев, ржавчины. Замочное кольцо должно надежно входить в выемку обода всей своей внутренней поверхностью.

В стационарных условиях снятые с автомобиля шины накачивают и подкачивают в местах оборудованных защитными ограждениями, предупреждающими вылет стопорного кольца. Подкачивать шину без демонтажа можно, если давление воздуха снизилось не менее на 40 % от нормального и при этом не нарушена правильность монтажа.

Все операции по снятию постановке и перемещению колес и шин автомобилей массой более 20 кг должны производиться с использованием средств механизации (тележек, подъемников и т.д.).

Из-за высокой опасности вулканизационных работ к ним допускают лиц не моложе 18 лет, прошедших предварительный медицинский осмотр и специальное курсовое обучение, сдавших экзамены и получивших удостоверение на право производства этих работ.

Все рабочие места должны содержаться в чистоте, не загромождаться деталями, оборудованием, инструментом, приспособлениями, материалами. Инструмент ударного действия (зубила, бородки и т.д.) должен иметь гладкую затылочную часть без трещин, заусенцев, наклепа и сколов. Для предупреждения травмирования рук длина инструмента не должна быть менее 150 мм.

При работе электроинструментом следует соблюдать меры электробезопасности. Сопротивление всех токоведущих путей один раз в год проверяют мегаомметром.

Деревянные ручки инструмента (молотки, отвертки, кувалды) должны быть всегда сухими, без заусенцев и иметь удобную форму.

При накачивании шин грузовых автомобилей следует обязательно пользоваться предохранительной клетью.

Запрещается производить монтаж колес на шиномонтажном стенде, размер которых превышает максимальный размер, указанный заводом-изготовителем.

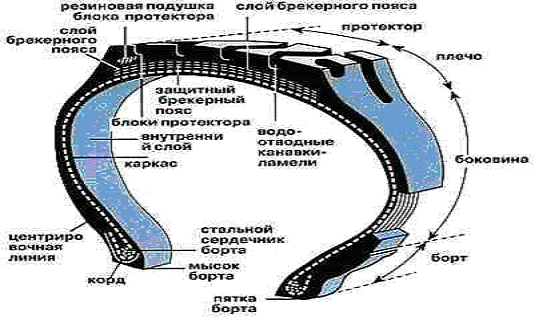

По назначению шины делят на две группы: для легковых и для грузовых автомобилей. Первые применяют на легковых автомобилях, грузовых автомобилях малой грузоподъемности, микроавтобусах и прицепах к ним. Шины для легковых автомобилей предназначены для эксплуатации во всех климатических зонах страны при температуре окружающей среды от минус 45 до плюс 55 °С. Шины для грузовых автомобилей применяются на грузовых автомобилях, прицепах, полуприцепах и автобусах. Они предназначены для эксплуатации на дорогах различных категорий при температуре окружающей среды до минус 45 °С.

По форме профиля шины бывают обычного профиля, широкопрофильные, низкопрофильные, сверхнизкопрофильные, арочные и пневмокатки. По габаритам шины делятся на крупногабаритные, среднегабаритные и малогабаритные. По конструкции шины бывают диагональные, радиальные, со съемным протектором и с регулируемым давлением. По принципу герметизации шины делятся на камерные и бескамерные

Специальные шины:

а - с регулируемым давлением;

б - арочные;

в - пневмокаток.

Пневматические шины:

а - с диагональным кордом;

б - шины Р;

в - шины PС:

- подушечный слой;

-каркас;

- съемные протекторные кольца.

Крупногабаритные шины имеют ширину профиля 350 мм и более независимую от посадочного диаметра. Эти шины имеют тонкослойный каркас и эластичный протектор с сравнительно неглубоким рисунком. Они выпускаются бескамерными. Наружный диаметр крупногабаритных шин достигает 2 -3 м и более. Давление воздуха в шинах очень низкое (0,02-0,035 МПа) и регулируется водителем. Крупногабаритные шины имеют большую площадь опоры на грунт и предназначены для работы в особо тяжелых условиях: по пескам, болотам, снежной целине, неровной местности.
