Гидравлические расчеты конструктивных элементов сооружений
МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО
ОБРАЗОВАНИЯ
«НИЖЕГОРОДСКИЙ
ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
Институт
экономики управления и права
Кафедра
«Гидравлики»
РАСЧЕТНО-ГРАФИЧЕСКАЯ
РАБОТА
по
дисциплине «Механика жидкости и газа»
Гидравлические
расчеты конструктивных элементов сооружений
Преподаватель:
доцент, к.т.н. В.В. Жизняков
Студент: гр. 135/1
ПГС В.А. Моряшов
г.
Нижний Новгород
г.
Содержание
1.
Исходные данные (задание)
.
Гидравлические расчеты
.1
Нахождение давлений в «характерных» точках и построение эпюры давления жидкости
на стенку в выбранном масштабе
.2
Определение силы давления жидкости на плоскую стенку и глубины ее приложения
.3
Определение силы давления жидкости на криволинейную стенку
.4
Определение показаний ртутного U-образного манометра
.5
Определение необходимого количества болтов для крепления крышки лаза
Список
литературы
1. Исходные данные (задание)
Боковая стенка резервуара (рис. 1), заполненного
жидкостью с плотностью ρ, имеет вид
ломаной линии 0-1-2-3-4-5, переходящей в кривую 5-5′-6. Ширина стенки по
всей высоте одинакова и равна В. В днище резервуара имеется лаз, закрываемый
плоской круглой крышкой диаметром D, которая крепится к днищу болтами диаметром
d. Допускаемое напряжение стальных болтов на растяжение [δ].
Вариант исходных данных № 25
Исходные
данные
|
Размерность
|
Величина
|
h1
|
м
|
2,9
|
ℓ1-2
|
м
|
3,1
|
h3
|
м
|
3,4
|
ℓ3-4
|
м
|
3,1
|
h5
|
м
|
2,2
|
R1
|
м
|
3,3
|
R2
|
м
|
3,0
|
B
|
м
|
5,5
|
α1
|
˚
|
55
|
α2
|
˚
|
35
|
D
|
м
|
1,4
|
d
|
мм
|
16
|
[δ]
|
10*8
Па
|
0,9
|
ρ
|
кг/м3
|
1000
|
Стенка
плоская
|
4-5
|
Стенка
криволинейная
|
-
|
5′-6
|
а
|
м
|
1,2
|
Требуется:
. найти давления в «характерных» точках (в Па и
кПа) и построить эпюру давления жидкости на стенку 0-1-2-3-4-5-5′-6 в
выбранном масштабе;
. определить силу давления жидкости на плоскую
стенку 4-5 и глубину ее приложения (аналитическим и графо-аналитическим
методами);
. определить силу давления жидкости на
криволинейную стенку 5′-6;
. определить показание ртутного U-образного
манометра h, если расстояние а=1,2 м;
. определить необходимое количество болтов для
крепления крышки лаза.

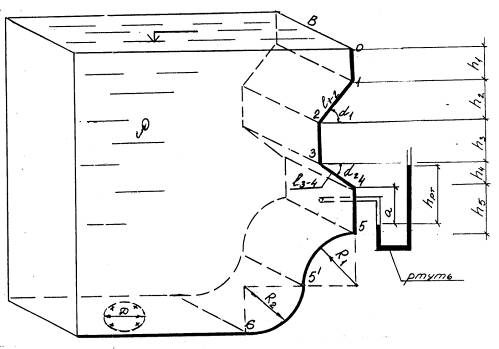

Рис. 1 Схема резервуара
2. Гидравлические расчеты
2.1 Нахождение давлений в «характерных» точках и
построение эпюры давления жидкости на стенку
Строим эпюру давления (рис. 2) на стенку
0-1-2-3-4-5-5′-6 для данного на рис. 1 резервуара в масштабе 1 см ÷
100
кПа.

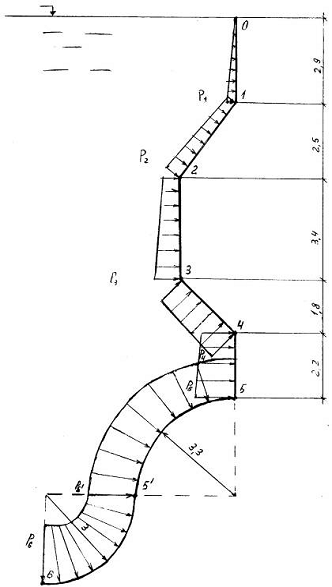

Рис. 2 Эпюра давления жидкости, М 1 см ÷
100 кПа
Давление в любой точке покоящейся жидкости
определяется основным уравнением гидростатики:
Р=Ро+ρgh,
(1)
Р=ρgh,
где (2)
Ро - внешнее давление;
ρ - плотность
жидкости;= 9,81 м/с² - ускорение
свободного падения;- глубина расположения рассматриваемой точки, таким образом:
давление в точке 0 Р0=1000*10*0=0 Па;
давление в точке 1 Р1=1000*10*h1=29 кПа;
давление в точке 2
Р2=1000*10*(h1+h2)=10000*(2,9+ℓ1-2*sin55)=
=10000*(2,9+3,1*0,8192)=10000*(2,9+2,5)=54 кПа;
давление в точке 3 Р3=1000*10*(h1+h2+h3)=88 кПа;
давление в точке 4
Р4=1000*10*(h1+h2+h3+h4)=10000*(8,8+ℓ1-2*sin55)=
=10000(8,8+3,1*0,5736)=10000(8,8+1,8)=106 кПа;
давление в точке 5
Р5=1000*10*(h1+h2+h3+h4+h5)=128 кПа;
давление в точке 5′ Р5′=1000*10*(h1+h2+h3+h4+h5+R1)=161
кПа;
давление в точке 6
Р6=1000*10*(h1+h2+h3+h4+h5+R1+R2)=191 кПа;
.2 Определение силы давления жидкости на плоскую
стенку и глубины ее приложения
Определим силу давления жидкости на плоскую
стенку 4-5 глубину ее приложения аналитическим и графо-аналитическим методами.
а) аналитический метод (рис. 3):

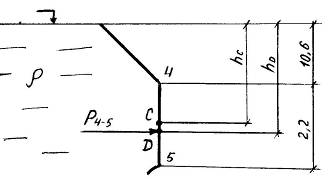

Рис. 3 Плоская стенка 4-5, аналитический метод
По основному уравнению гидродинамики
Р=(Ро+ρghс)ω
(3)
Р=ρghсω,
где (4)
Р - сила давления на рассматриваемую плоскую
стенку;
ω - площадь
рассматриваемой стенки;с - глубина расположения центра тяжести рассматриваемой
стенки
ω=h4-5B (5)с
=h0-4+h4-5/2 (6)
Р4-5=1000*10*(10,6+2,2/2)*2,2*5,5=10000*11,7*2,2*5,5=1415700
Н
Глубина приложения силы определяется по формуле:
hD=hc+Уc/(hcω),
где (7)
Ус - момент инерции площади рассматриваемой
стенки относительно оси проходящей через ее центр тяжести
Так как плоская стенка 4-5 представляет собой
прямоугольник, то момент инерции определяется по формуле:
Ус4-5=Вh2³/12
(8)-5=11,7+5,5*2,2³/(12*11,7*12,1)=11,7+58,564/1698,84=11,73
м
б) графо-аналитический метод (рис. 4):

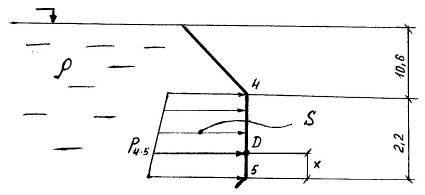

Рис. 4 Плоская стенка 4-5, графо-аналитический
метод, М 2 мм ÷ 10 кПа
Р4-5=SB, где (9)
S - площадь эпюры давления жидкости на стенку,
определяемая по формуле:
S=Sтрапеции=(|P4|+|P5|)/2h4-5 (10)
Р4-5=(106000+128000)/2*2,2*5,5=1415700 Н
При использовании графо-аналитического метода
линия действия силы Р всегда проходит через центр тяжести эпюры и находится по
формуле:
hd4-5=h0-4+(h4-5-x), где
(11)=(2|P4|+|P5|)/(|P4|+|P5|)* h4-5/3
(12)-5=10,6+2,2-(2*106000+128000)/(106000+128000)*2,2/3=11,73 м
Вывод: сила давления жидкости на плоскую стенку
4-5, определенная двумя способами равна 1415700 Н, а глубина ее приложения
11,73 м.
2.3 Определение силы давления жидкости на
криволинейную стенку
Сила давления жидкости Р на криволинейную стенку
направлена под некоторым углом α к
горизонту (рис. 5), поэтому ее можно заменить двумя составляющими силами -
горизонтальной Рх и вертикальной Рz,

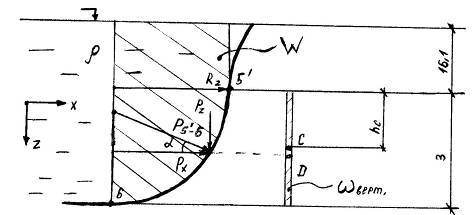

Рис. 5 Криволинейная стенка стенка 5′-6
которые находятся по формулам:
Рх=ρghсωверт
(13)
Рz=ρgW
(14)
Р=√(Рх²+Рz²),
где (15)
ωверт=RB (16)с=h0-5′+R/2
(17)=[(НR)-(R²-πR²/4)]B,
где (18)
H = h1+h2+h3+h4+h5+R1+R2 =19,1 м - высота столба
жидкости;
Рх=1000*10*(16,1+3/2)*3*5,5=2904000 Н
Рz=1000*10*(19,1*3-(3²-3,14*3²/4))*5,5=3045000
Н
Р5′-6=√(2904000²+3045000²)=4207760
Н
Найти под каким углом α
и
в какой точке приложения действует сила Р5′-6 можно следующим образом:
Tgα=
Рz/ Рх => α (19)=Rsinα
(20)=Rcosα (21)α=3045000/2904000=1,0486
=> α=46˚21′28′′=3*0,7237=2,17
м=3*0,6902=2,07 м
Вывод: сила давления жидкости на криволинейную
стенку 5′-6 равна 3045000 Н и действует под углом 46˚21′28′′
в точке приложения с координатами x=2,17 м, y=2,07 м
2.4 Определение показаний ртутного U-образного
манометра
Система (рис. 5) находится в состоянии равновесия,
поэтому давление со стороны сосуда равно давлению со стороны атмосферы. Сосуд
является открытым, поэтому давление на поверхность жидкости сосуда равна
атмосферному давлению, следовательно:
Ратм+ρg(10,6+1,2)=Ратм+ρртghрт
(22)рт=11,8ρ/ρрт=11,8*1000/13600=0,8676
м.р.с.=115670 Па

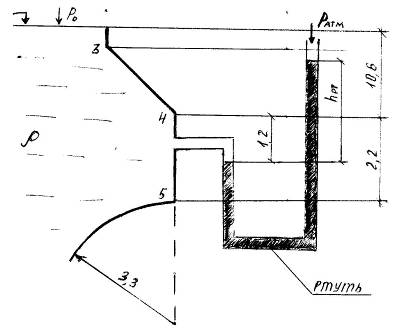

Рис. 6 U-образный манометр
Вывод: ртутный U-образный манометр показывает
давление равное 115670 Па.
.5. Определение необходимого количества болтов
для крепления крышки лаза
В уравновешенном состоянии системы давление на
крышку лаза равно силе сопротивления крышки лаза:
Р=Т (23)
Р=ρgHωк,
где (24)= h1+h2+h3+h4+h5+R1+R2 = 19,1 м - высота столба жидкости;
ωк = πD²/4
-
площадь крышки;
Т=[δ]ωбn,
где (25)
n - количество болтов;
ωб =
πd²/4
-
площадь болта, таким образом:
n = ρgHD²/[δ]d²
= 1000*10*19,1*1,96/(90000000*0,000256) ≈ 16
Вывод: для крепления крышки лаза необходимо 16
штук болтов.
Список литературы
гидравлический давление жидкость
1.
Кременецкий Н.Н. Гидравлика/ Н.Н. Кременецкий, Д.В. Штеренлихт, В.М. Алышев,
Л.В. Яковлева. - М.: Энергия, 1975. - 426 с.
.
Штеренлихт Д.В. Гидравлические расчеты/ Д.В. Штеренлихт, В.М. Алышев, Л.В.
Яковлева. - М.: Колос, 1992.
.
Калицун В.И. Гидравлика, водоснабжение и канализация/ В.И. Калицун, В.С. Кедров,
и др. - М.: Стройиздат, 1980. - 359 с.
