Вступ

Рівень технічного розвитку будь-якої країни в наш час визначається в основному станом її енергетики, потужністю електростанцій і виробництвом електроенергії.

Науково-технічний прогрес безперервно супроводжується кількісними і якісними змінами в області електроенергетики і електротехніки, зростанням потужності промислових і сільськогосподарських підприємств. Високий розвиток електроенергетики дає змогу переозброювати всі галузі народного господарства, широко впроваджувати електричну енергію в такі її провідні галузі, як промисловість, сільське господарство, будівництво і транспорт.

Зростання кількості і потужності електроустановок супроводжується ускладненням і вдосконаленням їх конструкцій. Постійно розширюється обладнання, що випускається електротехнічною промисловістю, апаратів, приладів, електромонтажних конструкцій і матеріалів. Застосовуються нові методи індустріального будівництва і провадження електромонтажних робіт. Відповідно переглядаються і вносяться корективи в діючі будівельні і електротехнічні норми і правила.

У технічному перетворенні галузей народного господарства ведуча роль належить електричним засобам автоматизації і механізації виробничих процесів. Найважливішим засобом електрифікації, механізації і автоматизацій, основою збільшення продуктивності машини і масштабів виробництва є сучасний електропривод, на частку якого доводиться до 63% загального споживання електроенергії в країні.

Електричні машини широко застосовуються у всіх галузях народного господарства. Середні і великі електричні машини використовують в машинобудівній промисловості для приводу великих вентиляторів і компресорів, могутніх металоріжучих станків, важких конвеєрних ліній; у вугільній промисловості для приводу шахтних підіймальних машин, великих насосів, компресорів, вентиляторів і інших установок; в металургійній промисловості для приводу прокатних станів.

Електрифікація народного господарства України розвивається по шляху розробки і впровадження електроустановок з використанням сучасних високоефективних електричних машин і апаратів, ліній електропередачі, різноманітного електротехнологічного обладнання, автоматики і телемеханіки.

Безпечна і безаварійна експлуатація систем електропостачання ставить перед працівниками електрогосподарств різносторонні і складні задачі з охорони праці.

Здорові і безпечні умови праці електротехнічного персоналу й працівників, що експлуатують електрифіковані виробничі установки, можуть бути забезпечені виконанням науково обґрунтованих правил і норм як при проектуванні і монтажі, так і при їх експлуатації.

1. Описова частина

.1 Загальні відомості про асинхронні електродвигуни

Асинхронний двигун - це асинхронна машина, призначена для перетворення електричної енергії змінного струму в механічну енергію. Саме слово "асинхронний" означає "не одночасний". При цьому мається на увазі, що у асинхронних двигунів частота обертання магнітного поля статора завжди більше частоти обертання ротора. Працюють асинхронні двигуни, як зрозуміло з визначення, від мережі змінного струму

Існує багато типів електродвигунів, але найбільшого поширення в усіх галузях промисловості, в будівництві та сільському господарстві набули асинхронні двигуни трифазного струму.

Електродвигун характеризується зазначеними на його паспорті номінальними даними, до яких належать: потужність, напруга, струм статора, кратність пускового струму, коефіцієнт потужності, частота обертання ротора, номінальний крутний момент.

Номінальною потужністю називають корисну механічну потужність на валу двигуна за номінальних значень струму, напруги і частоти.

Номінальним струмом називають струм, який споживається двигуном за номінальних значень навантаження, частоти і напруги.

Пусковим струмом називають струм, який протікає в період пуску двигуна.

Кратність пускового струму визначається як відношення струму, який протікає в момент пуску, до мінімального струму.

Коефіцієнтом потужності кола називається відношення активної потужності до повної потужності.

Коефіцієнт корисної дії - це відношення потужності, що віддається електродвигуном, до тієї, що споживається ним.

Номінальним крутильним моментом називають момент, що розвивається двигуном за номінальних значень потужності і частоти обертання.

Асинхронний електродвигун трифазного змінного струму складається з нерухомої частини - статора, обертової частини - ротора і двох підшипникових щитів з підшипниками, в яких обертається вал ротора.

Статор складається із станини і осердя з обмоткою. Станину відливають з чавуну або сталі, а осердя набирають з тонких листів електротехнічної сталі. Листи осердя мають виштамповані фігурні вирізи, які в складеному пакеті утворюють пази, куди вкладається статорна обмотка

.2 Будова і призначення асинхронного електродвигуна

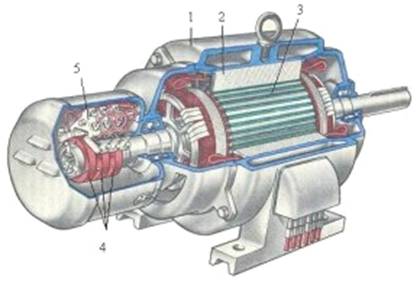

Рис. 1 Будова асинхронного електродвигуна: 1 - вал; 2, 6 - підшипники; 3, 8 - підшипникові щити; 4 - лапи; 5 - кожух вентилятора; 7 - крильчатка вентилятора; 9 - короткозамкнутий ротор; 10 - статор; 11 - клемна коробка виводів.

Основними частинами асинхронного двигуна є статор (10) і ротор (9). Статор має циліндричну форму, і збирається з листів сталі. У пазах сердечника статора укладені обмотки статора, які виконані з обмотувального дроту. Осі обмоток зрушені в просторі один відносно одного на кут 120°. Залежно від напруги, що подається, кінці обмоток з’єднуються трикутником або зіркою.

Ротори асинхронного двигуна бувають двох видів: короткозамкнутий і фазний ротор.

Короткозамкнутий ротор є сердечником, набраним з листів сталі. У пази цього сердечника заливається розплавлений алюміній, внаслідок чого утворюються стержні, які замикаються накоротко торцевими кільцями. У асинхронних двигунах великої потужності замість алюмінію може застосовуватися мідь.

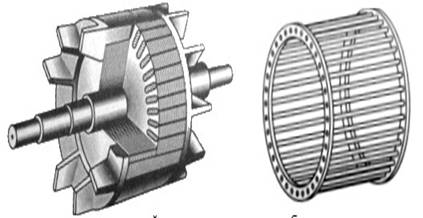

Рис. 2 Короткозамкнутий ротор, набраним з листів сталі

Фазний ротор має трифазну обмотку, яка практично не відрізняється від обмотки статора. У більшості випадків кінці обмоток фазного ротора з’єднуються в зірку, а вільні кінці підводяться до контактних кілець. За допомогою щіток, які підключені до кілець, в ланцюг обмотки ротора можна вводити додатковий резистор. Це треба для того, щоб можна було змінювати активний опір в ланцюзі ротора, тому що це сприяє зменшенню великих пускових струмів.

Рис. 3 Асинхронний двигун з фазним ротором

Асинхронний двигун з фазним ротором - це двигун, який можна регулювати за допомогою додавання в ланцюг ротора додаткових опорів. Зазвичай такі двигуни застосовуються при пуску з навантаженням на валу, оскільки збільшення опору в ланцюзі ротора, дозволяє підвищити пусковий момент і зменшити пускові струми.

Статор (2) виконаний, так само як і в звичайному асинхронному двигуні, він представляє з себе порожнистий циліндр, набраний з листів електротехнічної сталі, в який укладена трифазна обмотка.

Ротор (3) в порівнянні з короткозамкнутим, представляє з себе складнішу конструкцію. Він складається з сердечника в який укладена трифазна обмотка, аналогічно обмотці статора, звідси назва двигуна. Якщо двигун двополюсний, то обмотки ротора зміщені геометрично один відносно одної на 120. Ці обмотки з’єднуються з трьома контактними кільцями (4), розташованими на валу ротора. Контактні кільця виконані з латуні або сталі, причому одине від одного вони ізольовані. За допомогою декількох метал-графітових щіток (зазвичай двох), які розташовані на щіткотримачі (5) і притискаються пружинами до кілець, в ланцюг вводяться додаткові опори. Виводи обмоток з’єднуються за схемою "зірка".

Додатковий опір вводиться тільки при пуску двигуна. Причому ним зазвичай служить ступінчастий реостат, опір якого зменшують зі збільшенням оборотів двигуна. Таким чином пуск двигуна здійснюється теж ступінчасто. Після того, як розгін закінчився і двигун вийшов на природну механічну характеристику, обмотку ротора закорочують. Для того, щоб зберегти щітки і понизити втрати на них, в двигунах з фазним ротором існує спеціальний пристрій, який піднімає щітки і замикає кільця. Таким чином, вдається підвищити ще і ККД двигуна.

Додатковий опір дозволяє головним чином здійснити пуск двигуна під навантаженням, працювати з ним тривалий час двигун не може, оскільки механічні характеристики занадто м’які і робота двигуна на них нестабільна.

Для того, щоб автоматизувати пуск двигуна, в обмотку ротора включають індуктивність. У момент пуску, частота струму в роторі найбільша, а значить і індуктивний опір максимальний. Потім, при розгоні двигуна, частота, як і опір зменшуються, і двигун поступово починає працювати в звичайному режимі.

За рахунок ускладнення своєї конструкції, асинхронний двигун з фазним ротором, має хороші пускові і регулювальні характеристики. Але з тієї ж причини, його вартість зростає приблизно в 1.5 в порівнянні із звичайним асинхронним двигуном, крім того збільшується маса, розміри і як правило, зменшується надійність двигуна.

.3 Принцип дії асинхронного електродвигуна

асинхронний електродвигун ротор статор

При поданні до обмотки статора напруги, в кожній фазі створюється магнітний потік, який змінюється з частотою напруги, що подається. Ці магнітні потоки зрушені один відносно одного на 120°, як в часі, так і в просторі. Результуючий магнітний потік виявляється таким, що при цьому обертається.

Результуючий магнітний потік статора обертається і тим самим створює в провідниках ротора електрорушійну силу. Оскільки обмотка ротора, має замкнутий електричний ланцюг, в ній виникає струм, який у свою чергу взаємодіючи з магнітним потоком статора, створює пусковий момент двигуна, прагнучий повернути ротор у напрямі обертання магнітного поля статора. Коли він досягає значення, гальмівного моменту ротора, а потім перевищує його, ротор починає обертатися. При цьому виникає так зване ковзання.

Ковзання s - це величина, яка показує, наскільки синхронна частота n1 магнітного поля статора більша, ніж частота обертання ротора n2, в процентному співвідношенні.

Для асинхронних двигунів ковзання це украй важлива величина. У початковий момент часу вона дорівнює одиниці, але у міру зростання частоти обертання n₂ ротора відносна різниця частот n₁-n₂ стає менше, внаслідок чого зменшуються електрорушійна сила і струм в провідниках ротора, що спричиняє за собою зменшення обертового моменту. Урежимі холостого ходу, коли двигун працює без навантаження на вал, ковзання мінімальне, але зі збільшенням статичного моменту, воно зростає до величини sкр - критичного ковзання. Якщо двигун перевищить це значення, то може статися так зване перекидання двигуна, і привести надалі до його нестабільної роботи. Значення ковзання лежить в діапазоні від 0 до 1, для асинхронних двигунів загального призначення воно складає в номінальному режимі - 1-8%.

Як тільки настане рівновага між електромагнітним моментом, що викликає обертання ротора і гальмівним моментом створюваним навантаженням на вал двигуна процеси зміни величин припиняться.

Виходить, що принцип роботи асинхронного двигуна полягає у взаємодії магнітного поля статора і струмів, які наводяться цим магнітним полем в роторі, що обертається. Причому обертовий момент може виникнути тільки в тому випадку, якщо існує різниця частот обертання магнітних полів.

1.4 Експлуатація асинхронних електродвигунів

На електродвигунах та механізмах, які вони приводять у дію, повинні бути нанесені стрілки, що вказують напрямок обертання їх рухомих частин, а також написи з назвою агрегату, до якого вони належать.

На комутаційних апаратах (вимикачах, контакторах, магнітних пускачах, пускорегулювальних пристроях, запобіжниках тощо) повинні бути нанесені написи, що вказують, до якого електродвигуна вони належать.

Плавкі вставки запобіжників повинні бути калібровані із зазначенням на клеймі номінального струму вставки. Клеймо ставиться заводом-виробником або електротехнічною лабораторією. Застосовувати некалібровані плавкі вставки забороняється.

У разі короткочасного припинення електроживлення повинен бути забезпечений самозапуск електродвигунів відповідальних механізмів після повторної подачі напруги, якщо збереження механізмів у роботі необхідне за умов технологічного процесу і допустиме за умов безпеки та зниження напруги електромережі.

Перелік електродвигунів відповідальних механізмів, які беруть участь у самозапуску, із зазначенням уставок захистів і допустимого часу перерви живлення затверджує особа, відповідальна за електрогосподарство.

Захисти елементів електричної мережі споживачів, а також технологічне блокування вузлів електричної мережі виконується таким чином, щоб забезпечувався самозапуск електродвигунів відповідальних механізмів. Для полегшення самозапуску відповідальних механізмів, як правило, повинен бути передбачений захист мінімальної напруги, що вимикає на час зниження (зникнення) напруги електродвигуни, які не беруть участі в процесі самозапуску.

Електродвигуни, що тривалий час перебувають у резерві, та автоматичні пристрої увімкнення резерву повинні оглядатись та випробовуватись разом із механізмами відповідно до графіка, затвердженого особою, відповідальною за електрогосподарство. У цьому разі в електродвигунів зовнішнього розташування, які не мають обігріву, а також двигунів більше 6 кВ, що тривалий час перебувають у резерві, повинен бути перевірений опір ізоляції обмотки статора і коефіцієнт абсорбції.

Електродвигуни з короткозамкненими роторами дозволено запускати з холодного стану два рази поспіль, з гарячого - один раз, якщо інструкція заводу-виробника не передбачає більшої кількості пусків. Наступні пуски дозволяються після їх охолодження протягом часу, обумовленого інструкцією заводу-виробника для відповідного типу електродвигуна.

Для електродвигунів відповідальних механізмів, що не мають резерву, дозволяється одне повторне ввімкнення після дії основних захистів за результатами зовнішнього огляду двигуна.

Наступне ввімкнення електродвигунів у разі дії резервних захистів до з'ясування причин вимкнення заборонене.

Для спостереження за пуском і роботою електродвигунів, регулювання технологічного процесу яких здійснюється за значенням струму, а також усіх електродвигунів змінного струму потужністю більше ніж 100 кВт на пусковому щитку чи панелі керування встановлюють амперметр, який вимірює струм у колі статора електродвигуна. Амперметр установлюють також у колі збудження синхронних електродвигунів. На шкалі амперметра червоною рискою позначають значення допустимого струму (вище номінального струму електродвигуна на 5 %).

Для контролю наявності напруги на групових щитках і збірках електродвигунів повинні бути встановлені вольтметри або сигнальні лампи.

Для забезпечення нормальної роботи електродвигунів напругу на шинах необхідно підтримувати в межах від 100 до 105 % від номінальної. За необхідності допускається робота електродвигуна з напругою 90 - 110 % від номінальної. У разі зміни частоти живильної мережі в межах ±2,5 % від номінального значення допускається робота електродвигунів з номінальною потужністю.

Вібрація, виміряна на кожному підшипнику електродвигуна, осьовий зсув ротора, розмір повітряного зазору між сталлю статора та ротора, а також в підшипниках ковзання не повинні перевищувати величин.

Постійний нагляд за навантаженням електродвигунів, щітковим апаратом, температурою елементів і охолоджувальних середовищ електродвигуна (обмотки і осердя статора, повітря, підшипників тощо), догляд за підшипниками і пристроями підведення охолоджувального повітря, води до повітроохолодників і обмоток, а також операції з пуску, регулювання швидкості і зупинки здійснюють працівники цеху (дільниці), які обслуговують механізм.

Електродвигуни, що продуваються і які встановлені в запилених приміщеннях і приміщеннях з підвищеною вологістю, повинні бути обладнані пристроями підведення чистого охолоджувального повітря, кількість якого і параметри (температура, вміст домішок тощо) повинні відповідати вимогам інструкції заводу-виробника.

Щільність тракту охолодження (корпусу електродвигуна, повітропроводів, засувок) необхідно перевіряти не рідше ніж один раз на рік.

Індивідуальні електродвигуни зовнішніх вентиляторів охолодження повинні автоматично вмикатися і вимикатися у разі ввімкнення та вимкнення основних електродвигунів.

Електродвигуни з водяним охолодженням статора чи ротора, а також з умонтованими водяними повітроохолодниками повинні бути обладнані пристроями, що сигналізують про появу води в корпусі. Організація експлуатації обладнання та апаратури систем водяного охолодження, якість конденсату та води повинні відповідати вимогам інструкцій заводу-виробника.

Аварійні кнопки електродвигунів повинні бути опломбовані. Зривати пломби з аварійних кнопок для вимкнення електродвигуна дозволено тільки в аварійних випадках. Опломбування аварійних кнопок виконують працівники, визначені особою, відповідальною за електрогосподарство.

Електродвигун (обертова машина) повинен бути негайно відімкнений від мережі у таких випадках:

нещасний випадок (чи загроза) з людиною;

поява диму, вогню або запаху горілої ізоляції з корпусу електродвигуна або його пускорегулювальної апаратури;

вібрація понад допустимі норми, яка загрожує виходу з ладу електродвигуна або механізму;

вихід з ладу привідного механізму;

нагрівання підшипників або контрольованих вузлів понад допустиму температуру, зазначену в інструкції заводу-виробника;

виникнення коротких замикань в електричній схемі;

значне зниження частоти обертання;

швидке зростання температури обмоток або сталі статора.

В експлуатаційній інструкції можуть бути вказані й інші випадки, за якими електродвигуни (обертові машини) повинні бути негайно вимкнені, а також указаний порядок усунення їх аварійного стану.

Періодичність капітальних і поточних ремонтів електродвигунів, залежно від умов у яких вони працюють, визначає особа, відповідальна за електрогосподарство. Залежно від місцевих умов поточний ремонт електродвигунів, як правило, здійснюють одночасно з ремонтом привідних механізмів, і його виконує навчений персонал споживача або підрядної організації.

Профілактичні випробування і вимірювання на електродвигунах повинні проводитись регулярно у відповідності до встановлених правил.

Експлуатація електродвигунів складається із слідуючих основних елементів: нагляду, своєчасного виявлення несправностей та їх усунення; профілактичних випробувань; пуску та зупинки.

1.5 Основні неполадки асинхронних електродвигунів та способи їх усунення

Усі неполадки електродвигунів, що перешкоджають пуску або нормальній їх роботі, можуть виникати з механічних та електричних причин.

До механічних причин належать: заклинювання або перевантаження робочої машини, зачіплювання ротора за статор, перекіс підшипникових щитів при складанні двигуна, пошкодження підшипників та вібрація.

У разі таких неполадок електродвигун при пуску не обертається або обертається важко зі зменшеною швидкістю. Для того, щоб упевнитись, що двигун справний, а його пуску перешкоджають поломка або перевантаження робочої машини, необхідно відокремити двигун від машини і пустити його без навантаження. Якщо двигун вільно обертається з номінальною частотою, то неполадки потрібно шукати в робочій машині.

Якщо робоча машина справна, а двигун не запускається, то насамперед необхідно перевірити правильність встановлення підшипникових щитів електродвигуна і в разі їх перекосу ударами молотка через дерев'яну прокладку встановити щити на місце і підтягнути їх кріпильні гвинти.

Ознакою того, що двигун не запускається з механічних причин, є однаковий струм в усіх трьох фазах статора.

Вібрація електродвигуна зумовлює порушення різних з'єднань, перегрівання підшипників, пошкодження ізоляції обмоток і навіть вихід двигуна з ладу. Розрізняють внутрішні та зовнішні причини вібрації електродвигуна. До внутрішніх причин належать: неврівноваженість обертових частин, несправність підшипників кочення, скривлення шийок вала, послаблення посадки шківа або напівмуфти на валу. Для усунення внутрішніх причин вібрації двигун необхідно відправити для поточного ремонту.

Зовнішніми причинами вібрації є: неправильне зшивання приводного паса, неточне центрування валів двигуна і робочої машини, спрацювання пальців муфти, ослаблення гвинтів кріплення двигуна до фундаменту або робочої машини та недостатня короткість рами або плити, на якій встановлений двигун.

До основних електричних причин належать: обрив однієї фази живильної мережі або перегоряння плавкої вставки запобіжника, обрив фази в обмотці статора двигуна, неправильне з'єднання початків і кінців обмотки статора та зниження напруги мережі живлення. У всіх цих випадках електродвигун при пуску під навантаженням не обертається, гуде або обертається уповільнено і швидко нагрівається.

Щоб виявити причину неполадок, необхідно за допомогою вольтметра, контрольної лампочки або мегомметра перевірити цілість запобіжників, електропроводки і обмотки статора.

Виводи обмотки статора електродвигуна необхідно з'єднувати згідно зі схемою, зображеною на щитку, і напругою в мережі відповідно до маркування. Для з'єднання у зірку кінці обмотки С₄, С₅, С₆ з'єднують разом, а живлення підводять до початків фаз С₁, С₂, С₃ чи навпаки. Для з'єднань обмотки трикутником кінець першої фази С₁ з'єднують з початком другої С₂, кінець другої С₅ - з початком третьої С₃, а кінець третьої С₆ - з початком першої С₁. З'єднання підводять до з'єднаних виводів обмотки. З'єднання обмоток трикутником буде також правильним, якщо воно виконане шляхом з'єднання виводів С₁, С₂, С₃ відповідно до С₅, С₆,С₄.

Спад напруги в мережі може бути наслідком її перевантаження та недостатньої напруги, яка подається на підстанцію, що живить даний електродвигун. Для перевірки напруги необхідно увімкнути двигун у мережу і виміряти вольтметром напругу на його затискачах.

У процесі роботи в двигуні можуть виникнути підвищене нагрівання або сторонні шуми.

Тривала допустима температура нагрівання обмоток електродвигуна залежить від класу теплостійкості матеріалу ізоляції.

Розрізняють рівномірне сильне нагрівання електродвигуна і перегрівання окремих його частин. Причинами рівномірного сильного нагрівання двигуна можуть бути перевантаження, зміна напруги, погіршення охолодження. Для виявлення цих причин необхідно виміряти струм, який споживає електродвигун, і порівняти його значення з номінальним, виміряти напругу на затискачах двигуна та перевірити справність вентилятора.

Місцеві перегрівання обмотки статора можуть бути зумовлені замиканням між витками котушки в одній фазі або між фазами, а також замикання обмотки на корпус. У цих випадках двигун гуде, частота обертання зменшується, сила струму у фазах неоднакова. Двигун необхідно відправити на капітальний ремонт.

Перегрівання окремих частин електродвигуна може бути наслідком сильного нагрівання контактів у місцях приєднання затискачів двигуна до мережі або нагрівання підшипників. Значне нагрівання іноді пояснюється слабким затягуванням гайок гвинтів. Для усунення цієї несправності необхідно вимкнути двигун, розібрати контакти і зачистити напилком або шкуркою контактні поверхні, потім скласти контакти і міцно затягнути гайки контактних гвинтів. Перегрівання підшипників може бути зумовлене забрудненням пилом, металевою стружкою, надлишком масла, спрацюванням, неправильним встановленням підшипників.

Для виявлення й усунення причин перегрівання підшипників необхідно вимкнути електродвигун і перевірити стан підшипників, знявши їх верхні кришки.

Надмірне спрацювання підшипників призводить до осідання ротора, що може стати причиною зачіплювання ротора за статор і виходу двигуна з ладу. Ненормальний шум у двигуні може виникнути з наступних причин: короткого замикання в обмотках статора; неправильного з'єднання обмоток при вмиканні в мережу; вібрації двигуна; несправності підшипників.

При цьому двигун необхідно вимкнути та перевірити його технічний стан з метою виявлення й усунення причин шуму.

1.6 Пристрої захисту асинхронних електродвигунів

Широко поширений спосіб захисту електродвигунів від перегріву за допомогою теплових реле (ТРН, ТРП) простий, але недостатньо надійний. Головною причиною невисокої надійності є те, що нагрів обмоток контролюється не по значенню температури, а побічно, по параметру електричного струму в них. При цьому передбачається, що електричний струм вище номінального викличе однаковий перегрів як електродвигуна, так і теплового реле. Практично так не завжди виходить. Теплові реле призначені головним чином для захисту трифазних асинхронних двигунів з короткозамкнутим ротором від невеликих, але тривалих перевантажень. Основними елементами реле є біметалічна пластинка, нагрівальний елемент і розмикаючий контакт мостика, розрахований на комутацію струму до 6 А. Нагрівальні елементи вмикаються в ланцюг послідовно обмоткам статора, а контакти - в ланцюг управління, послідовно з котушкою магнітного пускача. Якщо струм в головному ланцюзі (струм статора) превищує номінальний, біметалічна пластинка, нагріваючись, згинається і натискає на важіль, який виводить клямку із зачеплення. Шток під дією пружини переміщується і розмикає контакт. У початкове положення реле повертається шляхом натиснення на кнопку повернення, яка є на його корпусі. Замикання контактів можливе тільки при біметалічної пластинці, що остигнула, тобто через 1...2 хв. після спрацювання.

Теплові реле бувають двох видів: однополюсному і двополюсному. Нагрівальні елементи розташовані в крайніх осередках пластмасового корпусу. У середньому осередку розміщені температурний компенсатор, ексцентриковий регулятор струму уставки, защібочний механізм спрацьовування, містковий контакт і кнопка ручного повернення.

У реле ТРН-10Австановлюється незмінний нагрівач, закріплений на біметалічній пластинці. Решта типів реле забезпечується змінними нагрівачами, розташованими під біметалічними пластинками. До силових затисків реле нагрівач кріпиться двома гвинтами по кінцях. Нагрівачі закриваються пластмасовою кришкою, яка утримується пружиною.

2. Охорона праці

Обслуговування електричних машин зв'язане з небезпекою отримання механічних травм від частин, що обертаються, і поразка електричним струмом. Частини, що все обертаються і струмопровідні, повинні мати огорожі. Шліфовку контактних кілець або колектора треба проводити в захисних окулярах за допомогою колодок з ізоляційного матеріалу, в прилеглому до тіла одязі, рукава повинні бути застебнуті у кистей. Не слідує одночасно торкатися струмопровідних і заземлених частин машини. Інструмент треба застосовувати тільки з ізольованими ручками.

Після зупинки двигуна для ремонту без розбирання на приводі вимикача вивішується плакат "Не включати - працюють люди!". Ручне включення і відключення машин напругою вище 1000 В необхідно виконувати в діелектричних рукавичках і калошах або на килимку. Після вивішування плаката перевіряють наявність напруги на відключеній ділянці мережі.

У електроустановках змінного струму напругою до 1000 В перевірку зручно виконувати однополюсним покажчиком напруги, який виготовляють у вигляді автоматичної ручки з ізолюючим корпусом (рис. 4)

Рис. 4

Металевим щупом 1 торкаються провідника, палець руки кладуть на металевий контакт 3. Електричний ланцюг замикається через людину; при наявності напруги спалахує неонова лампа 4 усередині корпусу.

Наявність напруги в мережі постійного струму визначають двополюсним покажчиком, який має два щупи і неонову лампу.

Щупами стосуються двох проводів. Цей покажчик придатний і для мережі змінного струму. Використання контрольної лампи замість покажчика забороняється, оскільки при випадковому включенні на вищу напругу або ударі можливий вибух її колби.

Рис. 5 Переносне заземлення - закоротка: 1 - накінечник для приєднання до заземлюючої шини, 2 - гвинтовий затиск, 3 - гнучкий дріт

У оперативному журналі робиться запис про відключення машини. Включення проводять тільки після відмітки в журналі по закінченні робіт з вказівкою відповідальної особи, що повідомила.

Відключені двигуни насосів і вентиляторів можуть прийти в рух під натиском води або повітря. У таких установках необхідно закрити вентилі або інші закриваючі пристрої, замкнути його на замок і вивісити плакат "Не відкривати - працюють люди!". Якщо трифазний двигун від'єднаний від мережі, кінці всіх фаз живлячого кабелю замикають накоротко і заземляють переносним заземленням. Робота в пусковій апаратурі допускається тільки при повному знятті напруги.

Випробування ізоляції підвищеною напругою і вимірювання її опору представляють особливу небезпеку для електротехнічного персоналу і повинні проводитися з дотриманням додаткових заходів безпеки. Ці контрольні операції повинні виконуватися бригадою в складі не менших двох чоловік, що пройшли спеціальну підготовку. Корпуси і кожухи повинні бути при випробуванні заземлені.

Опір ізоляції вимірюють мегомметром на напругу 1000 або 2500 В. Дотик до затисків самого мегомметра не небезпечно із-за малої потужності його генератора і більшого внутрішнього опору електрика, ланцюг перевіряється, заряджає, і дотик до неї може виявитися небезпечним. Під час вимірювання не можна торкатися до провідників обмотки, після вимірювання обмотку треба відразу розрядити на корпус.

Висновок

Асинхронний двигун має такий самий статор, як і синхронний, а обмотками статора також протікають синусоїдні струми. Проте конструкція ротора особлива. Ротор набрано з листів електротехнічної сталі (як і статор). У пазах ротора укладено стрижні (алюмінієві або мідні), які на торцях ротора замкнені за допомогою кілець. Якщо ротор обертається зі швидкістю, меншою за швидкість поля статора, в обмотці ротора полем статора наводиться електрорушійна сила, яка спричиняє протікання обмоткою ротора струмів. Струми викликають появу магнітного поля ротора, а взаємодія двох полів - створення рушійного моменту, який повертає ротор. Оскільки рушійний момент виникає лише тоді, коли швидкості ротора та поля статора неоднакові, ротор не може рухатися синхронно з полем статора (звідси і назва двигуна: асинхронний, тобто "несинхронний"). Завдяки простоті конструкції, дешевизні та надійності асинхронні двигуни набули найбільшого розповсюдження. Трьохфазні асинхронні електродвигуни широко використовують у народному господарстві. Основна задача проектування раціонального електропривода полягає в тому, щоб найбільш правильно поєднувати властивості всіх його елементів з властивостями робочої машини і технологічного процесу, що виконується машинним пристроєм.

Властивості технологічного процесу і робочої машини, знання яких необхідно для проектування електроприводу, описуються приводними характеристиками машини. До цих характеристик відносяться: технологічна, кінематична, енергетична, механічна, навантажувальна.

Автоматизація є одним з основних напрямків у розвитків сільськогосподарського електроприводу. Після уважного вивчення технологічної, кінематичної характеристик машини і вимог до схеми автоматичного управління складається принципова схема автоматичного управління.

Список використаної літератури

1. Волинський Б.А., Зейн Е.Н., Шатерников В.Є. Електротехніка, Москва. Енергоавтоміздат,1987. - 424-426с.

. Попов В.С. Теоретична електротехніка. Підручник для технікумів. - 2-е видання перероблене. - М., Енергія, 1978. - 456с.

. Електротехніка/ За редакцією В.Г. Герасимова. М.: Вища школа, 2000

Волинський Б.А.,Зейн Е.Н., Шатерников В.Є. Електротехніка, Москва. Енергоавтоміздат, 1987.-С.424-426

. Кітуновіч Ф.Г. Електротехніка: Підручник. 4-е видання перероблене і доповнене зі люстраціями. - Мн.: Вища школа, 1999.-С. 245-250

. Попов В.С. Теоретична електротехніка. Підручник для технікумів. - 2-е видання перероблене. - М.,Енергія, 1978.-С. 456

. Проектування електричних машин: Підручник для вузів Книга 1. Під редакцією Копилова І.П. Москва: Вища 1993. - 464 с.

. Електричні машини: Асинхронні машини: Учеб. Для електромех. спец. Вузів/Радін В.І., Брускін Д.Е., Зорохович А. Є.; Під ред. І.П. Копилов-М.: Вища школа, 1988, -328 с.

. Кузнєцов М.І. Основи електротехніки. Навчальний посібник. Вид. 10-е, перераб. "Вища школа"
