Моделирование двигателя постоянного тока
Лабораторная
работа №2
Тема:
Моделирование двигателя постоянного тока
Цель работы: Моделирование пуска двигателя
постоянного тока ДП-62 привода тележки слитковоза
Ход работы
моделирование двигатель ток
|
Тип
возбуждения:
|
Последовательное
|
Смешанное
|
Независимое
|
|
Pн,
кВт
|
61
|
57
|
56
|
|
Iн,
А
|
325
|
295
|
290
|
|
nн,
рад/с
|
480
|
590
|
|
Сопротивление
якоря Rя, Ом
|
0,0212
|
|
Количество
полюсов: главных добавочных
|
4
4
|
|
Количество
витков на полюс
|
27
|
5
|
1145
|
|
Сопротивление
обмотки возбуждения
|
0,0205
|
0,0041
|
42
|
|
Сопротивление
параллельной обмотки
|
-
|
49,2
|
-
|
|
Ном.
ток возбуждения, А
|
-
|
3,12
|
3,6
|
1,875
|
Таблица 1.Паспортные данные двигателя ДП-62
Смоделируем схему.

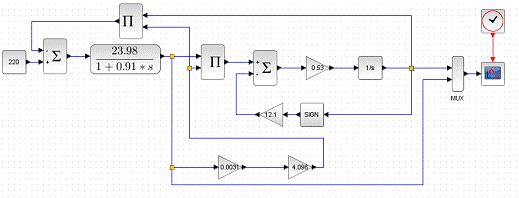

Рис.1.Структурная схема модели
В данной работе присутствуют такие элементы
схемы как:
(функция знака
)
Product
При моделировании данной схемы получаем график.

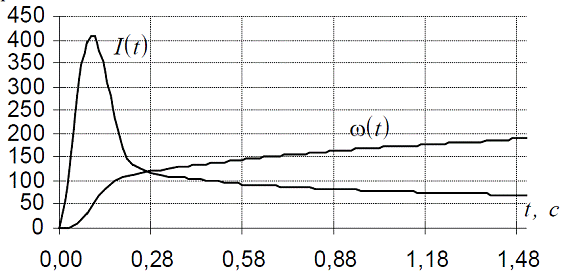

Рис 2. Диаграмма переходных процессов.
Вывод: В ходе выполнения лабораторной работы мы
с помощью пакета SciLab смоделировали пуск двигателя постоянного тока ДП-62
привода тележки слитковоза.
