Введение
Целью курсовой работы является разработка базы данных "Гостиничная
сеть".
Задачи работы следующие:
. Провести проектирование ER модели разрабатываемой базы данных.
. Провести разработку логической модели БД.
. Разработка триггеров, хранимых процедур, запросов
. Написать пользовательский интерфейс для работы с созданной базой
данных.
. Настройка работы БД в многопользовательской среде.
. Автоматизация и упрощение работы сотрудников гостиничной сети по
регистрации, учету, поиску и формированию отчетности о соискателях и
работодателях.
Актуальность работы заключается в том, что гостиничная сеть - это
многоуровневый комплекс с огромным объёмом информации, для систематизации и
хранения которой создаётся база данных.
По ходу работы требуется выполнены все поставленные задачи, отчёт о
которых будет представлен в заключении.
Глава 1.
Описание и анализ предметной области
.1 Описание
предметной области
Данная база данных предоставляет информацию о деятельности гостиничной
сети. Работает она по следующему принципу: Гостиничная сети с названием N
располагает рядом подчинённых ей гостиниц, в которых есть номера и услуги. Вся
эта информация объединяется в сущности "Предложение", изучив которую,
мы можем узнать стоимость проживания в той или ной гостинице с учётом выбора
номера и услуги. Клиент заказывает себе то или иное предложение, выставляемое
гостиницей, и на основе его заказа формируется сущность "Бронь", где
храниться информация о клиенте, который выбрал одно из предложений на какой-то
период времени. Значит есть 6 сущностей, каждая со своим описанием (этот аспект
рассмотрим ниже при описании ER-модели): гостиницы, номера, услуги,
предложение, бронь, клиенты.
Оперируя всей информацией предоставляемой базой данных, можно без проблем
узнать какой номер относиться к какой гостинице, какая услуга связана с одной
из имеющихся гостиниц, сколько стоит это, и какой клиент проживает в каком
номере, а значит какой номер занят, а какой свободен. На основе забронированных
номеров и услуг, можно вести бухгалтерский учёт проданных предложений.
Глава 2.
Разработка концептуальной модели (ER-диаграммы)
.1
Проектирование ER модели базы данных "Гостиничные сети"
Для разработки базы данных "Гостиничные сети" использовалась
программа AllFusionERwinDataModeler. С её помощью были определены сущности,
атрибуты, и отношения между сущностями, составлена ER-диаграмма или
концептуальная модель данных
Таблица 2.1.1 - Сущность - Гостиницы
Атрибут
|
Домен
|
ID_Гостиницы (PK)
|
Number
|
Название
|
String
|
Страна
|
String
|
Город
|
String
|
Улица
|
String
|
Дом
|
Number
|
Количествозвёзд
|
Number
|
Таблица 2.1.2 - Сущность-Комнаты
Атрибут
|
Домен
|
ID_Комнаты (PK)
|
Number
|
Этаж
|
Number
|
Количество мест
|
Number
|
Наличиесан. узла
|
Blob
|
Тип
|
String
|
ID_Гостиницы(FK)
|
Number
|
Таблица 2.1.3- Сущность-Услуги
АтрибутДомен
|
|
ID_Услуги (PK)
|
Number
|
Наименование
|
String
|
Описание
|
String
|
Number
|
Таблица 2.1.4 - Сущность-Предложение
Атрибут
|
Домен
|
ID_Предложение(PK)
|
Number
|
Стоимость
|
Number
|
ID_Услуги (FK)
|
Number
|
ID_Гостиницы(FK)
|
Number
|
Таблица 2.1.5 - Сущность-Бронь
Атрибут
|
Домен
|
ID_Бронь (PK)
|
Number
|
ID_Клиента (FK)
|
Number
|
ID_Предложени (FK)е
|
Number
|
ID_Номера (FK)
|
Number
|
ID_Услуги (FK)
|
Number
|
Дата_заселения
|
Datetime
|
Дата_выселения
|
Datetime
|
Таблица 2.1.6 - Сущность-Клиент
Атрибут
|
Домен
|
ID_Клиента (PK)
|
Number
|
ФИО
|
String
|
Серия_паспорта
|
String
|
Номер_Паспорта
|
Number
|
Гражданство
|
String
|
Сущности и их атрибуты определены.
Далее переходим к определению связей. Для создания
новой связи следует:
) установить курсор на нужной кнопке (в палитре
инструментов кнопка соответствует идентифицирующей связи, и кнопка соответствуют неидентифицирующей
связи) в палитре инструментов и нажать левую кнопку мыши;
) щелкнуть сначала по родительской, а затем по
дочерней сущности.
Связь между сущностью Гостиницы и Номера -
неидентифицированая, подобного рода связь установлена и между сущностями
Гостиница- Услуги, Услуги - Предложение и Номера-Предложение. Между остальными
сущностями установлена идентифицированная связь. В результате получаем
ER-диаграмму.
Глава 3.
Разработка логической модели базы данных. Нормализация таблиц базы данных
.1 Краткий
обзор современных СУБД
Система управления базами данных (СУБД) - это совокупность языковых и
программных средств, предназначенных для создания, ведения и совместного
использования БД многими пользователями.
Классификации СУБД:
. По модели данных
· Иерархические
· Сетевые
· Реляционные
· Объектно-ориентированные
. По степени распределённости
· Локальные СУБД (все части локальной СУБД размещаются на одном
компьютере)
· Распределённые СУБД (части СУБД могут размещаться на двух и
более компьютерах).
. По способу доступа к БД
· Файл-серверные
Для разработки базы данных будет использоваться СУБД Microsoft SQL Server
2008.SQL Server- система управления реляционными базами данных (СУРБД),
разработанная корпорацией Microsoft. Основной используемый язык запросов -
Transact-SQL, создан совместно Microsoft и Sybase. Transact-SQL является
реализацией стандарта ANSI/ISO по структурированному языку запросов (SQL) с
расширениями. Используется для работы с базами данных размером от персональных
до крупных баз данных масштаба предприятия; конкурирует с другими СУБД в этом
сегменте рынка.SQL Server 2008 - интеллектуальная платформа для управления
данными, позволяющая ощутимо сократить затраты как на разработку новых
приложений, так и на обслуживание существующих систем. Эта надёжная и крайне
эффективная система готова к работе в самых важных и требовательных
бизнес-приложениях, предоставляя широкие возможности BI для каждого сотрудника
компании.
Основные возможности Microsoft SQL Server2008
• Составление запросов
• Выполнение поиска
• Проведение синхронизации
• Подготовка отчётов
• Анализ данных
•Возможность доступа к информации с настольных ПК и мобильных устройств.
Ключевые преимущества Microsoft SQL Server2008:
• SQL Server 2008 обеспечивает возможность динамического шифрования
полной базы данных, всех файлов данных, а также файлов журналов. При этом
отсутствую изменения в уже существующих приложениях.
• SQL Server 2008 обеспечивает сжатие исходящего потока журнала, позволяя
достичь оптимальной производительности зеркалирования и при этом свести к
минимуму нагрузку на сеть.
• SQL Server 2008 осуществляет управление на основе политик, позволяя с
лёгкостью управлять одним, либо несколькими имеющимися экземплярами SQL Server
2008.
3.2
Нормализация таблиц
Первая задача при проектировании базы данных - составление списка таблиц
и разработка структуры каждой таблицы. В реляционных базах данных есть понятие
нормализации таблиц. Нормализация - это процесс организации данных в базе
данных, включающий создание таблиц и установление отношений между ними в
соответствии с правилами, которые обеспечивают защиту данных и делают базу
данных более гибкой, устраняя избыточность и несогласованные зависимости.
Рассмотрим первые 3 нормальные формы таблиц.
Первая нормальная форма характеризуется тем, что все строки должны быть
различными и все элементы внутри ячеек должны быть атомарными (не списками).
Другими словами, элемент является атомарным, если его нельзя разделить на
части, которые могут использовать в таблице независимо друг от друга.
Вторая нормальная форма - это когда, прежде всего, таблица находиться в
первой нормальной форме. Главной же особенностью следующего этапа нормализации
это когда любое поле таблицы, не входящее в состав первичного ключа,
функционально полно зависит от первичного ключа.
Третья нормальная форма - сущность находится в третьей нормальной форме,
если она находится во второй нормальной форме и никакой неключевой атрибут не
зависит от другого неключевого атрибута, то есть не должно быть
взаимозависимости между неключевыми атрибутами.
Судя по приведённому описанию, таблицы разрабатываемой базы данных
находятся во всех 3 нормальных формах.
Глава 4.
Создание базы данных. Разработка запросов, пользовательских функций и триггеров
.1 Создание
базы данных в SQLServer
Да этом этапе приступаем у созданию базы данных в MS SQL Server 2008.
Запускаем программу "Среда SQL ServerManagementStudio". При запуске
программы появляется окно "Соединение с сервером". Выбираем нужное
имя сервера и нажимаем "Соединить". В окне "Обозреватель
объектов" мы увидим вкладку с именем нашего SQL-сервера. Для добавления
новой базы данных, в "Среде Microsoft SQL ServerManagementStudio"
кликаем правой кнопкой мышки на вкладке "Базы данных" и выбираем
"Создать базу данных". Появляется форма, в которой нужно указать имя
базы данных - в моём случает это radevich1. Жмём кнопку OK и видим в списке баз
данных только что созданную базу.
Далее нужно создать таблицы соответствующие созданной ER-модели в
AllFusionERwinDataModeler. Для этого выбираем уже созданную базу данных
radevich1, отмечаем ветку "Таблицы" и по правой кнопке нажимаем по
пункту меню "Создать таблицу". Я для удобства в дальнейшем
использовании перевёл все сущности созданные в ERwin на английский язык. В
SQLServer они получили такие названия: Гостиницы - Hotel, Комнаты - Rooms, Сервис
- Service, Предложение - Supply, Бронь - Booking, Клиенты - Client. Для начала
создаём таблицу Hotel и заполняем её соответственно критериям приведённым выше.
Таблица 4.1.1 - Hotel
Атрибут
|
ТипДанных
|
ID
|
Int
|
Country
|
nvarchar(50)
|
City
|
Nchar(10)
|
House
|
int
|
Stars
|
int
|
Street
|
Nchar(10)
|
Name
|
nvarchar(50)
|
Таблица 4.1.2 - Rooms
Атрибут
|
ТипДанных
|
ID
|
Int
|
Hotel_ID
|
int
|
Floor
|
int
|
Seats
|
Char(10)
|
Type
|
Nchar(10)
|
Toilet
|
Nchar(10)
|
Таблица 4.1.3 - Service
Атрибут
|
ТипДанных
|
ID
|
Int
|
Hotel_ID
|
int
|
Service_Name
|
Nvarchar(50)
|
Description
|
text
|
Таблица 4.1.4 - Supply
Атрибут
|
ТипДанных
|
ID
|
Int
|
Rooms_ID
|
int
|
Service_ID
|
Int
|
Cost
|
int
|
Таблица 4.1.5 - Booking
Атрибут
|
ТипДанных
|
ID
|
Int
|
Supply_ID
|
Int
|
Int
|
Date_of_entry
|
Date
|
Date_of_departure
|
date
|
Таблица 4.1.6 - Client
Атрибут
|
ТипДанных
|
ID
|
Int
|
Full_Name
|
text
|
Passport_series
|
Nchar(10)
|
Pasport_number
|
Nchar(10)
|
Citizenship
|
Nvarchar(50)
|
база гостиница триггер поиск
Когда все таблицы созданы, нужно определить между ними связи, установленные
в ER-диаграмме. Для этого в Обозревателе объектов нужно щёлкнуть правой кнопкой
мыши на пункт "Диаграммы баз данных" и после чего в появившемся меню
выбрать пункт "Создать диаграмму данных".
В открывшемся окне располагаем таблицы в зависимости от личных
предпочтений и устанавливаем связи между ключевыми атрибутами.
Заключительный этап создания базы данных - заполнение таблиц. Для этого
необходимо в Обозревателе объектов щёлкнуть правой кнопкой мыши на уже
созданную таблицу, в результате этого действия появиться меню, в котором
выбираем "Изменить первые 200 строк", после чего в отдельной вкладке
появиться выбранная таблица, которую и необходимо заполнить нужной информацией.
4.2 Создание
SQL-запросов, хранимых процедур, пользовательских функций и триггеров
.2.1 Создание
запросов
1. Запрос о
заказах клиента
SELECT Booking.ID, Booking.Supply_IDBooking INNER JOIN Client
ON Booking.Client_ID = Client.ID(Client.Full_Name LIKE 'Belkevich Maria
Genagievna')
2. Запрос на соответсвие заданной маске
-------------Full_NameClientFull_Name
LIKE 'D_%'
. Запрос на удаление
-------------= 17
. Запрос на объединение таблиц
USEradevich1
-------------Floor, Seats, Toilet,NameHotel INNER JOIN
RoomsHotel.ID = Rooms.IDService_Name, Description, NameHotel INNER JOIN Service
ON Hotel.ID = Service.ID
5. Запрос на добавление одной записи в базу
USE radevich1
-------------* from HotelINTO HOTEL (ID, Name, Country, City,
House, Stars, Street)('15', 'Big Hotel Plaza', 'USA', 'New York','10', '5',
'Time Square')
6. Запрос на конкретное значение
-------------
Select * fromRooms_ID=1Hotel_ID=5
7. Запрос на множественное добавление в базу
USE radevich1
-------------* From RoomsINTO Rooms (ID,Hotel_ID, Floor,
Seats, Type, Toilet)('42', '12', '4', '1', 'Family', 'Yes')* From ClientINTO
Client (ID, Full_Name, Passport_series, Passport_number, Citizenship)('19',
'PetrovPetrePetrovich', 'MC', '12344321', 'Ukranian')
8. Запрос на запрашиваемую сумму предложения
--------------*SupplyCost <'500'
9. Запрос на обновление цены
-------------
UPDATE SupplyCost = 1150ID = 1
or= 15
. Запрос на сумму заказов
USEradevich1
-------------SUM (Cost) as [sum_cost]Booking INNER JOIN
Supply ON Booking.Supply_ID = Supply.ID
4.2.2 Хранимые процедуры
. Хранимая процедура на объединение таблиц
CREATE PROCEDURE proc_one5FUll_Name, NameHotel INNER JOIN
ClientHotel.ID = Client.IDDate_of_entry, Date_of_departure, Full_NameBooking
INNER JOIN ClientBooking.ID = Client.ID
После написания процедуры необходимо выполнить её и сохранить. Для того
чтобы запросить процедуру необходимо создать новый запрос, где ввести команду
CREATE PROCEDURE proc_one5 GO.
. Хранимая процедура на добавление записей
_one9
as*HotelINTO Hotel (ID, Name, Country, City, House, Stars,
Street)('17', 'WH', 'Russia', 'Pskov', '6', '2', 'Pushkin')*ClientINTO Client
(ID, Full_Name, Passport_series, Passport_number, Citizenship)('17', 'Smirnov
MichailVictorovich', 'MP', '12332145', 'Russian')
Для того чтобы запросить процедуру необходимо создать новый запрос, где
ввести команду CREATE PROCEDURE proc_one9 GO.
. Хранимая процедура на запрашиваемую сумму
_one6
as*Supplycost < 1000
Для того чтобы запросить процедуру необходимо создать новый запрос, где
ввести команду CREATE PROCEDURE proc_one6 GO. Результат в Приложение А4.2.2.3
.2.3 Триггеры
. Триггер на запрет смены названия отеля
CREATE TRIGGER trigger11HotelUPDATENOCOUNT ON;UPDATE (NAME)
2. Триггер на запрет ввода записи с ценойболее 2000
CREATE TRIGGER trigger20SupplyINSERTNOCOUNT ON;(select cost
from inserted)>2000
ROLLBACK'действие запрещено'
. Триггер на запрет удаления заявок
CREATETRIGGERtrigger21BookingDELETENOCOUNT ON;(select
Date_of_departure from deleted) <'2015-01-07'
. Триггер на запрет смены серии паспорта клиента
CREATE TRIGGER trigger23ClientUPDATENOCOUNT
ON;UPDATE(Passport_series)
5. Триггер на запрет вставлять запись о клиенте без гражданства
CREATE TRIGGER trigger24ClientINSERTNOCOUNT ON;(select
Citizenship from inserted)=''
ROLLBACK
Глава 5.
Разработка форм, отчетов, модулей, главной формы приложения
Для создания интерфейса необходимо БД "Гостиничные сети"
связать с MSAccess.
.1 Создание
форм
Необходимо создать 6 форм, соответствующих таблицам
базы данных. Для создания новой формы (например Hotels) необходимо выполнить
следующее:
. В окне приложения Access 2007 выбрать вкладку
Создание и выполнить щелчок на пиктограмме "Конструктор форм". В окне
редактирования появится окно с пустой областью данных
.. Для отображения списка полей требуемой таблицы
нужно выполнить щелчок на пиктограмме "Добавить существующие поля",
появится список таблиц. Щелкнув на знак "+" необходимой таблицы,
откроется список ёё полей.
. Далее нужно поместить поля таблицы на форму, для
этого требуется два раза щёлкнуть по каждому полю мышью.
В этом же разделе можно создать кнопки для формы,
чтобы удобнее было переключаться между содержимым полей. С помощью можно создать гипперссылку на
требуемую страницу.
В результате проделанных операций получилось 6 форм.
Рисунок 5.1.1 - Hotels
Рисунок 5.1.2 - Clients
Рисунок 5.1.3 - ФормаRooms
Рисунок 5.1.4 - Booking
Рисунок 5.1.5 - Форма Service
Рисунок 5.1.6 - Форма Supply
В завершении создания основных 6 форм, по тому же принципу создаём форму
Main Menu, на которой располагаются ссылки на 6 предыдущих.
Рисунок 5.1.7 - Форма MainMenu
.2 Создание отчётов
Для начала нужно выбрать необходимую таблицу. На вкладке Создание нажать
Отчёт и появляется готовый отчёт , где отображается вся информация по выбранной
таблицу. необходима сделать отчёты по 3 таблицам Cliets, Booking и Supply.

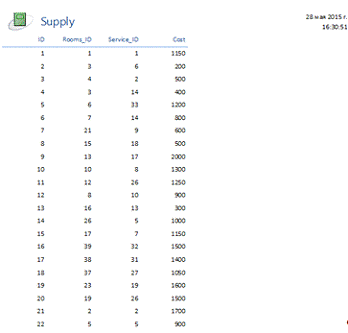

Рисунок 5.2.1 - Отчёт Supply

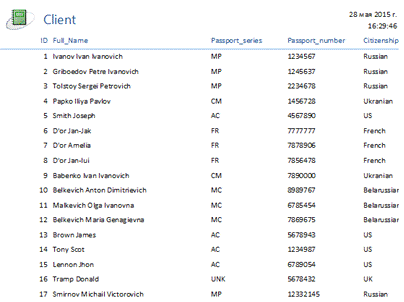

Рисунок 5.2.2 - Отчёт Client

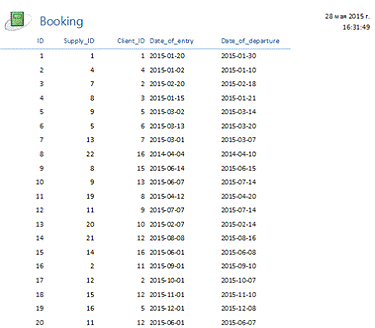

Рисунок 5.2.3 - Отчёт Booking
Глава 6.
Настройка работы базы данных в многопользовательской среде
.1 Создание
пользователей базы данных
1. В обозревателе объектов раскройте папку Базы данных.
2. Разверните базу данных, в которой создается новый пользователь
базы данных.
. Щелкните правой кнопкой мыши папку Безопасность, выберите пункт
Создать, а затем Пользователь.
. В диалоговом окне Пользователь базы данных - создать, на
странице Общие выберите один из следующих типов пользователей из списка Тип
пользователя: SQL-пользователь с именем входа, SQL-пользователь без имени
входа, Пользователь, сопоставленный с определенным сертификатом, Пользователь,
сопоставленный с асимметричным ключом или Пользователь Windows.
. В поле Имя пользователя введите имя для нового пользователя.
Если выбрать элемент Пользователь Windows в списке Тип пользователя, вы можете
также щелкнуть многоточие (…) и открыть диалоговое окно Выбор пользователя или
группы.
. В поле Имя входа введите имя входа для пользователя. Либо можно
щелкнуть многоточие (…), чтобы открыть диалоговое окно Выбор имени входа. Имя
входа доступно, если выбрать элемент SQL-пользователь с именем входа или
Пользователь Windows в списке Тип пользователя.
. Укажите схему, которая будет владеть объектами, созданными
пользователем, в поле Схема по умолчанию. Или щелкните многоточие (…), чтобы
открыть диалоговое окно Выбор схемы. Схема по умолчанию доступна, если выбрать
элемент SQL-пользователь с именем входа, SQL-пользователь без имени входа или
Пользователь Windows в списке Тип пользователя.
. Введите сертификат для пользователя базы данных в поле Имя
сертификата. Вместо этого, можно щелкнуть многоточие (…) и открыть диалоговое
окноВыбор сертификата. Имя сертификата доступно, если выбрать элемент
Пользователь, сопоставленный с сертификатом в списке Тип пользователя.
. Введите ключ для пользователя базы данных в поле Имя
асимметричного ключа. Вместо этого можно щелкнуть многоточие (…), чтобы открыть
диалоговое окно Выбор асимметричного ключа. Имя асимметричного ключа доступно,
если выбрать элемент Пользователь, сопоставленный с асимметричным ключом в
списке Тип пользователя.
. Нажмите кнопку ОК.
6.2 Создание
полной резервной копии сформированной базы данных
Для создания резервной копии необходимо в контекстном меню на БД
"radevich1" правой кнопкой "мыши" выбрать Задачи →
Создать резервную копию…
Имя резервной копии:radevich1-Полная База данных Резервное копирование
Заключение
В данной курсовой работе для создания базы данных "Гостиничные
сети" было проделано следующее:
В AllFusionERwinDataModeler была разработана концепция будущей базы
данных, определены сущности и атрибуты, а для их графического отражения была
создана ER-диаграмма, затем в MS SQL Server 2008 разрабатывалась сама база
данных. На её основе были созданы запросы на добавление данных, их удаление,
модернизацию выборку и т.д., были созданы хранимые процедуры и триггеры. Затем
для более удобного использования база данных была перенесена в MS Access для
создания пользовательского интерфейса, который разрабатывался с помощью конструктора
форм. Формы были сделаны по шести таблицам базы данных и добавлена ещё одна
форма в качестве главного меню. По основным таблицам разработаны отчёты.
Завершилась работа созданием резервной копии для безопасности базы данных.
Список
используемых источников
1. Голицына
О.Л. Базы данных: учебное пособие. / О.Л. Голицына, Н.В. Максимов, И.И. Попов -
М.: ФОРУМ: ИНФРА-М, 2006. - 352 с: ил. - (Профессиональное образование).
. Википедия -
Режим доступа:://ru.wikipedia.org/wiki/Microsoft_SQL_Server- Дата доступа:
11.05.2015.
. Режим
доступа:
#"867659.files/image014.gif">

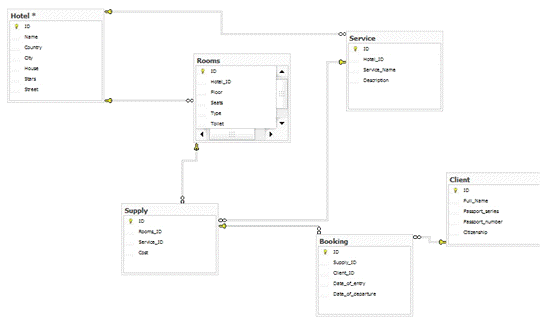

Рисунок 1 - ER-диаграмма
Приложение 2
Рисунок 2 - Готовая база данных
Приложение 3

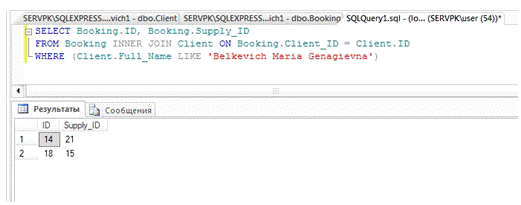

Рисунок 3 - Запрос о заказах клиента
Приложение 4
Рисунок 4 - Запрос на соответствие заданной маске
Приложение 5
Рисунок 5 - Запрос на удаление
Приложение 6

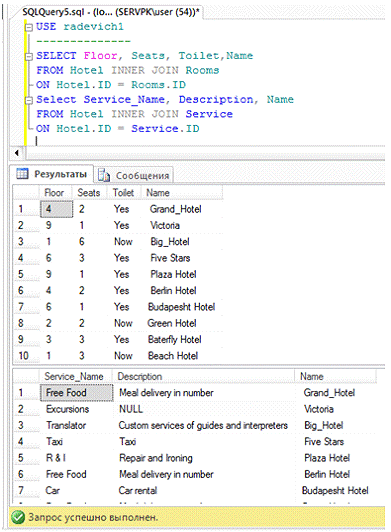

Рисунок 6 - Запрос на объединение таблиц
Приложение 7
Рисунок 7 - Запрос на добавление одной записи в базу
Приложение 8

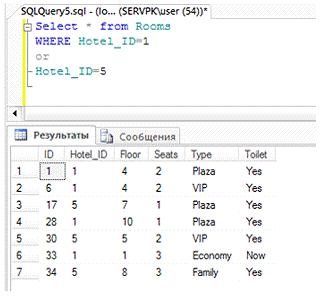

Рисунок 8 - Запрос на конкретное значение
Приложение 9

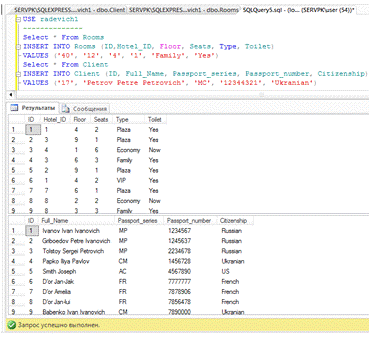

Рисунок 9 - Запрос на множественное добавление в базу
Приложение 10
Рисунок 10 - Запрос на запрашиваемую сумму предложения
Приложение 11

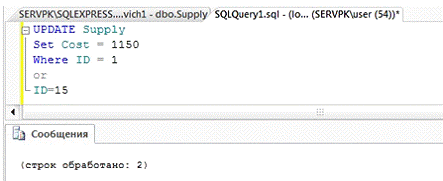

Рисунок 11 - Запрос на обновление цены
Приложение 12

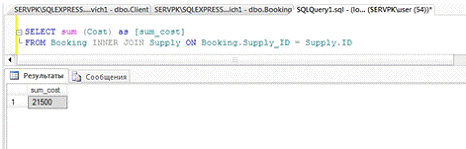

Рисунок 12 - Запрос на сумму заказов
Приложение 13

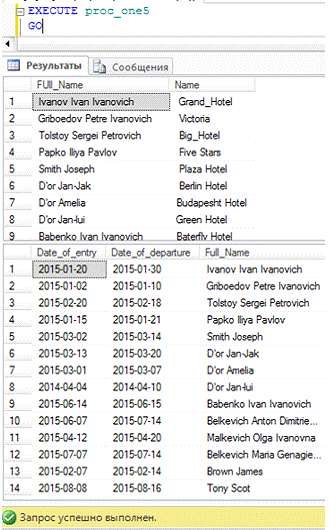

Рисунок 13
Приложение 14

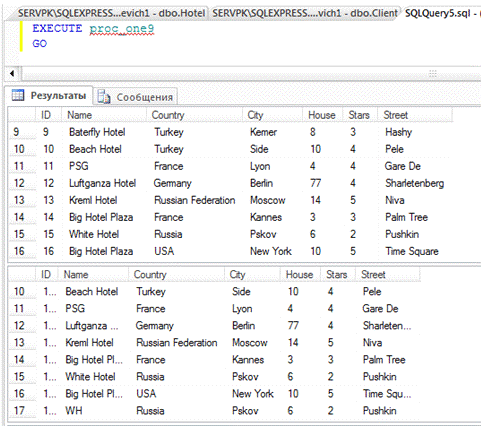

Рисунок 14 - Хранимая процедура на добавление записей
Приложение 15
Рисунок 15 - Хранимая процедура на запрашиваемую сумму
Приложение 16
Рисунок 16 - Результат триггера на запрет смены названия отеля
Приложение 17

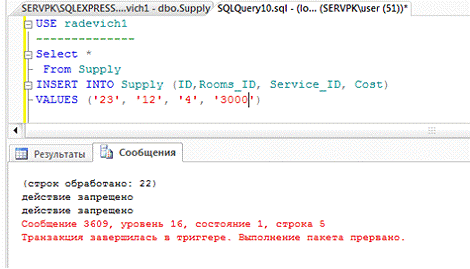

Рисунок 17 - Результат триггера на запрет ввода записи с ценой более 2000
Приложение 18

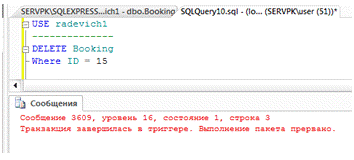

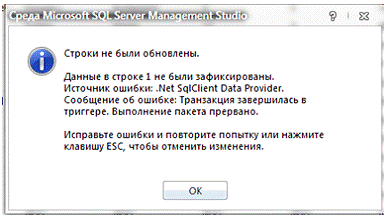

Рисунок 18 - Результат триггера на запрет удаления заявок
Приложение 19

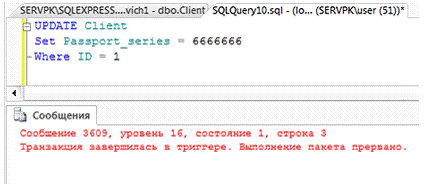

Рисунок 19 - Результат триггера на запрет смены серии паспорта клиента
Приложение 20

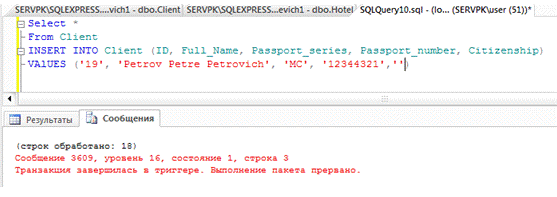

Рисунок 20 - Результат триггера на запрет вставлять запись о клиенте без
гражданства
