Математическая модель асинхронного двигателя
Лабораторная работа №3
Тема: Математическая модель АД в осях "α,β,0"
Цель работы: Отследить динамические
режимы АД.
Ход работы
Таблица 1. Паспортные данные АД.
|
Рн, кВт
|
Uн, В
|
Iн, А
|
Cos φн
|
ωн, рад\с
|
ηн
|
J,
кг*м2
|
р
|
|
4
|
220
|
5,24
|
0,84
|
151,2
|
0,84
|
0,108
|
Смоделируем схему в пакете SkyLab.
Рис.1. Структурная схема модели.
В данной схеме присутствуют такие
элементы, как:
Prod При моделировании данной схемы получаем такие графики.

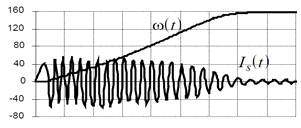

Рис.2. Переходные процессы фазного
тока и угловой скорости при пуске АД.
Рис.3. Переходные процессы
электромагнитного момента и угловой скорости.
асинхронный двигатель ток фазный

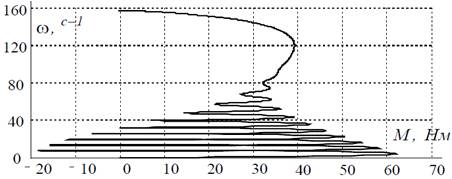

Рис 4. Динамическая пусковая
характеристика.
Вывод: В ходе выполнения
лабораторной работы мы с помощью пакета SciLab смоделировали пуск АД и
наблюдали его переходные процессы.
