Учебная метеостанция кафедры: измеряемые параметры, точность, функционирование





Реферат

Учебная метеостанция кафедры: измеряемые параметры, точность, функционирование

1. Описание Davis Vantage Pro 2

метеорологический консоль дисплей датчик

Многофункциональный метеорологический комплекс Davis Vantage Pro 2 предназначен как для профессионального, так и для бытового применения, и имеет функцию прогноза погоды, которая учитывает координаты места расположения комплекса, время года, текущее значение атмосферного давления и его изменение, скорость и направление ветра, температуру и влажность воздуха, количество осадков. Эти параметры измеряются датчиками, которыми укомплектован метеокомплекс.

Датчики метеокомплекса собраны в единый блок, что делает установку Davis Vantage Pro 2 очень простой.

Метеокомплексы Vantage Pro 2 выпускаются в проводном и беспроводном исполнении. Обе версии включают консоль управления и блок датчиков (сборник осадков, анемометр, датчики температуры и влажности воздуха). Все датчики расположены в одном корпусе, что облегчает установку и улучшает рабочие и эксплуатационные характеристики комплекса. В зависимости от назначения метеокомплекса, к базовой версии также можно добавить дополнительные консоли и / или одну или несколько специализированных станций.

Особенности Vantage Pro 2:

·              Большой (150×90 мм) дисплей.

·              Интервал опроса датчиков от 2.5 секунд.

·              Уникальный алгоритм прогноза погоды учитывает не только атмосферное давление, но и температуру, влажность, скорость и направление ветра, количество осадков, координаты места расположения метеокомплекса, время года.

·              На экране отображаются графики изменения метеопараметров (24 точки, различные интервалы).

·              35 звуковых предупреждений на выбранные Вами функции.

·              Компьютерный интерфейс с объемом памяти 2560 записей всех метеопараметров с указанием даты и времени.

Стандартный комплект поставки:

·              блок управления метеокомплексом;

·              блок датчиков:

o     датчик температуры,

o     датчик относительной влажности воздуха,

o     датчик атмосферного давления и осадков,

o     анемометр с кабелем 12 м

·              кабель для соединения блока датчиков с консолью 30 м

·              крепеж.

. Модели

C       Метеокомплекс Vantage Pro2 с кабельным соединением датчиков и стандартной защитой от радиации.

6152 Метеокомплекс Vantage Pro2 Wireless с беспроводным соединением датчиков и активно-пассивной защитой от радиации.

6162C        Метеокомплекс Vantage Pro2 Plus с кабельным соединением датчиков и стандартной защитой от радиации. Дополнительные датчики солнечного и ультрафиолетового излучения.

6163 Метеокомплекс Vantage Pro2 Plus Wireless с беспроводным соединением датчиков и активно-пассивной защитой от радиации. Дополнительные датчики солнечного и ультрафиолетового излучения.

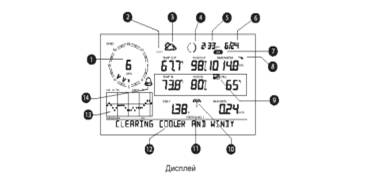

3. Основные элементы дисплея консоли Vantage Pro2




Для передачи данных:

. Внутри катушки компаса отображается направление ветра с разрешающей способностью в 1 градус. Также возможно отображение скорости ветра.

. Просмотр текущих данных или данных о максимальных и минимальных значениях метеопараметров за 24 дня, 24 месяца или 24 года.

. Иконки прогноза погоды показывают, какой погоды следует ожидать: солнечной, облачной с прояснениями, пасмурной, дождливой или снежной.

. Восемь фаз луны - от новолуния до полнолуния.

. Поля даты и времени позволяют просматривать:

·        время восхода и захода солнца;

·        текущее время и дату;

·        время и дату минимальных и максимальных показателей метеопараметров;

·        время и дату отображаемой на графике точки.

. Дата и заход солнца.

. Пятипозиционная стрелка указывает, поднимается ли атмосферное давление, падает или остается стабильным.

. Иконка графика.

. Иконка с изображением зонта появляется во время дождя.

. Бегущая строка отображает подробности прогноза и дополнительную информацию о текущих погодных условиях.

. Описание погоды.

. Графическое отображение метеопараметров за последние 24 часа, 24 дня или 24 месяца или отображение максимумов и минимумов метеопараметров. Возможность просмотра более чем 80 графиков, включая дополнительный анализ температуры, количества и интенсивности осадков, ветра, а также бараметрического давления. И все это без использования компьютера.

. Возможность одновременной установки более 70 звуковых сигналов предупреждения для различных функций.

Для приема данных:

. Самовыливное ведерко с алюминиевым покрытием в сборниках осадков защищено от коррозии и прошло лазерную калибровку для обеспечения высокой точности.

. Анемометр включает датчики направления и скорости ветра. Его прочные детали стойки к ураганному ветру, но в то же время чувствительны к едва заметному ветерку.

. Сборник осадков обеспечивает точность измерения количества осадков с шагом 0,2 мм.

. Ветрозащитный контейнер обеспечивает дополнительную защиту электронных компонентов от влияния окружающей среды.

. Беспроводной блок интегрированных датчиков работает на солнечной батарее.

. Датчики температуры и влажности воздуха расположены под защитным экраном.





Технические характеристики

Функция

Датчик

Разрешающая способность

Диапазон значений

Точность (±)

Атмосферное давление

Атмосферное давление

внутри консоли

0.1 гПа 0.1 мм рт. ст.

880-1080 гПа 660-810 мм рт. ст.

1.7 гПа 1.3 мм рт. ст.

Изменение атмосферного давления (за 3 часа)


Изменение более 2 гПа или 1.5 мм рт. ст. быстрое Изменение более 0.7 гПа или 0.5 мм рт. ст. медленное

5-ти позиционная стрелка: растет (быстро / медленно) не изменяется падает (быстро / медленно)


Испаряемость

за сутки

внешний блок датчиков

0.25 мм

0-999.9 мм

за месяц и за год


0.25 мм

0-50797 мм

5%

Относительная влажность и температура точки росы

Влажность в помещении

внутри консоли

1%

10-90%

5%

Влажность внешняя

внешний блок датчиков

1%

0-100%

3%

Температура точки росы (вне помещения)


1°C

-76-+54°C

1.5°C

Температура точки росы / инееобразования при высокой влажности


1°C

-76-+54°C

1°C

Относительная влажность (выносной датчик)

датчики температуры и влажности

1%

0-100%

3%

Влажность растительности

Влажность растительности

датчик влажности растительности

1

0-15

0.5

Количество осадков

за сутки

сборник осадков

0.25 мм

0-999.9 мм

4%

за месяц и за год


0.25-1999.9 мм: 1 мм

0-19999 мм

4%

интенсивность


0.25 мм-1999.9 мм: 1 мм

0-2540 мм/ч

5%

Влажность почвы

Влажность почвы

датчик влажности почвы

1 сб

0-200 Сб


Солнечное излучение

Интенсивность солнечного излучения

внешний блок датчиков

1 Вт/м2

0-1800 Вт/м2

5%

Температура

в помещении

внутри консоли

0.1°C

0-+60°C

0.5°C

внешняя

внешний блок датчиков

0.1°C

-40-+60°C

0.5°C

дополнительный датчик температуры

0.1°C

0-+60°C

0.5°C

Мнимая температура

индекс температура / влажность

внешний блок датчиков

1°C

-40-+57°C

1.5°C

с учетом солнца, ветра, влажности и температуры


1°C

-68-+64°C

2°C

Дата и время

время

внутри консоли

1 мин.

24 часа

15 сек / месяц

дата


1 день

День / Месяц

15 сек / месяц

Ультрафиолетовое излучение

индекс UV

внешний блок датчиков

0.1

0-16

8%

доза UV излучения


0,1-19,9 MED

0-199 MED

8%

Ветер

Направление

внешний блок датчиков

10-360°

направление по компасу


22.5

16 направлений


скорость


0.5 м/с

1,5-79 м/с

5%

chill-фактор


1°C

-84-+54°C

2°C



. Дополнительные датчики к Vantage Рго2


В зависимости от назначения метеокомплекса, к базовой версии можно добавить дополнительные датчики, а также одну или несколько специализированных станций. Каждая консоль / приемное устройство Vantage Рго2» в беспроводном исполнении способна принимать данные от восьми различных передающих станций. То есть к любой беспроводной станции Vantage Рго2» или Vantage Pro2» Plus (включающей консоль и блок датчиков) можно добавить до семи 6372 Wireless Temperature Station или 6382 Wireless Temperature/Humidity Station.

Беспроводная станция измерения влажности листвы, влажности почвы и температуры воздуха

В комплект питающейся от солнечных батарей станции входят передатчик и резервная батарея (в защищенном от влияния окружающей среды корпусе). Станция может работать только вместе с беспроводной консолью / приемным устройством Vantage Рго2~ или устройствами Weather Envoy и WeatherLink и имеет два варианта подключения:

·        одна полностью укомплектованная станция: два датчика влажности листвы, четыре датчика влажности почвы и четыре температурных датчика

·        две частично укомплектованные станции: одна станция с двумя датчиками влажности листвы и двумя температурными датчиками, вторая станция с четырьмя датчиками влажности почвы и четырьмя температурными датчиками.

Существуют две модели: модель без датчиков, к которой можно добавить необходимые датчики, и модель с четырьмя датчиками влажности почвы и четырьмя температурными датчиками, к которой можно добавить один или два датчика влажности листвы.

Беспроводная станция измерения температуры и влажности воздуха

Питающаяся от батареи станция включает датчики температуры и влажности (под защищающим от солнечного излуЧения экраном) и передатчик с литиевой батареей (в защищенном от влияния условий окружающей среды корпусе).

Срок работы батареи - от шести до девяти месяцев. Станция может работать только вместе с беспроводной консолью/ приемным устройством Vantage Рго2» или устройствами Weather Envoy и WeatherLink. Включает крепеж для установки на столбе или мачте.

Датчик влажности листвы

Используется для контроля уровня поверхностной влажности листвы. Диапазон измерения - от 0 (абсолютно сухая) до 15 (максимально влажная) баллов. К станции присоединяется при помощи 12 м кабеля.

К одной Wireless Leaf & Soil Moisture/Temperature Station можно подключить не более двух таких датчиков.

Датчик влажности почвы

Датчик влажности почвы Watermark’ используется для измерения уровня влажности почвы в диапазоне от 1 до 20 сантибар. Он не требует постоянного обслуживания в период роста растений - просто закапывается в почву на необходимую глубину на весь сезон. В комплект входит соединительный кабель длиной 4,6 м. К одной Wireless Leaf & Soil Moisture/Temperature Station можно подключить не более четырех таких датчиков.

Датчик температуры из нержавеющей стали

Многофункциональный датчик температуры в 64 мм корпусе из нержавеющей стали используется для измерения температуры воздуха, почвы или воды. В комплект входит соединительный кабель длиной 4,6 м, укладываемый непосредственно в грунт. К одной Wireless Leaf & Soil Moisture/Temperature Station можно подключить не более четырех таких датчиков.

Беспроводная станция измерения температуры воздуха

Питающаяся от батареи станция включает температурный датчик из нержавеющей стали с соединительным кабелем длиной 3,6 м, передатчик и батарею (в защищенном от влияния условий окружающей среды корпусе), а также крепеж. Станция может работать только вместе с беспроводной консолью / приемным устройством Vantage Рго2» или устройствами Weather Envoy и WeatherLink. Срок работы батареи - от шести до девяти месяцев.

Радиопередающее устройство анемометра в комплекте

Работающий от солнечной батареи передатчик, предназначенный для использования с Vantage Рго2» или с Pro2 Plus. Позволяет располагать анемометр отдельно от сборника осадков и блока датчиков на расстоянии вплоть до 300 м от консоли / приемного устройства.

Для увеличения расстояния требуются один или несколько ретрансляторов. В поставку входит передатчик, расположенный внутри корпуса, защищенного от влияния условий окружающей среды, солнечная батарея, батарея, а также крепеж.

Датчик солнечного излучения

Предназначен для измерения солнечного излучения и солнечной энергии. Рассеивающий элемент и корпус спроектированы так, чтобы получать точную косинусоидальную характеристику: кремниевый фотодиод обеспечивает хорошее приспособление датчика к солнечному спектру, а состоящий из двух частей корпус сводит к минимуму радиационный нагрев, позволяет обеспечить конвекционное охлаждение датчика и предотвращает попадание воды или пыли. Для установки рядом со сборником осадков используйте монтажный кронштейн 6673 Sensor Mounting Shelf (не входит в комплект поставки).

Защитный экран с работающим в дневное время воздушным вентилятором

Экономичное решение, позволяющее добавить преимущества вентиляции к проводной или беспроводной версии Vantage Рго2» или Pro2 Plus. При стоимости на 50% меньшей, чем защитный экран с постоянно работающим воздушным вентилятором, обеспечивает уменьшение эффектов дневного излучения на 75%. Принцип работы: работающий от солнечной батареи вентилятор работает в течение дня, а с наступлением ночи, когда эффекты дневного излучения уменьшаются, прекращает работу (т.к. резервной батареи в комплекте нет). В комплектацию входят вентилятор, солнечная батарея, дополнительные экранирующие панели и крепеж (см. врезку на фото). На большой фотографии изображен комплект, установленный на Vantage Рго2» в беспроводном исполнении. Обратите внимание, что он не совместим с ранними моделями Vantage Pro».

Датчик ультрафиолетового излучения

Измеряет параметры части ультрафиолетового спектра, вызывающей загар. Позволяет измерять уровень ультрафиолетового излучения, уровень солнечной радиации, а также дневную и накопленную дозы излучения. Многослойный фильтр позволяет обеспечить спектральную характеристику, близкую к спектру излучения, вызывающего покраснение кожи вследствие солнечного ожога (эритемы). Диффузор обеспечивает точную косинусоидальную характеристику. Для установки рядом со сборником осадков используйте монтажный кронштейн 6673 Sensor Mounting Shelf (не входит в комплект поставки).

Кронштейн для крепления датчиков

Предназначен для крепления датчиков солнечного и / или ультрафиолетового излучения. Опоры из анодированного алюминия и крепления из нержавеющей стали делают крепеж исключительно устойчивым. Расположение крепежа - рядом со сборником осадков на наружной стороне блока датчиков.






Список литературы



1. Высокоточные многофункциональные метеорологические комплексы // Юником universal communications

.        http://www.aerogeologia.ru/sites/default/files/13_meteo.pdf

.        http://www.davis-meteo.ru/catalog/element.php? ID=937

5.      http://shop.i-home.ru/pdf/DVS-000790 DVS_VantagePro2% 20Plus_UG_RU_preview.pdf
