Исследование участка электрической сети предприятия, оборудованного предохранителями

Лабораторная работа № 1

Тема: Исследование участка электрической сети предприятия, оборудованного предохранителями.

Цель работы: Опытное определение токов нагрузки и коротких замыканий участка электрической сети предприятия, освоение методики и практики расчетов номинальных токов плавких предохранителей.

Выполнение работы

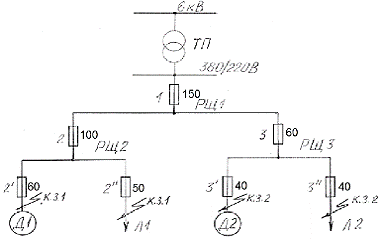

Рис.1. Принципиальная схема участка электрической сети предприятия

Таблица 1. Паспортные данные электроизмерительных приборов.

электрическая сеть предохранитель ток

Рис.2 Рабочая схема измерений участка электрической цепи.

Проведем опыт короткого замыкания для каждого элемента цепи и запишем данные в таблицу.

Таблица 2. Результаты измерений

Произведем вычисления для определения необходимых предохранителей и занесем данные в таблицу.

Таблица 3. Результаты вычислений.

Формулы для расчетов и необходимые коэффициенты:

I_вс1 = К_н*I_ном

I_вс2 = I_пуск /К_пер

I_пуск = К_пуск* I_ном

Коэффициент надежности - 1,2;

Коэффициент перегрузки - 2,5;

Пусковой коэффициент - 4,5.

Расчет предохранителя 2’:

I_вс1 = 1.2*31 = 37.2

I_пуск = 4.5*31 = 139.5

I_вс2 = 139.5/2,5 = 55,68.

Выбираем предохранитель на 60 А.

Расчет предохранителя 2”:

I_вс1 = 1.2* 34 = 40.8

Выбираем предохранитель на 50 А.

Расчет предохранителя 2:

I_{ном. щ.} = 31+34 = 65 А

I_{пер. щ} = 37,2 + 139,5 = 176,7 А

I_вс1 = 1,2*65 = 78 А

I_вс2 = 176,7/2,5 = 70,68 А.

Выбираем предохранитель на 80 А.

Расчет предохранителя 3’:

I_вс1 = 1.2*22 = 26,4 А

I_пуск = 4.5*22 = 99 А

I_вс2 = 99/2,5 = 39,6 А.

Выбираем предохранитель на 40 А.

Расчет предохранителя 3”:

I_вс1 = 1.2*27 = 32,4 А

Выбираем предохранитель на 40 А.

Расчет предохранителя 3:

I_{ном. щ.} = 22+27 = 49 А

I_{пер. щ} = 26,4+99 = 125,4 А

I_вс1 = 1,2*49 = 58,8 А

I_вс2 = 125,4/2,5 =50,16 А.

Выбираем предохранитель на 60 А.

Расчет предохранителя 1:

I_{ном. щ.} = 65+49 = 114 А

I_{пер. щ} = 65+139,5 = 204,5 А

I_вс1 = 1,2*114 = 136,8 А

I_вс2 = 204,5/2,5 = 81,8 А.

Выбираем предохранитель на 150 А.

Проверяем соотношения времени перегорания предохранителей, которое должно быть больше 3.

t₂/ t_2’ = 0.1/0.045 = 2.2 сек.

Так как соотношение меньше трех, то берем предохранитель 2 100 А.

t₂/ t_2’ = 0.2/0.045 = 4.44;₁/ t₂ = 15/0,2 = 75;₃/ t_3’ = 0,1/0,02 = 5;₁/ t₃ = 40/0,1 = 400.

При токе короткого замыкания 640 А время перегорания плавкой вставки 10 с, что обеспечивает селективность:

I_{К. З.1}/I_{ВС. НОМ.1} = 640/150 = 4.3 > 3;

а время перегорания плавкой вставки при токе короткого замыкания 500 А - 50 с, что также обеспечивает селективность:

I_{К. З.2}/I_{ВС. НОМ.2} = 500/150 = 3.33 > 3

Вывод: в ходе выполнения лабораторной работы мы исследовали участки электрической сети предприятия, оборудованного предохранителями. После опытного определение токов нагрузки и коротких замыканий участка электрической сети предприятия мы выбрали необходимые предохранители, а так же освоили методику расчетов номинальных токов плавких предохранителей.
